电子线路CAD DXP总复习
DXP(CAD)高级考证复习资料
计算机辅助设计CAD高级绘图员（电子类）PROTEL DXP 2004复习资料（供计算机系电子/计应专业本科学生使用）华南师范大学增城学院计算机系二零一二年十一月PROTEL DXP 2004 复习资料第一题原理图模板制作1.先在指定硬盘根目录下，以准考证号后8位阿拉伯数字为名建立文件夹，将考试所建立的项目文件存入该文件夹中。
2.新建一个以自己名字拼音命名的项目文件。
例：考生陈大勇的文件名为：CDY. PrjPcb（文件\新建\项目\PCB项目）并将项目文件另存入所建的文件夹中，然后按”确定”。
3.在所建项目文件内新建一个原理图设计文件（即模版文件），名为：mydot1.SchDot.方法：先在设计项目文件中建立原理图文件sheet1.SchDoc(文件\新建\原理图（图标)），再将“sheet1.SchDoc”改为“mydot1.SchDot”。
注意：考试中建立的所有文件有：mydot1.SchDot（模板文件），流水灯电路.Schdoc（总图）、所有子图如主模块.SchDoc等、Sheet1.ERC、流水灯电路.NET、Sch.Schlib、PCBlib.PCBlib、PCB1.PcbDoc都要存在该设计项目文件中。
4.原理图的环境设置：考证题需要去掉标题栏，在“设计\文档选项\图纸选项”左方中间，去掉“图纸明细表”前面的“√”。
（1）去掉标题栏：方法为：打开“设计\文档选项”，去掉“图纸明细表”前面的“√”。
（2）在“设计\文档选项\图纸选项”页面下设置图纸大小为A4，水平放置，工作区颜色（图纸颜色）为18号色，边框颜色（边框颜色）为3号色。
5.按试题要求绘制自定义标题栏，样图如图1所示。
其中边框直线为小号直线，颜色为3号，文字大小为16磅，颜色为黑色，字体为仿宋-GB2312。
图1方法：（1）上图中写出的文字，如：“单位名称、考生信息、图名……当前时间”都用汉字输入法输入。
（2）点击“实用工具箱”中的图标“”，按键盘左侧的“Tab”，点击“注释\文本”右侧的下拉菜单，分别选择“=Organization”、“=Address1”、“=Address2”、“=Title”、“=DocumentName”、“=SheetNumber”、“=Sheettotal”、“=CurrentTime”和“=CurrentDate”等特殊字符串，并将其放入标题栏中相应的位置。
DXP复习资料(有答案版)-推荐下载
C．Pad (填补)
C．Q
C．PrjPCB
C．0.00254cm
C．Comment
C．PrjPCB
C．Port
C．Entry
C．ERC
C．敷铜
C．Gray（灰色）
B．CAD
D．Via
D．R ）
D．2.54cm D ）.
D．Net
D．填充 D．None
键
A．回车键
28.网络表中有关元器件的定义是（ A ）。
A．U
B．C
9.Altium Designer Summer 09 原理图文件的格式为（ B ）。
A．Schlib
10.绘制元件边框应选择（ A ）
A．
11.在（ B ）层中，绘制元件封装的边框。
A．Top Layer
Layer D．Mechanical
B．SchDoc
B．
D．Net Label(放置网络标号)
B．D （英文 Diode）
4.由电路原理图生成网表文件，网表文件对应的英文为（ B ）
A．Sch
D．Polygon
B．Netlist （网络列表） C．Cross reference
5.项目编译操作，对应的英文操作名称为（ A ）
A．Compile project
D．Elliptical
6.原理图设计时,实现连接导线应选择( B )命令.
B．Print Setup
A．Place/Drawing Tools/Line B．Place/Wire （布线）C．Wire D．Line
7.进行原理图设计，必须启动（ B ）编辑器。
Library
A．PCB
B．Schematic（电路原理图） C．Schematic

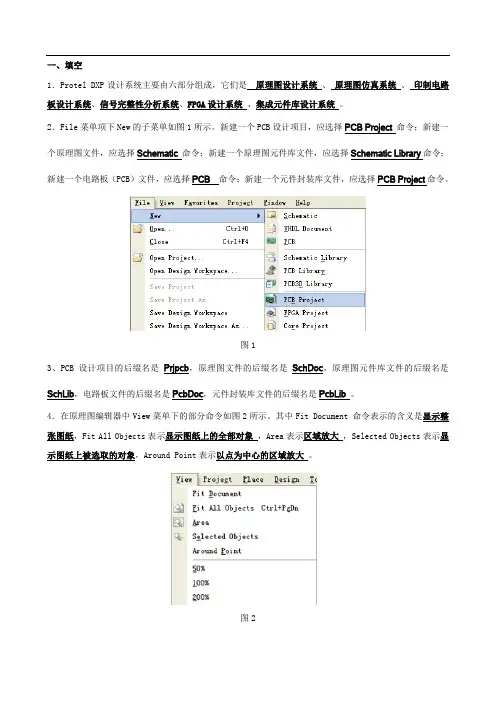

电路CAD 复习
一、填空1．Protel DXP设计系统主要由六部分组成，它们是原理图设计系统、原理图仿真系统、印制电路板设计系统、信号完整性分析系统、FPGA设计系统、集成元件库设计系统。
2．File菜单项下New的子菜单如图1所示。
新建一个PCB设计项目，应选择PCB Project命令；新建一个原理图文件，应选择Schematic命令；新建一个原理图元件库文件，应选择Schematic Library命令；新建一个电路板（PCB）文件，应选择PCB命令；新建一个元件封装库文件，应选择PCB Project命令。
图13、PCB设计项目的后缀名是Prjpcb，原理图文件的后缀名是SchDoc，原理图元件库文件的后缀名是SchLib，电路板文件的后缀名是PcbDoc，元件封装库文件的后缀名是PcbLib。
4．在原理图编辑器中View菜单下的部分命令如图2所示。
其中Fit Document 命令表示的含义是显示整张图纸，Fit All Objects表示显示图纸上的全部对象，Area表示区域放大，Selected Objects表示显示图纸上被选取的对象，Around Point表示以点为中心的区域放大。
图25．在电路板编辑器中View菜单下的部分内容如图所示。
其中Fit Board 命令表示的含义是将整个电路板在窗口上完全显示，Zoom In表示放大，Zoom Out表示缩小，Zoom Last表示使窗口恢复上一次显示的状态，Refresh表示刷新图纸。
6．原理图编辑器中Place菜单下的命令如图所示，其中放置总线的命令是Bus ，放置总线进出点的命令是Bus Entry，放置节点的命令是Manual Junction，放置电源与接地符号的命令是Power Port，放置导线命令是Wire ，放置网络标号的命令是Net Label。
7．原理图编辑器的布线工具栏如图所示，其中图标的功能是画导线，的功能是画总线，的功能是画总线进出点，的功能是放置网络标号，和的功能是放置接地符合及电源，的功能是放置方框电路符号，的功能是放置方框电路I /O端口，的功能是放置I/O端口。
(完整word版)《电子CAD》复习题.docx
<电子线路 CAD> 复习题一．填空题（1） Protel DXP 是 Altim公司生产的电路板设计系统的最新版本。
（ 2） Protel DXP主要有 4 大部分组成原理图设计系统、印刷板设计系统、FPGA 系统、VHDL系统。
（3） Protel DXP 主窗口即 Design Explorer DXP 窗口，该窗口主要由菜单栏、工具栏、工作区面板、工作区、状态栏等组成。
（ 4）工作区面板可以通过锁定、隐藏或移动显示方式适应桌面工作环境。
（5）原理图设计系统主要用于电路原理图的设计，印制电路板设计系统主要用于印刷电路板的设计。
二．判断题（1）在 Protel DXP 中用户只能单独完成设计项目，不能通过网络完成设计项目。
(╳ )（2）按组合键 Alt+F4 可以关闭 Protel DXP 。
(√ )（3）在 Protel DXP 中一定要建立项目后才可以新建原理图文件。
(╳ )三、选择题（1）电子线路设计自动化软件的英文缩写为（C）。
A. CAMB. CADC. EDAD. CAE（2）状态栏的打开和关闭可利用菜单进行设置，方法为执行菜单命令（ A ）。
A.［ View ］/［ Status Bar］B.［View ］/［Command Status］C［. View ］［/Toolbars ］D［. View ］［/Workspace Panels］（3） Protel DXP 中项目文件的文件名后缀为（D）。
A. .IntLibB. .SchDocC. .PcbDocD. .PrjPCB一．填空题（1）原理图就是元件的连接图，其本质内容有两个：元件和导线。
（2）连线工具栏（ Wiring ）主要用于放置原理图器件和连线等符号，是原理图绘制过程中最重要的工具栏。
执行菜单命令View/Toolbars/ Wiring可以打开或关闭该工具栏。
（ 3）捕获栅格是移动光标和放置原理图元素的最小距离。
高等教育自学考试电子线路CAD复习资料全
、名词解释（本大题共 40 分，每词 2 分）⑴ CAD：Computer Aided Design计算机辅助设计⑵ CAM：Computer Aided Manufacturing 计算机辅助制造⑶ DDB：Protel设计文件库⑷ SCH：Protel原理图设计文件扩展名（原理图编辑器）⑸ TopLayer：顶层、元件面⑹ BottomLayer：底层、焊锡面⑺ Mechanical layer：机械层⑻ Silkscreen：丝印层⑼ AUTOCAD：自动计算机辅助设计⑽ Protel：电子线路CAD⑾ Miscellaneous Devices.ddb：混合元件库⑿ Sim.ddb：模拟仿真分析元件图形符号库⒀ ERC：原理图的电气检查⒁ DRC：PCB设计规则检查⒂ Updata PCB：更新PCB文档⒃ Creat Netlist：生成网络表文件⒄ Footprint：元件的封装形式⒅ Create Symbol From Sheet：由原理图生成方块电路⒆ DIODE0.4：二极管的封装名⒇ DIP40：40脚双列直插式芯片封装名二、简答题（本大题共60分，每小题 6 分）1、SCH编辑器Design\Option...中可以设置哪些内容？答：图纸尺寸；图纸方向、标题栏格式；锁定栅格大小；显示栅格大小；电气栅格大小；字体格式；边框颜色；图纸底色。
2、试列出画线工具栏内的6种常用工具。
答：导线；总线；总线分支；网络标号；电源/地线；方块电路；I/O端口。
3、试列出画图工具栏内的6种常用工具。
答：直线；文本；文本框；阵列粘贴；曲线；直角矩形；圆角矩形。
Protel 99 SE提供了哪几种仿真分析方式？答：共11种⑴ Operating Point Analyses 工作点分析（计算电路静态工作点Q）⑵ Transient Analysis瞬态特性分析⑶ Fourier Analysis傅立叶分析⑷ AC Small Signal Analysis交流小信号分析⑸ DC Sweep Analysis直流扫描分析（直流传输特性分析）⑹ Monte Carlo Analysis蒙特卡罗统计分析⑺ Parameter Sweep Analysis参数扫描分析⑻ Temperature Sweep Analysis温度扫描分析⑼ Transfer Function Analysis传递函数分析⑽ Noise Analysis噪声分析⑾ Impedance Plot Analysis阻抗分析（不单独列出，通过AC小信号分析获得）5、将原理图中的元件及电气连接关系转到印制板文件中有几种方法？如何实现？答：2种，网络表方式和更新方式①网络表方式——完成原理图编辑后，执行Design\Create Netlist…，可得到网络表文件（.net）;在PCB编辑器窗口内，执行Design\Create Netlist…，也可以产生网络表文件，常将SCH编辑器产生的网络表文件与PCB编辑器产生的网络表文件比较，以校验PCB印制板连线操作的正确性。
电子线路CAD考试重点
电子线路CAD考试重点第一章Protel DXP 设计基础1.Protel DXP集成的软件工具，可以分为四大部分：原理图设计系统，用来设计电路原理图，也可以对电路原理图进行仿真印刷电路板设计系统，用来设计印刷电路板，生成相关设计文件，送至工厂加工电路板。
它可以电路原理图直接生成，与电路原理图有着密切的联系可编程逻辑门阵列（FPGA）设计系统，用来在可编程逻辑器件中设计数字电路，对于原理图和电路设计系统来说，是一个比较独立的系统硬件描述语言(VHDL)设计系统，在该系统中，可以用目前流行的VHDL语言开发可编程逻辑器件，并进行仿真2.建立设计文件类型Schematic ：原理图文件VHDL Document ：硬件描述语言文件PCB ：电路板图文件Schematic Library ：元件库文件PCB Library ：元件封装库文件PCB3D Library ：3D元件封装库文件Text Document ：文本文件Output Job File ：输出工作点文件CAM Document ：电路板工厂实际生产所需的CAM文件Database Link File ：数据库连接文件3.常用文件的后缀PrjPCB ：PCB 项目文件SchDoc ：原理图文件PCBDoc ：电路版图文件SchLib ：元件库文件PCBLib ：文件封装库文件IntLib ：集成库文件Net ：网络表文件Sdf ：仿真波形文件4.电路板设计步骤：1、原理图设计a、原理图设计环境设置b、放置元件c、原理图布线d、编译原理图2、电路板图设计a、定义电路板b、调入网络表c、元件布局、布线第三章原理图的绘制1．电气连接方式a. 导线b. 总线c. 总线分支d. 网络标号e. 电源、地线（网络标号的一种特殊形式）f. 输入输出端口g. 节点2．旋转元器件方法（元件处于浮动状态下）a. 按空格键，元件逆时针旋转90度b. 按X键，元件水平镜像c. 按Y键，元件垂直镜像3．常用的两个元器件库Miscellaneous Connectors.IntLibMiscellaneous Devices.IntLib第五章印刷电路板设计基础1．印刷电路板结构单层板：只有一面覆铜的覆铜板。
电子线路CAD考试重点
电子线路CAD考试重点第一章Protel DXP 设计基础1、Protel DXP集成的软件工具，可以分为四大部分：原理图设计系统印刷电路板设计系统可编程逻辑门阵列（FPGA）设计系统硬件描述语言(VHDL)设计系统2、建立设计文件类型Schematic ：原理图文件VHDL Document ：硬件描述语言文件PCB ：电路板图文件Schematic Library ：元件库文件PCB Library ：元件封装库文件PCB3D Library ：3D元件封装库文件Text Document ：文本文件Output Job File ：输出工作点文件CAM Document ：电路板工厂实际生产所需的CAM文件Database Link File ：数据库连接文件3、常用文件的后缀PrjPCB ：PCB 项目文件SchDoc ：原理图文件PCBDoc ：电路版图文件SchLib ：元件库文件PCBLib ：文件封装库文件IntLib ：集成库文件Net ：网络表文件Sdf ：仿真波形文件4、电路板设计步骤1、原理图设计a、原理图设计环境设置b、放置元件c、原理图布线d、编译原理图2、电路板图设计a、定义电路板b、调入网络表c、元件布局、布线第三章原理图的绘制1、电气连接方式a、导线b、总线及其分支c、网络标号d、电源地线e、输入输出端口f、节点2、旋转元器件方法a、按空格键，元件逆时针旋转90度b、按X键，元件水平镜像c、按Y键，元件垂直镜像第五章印刷电路板设计基础1、印刷电路板结构a、单层板：只有一面覆铜的覆铜板。
使用时，没有覆铜的一面放置元件，称为顶层（Top Layer），覆铜的一面用来布线，称为底层（Bottom Layer）b、双层板：两面都覆铜的覆铜板；使用时，在一面放置元件，但是两面均可以进行布线c、多层板：又可以分为四层板、六层板等。
除了原来的顶层和底层之外还可以添加中间层（MidLayer）和电源地线层（InternalPlane）。
DXP复习题
PROTEL应用技术考试复习题一．判断题（每题1分）1.如果选择菜单命令［Edit］/［Move］/［Move］，在移动元件的同时会将与元件连接的导线一起移动。
（×）2.元件一旦放置后，就不能再对其属性进行编辑。
（×）3.在原理图中，节点是表示两交叉导线电气上相通的符号，如果两交叉导线没有节点，系统会认为两导线在电气上不相通。
（√）4.要在原理图中放置一些说明文字、信号波形等，而不影响电路的电气结构，就必须使用画图工具（Drawing）。
（√）5.原理图元件外形的形状、大小会影响原理图的正确性。
（×）6.元件管脚是元件的核心部分，原理图元件的每一个管脚都要和实际元件的管脚相对应。
（√）7.原理图元件管脚序号是必须有的，而且不同的管脚要有不同的序号。
（√）8.原理图元件管脚名称用来提示管脚的功能，管脚名称不能是空的。
（×）9.在Protel DXP中不能将整个电路按不同的功能分别画在几张图纸上。
（×）10.自下而上层次原理图的设计方法，就是由预先画好的子原理图来产生方块电路符号，从而产生层次原理图总图来表达整个系统。
（√）11.层次原理图间切换是指从总图切换到它上面某方块电路对应的子图上，或者从某一层次原理图切换到它的上层原理图中。
（√）12.执行电气规则检查后，对违反规则的情况，都要全面修改。
（×）13.利用导航面板查看错误信息，应选择导航面板Navigate Components选项。
（×）14.执行电气规则检查，可以检查元件序号是否重复。
（√）15.网络表是一种文本式文件，由两部分组成，第一部分为元件描述，第二部分为电路的网络连接描述。
（√）16.编译项目是对电路板图的检查。
（×）17.为使电路板更加美观，布线应尽可能平行布置。
（×）18.元件的布局应便于信号流通，使信号尽可能保持一致的方向。
（√）19.元件封装是和元件一一对应的，不能混用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2012DXP考试复习资料
一．Protel DXP的基本特点：
①界面友好、直观;
②用户操作方便;
二．Protel DXP的新特点
1.Protel DXP支持自由的非线性设计流程即双向同步设计。
2.Protel DXP支持VHDL设计和混合模式设计。
3.Protel DXP增强了电路原理图与电路板之间的双向同步设计功能。
4.Protel DXP支持多重组态设计，对于同一个文件，可以指定使用或不使用其中的某些元
件，然后形成元件表或插置文件等。
5.集成式元件与元件库。
6.可接受设计者自定义的元件与参数。
7.强化设计检验。
8.强大的尺寸性工具。
三．原理图绘图放置工具栏图标的含义（课本P43,自己找图）
四．元器件属性的编辑
元器件属性的编辑主要在“Comp onent Properties”(元器件属性)对话框中实现。
(已翻译成中文，对应下去。
)
⑴“Properties”选项区
i.Designator:元器件在电路图中的流水号;
ment:元器件标注;
iii.Library Ref:元件库中所定义的元器件的名称，该名称不会显示在原理图中;
iv.Library: 元器件所在的元件库的名称;
v.Description：元器件描述。
⑵“Graphical”选项区
i.Location:元件所在原理图中的坐标。
ii.Orientation:设定元器件的翻转角度，有0°、90°、180°和270°四种。
iii.Parameters list for Q?-NPN：元器件(三极管)的参数列表。
iv.Models list for Q?-NPN：元器件(三极管)的模型列表。
设计绘制电路原理图的主要步骤(流程)
常用电子元器件在元器件库中的名称
元器件位置的调整方法
方块电路图的设计步骤、组成要素、各组成要素含义
层次原理图有两个主要因素：
（1）构成整个原理图的单张原理图。
该原理图中包含有与其他原理图建立电气连接的输入/输出端口和网络标号。
（2）构成单张原理图之间关系的主图。
主图中包含代表单张原理图的方块电路图和对应单张原理图端口的方块电路图端口，还包括建立电气连接的导线和总线。
通常次原理图的设计主要有自顶向下设计和自底向上设计两种方法，其中自顶向下设计方法较常用。
PCB版图绘制工具栏图标的含义
PCB的结构主要由哪些部分组成，各部分的功能是什么？
是印丝层
用Protel DXP设计绘制印刷电路板版图的基本流程（步骤）：
网络报表中各部分内容的含义
电路板工程设计的步骤：启动并设置Protel DXP工作环境，绘制电路原理图，产生网络报表，
设计印制电路板，输出和打印
Protel DXP中仿真分析的种类；
Protel DXP中仿真激励源的参数设置；
Protel DXP中仿真结果文件的阅读和分析。
