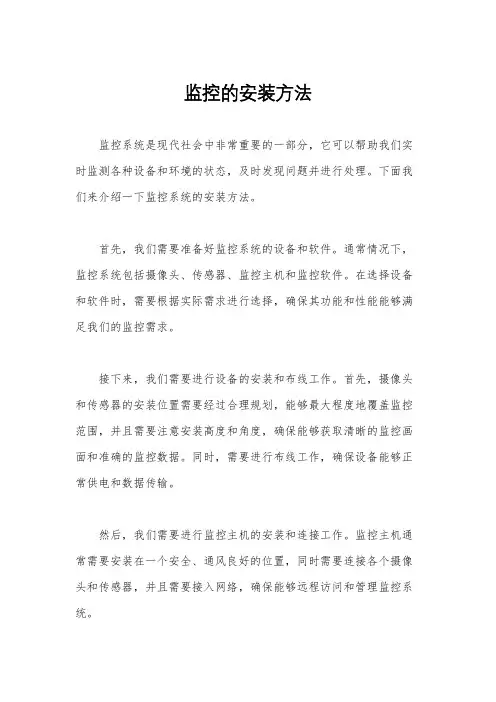

监控的安装方法
监控系统是现代社会中非常重要的一部分，它可以帮助我们实时监测各种设备和环境的状态，及时发现问题并进行处理。
下面我们来介绍一下监控系统的安装方法。
首先，我们需要准备好监控系统的设备和软件。
通常情况下，监控系统包括摄像头、传感器、监控主机和监控软件。
在选择设备和软件时，需要根据实际需求进行选择，确保其功能和性能能够满足我们的监控需求。
接下来，我们需要进行设备的安装和布线工作。
首先，摄像头和传感器的安装位置需要经过合理规划，能够最大程度地覆盖监控范围，并且需要注意安装高度和角度，确保能够获取清晰的监控画面和准确的监控数据。
同时，需要进行布线工作，确保设备能够正常供电和数据传输。
然后，我们需要进行监控主机的安装和连接工作。
监控主机通常需要安装在一个安全、通风良好的位置，同时需要连接各个摄像头和传感器，并且需要接入网络，确保能够远程访问和管理监控系统。
最后，我们需要进行监控软件的安装和配置工作。
监控软件通常需要安装在监控主机上，安装完成后，需要进行相关配置，包括监控范围的设置、报警规则的配置、数据存储路径的设置等，确保监控系统能够正常工作并且能够及时发现和处理各种问题。
在整个安装过程中，需要注意安全和稳定，确保设备和软件能够正常工作。
另外，还需要进行相关的测试工作，确保监控系统的各项功能都能够正常使用。
综上所述，监控系统的安装方法包括设备和软件的准备、设备的安装和布线、监控主机的安装和连接、监控软件的安装和配置等多个环节。
只有在每个环节都做好工作，才能够保证监控系统的正常运行和稳定性。
希望以上内容对大家有所帮助。
基于计算机视觉技术的智能监控系统设计与实现
基于计算机视觉技术的智能监控系统设计与实现智能监控系统是一种基于计算机视觉技术的先进监控系统，它利用计算机视觉算法和技术，实现对监控场景进行实时检测、分析和跟踪，并提供智能化的监控功能。
本文将探讨智能监控系统的设计与实现。
一、智能监控系统的设计1. 监控场景的选择与布局智能监控系统的首要任务是选择合适的监控场景，并合理布局摄像头。
监控场景应根据实际需求确定，例如室内监控、室外监控、公共场所监控等。
同时，还应考虑监控覆盖范围、摄像头的数量以及摄像头的安装高度和角度等因素。
2. 摄像头的选择与设置摄像头是智能监控系统中的关键设备，应根据需求选择合适的摄像头。
例如，低光级摄像头适合于弱光环境下的监控，高清摄像头适合于对细节要求较高的场景。
同时，还应设置摄像头的参数，如画面分辨率、帧率、曝光度等，以达到最佳的监控效果。
3. 图像采集与传输智能监控系统需要实时采集图像，并将图像传输到后端处理系统进行分析。
采集图像可通过网络摄像头或视频采集卡等设备实现，传输图像一般通过有线网络或无线网络进行。
在设计中，应确保图像传输的稳定性和实时性，以保证监控系统的高效运行。
4. 图像处理与分析图像处理与分析是智能监控系统最关键的环节，它通过计算机视觉算法对图像进行检测、识别和分析。
常用的图像处理与分析技术包括移动物体检测、人脸识别、车牌识别等。
通过这些技术，系统可以实现异常事件的自动识别、目标跟踪等功能。
5. 警报与报警智能监控系统在检测到异常事件后，应能够及时发出警报与报警，以提醒工作人员或相关部门。
警报方式可以是声音报警、短信通知、邮件通知等，具体方式应根据实际情况而定。
此外，还可以将异常事件的图像或视频实时传送给相关人员进行快速响应。
二、智能监控系统的实现1. 硬件设备的选购与安装智能监控系统的实现需要选购和安装相应的硬件设备，例如摄像头、服务器、存储设备等。
在选购过程中，应注意设备的品牌、性能和可靠性等因素，以保证系统的稳定性和可靠性。

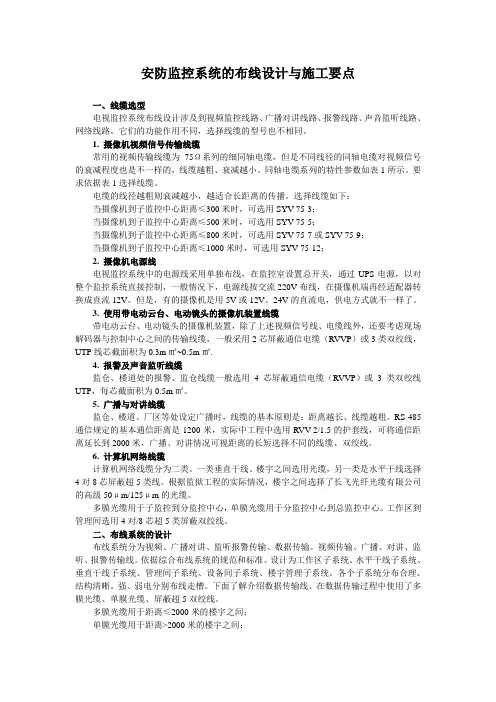

安防监控系统的布线设计与施工要点
安防监控系统的布线设计与施工要点一、线缆选型电视监控系统布线设计涉及到视频监控线路、广播对讲线路、报警线路、声音监听线路、网络线路。
它们的功能作用不同，选择线缆的型号也不相同。
1. 摄像机视频信号传输线缆常用的视频传输线缆为75Ω系列的细同轴电缆，但是不同线径的同轴电缆对视频信号的衰减程度也是不一样的，线缆越粗、衰减越小。
同轴电缆系列的特性参数如表1所示。
要求依据表1选择线缆。
电缆的线径越粗则衰减越小，越适合长距离的传播。
选择线缆如下：当摄像机到子监控中心距离≤300米时，可选用SYV-75-3；当摄像机到子监控中心距离≤500米时，可选用SYV-75-5；当摄像机到子监控中心距离≤800米时，可选用SYV-75-7或SYV-75-9；当摄像机到子监控中心距离≤1000米时，可选用SYV-75-12；2. 摄像机电源线电视监控系统中的电源线采用单独布线，在监控室设置总开关，通过UPS电源，以对整个监控系统直接控制，一般情况下，电源线按交流220V布线，在摄像机端再经适配器转换成直流12V。
但是，有的摄像机是用5V或12V、24V的直流电，供电方式就不一样了。
3. 使用带电动云台、电动镜头的摄像机装置线缆带电动云台、电动镜头的摄像机装置，除了上述视频信号线、电缆线外，还要考虑现场解码器与控制中心之间的传输线缆，一般采用2芯屏蔽通信电缆（RVVP）或3类双绞线，UTP线芯截面积为0.3m㎡~0.5m㎡.4. 报警及声音监听线缆监仓、楼道处的报警、监仓线缆一般选用4芯屏蔽通信电缆（RVVP）或3类双绞线UTP，每芯截面积为0.5m㎡。
5. 广播与对讲线缆监仓、楼道、厂区等处设定广播时，线缆的基本原则是：距离越长、线缆越粗。
RS-485通信规定的基本通信距离是1200米，实际中工程中选用RVV-2/1.5的护套线，可将通信距离延长到2000米，广播、对讲情况可视距离的长短选择不同的线缆、双绞线。
6. 计算机网络线缆计算机网络线缆分为二类。
智能家居安防监控系统的设计与应用
智能家居安防监控系统的设计与应用随着科技的迅猛发展，智能家居安防监控系统已经成为现代家庭不可或缺的一部分。
这一系统不仅能够帮助居民实现远程监控和保护家庭财产安全，还能提供便捷的生活体验。
本文将详细介绍智能家居安防监控系统的设计原理、技术特点以及应用场景。
设计原理：智能家居安防监控系统通过安装摄像头和传感器等设备，将居家和外出的人员行为、环境变化等信息感知并传输到中央控制终端，实现对家庭安全的实时监控和管理。
整个系统的设计原理可以分为以下几个方面：1. 设备布局：根据家庭的大小和布局，合理规划摄像头和传感器的安装位置。
一般来说，摄像头应该安装在关键位置，如大门口、窗口等。
传感器可安装在重要的区域，如走廊、客厅等。
2. 数据采集与传输：摄像头通过高清图像采集器将图像数据传输到中央控制终端，传感器通过物理传感器感知器将环境信息传输到中央控制终端。
3. 中央控制终端与云端交互：中央控制终端通过有线或无线网络连接到云端服务器，实现与用户终端设备的远程互联互通。
4. 数据处理与分析：中央控制终端接收到传感器和摄像头传来的数据后，进行数据处理和分析，识别出异常情况，如入侵或火灾等，并发送报警信息给用户。
技术特点：智能家居安防监控系统的设计具有以下技术特点：1. 高清图像传输技术：摄像头采集到高清图像后，通过高速网络传输到中央控制终端，实现对家庭环境的实时监控。
2. 视频分析技术：中央控制终端通过视频分析技术可以对图像进行实时分析，识别出异常行为（如人物入侵、物体丢失等），并及时报警。
3. 传感器技术：安装在家庭中的传感器能够感知室内温度、湿度、烟雾等环境信息，及时发出警报并通知用户。
4. 远程监控与控制：用户可以通过手机、平板电脑等终端设备随时随地远程监控和控制家庭安全系统，如查看实时视频、开启灯光等。
应用场景：智能家居安防监控系统在现代家庭中有广泛的应用场景。
1. 家庭安全防护：智能家居安防监控系统能够帮助居民实时监控家庭安全状况，如防盗、火灾等。

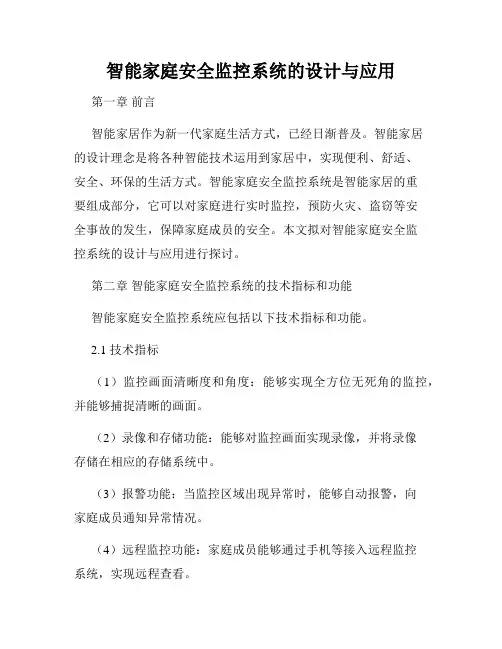

智能家庭安全监控系统的设计与应用
智能家庭安全监控系统的设计与应用第一章前言智能家居作为新一代家庭生活方式，已经日渐普及。
智能家居的设计理念是将各种智能技术运用到家居中，实现便利、舒适、安全、环保的生活方式。
智能家庭安全监控系统是智能家居的重要组成部分，它可以对家庭进行实时监控，预防火灾、盗窃等安全事故的发生，保障家庭成员的安全。
本文拟对智能家庭安全监控系统的设计与应用进行探讨。
第二章智能家庭安全监控系统的技术指标和功能智能家庭安全监控系统应包括以下技术指标和功能。
2.1 技术指标（1）监控画面清晰度和角度：能够实现全方位无死角的监控，并能够捕捉清晰的画面。
（2）录像和存储功能：能够对监控画面实现录像，并将录像存储在相应的存储系统中。
（3）报警功能：当监控区域出现异常时，能够自动报警，向家庭成员通知异常情况。
（4）远程监控功能：家庭成员能够通过手机等接入远程监控系统，实现远程查看。
2.2 功能（1）门禁监控：智能家庭安全监控系统可以监控家庭门禁，当有陌生人进入时能够自动报警。
（2）烟雾监控：监视家庭的烟雾，当烟雾浓度超过一定值时自动报警。
（3）气体监控：监视家庭的气体浓度，如燃气浓度等，当气体浓度超过一定值时自动报警。
（4）水浸监控：监测家庭的水位，当发生水浸时自动报警。
（5）窗户破碎监控：监视家庭的窗户，当窗户破碎时自动报警。
第三章智能家庭安全监控系统的设计智能家庭安全监控系统的设计应考虑以下几个方面。
3.1 硬件组成智能家庭安全监控系统的硬件组成可以分为以下几个模块。
（1）摄像头：安装在各个监控点上，对家庭进行监控。
（2）控制中心：用来管理系统的各个模块，调度摄像头的监控区域和分辨率。
（3）传感器：用以监测烟雾、气体浓度、水位等。
（4）报警器：当监测到异常情况时，用来发出警报。
（5）存储设备：用以存储录像和相关数据。
3.2 软件系统智能家庭安全监控系统的软件系统可以分为以下几个部分。
（1）监控软件：用来控制和管理系统的各个模块。
智能化系统安装方案与技术措施
智能化系统安装方案与技术措施一、监控系统1.1系统构成本方案采用数字化的监控系统，系统主要由彩色摄像机、视频编解码器、视频管理服务器、数据管理服务器、网络存储设备、监视器及相关软件等组成。
整个系统中从功能上大致分存储设备、管理设备、前端设备、传输设备。
1.2前端摄像机视频监控系统采用固定枪机、半球机、智能高速球机、隐蔽摄像机相结合的方式，可以充分体现球机的灵活性，固定摄像机的准确性，半球机的美观性，隐蔽摄像机的隐蔽性，彩色摄像机的高层次感和可观察性。
传输设备传输设备由编、解码器及网络交换机组成。
系统视频图像经过编码器进行H.264/MPEG4/MJPEG编码格式编码之后，输出了2路数据流，其中一路为基于UDP的组播实时流，传输至后端网络后可供后端VC客户端直接调阅查看和通过解码器输出到电视墙上；而另一路使用基于TCP的iSICI存储流，经过交换机以数据块的形式直接写入IPSAN中。
整个系统中，视频流在网络上的传送是不需要流媒体服务器转发的，视频图像显示延时不超过300ms，这样保证在图像时延上满足本次监控系统的要求。
1.3管理设备本工程的管理设备即为服务器及各授权的工作站。
通过操作工作站上的监视系统软件，控制解码器的输出监视视频。
1.4监视显示设备本工程的显示设备分为二组，一组设置为液晶监视器组成的电视墙及一组设置为液晶监视器组成的显示单元，电视墙位于一层安保监控中心及监视显示单元位于一层羁押监控室，系统通过同轴电缆将解码器的视频信号传输至该显示单元。
1.5电源系统电源由机房工程系统提供AC220V UPS电源到计算机中心以及各层弱电井的配电箱。
前端摄像机电源由弱电井的UPS配电箱供给。
2、系统业务流程本次解决方案采用IP智能监控系统，借鉴NGN(下一代通讯网络）架构，采用视频流控制和承载交换相分离的机制，可以高质量的实现各种监控业务，包括实时监控、视频信息存储及历史视频流回放等。
其中VM视频管理服务器是整个系统的信令控制和管理核心，所有监控的控制流都由VM视频管理服务器处理。
监控布线的施工方案
监控布线的施工方案监控系统的安装是现代建筑物不可或缺的一部分，而监控系统的性能很大程度上受到布线质量的影响。
本文将介绍监控布线的施工方案，以确保系统运行稳定可靠。
一、施工前准备在开始监控系统的布线之前，需要做一些准备工作： 1. 设计方案：根据监控系统的布置需求，制定详细的布线图纸和设计方案。
2. 采购材料：根据设计方案，准备好所需的电缆、插座、连接器等材料。
3. 施工计划：制定详细的施工计划，包括施工顺序、工期等信息。
二、布线过程1.确定线路：根据设计图纸，确定监控设备之间的连接线路，并标记好每个设备的位置。
2.走线铺设：按照设计方案，将电缆沿着墙壁、地面等途径进行布线，并使用固定夹等工具固定电缆。
3.接线连接：将电缆连接至监控设备、电源插座等，确保接线牢固可靠。
4.绝缘处理：对每个连接点进行绝缘处理，以确保电路安全可靠。
三、质检验收1.外观检查：检查布线是否整齐美观，是否有松动、破损等情况。
2.电气测试：使用万用表等工具对监控系统的电路进行测试，确保各连接点接触良好。
3.功能测试：对监控系统进行功能测试，包括监控画面清晰度、信号传输稳定性等方面。
四、施工注意事项1.安全第一：在施工过程中，要注意安全措施，避免发生触电、火灾等意外事故。
2.保持整洁：施工现场要保持整洁，避免材料堆积导致安全隐患。
3.遵守规范：施工过程中要遵守相关的电气安装规范，确保布线符合标准要求。
通过以上的施工方案，可以保证监控系统的布线质量，确保系统运行稳定可靠，为建筑物的安全提供有力保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10.1 智能监控系统概述
10.1.3智能监控系统的组成
智能监控系统一般由前端图像采集部分、信号传输部分、后端控 制、显示和记录部分组成。如图10-2所示。
图像采集部分
信号传输部分
后端控制部分
显示与记录部分
图10-2 智能监控系统逻辑结构图
1.图像采集部分 图像采集由前端的摄像机部分来完成，摄像部分主要由摄像机、 镜头、防护罩、安装支架和云台等组成。它负责摄取现场景物并将其 转换为电信号，经系统的信号传输部分传送到控制中心，通过解调、 放大后将电信号转换成图像信号，送到监视器上显示出来。图10-3中 列出了几种常见的摄像机类型。
成像电路形成图像。CCD成像原理如图10-8所示。
2.光纤传输原理
涂覆层
光通信正是利用了光 包层
的全反射原理，先将传输 信号调制到激光束上，纤然芯 后将该激光束注入传输光
a0
θ
纤芯n1
包层n2
入射光
空气n0
图10-9 光纤结构及其导光原理
光纤中 心轴线
纤，当光的注入角满足一定条件时，光便能在光纤内形成全反射，
法。
10.1 智能监控系统概述
10.1.1 智能监控系统的概念
智能监控系统是指通过对监视区进行视频监控、联动控制、 记录和回放视频信息的系统或网络。主要用于辅助安保人员对办 公大厦、住宅小区、公共场所等现场实况进行实时监视。也可以 通过监控系统的外围设备进行联动控制，例如，门禁、报警系统 等都可以直接由智能监控系统控制台控制。
10.1 智能监控系统概述
10.1.2 智能监控系统的发展
第一代全模拟视频监控系统 传输距离有限，通常只有几百米范围；模拟信号受干扰程度大， 稳定性不够；模拟存储信息量巨大，存储费时费力费钱。 第二代模拟/数字混合监控系统 系统的传输方式依旧采用同轴模拟方式，依靠电缆作为传输介质， 但是图像存储为数字化存储。 第三代全数字化的网络监控系统
10.1 智能监控系统概述
10.1.4智能监控系统工作原镜理头
D成像原理
CCD
CCD（Charge Coupled 入射光线 Device，电荷耦合器件）
图像处理
存储
表面被覆的硅半导体光敏元
图10-8 CCD成像原理
件捕获光子后产生电荷，这些电子先被积蓄在CCD下方的绝缘层
中，然后由控制电路以串行的方式导出到模数电路中，再经过DSP等
加强芯
护套
外鞘
摄像机
调制器
光纤
加强芯
摄像机 …
调制器 …
混 合 器
光缆 光端发射机 光端接收机
解 调 器…
视 频 输 出
光纤束
摄像机
调制器
包层
纤芯
图10-5高密度多芯光缆的结构图
图10-6 光缆传输原理图
10.1 智能监控系统概述
10.1.3智能监控系统的组成
2.信号传输部分
3）网络传输方式
摄像机可以与互联网直接连接，网络红外摄像机
枪式摄像机
图10-3 常见的几种摄像机
微型摄像机
无线摄像机
10.1 智能监控系统概述
10.1.3智能监控系统的组成
2.信号传输部分 1）视频基带传输方式
屏蔽铜网
铜芯导体 聚氯乙烯绝缘层
适用于300~500米内的近距离传输。传输介 质为同轴电缆，如图10-4所示。 2）光缆传输方式
智能监控系统作为物联网的一个重要组成部分，是目前智能 大厦和智能小区必备的系统。在我国国家标准《居住区数字系统 评价标准》（CJ/T376-2011）、《安全防范工程技术规范》（GB 50348-2004）和《智能建筑设计标准》（GB/T 100314-2000）中 都明确规定安全防范系统应配备智能监控系统。
PVC护套
图10-4 同轴电缆结构图
在发送端把需要传送的信息(如图像)变成电信号，经过调制器调制到
激光器发出的激光束上，使光的强度随电信号的幅度(频率)变化而变化，
再经过光端发射机将该光信号发送到光纤通道上，通过光纤的传输；在
接收端，光端接收机将收到的光信号变换成电信号，经解调后恢复原信
息，如图10-6所示。
程摄像机图像，还可以控制摄像机、云台、镜头的动作并对系统进行
设置。 4）微波传输
两个地面站之间的距 离50-100km
地面微波传送 站
微波传输是采用调频调制
或调幅调制的办法，将图像信
号搭载到高频载波上，转换为
地球
高频电磁波在空中传输的方式。 5）双绞线传输
图10-7微波传输方式
适用于短距离传输，布线简易、成本低廉、抗共模干忧性能强。
光信号在光纤内部经过不断地全反射，最终达到长距离传输的目的。
在接收端，检测器收到光信号后把它变换成电信号，经解调后恢复原
信息。导光原理如图10-9所示。
10.1 智能监控系统概述
10.1.4智能监控系统工作原理
3.智能监控技术 视频监控技术涉及到图像的采集、信号的传输、系统的控制等技 术。是一门多专业结合综合性系统。
智能监控系统布线设 计和安装应用技术
主要内容
重点
10.1 智能监控系统概述 10.2 智能监控系统的布线设计 10.3 智能监控系统的设备选型 与安装 10.4 典型行业应用案例 10.5 工程经验 10.6 练习题 10.7 实训项目:智能监控系统的 安装与调试
1.了解智能监控系统 的组成及基本原理。 2.熟悉智能监控系统 的布线设计方法。 3.掌握智能监控系统 的设备安装与调试方
6）宽频共缆传输
采用调幅调制、伴音调频搭载、频率偏移调制等先进技术，将四
十路视频监控图像、伴音、控制及报警信号集成到“一根”同轴电缆中
双向传输。
10.1 智能监控系统概述
10.1.3智能监控系统的组成
3.信号控制部分 包括视频矩阵切换主机、视频分配器、视频放大器、视频切换 器、多画面分割器、控制键盘及控制台等。 控制部分的作用主要是进行视频信号的放大与分配，图像信号 的处理与补偿，图像信号的切换和云台、镜头等的控制。 4.视频显示部分 视频显示部分一般由几台或多台监视器组成，它的功能主要是 将前端摄像机所监控的图像一一显示出来。监视器按功能的不同可 分为图像监视器和电视监视器。 5.视频记录部分 硬盘录像机是将视频图像以数字方式记录保存在硬盘存储器中， 故也称为数字视频录像机或数字录像机。硬盘录像机用计算机取代 了原来模拟监控系统的视频矩阵切换/控制器、画面处理器、长时间 录像机等多种设备。
