电流和电路基础知识汇编及练习测试题
(word完整版)初三物理电流和电路复习含习题及答案
第五章 《电流和电路》复习提纲一、电荷1、带了电（荷）：摩擦过的物体有了吸引物体的轻小物体的性质，我们就说物体带了电。
轻小物体指碎纸屑、头发、通草球、灰尘、轻质球等。
2、使物体带电的方法：②接触带电：物体和带电体接触带了电。
如带电体与验电器金属球接触使之带电。
③感应带电：由于带电体的作用，使带电体附近的物体带电。
3、两种电荷：正电荷：规定：用丝绸摩擦过的玻璃棒所带的电。
实质：物质中的原子失去了电子 负电荷：规定：毛皮摩擦过的橡胶棒所带的电。
实质：物质中的原子得到了多余的电子4、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
5、验电器：构造：金属球、金属杆、金属箔 作用：检验物体是否带电。
原理：同种电荷相互排斥的原理。
6、电荷量： 定义：电荷的多少叫电量。
单位：库仑（C ）元电荷 e7、中和：放在一起的等量异种电荷完全抵消的现象扩展：①如果物体所带正、负电量不等，也会发生中和现象。
这时，带电量多的物体先用部分电荷和带电量少的物体中和，剩余的电荷可使两物体带同种电荷。
②中和不是意味着等量正负电荷被消灭，实际上电荷总量保持不变，只是等量的正负电荷使物体整体显不出电性。
二、电流1、形成：电荷的定向移动形成电流注：该处电荷是自由电荷。
对金属来讲是自由电子定向移动形成电流；对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。
2、方向的规定:把正电荷移动的方向规定为电流的方向。
注：在电源外部，电流的方向从电源的正极到负极。
电流的方向与自由电子定向移动的方向相反 3、获得持续电流的条件：电路中有电源 电路为通路 4、电流的三种效应。
(1) 、电流的热效应。
如白炽灯，电饭锅等。
(2)、电流的磁效应，如电铃等。
(3)、电流的化学效应，如电解、电镀等。
注:电流看不见、摸不着，我们可以通过各种电流的效应来判断它的存在,这里体现了转换法的科学思想。
（物理学中，对于一些看不见、摸不着的物质或物理问题我们往往要抛开事物本身，通过观察和研究它们在自然界中表现出来的外显特性、现象或产生的效应等，去认识事物的方法，在物理学上称作这种方法叫转换法） 5、单位：(1)、国际单位： A (2)、常用单位：mA 、μA (3)、换算关系：1A=1000mA 1mA=1000μA 6、测量：(1)、仪器：电流表，符号： (2)、方法：㈠读数时应做到“两看清”即 看清接线柱上标的量程，看清每大格电流值和每小格电流值 ㈡ 使用时规则：两要、两不 ① 电流表要串联在电路中；定义：用摩擦的方法使物体带电 原因：不同物质原子核束缚电子的本领不同 实质：电荷从一个物体转移到另一个物体使正负电荷分开 能的转化：机械能-→电能①摩擦起电 1e=1.6×10-19C② 电流要从电流表的正接线柱流入，负接线柱流出，否则指针反偏。
电流与电路练习题
电流与电路练习题一、选择题1. 电流的单位是下列哪一项？A. 米B. 秒C. 安培D. 伏特正确答案：C2. 电路中形成持续电流的条件是什么？A. 电路中有电源B. 电路中有导线C. 电路中有电阻D. 电路中有开关正确答案：A3. 以下哪个不是导体？A. 铁B. 铜C. 玻璃D. 铝正确答案：C4. 电路的基本组成包括电源、用电器、开关和什么？A. 电阻B. 电容C. 导线D. 变压器正确答案：C5. 串联电路中，总电阻与各部分电阻的关系是什么？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻小于任一部分电阻D. 总电阻大于任一部分电阻正确答案：A二、填空题6. 电流的符号是_，其方向是_。
答案：I，正电荷的定向移动方向。
7. 欧姆定律表明，电流I与电压U之间的关系是_。
答案：I=U/R。
8. 并联电路中，总电阻的倒数等于各支路电阻倒数之_。
答案：和。
9. 电流表的使用规则包括：电流表要_电路中，电流必须从电流表的_接线柱流入，从_接线柱流出。
答案：串联，正，负。
10. 家庭电路中，开关应与被控制的用电器_联。
答案：串联。
三、简答题11. 什么是短路？短路对电路有什么影响？答案：短路是指电路中电源两极不经过用电器直接连通的情况。
短路会导致电路中的电流过大，可能会烧坏电源或导线，甚至引发火灾。
12. 什么是断路？断路对电路有什么影响？答案：断路是指电路中某处断开，电流无法形成闭合回路的情况。
断路会导致电路中的用电器无法正常工作。
四、计算题13. 一个串联电路由两个电阻组成，R1=100Ω，R2=200Ω，求电路的总电阻。
答案：总电阻R总=R1+R2=300Ω。
14. 已知一个并联电路中，R1=50Ω，R2=75Ω，求电路的总电阻。
答案：1/R总=1/R1+1/R2=1/50+1/75，R总=R1R2/(R1+R2)=50×75/(50+75)=37.5Ω。
五、实验题15. 设计一个实验来验证欧姆定律。

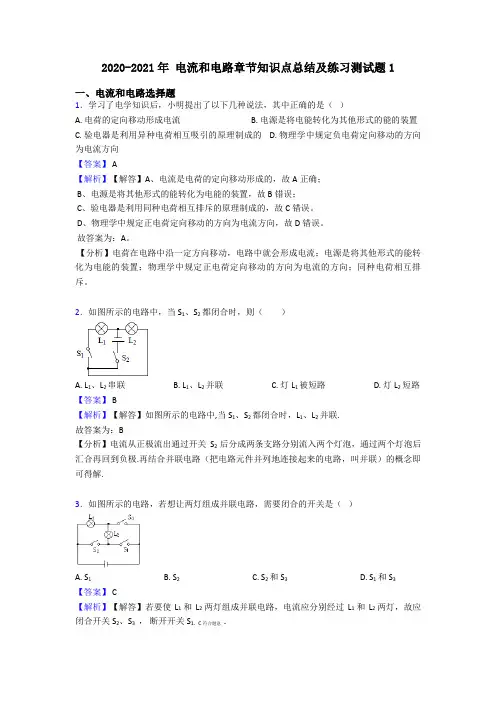

2020-2021年 电流和电路章节知识点总结及练习测试题1
2020-2021年电流和电路章节知识点总结及练习测试题1一、电流和电路选择题1．学习了电学知识后，小明提出了以下几种说法，其中正确的是（）A. 电荷的定向移动形成电流B. 电源是将电能转化为其他形式的能的装置C. 验电器是利用异种电荷相互吸引的原理制成的D. 物理学中规定负电荷定向移动的方向为电流方向【答案】 A【解析】【解答】A、电流是电荷的定向移动形成的，故A正确；B、电源是将其他形式的能转化为电能的装置，故B错误；C、验电器是利用同种电荷相互排斥的原理制成的，故C错误。
D、物理学中规定正电荷定向移动的方向为电流方向，故D错误。
故答案为：A。
【分析】电荷在电路中沿一定方向移动，电路中就会形成电流；电源是将其他形式的能转化为电能的装置；物理学中规定正电荷定向移动的方向为电流的方向；同种电荷相互排斥。
2．如图所示的电路中，当S1、S2都闭合时，则（）A. L1、L2串联B. L1、L2并联C. 灯L1被短路D. 灯L2短路【答案】 B【解析】【解答】如图所示的电路中,当S1、S2都闭合时，L1、L2并联.故答案为：B【分析】电流从正极流出通过开关S2后分成两条支路分别流入两个灯泡，通过两个灯泡后汇合再回到负极.再结合并联电路（把电路元件并列地连接起来的电路，叫并联）的概念即可得解.3．如图所示的电路，若想让两灯组成并联电路，需要闭合的开关是（）A. S1B. S2C. S2和S3D. S1和S3【答案】 C【解析】【解答】若要使L1和L2两灯组成并联电路，电流应分别经过L1和L2两灯，故应闭合开关S2、S3，断开开关S1，C符合题意．故答案为：C．【分析】串联的特点是各电路元件顺次连接，并联电路是用电器分别连接在电路两端. 4．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B.C. D.【答案】C【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A错误；B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B错误；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不能发光，即两个灯泡不能都发光，故C正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；故选C．【分析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．5．如图所示的电路，闭合电键S，下列判断中正确的是（）A. 两灯串联连接且电流表测的电流B. 两灯并联连接且电流表测干路电流C. 两灯并联连接且电流表测的电流D. 两灯并联连接且电流表测的电流【答案】C【解析】【解答】由图可知：电流从电源的正极出发，分两条支路：1.经电流表、灯L1，2.经L2后,与L1的电流汇合经开关S返回电源负极，所以电路中有两条电流路径,故灯L1、L2并联；A不符合题意；因电流表串联在灯泡L1所在的支路上,所以电流表测量的是L1的电流，B不符合题意，C. 符合题意.故答案为：C.【分析】根据串联电路中电流只有一条路径，并联电路中电流有多条路径，由此判断电路的连接方式；电流表应与被测元件串联，由此判断电流表所测物理量．6．如图所示，电源电压保持不变，电阻R1=R2=R3=10Ω．当S1、S2都断开时，电流表示数为1A，则（）A. 电源电压为30VB. 当S1、S2都闭合时，电流表示数为2AC. 当闭合S1、断开S2时，R1的功率为10WD. 当S1、S2都闭合时，整个电路消耗的功率最大【答案】 D【解析】【解答】A、电源电压：U=I（R1+R2）=1A×（10Ω+10Ω）=20V；A不符合题意；B、当S1、S2都闭合时，R2、R3并联，电流表的示数：I= + = + =4A，B不符合题意；C、当闭合S1、断开S2时，R1被短路，R1两端电压和通过的电流为零，因此R1的功率为0；C不符合题意；D、当S1、S2都闭合时，R2、R3并联，电路中的总电阻最小，由欧姆定律可知，电流表的示数最大，根据P=UI可知，此时整个电路消耗的功率最大；D符合题意。
电流和电路练习题及答案
电流和电路练习题及答案电流和电路练习题及答案电流和电路是电学的基础知识，它们在我们的日常生活中扮演着重要的角色。
理解电流和电路的概念对于我们正确使用电器设备、解决电路问题以及保障电路安全都至关重要。
下面，我将为大家提供一些电流和电路的练习题及答案，希望能帮助大家更好地掌握这一知识。
练习题一：1. 什么是电流？2. 电流的单位是什么？3. 请解释电流的方向和电子的流动方向之间的关系。
4. 请列举几种常见的导体和绝缘体。
5. 当一个电流为10A的电子通过一个导线时，每秒钟通过导线的电荷量是多少？答案一：1. 电流是电荷在单位时间内通过导体的量度，它表示电荷的流动情况。
2. 电流的单位是安培（A）。
3. 电流的方向是正电荷的流动方向，即从正极到负极。
而电子的流动方向则与电流相反，即从负极到正极。
4. 导体：金属、铜、铝等。
绝缘体：塑料、橡胶、木材等。
5. 电流为10A意味着每秒钟通过导线的电荷量为10库仑（C）。
练习题二：1. 什么是电路？2. 请解释开路和闭路的概念。
3. 什么是电阻？4. 请列举几种常见的电阻元件。
5. 当一个电压为12V的电路中通过一个电阻为4Ω的电流是多少？答案二：1. 电路是由电源、导线和负载组成的路径，电流在其中流动。
2. 开路指电路中断，电流无法通过；闭路指电路通畅，电流可以顺利通过。
3. 电阻是阻碍电流流动的物理量，它表示电流通过时所遇到的阻力。
4. 电阻元件：电阻器、灯泡、电热器等。
5. 根据欧姆定律，电压等于电流乘以电阻。
所以，通过一个电阻为4Ω的电流在12V电压下为3A。
练习题三：1. 请解释并联和串联的概念。
2. 并联电路的总电阻是如何计算的？3. 串联电路的总电阻是如何计算的？4. 当两个电阻分别为2Ω和4Ω的电阻并联时，总电阻是多少？5. 当两个电阻分别为2Ω和4Ω的电阻串联时，总电阻是多少？答案三：1. 并联指多个电阻或其他电路元件的两端分别相连，形成平行的电路；串联指多个电阻或其他电路元件的两端依次相连，形成连续的电路。
电流和电路基础知识汇编及练习测试题(word)
电流和电路基础知识汇编及练习测试题（word）一、电流和电路选择题1．下列数据符合实际的是（）A. 一枚一角硬币的厚度是2.4cmB. 正常成年人步行速度是1.1m/sC. 将两个鸡蛋举高1m做功大约10JD. 一台家用电冰箱正常工作时的电流约4A【答案】B【解析】【解答】解：A、四枚一角硬币叠放的高度约10mm，一枚一角硬币的厚度在2.4mm=0.24cm左右．此选项不符合实际；B、正常成年人步行的速度在4km/h=4× m/s≈1.1m/s左右．此选项符合实际；C、两个鸡蛋重1N，将两个鸡蛋举高1m做功大约W=Gh=1N×1m=1J．此选项不符合实际；D、一般电视机正常工作的电流在0.7A左右，电冰箱的工作电流略大一些，在1A左右．此选项不符合实际．故选B．【分析】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项．2．接线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．但现在每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”（空气开关断开）现象．下列说法中正确的是（）A. 接线板上的开关与指示灯并联B. 接线板上的多个插座与指示灯串联C. “跳闸”的原因是接线板中的电路发生了断路D. “跳闸”的原因是接线板中的电路发生了短路【答案】D【解析】【解答】A、由题意可知，开关可以控制指示灯，因此它们应该是串联的，A不符合题意；B、由题意可知，如果指示灯损坏，开关闭合时插孔也能正常通电，说明插座与指示灯互不影响，因此它们之间是并联的，B不符合题意；CD、“跳闸”的原因是电路中电流过大，电流过大的原因是接线板中的电路发生了短路，而不是电路断路，C不符合题意、D符合题意．故答案为：D．【分析】用电器可以单独工作是并联电路，电流过大的原因有过载和短路.3．如图所示，开关S闭合时，可能发生的现象是（）A. L1、L2都不发光B. L1不发光、L2发光C. 电池被烧坏D. L1发光、L2不发光【答案】 B【解析】【解答】由图示电路图可知，开关闭合时，L1被短路，只有L2接入电路，则闭合开关后L1不发光，L2发光，电池没有被短路，不会烧坏电池．故答案为：B．【分析】由图可知，当开关闭合时，开关与L1并联，此时电流只过开关，而不经过灯泡L1，所以灯泡L1被短路．4．在如图所示的电路中，电源电压不变．闭合电键S后，灯L1、L2都发光．一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】C【解析】【解答】解：A、如果灯泡L1短路，将形成电源短路，电流表被烧坏，电压表示数为零．不符合题意；B、如果灯泡L2短路，整个电路短路，电流表电压表示数都变为零．不符合题意；C、如果灯泡L1断路，电流表测量L2支路电流不受影响，示数不变；电源电压不变，电压表示数不变．符合题意；D、如果灯泡L2断路，不发光；电流表断路无示数、示数变小，但电压表还是测量电源电压，示数不变．不符合题意．故选C．【分析】如图所示，两灯泡并联，电流表测灯L2中电流，电压表测并联电路中电压．根据电流表、电压表在电路中特征来判断．5．在如图所示的实验装置图中，能够说明电能生磁的是（）A. B. C. D.【答案】 A【解析】【解答】A、这是奥斯特实验装置，说明电流周围存在磁场即，电能生磁，A符合题意；B、这是电磁感应现象实验装置，说明磁能生电，B不符合题意；C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不能说明电能产生磁，C 不符合题意；D、该实验说明塑料不是导体，不能说明电能产生磁，D不符合题意．故答案为：A．【分析】电能生磁指的是电流周围有磁场，这就是电流的磁效应.6．妈妈买了一个便携式榨汁机，小明通过阅读说明书.他了解到为保障安全，该榨汁机设置了电源开关S和安全开关S1，当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动开始榨汁.下列四张电路图中符合要求的是（）A. B. C. D.【答案】 C【解析】【解答】电路中的开关都闭合时，用电器才能工作，此时电路中的开关和用电器是串联的，C符合题意。
电流和电路测试题及答案
电流和电路测试题及答案一、选择题（每题2分，共20分）1. 电流的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特答案：B2. 电路中电流的方向是：A. 从负极流向正极B. 从正极流向负极C. 从电源的负极流向正极D. 从电源的正极流向负极答案：D3. 电路中的电阻值与下列哪个因素无关？A. 材料B. 长度C. 温度D. 电流答案：D4. 串联电路中，总电阻与各电阻的关系是：A. 等于各电阻之和B. 等于各电阻之差的绝对值C. 等于各电阻的倒数之和D. 等于各电阻的倒数之积5. 并联电路中，总电阻与各电阻的关系是：A. 等于各电阻之和B. 等于各电阻之差的绝对值C. 等于各电阻的倒数之和D. 等于各电阻的倒数之积答案：C6. 欧姆定律的公式是：A. V = IRB. I = VRC. R = VID. V = RI答案：A7. 电流通过导体时，产生的热量与下列哪个因素无关？A. 电流B. 电阻C. 电压D. 时间答案：C8. 电路中，电源的电动势与下列哪个因素有关？A. 电流B. 电阻C. 电压D. 材料答案：D9. 电容器的电容与下列哪个因素有关？B. 电荷C. 电介质D. 电流答案：C10. 电感器的电感与下列哪个因素有关？A. 电流B. 电荷C. 磁通量D. 电流的变化率答案：C二、填空题（每题2分，共20分）1. 当电路中的电阻为10欧姆，电压为12伏特时，通过电阻的电流为______安培。
答案：1.22. 电路中的电流为2安培，电阻为5欧姆，电压为______伏特。
答案：103. 电路中，如果电阻不变，电压增加一倍，则电流将______。
答案：增加一倍4. 电路中，如果电压不变，电阻增加一倍，则电流将______。
答案：减少一半5. 电路中，如果电流不变，电阻增加一倍，则电压将______。
答案：增加一倍6. 电路中，如果电压不变，电流增加一倍，则电阻将______。
答案：减少一半7. 电容器的电容为10微法拉，电压为5伏特，电容器中储存的电荷量为______库仑。
电流和电路相关练习题
电流和电路相关练习题电流和电路相关练习题电流和电路是电学中最基础的概念之一，理解和掌握电流和电路的原理对于学习电学非常重要。
下面将给出一些与电流和电路相关的练习题，帮助读者加深对这些概念的理解。
练习题一：串联电路1. 假设有一个由三个电阻器串联而成的电路，电阻分别为R1=10Ω，R2=20Ω，R3=30Ω。
求整个电路的总电阻。
2. 在上述电路中，如果电压源为12V，求电路中的电流强度。
3. 如果在上述电路中，R1的电阻值变为20Ω，其他电阻不变，求整个电路的总电阻和电路中的电流强度。
练习题二：并联电路1. 假设有一个由三个电阻器并联而成的电路，电阻分别为R1=10Ω，R2=20Ω，R3=30Ω。
求整个电路的总电阻。
2. 在上述电路中，如果电压源为12V，求电路中的电流强度。
3. 如果在上述电路中，R2的电阻值变为40Ω，其他电阻不变，求整个电路的总电阻和电路中的电流强度。
练习题三：混合电路1. 假设有一个由两个电阻器串联，再与一个电阻器并联而成的电路，电阻分别为R1=10Ω，R2=20Ω，R3=30Ω。
求整个电路的总电阻。
2. 在上述电路中，如果电压源为12V，求电路中的电流强度。
3. 如果在上述电路中，R1和R2的电阻值都变为40Ω，R3的电阻值变为60Ω，求整个电路的总电阻和电路中的电流强度。
练习题四：欧姆定律1. 假设有一个电路，电阻为R=20Ω，电流为I=2A。
求电路中的电压。
2. 在上述电路中，如果电阻变为R=40Ω，求电路中的电压。
练习题五：功率计算1. 假设有一个电路，电压为U=12V，电阻为R=10Ω，求电路中的电流强度和功率。
2. 在上述电路中，如果电压变为U=24V，求电路中的电流强度和功率。
以上是一些与电流和电路相关的练习题，通过解答这些问题，读者可以加深对电流和电路的理解。
在解题过程中，需要运用欧姆定律、串联电路和并联电路的知识，灵活运用电流、电压和电阻之间的关系。
希望读者能够通过这些练习题，巩固和扩展对电流和电路的知识，为进一步学习电学打下坚实的基础。
第十五章 电流和电路(易错真题汇编)(解析版)
第十五章电流和电路（易错真题汇编）一、选择题1．（2021•广州中考）如图，粒子a由粒子b、c构成，各粒子的带电情况如下表，则b是（）粒子带电情况a带正电b带正电c不带电A．质子B．原子C．电子D．原子核解：根据原子结构的相关知识可知，原子是由原子核和带负电的核外电子构成的，原子核又是由带正电的质子和不带电的中子构成的，所以a是原子核，b是质子，c是中子，故A正确。
答案：A。
2．（2021•广州中考）如图，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。
则（）A．物件一定带负电B．物件一定不带电C．小液滴可能不带电D．小液滴一定带同种电荷解：喷枪喷出的涂料小液滴相互排斥而散开，所以带同种电荷；涂料小液滴被喷涂的物件吸引，物件有两种可能：①与涂料小液滴带异种电荷，因异种电荷相互吸引；②不带电，带电的小液滴吸附在不带电的物件表面；综上分析，D正确，ABC错误。
答案：D。
3．（2021•潍坊中考）用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。
下列说法正确的是（）A．毛皮的原子核束缚电子的能力比橡胶棒强B．摩擦过程中毛皮上的电子转移到橡胶棒上C．验电器箔片张开是因为两箔片带了正电荷D．金属球上的电荷与两箔片上的电荷电性相反解：AB、用毛皮摩擦橡胶棒，由于橡胶棒的原子核束缚核外电子的本领强，会从毛皮夺得电子，即一部分电子从毛皮转移到橡胶棒，所以橡胶棒因有多余的电子带负电，故A错误，B正确；CD、验电器的金属箔片由于带同种电荷相互排斥而张开，金属球上的电荷与两箔片上的电荷电性相同，故CD 错误。
答案：B。
4．（2021•遵义中考）在“会飞的章鱼”实验中，将塑料袋剪成细丝制成“章鱼”，毛巾分别摩擦“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用摩擦后的塑料管靠近“章鱼”，“章鱼”便飞起来，如图所示。
关于该实验下列说法正确的是（）A．毛巾与塑料管摩擦的过程中创造了电荷B．毛巾摩擦后的“章鱼”细丝间会相互吸引C．摩擦后的“章鱼”与毛巾带上了同种电荷D．“章鱼”飞起的原理与验电器工作原理相同解：A、毛巾与塑料管摩擦的过程中电子发生了转移，并非创造了电荷，故A错误；B、毛巾摩擦后的“章鱼”细丝间会因带上同种电荷而相互排斥，故B错误；C、摩擦后的“章鱼”与毛巾一个物体得到电子，另一个物体失去电子，得到电子的物体带负电，失去电子的物体带正电，故C错误；D、“章鱼”飞起的原理是同种电荷相互排斥，与验电器工作原理相同，故D正确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流和电路基础知识汇编及练习测试题一、电流和电路选择题1．在如图的电路中，灯泡L上标有“6V 4W”的字样，当S、S1均闭合时，灯泡正常发光，电压表示数为12V；若再断开S1，灯泡的实际功率变为原来的，则下列选项正确的是（）A. 电路中电源电压为24VB. 电阻R1的阻值为27ΩC. 断开S1后，电压表的示数变大D. 断开S1前后，电流表的示数之比为4：1【答案】B【解析】【解答】解：（1）当S、S1均闭合时，灯泡与电阻R2串联，电压表测R2两端的电压，电流表测电路中的电流，灯泡正常发光时的电压为6V，功率为4W，∵串联电路中总电压等于各分电压之和，∴电源的电压U=U L+U2=6V+12V=18V，故A不正确；∵串联电路中各处的电流相等，∴根据P=UI可得，电路中的电流：I=I L= = = A，根据欧姆定律可得：R L= = =9Ω，R2= = =18Ω；（2）若再断开S1时，灯泡与两电阻串联，电压表测R2两端的电压，电流表测电路中的电流，∵灯泡的实际功率变为原来的，∴根据P=I2R可得，此时电路中的电流即电流表的示数：I′= = = = A，断开S1前后，电流表的示数之比：I：I′= A： A=2：1，故D不正确；电路中的总电阻：R= = =54Ω，∵串联电路中总电阻等于各分电阻之和，∴R1=R﹣R L﹣R2=54Ω﹣9Ω﹣18Ω=27Ω，故B正确；电压表的示数：U2′=I′R2= A×18Ω=6V＜12V，即电压表的示数变小，故C不正确．故选B．【分析】（1）当S、S1均闭合时，灯泡与电阻R2串联，电压表测R2两端的电压，电流表测电路中的电流，灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点求出电源的电压；根据P=UI求出电路中的电流，利用欧姆定律求出灯泡和R2的电阻；（2）若再断开S1时，灯泡与两电阻串联，电压表测R2两端的电压，电流表测电路中的电流，根据灯泡的实际功率变为原来的和P=I2R求出电路中的电流，进一步得出断开S1前后电流表的示数之比，利用欧姆定律求出电路中的总电阻，利用串联电路的电阻特点求出R1的阻值，再利用欧姆定律求出电压表的示数．2．在如图所示的电路中，电源电压不变．闭合电键S后，灯L1、L2都发光．一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】C【解析】【解答】解：A、如果灯泡L1短路，将形成电源短路，电流表被烧坏，电压表示数为零．不符合题意；B、如果灯泡L2短路，整个电路短路，电流表电压表示数都变为零．不符合题意；C、如果灯泡L1断路，电流表测量L2支路电流不受影响，示数不变；电源电压不变，电压表示数不变．符合题意；D、如果灯泡L2断路，不发光；电流表断路无示数、示数变小，但电压表还是测量电源电压，示数不变．不符合题意．故选C．【分析】如图所示，两灯泡并联，电流表测灯L2中电流，电压表测并联电路中电压．根据电流表、电压表在电路中特征来判断．3．某款玩具电动汽车上安装有电动机和小灯泡，它们既可以各自独立工作，又可以同时工作。
如图所示的电路中，符合上述要求的是（）A. B. C. D.【答案】 D【解析】【解答】玩具车上的电动机和灯泡可以分别工作，则电路是并联电路，每个支路有单独的开关，D符合题意。
故答案为：D.【分析】并联电路中各支路的用电器可以互不影响的工作。
4．妈妈买了一个便携式榨汁机，小明通过阅读说明书.他了解到为保障安全，该榨汁机设置了电源开关S和安全开关S1，当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动开始榨汁.下列四张电路图中符合要求的是（）A. B. C. D.【答案】 C【解析】【解答】电路中的开关都闭合时，用电器才能工作，此时电路中的开关和用电器是串联的，C符合题意。
故答案为：C.【分析】电路中多个开关共同控制用电器时，各个开关和用电器是串联的。
5．小明同学将用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中，下列判断正确的是（）A. 用丝绸摩擦玻璃棒时，有电子从丝绸转移到玻璃棒上B. 与金属球接触后，玻璃棒和金属球上带有同种电荷C. 玻璃桥和验电器都带正电荷，正电荷从玻璃棒转移到验电器上D. 金属箔张开是因为异种电荷相互排斥【答案】 B【解析】【解答】A.当丝绸和玻璃棒摩擦时，电子从玻璃棒转移到丝绸上，A不符合题意；B.当玻璃棒和金属球接触后，玻璃棒和金属球带相同的电荷，B符合题意；C.在玻璃棒和金属球接触时，电子从金属球转移到玻璃棒上，C不符合题意；D.金属箔张开角度，是因为同种电荷相排斥，D不符合题意。
故答案为：B.【分析】不同物体摩擦时，丢失电子的物体带正电，验电器的工作原理是同种电荷相排斥。
6．某种电脑键盘清洁器有两个开关,开关 ,只控制照明用的小灯泡L,开关只控制吸尘器电动机M。
在如图所示的四个电路图中,符合上述要求的是（）A. B. C. D.【答案】 D【解析】【解答】根据电路要求，两个开关分别控制不同用电器，则电路是并联电路，各支路有单独的开关和用电器，D符合题意。
故答案为：D.【分析】根据电路要求，各用电器互不影响的电路是并联电路。
7．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A--0.4A之间时电子元件才能正常工作。
若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）A. 电子元件工作时，电阻保持不变B. 电子元件处于正常工作状态时，电路消耗的最小功率为3.6WC. 当P在中点时，电子元件与滑动变阻器的电压之比为1∶1D. 为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5Ω--70Ω【答案】D【解析】【解答】A、由图乙可知电子元件工作时，电压与电流的关系不是经过坐标原点的一条直线，电压与电流的比值是变化的，即电阻是变化的，A不符合题意；B、由图乙知电子元件处于正常工作状态时，电路中的最小电流为0.1A，电路消耗的最小功率为P＝UI=9Ｖ×0.1Ａ=0.9W，B不符合题意；C、当P在中点时，滑动变阻器接入电路的阻值为50Ω；由图乙可知电子元件处于正常工作状态时的电阻最小值为R1==10Ω，最大值为R1==20Ω,根据串联分压的规律可知，电子元件正常工作时的电阻与滑动变阻器的电阻不相等，那么电子元件与滑动变阻器的电压之比不可能为1:1，C不符合题意；D、当电路中的电流为0.4A时，滑动变阻器的阻值最小，由图乙知此时电子元件两端的电压为4V，滑动变阻器两端的电压为U p=9V-4V=5V,R p==12.5Ω；当电路中的电流为0.1A时，滑动变阻器的阻值最大，由图乙知此时电子元件两端的电压为2V，滑动变阻器两端的电压为U p=9V-2V=7V,Rp==70Ω，D符合题意。
故答案为：D。
【分析】A、从图象可知，电流与电子元件两端的电压不是正比关系分析判断；B、电子元件处于正常工作状态时，电路消耗的最小功率根据公式P=UI可求；C、当P在中点时，无法判断电子元件与滑动变阻器电阻的大小关系，根据电阻的分压特点可知无法确定当P在中点时电子元件与滑动变阻器的电压之比；D、由图象可知，电路电流最小为0.1A，电流最大为0.4A，根据图乙找到对应的电压，根据串联电路电压的规律求出滑动变阻器两端的电压，根据欧姆定律求出滑动变阻器接入电路的电阻．8．如图所示，电源电压保持不变，电阻R1=R2=R3=10Ω．当S1、S2都断开时，电流表示数为1A，则（）A. 电源电压为30VB. 当S1、S2都闭合时，电流表示数为2AC. 当闭合S1、断开S2时，R1的功率为10WD. 当S1、S2都闭合时，整个电路消耗的功率最大【答案】 D【解析】【解答】A、电源电压：U=I（R1+R2）=1A×（10Ω+10Ω）=20V；A不符合题意；B、当S1、S2都闭合时，R2、R3并联，电流表的示数：I= + = + =4A，B不符合题意；C、当闭合S1、断开S2时，R1被短路，R1两端电压和通过的电流为零，因此R1的功率为0；C不符合题意；D、当S1、S2都闭合时，R2、R3并联，电路中的总电阻最小，由欧姆定律可知，电流表的示数最大，根据P=UI可知，此时整个电路消耗的功率最大；D符合题意。
故答案为：D。
【分析】弄清开关的断开、闭合造成的电路的连接形式的变化是解决本问题的关键。
灵活运用欧姆定律公式以及功率公式进行计算。
（1）当S1、S2都断开时，R1、R2串联，根据U=IR即可求出电源电压；（2）当S1、S2都闭合时，R2、R3并联，根据欧姆定律即可求出电流表的示数；（3）当闭合S1、断开S2时，R1被短路，电路为R2的基本电路，确定R1两端的电压和通过的电流，利用P=UI即可求出R1的功率；（4）确定电流表示数最大的情况即为电路消耗功率最大。
9．以下估测与实际情况相符的是（）A. 人体感觉舒适的环境温度约为40℃B. 一支新的中华牌2B铅笔的长度约为30cmC. 教室里的日光灯正常工作时电流约为1.8AD. 一本九年级物理课本平放在水平桌面上对桌面的压强大约是52Pa【答案】 D【解析】【解答】解：A、人体正常体温在37℃左右，感觉舒适的温度在23℃左右．A不符合题意；B、中学生伸开手掌，大拇指指尖到中指指尖的距离大约18cm，中华2B铅笔的长度略小于18cm，在16cm左右．B不符合题意；C、电冰箱正常工作电流在1A左右，教室中日光灯的工作电流比1A小得多，在0.2A左右．C不符合题意；D、九年级物理课本的重力在G=2.6N左右，平放时与桌面的接触面积约S=500cm2=0.05m2，对水平桌面的压强约p= =52Pa．D符合题意．故答案为：D．【分析】根据学生对日常生活中温度、长度、电流大小和压强的计算解答.10．毫州市公交车后门扶杆上均装有有一个色按钮（如图），每一个按钮相当于一个开关。
当乘客按下任一按钮。
驾驶台上的指示亮，提醒司机有人下车。
下列电路图能实现上述目标的是（）A. B.C. D.【答案】 B【解析】【解答】由题意可知两个按钮开关可以独立工作、互不影响，它们是并联的，指示灯在干路上。
故B选项符合题意。
故答案为：B。
【分析】根据题意得出两开关的连接方式是解决本题的关键，判断各电路元件的连接方式可根据：能独立工作的为并联，不能独立工作、相互影响的为串联。
