防污闪涂料
防污闪涂料
目录一、天津市恒迪尔科工贸有限公司简介二、天津市恒迪尔科工贸有限公司资质证件三、纳米含填料单组分RTV长效防污闪涂料技术说明四、电力工业部电气设备质量检验测试中心RTV试验报告五、电力工业部电气设备质量检验测试中心PRTV试验报告六、国家电力行业DL／T627-2004标准七、公司部分供货单位一览表天津市恒迪尔科工贸有限公司简介天津市恒迪尔科工贸有限公司是以清华大学及天津市技术物理研究所为技术支持而成立的高科技民营企业。
公司创始于2001年，坐落在天津市南开区科技园区，2004年公司通过了IS09001：2000国际标准认证。
公司以其先进的经营理念和管理模式为依托，凭借坚实的技术后盾和先进的生产工艺，通过不懈努力解决了在恶劣天气环境下如何保证电网安全运行的种种难题，应用高科技纳米技术研制出有色纳米含填料单组份R1W防污闪涂料，业已投放市场，取得了显著的社会效益和经济效益并赢得广泛的社会赞誉，为电力系统安全运行及降低营运成本做出了巨大的贡献。
我公司采用先进技术对RTV涂料进行了充分研究，开发出了高效含填料RTW涂料(即带颜色的RTV涂料)。
这种涂料的技术指标不仅完全满足DL ／T627-2004《绝缘子用常温固化硅橡胶防污闪涂料》等标准的要求，而且其中关键性技术指标及性能与同类产品相比，也有了大幅度的提高。
高效含填料砌Ⅳ涂料利用纳米技术实现了使RTV有颜色的梦想——不仅避免了RTV施涂过程中可能出现的漏洞，而且还便于用户验收管理。
公司具备一支高素质及多年施工经验的RTV施涂队伍，使恒迪尔成为国内集RTV研发、生产、实验、销售、施工于一体的综合性公司。
公司用户遍及天津、河北、河南、宁夏、山东、江苏、新疆、东北等省市，产品在冶金、水泥、化工、矿山及盐雾等各种污秽环境广泛应用，在实际应用中得到用户高度评价。
05年我公司在RTV研发基础上研制出RTV升级替代产品PRTV。
PRTV 防污闪涂料，是一种电力系统用新型电气功能材料，是专为电网及各发、输、用电客户持久性彻底消除设备污闪隐患而设计的，产品具有独特的化学组成及结构，达到并超过热硫化硅橡胶的物理电气性能，更优异、更持久的憎水迁移性等综合性能，产品设计使用寿命20年，为电瓷设备永久性反污提供了一种新的技术措施公司以确保电网安全运行为使命，愿与社会各界有识之士携手共创美好明天!纳米含填料单组份RTV长效防污闪涂料技术说明及应用前言：我国的反污闪措施在没有使用RTV技术以前，主要是依靠人工清扫、涂硅油、水冲洗等手段来实现的。
防污闪涂料施工技术措施
防污闪涂料施工技术措施内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）防污闪涂料施工技术措施编制单位：联系人：联系电话：编制日期：2008年3月2日防污闪涂料施工技术措施一、概述架空线路污闪事故是一种影响面广，危害性大的事故，随着工业的发展，空气被污染程度愈来愈重，线路的污闪事故也日益增多。
污闪事故有明显的季节性，污秽季节一般为从初秋到来年初春。
我国东北、西北地区约200天，华北地区约180天，华东地区约120天。
在污秽季节内，绝缘子串表面积污多，等值附盐密度大，如未及时清扫，遇潮湿天气很可能发生污闪。
污闪事故面积大，维持时间长。
污闪一旦发生，往往不能依靠重合闸迅速恢复送电，有时还会导致导线断线事故。
因此，在处理污闪事故时，需要更换一批损坏的绝缘子，更换损坏的导线，还要清扫绝缘子，处理事故时间长，停电损失也大，所以大面积污闪事故常为恶性事故。
由于污秽问题的严重性，在一些大城市、工业区附近，污闪跳闸次数已经大大超过雷击跳闸次数。
我国现在污闪事故造成的损失电量为雷害的倍。
二、污闪事故的原因线路在运行过程中，绝缘子表面难免粘附一些污秽物。
这污秽物一般均有一定的导电性和吸温性，在温度较大的条件下会大大降低绝缘子的绝缘水平，从而加大绝缘子表面泄漏电流，以致在工作电压下也能发生绝缘子闪络事故。
1、污秽的种类：自然污秽、工业污秽、生活污秽等；2、污秽事故的发生：污秽事故的沿面放电（简称污闪）是在工频运行电压长期作用下产生的。
普通的灰尘容易被雨水冲刷掉，所以对绝缘性能影响不大。
可是工业粉尘附着在绝缘子表面上形成一层薄膜，就不易被雨水冲掉，因此对绝缘子影响很大。
污秽物质在干燥情况下，电阻很大，导电不好，对线路安全运行没有很大危险。
但在雾、雨的潮湿天气里，绝缘子表面污物吸收水分而呈离子状态，此时电导大为增加，泄漏电流也急剧增加。
泄漏电流大小与积污量、污秽物的导电性能、污层吸潮性能的强弱以及水的导电性能有关。
浅谈防污闪涂料（PRTV）带电喷涂

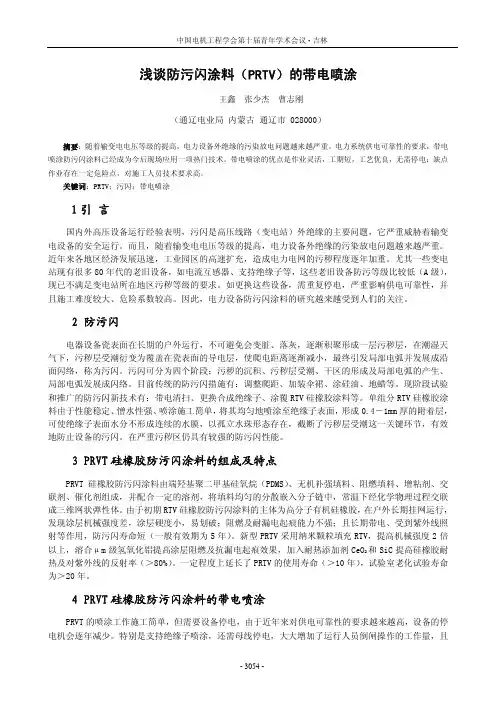

浅谈防污闪涂料（PRTV）的带电喷涂王鑫 张少杰 曹志刚（通辽电业局 内蒙古 通辽市 028000）摘要：随着输变电电压等级的提高，电力设备外绝缘的污染放电问题越来越严重。
电力系统供电可靠性的要求，带电喷涂防污闪涂料已经成为今后现场应用一项热门技术。
带电喷涂的优点是作业灵活，工期短，工艺优良，无需停电；缺点作业存在一定危险点，对施工人员技术要求高。
关键词：PRTV；污闪；带电喷涂1引 言国内外高压设备运行经验表明，污闪是高压线路（变电站）外绝缘的主要问题，它严重威胁着输变电设备的安全运行。
而且，随着输变电电压等级的提高，电力设备外绝缘的污染放电问题越来越严重。
近年来各地区经济发展迅速，工业园区的高速扩充，造成电力电网的污秽程度逐年加重。
尤其一些变电站现有很多80年代的老旧设备，如电流互感器、支持绝缘子等，这些老旧设备防污等级比较低（A级），现已不满足变电站所在地区污秽等级的要求。
如更换这些设备，需重复停电，严重影响供电可靠性，并且施工难度较大、危险系数较高。
因此，电力设备防污闪涂料的研究越来越受到人们的关注。
2 防污闪电器设备瓷表面在长期的户外运行，不可避免会变脏、落灰，逐渐积聚形成一层污秽层，在潮湿天气下，污秽层受潮衍变为覆盖在瓷表面的导电层，使爬电距离逐渐减小，最终引发局部电弧并发展成沿面闪络，称为污闪。
污闪可分为四个阶段：污秽的沉积、污秽层受潮、干区的形成及局部电弧的产生、局部电弧发展成闪络。
目前传统的防污闪措施有：调整爬距、加装伞裙、涂硅油、地蜡等。
现阶段试验和推广的防污闪新技术有：带电清扫、更换合成绝缘子、涂覆RTV硅橡胶涂料等。
单组分RTV硅橡胶涂料由于性能稳定、憎水性强、喷涂施工简单，将其均匀地喷涂至绝缘子表面，形成0.4－1mm厚的附着层，可使绝缘子表面水分不形成连续的水膜，以孤立水珠形态存在，截断了污秽层受潮这一关键环节，有效地防止设备的污闪。
在严重污秽区仍具有较强的防污闪性能。
防污闪涂料施工技术要求措施
防污闪涂料施工技术措施编制单位：联系人：联系电话：编制日期：2008年3月2日防污闪涂料施工技术措施一、概述架空线路污闪事故是一种影响面广，危害性大的事故，随着工业的发展，空气被污染程度愈来愈重，线路的污闪事故也日益增多。
污闪事故有明显的季节性，污秽季节一般为从初秋到来年初春。
我国东北、西北地区约200天，华北地区约180天，华东地区约120天。
在污秽季节内，绝缘子串表面积污多，等值附盐密度大，如未及时清扫，遇潮湿天气很可能发生污闪。
污闪事故面积大，维持时间长。
污闪一旦发生，往往不能依靠重合闸迅速恢复送电，有时还会导致导线断线事故。
因此，在处理污闪事故时，需要更换一批损坏的绝缘子，更换损坏的导线，还要清扫绝缘子，处理事故时间长，停电损失也大，所以大面积污闪事故常为恶性事故。
由于污秽问题的严重性，在一些大城市、工业区附近，污闪跳闸次数已经大大超过雷击跳闸次数。
我国现在污闪事故造成的损失电量为雷害的9.3倍。
二、污闪事故的原因线路在运行过程中，绝缘子表面难免粘附一些污秽物。
这污秽物一般均有一定的导电性和吸温性，在温度较大的条件下会大大降低绝缘子的绝缘水平，从而加大绝缘子表面泄漏电流，以致在工作电压下也能发生绝缘子闪络事故。
1、污秽的种类：自然污秽、工业污秽、生活污秽等；2、污秽事故的发生：污秽事故的沿面放电（简称污闪）是在工频运行电压长期作用下产生的。
普通的灰尘容易被雨水冲刷掉，所以对绝缘性能影响不大。
可是工业粉尘附着在绝缘子表面上形成一层薄膜，就不易被雨水冲掉，因此对绝缘子影响很大。
污秽物质在干燥情况下，电阻很大，导电不好，对线路安全运行没有很大危险。
但在雾、雨的潮湿天气里，绝缘子表面污物吸收水分而呈离子状态，此时电导大为增加，泄漏电流也急剧增加。
泄漏电流大小与积污量、污秽物的导电性能、污层吸潮性能的强弱以及水的导电性能有关。
当泄漏电流增加时，绝缘子表面某些污层较薄的地方或潮湿程度较轻的地方，尤其像直径最小的绝缘子钢脚附近电流密度大的地方，局部污秽首先发热烘干，形成高电阻的干燥带。
PRTV防污闪施工方案
PRTV防污闪涂料涂装施工方案一、PRTV防污闪涂料基本特点1、PRTV防污闪涂料具有优良的热稳定性、电绝缘性、耐侯性、耐臭氧和透气性、无毒无味，同时这种橡胶最显著的特点是室温下无须加热、加压即可就地固化，使用极其方便。
在航天航空、电子、化工、建筑材料、汽车工业等众多领域中广泛应用。
2、PRTV防污闪涂料作为有机涂料涂敷于输变电设备的电瓷外绝缘表面，具有优异的憎水性，这是因为其非极性固体分子与表面水分子之间的作用力（吸引力）要小于水分子间的内聚力。
同时，PRTV内含有大量的游离态有机硅低聚物和小分子基团，这些物质都具有憎水性，当PRTV表面积累污秽后，PRTV内游离态憎水物质逐渐向污秽表面扩散，从而使污秽层也具有憎水现象。
在雾、露、毛毛雨等潮湿气象条件下，污秽层很难湿润，即使吸附些水分，也仅以不连续的小水珠的形式存在，不会形成连接的水膜，从而抑制了泄漏电流及局部电弧的产生和发展，显著地提高了绝缘子的耐污闪电压。
二、编制依据1. 《绝缘子用常温固化硅橡胶防污闪涂料》DL/T 627—20042.《带电作业技术管理制度及电业安全工作规程》（华北电力科学研究院）3.《输电线路运行及检修调度管理制度》YJ-XLDD-0309014. 《带电作业操作导则》（国家电力公司安全运行及发输电部）5.《涂装前钢材表面锈蚀等级和除锈等级》BG8923-886.《漆膜附着力测定法》GB/1720-88三、施工准备1.机械设备、检测仪器的准备1.1 防污闪涂料工程在开工前，所有机械设备、施工用具（台秤、温度计、搅拌器等）及检测仪器运抵施工现场，并对机械设备进行调试运行，检查检测仪器是否完好，如有问题及时整改解决。
1.2材料准备1.2.1厂家提供的原料必须进行试刷、检查验收，须有“出厂合格证”，对不合格的材料不得使用。
1.2.2备有防雨蓬布、防火器材，制定有效的防火、防雨措施。
1.2.3 防污闪涂料工程施工所用的钢丝刷、砂布等施工用具和安全带等劳保用品，要按照施工进度所需数量在贵方要求期限内备齐，运抵施工现场。
防污闪技术措施

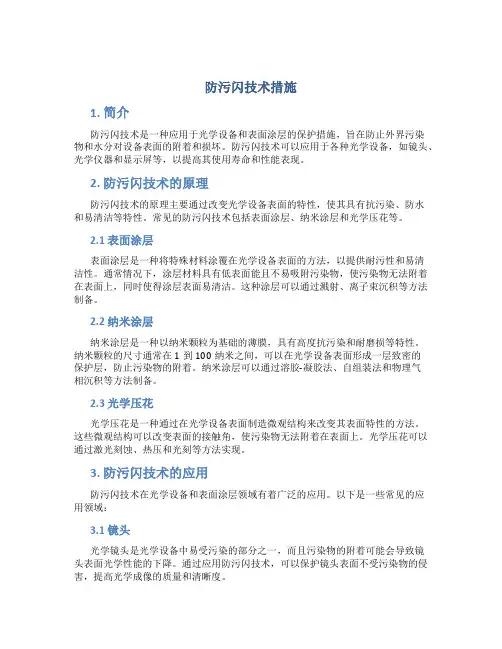

防污闪技术措施1. 简介防污闪技术是一种应用于光学设备和表面涂层的保护措施，旨在防止外界污染物和水分对设备表面的附着和损坏。
防污闪技术可以应用于各种光学设备，如镜头、光学仪器和显示屏等，以提高其使用寿命和性能表现。
2. 防污闪技术的原理防污闪技术的原理主要通过改变光学设备表面的特性，使其具有抗污染、防水和易清洁等特性。
常见的防污闪技术包括表面涂层、纳米涂层和光学压花等。
2.1 表面涂层表面涂层是一种将特殊材料涂覆在光学设备表面的方法，以提供耐污性和易清洁性。
通常情况下，涂层材料具有低表面能且不易吸附污染物，使污染物无法附着在表面上，同时使得涂层表面易清洁。
这种涂层可以通过溅射、离子束沉积等方法制备。
2.2 纳米涂层纳米涂层是一种以纳米颗粒为基础的薄膜，具有高度抗污染和耐磨损等特性。
纳米颗粒的尺寸通常在1到100纳米之间，可以在光学设备表面形成一层致密的保护层，防止污染物的附着。
纳米涂层可以通过溶胶-凝胶法、自组装法和物理气相沉积等方法制备。
2.3 光学压花光学压花是一种通过在光学设备表面制造微观结构来改变其表面特性的方法。
这些微观结构可以改变表面的接触角，使污染物无法附着在表面上。
光学压花可以通过激光刻蚀、热压和光刻等方法实现。
3. 防污闪技术的应用防污闪技术在光学设备和表面涂层领域有着广泛的应用。
以下是一些常见的应用领域：3.1 镜头光学镜头是光学设备中易受污染的部分之一，而且污染物的附着可能会导致镜头表面光学性能的下降。
通过应用防污闪技术，可以保护镜头表面不受污染物的侵害，提高光学成像的质量和清晰度。
3.2 显示屏显示屏是我们日常生活中广泛使用的光学设备之一，而且常常容易被手指留下的污垢和指纹所污染。
防污闪技术的应用可以有效地减少显示屏的污染，同时减少对显示效果的影响，保证用户获得更好的使用体验。
3.3 光学仪器各种光学仪器，如显微镜、激光装置等，都需要保持表面的清洁和稳定性。
防污闪技术的应用可以减少仪器表面的污染，降低清洁频率和维护成本，提高仪器的可靠性和使用寿命。
防污闪涂料施工技术措施
防污闪涂料施工技术措施编制单位：联系人：联系电话：编制日期：防污闪涂料施工技术措施一、概述架空线路污闪事故是一种影响面广，危害性大的事故，随着工业的发展，空气被污染程度愈来愈重，线路的污闪事故也日益增多。
污闪事故有明显的季节性，污秽季节一般为从初秋到来年初春。
我国东北、西北地区约200天，华北地区约180天，华东地区约120天。
在污秽季节内，绝缘子串表面积污多，等值附盐密度大，如未及时清扫，遇潮湿天气很可能发生污闪。
污闪事故面积大，维持时间长。
污闪一旦发生，往往不能依靠重合闸迅速恢复送电，有时还会导致导线断线事故。
因此，在处理污闪事故时，需要更换一批损坏的绝缘子，更换损坏的导线，还要清扫绝缘子，处理事故时间长，停电损失也大，所以大面积污闪事故常为恶性事故。
由于污秽问题的严重性，在一些大城市、工业区附近，污闪跳闸次数已经大大超过雷击跳闸次数。
我国现在污闪事故造成的损失电量为雷害的9.3倍。
二、污闪事故的原因线路在运行过程中，绝缘子表面难免粘附一些污秽物。
这污秽物一般均有一定的导电性和吸温性，在温度较大的条件下会大大降低绝缘子的绝缘水平，从而加大绝缘子表面泄漏电流，以致在工作电压下也能发生绝缘子闪络事故。
1、污秽的种类：自然污秽、工业污秽、生活污秽等；2、污秽事故的发生：污秽事故的沿面放电（简称污闪）是在工频运行电压长期作用下产生的。
普通的灰尘容易被雨水冲刷掉，所以对绝缘性能影响不大。
可是工业粉尘附着在绝缘子表面上形成一层薄膜，就不易被雨水冲掉，因此对绝缘子影响很大。
污秽物质在干燥情况下，电阻很大，导电不好，对线路安全运行没有很大危险。
但在雾、雨的潮湿天气里，绝缘子表面污物吸收水分而呈离子状态，此时电导大为增加，泄漏电流也急剧增加。
泄漏电流大小与积污量、污秽物的导电性能、污层吸潮性能的强弱以及水的导电性能有关。
当泄漏电流增加时，绝缘子表面某些污层较薄的地方或潮湿程度较轻的地方，尤其像直径最小的绝缘子钢脚附近电流密度大的地方，局部污秽首先发热烘干，形成高电阻的干燥带。
液体硅橡胶防污闪涂料的研制
命(心H 看料，2021, 35 (3) : 11 -16SILICONE MATERIAL研究・开发液体硅橡胶防污闪涂料的研制**收稿日期：2021 -01 -25O作者简介：陈相全(1993-),男，助理工程师，主要从事 硅橡胶的研发。
E-mail ： 1805232008@qq. com o*基金项目：四川省院省校合作项目(2019YFSY0006) o陈相全I,翟天元2,祝雷I,陈东1(1.成都硅宝科技股份有限公司，成都610000；2.硅宝(深圳)研发中心有限公司，广东深圳518108)摘要：以端乙烯基硅油为基料，添加气相法白炭黑、白炭黑表面处理剂、表面处理助剂等制得液体硅橡胶(LSR)防污闪涂料，探讨了白炭黑表面处理剂种类和用量、表面处理助剂用量、气相法白炭黑、二甲基硅油用量对LSR 防污闪涂料性能的影响。
结果表明，制备LSR 防污闪涂料的较佳条件为：比表面积为300 n?/g 的气相法白炭黑占端乙烯基硅油质量分数28%、白炭黑表面处理剂选择六甲基二硅氮烷且用量7份、表面处理助剂四甲基二乙烯基二硅氮烷用量1份、二甲基硅油用量20份；该条件下制得的LSR 防污 闪涂料的黏度为2 631 mPa-s,邵尔A 硬度为33度、拉伸强度为3. 7 MPa 、拉断伸长率为331%、撕裂强度为12. 3 kN/叫 憎水迁移性能为HC2级，其浸涂的绝缘子均能够通过陡波试验，涂层厚度约0.4 mm,且涂 料硫化过程中无小分子释放。
关键词：液体硅橡胶，防污闪，涂料，憎水迁移性，陡波试验中图分类号：TQ333. 93文献标识码：A doi ：10.11941/j. issn. 1009 - 4369. 2021. 03. 003电力行业是影响经济发展的基础产业，随着我国社会经济的飞速发展，电力输电容量和设备 电压等级不断提高。
但在空气污染、恶劣环境等因素的影响下，电力系统可能发生污闪事故，给 国民经济带来损失，因此提升电力系统的防污闪性能成为重要研究方向⑴。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防污闪涂料
室温硫化硅橡胶（Room Temperature Silicone Rubber）简称RTV防污闪涂料，从2000年至今以其长效、免维护等突出特点作为一种新技术、新材料在国内得到快速发展和广泛应用。
在我国RTV涂料经历了由多组份、双组份、单组份的发展过程，经多年挂网运行，单组份RTV长效防污闪涂料、单组分PRTV超长效防污闪涂料，产品质量优异，在全国十几个省市得到了应用，有近十年的成功运行经验，得到了广大工程技术人员和工人同志的欢迎和赞扬，为电力系统安全稳定运行作出了贡献。
成分组成：
三氯乙烯、四氯乙烯、科玺有机复合溶剂、KX-240H等成分组成。
机理简述：
涂料的憎水性和憎水的迁移性是显著提高污闪电压等级的关键。
涂料涂敷在电瓷表面，固化后形成一层胶膜。
该胶膜在洁净条件下有优良的憎水性，当胶膜表层被污秽覆盖后，胶膜内的小分子憎水基团能很快地窜过污秽层，迁移到污秽层表面，使污层表面也具有优异的憎水性。
这样，在雾、露、毛毛细雨等潮湿气候条件下，污层表面很难湿润,若长时间使污层湿润后，污层表面也不会形成水流和水膜，而是以众多不连续的小水珠而独立存在，从而大大地扼制了泄露电流的产生，显著地提高了绝缘子的污闪电压。
技术指标：
序
号
项目标准要求涂料技术指标
1外观色泽均匀，无明显机械杂质和絮状物色泽均匀，无明显机械杂质
和絮状物
2表干时间<45（min）15～17（min）
3憎水
性
憎水性
Qav（°）≥100°、Qmin（°）≥90°
HC1～HC2级
Qav（°）105～107、95～97°
HC1 级憎水性的减弱
特性
Qav（°）≥90°、Q min（°）≥85°
HC3～HC4级
Qav（°）93～94、87～88°
HC1 级～HC2级憎水性的恢复
特性
Qav（°）≥95°、Q min（°）90°
HC2～HC3级
Qav（°）103～104、97～99°
HC1 级憎水性的迁移
特性
Qav（°）≥100°、Q min（°）90°
HC 2～HC 3级
Qav（°）113～114、103～
106°
HC1 级
4体积电阻率Pv（Ω.m）≥1×14次方1.63×14次方～1.8×14次
方
5相对介电常数εr≤3.0εr 2.78～2.81
6介损正切值tgδ（%）≤0.3tgδ（%）0.26～0.27 7介电强度E（Kv/mm）≥18E（Kv/mm）22.2～22.8 8耐电蚀损性不低于TMA4.5级TMA4.5级
9附着力划圈法：优于2级1级
10耐磨性≤0.05（g）0.031～0.033（g）
11耐化学试剂
在25.3%的酸、碱、盐试剂中作用
24h，应无脱落、起皱、起泡、变色
无脱落、起皱、起泡、变色耐油性
在100°C的变压器油中作用24h、
应无脱落、起皱、起泡、变色
无脱落、起皱、起泡、变色
12工频湿闪电压有涂层绝缘子工频湿闪电压相对于
无涂料绝缘子湿闪电压不得降低
U1=51.5～51.6KV
U2=46.7KV
13耐污闪电压U1/U2≥1.5U1/U2 2.01～2.03
14可燃性优于FV-2级FV-0级
15固体含量固体含量（%）≥50固体含量（%）54.7～55.0 16剪切强度T（Mpa）≥3.0T（Mpa）3.06
17抗撕裂强度≥12KN/m17.92～20.12KN/m
18耐老化涂层经过1700h盐雾试验后（1）每
串瓷瓶不超过3汶无过流中断；（2）
无漏电痕迹,电蚀损未达到瓷表面；
（3）憎水迁移性是HC2～HC3级；（4）
粘接拉伸剪切强度不小于3.0Mpa
（1）无过流中断；（2）无
漏电痕迹,电蚀损未达到瓷
表面；（3）憎水迁移性是HC1
级；（4）粘接拉伸剪切强度
分别是：3.01Mpa、3.00Mpa、：
3.00Mpa、2.98Mpa、3.03Mpa
原文链接/sites/xxtl.html。
