升阻互补型垂直轴风轮的结构动态分析
一种垂直轴风力发电机结构设计(2)

3.2 基准时间的产生 硬 件 电 路 决 定 了 单 片 机 的 机 器 周 期 是 1uS。 定 时 器 0 设 置 为 16
位定时器,最大定时长度为:1uS×65536=65.536mS。 可以看出,16 位定 时器无法实现时间长度为 1S 的定时。 为了实现 1S 定时,定时器 0 的 定时时间设置为 10mS,可得:定时器装填值=10mS÷1uS=10000=2710H 由此可 以 求 出 TH0 和 TL0 的 装 填 值 分 别 是 :TH0=27H;TL0=10H。 这 样得到一个 10mS 的基准时间。 同时程序中设置了一个 100 进制基准 时间计数器,其作用是每 10mS 基准时间中断基准时间计数器加 1。 记 录到 100 次 10mS 基准时间时,基准时间 计 数 器 溢 出 ,产 生 一 个 1S 时 间基准,同时基准时间计数器清零。 这样就得到了一个长度为 1S 的系 统基准时间。 3.3 时间计数器
本垂直轴风力发电机结构紧凑,由于风机支架高度低,不仅安装 维修成本不高、而且安装维修方便,使用过程中无需根据风向通过控 制系统调整风机叶片的迎风角度,故具有使用安全可靠,适用范围广, 迎风效果好等特点,叶片随风向自动调节,能够实现风力发电机处于 持续稳定的工作状态。
3 结论
垂直轴风力发电机以其在节能环保和性价比上的突出优势,得到
【关键词】垂直轴;风力;发电机;设计
0 引言
风力发电作为一种新型能源,具有无污染、绿色环保等特点,已被 人们认知并广泛使用。 人类利用风能发电起源于 19 世纪末的丹麦,但 是直到上世纪 70 年代前, 美国等西方经济发达国家为需求替代石油 的能源,投入了大量科研经费,利用空气动力学、结构力学、材料学和 计算机技术研制风力发电机技术,开创了风能利用的新时代[1]。 由于人 们普遍认为垂直轴风轮的尖速比不可能大于 1,风能利用率低于水平 轴风力发电机 , [1][2] 因而造成垂直轴发电机未得到设计开发 。 随着科技 水平的不断发展和进步,人们逐渐认识到垂直轴风轮的尖速比不大于 1 仅仅适用于阻力型风轮,而升力型风轮的尖速比甚至可以达到 6,并 且风能利用率也不低于水平轴发电机[1][2]。 近年来 ,越来越多的机构和 个人开始研究垂直轴风力发电机 ,并取得了长足的发展[2][3][4] 。
风力发电机分类及特点分析

齿轮箱
DFIG
电网
转子侧 变换器
网侧 变换器
双馈式变速恒频风力发电系统结构框图
电气工程与自动化学院
第三章 风力发电
3)运动部件少,由磨损等引起的 故障率很低,可靠性高。
4)采用全功率逆变器联网,并网、 解列方便。
5)采用全功率逆变器输出功率完 全可控,如果是永磁发电机则 可独立于电网运行。
缺点是: 由于直驱型风力发电机组 没有齿轮箱,低速风轮直接 与发电机相连接,各种有害 冲击载荷也全部由发电机系 统承受,对发电机要求很高。 同时,为了提高发电效率, 发电机的极数非常大,通常 在100极左右,发电机的结构 变得非常复杂,体积庞大, 需要进行整机吊装维护。
风力发电机分类及特点
李少龙
第三章 风力发电
课件
2020/3/3
了解风力发电机的分类 双馈式和直驱式风力发电机介绍
电气工程与自动化学院
第三章
课件
按照风轮形式分类
风力发电
2020/3/3
(1)垂直轴风力发电机组
垂直轴风轮按形成转矩的机理分为阻力型和升力型。 阻力型的气动力效率远小于升力型,故当今大型并网型垂 直轴风力机的风轮全部为升力型。
直驱式风力发电系统大多都使用永磁同步发电机发电,无需励磁 控制,电机运行速度范围宽、电机功率密度高、体积小。随着永磁 材料价格的持续下降、永磁材料性能的提高以及新的永磁材料的出 现,在大、中、小功率、高可靠性、宽变速范围的发电系统中应用 的越来越广泛。
第二章-风力机的基本理论及工作原理

4)风杯式阻力差风力机 两个半球面杯对称安装在转轴两 侧,球面方向相反。一个凸面向 风,另一个凹面向风,显然在相 同风力下后者对风的阻力比前者 大。
叶轮由两片垂直的叶片阻成,叶片 截面为流线型的对称翼型,以相反方 向安装在转轴两侧。
17
达里厄风力机在低风速下运转困难, 要在较高的风力下,风轮转速达到 叶尖速比为3.5以上才可能正常运 转,在尖速比为4-6可获较高的功 率输出。下图为达里厄风力机的功 率系数与叶尖速比的关系曲线。
达里厄风力机对叶片截面 形状(翼型)选择与外表光洁 度要求比较高。达里厄风力机 不能单靠风力自起动,必须依 靠外力起动使叶尖速比达到 3.5以上时才能依靠升力运转。 典型的达里厄风力机翼片不是 直的,而是弯成弧形,两翼片 合成一个φ形。
关系到叶片的攻角,是分析
风力机性能的重要参数。
10
实度比
▪ 风力机叶片的总面积与风通过风轮的面积(风轮扫掠面积) 之比称为实度比(容积比),是风力机的一个参考数据。
▪ 左图为水平轴风力机叶轮,S为每个叶片对风的投影面积, B为叶片个数,R为风轮半径,σ为实度比,
▪ σ=BS/πR2
11
▪ 右图为升力型垂直轴风力机叶轮,C为叶片弦长, B为叶片个数,R为风轮半径,L为叶片长度,σ 为实度比。垂直轴风力机叶轮的扫掠面积为直径 与叶片长度的乘积,
32
风轮的轮毂比(Dh/D):风轮轮毂直径Dh
与风轮直径之比。
U(1-a)

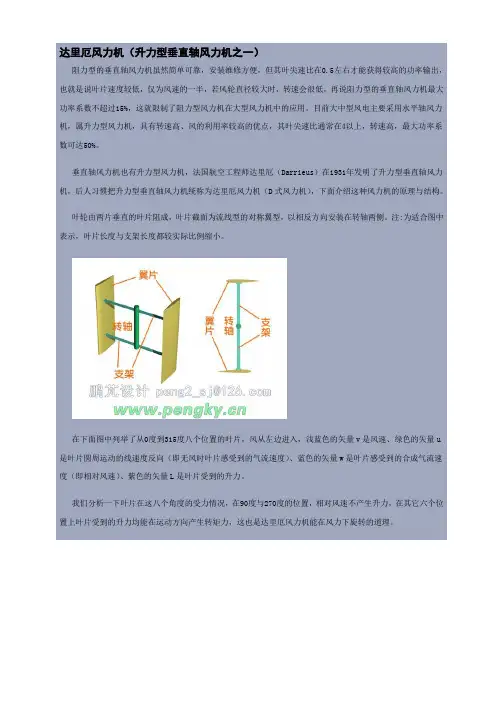

升力型垂直轴风力机

达里厄风力机(升力型垂直轴风力机之一)阻力型的垂直轴风力机虽然简单可靠,安装维修方便,但其叶尖速比在0.5左右才能获得较高的功率输出,也就是说叶片速度较低,仅为风速的一半,若风轮直径较大时,转速会很低,再说阻力型的垂直轴风力机最大功率系数不超过15%,这就限制了阻力型风力机在大型风力机中的应用。
目前大中型风电主要采用水平轴风力机,属升力型风力机,具有转速高、风的利用率较高的优点,其叶尖速比通常在4以上,转速高,最大功率系数可达50%。
垂直轴风力机也有升力型风力机,法国航空工程师达里厄(Darrieus)在1931年发明了升力型垂直轴风力机,后人习惯把升力型垂直轴风力机统称为达里厄风力机(D式风力机),下面介绍这种风力机的原理与结构。
叶轮由两片垂直的叶片阻成,叶片截面为流线型的对称翼型,以相反方向安装在转轴两侧。
注:为适合图中表示,叶片长度与支架长度都较实际比例缩小。
在下面图中列举了从0度到315度八个位置的叶片,风从左边进入,浅蓝色的矢量v是风速、绿色的矢量u 是叶片圆周运动的线速度反向(即无风时叶片感受到的气流速度)、蓝色的矢量w是叶片感受到的合成气流速度(即相对风速)、紫色的矢量L是叶片受到的升力。
我们分析一下叶片在这八个角度的受力情况,在90度与270度的位置,相对风速不产生升力,在其它六个位置上叶片受到的升力均能在运动方向产生转矩力,这也是达里厄风力机能在风力下旋转的道理。
实际上情况要复杂得多,前面分析图是理想状态,是在理想的叶尖速比与没有叶片的阻力时的状态。
叶片推动风轮旋转的转矩力是升力与阻力的合成力在叶片前进方向的分力。
我们取315度时的情况分析一下有阻力的情况,图中黑色的矢量D为叶片受到的阻力,棕色的矢量F是升力L与阻力D的合成力,该力在叶片前进方向的分力M才是实际的转矩力,显然此时的转矩力明显小于理想状况。
而且在180度与270度附近的角度内,升力与阻力的合成力产生的是反向转矩力。
风力机2第5章 风轮的基本理论

• 叶尖速比:它是指风轮外径切向速度与风轮前的风速之比, 也称为风轮的高速性系数。
风能利用技术 赵振宙
11
风轮叶片受力
• 对于风轮叶片而言,因其旋转运动而受力与机翼的有所 区别。
风能利用技术 赵振宙
12
• 空气流以速度Vw沿风轮轴向通过风轮。若叶片以切
向速度U旋转,则流经叶素的气流速度三角形如图
风能利用技术 赵振宙
3
• 升力型叶片
叶片因风对其产生升力而旋转做功,故被称为升力型叶 片。
风能利用技术 赵振宙
6
• 机翼在空气流中运动的受力分析,图中矢 径的长短表示矢量的大小,其中下表面的 矢量为正压,而上表面的矢量为负压。
风能利用技术 赵振宙
7
• 机翼产生的阻力和升力分别可利用阻力系数 和升力系数 表示。
• 此外,风轮必须在某叶尖速比条 件下获得风能利用系数最佳值。
风能利用技术 赵振宙
47
风轮的功率特性
PR CP 2Vw3A
风能利用技术 赵振宙
48
• 重复对不同叶尖速比进行计 算,则得出风轮风能利用系 数与叶尖速比的关系曲线, 该曲线也称为风轮功率特性 曲线,表达了同一转速下不 同风速的风能利用系数,或 者同一风速下不同转速的风 能利用系数。
CP
1 2
P
AV
3 1
CPp P 0 R 14A(V 112 2 V A 22)13V V (1V2)
2
CP 121VV12
1V2 V1
CP
f (V2 ) V1
风能利用技术 赵振宙
34
CP
f (V2 ) V1
dC Pd V 2/V 1 0
风力发电机的分类及各自特点总结

风力发电机的分类及各自特点总结风力发电机的分类及各自特点总结广州绿欣风力发电机提供更多绿色环保服务请登录查询风力发电机的分类及各自特点总结风力发电机组的分类及各自特点风力发电机组主要由两大部分组成:风力机部分——它将风能转换为机械能;发电机部分——它将机械能转换为电能。
根据风机这两大部分采用的不同结构类型、以及它们分别采用的技术方案的不同特征,再加上它们的不同组合,风力发电机组可以有多种多样的分类。
(1)如依风机旋转主轴的方向(即主轴与地面相对位置)分类,可分为:“水平轴式风机”——转动轴与地面平行,叶轮需随风向变化而调整位置;“垂直轴式风机”——转动轴与地面垂直,设计较简单,叶轮不必随风向改变而调整方向。
(2)按照桨叶受力方式可分成“升力型风机”或“阻力型风机”。
(3)按照桨叶数量分类可分为“单叶片”“双叶片”“三叶片”和“多叶片”型风机;叶片的数目由很多因素决定,其中包括空气动力效率、复杂度、成本、噪音、美学要求等等。
大型风力发电机可由1、2或者3片叶片构成。
叶片较少的风力发电机通常需要更高的转速以提取风中的能量,因此噪音比较大。
而如果叶片太多,它们之间会相互作用而降低系统效率。
目前3叶片风电机是主流。
从美学角度上看,3叶片的风电机看上去较为平衡和美观。
(4)按照风机接受风的方向分类,则有“上风向型”——叶轮正面迎着风向(即在塔架的前面迎风旋转)和“下风向型”——叶轮背顺着风向,两种类型。
上风向风机一般需要有某种调向装置来保持叶轮迎风。
而下风向风机则能够自动对准风向,从而免除了调向装置。
但对于下风向风机,由于一部分空气通过塔架后再吹向叶轮,这样,塔架就干扰了流过叶片的气流而形成所谓塔影效应,使性能有所降低。
(5)按照功率传递的机械连接方式的不同,可分为“有齿轮箱型风机”和无齿轮箱的“直驱型风机”。
有齿轮箱型风机的桨叶通过齿轮箱及其高速轴及万能弹性联轴节将转矩传递到发电机的传动轴,联轴节具有很好的吸收阻尼和震动的特性,可吸收适量的径向、轴向和一定角度的偏移,并且联轴器可阻止机械装置的过载。
阻力型垂直轴风力发电机

阻力型垂直轴风力发电机概述早在1300多年前,中国就已经出现一种古老的垂直轴风车,它利用风力来灌溉,如下图所示,它是由8个风帆组成的风轮。
而在1000年前,波斯也建造了垂直轴的风车来带动他们磨谷的石磨。
水平轴风力发电机最早出现在欧洲,要比垂直轴风力发电机晚很多年,所以垂直轴风力发电机可以称为所有风力发电机的先驱。
而垂直轴风力发电机根据驱动力的不同又可以分为升力型和阻力型垂直轴风力发电机,本文主要介绍阻力型垂直轴风力发电机。
1.阻力型风力发电机的工作原理阻力型垂直轴风力发电机风轮的转轴周围,有一对或者若干个凹凸曲面的叶片,当它们处于不同方位时,相对于它的来风方向所受的推力F是不同的。
风力作用于上述物体上的空气动力差别也很大。
作用力F可表示为:F=1/2?ρ?S·V??C其中ρ——空气密度,一般取1.25(kg/m?)S——风轮迎风面积V——来流风速C——空气动力系数以半球为例,当风吹到半球凹面一侧,c值为1.33,当风吹到半球凸面一侧时,c值为0.34。
对于柱面,当风吹向凹面和凸面时,系数c分别为2.3和1.2。
由于组成风轮的叶片不对称性和空气阻力的差异,风对风轮的作用就形成了绕转轴的驱动力偶,整个风轮随即转动。
阻力型风力发电机的种类及其性能1.杯式风速计是最简单的阻力型风力发电机。
fond风轮这是受到离心式风扇和水力机械中的banki涡轮启示而设计成的一种阻力推进型垂直轴风力发电机,它的名称是根据它的发明者——法国的lafond的名字而得名的。
这种叶片形状的凹面及凸面在受到风力作用后,空气阻力系数差别很大,加上叶片在风里运转时,先使气流吹向一侧,然后运动着的叶片又使气流流向另一侧,这样就产生了一个附加驱动力矩,故这种风轮有较大的启动力矩,它在风速2.5M/s时就能正常起动运转,但是效率较低,能量输出大概是同样迎风面积的水平轴风力发电机的一半。
3.savonius(萨沃尼斯)式风轮(简称“s”轮)这种风力发电机是在1924年由芬兰工程师savonius发明的,并于1929年获得专利。
垂直轴风力机技术讲座四升力型垂直轴风力机相关理论

NS 方程
数值计算法 湍流法
图1
升力型垂直轴风力动特性一样 , 分析升力型
2.1 动量模型
垂直轴风力机叶片气动特性的理论 , 主要有动量理论 、 叶 素理论和叶素动量复合理论 。 然而 , 水平轴风力机叶片的 旋 转 面 与 风 向 垂 直 ,即 来 流 只 穿 过 风 轮 一 次 ,而 对 于 垂 直 轴 风 力 机 来 说 ,风 轮 旋 转 面 与 来 流 平 行 ,风 要 流 入 风 轮 旋 转体内部 。 因此 , 除了要考虑叶片处的气动特性外 , 还要考
为了得到 CF, 考虑图 4 所示的叶片处的速度分布 , 求 出来流相对于叶片的相对流入速度 Vr。
α
Vr R
ω
β
φ
n
单流管模型的出现 , 对升力型垂直轴风力机的性能分 析和计算具有非常重大的意义 , 为后续各种流管模型的提 出奠定了基础 。 由于单流管模型过于简化 , 计算结果往往 高于实验结果 。 1974 年 ,Wilson 和 Lissaman 对单流管模型
图6
双多流管模型
论的计算方法 。 当然二者不是绝对完全独立的 , 彼此也有 交叉和融合 。 目前这 2 种方法都在不断地发展之中 。 数值计算方法的一般步骤 : 首先在叶片周围进行网格 构 建 ;其 次 要 设 定 出 边 界 条 件 和 初 始 条 件 ;最 后 选 择 计 算 模型进行计算 。 图 9 是三角形网格的例子 。 图 10 是利用数 值计算得到的三叶片直线翼垂直轴风力机静态流场的流 迹线图 。
下面以单流管模型为例 , 简要介绍一种升力型垂直轴 风力机气动特性的计算方法 。 如 图 3 所 示 ,速 度 为 V 的 来 流 到 达 风 力 机 处 ,速 度 降 为 Va, 穿过风力机 , 即在风 力 机 尾 流 处 速 度 又 降 为 Vw。 设 风速 减 速 率 为 a , 根 据 动 量 理 论 、 伯 努 力 方 程 和 连 续 方 程 , 可以得到下式 :
