九年级物理下学期第一次模拟考试试题(含答案)
【物理】物理初三年级下册第一次模拟考试精选试卷测试卷(含答案解析)
一、初三物理欧姆定律易错压轴题（难）1．如图（a）是学校实验室型号相同的电子温度计，有几个已经损坏．小明想探究是否是“测温头”（“测温头”就是一个热敏电阻）损坏．（一）他将损坏电子温度计的“测温头”拆下，用如图（b）所示的电路进行测量．（1）请根据图（b）的电路图，将图（c）的实物电路连接完整．（______）（2）小明将一个“测温头”接入电路，闭合开关，发现电流表和电压表的示数如图（d）所示，此测温头内部可能___________（断路/短路）．（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e）所示．小明猜想：①这些“测温头”内部__________（断路/短路）；②这些“测温头”的阻值都很__________（大/小）．小明将一个好的电子温度的“测温头”拆下，接入图（b）的电路中进行测量．结果电流表、电压表的示数仍如图（e）所示．由此验证了猜想②也是正确的．（二）小明调整了实验方案，利用微安表重新实验．（1）如图（f）所示是小明重新设计的实验装置，他记录了各“测温头”的多组“温度—电流”数据．在加热过程中，电压表的示数始终为1.5V不变，某温度时微安表的示数如图（g）所示，此时电流大小为__________μA，热敏电阻的阻值为__________Ω．（2）图（h）是小明根据实验数据绘制的三个“测温头”的“温度—电流”图像．由图像可知，灵敏度最高“测温头”是__________，其阻值随温度的升高而__________（增大减小）．【答案】 短路 断路 大 150 10000 A 减小【解析】【详解】（一）（1）根据电路图连接实物图，电流从电源正极出发，依次流经开关、滑动变阻器、电流表、测温头回到电源负极，同时注意滑动变阻器应接在B 处以满足滑片P 向右滑时接入电路阻值变小，同时电流表选择0~0.6A 、电压表选择0~3V 的量程（并联在测温头两端），注意正极流入负极流出，具体连接情况如下：（2）从图（d ）中可以看出，电流表有示数，即代表电路中有电流经过，电路是通路，并且电压表示数为0，说明测温头没有断路而是处于短路状态；（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e ）所示，电流表示数为0，说明电路中无电流通过，且电压表示数为3V ，有两种可能：①可能这些“测温头”内部处于断路，所以电路中无电流通过，且此时电压表测量电源电压；②可能这些“测温头”的阻值很大，电路中电流非常微弱，所以电流表示数几乎为0，“测温头”由于阻值过大，分压增多，其两端几乎等于电源电压3V 。
2022-2023年下学期九年级第一次模拟考试 (物理)(含答案)232002
2022-2023年下学期九年级第一次模拟考试 (物理)试卷考试总分：70 分 考试时间： 120 分钟学校：__________ 班级：__________ 姓名：__________ 考号：__________一、 选择题 （本题共计 6 小题 ，每题 2 分 ，共计12分 ）1. 如图所示的电路中，电阻阻值．闭合开关后，电阻、两端的电压分别为、，通过、的电流分别为、．下列判断正确的是（ ）A.B.C.D.2. 小明同学利用如图甲所示的电路探究电流与电阻关系，得到如图乙所示的图像源电压恒为．以下有关叙述正确的是（ ）A.实验中电压表示数保持在B.将从换成后，应将滑片向左移．C.实验中，滑动变阻器阻值变化范围为D.将从换成后，正确调节滑动变阻器后，滑动变阻器两端电压变大3. 小明居住的小区中有很多路灯，晚上没有行人时，灯仍然亮着．他想：能不能在晚上没有行人通过时，路灯能自动熄灭呢？通过查资料知道有一种“光控开关”（天黑时自动闭合，天亮时自动断开）；还有一种“声控开关”（有声音时自动闭合，一分钟后，若再无声音就自动断开）．小明利用这两种开关设计了一个“聪明”的电路：（1）白天路灯不亮；（2）晚上有人走动发出声音时，路灯自动亮起来，一分钟后，若再无声音就自动断开．请判断小明设计的电路图是图中的（ ） A.B.C.>R 1R 2S R 1R 2U 1U 2R 1R 2I 1I 2=U 1U 2>U 1U 2=I 1I 2>I 1I 23V 3VR x 5Ω10ΩP 1∼5ΩR x 5Ω10ΩD.4. 灯泡与定值电阻的图象如图所示．若将与串联在的电源上，下列说法正确的是（）A.灯泡的电阻是B.灯泡两端的电压是C.电路中的电流是D.电路消耗的总功率是5. 如图电路中，电源两端的电压保持不变，闭合开关，将滑动变阻器的滑片向右移，下列说法中错误的是（ ）A.电流表的示数变小B.电压表的示数不变C.电压表的示数变大D.电压表与电压表的示数之和保持不变6. 下列做法符合安全用电要求的是（ ）A.在开关闭合的情况下更换灯泡B.不触碰零线时可以触碰火线C.使用试电笔时手指接触笔尖D.高大建筑的顶端安装避雷针二、 多选题 （本题共计 2 小题 ，每题 2 分 ，共计4分 ）7. 关于电流表和电压表的使用，下列说法正确的是（ ）A.使用前都应检查指针是否指零B.若有两个量程，先用大量程“试触”C.两表都不能将两接线柱直接接到电源的两极上D.接入电路时，都应使电流从正接线柱流入，从负接线柱流出L R I −U L R 8V 10Ω8V1.5A4WS P A V 1V 2V 1V 28. 关于家庭电路和安全用电，下列说法中正确的是（ ）A.家中空气开关跳闸后应该马上将其闭合B.我国家庭电路的电压为C.在触电事故现场，要立即切断电源D.使用测电笔时手指必须接触笔尾金属体三、 填空题 （本题共计 7 小题 ，每题 2 分 ，共计14分 ）9. 如图甲所示电路中，为定值电阻，为滑动变阻器．图乙是电压表与电流表关系的图象．则阻值是________，电源电压是________．10. 如图所示电路，已知电源电压为，电阻．滑动变阻器的最大值是，当滑片从向移动的过程中，电压表的最大示数是________，电流表的最小示数是________．11. 图甲是小灯泡和电阻的电流随电压变化图象，将它们按图乙所示接入电路中，只闭合开关，小灯泡的实际功率为，再闭合开关，此时电路消耗的总功率为________．12. 电炉工作时，电炉放出大量的热，而输电导线几乎不发热，这是因为电炉丝的电阻比输电导线的电阻________很多．13. 如图所示的电路中，电源电压保持不变，灯标有“ ”字样。
【物理】物理初三年级下册第一次模拟考试精选试卷(培优篇)(Word版 含解析)

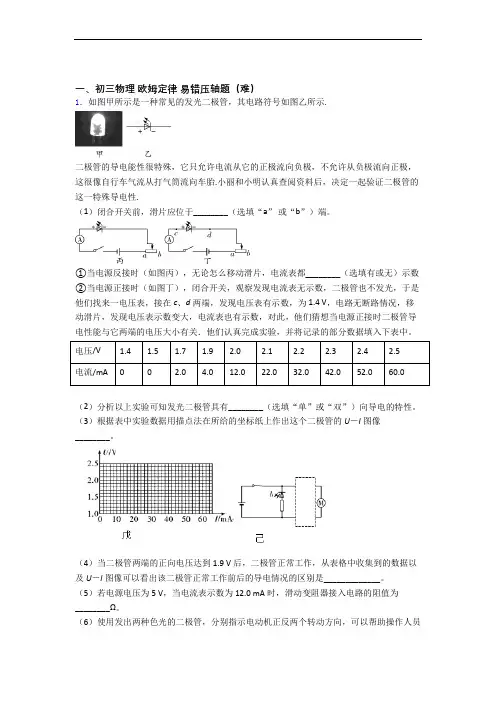

一、初三物理欧姆定律易错压轴题（难）1．如图甲所示是一种常见的发光二极管，其电路符号如图乙所示.二极管的导电能性很特殊，它只允许电流从它的正极流向负极，不允许从负极流向正极，这很像自行车气流从打气筒流向车胎.小丽和小明认真查阅资料后，决定一起验证二极管的这一特殊导电性.（1）闭合开关前，滑片应位于________（选填“a”或“b”）端。
①当电源反接时（如图丙），无论怎么移动滑片，电流表都________（选填有或无）示数②当电源正接时（如图丁），闭合开关，观察发现电流表无示数，二极管也不发光，于是他们找来一电压表，接在c、d两端，发现电压表有示数，为1.4 V，电路无断路情况，移动滑片，发现电压表示数变大，电流表也有示数，对此，他们猜想当电源正接时二极管导电性能与它两端的电压大小有关．他们认真完成实验，并将记录的部分数据填入下表中。
电压/V 1.4 1.5 1.7 1.9 2.0 2.1 2.2 2.3 2.4 2.5电流/mA00 2.0 4.012.022.032.042.052.060.0（2）分析以上实验可知发光二极管具有________（选填“单”或“双”）向导电的特性。
（3）根据表中实验数据用描点法在所给的坐标纸上作出这个二极管的U－I图像________。
（4）当二极管两端的正向电压达到1.9 V后，二极管正常工作，从表格中收集到的数据以及U－I图像可以看出该二极管正常工作前后的导电情况的区别是_____________。
（5）若电源电压为5 V，当电流表示数为12.0 mA时，滑动变阻器接入电路的阻值为________Ω。
（6）使用发出两种色光的二极管，分别指示电动机正反两个转动方向，可以帮助操作人员及时发现电动机转动方向是否符合需要．为此小丽和小明设计了符合需要的模拟电路。
实验步骤：①接通开关，二极管a 导通，发红光，电动机正转。
②调换电池组正、负极，接通开关，二极管b 导通，发绿光，电动机反转。
九年级物理下学期第一次模拟考试试题
吉林省通化市外国语学校届九年级物理下学期第一次模拟考试试题九年级质量调研题（物理）参考答案2018年4月21日一、单项选择题（每小题2分，共20分）1.C2.B3.A4. D5. C6. D7.C8. D9.A 10.B二、填空题（每空1分，共12分）11.电磁能 12.静止大小不受 13.脚上身 14.大于变大15.不变变小不变三、计算题（每小题5分，共10分）16.解: W有=G·h=800N×5m=4000J （2分）η=W有/W总=W有/W F·S=4000J/500N×5m×2=80% （3分）17.解: P2=U2I=(6V-2.5V）×0.5A=1.75W （2分）W=P1t=U1It=2.5V×0.5A×60S=75J （3分）（说明：①公式1分，带值1分，结果1分。
由于计算导致结果错误不重复扣分。
②计算题不写角标，两道题只扣1分，不重复扣分。
）四、综合题（共28分）18.（1）图略入射角1分，折射光线1分（2）图略支持力的方向1分，作用点1分（作用点可以画在重心或支持面上，不标字母“F”扣1分）19.（1）沸腾（或是，已经）低（2）b20.（1）照相机（2）D （3）下21.（1）木块移动距离（2）速度 (3)快大22.（1）①电压一定时，电流与电阻成反比②左 2.5 14 （2）电压表23．（1）=（或等于）（2） 2.1 （3）将石块浸没在盐水中（必须有“浸没”，否则不得分）（4）A（2分）24.(2)电阻右(3)改变通过R2的电流（使通过R1与R2电流不同）(4)变小（5）BD。
【物理】九年级物理下册第一次模拟考试精选试卷(培优篇)(Word版 含解析)
【物理】九年级物理下册第一次模拟考试精选试卷（培优篇）（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．小明同学用如图甲所示的电路，探究“电流与电压和电阻的关系”，电源电压15V保持不变，滑动变阻器的规格是“50Ω1A”，满足测量需求的电流表、电压表各一个，阻值为10Ω、20Ω、30Ω、40Ω的定值电阻各1个。
(1)连接电路时开关应处于_____（填“断开”或“闭合”）状态。
(2)根据图甲所示的电路图，将图乙所示的实物图连接完整，要求闭合S后，滑片P向左移动时电流表示数变大。
（________）(3)小明先探究“电阻R一定时，电流与电压的关系”，他将阻值为10Ω的定值电阻作为R接入电路，闭合开关S，调节滑动变阻器滑片P，测出电阻两端电压及对应电流，记录0在下表中。
实验次序1234U 3.0 4.0 5.0 6.0VI0.300.410.59A①第3次实验时，电流表的读数如图丙所示，则此时流经电阻的电流为_____A。
②分析数据，可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成_____。
(4)小明再探究“电压U0一定，电流与电阻的关系”。
①他将10Ω的电阻接入电路，闭合开关S，调节滑片P到适当位置，读出电流表示数记入下表中。
②断开开关S，小明用20Ω的电阻代替10Ω的电阻，闭合开关S，移动滑片P使滑动变阻器接人电路的阻值_____（填“增大”或“减小”），他这样做的目的是：_____。
实验次序1234R/Ω10203040I/A0.600.300.200.15③老师指出上表的数据中有一组数据不符合实际，你认为这是实验次序_____的数据。
④若不更换实验器材和电路，在实验过程中小明为了能够利用上述4个定值电阻，顺利得到4组I、R数据、完成实验，所保持不变的电压U0的取值范围应满足_____。
【答案】断开；； 0.5；正比；增大；控制定值电阻两端的电压一定； 4； 6.67V~10V；【解析】【详解】(1)[1]连接电路时开关应处于断开状态；(2)[2]滑片P向左移动时电流表示数变大，即电阻变小，故变阻器左下接线柱连入电路中，由表中数据，电压表示数为：=⨯，U IR=0.60A10Ω=6V故电压表选用大量程与电阻并联，连接如图所示：(3)[3]第3次实验时电流表的读数如图丙所示，电流表选用大量程，分度值为0.1A，则此时流经电阻的电流为0.5A；[4]分析数据，考虑到误差因素，电压与电流之比：3.0V==10Ω0.30AU R I =， 故可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成正比； (4)[5][6]根据串联分压原理可知，将定值电阻由10Ω改接成20Ω的电阻，电阻变大，其分得的电压增大；探究电流与电阻的实验中应控制电阻两端的电压不变，根据串联电路电压的规律，移动滑片使滑动变阻器接入电路阻值变大，所以他这样操作的目的是控制定值电阻两端的电压一定；[7]因电源电压15V 保持不变，滑动变阻器的规格是“50Ω 1A ”，即变阻器的最大电阻为50Ω，在第4次实验中，根据电阻的串联和欧姆定律，电路的最小电流为：15V=0.167A 40Ω+50ΩU I R R =≈+最小滑定大，大于0.15A 故实验次序4的数据不符合实际；[8]滑动变阻器的规格是“50Ω 1A ”，表示变阻器允许的最大电流为1A ，因电流表选用大量程0−3A ，根据串联电路电流的规律，电路中允许通过的最大电流为1A ，由欧姆定律的变形公式UR I=，此时电路中的总电阻最小，所对应的定值电阻为最小电阻：1=10ΩR ，此时变阻器连入电路中电阻最小，分得的电压最小，故电压表的最大示数为：max max 1I =1A 10Ω=10V U R =⨯；当变阻器的最大电阻连入电路中时,变阻器分得的电压最大,根据串联电路电压的规律,电压表示数最小为min U ，根据串联电路电压的规律和分压原理：min min R U U U R -=滑定当变阻器的最大电阻为50Ω接入电路中时，对应的定值电阻最大为40Ω 即min min 15V 50Ω=40ΩU U -解得控制的最小电压min =6.67V U ； 所以U 0的取值范围应满足6.67V ~10V 。
【物理】物理初三年级下册第一次模拟考试精选试卷练习卷(Word版 含解析)
一、初三物理欧姆定律易错压轴题（难）1．如图所示是“用铅笔芯探究导体的电阻与长度的关系”的电路图．（1）闭合开关，保持滑片P2位置不变，向右移动铅笔芯上的滑片P1，电路中的电流________（选填：“变大”“变小"或“不变”）．（2）如果滑片P1滑动到铅笔芯最右端时，电压表示数很小，应该将滑动变阻器的滑片P2向________移动．（3）移动铅笔芯上面的滑片P1，记录铅笔芯A P之间的距离和电压表的示数，数据如表所示：A P1/mm030.060.090.0120.0150.0180.0U/V00.40.8 1.2 1.6 2.0 2.4通过表中数据反映的规律和___________可以推出导体的电阻与导体的长度成________比的结论．（4）保持滑片P1的位置不变，滑片P2在如图所示的位置时电压表示数为0.9V，滑片P2向右移动一段距离，电压表示数变为1.2V，滑片P2再向右移动相同的距离，电压表示数为________V．【答案】不变右欧姆定律正 1.8【解析】【分析】本题考查影响导体电阻的因素，主要是长度因素。
【详解】(1)[1]由电路图可知，当滑片P2不动时，不管P1怎么滑动滑动，铅笔芯的电阻都不变，那么电路的总电阻不变，唯有改变了电压表的示数，所以电路中的电流不变(2)[2]电压表的示数变得很小，是滑动变阻器分去了太多电压，故要向右滑动滑片P2，让变阻器的电阻变小，分去的电压变小，那么电压表的示数就会变大(3)[3][4]当A P之间的距离变大时，电压表所测的导体长变长，其示数随之变大。
而在这个过程中，电路中电流不变，根据欧姆定律UIR得，当电流不变时，导体两端的电压与电阻成正比。
处理表中的数据有：电压与A P1的距离的比值是定值，即是两者也成正比，所以可知导体的电阻与导体的长度成正比。
(4)[5]当电压表的示数为U AP=0.9V时，设铅笔芯和滑动变阻器此时接入电路的总电阻为R，A P段的电阻为R AP，电源电压为U，根据欧姆定律有APAPU UIR R==即是AP0.9V UR R=此为①式当电压表示数为U´AP=1.2V时，设变阻器减小的电阻为△R，同理有´´APAPU UIR R R==-∆即是1.2VAPUR R R=-∆此为②式解①②两式得，R=4△R此为③式将③式代入①式得，3.6VAPURR=∆当滑片P2再向右移动相同的距离，电压表的示数设为U´´AP，同理有´´´2APAPU UIR R R==-∆而将③式入上式，得´´113.6V 1.8V22APAPURUR==⨯=∆2．在“用伏安法测电阻”的实验中：（1）实验原理是________________________．（2）用电压表、电流表测量电阻有如图所示的两种接法，在高中教材中叫做电流表外接法和电流表内接法；若电压表的电阻不是非常大，电流表电阻也不是非常小，你认为图_____ _中电阻的测量比真实值偏大，图____中电阻的测量比真实值偏小．（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干．测待测电阻R x的值，请用给定的器材（可不用完）按下列要求完成实验：①在下图的虚线框内画出你设计的电路图；②扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）a．_________________________________．b．_________________________________．③R x的数学表达式为：R x=_______________（用所测量的物理量及相应的符号表示）．【答案】欧姆定律（或URI=） b a a、先用电流表A测出R0的电流I0；b、再用电流表A测出R x的电流I x）③I0R0/I x【解析】（1）在“用伏安法测电阻”的实验中实验原理是欧姆定律．（2）甲图用外接法，R真实值为，用总电压去除总电流减电压表的电流，比测量值偏大．乙图用内接法，R真实值为，用R的电压减去电流表的电压再除以电流，比测量值偏小．（3）R0与R x并联，电流表在干路上，各支路上各有一个开关控制，首先闭合R x支路开关，测电流I x，断开R x支路开关，再闭合R0支路开关，测电流I0．如图：实验步骤：a、闭合S1断开S2，读出电流表A的示数I0；b、闭合S2断开S1，读出电流表A 的示数I x．③000xxx x xU U I RRI I I===．故答案为（1）URI=；（2）甲乙；（3）①如电路图；②a、闭合S1断开S2，读出电流表A的示数I0；b、闭合S2断开S1，读出电流表A的示数I x．③00xI RI．3．压力传感器是电子秤中的测力装置,可视为阻值随压力而变化的压敏电阻。
【物理】物理初三年级下册第一次模拟考试精选试卷测试卷(含答案解析)
【物理】物理初三年级下册第一次模拟考试精选试卷测试卷（含答案解析）一、初三物理欧姆定律易错压轴题（难）1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。
(1)如图甲是小红同学连接的实物电路图。
图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。
向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值∆R L滑动变阻器变化的阻值______________∆R滑(选填“大于”、“小于”或“等于”)；(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。
接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。
在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。
为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；A．如果只更换电源，则更换的电源电压范围是4～8VB．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9VC．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4AD．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。
【物理】物理初三年级下册第一次模拟考试精选试卷试卷(word版含答案)
一、初三物理欧姆定律易错压轴题（难）1．要测量一个阻值约为几百欧的电阻R x。
实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。
(1)小明用伏安法测量该电阻，如图是小明连接的电路。
接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。
请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。
闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。
所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。
【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。
(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。
若电流值小于电流表的分度值时，将无法准确地测出电流值。
(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。
【详解】(1)[1]接通电路，电流表指针不偏转，示数为零，而电压表示数为2V，说明电流表被短路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
九年级物理下学期第一次模拟考试试题一．选择题（本题共12小题，每小题2分，共24分．每小题只有一个选项．．．．．．是正确的）1．电功这个物理量的单位是（▲）A．安培 B．帕斯卡 C．焦耳 D．瓦特2.青春期后，男生的声音变得“低沉”了，这里的“低”主要指的是（▲）A．音调 B．响度 C．振幅 D．音色3．关于水的物态变化，下列说法不正确的是（▲）A．湿衣服晾干是汽化现象 B．霜的形成是凝华现象C．雾的形成是液化现象 D．露珠的形成是凝固现象4．对下列几种常见生活现象的解释正确的是（▲）雨后天晴形成“彩虹”山在水中形成“倒影”手在墙上形成“手影”筷子在水面处“折弯”A．“彩虹”的形成，是因为光的反射 B．“倒影”的形成，是因为光的折射C．“手影”的形成，是因为光的直线传播 D．筷子在水面处被“折弯”，是因为光的反射5．我市丁卯高架桥建成后，极大地方便了市民东西方向的通行。
一辆汽车正在一段平直桥面上自东向西匀速行驶，则以下说法正确的是（▲）A．以该汽车为参照物，车上司机是运动的B．以该汽车为参照物，其它汽车始终是运动的C．以该汽车为参照物，桥上路灯是向东运动D．从反光镜中看到后面汽车在靠近，是以路面为参照物6．1897年，英国科学家汤姆生发现了原子内有带负电的电子，而原子是电中性的，由此推测，原子内还有带正电的物质．在此基础上，卢瑟福、玻尔等科学家不断完善和修正，建立了现代原子结构模型．如图是小柯整理的物质微观构成网络图，则汤姆生当年推测的“带正电的物质”相当于图中的（▲）第6题图A．甲 B．乙 C．丙D．丁7．下列实例中，不能利用气体或液体的“压强与流速的关系”解释的是（▲）A．行驶的轿车里，坐在靠车窗一侧的女生的长发向窗外飘扬B．汽车在马路上快速驶过以后，马路两边的树叶会随风飘动C．在火车进、出站时，站台上的乘客必须站在安全线以外D．梳头的时候，干燥的头发随着梳子飘扬起来8. A、B两物体，它们的质量相等，已知ρA：ρB=4：3，且两物体体积V A：V B=3：2，则下述结论正确的是（▲）A．A物体肯定是空心的B．B物体肯定是空心的C．两物体肯定是空心的D．两物体肯定是实心的第9题图9．如图所示是试验中的无人驾驶太阳能汽车，下列有关说法不正确的是（▲）A．太阳能是一种不可再生能源 B．太阳能电池将太阳能直接转化为电能C．测试人员可以通过电磁波远程操控汽车 D．太阳能汽车在快速行驶时对地面的压力比静止时小10．如图所示是实验室电流表的内部结构图，它的工作原理是“处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转．线圈中电流越大，指针偏转角度就越大”．以下电器设备中主要也是用这个原理工作的是（▲）A．动圈式话筒 B．电动机 C．电磁铁 D．电磁继电器11.如图所示，轻质弹簧的一端固定在天花板上，其下端栓着一金属小球，弹簧处于自由状态时小球位于N点，让小球从N点由静止开始释放，小球会在竖直方向上来回运动。
M点是小球能到达的最低位置。
小球从N点向M点运动的过程中，小球的动能E动、弹簧和小球的机械能E、弹簧的弹性势能E弹、小球运动的路程S，这些物理量随时间变化的关系用图乙所示的四个图像反映，其中不正确的是（▲）12. 如图所示，R0为定值电阻，闭合开关后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～1.5A，电压表的示数变化范围是3～6V．小明通过推算，得出四个结论，其中错误的是（▲）A．定值电阻R0的阻值为3ΩB．变阻器连入电路的电阻变化范围为2～12ΩC．实验中R0两端的电压变化范围为1.5V～4.5VD．电路消耗的总功率的变化范围为3.75W～10.25W 第12题图第Ⅱ卷（非选择题）二．填空题（共9小题，每空1分，共28分）13.图中木块的长度是▲cm；温度计的示数为▲℃．右盘中所加的砝码和游码的位置如图所示，则所测物体的质量是▲g.第13题图第14题图14．如图所示，硬质透明塑料瓶内放少许水，用橡皮塞把瓶口塞住，向瓶内打气直到瓶塞跳出。
橡皮塞塞得越紧时，打进瓶中的气体要越多，是因为塞子受到的摩擦力随▲的增大而增大了。
塞子跳出后可观察到瓶中出现白雾，在瓶塞跳出的瞬间，瓶内气体内能▲。
15.五∙一假期，小明乘坐动车从镇江到武汉旅游，途中他想测量动车的实际速度。
在路上动车通过一个长为2000m 的隧道，小明测得从自己进入隧道口到在另一侧隧道口离开的时间是40s ，此动车的速度是 ▲ km/h ，已知这列动车长150m ，则动车全部通过隧道所行使的路程是 ▲ m ，所需时间是 ▲ s.16．(1)如图圆柱形容器杯中100g 水，容器底面积为100cm 2 ，放在水平桌面上， 此时水对杯底的压强为▲ pa ，小明往杯中加入5g 的盐充分搅拌后发现液面几乎不变，说明 ▲ 。
此时水对杯底的压强 ▲ （填“变大”或“不变”或“变小”），若忽略加盐过程中溶液体积变化，则盐水的密度是 ▲ Kg/m 3。
(2)小明记录一杯100g 清水温度随时间变化并绘制出了图像，如图，但14分钟后图像遗忘了，他补充了a ，b 两条 第16题图图像，其中正确的图线是 ▲ 。
17．小红在实验室用酒精把质量是150g ，初温是60℃的水加热到100℃，则水吸收的热量是 ▲ J ；若酒精加热的效率是14%，至少需要燃烧 ▲ g 酒精，过程中是利用了 ▲ 方式使水的内能增加。
[c 水=4.2×103J/（kg•℃），q 酒精=3.0×107J/kg]。
18．如图所示，是一种自动测定油箱内油面高度的装置，其中，油量表是用 ▲ 表改装的；当油箱中的油面下降时，R 的电阻值将 ▲ ，油量表的示数将 ▲ ．（选填“增大”、“减小”或“不变”）19．小刚将“220V 100W”的灯泡接在家庭电路上，闭合开关，用一蹄形磁铁去靠近灯泡的玻璃泡，他发现发光的灯丝晃动了，这是因为 ▲ ；在用电高峰期间的某段时间内小刚家的实际电压为209V ，该灯正常工作10h 消耗的电能是 ▲ kW•h，能使标有“3000R/KW•h”字样电能表的转盘转过 ▲ 圈．（不考虑灯丝电阻的变化）20．如图甲所示的电路，电源电压为6V ，灯泡L 1和L 2 均标有“6V 6W”字样，其电流随电压变化的曲线如图乙．如果同时闭合开关 ▲ ，可使两灯都能正常发光；如果同时闭合开关S 1、S 2，电流表的示数是 ▲ A ；如果只闭合开关S 2，电路消耗的总功率是 ▲ W ．0 5 101520----201510 2 4681012141618a b 温度/℃时间/min第18题图 第20题图 第21题图21.如图为研究浮力大小的实验，将一圆柱体从空中缓缓放入水中，表格中为某过程的实验数据（h 为下降高度，F 为弹簧秤示数），当圆柱体浸没在水中时，弹簧测力计示数如图所示，则圆柱体受到的最大浮力为 ▲ N ，该圆柱体的密度 ▲ kg/m 3，该圆柱体的横截面积为 ▲ m 2三．解答题（本题共7小题，共48分）22．（1）如图所示的棒ABC 可绕A 点的转轴转动，请画出要使棒ABC 在图中位置保持平衡时所需的最小力F 的示意图.（2）在图所示的电路中，请根据标出的电流方向，从电池、电流表、电压表三个元件符号中选择合适的填入空缺处，使之成为串联电路．（3）根据图中小磁针的指向，在图中括弧中标出通电螺线管的N 或S 极，以及电源的“+”或“﹣”极． LS R第22题图（1） 第22题图（2） 第22题图（3）23（6分）.某物理兴趣小组利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成凹、凸形状可改变的“水透镜”，并利用水透镜探究“凸透镜成像”，如图所示．h / cm ３ ４ ５ ６ ７ ８ F / N 2.6 2.6 2.4 2.2 2.0 1.8▲ ▲ ▲ ▲甲乙(1)如图甲，在光屏上成一个清晰的像，此时向水透镜中注水，光屏上的像变模糊，当将光屏向左移动一段距离后，光屏上的像重新清晰，说明“注水”会使水透镜的焦距变▲（长/短）。
(2)蜡烛、光屏和液体透镜的位置如图乙所示，保持蜡烛、光屏位置不动，仅仅移动水透镜发现只能在光屏上成一次像，如果此时▲（吸、注）水，接下来不管如何移动凸透镜，都不能在光屏上成像。
(3)小组成员利用上述器材模拟远视眼的成因和纠正问题，则光屏相当于眼睛的部位是▲。
水透镜固定在40cm处，其焦距与（2）中相同，则蜡烛应该放在光具座上刻度的范围是▲，放好蜡烛以后，调节光屏的位置得到一个清晰的像，改变水透镜的凸凹程度模拟出远视眼的成像效果，如果想在光屏上重新得到一个清晰的像，除了可以在水透镜旁边加一个▲（凹、凸）透镜，还可以向▲（左、右）移动光屏。
24（7分）.在“探究运动变化和力的关系”实验中，装置如图（1）所示。
图（1）（1）为了得出科学结论，三次实验中小车都从相同斜面上的▲ (相同/不同)位置处由静止自由释放。
（2）下面是记录实验情况的表格，请将表格内(a)处的项目内容补充完整．实验序水平部分材料阻力大小(a)___ ▲____ 号①毛巾②棉布③木板结论（3）小车进入水平面后，在运动过程中受到的一对平衡力是 ▲ 和 ▲ 。
（4）在此实验的基础上，进一步推理可得：若小车不受阻力，则小车会在水平面上 ▲ 。
（5）这个探究活动整体采用的是“实验推理法”，过程中还包含的研究方法是 ▲ (写出一个就行)。
（6）仅利用以上实验器材，还可以探究的是 ▲①惯性大小与速度的关系； ②动能大小与速度的关系；③重力势能与质量的关系； ④重力势能与高度的关系.A ．①②B ．①③C ．②④D ．①②③④25（7分）．小雷同学发现家用白炽灯在刚打开瞬间易烧坏，他猜想：白炽灯的电阻可能与灯丝的某个因素有关？于是找来与白炽灯工作原理相同的小灯泡，按图乙所示电路图进行探究．实验中用到的器材如下：电流表、电压表、开关各一个，两个规格分别为“10Ω 1A ”、 “50Ω 0.5A”的滑动变阻器，导线若干，电源电压恒为6V ，小灯泡的额定电压2.5V 、灯丝电阻约为10Ω．00.20.10.30.41234I /AU /A丁（1）请用笔画线代替导线，把图甲的电路按图乙的电路图连接完整，使滑片P 向右端移动时灯的亮度变亮．（2）为顺利完成实验，应选择规格为 ▲ 的滑动变阻器。
（3）小雷闭合开关后，发现灯泡不亮，电流表有示数，电压表无示数，则故障可能是 ▲ ．（4）连接电路后闭合开关，小灯泡闪亮一下就熄灭．检查发现小灯泡的灯丝已烧断．分析原因是闭合开关时，滑动变阻器连入电路的电阻为 ▲ （选填“最大值”或“最小值”），导致电流过大而形成的（5）断开开关，更换烧坏的电路元件，进行正确操作．调节滑片使灯泡逐渐变亮，记录电流表和电压表的一系列示数，在图丁中绘制U ﹣I 图象．当电压表的示数为2.5V 时，电流表的示数如图丙所示，灯正常发光时的电阻为▲Ω．（6）下列描述小灯泡功率P随滑动变阻器阻值R变化情况的图像中，正确的是▲．A B C D26（6分）．银山公园矗立着由青铜制成的“宜侯矢簋”雕塑，其质量为2.7t，吊装时用如图所示的滑轮组将雕像匀速吊上1.5m的高台．已知提升雕塑时，拉力F的功率为3×103W，绳子自由端移动速度为0.3m/s．（g=10N/kg）求：（1）滑轮组将雕像吊上1.5m高台需要的时间t为多少秒？（2）滑轮组对雕像做的有用功是多少？（3）提升雕像的过程中滑轮组的机械效率是多少？▲▲▲27（7分）.物理兴趣小组制作了如图甲所示的测量大气压强装置，其中弹簧的伸长长度(△L)跟所受拉力(F)的关系如图乙所示，注射器的最大刻度为20ml，全部刻度的长度为20cm，电源电压为6V，电阻R0的阻值为5Ω，电阻R是长20cm、阻值20Ω的均匀电阻丝，电压表的量程为0—3V。
