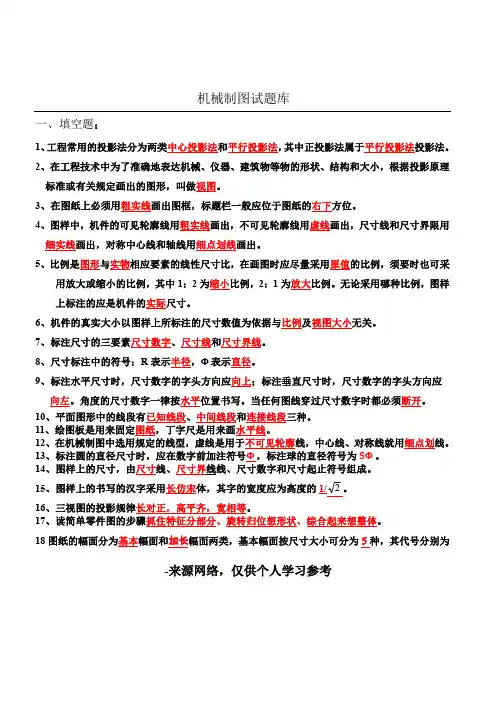

机械制图试题库及答案
机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。
2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。
3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。
4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。
5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。
无论采用哪种比例，图样上标注的应是机件的实际尺寸。
6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。
7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。
8、尺寸标注中的符号：R表示半径，Φ表示直径。
9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
10、平面图形中的线段有已知线段、中间线段和连接线段三种。
11、绘图板是用来固定图纸，丁字尺是用来画水平线。
12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线，中心线、对称线就用细点划线。
13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。
14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。
15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的1/2。
16、三视图的投影规律长对正，高平齐，宽相等。
17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。
18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为5种，其代号分别为 A0、A1、A2、A3、A4。
19、图纸格式分为不留装订边和留装订边种，按标题栏的方位又可将图纸格式分为x型和Y型两种。
机械制图题库
机械制图题库一、选择题1、图纸中可见的轮廓线用（ A ）。
A、粗实线B、细实线C、粗点画线D、虚线2、以下属于放大比例的是（ B ）。
A、1:2B、2:1C、1:1D、1:53、机械制图中一般不标注单位，默认的长度单位是（ C ）。
A、mB、cmC、mmD、um4、构成尺寸的三大要素是（ ABC ）。
A、尺寸线B、尺寸数字C、尺寸界线D、箭头5、对下图标识方法理解正确的是（ AB ）。
A、底孔直径10mm，且为通孔B、口部沉孔直径20mm，沉孔深度为5mmC、口部沉孔直径10mmD、底孔深度为5mm6、在标注球的直径时应在尺寸数字前加（ C ）。
A、RB、φC、SφD、SR7、视图主要用于表达机件外部结构形状，可分为（ ABCD ）。
A、基本视图B、向视图C、局部视图D、斜视图8、剖视图按剖切面的种类分为（ ABC ）。
A、单一剖B、旋转剖C、阶梯剖9、根据机件被剖开的范围分为（ ABC ）。
A、全剖视图 B 半剖视图 C 局部剖视图10、以下视图投影关系正确的是（ D ）。
A、 B、 C、 D、11、以下属于几何要素的是（ ABC ）。
A、点B、线C、面D、正方体12、几何要素按照存在状态分为（ AB ）。
A、理论要素B、实际要素C、被测要素D、基准要素13、几何要素按照检测关系分为（ CD ）。
A、中心要素B、实际要素C、被测要素D、基准要素14、几何要素按照结构特征分为（ AB ）。
A、中心要素B、轮廓要素C、被测要素D、关联要素15、以下属于关联要素的是（ BCD ）。
A、gB、rC、fD、iE、c16、以下画法表示中心要素的是（ AC ）。
A、 B、 C、 D、17、关于圆柱度公差说法正确的是（ ACD ）。
A、公差带形状是半径差为公差值的两同轴圆柱面之间的区域；B、公差带形状是半径差为公差值的两同心圆之间的区域；C、检测圆柱面最高点和最低点所在半径差即为实测圆柱度最大值；D、圆柱度公差属于形状公差。
机械制图题库
机械制图题库一、单选题（共30题，30分）1、根据给出的轴测图，读懂物体形状，选择正确的三视图。
A、B、C、D、正确答案： C2、根据给出的三视图，读懂物体形状，选择正确的轴测图。
A、B、C、D、正确答案： D3、在查询直线角度时，其显示数值与（）有关。
A、拾取点顺序B、直线与水平线所成角是锐角还是钝角C、直线两端点距离有关D、直线与竖直线所成角是锐角还是钝角正确答案： A4、选择正确的俯视图。
A、B、C、正确答案： C5、根据给出的主、俯视图，选择正确的左视图。
A、B、C、D、正确答案： C6、根据给出的轴测图，读懂物体形状，选择正确的三视图。
A、B、C、D、正确答案： C7、根据给出的主、左视图，读懂物体形状，选择正确的俯视图。
A、B、C、D、正确答案： A8、选择一组正确的剖视图（）。
A、B、C、正确答案： C9、一个点同时位于V、H、W三个投影面中，则这个点（）。
A、在投影面上B、在投影轴上C、在投影原点D、在空间正确答案： C10、要取消AutoCAD命令,应按下( )A、 Ctrl+AB、 Ctrl+EnterC、 Alt+AD、 Esc正确答案： D11、根据给出的三视图，读懂物体形状，选择正确的轴测图。
A、B、C、D、正确答案： D12、在AutoCAD2设置图层颜色时,可以使用( )种标准颜色。
A、 240B、 255C、 6D、 9正确答案： D13、在命令行状态下,不能调用帮助功能的操作是:A、键入HELP命令B、快捷键Ctrl+HC、功能键F1D、键入E、 :B正确答案： D14、判断两直线的相对位置。
A、平行B、相交C、交叉正确答案： A15、下面不属于柱体的是（）。
A、五棱柱B、圆柱C、三棱柱D、圆台正确答案： D16、以下相贯线画法正确的是（）。
A、B、C、正确答案： A17、选择正确的主视图。
A、B、C、D、正确答案： C18、根据给出的三视图选择正确的轴测图。
A、B、C、D、正确答案： B19、根据三视图选择正确的轴测图。
完整版)机械制图试题(含答案)
完整版)机械制图试题(含答案)机械制图考试试题-姓名-分数一、填空题（10分）1.比例分为全比例、放大比例、缩小比例等三种。
其中为了方便查看图形，尽可能采用全比例。
2.标注尺寸由尺寸数值、尺寸单位和尺寸形状三个要素组成。
3.在标注尺寸时，应做到清晰、准确、规范和合理。
4.机件的图形是用各种不同线型画成的，其中可见轮廓线用实线画，不可见轮廓线用虚线画，尺寸线和尺寸界线用细实线画，而中心线和对称中心线则用粗实线画。
5.三视图之间的投影对应关系可以归纳为：主视图长对正，左视图高平齐，俯视图宽相等。
二、选择题（10分）1.一张完整装配图的内容包括：一组图形、正确的尺寸、必要的技术要求、零件序号和明细栏、标题栏。
答案：A2.看装配图的第一步是先看表达方法。
答案：B3.零件图的技术要求的标注必须符合国家标准的规定注法。
答案：D4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数相同，零偏差必须标出。
答案：B5.局部剖视图用细实线为剖与未剖部分的分界线。
答案：B6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是选择其他视图，确定表达方案。
答案：A7.在机件的三视图中，机件上对应部分的主左视图应高平齐。
答案：B8.三视图的投影规律是长相等、高平齐、宽对正。
答案：D9.国标规定，外螺纹的大径应画粗实线。
答案：B10.国标规定螺纹的牙顶用虚线画出。
答案：A三、判断题（10分）1.一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。
答案：√2.标注形位公差代号时，应把形位公差数值及有关符号填写在形位公差框格左起第一格内。
答案：×3.零件图上不必注出生产过程的技术要求。
答案：×4.局部剖视图用波浪线作为剖与未剖部分的分界线，波浪线的粗细与粗实线的粗细相同。
答案：×5.绘制零件图过程的第一步是画出各个视图。
答案：×6.三视图投影规律是长相等、高平齐、宽对正。
机械制图试题库及答案
机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。
2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。
3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。
4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。
5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。
无论采用哪种比例，图样上标注的应是机件的实际尺寸。
6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。
7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。
8、尺寸标注中的符号：R表示半径，Φ表示直径。
9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
10、平面图形中的线段有已知线段、中间线段和连接线段三种。
11、绘图板是用来固定图纸，丁字尺是用来画水平线。
12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线，中心线、对称线就用细点划线。
13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。
14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。
15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的1/2。
16、三视图的投影规律长对正，高平齐，宽相等。
17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。
18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为5种，其代号分别为-来源网络，仅供个人学习参考A0、A1、A2、A3、A4。
19、图纸格式分为不留装订边和留装订边种，按标题栏的方位又可将图纸格式分为x型和Y型两种。
(完整版)机械制图试题(含答案)
《机械制图》考试试题姓名分数一、填空题(10分)1. 比例分为( )比例、 ( )比例、 ( )比例等三种。
其中为看图方便，尽可能采用( )比例。
2. 标注尺寸由( ) 、( )和( )三个要素组成。
3. 在标注尺寸时，应做到( ) 、( ) 、( )和合理。
4、机件的图形是用各种不同图线画成的，其中可见轮廓线用( )线画，不可见轮廓线用( )线画，尺寸线和尺寸界线用( )线画，而中心线和对称中心线则用( )线画。
5 、三视图之间的投影对应关系可以归纳为( ) 、( )长对正。
( ) 、( )高平齐。
( ) 、( )宽相等。
二、选择题(10分)1. 一张完整装配图的内容包括： (1)一组图形； (2) ( )； (3)必要的技术要求； (4)零件序号和明细栏； (5)标题栏。
A、正确的尺寸B、完整的尺寸C、合理的尺寸D、必要的尺寸2. 看装配图的第一步是先看( )A、尺寸标注B、表达方法C、标题栏D、技术要求3. 零件图的技术要求的标注必须符合( )的规定注法。
A 工厂B 行业C 部颁D 国家标准4. 零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数( ) ，零偏差必须标出。
A 不相同B 相同C 相同不相同均可D 依个人习惯5.局部剖视图用( )为剖与未剖部分的分界线。
A 粗实线B 细实线C 细点划线D 波浪线6. 绘制零件图对零件进行形体分析，确定主视图方向后，下一步是( )A、选择其他视图，确定表达方案 B 画出各个视图C 选择图幅，确定作图比例D 安排布图，画基准线7. 在机件的三视图中，机件上对应部分的主左视图应( )A 长对正B 高平齐C 宽相等D 高相等8. 三视图的投影规律是( )A 长相等高相等宽相等B 长对正高对正宽对正C 长对正高平齐宽相等D 长相等高平齐宽对正9. 国标规定，外螺纹的大径应画( )A 点划线B 粗实线C 细实线D 虚线10. 国标规定螺纹的牙顶用( )画出A 虚线B 细实线C 点划线D 粗实线三、判断题(10 分) ( ) 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。
机械制图试题库加答案
机械制图试题库加答案⼀、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺⼨为 210×297 。
2、机械制图当中常⽤的线型有粗实线、细实线、虚线等，可见轮廓线采⽤粗实线，尺⼨线，尺⼨界线采⽤细实线线，轴线，中⼼线采⽤细点画线。
3、机械制图当中的汉字应写成长仿宋体。
*4、图样中的尺⼨以㎜为单位。
5、在标注直径时，在数字前⾯应该加φ，在标注半径时应在数字前加 R 。
6、尺⼨标注由尺⼨界线、尺⼨线和尺⼨数字组成。
7、在标注⾓度尺⼨时，数字应⽔平书写。
★8、机械制图中通常采⽤两种线宽，粗、细线的⽐率为 2：1 。
9、线性尺⼨数字⼀般应注写在尺⼨线的上⽅或左⽅。
★10、平⾯图形中所注尺⼨按作⽤分为定形尺⼨和定位尺⼨。
⼆、选择题1、下列符号中表⽰强制国家标准的是（ C ）。
A． GB/T B． GB/Z C.GB2、不可见轮廓线采⽤（ B ）来绘制。
A．粗实线 B．虚线 C.细实线3、下列⽐例当中表⽰放⼤⽐例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺⼨数字前加（ C ）A．R B．Φ C.SΦ4、下列⽐例当中表⽰缩⼩⽐例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中⼀般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺⼨正确标注的图形是( C )A．SR B． EQS C.C8、⾓度尺⼨在标注时，⽂字⼀律（ A ）书写A．⽔平 B．垂直 C.倾斜9、标题栏⼀般位于图纸的（ A ）A．右下⾓ B．左下⾓ C.右上⾓三、判断题1、国家制图标准规定，图纸⼤⼩可以随意确定 ( × )2、⽐例是指图样与实物相应要素的线性尺⼨之⽐。
( × )3、2：1是缩⼩⽐例。
( × )4、绘制机械图样时，尽量采⽤1：1的⽐例( √ )5、使⽤圆规画图时，应尽量使钢针和铅笔芯垂直于纸⾯。
(完整版)机械制图试题库及答案.
《机械制图》试题(适用于2011级机电数控专业中职学生，闭卷考试,满分500分)一、选择题（共70题，每题3分，共210分）1. （5章2节）（1）用剖切面完全地剖开机件所得的视图称（）视图。
（A）全剖 (B)半剖 (C)局部剖 (D)断面（2）用剖切面局部地剖开机件所得的视图称（）视图。
（A）全剖 (B)半剖 (C) 局部剖 (D)断面（3）半剖视图以（）线为对称中心线。
（A）双点画线 (B)虚线 (C)细实线 (D) 细点画线（4）全剖视图选用的是（）剖切面。
（A）单一 (B)几个平行的 (C)几个相交的 (D) 都有可能（5）机件向不平行于任何基本投影面的平面投影所得的视图叫（）。
（A）局部视图 (B) 斜视图 (C)基本视图 (D)向视图（6）在半剖视图中半个视图与半个剖视图的分界线用（）。
（A）粗实线 (B)细实线 (C) 细点画线 (D)波浪线（7）机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（）线连接，并注明该结构的总数。
（A）粗实 (B) 细实 (C)细点画 (D)波浪2. （5章3节）（8）在下图的A-A断面图中，选出正确的断面图（）。
A B C D（9）下图的A-A剖面图中，选出正确的断面图（）。
A B C D3. （5章4节）（10）下面中间的图用的是（）表达方法。
（A）局部剖视图（B）局部放大图（C）局部放大剖视图（D）局部剖视放大图（11）半剖视图选用的是（）剖切面。
（A）单一 (B)几个平行的 (C)几个相交的 (D)其它（12）局部剖视图选用的是（）剖切面。
（A）单一 (B)几个平行的 (C)几个相交的 (D)其它（13）六个基本视图中最常用的是（）视图。
（A）主、右、仰 (B) 主、俯、左 (C)后、右、仰 (D)主、左、仰（14）六个基本视图的投影规律是“主俯仰后：长对正；（）：高平齐；俯左仰右：宽相等。
”（A）主俯仰右 (B)俯左后右 (C) 主左右后 (D)主仰后右（15）在局部剖视图中，视图与剖视部分的分界线用（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械制图期末题库
一、填空题
1、基本视图一共有 6 个，它们的名称分别是主视图、俯视图、左视图、
仰视图、右视图、后视图。
2、按剖切范围的大小来分，剖视图可分为全剖视图、半剖视图、局部剖视三种。
3、组合体的组合形式有叠加型、切割型、综合型。
4、表达形体外部形状的方法，除基本视图外，还有向视图、局部视图、斜视图、剖视图四种视图。
5、将机件向基本的投影面投射所得的视图称为基本视图。
6、采用局部放大图表达机件的局部细小结构。
7、重合断面轮廓线用细实线绘制。
8、移出断面轮廓线用粗实线绘制。
9、剖面线一般为 45 度。
10、圆孔的直径为定形尺寸，两孔之间的距离为定位尺寸。
11、在组合体视图中，每个尺寸只标注 1 次。
12、断面图分为：重合断面图和移出断面图两种。
二、选择题
1、尺寸注法的基本规则中下列说法错误的是（ B ）
A．图样中的尺寸，若未加说明时以毫米为单位。
B．机件的真实大小与图形绘制的准确度有关。
C．机件的每一尺寸一般只标注一次。
D．图样中所标注的尺寸为该图样所示机件最后完工尺寸。
2. A3号图纸的幅面尺寸B╳L为：（ C ）
A．594╳841 B．420╳594 C．297╳420 D．210╳297
3. 一个圆柱，用倾斜于轴线的平面去截，截交线的形状是（ B ）
A.圆
B.椭圆
C.矩形
D.以上都不对
4、看懂主、俯视图，想象出组合体的形状，找出错误的左视图（ D ）
5、已知一立体的轴测图，按箭头所指的方向的视图是（ D ）
6、选择正确的左视图。
( C )
7、选择正确的全剖视图。
( A )
8、选择正确的全剖视图。
( C )
(a)(b)(c)(d)
9、 在半剖视图中，剖视图部分与视图部分的分界线为（ A ）
A 、细点画线
B 、粗实线
C 、双点画线
D 、细实线
10、（ B ） 是可以移位配置的视图。
A ．基本视图
B ．向视图
C ．局部视图
D ．斜视图
11、机件的内部形状已经在半剖视图中表达清楚，在另一半表达外形的视图中不必再画（ C ）
A ．粗实线
B ．细实线
C ．细虚线
D ．波浪线
12、将某部分结构用大于原图形所采用的比例画出，这种图形称为( D )
A ．视图
B ．剖视图
C ．断面图
D ．局部放大图
13、局部视图的断裂边界用 （ D ） 表示。
A ．粗实线
B ．点划线
C ．细虚线
D ．波浪线或双折线
14、选择正确的剖视图。
（ C ）
(d)
(c)(b)
15、选择正确的移出断面图（ B ）
三、判断题
1、两形体邻接表面相切时，由于相切是光滑过渡，所以切线的投影不画。
（对）
2、圆孔的半径属于定位尺寸。
( 错 )
3、断面图主要用于表达机件某部分的断面。
（对）
4、剖视图可分为全剖视图和半剖视图。
（错）
5、机件特定方向的视图称为基本视图。
（错）
6、用正投影法所绘制的物体图形称为视图。
（对）
7、机件的真实大小,应以图样所注尺寸为依据,与图形大小及准确性无关。
（对）
8、将机件向不平行于基本投影面的平面投射所得到的视图称为斜视图。
（对）
9、画组合体视图和识读组合体一般采用形体分析法。
（对）
10、局部视图的定义是:将机件的所有部分基本投影面投射所得到的视图。
（错）
11、组合体的形成方式通常分为叠加和切割两种。
（错）
12、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸
线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。
（对）
13、采用局部放大图图表达机件的局部细小结构。
（对）。
