PI system应用培训
PI系统简介
PI总线就是一个完全分布式控制得消息传输方式得数据通信网络，总线上各模块通过竞争PＩ系统简介（一)时间:2０13-02－28 15：5８浏览:56人一、系统概述PＩ(PlａnｔInｆorｍatioｎＳyｓtｅm）就是由美国ＯＳIｓｏft软件公司开发得工厂实时数据集成、应用平台，就是电力生产企业全厂实时信息集成得最佳选择.作为电厂底层控制网络与上层管理一、系统概述PI （Plant Ｉnformａtion Ｓyｓtem)就是由美国OＳIsoft软件公司开发得工厂实时数据集成、应用平台,就是电力生产企业全厂实时信息集成得最佳选择。
作为电厂底层控制网络与上层管理信息系统网络连接得桥梁，ＰI在电厂信息集成(管控一体化)中扮演着特殊与重要得角色。
一方面,PI用于电厂数据得自动采集、存储与监视。
作为大型实时数据库与历史数据库，PI可在线存储每个工艺过程点得多年数据.它提供了清晰、精确得操作情况画面,用户既可浏览电厂当前得生产情况，也可回顾过去得生产情况。
可以说，PI对于电厂得生产运行来说就如同飞机上得“黑匣子"一样。
另一方面,PI为最终得客户端用户与应用软件开发人员提供了快捷高效得电厂信息。
由于电厂得实时/历史数据存放在统一得数据仓库中,公司中得所有人,无论在什么地方都可以瞧到与分析相同得信息.PＩ客户端得应用程序可使用户很容易对工厂级与公司级得生产实施管理,诸如改进工艺，优化运行,故障预防维护等.通过PI可集成生产计划、设备维护管理、专家系统、L ＩＭＳ与优化／建模等应用程序。
PI在生产管理与操作运行之间起到桥梁作用。
二、PI得C/S与B/S结构ＰI可以实现Ｃ/S与B/S得结构配置。
它所使用得智能结构可在多种系统配置下运行。
PI服务器软件提供现场实时数据得采集与存储，PI 客户端软件让使用人员最大限度得处理手中得生产信息。
这些客户端应用程序包括ＰI_Datalink与ＰI_Pｒocess Booｋ,以及通用得浏览器程序，如ＩＥ，都就是在用户非常熟悉得Ｍicｒｏｓｏｆt Wiｎｄｏws环境下运行。
PI系统简介
PI总线就是一个完全分布式控制得消息传输方式得数据通信网络，总线上各模块通过竞争PＩ系统简介（一)时间:2０13-02－28 15：5８浏览:56人一、系统概述PＩ(PlａnｔInｆorｍatioｎＳyｓtｅm）就是由美国ＯＳIｓｏft软件公司开发得工厂实时数据集成、应用平台，就是电力生产企业全厂实时信息集成得最佳选择.作为电厂底层控制网络与上层管理一、系统概述PI （Plant Ｉnformａtion Ｓyｓtem)就是由美国OＳIsoft软件公司开发得工厂实时数据集成、应用平台,就是电力生产企业全厂实时信息集成得最佳选择。
作为电厂底层控制网络与上层管理信息系统网络连接得桥梁，ＰI在电厂信息集成(管控一体化)中扮演着特殊与重要得角色。
一方面,PI用于电厂数据得自动采集、存储与监视。
作为大型实时数据库与历史数据库，PI可在线存储每个工艺过程点得多年数据.它提供了清晰、精确得操作情况画面,用户既可浏览电厂当前得生产情况，也可回顾过去得生产情况。
可以说，PI对于电厂得生产运行来说就如同飞机上得“黑匣子"一样。
另一方面,PI为最终得客户端用户与应用软件开发人员提供了快捷高效得电厂信息。
由于电厂得实时/历史数据存放在统一得数据仓库中,公司中得所有人,无论在什么地方都可以瞧到与分析相同得信息.PＩ客户端得应用程序可使用户很容易对工厂级与公司级得生产实施管理,诸如改进工艺，优化运行,故障预防维护等.通过PI可集成生产计划、设备维护管理、专家系统、L ＩＭＳ与优化／建模等应用程序。
PI在生产管理与操作运行之间起到桥梁作用。
二、PI得C/S与B/S结构ＰI可以实现Ｃ/S与B/S得结构配置。
它所使用得智能结构可在多种系统配置下运行。
PI服务器软件提供现场实时数据得采集与存储，PI 客户端软件让使用人员最大限度得处理手中得生产信息。
这些客户端应用程序包括ＰI_Datalink与ＰI_Pｒocess Booｋ,以及通用得浏览器程序，如ＩＥ，都就是在用户非常熟悉得Ｍicｒｏｓｏｆt Wiｎｄｏws环境下运行。
2024版PIE工程师培训教程
PIE工程师培训教程•引言•PIE工程师基础知识•PIE工程师技能提升•PIE工程师实践操作目录•PIE工程师职业素养培养•PIE工程师培训总结和展望引言01培训目的和意义目的培养具备PIE专业技能和知识的工程师，提高生产效率，优化生产流程，降低生产成本。
意义通过培训，使学员掌握PIE工程的核心技术和方法，能够独立解决生产过程中的问题，提升企业竞争力。
培训对象和要求对象面向制造业相关从业人员，包括生产工程师、工艺工程师、设备工程师等。
要求学员需具备一定的机械、电子、自动化等基础知识，对生产流程和工艺有一定了解。
培训内容和方式内容涵盖PIE工程的基本概念、原理、技术和方法，包括生产流程优化、工艺改进、设备维护与管理等方面的知识。
方式采用理论授课、案例分析、实践操作相结合的方式，注重学员的实际操作能力和问题解决能力的培养。
PIE工程师基础知识02010204 PIE工程师职责和角色负责生产工艺流程的制定和优化，提高生产效率，降低生产成本。
负责生产设备的选型和调试，确保设备满足生产需求。
负责新产品的导入和试产，协助解决生产过程中的技术难题。
负责生产现场的技术支持和问题解决，提高生产线的稳定性和产品质量。
03工艺流程和设备介绍工艺流程包括原材料准备、加工、装配、测试和包装等环节，确保产品按照规定的工艺流程进行生产。
设备介绍包括生产设备、测试设备和辅助设备等，如数控机床、注塑机、贴片机、光谱仪等，确保设备能够满足生产需求并提高生产效率。
产品知识和质量要求产品知识了解产品的结构、功能、性能和使用方法等，以便更好地进行生产工艺的制定和优化。
质量要求熟悉产品质量标准和检验方法，确保产品符合质量要求，提高客户满意度。
同时，需要了解相关质量管理体系，如ISO9001等，以便更好地进行质量管理。
PIE工程师技能提升03工艺流程分析工艺参数调整新工艺研发跨工艺领域协作工艺优化和改进方法01020304对现有工艺流程进行全面分析，找出瓶颈和浪费环节，提出优化建议。
PI Training Course
MCN HealthMonitor
RLINK
Real-Time Interfaces
The Server within The PI System at Platform Release 1
Copyright 2007 OSIsoft, Inc.
4
The Server
Primary Archive
Copyright 2007 OSIsoft, Inc.
6
The Server
Windows Server 2003
The Analytics
Visual
The Visuals
Advanced Computing Engine (ACE) RtAlerts
Asset Management
Situational Awareness
Copyright 2007 OSIsoft, Inc.
10
Smart Clients
- PI ProcessBook - PI DataLink
Thin Clients
- RtWeb Parts - RtReports
PI Server Analytical Tools - AF - ACE - Sigmafine Other Systems - ERP - Maintenance - LIMS
The Visuals
Smart Clients
ProcessBook DataLink ActiveView BatchView
Client: Windows XP / Vista Microsoft Office 2003 /2007
Real-Time Interfaces
PIsystem应用培训
报表生成速度慢
优化报表模板，减少数据量，提 高服务器性能等。
系统运行缓慢排查
系统响应慢
检查服务器负载情况，网络状况，数据库性能等。
操作卡顿
优化系统界面，减少不必要的操作，提高系统性 能等。
系统崩溃
检查系统日志，分析崩溃原因，修复系统漏洞等。
用户权限分配问题
1 2
权限分配不合理
根据实际需求合理分配用户权限，避免权限过高 或过低。
自定义报表与模板设计
自定义报表
根据业务需求，自定义报表格式 和内容，满足不同部门或岗位的
数据需求。
模板设计
设计报表模板，简化报表制作过程， 提高报表制作效率。
报表导出
支持将报表导出为多种格式，便于 用户在其他场合使用和分析数据。
多语言与国际化支持
多语言支持
本地化服务
提供多语言界面和数据翻译功能，满 足不同国家和地区用户的需求。
课程内容
02
介绍PISystem的概述、系统架构、功能模块、数据流程及与其
他系统的集成等。
课程难点与重点
03
讲解PISystem的核心功能和特点，以及在实际应用中的常见问
题与解决方案。
培训方式与时间安排
培训方式
线上培训、线下培训及混合式培训三种方式供学员选择。
培训时间
为期5天，每天8小时，共计40小时。
培训形式
采用理论讲解、案例分析、实践操作及小组讨论等多种形式，确 保学员充分掌握所学内容。
培训师资力量介绍
授课教师
具有多年PISystem开发、实施及维护经验的资深工程师。
专家嘉宾
邀请行业内知名专家进行专题讲座，分享PISystem在实际应用中的 成功案例与经验。

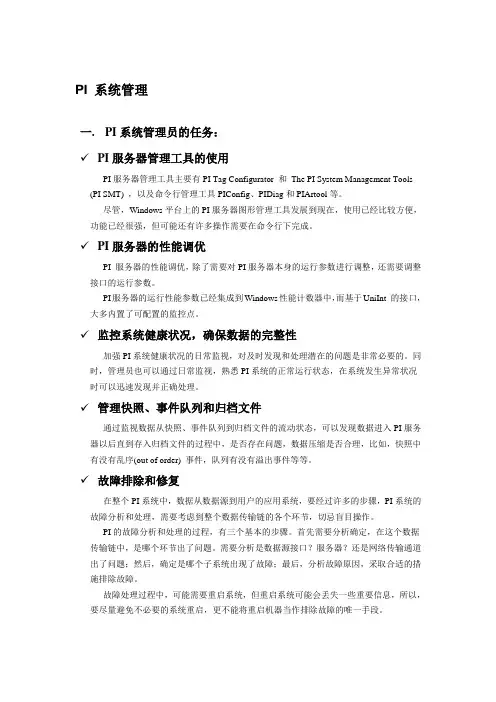

PI 系统管理(提纲)
PI 系统管理一.PI系统管理员的任务：✓PI服务器管理工具的使用PI服务器管理工具主要有PI Tag Configurator 和The PI System Management Tools (PI SMT) ，以及命令行管理工具PIConfig、PIDiag和PIArtool等。
尽管，Windows平台上的PI服务器图形管理工具发展到现在，使用已经比较方便，功能已经很强，但可能还有许多操作需要在命令行下完成。
✓PI服务器的性能调优PI 服务器的性能调优，除了需要对PI服务器本身的运行参数进行调整，还需要调整接口的运行参数。
PI服务器的运行性能参数已经集成到Windows性能计数器中，而基于UniInt 的接口，大多内置了可配置的监控点。
✓监控系统健康状况，确保数据的完整性加强PI系统健康状况的日常监视，对及时发现和处理潜在的问题是非常必要的。
同时，管理员也可以通过日常监视，熟悉PI系统的正常运行状态，在系统发生异常状况时可以迅速发现并正确处理。
✓管理快照、事件队列和归档文件通过监视数据从快照、事件队列到归档文件的流动状态，可以发现数据进入PI服务器以后直到存入归档文件的过程中，是否存在问题，数据压缩是否合理，比如，快照中有没有乱序(out of order) 事件，队列有没有溢出事件等等。
✓故障排除和修复在整个PI系统中，数据从数据源到用户的应用系统，要经过许多的步骤，PI系统的故障分析和处理，需要考虑到整个数据传输链的各个环节，切忌盲目操作。
PI的故障分析和处理的过程，有三个基本的步骤。
首先需要分析确定，在这个数据传输链中，是哪个环节出了问题。
需要分析是数据源接口？服务器？还是网络传输通道出了问题；然后，确定是哪个子系统出现了故障；最后，分析故障原因，采取合适的措施排除故障。
故障处理过程中，可能需要重启系统，但重启系统可能会丢失一些重要信息，所以，要尽量避免不必要的系统重启，更不能将重启机器当作排除故障的唯一手段。
PIE工程师培训教程
紧急问题第一时间处理
紧急性问题与突发性事故有许多相似之处，但它们是本质不同的两回事。前者虽然紧急，但从根本上讲是属于存在问题的，但还没有造成事故，而后者已经形成需要紧急处理的事故、如果不及时处理的话后果会比较严重。
第11页/共56页
生产改进不断持续改善
PE（或PIE）实施的改进是没有具体的目标的，但是，在一个阶段后如果回头再看的话，有无改进的确不一样。
第15页/共56页
生产换型如何缩短时间
●结束阶段清理不彻底，导致材料、工具、JIG等在混乱状态下使用；●作业指导书不到位，致使作业缺乏依据；●人员排布方式更新滞后；●作业员对作业要求不太明确；●仪器、设施的设置状态更新滞后；●首件确认未及时进行。
随着生产计划的改变，生产中的产品MODEL(机型)也会改变，而在这个环节上正是生产问题点多发的时候，所以PE应多插手过问才是。更换ODEL时一般可能产生的问题点有以下几方面：
课程内容
第一章节 PE和生产系统
PE的三种定义分析
生产活动与生产工程的关系
生产工程管理的概述、内容与原则
第二章节 PIE日常工作要求
通过试产建立生产工艺
就地解决生产突发事故
临时性问题临时去解决
紧急问题第一时间处理
生产改进不断持续改善
工程变更跟进不能马虎
事故材料进行鉴定分析
善用修理进行失效分析
3)鉴定过程的变异对材料的影响。有时候制造过程会产生变异，如冲压的压力变大，烘烤的温度偏高、时间偏长等，这些因素都有可能导致材料的性能下降。
第14页/共56页
善用修理进行失效分析
修理员就是指那些纠正产品缺陷使其符合要求的人员，他们属于生产部管理。修理员在工作中所面对的全部是不良品，他在实施修理的过程中通过发现、寻找不良处所，采取纠正、修复措施等，对不良形成的全部过程比较熟悉。
PI-system应用培训
4
Course Content
PI 介绍 Windows的普通对话框 PI ProcessBook 在Excel 里使用PI DataLink 实际操作练习
5
ห้องสมุดไป่ตู้
1.0 PI介绍
6
OSIsoft
成立于1980 在美国，加拿大，墨西哥， 德国，澳大利亚，新西
兰，巴西和新加坡 PI 系统:
22
1.2 数据流
23
数据测试
在存档之前每个值要经过两步的数据过滤测试: 例外测试
“只送有变化意义的数据给服务器” 压缩测试
“只存储需要可靠描述过程行为的数据”
24
数据流
新值
(基于扫描或 例外报告)
例外报告
例外报告
接口 (在数据采集节点上)
实时值
PI 压缩运算
PI 存档
压缩
PI Server
25
工厂有了PI，就像有了一个严谨的师傅。过去的完整操作记录可以指导技术 人员提高装置的稳定性和利用率，提高技术人员的运行和操作水平。
有了PI，不仅各级领导可以直接通过自己办公室的微机看到生产情况，而且 整个工厂各个部门的人员，都可以对这些数据进行分析，满足各自不同的需 要。
各个部门之间分析的结果不会因数据来源不统一而发生矛盾 再也没有人会为查找几年以前的历史数据（不论是年度、月度数据，还是日
接口节点
接口节点
Data Source (DCS, PLC, etc)
Data Source (DCS, PLC, etc)
11
实时数据库是管控一体化的桥梁
管理决策
Gap 断层
工程应用
操作维护
12
