T型槽平台的T型是怎样加工出来的
T型槽平台T型槽开口尺寸参考
又叫T型槽平板是一种表面带有T型槽用于装配，测试动力试验设备的基准工作平台。建新量具公司生产的铸铁T型槽平台和试验平台一样严格执行国家相关行业标准，使用高强度铸铁铸造，不仅精度稳定，而且坚固耐用。
T型槽平板工作面采用的是数控加工机床铣削工艺，保证了平面的精度。工作面一般有T型槽，也可以根据要求加工长孔和圆孔。
开口尺寸
T型槽宽度
T型槽深度
总深度
14
30
11
29
18
30--32
11--12
30--36
20
36
16--18
30--36
22
37--40
16--18
38--45
24
42
20
40--46
28
46--50
20--22
48--56
36
56--60
25--28
61--71
42
68--72
32--35
74--85
10
16
18
7
8
17
21
M8
15
6
12
19
21
8
9
20
25
M10
18
7
14
23
25
9
11
23
28
M12
22
8
18
30
32
12
14
30
36
1
M16
28
10
22
37
40
16
18
38
45
M20
34
14
28
ug加工t型槽的编法
ug加工t型槽的编法UG是一种常用的CAD软件，它可以用来进行各种工程设计和加工编程。
在本文中，我们将重点介绍如何使用UG加工T型槽。
T型槽是一种常见的结构槽，它具有横向的T字形截面。
在工程设计中，T型槽通常用于连接和定位零件，因此加工T型槽在很多行业中都非常常见。
我们需要在UG软件中创建一个新的零件文件。
然后，我们可以使用UG的绘图工具来绘制T型槽的截面。
在绘图过程中，我们可以根据实际需求来确定T型槽的尺寸和形状。
通常情况下，T型槽的宽度和高度应该根据具体的工程要求来确定。
绘制完T型槽的截面后，我们可以使用UG的修剪命令来修剪不需要的线段，从而得到最终的T型槽截面。
接下来，我们需要将T型槽的截面进行拉伸，以得到实际的T型槽形状。
在UG中，我们可以使用拉伸命令来完成这个过程。
在拉伸命令中，我们需要指定拉伸的距离和方向。
通常情况下，T型槽的长度应该根据实际的工程要求来确定。
完成T型槽的拉伸后，我们可以使用UG的倒角命令来给T型槽的边缘添加倒角。
倒角可以提高T型槽的强度，并且可以减少与其他零件的干涉。
在UG中，我们可以选择不同的倒角半径和倒角方式来满足具体的需求。
完成倒角后，我们可以使用UG的文件保存命令来保存T型槽的加工文件。
在实际加工中，我们可以使用UG生成的加工文件来进行数控机床的编程。
UG可以生成标准的G代码和M代码，以控制数控机床进行自动化加工。
在编程过程中，我们需要指定刀具的尺寸、加工速度和切削参数等。
同时，我们还需要考虑T型槽的加工顺序和切削路径，以确保加工的准确性和效率。
除了加工T型槽，UG还可以用于进行其他类型的加工编程。
例如，我们可以使用UG来加工圆孔、方孔和槽孔等。
在实际应用中，我们可以根据具体的工程需求来选择不同的加工方式和工艺参数。
同时，UG还可以进行刀具路径优化和碰撞检测等功能，以提高加工效率和质量。
UG是一种功能强大的CAD软件，可以用于各种工程设计和加工编程。
在本文中，我们重点介绍了如何使用UG加工T型槽。
T型槽数控加工工艺方案
T型槽数控加工工艺方案摘要:金属切削机床工作台和组合夹具的基础板上,都有一条或数条精度要求较高的T型槽。
以我校制作组合夹具的基础板为例,如图1所示,该基础板中包含了两种类型的T型槽。
其中一种为开放式T型槽,而另一种为封闭式T型槽。
由于T型槽的形状规格、精度与用途不同,加工方法各异。
尤其封闭式T型槽加工由于受到排屑、润滑、冷却、刀具振动等因素的影响,加工难度更大,因此综合考虑加工精度、加工效率、缩短加工周期等因素。
除合理选择刀具、合理安排加工工艺外,提高编程技术显得非常重要。
以下以封闭式T型槽(见图2)加工为例讲述。
关键词:数控加工CAXA编程T型槽加工工艺适用性在数控铣床上进行T型槽加工相对于普通铣床,可能成本更大,加工效率不高,且容易造成T型铣刀折断,但是数控铣床加工所得到的位置精度更高,稳定性更好,而且由于可以减少装夹次数,节省大量的搬运和在普铣上的校调时间,因此也有其实用意义。
1 刀具选择在现代金属加工中,特别是数控加工中,如何选刀具的、用刀具尤其显得重要,针对图2零件的材料特性(材料为45钢)和加工要求,应选两种类型刀具进行加工:一种为立铣刀,主要用于加工10mm宽的直槽,刀具材料可选钨钢;另一种为T型槽铣刀(规格见图3),根据T型槽的加工要求,这里选择规格为16×6×10×72的高速钢刀。
这类刀具容易破损,加工速度难以捉高。
为延长刀具寿命,提高加工效率,刀具材料可改用粉末冶金高速钢去取代一般高速钢,并进行Th＃层处理。
为了改善排屑性能,将原来的10齿改为6齿,增大容屑空间。
2 加工工艺安排该基础板在进入数控加工前,外形150×50已加工到位。
基础板的数控加工分为两个工步:一是开直槽;二是加工T型槽,现分别说明如下。
2.1 开直槽首先选用T1号直径为8mm的钨钢精铣刀进行加工,由图可见该T型槽深16mm,而该直槽的槽深22mm,比T型槽还要深,加工时完全可以把直槽的深度加工到尺寸。
ug加工t型槽的编法
ug加工t型槽的编法【原创版】目录1.UG 加工 T 型槽的概念和应用2.T 型槽的编程要点3.T 型槽加工的步骤4.注意事项和技巧正文一、UG 加工 T 型槽的概念和应用UG（Unigraphics）是一款广泛应用于机械制造行业的计算机辅助设计与制造（CAD/CAM）软件。
在 UG 中，T 型槽是一种常见的槽形，广泛应用于各种零件的加工和装配。
T 型槽的特点是槽底呈 T 字形，通常用于连接两个零件或者固定零件的位置。
二、T 型槽的编程要点1.确定加工零件的尺寸和材料在编写 UG 加工程序之前，首先需要了解加工零件的尺寸和材料，以便选择合适的刀具、切削参数和加工方式。
2.创建加工模型根据零件的尺寸和形状，创建一个合适的加工模型。
在 UG 中，可以通过创建一个新的加工模型或者使用已有的加工模型来实现。
3.设定加工策略设定加工策略是编写 UG 加工程序的关键步骤。
根据 T 型槽的特点，可以选择采用铣削或车削等加工策略。
4.编写刀具路径根据设定的加工策略，编写刀具路径。
刀具路径是指刀具在加工过程中的运动轨迹。
编写刀具路径时，需要考虑刀具的切入、切削和退出等过程，以保证加工效果和刀具的安全。
三、T 型槽加工的步骤1.打开 UG 软件，导入需要加工的零件模型。
2.创建一个新的加工程序，选择合适的加工策略。
3.编写刀具路径，设置刀具的切入、切削和退出等参数。
4.模拟刀具路径，检查加工效果和刀具的运动是否合理。
5.将编写好的加工程序传输到数控机床上进行实际加工。
四、注意事项和技巧1.在编写刀具路径时，应尽量避免刀具的空行程，以提高加工效率。
2.在选择刀具时，应根据加工材料和加工量选择合适的刀具，以保证刀具的耐用性和加工效果。
T型槽平台的生产工艺流程
T型槽平台的生产工艺流程
T型槽平台是一种广泛应用于机器人、数控机床和加工中心等自动化设备中的
工作平台，其主要作用是固定工件和夹具，并提供稳定的加工支撑。
在生产过程中，T型槽平台需要经过多道工艺流程，下面将详细介绍其生产过程。
原材料采购
T型槽平台的材质通常为硬质铝合金，这种材料具有重量轻、抗腐蚀性好和加
工性能优异等特点。
在原材料采购阶段，需要选择高质量的铝合金材料，并严格按照材料标准进行检测。
铸造工艺
T型槽平台的铸造工艺通常采用重力铸造或低压铸造技术，以确保铸件的形状
和尺寸的准确度。
在铸造过程中，需要先准确设计模具，然后根据设计要求进行模具铸造，最后进行铸坯熔融和浇注。
精密加工
T型槽平台的加工过程主要包括钻孔、铣削、镗孔、切割、剃线等。
在加工过
程中，需要使用各种高精度的加工设备和工具，例如数控机床、磨床、切割机等，以确保工件的精度和表面质量。
表面处理
T型槽平台的表面处理主要包括阳极氧化和喷涂涂料两种方式。
阳极氧化可以
提高铝合金表面的耐腐蚀性和耐磨性，也可以在表面形成一层保护膜和装饰膜。
而喷涂涂料则可根据客户要求的不同颜色和效果来进行表面覆盖。
装配和测试
最终，在以上生产工艺流程完成之后，T型槽平台的各个部件需要进行装配，
比如安装定位孔、角度尺、支撑台、导轨等。
在装配完成后，需要进行性能测试，包括平面度、垂直度、平行度和尺寸精度等各项指标的检测，以确保产品的质量和稳定性。
综上所述，T型槽平台的生产工艺涉及多个环节，需要对每个环节加以控制和
管理，以确保产品质量和客户满意度。
t型槽固定工件原理
t型槽固定工件原理T型槽固定工件原理引言：在机械加工领域，为了保证工件的稳定性和精度，常常需要使用夹具将工件固定在机床上。
T型槽固定工件是一种常见的固定方法，其原理简单而有效。
本文将从T型槽的结构特点、固定工件的原理和应用案例三个方面来详细介绍T型槽固定工件的原理。
一、T型槽的结构特点T型槽是一种具有T字形截面的槽口，常见于机床工作台上。
T型槽的结构特点主要包括以下几点：1. T型槽的截面形状为T字形，上部为横向的槽口，下部为纵向的槽口，形成了一种嵌入式结构。
2. T型槽的横向槽口宽度一般为标准尺寸，以适应不同规格的夹具和工件。
3. T型槽的纵向槽口长度一般较短，仅用于固定夹具和限制其位置。
4. T型槽的两侧边缘通常带有斜角，以便夹具的安装和拆卸。
二、T型槽固定工件的原理T型槽固定工件的原理是利用T型槽的结构特点，通过夹具将工件与T型槽相互嵌入，实现工件的固定和定位。
其原理可以分为以下几个步骤：1. 选择合适尺寸的夹具，将其插入T型槽的横向槽口中。
夹具通常具有与T型槽相对应的T字形结构，以确保夹具与T型槽的嵌合。
2. 调整夹具的位置和角度，使其与工件的固定面相贴合。
夹具通常具有可调节的结构，可以根据工件的形状和尺寸进行调整。
3. 使用螺钉或其他固定装置将夹具固定在T型槽中，确保其稳固可靠。
螺钉通常通过横向槽口与夹具连接，将其牢固地固定在T型槽中。
4. 确保工件与夹具之间的接触面充分贴合，避免松动和位移。
可以使用垫片、垫圈等辅助材料来提高接触面的贴合度。
5. 检查固定后的工件是否牢固稳定，是否满足加工要求。
如有需要，可以进行调整和再次固定，直到满足要求为止。
三、T型槽固定工件的应用案例T型槽固定工件的原理在工业生产中得到了广泛应用，下面将介绍两个具体的应用案例：1. 机床加工：在机床加工中，T型槽常用于固定工件和夹具。
通过选择合适的夹具和固定方法，可以实现工件的稳定固定和精确定位，从而保证加工精度和效率。
t型槽加工工艺流程
t型槽加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!《T 型槽加工工艺流程》一、准备工作1. 材料准备：根据设计要求，准备好所需的原材料，如钢板、角钢等。

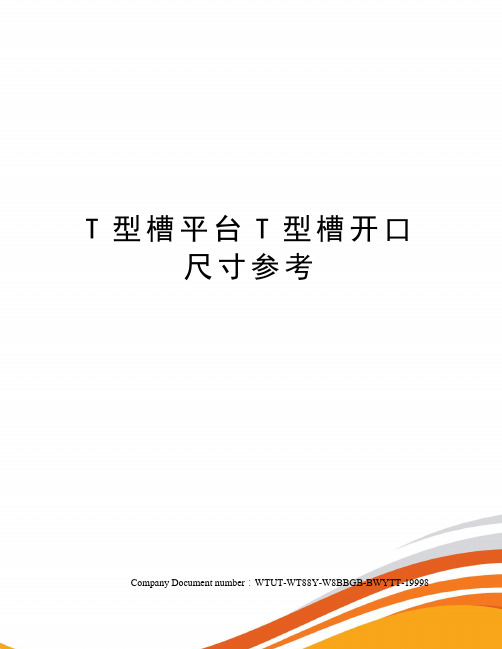

T型槽平台T型槽开口尺寸参考
T型槽平台T型槽开口
尺寸参考
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
T型槽平台T型槽开口尺寸参考
又叫T型槽平板是一种表面带有T型槽用于装配，测试动力试验设备的基准工作平台。
建新量具公司生产的铸铁T型槽平台和试验平台一样严格执行国家相关行业标准，使用高强度铸铁铸造，不仅精度稳定，而且坚固耐用。
T型槽平板工作面采用的是数控加工机床铣削工艺，保证了平面的精度。
工作面一般有T型槽，也可以根据要求加工长孔和圆孔。
T形槽尺寸一般标准设计
形槽尺寸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
T型槽平台的T型是怎样加工出来的
T型槽平台顾名思义就是铸铁平台工作面上加工出T型槽，T型槽的作用就是配合螺栓和螺杆对工件进行固定，方便焊接和装配等工作，T型槽的尺寸要根据使用螺栓的尺寸来定，T型槽的规格尺寸一般都是按客户需要定制。
在T型槽平台，装配平台刨T型槽的凹槽时，切削用量要求，并且要用手动走刀，以免损坏刀具和工件。
在刨削T型槽过程中要注意刀具的非切削部分不要与铸铁平板发生摩擦或碰撞，以免造成事故或产生废品。
每次切削行程的终了、回程开始之间，要切刨刀抬出槽处。
因此，前后越程都应该适当放大，以便有较充足的进间和空间抬刀或落刀。
铸铁工作台T型槽加工步骤：
1、首选在铸铁平台的端面和上平面已经画好的加工线找正和装夹平台。
2、用切槽刀刨出直角槽。
如果T型槽较小（槽宽小于100mm），顶部直角槽精度要求不高，可在一次走刀中切出，使其宽度等于T形槽槽口的宽度。
如果T形槽较小和槽口精度要求较高或T形槽较大时，必须粗刨和精刨两次刨出直角槽。
3、刨侧面左右凹槽。
加工前，用铸铁直角尺或铸铁方尺检查弯头切刀切削刃与铸铁平板顶面是否垂直，若不垂直，则应重新调整刀具到保证垂直为止。
然后用弯头切刀分别刨削左右侧面的凹槽。
4、倒角。
用两个主偏角均为45°的尖头刨刀倒角。
