中央空调施工常识管道安装施工要点

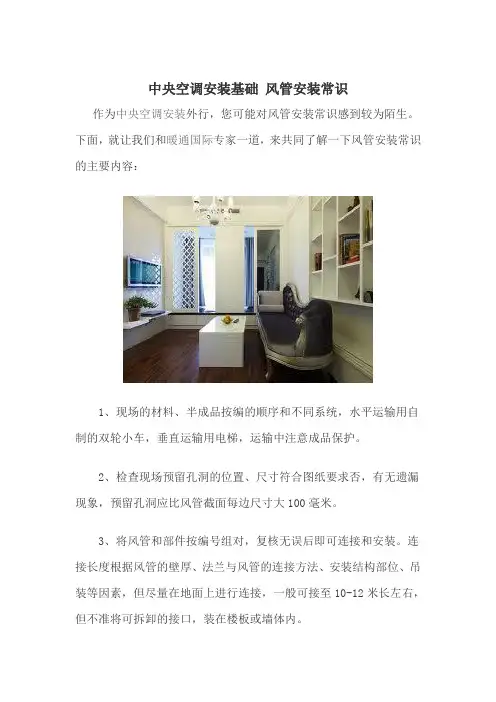

中央空调安装基础 风管安装常识
中央空调安装基础风管安装常识作为中央空调安装外行，您可能对风管安装常识感到较为陌生。
下面，就让我们和暖通国际专家一道，来共同了解一下风管安装常识的主要内容：1、现场的材料、半成品按编的顺序和不同系统，水平运输用自制的双轮小车，垂直运输用电梯，运输中注意成品保护。
2、检查现场预留孔洞的位置、尺寸符合图纸要求否，有无遗漏现象，预留孔洞应比风管截面每边尺寸大100毫米。
3、将风管和部件按编号组对，复核无误后即可连接和安装。
连接长度根据风管的壁厚、法兰与风管的连接方法、安装结构部位、吊装等因素，但尽量在地面上进行连接，一般可接至10-12米长左右，但不准将可拆卸的接口，装在楼板或墙体内。
4、风管安装吊架可用膨胀螺栓固定在楼板或梁上，但位置要正确，牢固可靠，吊杆的下部螺栓的松紧行程应有余量，以便风管标高、水平度的调整。
5、吊架的间距定为3米，吊杆直径为10毫米圆钢，横梁用角钢，横梁设在保温层外部、即吊架与风管之间，垫经防腐处理的50毫米厚的木方，长与横梁相同，且与吊梁用木螺栓连接。
6、风管保温采用带网格线铝箔贴面玻璃棉毡(面层采用防潮抗拉贴面)，搭接处采用胶带封接。
保温前要检查管道部件是否合格，保温层表面要平整密实，不得有裂纹空隙，保温钉数量为：侧面20只/m2，上面为10只/m2。
7、法兰垫料用3-5毫米厚的闭孔乳胶橡胶板，每吊装长度控制在12米之内，组对和保温在搭设的脚手架上进行，吊装操作站在三角合梯上。
8、阀门等部件要与风管同时组对一起吊装，调节阀等安装在便于操作位置，防火阀是系统安全装置，有水平、垂直、左、右式区别，安装时不得弄错，为防止易熔片脱落，安装时格外小心，当安装在垂直气流风道中的防火阀时，易熔片一端必须向关闭方向倾斜5度。
9、风管安装后水平度允许偏差3/1000，总偏差不大于20毫米。
垂直度的允许偏差2/1000。
总偏差不大于20毫米，沿墙敷设时，为便于操作管壁距墙距离为大于150mm。

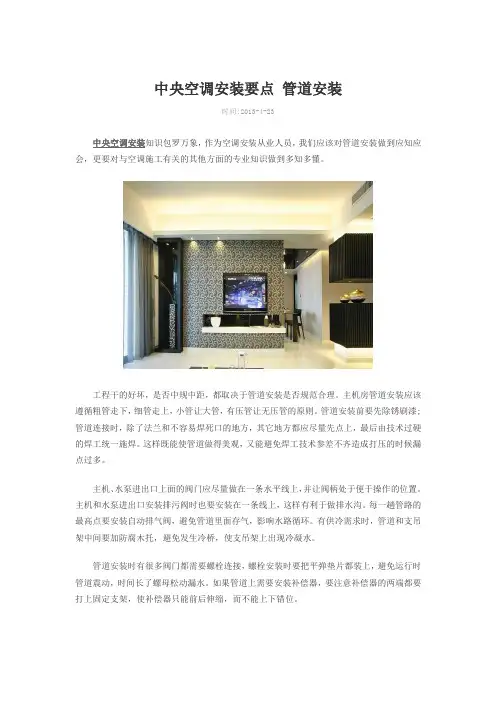

中央空调安装要点 管道安装
中央空调安装要点管道安装
时间:2013-4-23
中央空调安装知识包罗万象，作为空调安装从业人员，我们应该对管道安装做到应知应会，更要对与空调施工有关的其他方面的专业知识做到多知多懂。
工程干的好坏，是否中规中距，都取决于管道安装是否规范合理。
主机房管道安装应该遵循粗管走下，细管走上，小管让大管，有压管让无压管的原则。
管道安装前要先除锈刷漆;管道连接时，除了法兰和不容易焊死口的地方，其它地方都应尽量先点上，最后由技术过硬的焊工统一施焊。
这样既能使管道做得美观，又能避免焊工技术参差不齐造成打压的时候漏点过多。
主机、水泵进出口上面的阀门应尽量做在一条水平线上，并让阀柄处于便于操作的位置。
主机和水泵进出口安装排污阀时也要安装在一条线上，这样有利于做排水沟。
每一趟管路的最高点要安装自动排气阀，避免管道里面存气，影响水路循环。
有供冷需求时，管道和支吊架中间要加防腐木托，避免发生冷桥，使支吊架上出现冷凝水。
管道安装时有很多阀门都需要螺栓连接，螺栓安装时要把平弹垫片都装上，避免运行时管道震动，时间长了螺母松动漏水。
如果管道上需要安装补偿器，要注意补偿器的两端都要打上固定支架，使补偿器只能前后伸缩，而不能上下错位。
是一项系统工程，又因为中央空调施工知识门类众多，所以对于每一个环节和步骤，我们都应该做好精心的部署和准备，进行管道安装时同样如此。
中央空调管道安装规范
中央空调管道安装规范中央空调管道安装规范中央空调管道安装是中央空调系统的重要组成部分，负责将冷热媒体传输到各个末端设备，确保系统正常运行。
以下是中央空调管道安装的规范及要求：1. 原则要求：（1）管道的安装应符合相关国家标准和规范，确保工程质量。
（2）管道应采用优质材料制作，确保安全性和耐用性。
（3）所有安装工程应按照设计文件和安装方案进行施工，不得擅自变动。
2. 施工准备：（1）施工前，必须熟悉系统的工程设计文件和要求，清楚各个管道的位置、连接方式等。
（2）施工前，应检查管道材料是否符合要求，检查是否存在破损、腐蚀等问题。
（3）施工前，应做好现场蓄水测试，确保管道系统密封性。
3. 管道布局：（1）管道应尽量避开阳光直射区域，以防止管道温度过高。
若无法避免，应采取保温措施。
（2）管道的安装应尽量减少转弯次数，减小管道的阻力。
（3）管道布局中要确保对维修、清洁等操作的方便性。
4. 管道连接：（1）管道连接应采用焊接、螺纹连接等方式，确保连接牢固、密封良好。
（2）焊接接头应满足设计和工程要求，焊缝应无瑕疵，表面光滑。
（3）螺纹接头应使用密封垫片，并进行适当的涂抹密封胶。
5. 管道支架安装：（1）支架的选择和设计应符合相关标准和规范。
（2）支架应坚固、稳定，能承受管道自重和运行过程中的振动等荷载。
（3）支架安装时应注意与其他设备和结构的连接，不得影响其运行和安全。
6. 管道保温：（1）管道应按照设计要求进行保温处理，材料应符合相关标准和规范。
（2）保温材料应能有效减少能量损失，不得产生危害人体的有害物质。
（3）保温层应牢固、平整，能承受外界环境的冲击和挤压。
7. 管道试压：（1）在管道系统安装完成后，应进行试压。
试压压力应符合设计要求，测试时间应满足要求。
（2）试验压力应保持稳定，不得出现泄漏、冒泡等现象。
（3）试压完成后，应对管道系统进行检查，确保无泄漏。
中央空调管道安装规范的遵守，可以确保中央空调系统的正常运行和使用安全。
中央空调安装施工标准
中央空调安装施工标准：
1.施工前准备：在施工前，需要做好现场勘查、材料准备、工具准备等工作。
2.定位放线：根据图纸和现场实际情况，确定内机、送风口、回风口及冷凝水排水的位置，并做好
定位放线工作。
3.内机安装：内机安装时需要确保机器离房顶距离不小于1公分，以避免机器运行时与墙顶产生共
振。
同时，内机吊装需考虑百分之一的坡度，接冷凝水的一侧要稍微低一些，以利于冷凝水的排出。
4.管道安装：中央空调的管道安装需要按照规定进行，铜管和排水管的安装要严格遵守设计要求，
确保管道的质量和安全。
5.风口安装：送风口和回风口的安装要规范，风口的大小和方向要与图纸一致，同时要确保风口表
面光滑、无毛刺。
6.冷凝水排水安装：冷凝水排水管安装时要确保有一定的倾斜角度，以利于冷凝水的排出。
同时，
要确保排水管不受挤压或堵塞。
7.室外机安装：室外机安装时需要确保稳固，同时要考虑到散热和维修方便。
8.调试运行：安装完成后需要对中央空调进行调试运行，确保机器正常运行并满足设计要求。
中央空调安装技术交底
中央空调安装技术交底
一、安装方法
1. 检查配件齐全性，准备好必要的安装工具和材料。
2. 在安装位置确定好中央空调的安装尺寸和安装位置。
3. 依据中央空调的安装要求安装电源，预留空调电源需要的线路。
4. 安装空调的室内机和室外机，注意管道的安装长度和角度。
5. 连接冷媒管道，加工必要的配管件。
6. 连接空调电源线路，进行电气接线。
7. 开机调试，测试空调制冷、制热等功能，确保运行正常。
二、安装注意事项
1. 中央空调的安装位置要求平稳、牢固。
2. 应注意安装高度和操作空间，方便日后的操作和维护。
3. 连接管道时要求密封性，避免制冷效果不佳。
4. 连接电线时应注意正确接线，避免短路和漏电情况。
5. 中央空调的使用寿命与安装质量有关，应注意施工细节。
三、验收标准
1. 中央空调安装完成后，首先应进行外观检查，确认无明显毛病。
2. 进行各项电气、制冷、制热功效测试，确保各项功能完好。
3. 进行一段时间的使用观察，确认运行无异常情况。
以上是中央空调安装技术交底，希望全体工作人员按操作规程严格操作，保质保量地完成中央空调的安装工作。
中央空调管道工程施工工艺方法主要技术要点
中央空调管道工程施工工艺方法主要技术要点中央空调管道工程施工工艺、方法及主要技术要点1.施工准备施工准备是保证施工顺利进行的前提，主要包括技术准备、物质准备、组织准备以及作业条件的准备等，其具体内容是：1.1熟悉与本工程有关的建设文件，了解工程重点和总体要求。
1.2研究施工图纸，了解设计意图和适用规范，认真做好图纸会审工作，施工图上存在的问题要商定解决办法，并在施工会审纪要中反映出来。
1.3编制施工方案、施工图预算。
1.4根据现场施工条件和施工总设计的要求，本专业工种的临时设施和施工现场的布置。
1.5根据土建施工进度情况组织劳动力进场施工。
1.6按施工要求组织劳动力、机具、材料进场1.7由工程项目经理和有关技术负责人组织进场施工人员认真学习施工图，明确设计意图和质量要求，并逐级进行技术交底，其内容包括工程特点、设计要求、施工工艺、质量标准、技术措施、安全措施、新技术新材料新工艺的实施方法等，并做好技术交底记录。
1.8注重现场施工管理，对已进场的劳动力和机具、材料，根据施工条件进行合理有效的调度使用，充分利用时间、空间，建立起文明施工秩序，完善施工资料积累和传递机制。
2.管道安装工程施工程序：现场绘制绘制加工草图支吊架制作管道预制需镀锌无缝钢管预组装支吊架安装--安装准备预组装管道拆除--管道镀锌管道安装系统试压系统清洗吹扫系统油漆、保温系统调试说明：管道系统安装调试与空调设备安装密切配合如管道安装及设备接口应等设备安装好后才可进行，系统调试应等设备单机试车合格后才可进行。
3.管道预制加工场地布置：应根据管道预制加工的顺序，再结合现场场地的情况，做到各道工序不交叉进行，使材料搬运，人员起动的距离最短。
可参照如下布置图：4.施工工艺方法及主要技术要点4.1空调系统Dg≤100采用镀锌钢管，采用丝扣连接；Dg﹥100采用无缝钢管，采用焊接和法兰连接。
用螺纹连接时，加工的螺纹应连续、整齐，不得有断丝和缺丝，连接时的配件应上紧上齐，外露丝扣上的油麻丝等应处理干净。
空调管道安装施工方法
空调管道安装施工方法在建筑中，空调系统是非常重要的设施之一，能够为人们提供舒适的室内环境。
而空调管道的安装施工则是实现空调系统正常运行的关键步骤之一。
本文将介绍空调管道安装施工的方法和注意事项。
一、管道准备在进行空调管道安装施工之前，首先需要准备好所需的管道材料和工具。
一般情况下，空调管道采用无缝钢管或铜管。
根据工程要求，选择适当规格的管道，并进行切割和修整，确保管道的长度和形状适合安装位置。
同时需要准备好管道支架、管道连接件、密封材料等。
二、管道布置根据空调系统的设计方案和建筑结构，合理规划和布置空调管道。
在布置过程中应考虑到空调冷热风进出口位置，确保管道路径合理畅通。
同时还需要避开其他建筑设备和管线，保证空调管道的安全和有效性。
三、管道安装1. 管道固定：根据设计要求，在合适的位置安装管道支架，确保管道固定稳固。
支架的间距应符合国家标准，避免管道在使用过程中出现震动和位移。
2. 管道连接：根据管道的类型和连接方式，采用相应的连接方法进行管道之间的连接。
无缝钢管可以采用法兰连接或螺纹连接，铜管可以采用焊接或套管连接。
连接时要注意连接件的材质和规格是否与管道相匹配，并进行严密的密封处理。
3. 管道疏通：在管道安装完成后，进行疏通处理，清理管道内的杂物和污垢。
同时进行压力测试，确保管道的密封性和耐压性。
四、管道绝热为了保证空调系统的能效，空调管道需要进行绝热处理。
常见的绝热材料有保温棉、聚氨酯泡沫等。
绝热材料应选择具有良好的绝热性能和耐腐蚀性能的材料，并通过粘贴、包裹等方式将管道进行完整覆盖，确保绝热效果。
五、管道测试在空调管道安装施工完成后，还需要进行一系列测试来验证管道系统的性能和质量。
常见的测试包括气密性测试、压力测试和流量测试。
通过这些测试可以判断管道是否存在漏气、泄露、堵塞等问题，及时进行修复和改善。
综上所述，空调管道安装施工是一个复杂而关键的过程。
合理的管道布置和安装方法、优质的管道材料和连接件、完善的绝热处理和测试程序，都是保证空调管道质量和工作效果的关键。
中央空调安装工程施工
中央空调安装工程施工随着科技的进步和人们生活品质的提高，中央空调已经成为现代建筑中不可或缺的设施之一。
中央空调安装工程是一项专业性较强、工艺复杂的系统工程，施工过程中需要严格遵守相关规范和标准，确保系统的安全、稳定和高效运行。
本文将从中央空调安装工程的前期准备、施工流程、施工要点和验收等方面进行详细介绍。
一、前期准备1. 设计审核：在中央空调安装工程施工前，首先要对设计图纸进行审核，确保设计方案合理、可行。
设计审核内容包括系统形式、设备选型、管道布局、施工细节等。
2. 材料准备：根据设计要求，提前准备好中央空调系统的各种材料，如空调机组、管道、阀门、膨胀节、绝热材料等。
材料应具备相应的质量证明文件，确保材料合格。
3. 施工工具和设备：准备施工过程中所需的各种工具和设备，如电钻、扳手、螺丝刀、切割机、焊接设备等。
4. 施工人员培训：对施工人员进行专业培训，提高施工技能和质量意识，确保施工过程的安全和顺利进行。
二、施工流程1. 管道预制：根据设计图纸，对管道进行预制，包括切割、焊接、保温等。
预制过程中要注意管道的走向、标高和连接方式，确保管道系统美观、合理。
2. 设备安装：按照设计要求，安装空调机组、膨胀节、阀门等设备。
设备安装应牢固可靠，确保运行稳定。
3. 管道安装：将预制好的管道安装到设备上，包括风管、水管、气管等。
管道安装应符合设计要求，保证管道系统严密、无泄漏。
4. 系统调试：在管道安装完成后，进行系统调试，包括风量调试、水压调试、温度调试等。
调试过程中要确保系统运行正常，达到设计要求。
5. 验收：施工完成后，组织验收，对中央空调系统的运行效果、安全性能、美观度等进行全面检查。
验收合格后，交付使用。
三、施工要点1. 严格遵循设计图纸和施工规范，确保施工质量。
2. 加强施工现场管理，确保施工安全、文明。
3. 做好管道保温工作，降低能耗，提高系统运行效率。
4. 设备安装时要考虑运行维护方便，避免后期维修困难。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中央空调施工常识管道安装施工要点
中央空调施工是一项系统工程，涉及的知识点涵盖方方面面，管道安装施工要点亦包括其中。
本文中，就让我们来共同了解一下管道安装施工要点的具体内容：
1.与土建配合施工。
管道安装工程作为建筑工程的分项工程，穿插于土建施工过程中，为了保证中央空调的施工质量，暖通施工技术人员应该和土建施工技术人员做好协调配合工作，确保在土建施工中，为暖通管道安装设置穿墙套管，如设置穿越楼板的预埋钢套管，管径按照设计要求确定，但是管道的焊缝不得置于套管内，最后在套管与混凝土板之间填埋不燃烧材料进行密封。
2.管道支架的敷设。
在管道安装过程中，首先应该做好管道支架
的敷设，因为在夏季中央空调管道制冷，管内水温较低，没有做好管道与支架的绝热保温处理，会形成冷桥现象。
因此，需要在支架与管道之间垫上防腐木块，以减小冷桥的出现。
同时需要做好管道支架间距设置，尤其需要考虑到管道热胀冷缩现象，对于高层建筑的空调立水管，长度较长，仅仅靠管道的自然补偿来决绝热胀冷缩是不够的，应该根据计算得出伸缩量，从而专门设置伸缩器，以提高支架和管道的适应能力，降低管道因为热胀冷缩出现破坏。
3.室内、室外机安装。
在室内机安装时，首先需要确定安装的位置，然后在规定的地方划线标记、固定膨胀螺栓，然后将室内机吊装到位，最后进行调正和固定工作; 对于室外机安装，首先应该在安装位置预制一个槽钢或者混凝土基础，同样利用吊机将室外机吊装到位，进行固定，支撑方式可以采用纵向支撑或者四周支撑。
4.冷媒管配置和焊接。
高层建筑管井应严格按照设计及相关标准
设置合适的承重支架，防止管道向下位移，条件允许的话在最下端设落地支架。
目前中央空调系统中的管道基本采用无缝钢管和热镀锌管。
无缝钢管采用焊接连接，镀锌钢管采用丝扣连接，不得用焊接连接镀锌钢管。
在焊接前应该对钢管进行检查和清理，清除管道壁的浮锈，检查管道切口是否平整，有没有毛刺、凹凸等缺陷。
5.排气阀、排污阀的设置。
中央空调系统需要设置排气阀、排污阀，因为在中央空调工作时，管道内难免产生气泡和积聚杂物，需要
将管道内的空气和污物及时排除，在设计中，闭式系统管路应在系统
最高处及所有可能积聚空气的高点设置排气阀，在管路最低点设置排污阀。
6.冷凝水管及风管的安装。
在安装中央空调系统的冷凝水管时，为了保证管内的水能够自由流动，需要控制冷凝管的坡度，设计有说明时参照设计说明，无设计说明时，坡度应大于等于8%，同时冷凝水管的保温用厚度不小于10mm勺B1级难燃橡胶保温材料进行预制。
当空调系统安装设计图中没有进行预留孔洞的标注时，施工技术人员应该根据调试情况合理确定测量孔。
当在穿越结构物沉降缝或者变形缝时，应该设置金属波纹管，支架设置应参照相应图集。
7.风机盘管等设备的安装。
在风机盘管进行安装时，需要对设备进行复检工作，以保证水压试验正常进行; 风机盘管的下部接水盘的底必须安装水平。
这样可以保证接水盘内有一个合理的排水坡度。
保证风机盘管与管道的连接正常。
8.试压。
高层建筑试压检漏是安装过程的一个重要环节，试压要分区、分层试压然后再系统试压。
试验压力按照设计要求或规范要求进行。
监理在试压时不能只看压力表有无压降，必须进行反复巡查，先看地上有无湿印，若有湿印再向上看查找渗漏。
9.保温。
材料进场时要注意检查，特别是离心玻璃棉保温材料要注意其容重是否符合设计要求。
保温安装中要注意其接口是否严合在安装中接口处只能推压接合，不得拉扯接合。
保温施工完毕后要注意检
查不得再开口，因为有开口夏季就会产生凝结水造成凝结水滴漏。
10.主机房设备安装。
主机房设备安装之前应办理土建施工与设备安装的中间交接，对设备的基础，几何尺寸位置对照设计图进行复核。
制冷（热）主机一般都没有地脚螺栓固定，因此对基础要检查其水平，然后按说明书规定的位置放置好减振垫，使主机平稳的坐落在减振垫上。
水泵要安装在减振器（或减振垫）上并用螺栓固定，
要注意隔断振动源。
特别注意低频噪声的隔断。
一般情况高频噪音的消除比较容易。
注意按设计图纸的要求在水管与泵或主机的联接处必须有减振软管接头（减振喉），软管两端必须有支撑，将与软管相接的阀或管道支撑好，软管是不允许承受剪切力负荷的。
11.调试。
高层建筑调试时要注意多专业的配合，如水压测试及灌水试验、管道冲洗时电梯需提升至最高层，以免电梯井进水造成主板烧掉。
其他如配电房、机房、档案室、消控中心等关键部位需留人值守，防止事态进一步扩大。
12.布线。
控制线全部采用屏蔽线沿冷媒管捆扎敷设，室内控制器部分穿管暗设，禁止电源线和控制线捆扎在一起。
当电源线和控制线平行走时，应保持300mm 以上的距离。
更多空调施工常识，我们将在暖通国际网的其他文章中与您继续分享。
