高压测试标准

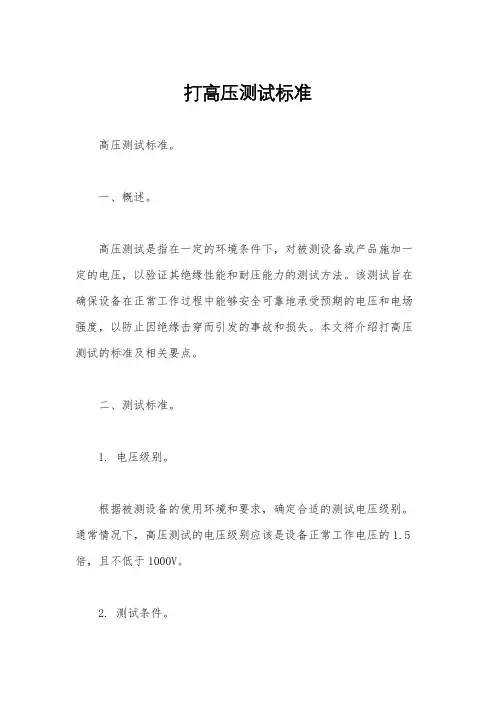

打高压测试标准
打高压测试标准高压测试标准。
一、概述。
高压测试是指在一定的环境条件下，对被测设备或产品施加一定的电压，以验证其绝缘性能和耐压能力的测试方法。
该测试旨在确保设备在正常工作过程中能够安全可靠地承受预期的电压和电场强度，以防止因绝缘击穿而引发的事故和损失。
本文将介绍打高压测试的标准及相关要点。
二、测试标准。
1. 电压级别。
根据被测设备的使用环境和要求，确定合适的测试电压级别。
通常情况下，高压测试的电压级别应该是设备正常工作电压的1.5倍，且不低于1000V。
2. 测试条件。
高压测试应在干燥、无尘、无腐蚀性气体的环境下进行，以确保测试结果的准确性和可靠性。
3. 测试设备。
选用符合国家标准的高压测试设备，并确保设备的准确性和可靠性。
在测试过程中，应定期对测试设备进行校准和维护，以确保测试结果的准确性。
4. 测试方法。
根据被测设备的特点和要求，选择合适的测试方法进行高压测试。
常用的测试方法包括交流耐压测试、直流耐压测试和波形耐压测试等。
5. 测试参数。
在进行高压测试时，应根据被测设备的特点和要求，确定合适的测试参数，包括测试电压、测试时间、泄漏电流等。
测试参数的选择应符合相关的标准和规定。
6. 测试结果。
对高压测试的结果应进行准确记录，并进行合理的分析和评估。
对于合格的测试结果，应及时进行标识和归档；对于不合格的测试结果，应及时进行处理和分析，并采取相应的措施进行改进和修正。
三、注意事项。
1. 在进行高压测试前，应对被测设备进行全面的检查和准备工作，确保设备的安全性和可靠性。
2. 在进行高压测试时，应严格按照相关的标准和规定进行操作，确保测试过程的准确性和可靠性。
3. 在进行高压测试后，应对测试设备进行及时的维护和保养，以确保设备的长期稳定运行。
四、总结。
高压测试是保证设备安全可靠运行的重要手段，正确的测试标准和方法对于测试结果的准确性和可靠性至关重要。
在进行高压测试时，应严格按照相关的标准和规定进行操作，确保测试过程的准确性和可靠性。
hipot测试标准
hipot测试标准HIPOT测试标准。
一、概述。
HIPOT测试是一种用来测试电气设备绝缘强度的方法，也称为高压测试。
它可以帮助我们检测设备在高电压下是否能够正常工作，以及是否存在绝缘故障。
在实际生产中，HIPOT测试是非常重要的，因为它可以帮助我们确保产品的安全性和可靠性。
二、测试标准。
1. 国际标准。
在国际上，HIPOT测试通常遵循IEC 60950标准，该标准适用于信息技术设备，包括电源单元、打印机、家用电器等。
此外，针对不同类型的设备，还有其他相关的国际标准，如IEC 60065适用于音响设备，IEC 60335适用于家用和类似用途的电器等。
2. 行业标准。
除了国际标准外，不同行业还有自己的HIPOT测试标准。
比如，汽车行业通常采用ISO 16750标准进行HIPOT测试，医疗设备行业则遵循IEC 60601标准。
这些行业标准会针对特定的设备类型和使用环境进行更为详细的规定，以确保设备在特定环境下的安全性和可靠性。
三、测试方法。
1. 直流测试。
直流测试是最常用的HIPOT测试方法之一，它通过施加高压直流电压来检测设备的绝缘强度。
在进行直流测试时，需要注意选择合适的测试电压和持续时间，以确保测试的有效性和安全性。
2. 交流测试。
除了直流测试，交流测试也是一种常见的HIPOT测试方法。
与直流测试相比，交流测试可以更好地模拟设备在实际使用中所遇到的电压波动和干扰，因此在某些情况下更为适用。
3. 脉冲测试。
脉冲测试是一种针对特定设备的HIPOT测试方法，它通常用于测试电子元件和集成电路等。
在脉冲测试中，需要注意脉冲的幅值、频率和宽度等参数，以确保测试结果的准确性。
四、测试要求。
1. 安全性。
在进行HIPOT测试时，首要考虑的是安全性。
测试人员需要严格遵守相关的安全操作规程，确保测试过程中不会对人员和设备造成危险。
2. 准确性。
HIPOT测试结果的准确性直接影响到设备的安全性和可靠性。
因此，在进行测试时，需要确保测试设备的准确性和稳定性，同时避免外部干扰对测试结果的影响。
高压测试作业指导书
高压测试作业指导书高压测试作业指导书（第一部分）目录一、前言二、测试目的三、测试范围四、测试方法五、测试步骤六、测试结果分析七、测试结论八、测试注意事项九、测试安全措施十、测试设备和工具十一、测试记录十二、测试报告格式十三、常见问题及解答十四、测试人员职责十五、测试时间安排十六、测试改进措施十七、附件一、前言欢迎使用本测试作业指导书，本指导书为高压测试作业提供详细的步骤和注意事项，旨在帮助测试人员进行高压测试，确保测试的安全、准确和有效。
二、测试目的高压测试主要用于验证电气设备能否在承受额定电压下正常工作，以检测设备的耐电压能力和绝缘性能。
测试目的包括：1. 确定电气设备在额定电压下是否能正常工作；2. 检测设备的绝缘性能，判断绝缘是否合格；3. 发现潜在缺陷，及时采取措施进行修复或更换；4. 提高设备可靠性和安全性。
三、测试范围高压测试适用于各类电气设备，包括但不限于变压器、电动机、开关设备、电力电缆等。
测试范围根据不同设备的要求和标准进行确定。
四、测试方法根据设备的特点和测试要求，高压测试可以采用以下几种方法之一：1. 直流高压测试：指定测试电压，连接带有限流装置的高压电源，将电压施加在设备上的特定部位，观察其工作状态和绝缘情况。
2. 交流高压测试：指定测试电压、频率和工作时间，连接高压电源和设备，将交流电压施加在设备上，观察其工作状态和绝缘情况。
五、测试步骤1. 准备工作：清理测试区域，检查测试设备和工具是否完好，确认测试电源和限流装置的连接是否正确。
2. 连接设备：根据设备接线图，正确连接测试设备和高压电源。
确保接线牢固可靠，避免短路、漏电等情况发生。
3. 调试设备：根据设备的工作要求，将设备调至测试状态，确保电气设备处于正常工作状态。
4. 施加电压：根据测试目的和测试要求，选择合适的电压和工作时间，将电压施加在设备上。
同时，观察设备的工作状态和绝缘情况，记录相关数据。
5. 结束测试：根据测试结果，判断设备是否合格。
电子产品高压测试标准
电子产品高压测试标准电子产品在生产和使用过程中，往往需要经受各种各样的测试，以确保其安全可靠性能。
而高压测试就是其中非常重要的一项测试标准之一。
高压测试是指在一定的条件下对电子产品进行高压电压的加压测试，以检测其绝缘性能和耐压能力。
本文将介绍电子产品高压测试的标准及相关内容。
首先，高压测试的标准应当符合国家相关的法律法规和标准要求。
在中国，高压测试的标准主要参照国家标准《电工电子产品高压测试技术条件》（GB/T12142-2008）进行执行。
该标准规定了高压测试的一般要求、试验设备、试验方法、试验程序、试验结果的判定等内容，确保了高压测试的严谨性和可靠性。
其次，高压测试的标准应当考虑到不同类型的电子产品的特殊性。
不同的电子产品在高压测试时，可能存在着不同的特殊要求。
例如，家用电器、工业设备、医疗器械等不同类型的电子产品，在高压测试时需要考虑到其使用环境、安全要求、绝缘要求等方面的特殊性，因此在制定高压测试标准时需要充分考虑到这些特殊要求。
另外，高压测试的标准还应当考虑到测试设备的准确性和可靠性。
在进行高压测试时，测试设备的准确性和可靠性直接影响到测试结果的准确性和可靠性。
因此，高压测试的标准应当对测试设备的选择、校准、维护等方面进行严格的要求，以确保测试设备的准确性和可靠性。
此外，高压测试的标准还应当考虑到测试环境的安全性。
高压测试涉及到高电压，存在一定的安全风险。
因此，在进行高压测试时，应当对测试环境的安全性进行充分的考虑，包括测试场地的选择、安全防护措施的设置、操作人员的安全培训等方面，以确保测试过程的安全性。
最后，高压测试的标准还应当考虑到测试结果的判定标准。
在高压测试完成后，需要对测试结果进行判定，以确定电子产品是否符合相关的安全标准。
因此，高压测试的标准应当对测试结果的判定标准进行明确规定，确保测试结果的准确性和可靠性。
综上所述，电子产品高压测试的标准应当符合国家相关的法律法规和标准要求，考虑到不同类型电子产品的特殊性，充分考虑测试设备的准确性和可靠性，考虑测试环境的安全性，以及对测试结果的判定标准进行明确规定。

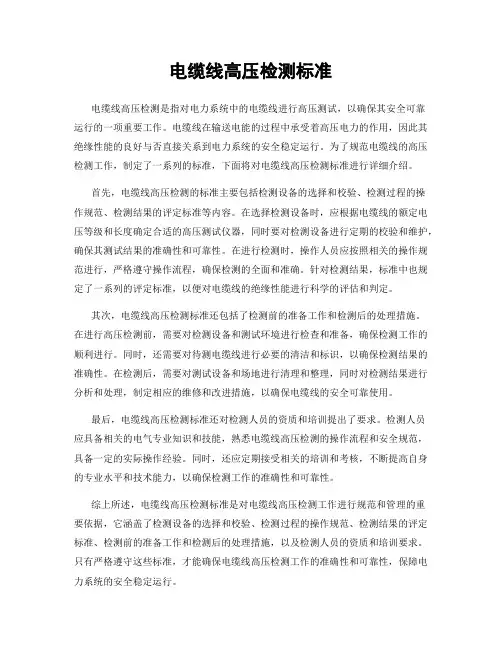

电缆线高压检测标准
电缆线高压检测标准电缆线高压检测是指对电力系统中的电缆线进行高压测试，以确保其安全可靠运行的一项重要工作。
电缆线在输送电能的过程中承受着高压电力的作用，因此其绝缘性能的良好与否直接关系到电力系统的安全稳定运行。
为了规范电缆线的高压检测工作，制定了一系列的标准，下面将对电缆线高压检测标准进行详细介绍。
首先，电缆线高压检测的标准主要包括检测设备的选择和校验、检测过程的操作规范、检测结果的评定标准等内容。
在选择检测设备时，应根据电缆线的额定电压等级和长度确定合适的高压测试仪器，同时要对检测设备进行定期的校验和维护，确保其测试结果的准确性和可靠性。
在进行检测时，操作人员应按照相关的操作规范进行，严格遵守操作流程，确保检测的全面和准确。
针对检测结果，标准中也规定了一系列的评定标准，以便对电缆线的绝缘性能进行科学的评估和判定。
其次，电缆线高压检测标准还包括了检测前的准备工作和检测后的处理措施。
在进行高压检测前，需要对检测设备和测试环境进行检查和准备，确保检测工作的顺利进行。
同时，还需要对待测电缆线进行必要的清洁和标识，以确保检测结果的准确性。
在检测后，需要对测试设备和场地进行清理和整理，同时对检测结果进行分析和处理，制定相应的维修和改进措施，以确保电缆线的安全可靠使用。
最后，电缆线高压检测标准还对检测人员的资质和培训提出了要求。
检测人员应具备相关的电气专业知识和技能，熟悉电缆线高压检测的操作流程和安全规范，具备一定的实际操作经验。
同时，还应定期接受相关的培训和考核，不断提高自身的专业水平和技术能力，以确保检测工作的准确性和可靠性。
综上所述，电缆线高压检测标准是对电缆线高压检测工作进行规范和管理的重要依据，它涵盖了检测设备的选择和校验、检测过程的操作规范、检测结果的评定标准、检测前的准备工作和检测后的处理措施，以及检测人员的资质和培训要求。
只有严格遵守这些标准，才能确保电缆线高压检测工作的准确性和可靠性，保障电力系统的安全稳定运行。
电源高压测试标准
电源高压测试是指对电气设备进行高压测试以检测其耐压性能的过程。
该项测试是保证设备安全可靠运行的必要步骤之一。
本文将介绍电源高压测试的标准，包括测试前的准备工作、测试过程中需要注意的事项以及测试后的处理流程。
一、测试前的准备工作1. 确定测试对象在进行电源高压测试之前，必须先确定测试对象。
通常情况下，测试对象为已经组装好的电气设备。
在确定测试对象时，需要注意设备的额定电压和额定电流等参数，以保证测试的准确性和有效性。
2. 准备测试设备进行电源高压测试需要使用相应的测试设备。
常用的测试设备有高压发生器、电流表、电压表等。
在进行测试前，需要对测试设备进行检查和保养，以确保测试设备的正常运行和准确度。
3. 安全防护措施电源高压测试是一项高风险的测试。
在测试前，需要采取一系列的安全防护措施，如佩戴绝缘手套、穿戴防静电服、设置安全警示标志等，以保证测试人员的安全。
二、测试过程中需要注意的事项1. 测试顺序在进行电源高压测试时，需要按照一定的测试顺序进行。
通常情况下，测试顺序为先进行交流高压测试，再进行直流高压测试。
在测试过程中，需要注意高压电源的输出电压和电流，以确保测试的准确性和有效性。
2. 测试参数在进行电源高压测试时，需要设置相应的测试参数。
常用的测试参数有测试电压、测试时间、测试电流等。
在设置测试参数时，需要根据被测设备的额定电压和电流等参数来确定，以确保测试的准确性和有效性。
3. 测试结果判定在进行电源高压测试后，需要对测试结果进行判定。
通常情况下，被测设备的绝缘电阻应该大于设备的额定电阻，并且没有出现击穿等异常情况。
在判定测试结果时，需要严格按照相应的标准来进行，以确保测试结果的准确性和有效性。
三、测试后的处理流程1. 记录测试结果在进行电源高压测试后，需要及时记录测试结果。
测试结果应该包括测试时间、测试参数、测试结果等内容。
在记录测试结果时，需要采用可靠的记录方式，如纸质记录或电子记录等。
2. 处理测试异常在进行电源高压测试时，有可能会出现一些异常情况，如测试设备的故障、测试结果不合格等。
开关电源高压测试标准
开关电源高压测试标准
一、测试标准的制定。
1. 根据国家相关标准和法规，制定开关电源高压测试标准，明确测试的标准和
要求。
2. 参考行业内先进的技术和经验，结合产品的特点和用途，制定适合的测试标准。
3. 确定测试的电压、持续时间、波形等参数，并明确测试结果的判定标准。
二、测试流程。
1. 准备工作，确认测试设备的正常运行状态，检查测试线路和接地情况，确保
测试环境的安全性。
2. 设置测试参数，根据测试标准设置测试设备的电压、频率、持续时间等参数。
3. 进行测试，将待测试的开关电源连接到测试设备，按照标准要求进行高压测试。
4. 测试结果判定，根据测试结果，判断产品是否合格，记录测试数据并进行归档。
三、注意事项。
1. 安全第一，在进行高压测试时，必须严格遵守安全操作规程，确保人员和设
备的安全。
2. 设备检查，定期对测试设备进行检测和校准，确保测试结果的准确性和可靠性。
3. 数据记录，对每次高压测试的数据进行记录和保存，以备日后查询和分析。
4. 异常处理，如果在测试过程中出现异常情况，应立即停止测试并进行故障排除。
通过严格执行开关电源高压测试标准，可以有效地提高产品的质量和安全性，保障用户的使用体验和安全。
同时，也可以提升企业的竞争力和市场信誉，促进行业的健康发展。
因此，各生产企业应高度重视开关电源高压测试工作，严格执行相关标准和要求，确保产品质量和用户安全。
高压电机耐压试验标准
高压电机耐压试验标准
以下是高压电机耐压试验的一般标准：
1. 电机应先进行绝缘电阻测试，确保绝缘良好。
2. 进行耐压测试前应将电机完全排气。
3. 将高压电气设备与电源断开并接地。
4. 在规定的测试电压下，持续时间应符合国家规定标准。
5. 测试中应观察电机表面是否有放电现象。
6. 测试结束后应进行泄漏电流测试，确保电机绝缘性能仍符合规定要求。
一般来说，高压电机的耐压试验需要按照国家相关标准进行，同时也需要根据具体的电机型号和用途确定相应的测试方法和测试电压。
测试结果应记录在质量控制文件中以备查验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NO
制/修订日期
修订编号
制/修订内容
版本
页次
1
会审部门
品管
制造/组装
制造/PCBA
工程
会审主管
核 准
审查
制 订
1.目的：为了确保公司生产之产品符合销往地及客户要求的的高压测试规格。
2.范围：公司所有产品进行高压测试适用之。
3.权责：
3.1、制修订高压测试标准文件：品管部。
3.2、执行单位；制造单位，工程部，品管部，IPQC.
其它
AC 100~127V
3C 中国
AC 220V or
AC 220~240V
测试电压:≧AC3000V orDC4240V
漏电流：7.5 mA以下
测试时间：60 S
测试电压：DC 500V
测试时间： 60S
绝缘阻抗：大于10MΩ
CE 欧洲
AC 220~230V
测试电压:≧AC3000V orDC4240V
5.2生产线成品高压测试如下表所示：
安规标示
电压类型
绝缘耐压测试条件
绝缘阻抗测试条件
UL/CUL/CSA
/美国/加拿大
AC 120V
测试电压:AC1500V or DC2120V
漏电流：7.5 mA以下
测试时间：1.5 S
测试电压：DC 500V
测试时间： 1S
110V
其它
AC110~127V
/220~240V
测试电压:≧AC3000V orDC4240V
漏电流：7.5 mA以下
测试时间：60 S
测试电压：DC 500V
测试时间： 60S
绝缘阻抗：大于10MΩ
AC240V
AC 100~240V
AC 220~230V
5.4电源电压适配器等IQC&QA高压测试条件如下所示：(每Lot抽测3pcs)
安规标示
电压类型
绝缘耐压测试条件
绝缘阻抗测试条件
UL/CUL/CSA
/美国/加拿大
AC 120V
测试电压:≧AC1500V or DC2120V
漏电流：7.5 mA以下
测试时间：60 S
测试电压：DC 500V
测试时间： 60S
绝缘阻抗：大于4MΩ
BSMI台湾
AC 110V
PSE 日本
AC 100V
PSE 日本
AC 100V
其它
AC 100~127V
3C 中国
AC 220V or
AC 220~240V
测试电压:AC3300V or DC4700V
漏电流：7.5 mA以下
测试时间：4~10 S
测试电压：DC 500V
测试时间： 4~10 S
绝缘阻抗：大于10MΩ
CE 欧洲
AC 220~230V
测试电压:AC3300V or DC4700V
漏电流：7.5 mA以下
测试时间：2 S
测试电压：DC 500V
测试时间： 1S
绝缘阻抗：大于10MΩ
BS 英国
AC240V
测试电压:AC3500V or DC4950V
漏电流：7.5 mA以下
测试时间：2 S
测试电压：DC 500V
测试时间： 1S
绝缘阻抗：大于10MΩ
KTL/KETI
韩国
AC 220V
AC110~127V/220~240V
测试电压: AC3300V or DC4700V漏电流：7.5 mA以下
测试时间：2 S
测试电压：DC 500V
测试时间： 1S
绝缘阻抗：大于10MΩ
AC 240V
AC 100~240V
AC 220~230V
5.3QA成品测试条件如下所示: (每Lot抽测3pcs)
漏电流：7.5 mA以下
测试时间：60 S
测试电压：DC 500V
测试时间： 60S
绝缘阻抗：大于10MΩ
BS 英国
AC240V
测试电压:≧AC3000V orDC4240V
漏电流：7.5 mA以下
测试时间：60 S
测试电压：DC 500V
测试时间： 60S
绝缘阻抗：大于10MΩ
KTL/KETI
韩国
测试电压：DC 500V
测试时间：60S
绝缘阻抗：2MΩ以上
3C 中国
AC 220V
测试电压: AC2500V
漏电流：1 mA以下
测试时间：60 S
测试电压：DC 500V
测试时间：60S
绝缘阻抗：2MΩ以上
测试电压:AC3300V or DC4700V
漏电流：7.5 mA以下
测试时间：2 S
测试电压：DC 500V
测试时间： 1S
绝缘阻抗：大于10MΩ
IRAM
阿根廷
AC2 220V or AC 110
~127V/220~240V
测试电压: AC3300V or DC4700V漏电流：7.5 mA以下
测试时间：2 S
测试电压：DC 500V
测试时间： 1S
绝缘阻抗：大于10MΩ
SIRIM
马来西亚
AC 230V/AC240V
AC110~127V/
220~240V
测试电压: AC3300V or DC4700V漏电流：7.5 mA以下
测试时间：2 S
测试电压：DC 500V
测试时间： 1S
绝缘阻抗：大于10MΩ
其它
3.3、会审人员：工程部PE主管。
3.4、核准人员：安全质量负责人
4.定义：高压测试标准是根据安规标准(如 EN 60065 )中规定高压测试值和
安规公司或客户来工厂审查时对工厂的高压测试要求所形成的高压
测试文件。
5.作业内容：
5.1高压测试条件：
现将高压测试条件依安规标示.电源电压类型及客户要求设定。当有客户提供高压测试标准将依照客户标准测试，客户无特别要求时，依内部标准5.2&5.3的条件测试。.
仕向地
电源电压
绝缘耐压测试条件
绝缘阻抗测试条件
UL/CUL/CSA
/美国/加拿大
AC 120V
测试电压: AC1500V
漏电流：1mA以下
测试时间：60 S
测试电压：DC 500V
测试时间：60S
绝缘阻抗：10MΩ以上
PSE 日本
AC 100V
测试电压: AC1650V
漏电流：1 mA以下
测试时间：60 S
AC 220V
测试电压:≧AC3000V orDC4240V
漏电流：7.5 mA以下
测试时间：60 S
测试电压：DC 500V
测试时间： 60S
绝缘阻抗：大于10MΩ
IRAM
阿根廷
AC2 220V or
AC 110~127V
/220~240V
测试电压:≧AC3000V orDC4240V
漏电流：7.5 mA以下
测试时间：60 S
测试电压：DC 500V
测试时间： 60S
绝缘阻抗：大于10MΩ
SIRIM
马来西亚
AC 230V/AC240V
AC110~127V/
220~240V
测试电压:≧AC3000V orDC4240V
漏电流：7.5 mA以下
测试时间：60 S
测试电压：DC 500V
测试时间： 60S
绝缘阻抗：大于10MΩ
