变电站总体布置要求
变电站总布置设计技术规程
变电站总布置设计技术规程
变电站总布置设计技术规程是确保变电站安全、高效运行的重要准则。
其涵盖多个方面，包括总体规划、总平面布置、竖向布置、地下管线布置等，旨在保证变电站的布局合理、功能分区明确，同时满足扩建和节约用地的需求。
首先，变电站的总平面布置应满足总体规划要求，考虑系统负荷发展要求，不宜堵死扩建的可能，并应使站区总平面布置尽量规整。
同时，应确保站内工艺布置合理，交通便利，节约用地。
其次，变电站的主要生产及辅助（附属）建筑宜集中或联合布置，以方便运行和管理。
当变电站与换流站合并建设时，应根据辅助（附属）建筑的性质和使用功能要求进行分类集中或联合布置。
此外，变电站的布置应尽量减少土方工程量，并结合自然地形进行布置。
当站区地形高差较大时，可采用台阶式布置。
对于山区变电站的主要生产建（构）筑物和设备构支架，当靠近边坡布置时，应确保边坡的稳定性和安全性。
在竖向布置方面，变电站应满足防洪、排水要求，并考虑场地排水和雨水收集利用。
地下管线布置应确保管线安全、经济、合理，并考虑便于施工、维护和检修。
最后，变电站的总布置设计还应考虑环境保护和景观设计要求，确保变电站与周围环境的协调性和美观性。
总之，变电站总布置设计技术规程是确保变电站安全、高效运行的重要保障。
通过遵循这些规程，可以确保变电站的布局合理、功能完善、运行可靠，为电力系统的稳定运行提供有力支持。

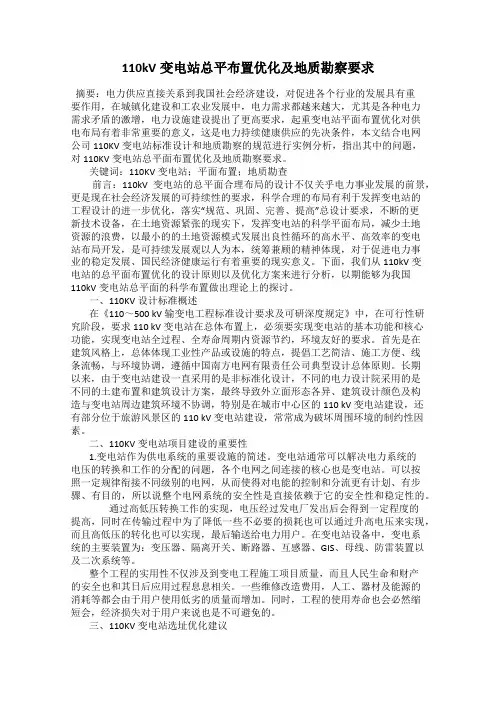

110kV变电站总平布置优化及地质勘察要求
110kV变电站总平布置优化及地质勘察要求摘要：电力供应直接关系到我国社会经济建设，对促进各个行业的发展具有重要作用，在城镇化建设和工农业发展中，电力需求都越来越大，尤其是各种电力需求矛盾的激增，电力设施建设提出了更高要求，起重变电站平面布置优化对供电布局有着非常重要的意义，这是电力持续健康供应的先决条件，本文结合电网公司110KV变电站标准设计和地质勘察的规范进行实例分析，指出其中的问题，对110KV变电站总平面布置优化及地质勘察要求。
关键词：110KV变电站；平面布置；地质勘查前言：110kV变电站的总平面合理布局的设计不仅关乎电力事业发展的前景，更是现在社会经济发展的可持续性的要求，科学合理的布局有利于发挥变电站的工程设计的进一步优化，落实“规范、巩固、完善、提高”总设计要求，不断的更新技术设备，在土地资源紧张的现实下，发挥变电站的科学平面布局，减少土地资源的浪费，以最小的的土地资源模式发展出良性循环的高水平、高效率的变电站布局开发，是可持续发展观以人为本，统筹兼顾的精神体现，对于促进电力事业的稳定发展、国民经济健康运行有着重要的现实意义。
下面，我们从110kV变电站的总平面布置优化的设计原则以及优化方案来进行分析，以期能够为我国110kV变电站总平面的科学布置做出理论上的探讨。
一、110KV设计标准概述在《110～500 kV输变电工程标准设计要求及可研深度规定》中，在可行性研究阶段，要求110 kV变电站在总体布置上，必须要实现变电站的基本功能和核心功能，实现变电站全过程、全寿命周期内资源节约，环境友好的要求。
首先是在建筑风格上，总体体现工业性产品或设施的特点，提倡工艺简洁、施工方便、线条流畅，与环境协调，遵循中国南方电网有限责任公司典型设计总体原则。
长期以来，由于变电站建设一直采用的是非标准化设计，不同的电力设计院采用的是不同的土建布置和建筑设计方案，最终导致外立面形态各异、建筑设计颜色及构造与变电站周边建筑环境不协调，特别是在城市中心区的110 kV变电站建设，还有部分位于旅游风景区的110 kV变电站建设，常常成为破坏周围环境的制约性因素。
变电所总布置设计技术规程 dlt5056-2007
变电所总布置设计技术规程dlt5056-20071. 引言1.1 概述本文是对变电所总布置设计技术规程DLT5056-2007的详细解读和分析。
该规程旨在指导变电所的总体布置设计，确保变电设备的合理配置和安全运行。
文章将通过对各章节的解读，探讨其中提到的要点和技术细节，为读者提供全面且深入的了解。
1.2 文章结构本文共包括六个主要部分，除了引言外，还包括章节一、章节二、章节三、章节四以及结论。
每个部分都会对规程中要点进行详细阐述，并通过实际案例或数据来支持相关观点。
1.3 目的本文旨在为读者提供关于变电所总布置设计技术规程DLT5056-2007内容的全面指南。
通过深入解读各个章节，并对其中提到的关键概念和技术进行解析与讨论，希望能够增强读者对该规程内容的理解，并能够应用相关知识于实际工作中，确保变电站布局设计达到高效、安全和可靠的标准。
以上是“1. 引言”部分内容的详细描述，请按照需要进一步扩展或修改。
2. 章节一2.1 要点一在变电所总布置设计中，要点一是关于变电设备的选择和排列。
首先，在选择变电设备时需要考虑其功率、负荷特性以及与其他设备之间的互联关系。
根据实际需求，可以选用高压开关柜、变压器、低压开关柜等设备，并合理安排它们的布置。
对于高压开关柜，应考虑其容量和工作条件，确保能够满足所需的负荷需求，并具备可靠的操作性能。
同时，还需要考虑安全因素，如设置过载保护装置和灵活的遥控功能等。
对于变压器的选择和排列，则需要根据负荷容量来确定合适的型号和数量。
重要的是将其安置在空间充裕、通风良好且便于检修维护的区域内。
同时，为了防止火灾等意外情况发生，还应设置监测系统和灭火装置。
此外，在低压开关柜方面，应充分考虑各种用电设备之间不同功率等级的匹配问题，并且注意保证不同线路之间具有良好的隔离性。
2.2 要点二要点二涉及到变电所的接地设计。
变电所的接地设计是保障操作人员和设备安全的重要环节。
合理的接地系统能够有效地消除或分散电流，降低操作人员触电、设备损坏等风险。
变电站施工总平面布置
变电站施工总平面布置一、场地布置(一)场地布置原则1.优先利用永久性道路，新建临时道路沿生产和生活施工设施布置，尽可能形成环线且畅通无阻，方便设备运输。
2.设施布置符合《施工组织设计导则》基本原则，设置科学合理，计算准确可行，既满足方便生产利于生活、安全环保和劳动保护的要求，又满足工程建设需要，降低工程临建成本，提高综合效益。
3.总体紧凑合理，区域分工明显，整体美观，实用。
4.各区域采用标准围栏隔离，方便区域内的管理，也便于现场安全文明施工规划。
(二)施工总平面规划1.施工生活区拟根据现场情况灵活确定。
2.生产临建土要布置在站区内，包括：搅拌站场区、材料堆放场、钢筋加工场、中小型构件预制场、材料库、木工加工场、施工办公区等。
3.结构堆放于已施工完相应配电装置基础的场地内，便于就地组合和吊装。
布置详见：附图《220kV**输变电新建工程施工总平面布置图》。
二、施工道路布置1.根据施工蓝图现场主要的施工道路采用永临结合。
2.在各作业区域，增加道路接口主要的施工道路连通。
3.进站大门入口道路硬化，并设置专门的车辆冲洗场地，设置沉砂井及排水沟，保证车辆不带泥上路，同时也保证入站无扬尘污染。
4.现场临时需用道路根据实际情况进行修建。
三、生产临建布置生产临建主要包括：搅拌站场区、中小型构件预制场、钢筋原材料堆放场，钢筋加工场、材料库、木工加工场．项目部办公区等，见附图《220kV**输变电新建工程施工总平面布置图》。
（一）办公区1.根据本工程的统一规划要求，监理方、施工单位的办公区集中布置，并充分利用场地设置广场和绿化场地，做到办公区域整洁、美观；2.本工程的施工办公区占地面积约为800m2；3.项目部租用附近村委会办公室作为项目部办公用房，办公区环境优雅，规范整洁，使工作、生活、休息方便和舒适，充分体现以人为本的管理理念。
(二) 建筑施工作业区本工程土建施工作业区主要考虑设置土建专业队工具房、库房、钢筋原材堆场、钢筋加工场、半成品堆场、周转材料堆场、型材堆场及钳工半成品堆场、电气材料堆场、技术组办公室、库房及各种工具房。
(完整版)变电站选址概要
中小型变电站的选址和总布置发表于2007-8-29 16:53:36分使用道具小中大楼主邱颖捷北京电力设计院变电站地址选择与总布置是一门科学性、综合性、政策性很强的工程，是电力基本建设工作的主要组成部分。
站址选择是否正确，总布置是否合理，对基建投资、建设速度、运行的经济性和安全性起着十分重要的甚至决定性的作用。
实践证明，凡是重视前期工作，站址选择得好，总布置合理而又紧凑的，则投资省、建设快、经济效益高，反之，将给电力建设造成损失和浪费，甚至影响安全供电。
1 站址选择的基本要求 1.1 靠近负荷中心变电站站址的选择必须适应电力系统发展规划和布局的要求，尽可能的接近主要用户，靠近负荷中心。
这样，既减少了输配电线路的投资和电能的损耗，也降低了造成事故的机率，同时也可避免由于站址远离负荷中心而带来的其它问题。
1.2 节约用地节约工程用地是我们的国策，我们需要遵循技术经济合理的原则，合理布置，尽可能提高土地的利用率，凡有荒地可以利用的，不得占用耕地，凡有差地可以利用的，不得占用良田。
尤其要避免占用菜地良田等经济效益高的土地。
用地要紧凑，因地制宜，用劣地作为站址选择方案是决定一个设计方案好坏的主要条件之一。
随着北京经济建设的飞速发展，城区用电量的增加，单独拿出一块土地用于变电站建设是很困难且不经济的，所以我们应该适当发展地下式变电站，全部设备均设置在高层建筑的地下室，以适应城市建设的要求。
如北京电力设计院设计的北太平庄110 kV地下变电站和甘家口110 kV地下变电站，这些变电站占地面积小，但造价颇高，重点要解决好通风与防火问题，这将是城市特别是中心城区电力发展的趋势。
1.3 地质条件的要求随着对农业的保护及对农民利益保护的不断加强，注重山区的电力建设是非常必要的。
不仅对于农业的发展有重要作用，也会为北京郊区开展旅游事业及提高山区人民生活水平提供前提条件，电力深入山区，供电范围大，交通不便，所以选好站址是非常重要的。

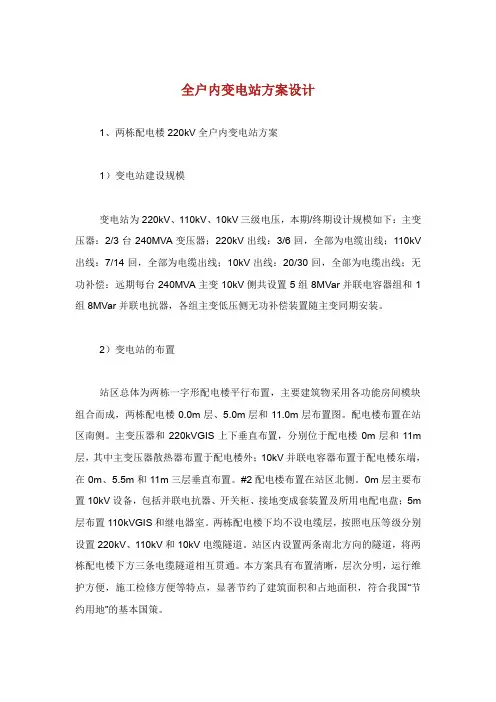

全户内变电站方案设计.doc
全户内变电站方案设计
1、两栋配电楼220kV全户内变电站方案
1）变电站建设规模
变电站为220kV、110kV、10kV三级电压，本期/终期设计规模如下：主变压器：2/3台240MVA变压器；220kV出线：3/6回，全部为电缆出线；110kV 出线：7/14回，全部为电缆出线；10kV出线：20/30回，全部为电缆出线；无功补偿：远期每台240MVA主变10kV侧共设置5组8MVar并联电容器组和1组8MVar并联电抗器，各组主变低压侧无功补偿装置随主变同期安装。
2）变电站的布置
站区总体为两栋一字形配电楼平行布置，主要建筑物采用各功能房间模块组合而成，两栋配电楼0.0m层、5.0m层和11.0m层布置图。
配电楼布置在站区南侧。
主变压器和220kVGIS上下垂直布置，分别位于配电楼0m层和11m 层，其中主变压器散热器布置于配电楼外；10kV并联电容器布置于配电楼东端，在0m、5.5m和11m三层垂直布置。
#2配电楼布置在站区北侧。
0m层主要布置10kV设备，包括并联电抗器、开关柜、接地变成套装置及所用电配电盘；5m 层布置110kVGIS和继电器室。
两栋配电楼下均不设电缆层，按照电压等级分别设置220kV、110kV和10kV电缆隧道。
站区内设置两条南北方向的隧道，将两栋配电楼下方三条电缆隧道相互贯通。
本方案具有布置清晰，层次分明，运行维护方便，施工检修方便等特点，显著节约了建筑面积和占地面积，符合我国“节约用地”的基本国策。
2、结论
通过以上方案可以看出，户内站比户外站空间节省很多，二两栋户内站比一栋的建筑面积又有进一步的节省，而且便于操作，便于维护。
变电站总体布置要求
1 总平面布置一般规定变电站总平面布置应按最终规模进行规划设计，根据系统负荷发展要求，不宜堵死扩建的可能，并使站区总平面布置尽量规整。
变电站总平面布置应满足总体规划要求，并使站内工艺布置合理，功能分区明确，交通便利，节约用地。
站区总平面宜将近期建设的建（构）筑物集中布置，以利分期建设和节约用地。
城市地下（户内）变电站土建工程可按最终规模一次建设。
变电站的主要生产及辅助（附属）建筑宜集中或联合布置。
当与换流站合并建设时，可根据辅助（附属）建筑的性质、使用功能要求分类集中或联合布置在站前区。
在兼顾出线规划顺畅、工艺布置合理的前提下，变电站应结合自然地形布置，尽量减少土（石）方量。
当站区地形高差较大时，可采用台阶式布置。
山区变电站的主要生产建（构）筑物、设备构支架，当靠近边坡布置时，建（构）筑物距坡顶和坡脚的安全距离应按第条确定。
城市地下（户内）变电站与站外相邻建筑物之间应留有消防通道。
消防车道的净宽度和净高度要满足GB50016《建筑设计防火规范》的相关规定。
主控通信楼（室）、户内配电装置楼（室）、大型变电构架等重要建（构）筑物以及GIS组合电器、主变电器、高压电抗器、电容器等大型设备宜布置在土质均匀、地基可靠的地段。
位于膨胀土地区的变电站，对变形有严格要求的建（构）筑物，宜布置在膨胀土埋藏较深、胀缩等级较低或地形较平坦的地段；位于湿陷性黄土地区的变电站，主要建（构）筑物宜布置在地基湿陷等级低的地段。
扩建、改建的变电站宜充分利用原有建（构）筑物和设施，尽量减少拆迁，避免施工对已建设施的影响。
主要建（构）筑物主控通信楼（室）宜布置在便于运行人员巡视检查、观察户外设备、减少电缆长度、避开噪声影响和方便连接进站大门的地段。
主控通信楼（室）宜有较好的朝向，并使主控制室方便同时观察到各个配电装置区域。
各级电压的配电装置应结合地形和所对应的出线方向进行优化组合、避免或减少线路交叉跨越。
配电装置互相间的相对位置应使主变压器、无功补偿装置至各配电装置的连接导线顺直短捷、站内道路和电缆的长度较短。
变电站总布置设计技术规程
变电站总布置设计技术规程全文共四篇示例，供读者参考第一篇示例：变电站总布置设计技术规程是指在变电站设计过程中，根据不同的需求和标准制定的一系列规定和要求，旨在保证变电站的安全、稳定运行，并提高其效率和可靠性。
变电站总布置设计技术规程主要涉及到变电站的选址、布置、结构设计、设备配置等方面，是变电站设计的基础和依据。
一、选址规程1. 变电站选址应考虑周围环境因素，包括土地利用、地理条件、气候特点等，以确保变电站的安全性和运行稳定性；2. 变电站选址应符合相关规划和法律法规要求，避免对周围环境造成污染和影响；3. 变电站选址应考虑供电范围和未来扩建需求，预留足够的用地空间。
二、布置规程1. 变电站布置应满足输变电设备的容量和额定电压等要求，确保设备之间的安全距离和通风条件；2. 变电站布置应考虑设备运行时的维护和检修便捷性，确保设备的正常运行；3. 变电站布置应遵循火灾防护和防爆要求，确保变电站的安全性；4. 变电站布置应考虑变电站的外观和环境协调性，建设美观、整洁的变电站。
三、结构设计规程1. 变电站建筑结构设计应考虑设备重量和地质条件，确保变电站建筑的稳定性；2. 变电站建筑结构设计应遵循相关建筑规范和标准，确保建筑的安全性和耐久性；3. 变电站建筑结构设计应考虑设备的安装和调试需求，确保建筑的合理布局和结构稳定；4. 变电站建筑结构设计应考虑环境保护要求，选择环保材料和设计方案。
四、设备配置规程变电站总布置设计技术规程是保证变电站正常运行和稳定供电的重要依据，必须严格执行和落实。
设计人员应认真遵循相关规程和标准，确保变电站的设计方案科学合理，保证变电站的安全性、可靠性和高效性。
只有这样，才能有效地提高变电站的运行水平，保障供电质量，为社会发展提供可靠的电力保障。
【Omid190622】第二篇示例：变电站总布置设计技术规程是针对变电站的总体规划和设计而制定的技术指南，旨在确保变电站布置合理、安全、高效、节约空间，并满足电力系统运行和维护的需要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1总平面布置一般规定变电站总平面布置应按最终规模进行规划设计，根据系统负荷发展要求，不宜堵死扩建的可能，并使站区总平面布置尽量规整。
变电站总平面布置应满足总体规划要求，并使站内工艺布置合理，功能分区明确，交通便利，节约用地。
站区总平面宜将近期建设的建（构）筑物集中布置，以利分期建设和节约用地。
城市地下（户内）变电站土建工程可按最终规模一次建设。
变电站的主要生产及辅助（附属）建筑宜集中或联合布置。
当与换流站合并建设时，可根据辅助（附属）建筑的性质、使用功能要求分类集中或联合布置在站前区。
在兼顾出线规划顺畅、工艺布置合理的前提下，变电站应结合自然地形布置，尽量减少土（石）方量。
当站区地形高差较大时，可采用台阶式布置。
山区变电站的主要生产建（构）筑物、设备构支架，当靠近边坡布置时，建（构）筑物距坡顶和坡脚的安全距离应按第条确定。
城市地下（户内）变电站与站外相邻建筑物之间应留有消防通道。
消防车道的净宽度和净高度要满足GB50016《建筑设计防火规范》的相关规定。
主控通信楼（室）、户内配电装置楼（室）、大型变电构架等重要建（构）筑物以及GIS 组合电器、主变电器、高压电抗器、电容器等大型设备宜布置在土质均匀、地基可靠的地段。
位于膨胀土地区的变电站，对变形有严格要求的建（构）筑物，宜布置在膨胀土埋藏较深、胀缩等级较低或地形较平坦的地段；位于湿陷性黄土地区的变电站，主要建（构）筑物宜布置在地基湿陷等级低的地段。
扩建、改建的变电站宜充分利用原有建（构）筑物和设施，尽量减少拆迁，避免施工对已建设施的影响。
主要建（构）筑物主控通信楼（室）宜布置在便于运行人员巡视检查、观察户外设备、减少电缆长度、避开噪声影响和方便连接进站大门的地段。
主控通信楼（室）宜有较好的朝向，并使主控制室方便同时观察到各个配电装置区域。
各级电压的配电装置应结合地形和所对应的出线方向进行优化组合、避免或减少线路交叉跨越。
配电装置互相间的相对位置应使主变压器、无功补偿装置至各配电装置的连接导线顺直短捷、站内道路和电缆的长度较短。
城市变电站的主变压器宜在户外单独布置，或布置在建筑物底层。
各级电压的继电器室应根据工艺要求合理布置，并使电缆敷设路径短和便于巡视。
辅助（附属）建筑物变电站辅助（附属）建筑物的布置应根据工艺要求和使用功能统一规划。
宜结合工程条件优先采用联合建筑或多层建筑。
当采用电锅炉采暖时，电锅炉房宜布置在主控通信楼底层或在采暖建筑集中的地方单独布置。
雨淋阀室或泡沫消防设备间宜布置在主变压器、电抗器等带油设备附近。
当设置柴油发电机室时，其布置宜避免对主控通信楼的噪声和振动影响，尽量靠近站用交直流配电室布置。
变电站给排水设施宜分开布置，其最小间距应满足国家现行标准的有关规^定0变电站供水建（构）筑物，如深井泵房、生活消防水泵房、蓄水池等，按工艺流程集中布置在站前区。
地埋式生活污水处理装置宜就近布置在主控通信楼附近隐蔽的一侧，或布置在站前区边缘地带。
站前区采用强排水时，雨水泵房宜布置在站区场地较低的边缘地带。
围墙、围栏和主入口变电站围墙形式应根据站址位置、城市规划和环境要求等因素综合确定。
变电站宜采用不低于高的实体围墙，在填方区可适当降低围墙高度，城市变电站或对站区环境有要求的变电站可采用花格围墙或其他装饰性围墙。
站区围墙应根据节约用地和便于安全保卫的原则力求规整，地形复杂或山区变电站的站区围墙应结合地形布置。
站区实体围墙应设伸缩缝，伸缩缝间距不宜大于30m在围墙高度及地质条件变化处应设沉降缝。
根据电气设备的布置和要求，需要时在设备四周设置围栏。
变电站的主入口宜面向当地主要道路，便于引接进站道路。
城市变电站的主入口方位及处理要求应与城市规划和街景相协调。
变电站主入口的大门、大门两侧围墙及标识墙、警传室（如有的话）可进行适当艺术处理，并与站前区建筑相协调。
站区大门宜采用轻型电动门，门宽应满足站内大型设备的运输要求，大门高度不宜低于。
建（构）筑物间距变电站建（构）筑物的火灾危险性分类及耐火等级应符合DL/T5056-2007《变电所总布置设计技术规程》的相关规定。
变电站内各建（构）筑物及设备的防火间距应符合DL/T5056-2007《变电所总布置设计技术规程》的相关规定。
2竖向布置一般规定变电站的站区场地设计标高应根据变电站的电压等级确定。
220kV枢纽变电站及220kV以上电压等级的变电站，站区场地设计标高应高于频率为1%（重现期，下同）的洪水水位或历史最高内涝水位；其他电压等级的变电站站区场地设计标高应高于频率为2%的洪水水位或历史最高内涝水位。
当站区场地设计标高不能满足上述要求时，可区别不同的情况分别采取以下三种不同的措施：（1）对场地标高采取措施时，场地设计标高应不低于洪水水位或历史最高内涝水位。
（2）对站区采取防洪或防涝措施时，防洪设施标高应高于上述洪水水位或历史最高内涝水位标高。
（3）采取可靠措施，使主要设备底座和生产建筑物室内地坪标高不低于上述高水位。
沿江、河、湖、海等受风浪影响的变电站，防洪设施标高还应考虑频率为2%的风浪高和的安全超高。
变电站站内场地设计标高宜高于或局部高于站外自然地面，以满足站区场地排水要求。
站区竖向布置应合理利用自然地形，根据工艺要求、站区总平面布置格局、交通运输、雨水排放方向及排水点、土（石）方平衡等综合考虑，因地制宜确定竖向布置形式，尽量减少边坡用地、场地平整土（石）方量、挡土墙及护坡等工程量，并使场地排水路径短而顺畅。
（1）站区竖向布置一般应考虑站内外挖填土（石）方综合平衡的前提下，宜使站区场地平整土（石）方量最小。
（2）山区、丘陵地区变电站的竖向布置，在满足工艺要求的前提下应合理利用地形，适当采用阶梯式布置，尽量避免深挖高填并确保边坡的稳定。
位于膨胀土地区的变电站，其竖向设计宜保持自然地形，避免大挖大填；位于湿陷性黄土地区的山前斜坡地带的变电站，站区宜尽量沿自然等高线布置，填方厚度不宜过大。
扩建、改建变电站的竖向布置，应与原有站区竖向布置相协调，并充分利用原有的排水设施。
设计标高的确定变电站建筑物室内地坪应根据站区竖向布置形式、工艺要求、场地排水和土质条件等因素综合确定。
1）建筑物室内地坪应不低于室外地坪（2）在湿陷性黄土地区，多层建筑的室内地坪应高于室外地坪。
场地设计综合坡度应根据自然地形、工艺布置、土质条件、排水方式和道路纵坡等因素综合确定，宜为%2%有可靠排水措施时，可小于%但应大于% 局部最大坡度不宜大于6%，必要时宜有防冲刷措施。
户外配电装置平行于母线方向的场地设计坡度不宜大于1%。
站内外道路连接点标高的确定应便于行车和排水。
站区出入口的路面标高宜高于站外路面标高。
否则，应有防止雨水流入站内的措施。
边坡及挡土墙站区自然地形坡度在5%^ 8鸠上，且原地形有明显的坡度时，站区竖向布置宜采用阶梯式布置。
阶梯的划分应满足工艺和建（构）筑物的布置要求，便于运行、检修、设备运输和管沟敷设，并尽量保持原有地形。
台阶的边长宜平行自然等高线布置，并宜减少台阶的数量。
边坡坡度应按岩土的自然稳定倾角确定，坡面应做护面处理，坡脚宜设排水沟；挡土墙墙背应做好防排水措施，在泄水孔进水侧应设置反滤层或反滤包。
位于膨胀土地区的挡土墙高度不宜大于3m。
台阶坡顶至建（构）筑物的距离，应考虑建（构）筑物基础侧压力对边坡、挡墙的影响。
坡顶至建（构）筑物的距离，应考虑工艺布置、交通运输、电缆竖井等要求。
最小宽度应满足建筑物的散水、开挖基槽对边坡或挡土墙的稳定性要求，以及排水明沟的布置，且不应小于2m。
膨胀土地区布置在挖方地段的建（构）筑物外墙至坡脚支挡结构的静距离不应小于3m。
填方区围墙基础底面外边缘线至坡顶线的水平距离可采用~2m。
坡脚至雨水明沟之间，对砂土、黄土、易风化的岩石或其他不良土质，应设明沟平台，其宽度宜为~，如边坡高度低于1m 或已做加固处理，可不设平台。
场地挖方坡率允许值应根据工程地质勘查报告中描述的地质条件和设计边坡高度确定。
填方区压实填土的边坡允许值，应根据其厚度、填料性质等因素，并结合地区经验，按DL/T5056-2007《变电所总布置设计技术规程》的相关规定确定。
当边坡表层有积水湿地、地下水渗出或地下水露头时，应根据实际情况设置相应的导排水措施。
场地排水场地排水应根据站区地形、地区降雨量、土质类别、站区竖向布置及道路布置，合理选择排水方式，宜采用地面自然散流渗排、雨水明沟、暗沟（管）或混合排水方式。
户外配电装置场地排水应畅通，对被高出地面的电缆沟、巡视小道拦截的雨水，宜采用排水渡槽或设置雨水口并敷设雨水下水道方式排除。
采用雨水明沟排水时，排水明沟宜沿道路布置，并减小交叉，当必须交叉时宜为正交，斜交时交叉角不应小于45°。
明沟宜作护面处理。
明沟断面及形式应根据水力计算确定。
明沟起点深度不应小于，明沟纵坡宜与道路纵坡一致且不宜小于%，湿陷性黄土地区不应小于%。
当明沟纵坡较大时，应设置跌水或急流槽，其位置不宜设在明沟转弯处。
当采用雨水下水道排水系统时，雨水口应位于汇水集中的地段，雨水形式、数量和布置应按汇水面积范围内的流量、雨水口的泄水能力、道路纵坡、路面种类等因素确定。
雨水口间距宜为20m—50m当道路纵坡大于2%寸，雨水口间距可大于50m当道路交叉口为最低标高时，应增设雨水口。
当采用部分分散流排水时，仅在排水侧围墙下部留有足够的排水孔，排水孔宜设防护网，多雨地区在设有排水孔的站外侧尚应有妥善的排水和防冲刷设施。
山区变电站挡土墙或边坡坡顶应根据需要设置有截水沟或泄洪沟。
截水沟至坡顶的距离不应小于2m当土质良好、边坡较低时或对截水沟加固时，该距离可适当减小。
截水沟不应穿越站区。
挖方区有汇水面积时坡脚宜设截水沟。
站区雨水宜自流排放，当无条件自流时应设雨水泵房采用强排水。
土（石）方工程站区土（石）方量宜达到挖、填方总量基本平衡，其内容包括：站内场地平整、建（构）筑物基础及地下设施基槽余土、站内外道路、防洪设施等的土（石方工程量。
位于山区和丘陵地区的变电站，当出现土方和石方时应分别计列并列出土石比。
站区场地平整地表土处理应符合DL/T5056-2007《变电所总布置设计技术规程》的相关规定。
场地平整填料的质量应符合有关规范要求，填方土应分层碾压密实，分层厚度为300mm 左右，场平压实系数不小于.站区场地平整范围，当挡土墙兼做围墙基础时，以站区围墙为界；当站外设置边坡时，应分别平整至挖方坡顶和填方坡脚。
土（石）方挖方应考虑松散系数，松散系数应通过现场实验确定。
土方填土应考虑场地地表耕植土压实后的压缩系数，其计算厚度一般为300mm—500mm压缩系数通过现场试验确定。
在湿陷性黄土区，填方应考虑黄土压实后的压缩系数，可根据现场试验或工程经验确定。
3地下管线（沟道）布置一般规定地下管线（沟道）布置应按变电站的最终规模统筹规划，管线（沟道）之间及其与建筑物基础、道路之间等在平面与竖向上应相互协调，原近期结合，合理布置，便于扩建。
