H3C交换机调试命令大全
H3C交换机、路由器常用配置命令大全

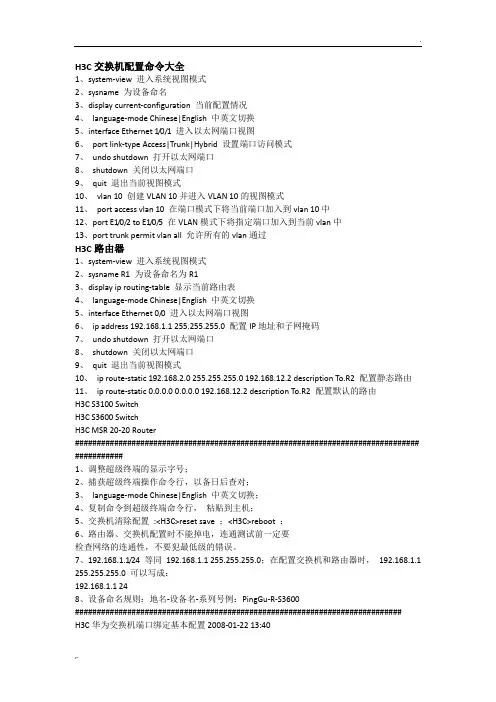

H3C交换机配置命令大全1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、port link-type Access|Trunk|Hybrid 设置端口访问模式7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11、ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router############################################################################### ###########1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置:<H3C>reset save ；<H3C>reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。
H3C交换机常用配置命令大全
H3C交换机常用配置命令大全.用户配置： system-view [H3C]super password H3C 设置用户分级密码 [H3C] undo super password 删除用户分级密码[H3C]localuser bigheap 123456 1 缺省 admin,adminWeb 网管用户设置,1 （缺省）为管理级用户[H3C] undo localuser bigheap 删除Web 网管用户 [H3C]user- in terface aux 0 只支持0[H3C-Aux]idle-timeout 2 50 设置超时为 2分50秒,若为0则表示不超时，默认为 5分钟[H3C-Aux]undo idle-timeout 恢复默认值 [H3C]user-i nterface vty 0 只支持0和[H3C-vty]idle-timeout 2 50 5分钟设置超时为2分50秒,若为0则表示不超时，默认为[H3C-vty]undo idle-timeout恢复默认值[H3C-vty]set authe ntication password 123456 设置telnet 密码,必须设置 [H3C-vt y]undo set authe nticati on password 取消密码[H3C]display users显示用户[H3C]display user- in terface 显示用户界面状态二.系统IP 配置: [H3C]vla n 20[H3C]ma nageme nt-vlan 20 [H3C]i nterface vlan-in terface 20 创建并进入管理 VLAN[H3C]u ndo i nterface vla n-in terface 20 删除管理VLAN 接口[H3C-Vla n-in terface20]ip address 192.168.1.2 255.255.255.0 N 接口静态IP 地址（缺省为192.168.0.234）配置管理VLA[H3C-Vla n-in terface20]u ndo ip address 删除IP 地址[H3C-Vla n-in terface20]ip gateway 192.168.1.1指定缺省网关（默认无网关地[H3C-Vla n-in terface20]u ndo ip gateway [H3C-Vla n-in terface20]shutdow n 关闭接口[H3C-Vla n-in terface20]u ndo shutdow n 显示管理VLAN 接口 IP 的相关信息开启[H3C]display ip[H3C]display in terface vla n-in terface 20 开启IP 调试功能查看管理VLAN 的接口信息debugg ing ip undo debuggi ng ip：[H3C-Vla n-in terface20]ip address dhcp-alloc 取IP 地址[H3C-Vla n-in terface20]u ndo ip address dhcp-alloc [H3C]display dhcp debugg ing dhcp-alloc 显示DHCP 客户信息开启DHCF 调试功能undo debuggi ng dhcp-alloc 四. 端口配置：5,10,20,100,缺省为100,同时组播和未知单播也受此影响（trunk 线路两端的PVID 必须一致）[H3C-Ethernet0/3]port access vlan 20 将当前 access 端口加入指定的 VLAN[H3C-Ethernet0/3]port trunk permit vlan all 允许所有的 VLAN 通过当前的 trunk 端口，可多次使用该命令 [H3C-Ethernet0/3]mdi auto 设置以太端口为自动监测，normal （缺省）为直通线,across 为交叉线[H3C]link-aggregation Ethernet 0/1 to Ethernet 0/4将 1-4 口加入汇聚组,1为主端口，两端需要同时配置，设置了端口镜像以及端口隔离的端口无法汇聚管理VLAN 接口通过DHC 方式获取消[H3C]i nterface EthernetO/3 [H3C-EthernetO/3]shutdow n [H3C-EthernetO/3]speed 100 [H3C-EthernetO/3]duplex full 聚后速率，可为10,100,1000 和auto （缺省）双工，可为half,full 和auto （缺省）光口和汇[H3C-Ethernet0/3]flow-co ntrol开启流控，默认为关闭[H3C-Ethernet0/3]broadcast-suppression 20设置抑制广播百分比为20%,可取[H3C-Ethernet0/3]loopback in ternal [H3C-Ethernet0/3]loopback external 者自协商模式[H3C-Ethernet0/3]port lin k-type trunk （缺省）,trunk[H3C-Ethernet0/3]port trunk pvid vlan 20认为1内环测试外环测试，需插接自环头，必须为全双工或设置链路的类型为 trunk,可为access设置20为该trunk 的缺省VLAN,默[H3C]u ndo lin k-aggregation Ethernet0/1 [H3C]li nk-aggregati on mode egress 行负荷分担，可选为gress,egress 禾口both,缺省为both删除该汇聚组配置端口汇聚模式为根据目的MAC地址进in[H3C]monitor-port Ethernet 0/2 将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口，而且它们不能同在一个端口，该端口不能在汇聚组中，设置新镜像端口时，新取代旧，被镜像不变[H3C]mirroring-port Ethernet 0/3 to Ethernet 0/4 both 将端口3 和4 设置为被镜像端口，both为同时监控接收和发送的报文，inbound表示仅监控接收的报文，outbound 表示仅监控发送的报文[H3C]display mirror[H3C]display in terface Ethernet 0/3reset cou nters 清除所有端口的统计信息[H3C]display lin k-aggregatio n Ethernet 0/3 显示端口汇聚信息[H3C-Ethernet0/3]virtual-cable-test 诊断该端口的电路状况五.VLAN配置：[H3C]vla n 2[H3C]undo vlan all 删除除缺省VLAN外的所有VLAN缺省VLAN 不能被删除[H3C-vlan2]port Ethernet 0/4 to Ethernet 0/7 将4 到7 号端口加入到VLAN2 中，此命令只能用来加access端口，不能用来增加trunk或者hybrid端口[H3C-vlan2]port-isolate enable 打开VLAN内端口隔离特性，不能二层转发，默认不启用该功能[H3C-Ethernet0/4]port-isolate uplink-port vlan 2 设置4 为VLAN2的隔离上行端口，用于转发二层数据，只能配置一个上行端口，若为trunk,则建议允许所有VLAN通过, 隔离不能与汇聚同时配置[H3C]display vlan all 显示所有VLAN的详细信息S1550E支持基于端口的VLAN,通过创建不同的user-group 来实现，一个端口可以属于多个user-group, 不属于同一个user-group 的端口不能互相通信,最多支持50个user-group [H3C]user-group 20 创建user-group 20, 默认只存在user-group 1[H3C-UserGroup20]port Ethernet 0/4 to Ethernet 0/7 将4 到7 号端口加入到VLAN20中，初始时都属于user-group 1 中[H3C]display user-group 20 显示user-group 20 的相关信息六.集群配置：S2100只能作为成员交换机加入集群中，加入后系统名改为”集群名_成员编号?原系统名"的格式?即插即用功能通过两个功能实现：集群管理协议MAC组播地址协商和管理VLAN协商[H3C]cluster enable 启用群集功能，缺省为启用[H3C]cluster 进入群集视图[H3C-cluster]administrator-address H-H-H name switch H-H-H 为命令交换机的MAC加入switch集群[switch_1.H3C-cluster] undo admi nistrator-address 退出集群[H3C]display cluster 显示集群信息[H3C]management-vlan 2 集群报文只能在管理VLAN中转发,同一集群需在同一个管理VLAN中，需在建立集群之前指定管理VLANdebugg ing cluster七.QoS配置：QoS配置步骤:设置端口的优先级，设置交换机信任报文的优先级方式，队列调度，端口限速[H3C-EthernetO/3]priority 7 设置端口优先级为7,默认为0[H3C]priority-trust cos 设置交换机信任报文的优先级方式为cos （802.1p优先级,缺省值）,还可以设为dscp方式（dscp优先级方式）[H3C]queue-scheduler hq-wrr 2 4 6 8 设置队列调度算法为HQ-WRR默认为WR R）,权重为2,4,6,8[H3C-Ethernet0/3]li ne-rate in bou nd 29 将端口进口速率限制为2Mbps,取1-28 时，速率为rate*8*1024/125, 即64,128,192...1.792M;29-127 时，速率为（rate-27）*1024, 即2M,3M,4M...100M,千兆时可继续往下取,128-240 时，速率为（rate-115）*8*1024, 即104M,112M,120M...1000M[H3C]display queue-scheduler 显示队列调度模式及参数[H3C]display priority-trust 显示优先级信任模式八.系统管理：[H3C]mac-address blackhole H-H-H vlan 1 在VLAN1 中添加黑洞MAC[H3C]mac-address static H-H-H in terface Ethernet 0/1 vla n 1 在VLAN1 中添加端口一的一个mac[H3C]mac-address timer aging 500 设置MAC地址表的老化时间为500s[H3C]display mac-address[H3C]display arp[H3C]mac-address port-bi ndi ng H-H-H in terface Ethernet 0/1 vla n 1 配置端口邦定[H3C]display mac-address port-b inding[H3C]display saved-c on figurati on[H3C]display curre nt-con figurati onsave[H3C]restore default 恢复交换机出厂默认配置，恢复后需重启才能生效[H3C]display versionreboot[H3C]display device[H3C]sys name bigheap[H3C]i nfo-ce nter e nable启用系统日志功能，缺省情况下启用。
H3C交换机常用配置命令大全

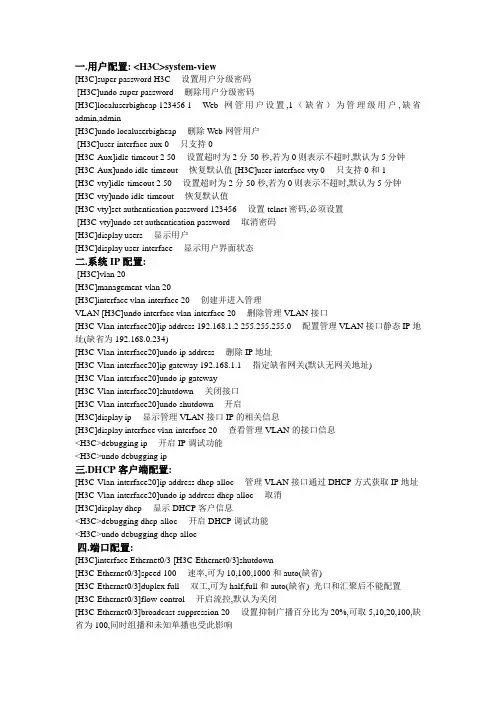

一.用户配置: <H3C>system-view[H3C]super password H3C 设置用户分级密码[H3C]undo super password 删除用户分级密码[H3C]localuserbigheap 123456 1 Web网管用户设置,1（缺省）为管理级用户,缺省admin,admin[H3C]undo localuserbigheap 删除Web网管用户[H3C]user-interface aux 0 只支持0[H3C-Aux]idle-timeout 2 50 设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-Aux]undo idle-timeout 恢复默认值 [H3C]user-interface vty 0 只支持0和1[H3C-vty]idle-timeout 2 50 设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-vty]undo idle-timeout 恢复默认值[H3C-vty]set authentication password 123456 设置telnet密码,必须设置[H3C-vty]undo set authentication password 取消密码[H3C]display users 显示用户[H3C]display user-interface 显示用户界面状态二.系统IP配置:[H3C]vlan 20[H3C]management-vlan 20[H3C]interface vlan-interface 20 创建并进入管理VLAN [H3C]undo interface vlan-interface 20 删除管理VLAN接口[H3C-Vlan-interface20]ip address 192.168.1.2 255.255.255.0 配置管理VLAN接口静态IP地址(缺省为192.168.0.234)[H3C-Vlan-interface20]undo ip address 删除IP地址[H3C-Vlan-interface20]ip gateway 192.168.1.1 指定缺省网关(默认无网关地址)[H3C-Vlan-interface20]undo ip gateway[H3C-Vlan-interface20]shutdown 关闭接口[H3C-Vlan-interface20]undo shutdown 开启[H3C]display ip 显示管理VLAN接口IP的相关信息[H3C]display interface vlan-interface 20 查看管理VLAN的接口信息<H3C>debugging ip 开启IP调试功能<H3C>undo debugging ip三.DHCP客户端配置:[H3C-Vlan-interface20]ip address dhcp-alloc 管理VLAN接口通过DHCP方式获取IP地址[H3C-Vlan-interface20]undo ip address dhcp-alloc 取消[H3C]display dhcp 显示DHCP客户信息<H3C>debugging dhcp-alloc 开启DHCP调试功能<H3C>undo debugging dhcp-alloc四.端口配置:[H3C]interface Ethernet0/3 [H3C-Ethernet0/3]shutdown[H3C-Ethernet0/3]speed 100 速率,可为10,100,1000和auto(缺省)[H3C-Ethernet0/3]duplex full 双工,可为half,full和auto(缺省) 光口和汇聚后不能配置[H3C-Ethernet0/3]flow-control 开启流控,默认为关闭[H3C-Ethernet0/3]broadcast-suppression 20 设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响[H3C-Ethernet0/3]loopback internal 内环测试[H3C-Ethernet0/3]loopback external 外环测试,需插接自环头,必须为全双工或者自协商模式[H3C-Ethernet0/3]port link-type trunk 设置链路的类型为trunk,可为access(缺省),trunk [H3C-Ethernet0/3]port trunk pvidvlan 20 设置20为该trunk的缺省VLAN,默认为1(trunk线路两端的PVID必须一致)[H3C-Ethernet0/3]port access vlan 20 将当前access端口加入指定的VLAN [H3C-Ethernet0/3]port trunk permit vlan all 允许所有的VLAN通过当前的trunk端口,可多次使用该命令[H3C-Ethernet0/3]mdi auto 设置以太端口为自动监测,normal(缺省)为直通线,across为交叉线[H3C]link-aggregation Ethernet 0/1 to Ethernet 0/4 将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚 [H3C]undo link-aggregation Ethernet 0/1 删除该汇聚组[H3C]link-aggregation mode egress 配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为 ingress,egress和both,缺省为both[H3C]monitor-port Ethernet 0/2 将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变[H3C]mirroring-port Ethernet 0/3 to Ethernet 0/4 both 将端口3和4设置为被镜像端口,both 为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound表示仅监控发送的报文 [H3C]display mirror[H3C]display interface Ethernet 0/3<H3C>reset counters 清除所有端口的统计信息[H3C]display link-aggregation Ethernet 0/3 显示端口汇聚信息[H3C-Ethernet0/3]virtual-cable-test 诊断该端口的电路状况五.VLAN配置:[H3C]vlan 2[H3C]undo vlan all 删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除[H3C-vlan2]port Ethernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口[H3C-vlan2]port-isolate enable 打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能[H3C-Ethernet0/4]port-isolate uplink-port vlan 2 设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置[H3C]display vlan all 显示所有VLAN的详细信息S1550E支持基于端口的VLAN,通过创建不同的user-group来实现,一个端口可以属于多个user-group,不属于同一个user-group的端口不能互相通信,最多支持50个user-group[H3C]user-group 20 创建user-group 20,默认只存在user-group 1[H3C-UserGroup20]port Ethernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN20中,初始时都属于user-group 1中[H3C]display user-group 20 显示user-group 20的相关信息六.集群配置:S2100只能作为成员交换机加入集群中,加入后系统名改为"集群名_成员编号.原系统名"的格式.即插即用功能通过两个功能实现: 集群管理协议MAC组播地址协商和管理VLAN协商 [H3C]cluster enable 启用群集功能,缺省为启用[H3C]cluster 进入群集视图[H3C-cluster]administrator-address H-H-H name switch H-H-H为命令交换机的MAC,加入switch集群[switch_1.H3C-cluster]undo administrator-address 退出集群[H3C]display cluster 显示集群信息[H3C]management-vlan 2 集群报文只能在管理VLAN中转发,同一集群需在同一个管理VLAN中,需在建立集群之前指定管理VLAN<H3C>debugging cluster七.QoS配置:QoS配置步骤:设置端口的优先级,设置交换机信任报文的优先级方式,队列调度,端口限速[H3C-Ethernet0/3]priority 7 设置端口优先级为7,默认为0[H3C]priority-trust cos 设置交换机信任报文的优先级方式为cos(802.1p优先级,缺省值),还可以设为dscp方式(dscp优先级方式)[H3C]queue-scheduler hq-wrr 2 4 6 8 设置队列调度算法为HQ-WRR(默认为WRR),权重为2,4,6,8[H3C-Ethernet0/3]line-rate inbound 29 将端口进口速率限制为2Mbps,取1-28时,速率为rate*8*1024/125,即64,128,192...1.792M;29-127时,速率为(rate-27)*1024,即2M,3M,4M...100M,千兆时可继续往下取,128-240时,速率为(rate-115)*8*1024,即104M,112M,120M...1000M [H3C]display queue-scheduler 显示队列调度模式及参数 [H3C]display priority-trust 显示优先级信任模式八.系统管理:[H3C]mac-address blackhole H-H-H vlan 1 在VLAN1中添加黑洞MAC[H3C]mac-address static H-H-H interface Ethernet 0/1 vlan 1 在VLAN1中添加端口一的一个mac[H3C]mac-address timer aging 500 设置MAC地址表的老化时间为500s[H3C]display mac-address [H3C]display arp[H3C]mac-address port-binding H-H-H interface Ethernet 0/1 vlan 1 配置端口邦定[H3C]display mac-address port-binding [H3C]display saved-configuration [H3C]display current-c onfiguration <H3C>save[H3C]restore default 恢复交换机出厂默认配置,恢复后需重启才能生效[H3C]display version <H3C>reboot[H3C]display device [H3C]sysnamebigheap[H3C]info-center enable 启用系统日志功能,缺省情况下启用[H3C]info-center loghostip 192.168.0.3 向指定日志主机(只能为UNIX或LINUX,不能为Windows)输出信息,需先开启日志功能,缺省关闭[H3C]info-center loghost level 8 设置系统日志级别为8,默认为5.级别说明:1.emergencies 2.alerts 3.critical 4.errors 5.warnings 6.notifications rmational 8.debuggin g<H3C>terminal debugging 启用控制台对调试信息的显示,缺省控制台为禁用<H3C>terminal logging 启用控制台对日志信息的显示,缺省控制台为启用<H3C>terminal trapping 启用控制台对告警信息的显示,缺省控制台为启用[H3C]display info-center 显示系统日志的配置和缓冲区记录的信息[H3C]display logbuffer 显示日志缓冲区最近记录的指定数目的日志信息[H3C]display trapbuffer 显示告警缓冲区最近记录的指定数目的日志信息<H3C>reset logbuffer 清除日志缓冲区的信息 <H3C>reset trapbuffer 清除告警缓冲区的信息九.网络协议配置:NDP即是邻居发现协议,S1550E只能开启或关闭NDP,无法配置,默认有效保留时间为180s,NDP报文发送的间隔60s[H3C]ndp enable 缺省情况下是开启的[H3C-Ethernet0/3]ndp enable 缺省情况下开启 [H3C]display ndp 显示NDP配置信息[H3C]display ndp interface Ethernet 0/1 显示指定端口NDP发现的邻居信息 <H3C>debugging ndp interface Ethernet 0/1HABP协议即Huawei Authentication Bypass Protocol,华为鉴权旁路协议,是用来解决当交换机上同时配置了802.1x和HGMPv1/v2时,未经授权和认证的端口上将过滤HGMP报文,从而使管理设备无法管理下挂的交换机的问题。
H3C交换机命令大全
华为交换机基本配置命令一、单交换机VLAN划分命令命令解释system 进入系统视图system-view 进入系统视图quit 退到系统视图undo vlan 20 删除vlan 20sysname 交换机命名disp vlan 显示vlanvlan 20 创建vlan(也可进入vlan 20)port e1/0/1 to e1/0/5 把端口1-5放入VLAN 20 中disp vlan 20 显示vlan里的端口20int e1/0/24 进入端口24port access vlan 20 把当前端口放入vlan 20undo port e1/0/10 表示删除当前VLAN端口10disp curr 显示当前配置二、配置交换机支持TELNETsystem 进入系统视图sysname 交换机命名int vlan 1 进入VLAN 1ip address 192.168.3.100 255.255.255.0 配置IP地址user-int vty 0 4 进入虚拟终端authentication-mode password (aut password) 设置口令模式set authentication password simple 222 (set aut pass sim 222) 设置口令user privilege level 3(use priv lev 3) 配置用户级别disp current-configuration （disp cur) 查看当前配置disp ip int 查看交换机VLAN IP配置删除配置必须退到用户模式reset saved-configuration(reset saved) 删除配置reboot 重启交换机三、跨交换机VLAN的通讯在sw1上：vlan 10 建立VLAN 10int e1/0/5 进入端口5port access vlan 10 把端口5加入vlan 10vlan 20 建立VLAN 20int e1/0/15 进入端口15port access vlan 20 把端口15加入VLAN 20int e1/0/24 进入端口24port link-type trunk 把24端口设为TRUNK端口port trunk permit vlan all 同上在SW2上:vlan 10 建立VLAN 10int e1/0/20 进入端口20port access vlan 10 把端口20放入VLAN 10int e1/0/24 进入端口24port link-type trunk 把24端口设为TRUNK端口port trunk permit vlan all (port trunk permit vlan 10 只能为vlan 10使用)24端口为所有VLAN使用disp int e1/0/24 查看端口24是否为TRUNKundo port trunk permit vlan all 删除该句四、路由的配置命令system 进入系统模式sysname 命名int e1/0 进入端口ip address 192.168.3.100 255.255.255.0 设置IPundo shutdown 打开端口disp ip int e1/0 查看IP接口情况disp ip int brief 查看IP接口情况user-int vty 0 4 进入口令模式authentication-mode password(auth pass) 进入口令模式set authentication password simple 222 37 设置口令user privilege level 3 进入3级特权save 保存配置reset saved-configuration 删除配置（用户模式下运行）undo shutdown 配置远程登陆密码int e1/4ip route 192.168.3.0(目标网段） 255.255.255.0 192.168.12.1（下一跳：下一路由器的接口）静态路由ip route 0.0.0.0 0.0.0.0 192.168.12.1 默认路由disp ip rout 显示路由列表华3C AR-18E1/0（lan1-lan4)E2/0(wan0)E3/0(WAN1)路由器连接使用直通线。
H3C华三交换机基本配置命令大全,别到用的时候找不到了
H3C华三交换机基本配置命令大全，别到用的时候找不到了！本期我们一起来学习一下H3C最详细的基础命令。
一、不知道密码，如何恢复出厂设置1、开机启动，Ctrl+B进入bootrom菜单，选择恢复出厂设置。
2、用com线连上电脑，用超级终端进入，然后重启电脑，看提示按ctrl+b 进入bootrom模式，然后按照菜单提示删除flash中的.cfg文件，然后重启就可以了。
二、将Trunk端口添加到vlan中Trunk端口可以允许多个VLAN通过，也就是可以加入多个VLAN，所以Trunk 端口的VLAN加入不可能是一个一个地加，而是采取批量添加的方式进行。
但只能在以太网端口视图下进行配置，配置步骤如表7-11所示。
【示例1】使用port trunk permit vlan命令将中继端口Ethernet2/0/1加入到2、6、10、50～100 VLAN中。
1. <H3C> system-view2. System View: return to User View with Ctrl+Z.3. [H3C] interface Ethernet2/0/14. [H3C-Ethernet2/0/1] port trunk permit vlan 2 6 10 50 to 100【示例2】使用undo port trunk permit vlan命令将中继端口Ethernet2/0/1从VLAN 1中删除。
三、H3C交换机基础配置说明1、以太网端口的链路类型Access link：只能允许某一个vlan的untagged数据流通过。
Trunk link：允许多个vlan的tagged数据流和某一个vlan的untagged数据流通过。
Hybrid link：允许多个vlan的tagged数据流和多个vlan的untagged数据流通过。
hybrid link端口可以允许多个vlan的报文发送时不携带标签，而Trunk端口只允许缺省vlan的报文发送时不携带标签。
H3C交换机配置命令大全

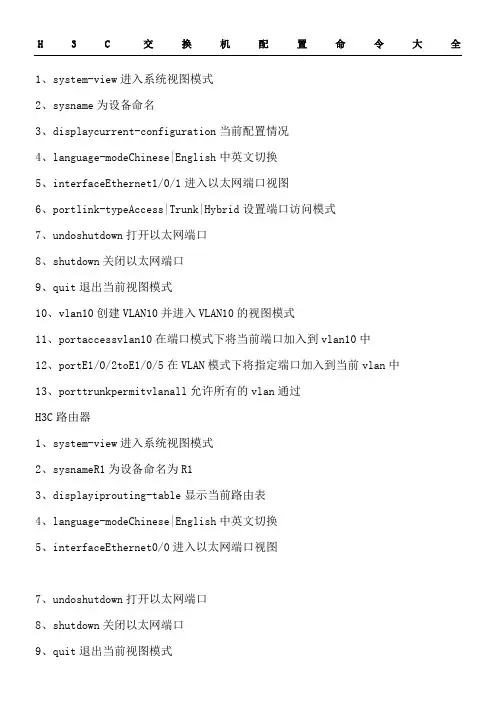

H3C交换机配置命令大全1、system-view进入系统视图模式2、sysname为设备命名3、displaycurrent-configuration当前配置情况4、language-modeChinese|English中英文切换5、interfaceEthernet1/0/1进入以太网端口视图6、portlink-typeAccess|Trunk|Hybrid设置端口访问模式7、undoshutdown打开以太网端口8、shutdown关闭以太网端口9、quit退出当前视图模式10、vlan10创建VLAN10并进入VLAN10的视图模式11、portaccessvlan10在端口模式下将当前端口加入到vlan10中12、portE1/0/2toE1/0/5在VLAN模式下将指定端口加入到当前vlan中13、porttrunkpermitvlanall允许所有的vlan通过H3C路由器1、system-view进入系统视图模式2、sysnameR1为设备命名为R13、displayiprouting-table显示当前路由表4、language-modeChinese|English中英文切换5、interfaceEthernet0/0进入以太网端口视图7、undoshutdown打开以太网端口8、shutdown关闭以太网端口配置默认的路H3CS3100SwitchH3CS3600SwitchH3CMSR20-20Router1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、language-modeChinese|English中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置:<H3C>resetsave；<H3C>reboot；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。
H3C交换机常用配置命令大全分享
一.用户配置:<H3C>system-view[H3C]super password H3C 设置用户分级密码[H3C]undo super password 删除用户分级密码[H3C]localuser bigheap 123456 1 Web网管用户设置,1（缺省）为管理级用户,缺省admin,admin[H3C]undo localuser bigheap 删除Web网管用户[H3C]user-interface aux 0 只支持0[H3C-Aux]idle-timeout 2 50 设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-Aux]undo idle-timeout 恢复默认值[H3C]user-interface vty 0 只支持0和1[H3C-vty]idle-timeout 2 50 设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-vty]undo idle-timeout 恢复默认值[H3C-vty]set authentication password 123456 设置telnet密码,必须设置[H3C-vty]undo set authentication password 取消密码[H3C]display users 显示用户[H3C]display user-interface 显示用户界面状态二.系统IP配置:[H3C]vlan 20[H3C]management-vlan 20[H3C]interface vlan-interface 20 创建并进入管理VLAN[H3C]undo interface vlan-interface 20 删除管理VLAN接口[H3C-Vlan-interface20]ip address 192.168.1.2 255.255.255.0 配置管理VLA N接口静态IP地址(缺省为192.168.0.234)[H3C-Vlan-interface20]undo ip address 删除IP地址[H3C-Vlan-interface20]ip gateway 192.168.1.1 指定缺省网关(默认无网关地址)[H3C-Vlan-interface20]undo ip gateway[H3C-Vlan-interface20]shutdown 关闭接口[H3C-Vlan-interface20]undo shutdown 开启[H3C]display ip 显示管理VLAN接口IP的相关信息[H3C]display interface vlan-interface 20 查看管理VLAN的接口信息<H3C>debugging ip 开启IP调试功能<H3C>undo debugging ip三.DHCP客户端配置:[H3C-Vlan-interface20]ip address dhcp-alloc 管理VLAN接口通过DHCP方式获取IP地址[H3C-Vlan-interface20]undo ip address dhcp-alloc 取消[H3C]display dhcp 显示DHCP客户信息<H3C>debugging dhcp-alloc 开启DHCP调试功能<H3C>undo debugging dhcp-alloc四.端口配置:[H3C]interface Ethernet0/3[H3C-Ethernet0/3]shutdown[H3C-Ethernet0/3]speed 100 速率,可为10,100,1000和auto(缺省)[H3C-Ethernet0/3]duplex full 双工,可为half,full和auto(缺省) 光口和汇聚后不能配置[H3C-Ethernet0/3]flow-control 开启流控,默认为关闭[H3C-Ethernet0/3]broadcast-suppression 20 设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响[H3C-Ethernet0/3]loopback internal 内环测试[H3C-Ethernet0/3]loopback external 外环测试,需插接自环头,必须为全双工或者自协商模式[H3C-Ethernet0/3]port link-type trunk 设置链路的类型为trunk,可为access (缺省),trunk[H3C-Ethernet0/3]port trunk pvid vlan 20 设置20为该trunk的缺省VLAN,默认为1(trunk线路两端的PVID必须一致)[H3C-Ethernet0/3]port access vlan 20 将当前access端口加入指定的VLAN [H3C-Ethernet0/3]port trunk permit vlan all 允许所有的VLAN通过当前的tr unk端口,可多次使用该命令[H3C-Ethernet0/3]mdi auto 设置以太端口为自动监测,normal(缺省)为直通线,a cross为交叉线[H3C]link-aggregation Ethernet 0/1 to Ethernet 0/4 将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚[H3C]undo link-aggregation Ethernet 0/1 删除该汇聚组[H3C]link-aggregation mode egress 配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为 in gress,egress和both,缺省为both[H3C]monitor-port Ethernet 0/2 将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变[H3C]mirroring-port Ethernet 0/3 to Ethernet 0/4 both 将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound 表示仅监控发送的报文[H3C]display mirror[H3C]display interface Ethernet 0/3<H3C>reset counters 清除所有端口的统计信息[H3C]display link-aggregation Ethernet 0/3 显示端口汇聚信息[H3C-Ethernet0/3]virtual-cable-test 诊断该端口的电路状况五.VLAN配置:[H3C]vlan 2[H3C]undo vlan all 删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除[H3C-vlan2]port Ethernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口[H3C-vlan2]port-isolate enable 打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能[H3C-Ethernet0/4]port-isolate uplink-port vlan 2 设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置[H3C]display vlan all 显示所有VLAN的详细信息S1550E支持基于端口的VLAN,通过创建不同的user-group来实现,一个端口可以属于多个user-group,不属于同一个user-group的端口不能互相通信,最多支持50个user-group [H3C]user-group 20 创建user-group 20,默认只存在user-group 1[H3C-UserGroup20]port Ethernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN20中,初始时都属于user-group 1中[H3C]display user-group 20 显示user-group 20的相关信息六.集群配置:S2100只能作为成员交换机加入集群中,加入后系统名改为"集群名_成员编号.原系统名"的格式.即插即用功能通过两个功能实现: 集群管理协议MAC组播地址协商和管理VLAN协商[H3C]cluster enable 启用群集功能,缺省为启用[H3C]cluster 进入群集视图[H3C-cluster]administrator-address H-H-H name switch H-H-H为命令交换机的MAC,加入switch集群[switch_1.H3C-cluster]undo administrator-address 退出集群[H3C]display cluster 显示集群信息[H3C]management-vlan 2 集群报文只能在管理VLAN中转发,同一集群需在同一个管理VLAN中,需在建立集群之前指定管理VLAN<H3C>debugging cluster七.QoS配置:QoS配置步骤:设置端口的优先级,设置交换机信任报文的优先级方式,队列调度,端口限速[H3C-Ethernet0/3]priority 7 设置端口优先级为7,默认为0[H3C]priority-trust cos 设置交换机信任报文的优先级方式为cos(802.1p优先级,缺省值),还可以设为dscp方式(dscp优先级方式)[H3C]queue-scheduler hq-wrr 2 4 6 8 设置队列调度算法为HQ-WRR(默认为WR R),权重为2,4,6,8[H3C-Ethernet0/3]line-rate inbound 29 将端口进口速率限制为2Mbps,取1-28时,速率为rate*8*1024/125,即64,128,192...1.792M;29-127时,速率为(rate-27)*1024,即2M,3M,4M...100M,千兆时可继续往下取,128-240时,速率为(rate-115)*8*1024,即104M, 112M,120M...1000M[H3C]display queue-scheduler 显示队列调度模式及参数[H3C]display priority-trust 显示优先级信任模式八.系统管理:[H3C]mac-address blackhole H-H-H vlan 1 在VLAN1中添加黑洞MAC[H3C]mac-address static H-H-H interface Ethernet 0/1 vlan 1 在VLAN1中添加端口一的一个mac[H3C]mac-address timer aging 500 设置MAC地址表的老化时间为500s[H3C]display mac-address[H3C]display arp[H3C]mac-address port-binding H-H-H interface Ethernet 0/1 vlan 1 配置端口邦定[H3C]display mac-address port-binding[H3C]display saved-configuration[H3C]display current-configuration<H3C>save[H3C]restore default 恢复交换机出厂默认配置,恢复后需重启才能生效[H3C]display version<H3C>reboot[H3C]display device[H3C]sysname bigheap[H3C]info-center enable 启用系统日志功能,缺省情况下启用[H3C]info-center loghost ip 192.168.0.3 向指定日志主机(只能为UNIX或LIN UX,不能为Windows)输出信息,需先开启日志功能,缺省关闭[H3C]info-center loghost level 8 设置系统日志级别为8,默认为5.级别说明: 1.emergencies 2.alerts 3.critical 4.errors 5.warnings 6.notifications rma tional 8.debugging<H3C>terminal debugging 启用控制台对调试信息的显示,缺省控制台为禁用<H3C>terminal logging 启用控制台对日志信息的显示,缺省控制台为启用<H3C>terminal trapping 启用控制台对告警信息的显示,缺省控制台为启用[H3C]display info-center 显示系统日志的配置和缓冲区记录的信息[H3C]display logbuffer 显示日志缓冲区最近记录的指定数目的日志信息[H3C]display trapbuffer 显示告警缓冲区最近记录的指定数目的日志信息<H3C>reset logbuffer 清除日志缓冲区的信息<H3C>reset trapbuffer 清除告警缓冲区的信息九.网络协议配置:NDP即是邻居发现协议,S1550E只能开启或关闭NDP,无法配置,默认有效保留时间为180 s,NDP报文发送的间隔60s[H3C]ndp enable 缺省情况下是开启的[H3C-Ethernet0/3]ndp enable 缺省情况下开启[H3C]display ndp 显示NDP配置信息[H3C]display ndp interface Ethernet 0/1 显示指定端口NDP发现的邻居信息<H3C>debugging ndp interface Ethernet 0/1HABP协议即Huawei Authentication Bypass Protocol,华为鉴权旁路协议,是用来解决当交换机上同时配置了802.1x和HGMPv1/v2时,未经授权和认证的端口上将过滤HGMP报文,从而使管理设备无法管理下挂的交换机的问题。
华三(H3C)交换机命令大全
H3C【内部】交换机命令集用户视图<H3C>-------------------------------------------------------------------------------------------systen-view系统视图-------------------------------------------------------------------------------------------[H3C]?[H3C]super password 修改super密码[H3C]sysname 交换机命名[H3C]interface ethernet 0/1 进入接口视图[H3C]quit 退出系统视图[H3C]info-center console channel console 信息输出设置[H3C]monitor-port ethernet 0/1 配置端口镜像配置端口-------------------------------------------------------------------------------------------[H3C-Ethernet0/1]duplex {half|full|auto} 配置端口双工工作状态[H3C-Ethernet0/1]speed {10|100|auto} 配置端口工作速率[H3C-Ethernet0/1]flow-control 配置端口流控(防止拥塞丢包)[H3C-Ethernet0/1]mdi {across|auto|normal} 配置端口MDI/MDIX状态[H3C-Ethernet0/1]shutdown/undo shutdown 关闭/打开接口VLAN基本配置-------------------------------------------------------------------------------------------[H3C]vlan 3 创建/删除一个VLAN/进入VLAN配置视图[H3C]undo vlan 3[H3C-vlan3]port ethernet0/1 to ethernet0/4 给VLAN增加/删除以太网接口[H3C-Ethernet0/2]port access vlan 3 将端口加入到指定VLAN[H3C-Ethernet0/2]port link-type {trunk|access|hybrid} 设置端口工作模式[H3C-Ethernet0/2]port trunk permit vlan {ID|All} 设置trunk端口允许通过的VLAN[H3C-Ethernet0/2]port trunk pvid vlan 3 设置trunk端口的PVID-------------------------------------------------------------------------------------------交换机端口的3种工作模式：Access模式:不支持802.1q帧的传送Hybird模式：允许多个vlan的报文发送时不打标签Trunk 模式：只允许缺省vlan的报文发送时不打标签若trunk端口上收到了非802.1q帧时，交换机会给该帧加上802.1q的标志字段，该标志字段中的VLAN ID即该端口的PVID,使用port trunk pvid vlan vlan-id 配置端口的PVID配置端口聚合-------------------------------------------------------------------------------------------端口聚合，也称为端口汇聚或端口干路，是将多个端口聚合在一起，实现对出/入流量在各成员端口间进行分担的一种技术，解决上行链路的瓶颈问题，完成所有接入端口流量总和的传输。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
H3C全球技术服务部 深圳办事处
议题
• VRP，CMW简介 • 基本命令 • 交换 • 路由 • 网络管理 • 安全管理
VRP，CMW简介
• VRP（Versatile Routing Platform，通 用路由平台）是华为公司数据通信产品的
通用网络操作系统平台。
• CMW（Comware）是H3C公司的核心软
议题
• VRP、CMW简介 • 基本命令 • 交换 • 路由 • 网络管理 • 安全管理
配置系统名
• 用途
用户名是设备的名字，目的是让用户更加方便的使用设 备．
• 配置命令
sysname
接口描述
• 用途
接口描述是为了指明接口的一些属性，如是什么接口， 对端接的什么设备等，让用户更加了解该接口．
件平台。 • VRP、CMW的体系结构以TCP/IP模型为参
考，实现了数据链路层、网络层和应用层 的多种协议，其体系结构图如下:
VRP视图结构
• 用户视图 • 系统视图
命令： system-view 在系统视图下 可以进入各种功能视图，在 各功能视图中还可以进入子功能视图。
VRP、CMW视图分层结构
Link Aggregation
• 链路聚合是将几条物理链路聚合在一起，当作一 条 逻辑链路来使用。 分为静态聚合和动态聚合
VRP、CMW命令行
• 静态聚合端口. link-aggregation Ethernet 0/1 to Ethernet 0/4 both
• 删除端口的静态聚合. undo link-aggregation all
调试交换机
• 用途
更细致的查看交换机的各种数据包，帮助发现网络问题．
• 常用调试命令 terminal debugging terminal monitor
debugging ip packet undo debugging all
端口镜像
• 用途
通过镜像来抓取网络流量，帮助分析网络问题．
• 配置命令
monitor-port Ethernet 0/1 both （监控端口）
mirroring-port Ethernet0/2 both（源端口）
流镜像
• 用途
通过镜像来抓取网络流量，帮助分析网络问题．
• 配置命令
mirrored-to ip-group 2000 interface Ethernet 0/1
• 用途
让用户对设备的信息更了解，也有利于对设备做配置．
• 配置命令
显示版本 显示当前配置信息 显示NVRAM的配置 显示接口信息 显示路由信息
display version display current display saved-config display interface XX display ip routing-table
acl number 2000 rule 0 permit
快捷命令行介绍
• VRP、CMW
Ctrl+F
前移一个字符
Ctrl+B
后移一个字符
Ctrl+P
↑(向上箭头)重用前一条命令
Ctrl+N
↓(向下箭头)重用下一条命令
引导配置
• 用途
通过引导配置，可以改变从什么地方取得交换机的系统 软件．
• 配置命令
VRP、CMW命令行(1)
• 定义STP模式. stp mode stp
• 取消STP模式. undo stp mode
• 定义MSTP模式. stp mode mstp
• 取消MSTP模式. undo stp mode
议题
• VRP、CMW简介 • 基本命令 • 交换 • 路由 • 网络管理 • 安全管理
VRP、CMW命令行
• 定义端口属性为Trunk. port link-type trunk
• 删除端口Trunk属性. undo port link-type
• 定义端口可以传输的VLAN. port trunk permit vlan VLAN ID
• 在VLAN中删除端口. undo port trunk permit vlan VLAN ID
boot boot-loader xxxx.bin
查看命令
display boot-l换 • 路由 • 网络管理 • 安全管理
VLAN（Virtual Local Area Network）
• VLAN（Virtual Local Area Network）技术是把一个 LAN划分成多个逻辑的“LAN”－VLAN，每个VLAN 是一个广播域，VLAN内的主机间通信就和在一个 LAN内一样，而VLAN间则不能直接互通，这样，广 播报文被限制在一个VLAN内。
• 配置命令
interface ethernet0/1 description connect to student
接口IP地址的配置
• 用途
给接口一个网络上唯一的区分符．
• 配置命令
interface vlan 1 ip address 168.10.2.1 255.255.255.0
查看交换机信息
VRP、CMW命令行(1)
• 创建VLAN. vlan 100 (1-4094)
• 删除VLAN. undo vlan 100 (1-4094)
• 在VLAN中增加端口. port Ethernet 2/0/1
• 在VLAN中删除端口. undo port Ethernet 2/0/1
VRP、CMW命令行(2)
• 在端口下进行动态聚合. lacp enable
• 在端口下取消动态聚合. undo lacp enable
STP（Spanning Tree Protocol）
• STP（Spanning Tree Protocol）是生成树协议 的英文缩写。该协议可应用于环路网络，通过一定 的算法阻断某些冗余路径，将环路网络修剪成无环 路的树型网络，从而避免报文在环路网络中的增生 和无限循环。
• 将端口加入VLAN port access vlan 100 (1-4094)
• 将端口脱离VLAN undo port access vlan 100 (1-4094)
• 显示VLAN信息 display vlan VLAN ID (1-4094)
Trunk
• Trunk允许在只有一条链路的情况下传输VLAN信息。
