电线管扫管穿带线技术交底
技术交底(电线、电缆管内穿线)
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
接地。
三、操作工艺1、工艺流程：选择电线电缆穿带线扫管放线及断线电线、电缆与带线的绑扎带护口管内穿线导线连接接头包扎线路检查绝缘摇测2、施工要点：2.1选择导线（1）、根据设计图纸要求，正确选择导线规格、型号。
（2）、相线、中性线及保护线的颜色应加以区分：黄、绿、红导线为L1、L2、L3相线，淡蓝色导线为零线，黄绿相间导线为保护接地线，控制线统一白色导线。
2.2穿带线扫管（1）、穿带线的主要目的是带线并检查管路是否通畅，管路的走向及盒、箱的位置是否符合施工图的要求。
（2）穿带线的方法：1）带线用φ1.2～2.0mm的铁丝，头部弯成不封口的圆圈，以防止在管内遇到管接头时被卡住，将带线穿入管路内，在管路的两端均应留有10～15cm的余量。
2）在管路较长或转弯较多时，可以在敷设管路的同时将带线一并穿好。
3）当穿带线受阻时，采用两端同时穿带线的办法，将两根带线的头部弯成半圆的形状，使两根带线同时搅动，使两端头相互钩绞在一起，然后将带线拉出。
（3）清扫管路：将布条的两端牢固地绑扎在带线上，两人来回拉动带线，将管内的浮锈、灰尘、泥水等杂物清除干净。
3、放线及断线3.1、放线前应根据图纸对导线的品种、规格、质量进行核对。
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
剥削，但在进行单层剥削切时应注意不允许使用电工刀在导线周围转圈剥削绝缘层，以免伤及线芯；对多芯塑料绝缘导线需要斜削法剥削。
审核人交底人接受交底人1、本由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录编号表C2-1工程名称交底日期施工单位分项工程名称电线、电缆管内穿线交底提要电线、电缆穿管的相关材料、机具准备、质量要求及施工工艺7.4、导线在盒(箱)内导线连接：（1）单芯线并接接法：三根及以上导线连接时，将连接导线绝缘台并齐合拢，在距绝缘台约15mm处用其中一根线芯，在其连接端缠绕5圈后剪断，把余头并齐折回压在缠绕线上，见图a。
管内穿线技术交底
2、铜导线连接时，导线的缠绕圈不足5圈，未按工艺要求连接的接头均应拆除重新连接。导线连接处的焊锡不饱满，出现虚焊、夹渣等现象。焊锡的温度要适当，涮锡要均匀。涮锡后应用布条及时擦去多余的焊剂，保持接头部分的洁净。
图三多芯铜导线倒人字连接
⑤铜导线与端子连接：多股导线可采用与导线同材质且规格相应的接线端子压接。将、导线绝缘层削去后，清除导线表面的氧化物将线芯紧紧地绞在一起，同时也要清除接线端子孔内的氧化膜，然后将线芯插入到接线端予孔内，导线外露部分为1～2mm，用压接钳压紧即可，见图四。
图四
技术负责人：
交底人：
(九)接头包扎：首先用橡胶(或粘塑料)绝缘带将其拉长2倍从导线接头处始端的完好绝缘层开始，缠绕1～2个绝缘带幅宽度后，再以半幅宽度重叠进行缠绕，在缠绕过程中应尽可能的收紧绝缘带，缠到头后在绝缘层上缠绕1～2圈后，再进行回缠。回缠完成后再用黑胶布包扎，包扎时要衔接好，以半幅宽度压边进行缠绕，同时在包扎过程中收紧黑胶布，使导线接头两端应用黑胶布封严密。
管盒清理、穿引线疏通施工技术交底
管盒清理、穿引线疏通施工技术交底
一.施工准备：
1、工具齐全;
2、已接受技术交底；
二、工艺流程：
线盒清理——梁、板下线管剪齐——地面线管剪齐一扫管穿带线一一成品保护
三、工艺做法：
1.线盒清理：每层拆模后一周内应把楼层内的线盒找出、修整、清理干净。
2.线管修剪梁、板下线管剪齐预留5cm地面上线管剪齐预留2cm o
3,扫管穿带线：
(1)采用钢丝或穿线器进行扫管、穿引线疏通。
(2)疏通结果做好记录，如有错埋，漏埋、偏位等需砸墙问题，不得擅自处理，必
须征得土建同意统一处理。
4.成品保护：清理、疏通后的管口、盒口、箱口应按规定进行封堵，防止出现二次堵塞管路现象。
四、质量标准：
1.盒、箱清理干净、整洁。
2•引线采用尼龙绳，疏通完成后，预留的引线顺时针紧密缠绕在预留的线管上。
3.复核盒、箱预留位置、标高是否准确，是否错埋、漏埋，并做好记录。
五.参考图片
六、文明施工：
1.施工完毕后，及时将施工产生的废料垃圾清理干净；
2.注意本专业和其他专业施工后的成品、半成品保护；
七、安全事项:
1.入场应进行入场安全教育，合格后方可进场施工；
2.进入施工现场必须正确佩戴安全帽，在脚手架施工时一定要系好安全带；
3.爬高时，要检查梯子、架子及防护设施，如有损坏变形要及时处理，以免存在隐患；
4.随身携带的工具应放在稳妥地方防止坠落伤人；
5.在地下室施工作业，要注意临边作业；
6.如果发现有不适宜施工的安全隐患，应立刻停止该部位的施工，并立即通知项目部安全负责人；
7.施工现场用电符合安全要求，施工队电工先检查，再由我方负责人员检查合格后方可使用。

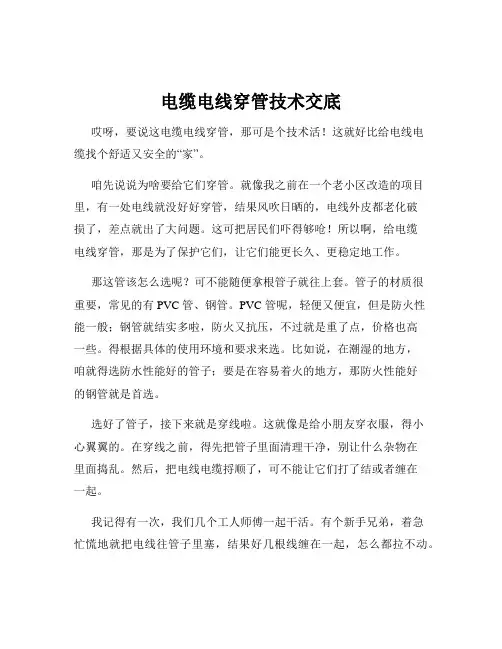

电缆电线穿管技术交底
电缆电线穿管技术交底哎呀，要说这电缆电线穿管，那可是个技术活！这就好比给电线电缆找个舒适又安全的“家”。
咱先说说为啥要给它们穿管。
就像我之前在一个老小区改造的项目里，有一处电线就没好好穿管，结果风吹日晒的，电线外皮都老化破损了，差点就出了大问题。
这可把居民们吓得够呛！所以啊，给电缆电线穿管，那是为了保护它们，让它们能更长久、更稳定地工作。
那这管该怎么选呢？可不能随便拿根管子就往上套。
管子的材质很重要，常见的有 PVC 管、钢管。
PVC 管呢，轻便又便宜，但是防火性能一般；钢管就结实多啦，防火又抗压，不过就是重了点，价格也高一些。
得根据具体的使用环境和要求来选。
比如说，在潮湿的地方，咱就得选防水性能好的管子；要是在容易着火的地方，那防火性能好的钢管就是首选。
选好了管子，接下来就是穿线啦。
这就像是给小朋友穿衣服，得小心翼翼的。
在穿线之前，得先把管子里面清理干净，别让什么杂物在里面捣乱。
然后，把电线电缆捋顺了，可不能让它们打了结或者缠在一起。
我记得有一次，我们几个工人师傅一起干活。
有个新手兄弟，着急忙慌地就把电线往管子里塞，结果好几根线缠在一起，怎么都拉不动。
最后没办法，只能把线又抽出来，重新捋顺了再穿，浪费了不少时间。
所以啊，这穿线的时候一定要有耐心，慢慢来。
穿线的时候，还得注意不能把线拉伤了。
如果线的外皮破了，那可就容易漏电，这可不是闹着玩的。
而且，每根管里穿的线也不能太多，不然线之间会挤得太紧，散热不好，也会影响电线的使用寿命。
还有啊，穿管的时候，转弯的地方要特别小心。
不能弯得太急，不然线容易被折坏。
就像我们平时骑自行车，急转弯的时候很容易摔倒一样，电线在管子里急转弯也容易“受伤”。
最后，穿完线了，还得检查检查。
看看线有没有穿到位，管子有没有破损的地方。
这就像是考试做完题了要检查一遍，可不能马虎。
总之，电缆电线穿管这活儿，看着简单，其实里面的门道可多着呢。
每一个环节都得认真对待，这样才能保证电线电缆安全可靠地工作。
最新整理电管穿线安全技术交底
最新整理电管穿线安全技术交底工程名称杏林湾营运中心12号楼建设工程施工单位陕西超盛建设劳务工程有限公司施工部位8F样板层施工内容电管穿线一般性内容1.对所有施工人员必须进行入场前的安全教育，教育合格后,方能上岗。
2.施工人员进入现场必须戴合格的安全帽，系好下颌带，锁好扣带。
3.施工人员在作业活动中严禁穿拖鞋、赤背（女职工禁止穿高跟鞋）。
4.施工人员在施工现场禁止吸烟、追逐打闹，禁止酗酒后进入施工现场。
5.施工人员必须遵守国家的法律、法规和企业的规章制度以及劳动纪律。
6.施工作业前应仔细检查作业环境，发现有缺陷和隐患时，必须立即报告，及时解决，危及人身安全时，必须停止作业；待消除隐患后，方可作业。
7.使用梯子时，梯脚底部应坚实、防滑，梯子上端应有固定措施，梯子工作角度75度为宜，踏板上下间距以30cm为宜，不得缺档，梯子顶部严禁站人。
使用梯子时应设专人把扶。
梯子顶部严禁站人，同一把梯子上不得同时站两个以上人操作。
下梯子要慢，不要随意跳下。
8.高处作业，应系好安全带，严禁穿硬底易滑的鞋，防止高空坠落。
9.施工时注意其它专业预留洞口，防止高空坠落。
施工现场针对性交底危险因素触电、火灾，物体打击、机械伤害防范措施1.管子穿带导线时，不得嘴对管口呼唤、吹气，防止带线弹力勾眼。
穿导线时，应协调配合防止管口挤手。
2.散线、零线摆放要规范整齐，不要随地乱丢，以防绊脚。
3.穿线时，要用钢钳夹紧钢丝后拉线，禁止用手直接拉钢丝，以防手被勒伤、划伤。
4.当天穿线结束后，应将剩余的导线统一放入库房保管；若没放入，发生丢失情况损失自负。
应急措施当发生事故、事件及紧急情况时，在第一时间报告项目经理（梅国家：xxx99289395），应急小组负责组织并执行事故抢救，控制事态的发展，避免造成更大的损失。
交底人签名接受交底负责人签名交底时间作业人员签名本表一式三份，交底人、被交底人各一份，另一份存档。
电工配管穿线安全技术交底模板
一、交底目的为确保电工配管穿线施工过程中的安全，提高施工人员的安全意识和操作技能，现将电工配管穿线安全技术要求进行交底。
二、施工人员要求1. 参与电工配管穿线施工的人员必须经过专业培训，持有相关操作证书。
2. 施工人员应熟悉本施工技术交底内容，掌握电工配管穿线施工的安全操作规程。
三、施工前准备1. 确认施工现场环境，排除施工安全隐患，如地面平整、无障碍物等。
2. 检查施工工具、设备是否完好，如电工工具、穿线机、切割机等。
3. 根据施工图纸和设计要求，准备相应的电线、电缆、穿线管等材料。
四、安全技术要求1. 人员安全：（1）施工人员必须佩戴安全帽、绝缘手套、绝缘鞋等个人防护用品。
（2）高空作业时，必须系好安全带，遵守高空作业安全操作规程。
（3）施工现场严禁酒后作业，禁止在施工过程中吸烟、使用明火。
2. 施工环境安全：（1）施工现场应保持通风良好，避免因施工产生的有害气体积聚。
（2）施工现场应设置警示标志，提醒施工人员注意安全。
（3）施工过程中，注意防止触电事故，确保电气设备接地良好。
3. 材料安全：（1）选用符合国家标准、质量合格的电线、电缆、穿线管等材料。
（2）检查材料外观，确保无破损、变形、锈蚀等现象。
（3）材料存放应分类、分批存放，避免受潮、受热、受腐蚀。
4. 施工操作安全：（1）按照施工图纸和设计要求进行施工，确保施工质量。
（2）使用穿线机时，注意机具的稳定性，防止发生意外。
（3）切割穿线管时，使用锋利刀具，避免切割过程中发生危险。
（4）穿线过程中，注意导线绝缘层保护，避免损坏绝缘层。
（5）导线连接时，确保连接牢固、接触良好，防止接触不良引起发热、短路等事故。
五、验收与整改1. 施工完成后，进行自检，确保施工质量符合要求。
2. 施工单位组织验收，验收合格后方可投入使用。
3. 如发现安全隐患，立即进行整改，确保施工安全。
六、交底结束本次电工配管穿线安全技术交底至此结束，请各施工人员认真学习，严格遵守安全技术要求，确保施工安全。
管内穿线技术交底
图a单芯线并接头
图b单芯线并接头
）不同直径导线接头：
如果由粗细不同的多根导线(包括截面小于2.5mm2的多心软线
线在粗线上距离绝缘台15mm处交叉，并在线端部向粗导线端圈，将粗导线端折回头压在细(软)线上，最后再做涮锡处理，见图二。
图二
）铜导线与端子连接：
多股导线可采用与导线同材质且规格相应的接线端子压接。
将、导线绝缘层削去后，清除导线表面的氧化物将线芯紧紧地绞在一起，同时也要清除接线端子孔内的氧化膜，
线芯插入到接线端予孔内，导线外露部分为1～2mm，用压接钳压紧即可，见图三。
图三
⑥导线与针孔式接线桩连接（压接）
把要连接的导线的线芯插入接线桩头针孔内，导线裸露出针孔
图四
铜导线连接好后，要用锡焊焊牢，应使用溶解的焊剂，流入接头处的任何部位，以增加机械强度和良好的导电性能，并避免锈蚀和松动，焊锡时锡焊应均匀饱满，表面有光泽、无
、线路检查：导线的连接及包扎全部完成后，应进行自检和互检，检查导线接头及包扎质量是否符合规范要求及质量验评标准的规定；
、线路绝缘摇测一般选用500v、量程为0～500MΩ的兆欧表。
摇测线路包括：相线与相线、相线与零线，相线与接地线，零线与接地线，导管为钢管时还应包括相线与钢管，零线与钢管，接地线与钢管的摇测。
照明线路绝缘值不低于0.5MΩ，动力不低于、摇测方法：线路摇测必须分两次进行：
）管内导线穿完后在电气器具未安装前进行各支路导线绝缘摇测。
首先按户进行将。
电导管穿线技术交底
技术交底记录编号06－C2－005表C2-1工程名称禹州市钧台钧窑遗址博物馆陈列布展工程交底日期2010年07月20日施工单位浙江省装饰有限公司分项工程名称电线、电缆导管穿线交底提要电线、电缆导管穿线分项工程技术交底一、施工准备（一）作业条件根据现行国家标准《建筑电气工程施工质量验收规定》(GB50303-2002)的规定:管内穿线在建筑物抹灰、粉刷及地面工程结束后进行,穿线前应将电线保护管内的积水及杂物清理干净。
但针对建筑电气安装项目逐渐增加,管内穿线的工程量随之增大,为配合工程整体同步竣工,管内穿线可以提前进行,但必须满足下列条件:1、混凝土结构工程必须经过结构验收和核定。
2、砖混结构工程必须初装修完成以后。
3、作好成品保护,箱、盒及导线不应破损及被灰浆污染。
4、穿线后线管内不得有积水及潮气侵入,必须保证导线绝缘强度符合规范要求。
（二）材料要求1、绝缘导线:导线的规格、型号必须符合设计要求,并应有出厂合格证、“CCC”认证标志和认证证书复印件及生产许可证。
导线进场时要检验其规格、型号、外观质量及导线上的标识,并用卡尺检验导线直径是否符合国家标准。
2、镀锌铁丝或钢丝:应顺直无背扣、扭结等现象,并有相应的机械拉力。
3、护口：根据管子直径的大小选择相应规格的护口。
4、安全型压线帽:根据导线截面和根数正确选择使用压线帽,并必须有合格证。
5、连接套管:根据导线材质、规格正确选择相应材质、规格的连接套管,并有合格证。
6、接线端子(接线鼻子):根据导线的根数和总截面选择相应规格的接线端子。
7、辅助材料:焊锡、焊剂、绝缘带、滑石粉、布条等。
（三）主要机具1、刻丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字改锥。
2、万用表、兆欧表。
3、放线架、放线车、高凳。
4、电炉子、电烙铁、锡锅、锡斗、锡勺、电工常用工具等。
二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
三、工艺流程选择导线→穿带线→扫管→带护口→放线及断线→导线与带线的绑扎→管内穿线→导线连接→接头包扎→线路检查绝缘摇测审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各保存一份。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沽上三期35、37、39#楼 2012年7月18日
二公司管道安装工程处 分项工程名称 找线盒、穿带线
找线盒、穿带线的相关材料、机具准备、质量要求及施工工艺。
交底内容：
一、施工准备
（一）作业条件
１、结构模板拆除完毕，现场清理完毕。
（二）材质要求
１、强电管路采用16#镀锌铁丝，弱电管路采用尼龙绳。
（三）工器具
１、常用电工工具：手锤、钢丝钳、卷尺、螺丝刀、人字梯、扫帚等。
二、质量要求
1、痕迹不明显的箱、盒要核对图纸确定准确位置，用螺丝刀或小手锤轻敲，不得盲目随意用力破坏混凝土面。
2、接线箱、盒口部要方正，边缘平直。
3、箱、盒内锯沫要清理干净。
4、铁箱、盒及时刷防锈漆。
5、带线穿好留有２０ｃｍ的余量后，将两端的带线盘入盒内或缠绕在管头上固定好，防止被其他人员随便拉出，
管口朝上的堵好管堵。
三、工艺流程
确定箱盒位置→找出箱、盒→清理、刷防锈漆→穿带线→扫管→带尼龙绳→保护→清理现场。
四、操作工艺
1、找箱盒：根据图纸和预埋留下的标记确定箱、盒的准确位置，将箱、盒表面的灰浆、内部的锯沫和漏进的
灰浆清理干净，保护层厚的要注意不要破坏了箱、盒的口和安装孔，清干净后把管口朝上的堵好管堵。
2、刷防锈漆：铁箱、盒除锈后及时刷防锈漆。
3、穿带线：带线用16#铁丝，头部弯成十字形圆圈，以防止在管内遇到变形或半堵而只能穿过带线但不能穿
线，将带线穿入管路后，在管路的两端留有２０ｃｍ的余量。当穿带线受阻时，采用两端同时穿带线的办法，将
两根带线的头部弯成半圆的形状，使两根带线同时搅动，使两端头相互钩绞在一起，然后将带线拉出。阻力大的
不能确定将来能穿线时，将布条或近似线径的东西牢固地绑扎在带线上来回拉动，确认管路畅通。
4、扫管：将布条的两端牢固地绑扎在带线上，两人来回拉动带线，将管内的浮锈、灰尘、泥水等杂物清除干
净。
审核人 交底人人 接受交底
１、本表由施工单位填写，交底单位与接受交底单位各存一份。
２、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
沽上三期35、37、39#楼 2012年7月18日
二公司管道安装工程处 分项工程名称 找线盒、穿带线
找线盒、穿带线的相关材料、机具准备、质量要求及施工工艺。
交底内容：
5、带尼龙绳：弱电管路带入尼龙绳。
6、带护口、固定带线：钢管 按管口大小选择护口，在管子清扫完后，将护口套入管口上。在钢管（电线管）
穿线前，检查各个管口的护口是否齐全，如有遗漏或破损均应补齐和更换。带线穿好留有２０ｃｍ的余量后，将
两端的带线盘入盒内或缠绕在管头上固定好，防止被其他人员随便拉出。管口朝上的堵好管堵。
7、排堵：主体验收后，不通的管路确定堵的位置后剔凿处理，剔凿后浇水，然后高标号混凝土恢复，不得在
地暖层和找平层内重新配管。
8、清理现场：把锯沫、灰浆等杂物清理干净，能二次利用的管堵回收继续使用。
五、注意事项
1、找箱、盒时禁止使用大的手锤盲目敲击混凝土面，破坏混凝土表面质量。
2、禁止在主体验收前剔凿。
3、不得在地暖层和找平层内重新配管。
4、剔凿处理后浇水，将处理面冲干净后高标号混凝土恢复，以免留下顶板渗水、墙面开裂等质量和投诉隐患。
六、安全文明施工
1、使用人字梯必须坚固，距梯脚４０～６０ｃｍ处要设拉绳，防止劈开。使用单梯上端要绑牢，下端应有人
扶持。确认周围没有堆放杂物。
2、使用电气设备、电动工具要有可靠的保护接地（接零）措施。打眼时，要戴好防护眼镜，工作地点下方不
得站人。
3、使用钢丝时尤其要小心，避免钢丝因弹性勾伤眼睛、皮肤和手。
4、现场及时清理，注意自身和土建的成品保护。
审核人 交底人人 接受交底
１、本表由施工单位填写，交底单位与接受交底单位各存一份。
２、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
