拉、压、扭簧计公式弹簧刚度计算

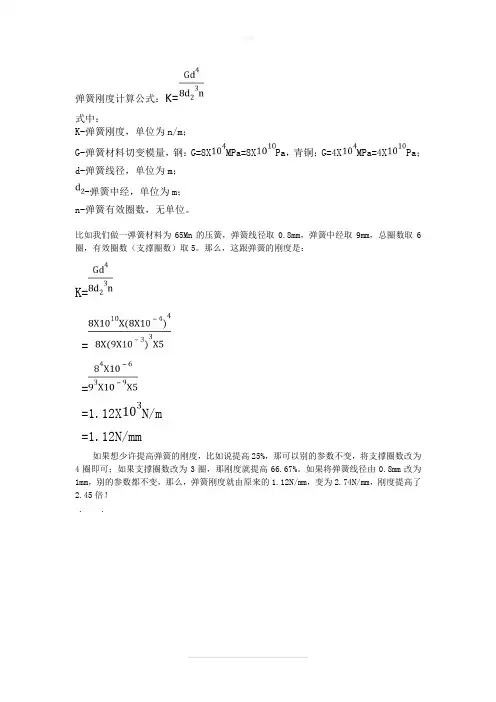

弹簧刚度计算,公式中各个符号的含义、单位和实用说明
K=
=
=
=1.12X N/m =1.12N/mm
如果想少许提高弹簧的刚度，比如说提高 25%，那可以别的参数不变，将支撑圈数改为 4 圈即可；如果支撑圈数改为 3 圈，那刚度就提高 66.67%。如果将弹簧线径由 0.8mm 改为 1mm，别的参数都不变，那么，弹簧刚度就由原来的 1.12N/mm，变为 2.74N/mm，刚度提高了 2.45 倍！
..
---------------------------------------------------------
可编辑弹簧刚度计算公式来自K=式中： K-弹簧刚度，单位为 n/m；
G-弹簧材料切变模量，钢：G=8X MPa=8X d-弹簧线径，单位为 m；
-弹簧中经，单位为 m； n-弹簧有效圈数，无单位。
Pa，青铜：G=4X MPa=4X
Pa；
比如我们做一弹簧材料为 65Mn 的压簧，弹簧线径取 0.8mm，弹簧中经取 9mm，总圈数取 6 圈，有效圈数（支撑圈数）取 5。那么，这跟弹簧的刚度是：
弹簧刚度载荷计算公式
弹簧刚度载荷计算公式
弹簧刚度是载荷增量dF与变形增量dλ之比，即产生单位变形所需的载荷，弹簧的刚度计算公式为F'=dF/dλ。
特性线为渐增型的弹簧，刚度随着载荷的增加而增大；而渐减型的弹簧，刚度随着载荷的增加而减少。
至于直线型的弹簧，刚度则不随载荷变化而变化，即F'=dF/dλ=F/λ=常数。
因此，对于具有直线型特性线的弹簧，其刚度也成为弹簧常数。
弹簧
1、单位力使弹簧所产生的变形，即刚度的倒数称为弹簧的柔度。
2、计算：弹簧刚度是指使弹簧产生单位变形的载荷，用C和CT 分别表示拉（压）弹簧的刚度与扭转弹簧的刚度，。
拉簧及扭簧弹力、刚度计算公式
拉簧及扭簧弹力、刚度计算公式一、拉伸弹簧弹力、刚度计算公式1.拉伸弹簧一已知自由长度，弹簧刚度和初始拉力时，某一工作长度负荷的计算公式如下：P=(Rx F)+I.T.P是指负荷（磅）；R是指弹簧刚度（磅／英寸）；F是指距自由长度的变形量；I.T.是指初拉力。
例如：已知自由长度为1英寸、刚度为6.9磅／英寸和初始张力为0.7磅，工作长度为1.500英寸时，负荷计算公式如下：P= [6.9 x(1.500-1.000)l+0.7= (6.9x 0.500) +0.7= 3.45+0.7= 4.15磅2．如何计算刚度一弹簧刚度是指使弹簧产生单位变形的负荷，可通过以下步骤测试：1>弹簧变形约为最大变形的20%（自由长度藏去压并高度）时，测量弹簧负荷(P1)及弹簧长度(L1)。
2>弹簧变形不超过最大变形的80%时，测量弹簧负荷(P2)及弹簧长度(L2)。
务必确保弹簧长度为L2时任意两个簧圈（闭合收口除外）都没有发生接触。
3>计算刚度(R)（磅／英寸）R=(P2-P1)/(L1-L2)二、扭簧设计需要的技术参数扭簧的工作状态和拉伸弹簧及压缩弹簧有所不同，其更为复杂和多变，其中包括了很多参数指标，下面一一讲解：d (弹簧线径) :该参数描述了弹簧线的直径，也就是我们说的弹簧钢丝的粗细，默认单位mm。
Dd (心轴最大直径)：该参数描述的是工业应用中弹簧轴的最大直径，公差±2%。
D1 (内径): 弹簧的内径等于外径减去两倍的线径。
扭簧在工作过程中，内径可以减小到心轴直径，内径公差±2%。
D (中径): 弹簧的中径等于外径减去一个线径。
D2 (外径) : 等于内径加上两倍的线径。
扭簧在工作过程中，外径将变小，公差(±2%±0.1)mm。
L0 (自然长度)：注意：在工作过程中自然长度会减小，公差±2%。
Tum (扭转圈数)：弹簧绕制的圈数，圈数的不同直接影响扭簧的性能。
弹簧弹力计算公式详解
弹簧弹力计算公式详解压力弹簧、拉力弹簧、扭力弹簧是三种最为常见的弹簧，压力弹簧、拉力弹簧、扭力弹簧的弹力怎么计算，东莞市大朗广原弹簧制品厂为您详解，压力弹簧、拉力弹簧、扭力弹簧的弹力计算公式。
一、压力弹簧·压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷;·弹簧常数：以k表示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm);·弹簧常数公式(单位：kgf/mm)：G=线材的钢性模数：琴钢丝G=8000 ;不锈钢丝G=7300 ，磷青铜线G=4500 ，黄铜线G=3500d=线径Do=OD=外径Di=ID=内径Dm=MD=中径=Do-dN=总圈数Nc=有效圈数=N-2弹簧常数计算范例:线径=2.0mm , 外径=22mm , 总圈数=5.5圈,钢丝材质=琴钢丝二、拉力弹簧拉力弹簧的k值与压力弹簧的计算公式相同·拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹簧卷制成形后发生。
拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。
所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。
·初张力=P-(k×F1)=最大负荷-(弹簧常数×拉伸长度)三、扭力弹簧·弹簧常数：以k 表示,当弹簧被扭转时，每增加1°扭转角的负荷(kgf/mm).·弹簧常数公式(单位：kgf/mm):E=线材之钢性模数：琴钢丝E=21000 ,不锈钢丝E=19400 ,磷青铜线E=11200 ,黄铜线E=11200d=线径Do=OD=外径Di=ID=内径Dm=MD=中径=Do-dN=总圈数R=负荷作用的力臂p=3.1416。
拉、压、扭簧计算公式
拉、压、扭簧计算公式
拉力弹簧
拉力弹簧的k值与压力弹簧的计算公式相同
·拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹簧卷制成形后发生。
拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。
所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。
·初张力=P-（k×F1）=最大负荷-（弹簧常数×拉伸长度）
·拉力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷；
·弹簧常数：以k表示，当弹簧被拉伸时，每增加1mm距离的负荷(kgf/mm)；
·弹簧常数公式（单位：kgf/mm）：
G=线材的钢性模数：碳钢丝G=79300 ；不锈钢丝G=697300 ，磷青铜线G=4500 ，黄铜线G=350
d=线径
Do=OD=外径
Di=ID=内径
Dm=MD=中径=Do-d
N=总圈数
扭力弹簧
·弹簧常数：以k 表示,当弹簧被扭转时，每增加1°扭转角的负荷(kgf/mm).
·弹簧常数公式（单位：kgf/mm）:
E=线材之钢性模数：琴钢丝E=21000 ,不锈钢丝E=19400 ,磷青铜线E=11200，黄铜线E=11200
d=线径
Do=OD=外径
Di=ID=内径
Dm=MD=中径=Do-d N=总圈数
R=负荷作用的力臂 p=3.1416。
简易的弹簧刚度计算公式
简易的弹簧刚度计算公式
弹簧的刚度是指弹簧在单位变形时所产生的抵抗力或恢复力。
刚度通常用弹簧的切线斜率来表示，斜率越大，弹簧的刚度就越大。
弹簧的刚度可以通过以下公式进行计算：
K=(F2-F1)/(x2-x1)
其中，K是弹簧的刚度，单位是牛顿/米或N/m；F1和F2分别是弹簧在x1和x2位置施加的力，单位是牛顿；x1和x2分别是弹簧的起始位置和结束位置，单位是米。
这个简单的公式适用于线性弹簧，即在其工作范围内，变形与施加的力成正比。
对于非线性弹簧，如扭转弹簧或压缩弹簧，刚度的计算会更加复杂。
在实际应用中，弹簧的刚度也可以通过实验测量得到。
以下是一种常见的实验方法：
1.准备一根弹簧和一组质量。
2.将质量挂在弹簧上，并记录弹簧的变形量和所施加的力。
3.重复步骤2，使用不同的质量组合。
4.根据测得的弹簧变形量和所施加的力，应用上述公式计算弹簧的刚度。
需要注意的是，弹簧的刚度在真实使用中会受到多种因素的影响，如温度和弹簧的疲劳状况。
因此，在进行刚度计算时，需要考虑这些因素的影响。
此外，弹簧的刚度也可以通过有限元分析等数值模拟方法进行计算。
在这种方法中，弹簧的形状和材料性质通过建立模型进行输入，然后利用计算机模拟软件对弹簧的力学行为进行分析，从而得到刚度的准确计算结果。
综上所述，弹簧的刚度可以通过实验测量或数值模拟方法进行计算。
对于线性弹簧，可以使用简单的刚度计算公式，而对于非线性弹簧，则需要采用更为复杂的方法进行计算。
在实际应用中，还需考虑其他因素对刚度的影响。
弹簧知识点
弹簧知识1、拉簧和压簧的刚度F(N/mm)计算，也就是弹性系数K值=G*d²˙²/8*D³*n=(F2-F1)/(L2-L1).G=材料钢性模数(碳钢:78500，不锈钢:71600，磷青铜:39200)；d=材料线径； D=弹簧外径； n=弹簧有效圈数。
1-1、压缩弹簧的弹性系数测量方法弹簧自由长度H0预压后(预压力Pi)，长度是H1，预压量λi，该弹簧承受最大压力Pa时，弹簧长度的H2，最大变形量λa，则可用下列公式计算出相关数据来测量弹簧系数K.(a).承受最大压力时弹簧的长度H2=(n0+0.1n)d；(其中n0是总圈数，n是有效圈数，d是弹簧材料线径)。
(b).最大变形量λa=H0-H2=H0-(n0+0.1n)d；(c).硬弹簧(K≥1.0kgf), λi=0.2λa；(d).软弹簧λi=0.3λa；(e).弹簧工作行程h=λa-λi；(f).弹簧预压λi后，将拉压力计归零，再向下压入dL=[ H0-(n0+0.1n)d]/3,此时压力的dF，则弹簧系数K= dF/dL。
2、拉簧的初拉力F=P-(K*F1). 其中P=最大负荷力，K=弹簧常数，F1=拉伸长度。
3、扭力弹簧：常数K值(kgf/mm) K=G*d²˙²/1167*Dm*P*N*R.G材料的钢性模数(琴钢线:21000，不锈钢:19400，磷青铜/黄铜:11200)；d=材料线径；Dm=弹簧中经；N=弹簧总圈数；R=负荷作用的力臂；P=3.1416.4、弹簧的变形量切应力(N/mm2),与材料的切变模量G和材料的抗拉强度(N/mm2)有关。
5、判断一个弹簧设计是否合理，要看弹簧变形量在F力时的切应力应该小于所要求的寿命下允许切应力。
如果大于，则此弹簧设计是不合理，是用不了多久的。
（1）拉簧与压簧的切应力Ԏ=8kDP/πd ³；变形量δ=8PnD ³/Gd²*²。
弹簧计算公式
弹簧计算公式弹簧计算公式是用来计算弹簧的弹力的数学公式。
弹簧是一种用来存储和释放能量的弹性元件，广泛应用于各种机械装置和工具中。
根据弹簧的形状和用途，可以分为压簧、拉簧和扭簧。
下面将分别介绍这三种弹簧的弹力计算公式。
1.压簧弹力计算公式压簧是一种用于承受压缩力的弹簧，通常由钢丝绕成螺旋形。
压簧的弹力与其形状、材料的物理性质以及受到的压缩力有关。
压簧的弹力计算公式如下：F=k*x其中，F表示弹簧的弹力，k是一个常数，称为簧系数，x是压簧的变形量。
压簧的弹力与其变形量呈线性关系，即弹簧的弹力与其压缩或拉伸的距离成正比。
簧系数k的大小取决于弹簧的材料和几何形状。
2.拉簧弹力计算公式拉簧是一种用于承受拉力的弹簧，通常由钢丝绕成螺旋形。
拉簧的弹力与其形状、材料的物理性质以及受到的拉力有关。
拉簧的弹力计算公式如下：F=k*x其中，F表示弹簧的弹力，k是一个常数，称为拉簧的刚度系数或簧系数，x是拉簧的变形量。
拉簧的弹力与其变形量呈线性关系，即弹簧的弹力与其拉伸或压缩的长度成正比。
簧系数k的大小取决于弹簧的材料和几何形状。
3.扭簧弹力计算公式扭簧是一种用于承受扭转力的弹簧，通常由钢丝绕成螺旋形。
扭簧的弹力与其形状、材料的物理性质以及受到的扭转力矩有关。
扭簧的弹力计算公式如下：T=k*φ其中，T表示弹簧的扭力，k是弹簧的刚度系数或簧系数，φ是弹簧的扭转角度。
扭簧的弹力与其扭转角度成正比。
簧系数k的大小取决于弹簧的材料和几何形状。
需要注意的是，以上的公式都是基于线性弹性假设的情况下推导出来的。
实际上，弹簧的变形行为通常是非线性的，因此在计算弹力时需要考虑非线性效应，例如在变形量较大或载荷较高的情况下。
除了弹力的计算公式，还可以根据实际需要计算弹簧的弹性系数、刚度系数、临界长度等参数。
这些参数对于设计和选择弹簧具有重要意义，可以保证弹簧在工作过程中具有足够的弹性和耐力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
拉、压、扭簧计公式弹簧刚度计算
————————————————————————————————作者：————————————————————————————————日期：
弹簧刚度计算
压力弹簧
·压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷；
·弹簧常数：以k表示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm)；
·弹簧常数公式（单位：kgf/mm）：
G=线材的钢性模数：碳钢丝G=79300 ；不锈钢丝G=697300 ，磷青铜线G=4500 ，黄铜线G=350 d=线径
Do=OD=外径
Di=ID=内径
Dm=MD=中径=Do-d
N=总圈数
Nc=有效圈数=N-2
拉力弹簧
拉力弹簧的k值与压力弹簧的计算公式相同
·拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹簧卷制成形后发生。
拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。
所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。
·初张力=P-（k×F1）=最大负荷-（弹簧常数×拉伸长度）
·拉力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷；
·弹簧常数：以k表示，当弹簧被拉伸时，每增加1mm距离的负荷(kgf/mm)；
·弹簧常数公式（单位：kgf/mm）：
G=线材的钢性模数：碳钢丝G=79300 ；不锈钢丝G=697300 ，磷青铜线G=4500 ，黄铜线G=350 d=线径
Do=OD=外径
Di=ID=内径
Dm=MD=中径=Do-d
N=总圈数
扭力弹簧
·弹簧常数：以k 表示,当弹簧被扭转时，每增加1°扭转角的负荷(kgf/mm).
·弹簧常数公式（单位：kgf/mm）:
E=线材之钢性模数：琴钢丝E=21000 ,不锈钢丝E=19400 ,磷青铜线E=11200，黄铜线E=11200 d=线径
Do=OD=外径
Di=ID=内径
Dm=MD=中径=Do-d
N=总圈数
R=负荷作用的力臂 p=3.1416。
