反坎技术交底记录
素砼反坎施工技术交底
安排人工清理干净作业楼层的垃圾、杂物，为素砼反坎施工准备好工作面。
2、测量线
按照砖墙设计图纸测设砖墙砌筑边线，标记好反坎施工位置。
3、基层处理
将砖墙根部混凝土结构表面的泥浆、垃圾清理干净，反坎与旧混凝土的结合面全部凿毛处理。
根据反坎边线测设结果，将反坎边线范围内的旧混凝土面进行凿毛处理，平面、立面均须凿毛，确保新旧混凝土接茬紧密。采用人工配合电镐、斩斧或钢钎进行凿毛施工，凿除浮灰、松动的混凝土并清除至坚硬层。凿毛深度10mm，凿毛点间距20mm。施工中要轻敲慢凿，避免损坏原结构。
凿毛完成后清理混凝土残渣垃圾，用压力水枪将缝面冲洗干净。浇筑混凝土前，凿毛面浇水湿润，刷一道素水泥胶浆，提高新旧混凝土粘结强度，增强结合面抗渗能力。
4、模板支设
素砼反坎宽度同所在位置的砖墙厚度，各部位反坎高度不一，按照设计图纸施工。反坎侧模采用U型卡具间距500mm固定，按间距1000设置斜撑一道，采用木条紧固，确保支模牢靠。
二、施工准备
1、熟悉施工图纸，明确素砼反坎做法，确定相应位置及尺寸。如有不明处及时联系项目部管理人员。
2、核对现场放线情况，按主体结构拉通线、吊线，核实现场放线是否有误。存在偏差时要及时告知现场管理人员，明确处理办法后再进行施工。
三、施工工艺、要点
工艺流程：工作面清理→测量放线→基层处理→模板支设→砼浇筑→模板拆除→工完场清。
3、每天作业前后检查所用工具，施工机具必须保证运转正常，不得带病作业。
4、现场材料必须按照项目部要求在指定区域堆放整齐，并采取必要的防护措施，杜绝散、乱现象。
5、施工中不得随意拆除现场安全防护设施。
6、推小车或搬运物料时，不得碰撞口角、墙面等。
7、严格执行落手清制度，施工过程中及时清理施工范围内的材料及垃圾，每天施工完毕后将施工范围内的材料堆放整齐，工具清理干净，垃圾清运到指定垃圾堆场内，必要时作好覆盖。
砌体、反坎、交底
工具
混凝土块预制
预制块
观感效果评分表砌体部分要求
植筋
导墙砌筑，勾缝
砌筑：水平线从砌体两端端部灰缝中插铁钉进行施工线的固定并绷紧。在转角、砌
体墙端部应用吊线锤根据楼层墙体边线向上确定顶部墙边线，挂竖向控制线控制墙体 边和垂直度。
水平挂线
竖向挂线
水平挂线
阳台位置及屋面女儿墙等使用灰砂砖砌筑，禁止使用加气块
4、过梁设置（大于等于300）：
4、小于300门垛：设置为砼现浇。
与混凝土柱、墙相连结的墙垛水平长度<300时,可支模浇筑 混凝土，设置U型水平钢筋‚ 6@300锚入墙、柱内,顶角配筋2„ 根三级钢8;
5、植筋： 植筋长度不小于10d及100mm中的最小值。拉结筋外伸长度 不小于700mm，拉结筋通常放置（需绑扎）。 竖向钢筋留置搭接长度64d。
使用小块砖，排版不合理
排版合理
高度22cm
顶砖斜砌 角度
实心砖 200导墙
顶砖砌筑
×
×
√
顶砖砂浆不饱满现象
外立面顶砖关注度低， 质量差
砂浆不饱满
顶砖预留高度及顶部砂浆饱满度
顶 砖 砌 筑 效 果
外立面砌筑效果
勾 缝 清 扫
拉结筋设置在阴槎
正确
边 框 柱 拉 结 筋 满 设
栏杆预制 混凝土块 退台砌筑 法
砌体施工及砼反坎要求、十条红线规定
一、砼反坎设置要求
1、构造柱按照构造柱布置图布置，有问题及时沟通。 2、门窗宽度≥2.4m，两边设置构造柱。小于2.4m， 大于1.5m的两边设置砼边框（C20，竖向钢筋为8， 箍筋间距6@200）。
3、构造柱截面为200X墙厚，外墙、楼梯间的主筋为 4„ 根三级钢12，内墙为4根三级钢„ 10，箍筋为‚ 三级钢 6@200。 4、窗台压顶设置（大于等于
阳台等反坎模板分项工程技术交底卡
时，应每隔2m(或窗上下、门上加设通长混凝土构造腰带。
0.00以上)：
除钢筋混凝土墙外，为200厚加气混凝土砌块，专用砂浆砌筑，
内墙：除钢筋混凝土墙外，为200厚及100厚加气混凝土砌块墙，专用砂浆砌筑，强）内墙部份凡不同墙体交接处以及墙体中嵌有设备箱、柜等同墙体等宽时，粉刷前在
设置砌块集中切割场地（防尘、防噪）。
对砌块采用湿法切割。
门窗洞口边小跺，预制“块或者预留拉结钢筋现浇。
立皮数杆定好位后，填充墙应沿钢筋混凝土墙或柱全高不超过拉结钢筋。
拉结钢筋宜根据皮数杆的标识后置于灰缝所在位置的混凝土墙柱上。
埋设在墙体内的水平拉结筋应预先在砌块的水平灰缝面开设凹槽，（槽宽、深度比钢筋大），置入钢筋后，应用粘结剂填实至槽的上口平。
砌筑第一皮砌块前：应先用水润湿地面，再用M5水泥砂浆找平，厚度
调整好第一皮砌块的水平高度。
强弱电箱处理：管线密集区设置构造柱，
、上下皮砌块的竖向灰缝应相互错开，相互错开长度宜为
直槎处拉结钢筋示意图
表一、砌体结构实测、观感质量检查表
表二、装饰装修工程实测检查表
表三、装饰装修工程观感质量评分表
专业技术负责人：交底人：接受人：。
反坎施工技术交底
技术交底记录工程名称中电海湾国际二期5#、6#、8#楼项目交底部位5#、6#、8#楼分项工程二次结构反坎浇筑日期交底题要:交底内容:根据设计图纸要求外墙、阳台、卫生间、厨房间墙体根部需浇筑混凝土反边,厚度同墙宽,高度为结构板面起200;强弱电井、消防管井浇筑混凝土门槛,高度为结构板面起200。
反边主要为防渗漏措施,防止卫生间内未能及时排出地表水向楼层其她房间渗漏,直接在结构楼面卫生间等墙体部位浇筑同墙厚C20细石砼反边,门洞处不设置,C20细石砼由混凝土搅拌站提供。
二、施工准备1 熟悉图纸,了解反边浇筑位置。
2 材料准备:锤子、钢筋、模板、铁锹、斗车、灰斗、水泥钉、棉线、卷尺等,水泥、黄沙;反边支模完成向混凝土搅拌站报料。
3 反边支模由各楼栋原一次结构木工施工;反边浇筑由各楼栋二次结构砌筑泥工施工。
三、工艺流程清理基层→定位放线→基层凿毛→钻孔植筋→基层冲洗→侧模安装→反边砼浇筑→养护→拆模1、基层清理:将楼层内吊板侧模拆除清理完毕,把楼层面浮浆层、杂物层打凿清理完毕。
2、定位放线:施工测量部门根据施工图纸弹出反边墙体定位边线。
3、基层凿毛:卫生间墙体边线内结构梁面砼凿毛。
技术负责人: 交底人: 接交人:注:本记录一式两份,一份交接受交底人,一份存档。
技术交底记录工程名称中电海湾国际二期5#、6#、8#楼项目交底部位5#、6#、8#楼分项工程二次结构反坎浇筑日期交底题要:交底内容:4、钻孔植筋:间距200钻孔植入φ6钢筋头,钻孔钢筋插入深度不小于8cm,外露不小于18cm。
5、基层冲洗:基层用水清理干净,基层面不留积水。
6、侧模安装:施工测量部门墙面弹好建筑1米控制水平线,施工班组根据1米控制线控制反边装模高度,反边两侧模板按墙体边线连续安装(门洞口断开),拉线调平直,两侧钉方木,底面钉压脚板,上口钉拉条加固,禁止贯穿对拉铁丝加固。
7、反边砼浇筑:浇筑反边砼前先铺一层2cm后水泥砂浆(内掺水泥重量5%的防水剂);C20反边混凝土浇筑,混凝土由混凝土搅拌站提供,在混凝土浇筑时用钢筋插捣、锤子敲击侧模使砼密实;砼浇筑完毕后表面压实抹平。

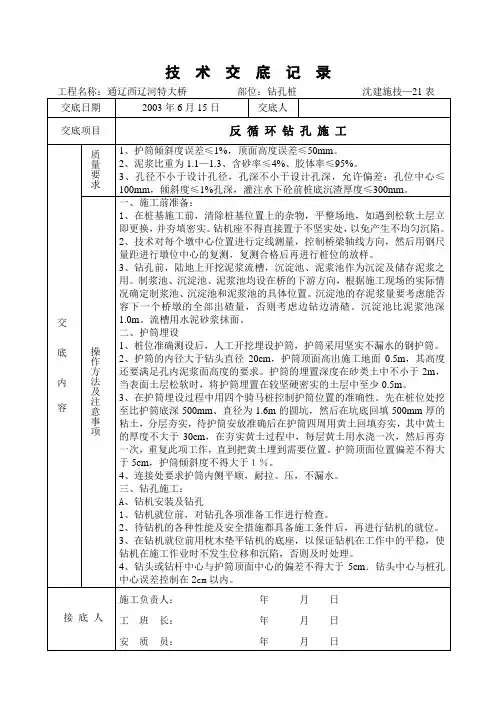

技术交底记录(反循环)
接底人
施工负责人：年月日
工班长：年月日
安质员：年月日
5、钻孔过程中，孔内严格保持泥浆稠度适当，水位稳定。根据地层变化情况，采用相应的钻进方式和泥浆稠度。在钻孔过程中，必须保证孔中的水头压力，并且根据不同的地质情况适当的向孔中投放黄泥，孔中黄泥造成浆后要经常测出泥浆的比重及含砂率，看是否满足规范及施工要求。
6、泥浆比重控制在1.1—1.3范围。试验泥浆的全部性能指标，钻进中定期检验泥浆比重、粘度、含砂率、胶体率、PH值，并填写泥浆试验记录表。泥浆循环使用，废弃泥浆沉淀后妥善处理。
4、连接处要求护筒内侧平顺，耐拉、压，不漏水。
三、钻孔施工：
A、钻机安装及钻孔
1、钻机就位前，对钻孔各项准备工作进行检查。
2、待钻机的各种性能及安全措施都具备施工条件后，再进行钻机的就位。
3、在钻机就位前用枕木垫平钻机的底座，以保证钻机在工作中的平稳，使钻机在施工作业时不发生位移和沉陷，否则及时处理。
1、钻机的起重滑轮和固定钻杆的卡机，在同一垂直线上，保持钻孔垂直。
2、开钻时，先稍提钻杆，在护筒内旋转造浆，开动泥浆泵进行循环，待泥浆均匀后以低档慢速开始钻进，使护筒脚处有牢固的泥浆护壁，钻至护筒脚下1.0m后，方可按正常速度钻进。如护筒底土质松软发现漏浆时，可提起钻头，向孔内投放粘土，再放下钻头旋转，使胶泥挤入孔壁堵住泥浆空隙，不再漏浆时，继续钻进。钻进过程中，必须保证钻孔垂直。
7、泥浆泵要有足够的流量，以免影响钻进速度。如泥浆泵流量不足，可用污水泵代替。为了避免泥浆泵损坏时停工，每台钻机应配两套泥浆泵轮换使用。
8、钻孔作业要分班连续进行，一次成孔，不得中途停顿。因故停钻时，孔口加护盖，严禁将钻头留在孔内，防止坍孔，并填写钻孔记录。在抽渣和提钻过程中保持孔内规定水位，防止坍孔。起、下钻头速度均匀，不得骤然加
混凝土反坎施工设计交底
分项工程交底卡表格编号工程名称楼栋号分包公司负责人交底内容一、设计依据序号类别文件名称编号1国家行政文件《中华人民共和国合同法》国家主席令第15号2 《中华人民共和国环境保护法》国家主席令第22号3 《中华人民共和国安全生产法》国家主席令第70号4 《中华人民共和国建筑法》国家主席令第91号5 《建设工程质量管理条例》国务院令第279号6 《建设工程安全生产管理条例》国务院令第393号7 《安全生产许可证条例》国务院令第397号8地方行政文件《河北省建设工程质量条例》/9 《河北省施工现场管理有关文件和标准》/10国家行业规范《砌体结构工程施工质量验收规范》GB50203-201111 《蒸压加气混凝土砌块》GB/T 11968-200612 《建筑工程施工质量验收统一标准》GB50300-201313 《建筑工程施工质量评价标准》GB/T50375-201614 《蒸压加气混凝土砌块、板材构造》13J10415 《砌体填充墙结构构造》12G614-116 《混凝土结构后锚固技术规程》JGJ145-201317 《建筑物抗震构造详图》11G329-118 《建筑物抗震构造详图（多层砌体房屋和底部框架砌体房屋）》11G329-219 《混凝土结构工程施工质量验收规范》GB50204-20152）屋面为结构找坡，屋面反坎高度以高处起为准，建筑完成面以上300mm高应采用同墙厚度的C20混凝土（附图二、附图三），出屋面门口未设计挡水坎时也应设置反坎。
（2）位于设备运输路线上的反坎待设备就位后再行施工（附图四）。
（3）外墙定位详见定位图，内隔墙定位除图中注明外，墙厚中线与轴线重合或位于相邻两轴线正中或墙面与柱面平齐。
附图一附图二屋面反坎附图三屋面反坎配筋图2、工程施工条件（1）填充墙施工前，承重结构已施工完毕，并经过隐蔽验收。
（2）轴线、墙身线、门窗洞口线等已弹出并经过技术核验。
（3）所需机具设备已准备就绪，并已安装就位。
台阶、墙面、水景防返碱技术交底表格
台阶、墙体、水景防返碱技术交底记录
工程名称交底时间
1、防止台阶防返碱措施
台阶结构体需要做防水处理，特别是砖砌筑台阶，目的是防止碱性物质或地下水气往结构体渗出；同时严格控制找平层厚度（控制在2cm以内），找平层需要用湿性砂浆（干硬性水泥砂浆与抹灰砂浆之间的湿度），对于规格大石材均采用挂贴工艺，
2、墙体防返碱措施
墙体结构体需要做防水处理，特别是砖砌筑墙体或靠土墙体；目的是防止结构体碱性物质从墙体渗出，同时严格控制结合层厚度（控制在1.5cm 以内）；建议项目部成员与业主沟通，最好采用干挂或简易干挂安装石材。
3、水景防返碱措施
（1）池底部位石材铺贴，需要对石材接处面做防水处理，采用快干胶泥做为结合层，同时控制好厚度（7mm以内），石材铺贴完成后检查石材是否空鼓，如果空鼓石材必须重新铺贴，绝对不允许空鼓现象存在；
（2）压顶部位石材铺贴，需要对石材接处面做防水处理，采用快干胶泥做为结合层，同时控制好厚度（7mm以内）；如果池壁采用干挂或简易干挂，则需要对上口进行封闭，多次做防水处理，避勉水从壁封流出。
（3）池壁部位石材铺贴，需要对石材接处面做防水处理，采用快干胶泥做为结合层，同时控制好厚度（7mm以内），石材铺贴完成后检查石材是否空鼓，如果空鼓石材必须重新铺贴，绝对不允许空鼓现象存在；如果池壁石材高度大于500mm时，建议项目部成员与业主沟通，采用干挂或简易干挂安装石材，同时挂片或挂件均需要用5mm厚304不锈钢材料。
技术负责人建设监理接受交底人
现场人员：。
砌体反坎交底
1
一、砼反坎设置要求
2
3
1、构造柱按照构造柱布置图布置，有问题及时沟通。 2、门窗宽度≥2.4m，两边设置构造柱。小于2.4m， 大于1.5m的两边设置砼边框（C20，竖向钢筋为8， 箍筋间距6@200）。
4
3、构造柱截面为200X墙厚，外墙、楼梯间的主筋为 4„根三级钢12，内墙为4根三级钢„10，箍筋为‚三级钢 6@200。 4、窗台压顶设置（大于等于600）：
竖向挂线
水平挂线
19
阳台位置及屋面女儿墙等使用砂砖砌筑，禁止使用加气块
20
使用小块砖，排版不合理
排版合理
21
高度22cm
22
顶砖斜砌 角度
实心砖 200导墙
23
×
顶砖砌筑
×
√
24
顶砖砂浆不饱满现象
25
外立面顶砖关注度低， 质量差
26
砂浆不饱满
27
顶砖预留高度及顶部砂浆饱满度
28
顶 砖 砌 筑 效 果
10
严禁添加外加剂
11
工具
12
混凝土块预制
13
预制块
14
观感效果评分表砌体部分要求
15
植筋
16
17
导墙砌筑，勾缝
18
砌筑：水平线从砌体两端端部灰缝中插铁钉进行施工线的固定并绷紧。在转角、砌
体墙端部应用吊线锤根据楼层墙体边线向上确定顶部墙边线，挂竖向控制线控制墙体 边和垂直度。
水平挂线
29
外立面砌筑效果
30
勾 缝 清 扫
31
拉结筋设置在阴槎
正确
32
边 框 柱 拉 结 筋 满 设
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底记录
工程名称 施工单位 交底提要
表C2-1
荣辰花园工程
交底日期
浙江中联建设集团有限公司
分项工程名称
二次结构反坎剔凿，支模交底
2017 年 5 月 10 日 二次结构反坎
为了保证工程卫生间、洗衣房、水表井及外檐不渗水，制定以下交底
混凝土反坎的施工工艺流程与要点 1、???卫生间、外露阳台底部设置混凝土反坎，高度 300mm 2、????外露的飘板（如空调板、外露腰线）的上部设置反坎，空调板的反坎长度为空调板的长度另加 100mm， 高度 200mm 3、????首先对该部位进行放线 4、????对该部位进行凿毛、清理 5、????先安装压脚板 5、????安装好模板，并用夹具夹好 7、????浇混凝土时，要用钢筋插密实 8、????对混凝土表面收面之前，先对模板两侧进行敲打，在进行拉毛 9、??拆完模，养护 1～2 天 10、???清理完现场 注意：严禁用铁丝、螺杆对模板进行对拉 施工顺序：放线—交接--
剔凿效果 支模前剔凿图片、剔凿面要高出反坎完成面 30mm 左右 外檐剔凿高出浇筑完成面 50mm 定型化支模
四、安全 1、上部必须佩戴安全帽及劳保用品 2、严禁酒后上班 3、严禁穿拖鞋及硬鞋底上班 4、操作台搭设要紧固 5、施工用电必须规范 技术负责
反坎浇筑后样板
