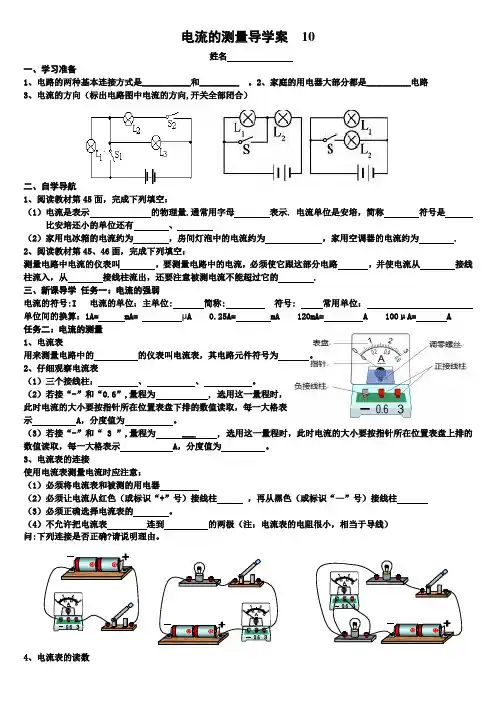

《电流的测量》导学案

见《导学测评》P12

第4节电流的测量

1.描述电流的强弱,记住电流的单位和符号。

2.重点:说出电流表的用途、符号、使用方法,会用电流表测电流。

3.通过正确使用电流表,正确读数,培养严谨的科学态度、实事求是的作风和与他人合作的精神。

一、电流的强弱

1.电荷的定向移动形成电流,电流是表示电流强弱的物理量,在国际单位制中,电流的单位是安培,简称安,符号 A 。1 A =103mA=106μA。

2.房间灯泡中的电流约为0.2 A=200 mA=200000 μA。

二、电流的测量

3.观察电流表,你可以获得哪些信息?

(1)电流表的标志: A 。

(2)在电路图中的符号:。

(3)有三个接线柱:“-”接线柱、“0.6 A”接线柱、“3 A”接线柱。

(4)量程和分度值:实验室用的电流表有两个量程,0~0.6 A量程,分度值为0.02 A;0~3

A 量程,分度值为0.1 A。

4.电流表的用法,电流表在使用时应注意哪些问题?阅读课本并回答。

(1)校零:检查电流表的指针是否对准零刻度线。

(2)连接:电流表必须串联在电路里,即需要测量哪一段电路的电流,电流表就得与这一段电路串联。电流应从电流表的正接线柱流入,从负接线柱流出。

(3)被测电流的大小不能超过电流表的量程。

(4)绝不允许不经用电器直接把电流表接到电源两极上。

(5)选择量程:实验室用电流表测量电流时,先选大量程,用开关试触,若被测电流在0.6 A~3 A则可以直接测量,若被测电流小于0.6 A则应换用小的量程进行测量。

(6)电流表的使用要做到“一不二要三看清”。“一不”是指不超量程;“二要”是指电流表要串联在电路中,电流要从正接线柱流入,从负接线柱流出;“三看清”是指看清所选量程,看清分度值,看清指针的位置。

5.电流表读数的步骤:

(1)明确所选电流表的量程;

(2)确定电流表的分度值;

(3)接通电流后看看表针向右共偏过了多少个小格,这样就知道电流是多大了。

1.小组合作,按要求连接实物图。

(1)要测量通过L1小灯泡的电流,电流估计在0.3 A左右,请将图甲中的电流表正确连入电路中。

(2)连接图乙所示电路各元件。要求:在图甲基础上给L1并联一灯泡L2,电流表接在干路,开关控制干路,注意观察电流表的示数的变化。

甲乙

答案电流表示数变大。

(3)将图丙连接完整。要求:两灯并联,电流表测L1的电流,开关控制干路,体会电流表示数与图甲中电流有什么变化。

答案电流表示数与甲图相同。

丙

2.某电流表有两个量程,只知道大量程是0~9 A,小量程刻度值未标明,王强为了探究电流表的小量程是多少,他先用大量程测一较小的电流,其示数如图甲,再改用小量程测同一电流,指针指在图乙的位置。

(1)他测得的电流值是 1.5 A;

(2)在下表中填写与大量程数字相对应的小量程的数字。

大量程0369

小量程0 1 2 3

3.违反电流表使用规则会造成什么后果?

使用规则违反规则造成的后果

实验前要检查指针是否对准零刻度线;

如有偏差,需调零

读数不准确

电流表应与被测用电器串联如果与用电器并联,用电器被短路,还有可能烧坏电流表或电源

使电流从“+”接线柱流入,从“-”接线柱流出如果电流表的“+”“-”接线柱接反,电流表的指针会反向偏转,不仅测不出电流值,指针还会被打弯

被测电流不能超过电流表的量程如果被测电流超过了电流表的量程,则指针偏转的角度过大,指针会被打弯,还可能烧坏电流表

不允许把电流表直接接到电源的两极上电流表不经过用电器直接接到电源的两极上,会造成电源短路,将烧坏电流表或电源
