（一）110kv线路工程概况
2009年110kv架空线路工程39项，新建单回线路200.84公里、双回线路108.82公里、四回线路4.4公里，折合单回路总长度436.04公里,静态投资2.34亿元，导线截面以1*240为主，占66.98%，1*300导线截面所占比例18.77%，地形分布大部分是平地、丘陵、山地，各占20.21%、37.46%、41.40%，主要设计风速31米/秒、覆冰5mm，双回线路所占比例较2009年减少38.36%。
详见表1、表2。
表1 2009～2010年110kv长线路工程情况对比
年份工程数量静态投资线路长度地形分布情况中冰区路径长度占比重冰区路径长度占比大风地区路径长度占比
表22009～2010年110kv长线路工程导线截面使用情况
（二）110kv线路工程总体造价分析
1、总体造价对比分析
2010年线路工程单位长度造价比2009年略有下降，主要原因是虽然丘陵、山地工程地形占比有所增加，但是耐张塔比例为37.07%，。
电线电缆价格调整计算公式(110kV)
电线电缆价格调整计算公式（110kV）：1、1×240mm2：A=A0[0.60+0.40(M1/M0±0.05)]2、1×300mm2：A=A0[0.59+0.41(M1/M0±0.05)]3、1×400mm2：A=A0[0.55+0.45(M1/M0±0.05)]4、1×500mm2：A=A0[0.52+0.48(M1/M0±0.05)]5、1×630mm2：A=A0[0.50+0.50(M1/M0±0.05)]6、1×800mm2：A=A0[0.47+0.53(M1/M0±0.05)]7、1×1000mm2：A=A0[0.47+0.53(M1/M0±0.05)] 8、1×1200mm2：A=A0[0.45+0.55(M1/M0±0.05)] 9、1×1600mm2：A=A0[0.42+0.58(M1/M0±0.05)]说明：1、在进行计算时，当0.95≤M1/M0≤1.05时，即原材料界各涨跌在5％内（含5％），则M1/M0±0.05＝1。
即不进行调整； 2、在进行计算时，M1/M0＞1.05时，公式中“±”取“－”，当M1/M0＜0.95时，公式中“±”取“+” 3、式中A0为铜价为72元/kg时的电缆价格，A为调整后铜的价格，M0铜价标称值，即M0＝72元/kg，M1为铜材价格涨（跌）后的价格。
导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * Cd=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数2。
绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率C=绝缘芯线根数3。
110kv电缆线路工程清单计价实例
三、110kV××电缆线路工程实例某110kV电缆工程，其设计见图7-5～图7-9。
已知条件如下：（1）该电缆工程为起点是变电所A、终点是变电所B的110kV电缆工程；（2）电缆型号为YJSV—110kV—1×400；（3）电缆试验项目为配合电缆头直流耐压试验、正负阻抗电阻电容测定、波阻试验、电缆护层遥测试验、电缆护层耐压试验；（4）电缆终端选用SFCF110g—110kV—XLPE热缩户内型；（5）虚线为电缆排管段，实线为电缆沟段；（6）工作井分为ZGJ2530转角井和ZGJ2025直线井；（7）电缆沿排管敷设长度600m（已包括进变电所A的长度），电缆沿沟敷设长度250m（已包括进变电所B的长度）；（8）进变电所以内部分的工作内容，除电缆敷设、试验和终端头制作安装属于本工程外，其余工作内容不属于本工程；（9）电缆排管选用PVC双壁波纹管；（10）电缆沟、电缆井盖板，均为现场预制；（11）运输距离：人力100m、汽车10km；（12）最高气温40℃，最低气温-6℃；（13）沿线地形：平地50％，丘陵50％；（14）沿线地质条件：普通土60％，坚土地40％。
图7-5电缆沟路径示意图图7-6电缆沟详图图7-7 ZGJ2530电缆转角工作井图7-8 ZGJ2025电缆直线工作井图7-9电缆排管详图110kV××电缆线路工程工程量清单招标人：×××电力公司（单位盖章）法定（授权）代表人：（签字盖章）中介机构法定（授权）代表人：（签字盖章）编制人：（签字盖从业专用章）编制时间：X年×月×日总说明工程名称：110kV××电缆线路工程概况线路（电缆）亘长电缆线路470m起止塔（杆）号起变电所A 止变电所B 设计气象条件最高气温40℃，最低气温 6℃沿线地形比例（供参考）平地50％，丘陵50％沿线地质条件（供参考）普通土60％，坚土40％杆塔类型与数量导线型号规格（电缆型号规格）电缆YJSV—110 1×400 地线型号规格OPGW型号规格电缆敷设方式电缆沟及电缆排管其他说明1.工程材料运输：人力运输运距0.1km，汽车运输运距10km。
110kv电力电缆线路工程清单计价实例
110kV××电缆线路工程实例某110kV电缆工程，其设计见图7-5～图7-9。
已知条件如下：（1）该电缆工程为起点是变电所A、终点是变电所B的110kV电缆工程；（2）电缆型号为YJSV—110kV—1×400；（3）电缆试验项目为配合电缆头直流耐压试验、正负阻抗电阻电容测定、波阻试验、电缆护层遥测试验、电缆护层耐压试验；（4）电缆终端选用SFCF110g—110kV—XLPE热缩户内型；（5）虚线为电缆排管段，实线为电缆沟段；（6）工作井分为ZGJ2530转角井和ZGJ2025直线井；（7）电缆沿排管敷设长度600m（已包括进变电所A的长度），电缆沿沟敷设长度250m（已包括进变电所B的长度）；（8）进变电所以内部分的工作内容，除电缆敷设、试验和终端头制作安装属于本工程外，其余工作内容不属于本工程；（9）电缆排管选用PVC双壁波纹管；（10）电缆沟、电缆井盖板，均为现场预制；（11）运输距离：人力100m、汽车10km；（12）最高气温40℃，最低气温-6℃；（13）沿线地形：平地50％，丘陵50％；（14）沿线地质条件：普通土60％，坚土地40％。
图7-5电缆沟路径示意图图7-6电缆沟详图图7-7 ZGJ2530电缆转角工作井图7-8 ZGJ2025电缆直线工作井图7-9电缆排管详图110kV长山站电缆线路工程工程量清单招标人：×××电力公司（单位盖章）法定（授权）代表人：（签字盖章）中介机构法定（授权）代表人：（签字盖章）编制人：（签字盖从业专用章）编制时间：X年×月×日总说明工程名称：110kV长山站电缆线路分部分项工程量清单工程名称：110kV××电缆线路单位工程名称：电缆工程分部分项工程量清单工程名称：110kV××电缆线路单位工程名称：电缆工程第4页共8页第5页共8页第6页共8页第7页共8页招标人采购材料表工程名称：110kV××电缆线路金额单位：元第8页共8页110kV××电缆线路工程工程量清单报价表投标人：×××公司（单位盖章）法定（授权）代表人：（签字盖章）编制人：（签字盖执业专用章）编制时间：201X年×月×日投标总价表招标人：×××公司工程名称：110kV××电缆线路投标总价（小写）：2208429元招标人采购材料费（小写）：投标人承包价（小写）：2208429元（大写）：贰佰贰拾万零捌仟肆佰贰拾玖元整投标人：×××公司（单位盖章）法定（授权）代表人：（签字盖章）编制时间：201 X年×月×日工程量清单报价编制说明工程名称：110kV××电缆线路第1页共16页工程项目总价表工程名称：110kV××电缆线路金额单位：元单位工程费用汇总表工程名称：110kV××电缆线路金额单位：元分部分项工程量清单计价表工程名称：110kV××电缆线路单位工程名称：电缆工程金额单位：元措施项目清单计价表工程名称：110kV××电缆线路金额单位：元其他项目清单计价表工程名称：110kV××电缆线路金额单位：元第6页共16页第7页共16页分部分项工程量清单综合单价汇总表工程名称：110kV××电缆线路单位工程名称：电缆工程金额单位：元工程名称：110kV××电缆线路单位工程名称：电缆工程金额单位：元工程名称：110kV××电缆线路单位工程名称：电缆工程金额单位：元工程名称：110kV××电缆线路单位工程名称：电缆工程金额单位：元措施项目费分析表工程名称：110kV××电缆线路金额单位：元零星项目清单计价分析表工程名称：110kV××电缆线路金额单位：元工程名称：110kV××电缆线路金额单位：元工程名称：110kV××电缆线路金额单位：元。
送电线路清单实例(架线)

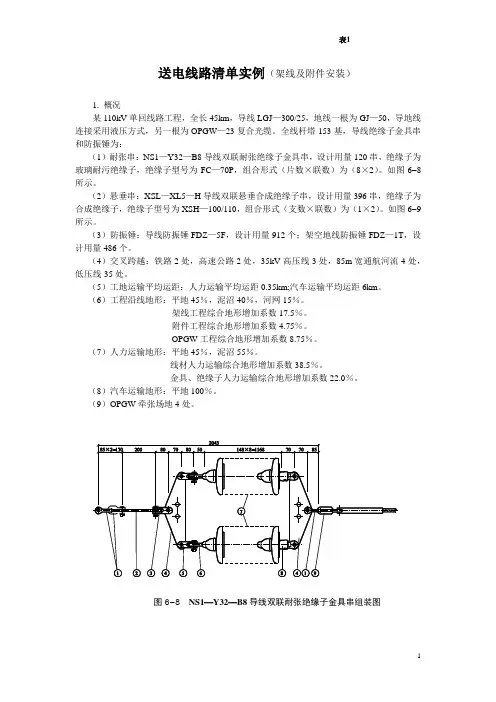

送电线路清单实例（架线及附件安装）1. 概况某110kV单回线路工程，全长45km，导线LGJ—300/25，地线一根为GJ—50，导地线连接采用液压方式，另一根为OPGW—23复合光缆。
全线杆塔153基，导线绝缘子金具串和防振锤为：（1）耐张串：NS1—Y32—B8导线双联耐张绝缘子金具串，设计用量120串，绝缘子为玻璃耐污绝缘子，绝缘子型号为FC—70P，组合形式（片数×联数）为（8×2）。
如图6-8所示。
（2）悬垂串：XSL—XL5—H导线双联悬垂合成绝缘子串，设计用量396串，绝缘子为合成绝缘子，绝缘子型号为XSH—100/110，组合形式（支数×联数）为（1×2）。
如图6-9所示。
（3）防振锤：导线防振锤FDZ—5F，设计用量912个；架空地线防振锤FDZ—1T，设计用量486个。
（4）交叉跨越：铁路2处，高速公路2处，35kV高压线3处，85m宽通航河流4处，低压线35处。
（5）工地运输平均运距：人力运输平均运距0.35km;汽车运输平均运距6km。
（6）工程沿线地形：平地45％，泥沼40％，河网15％。
架线工程综合地形增加系数17.5％。
附件工程综合地形增加系数4.75％。
OPGW工程综合地形增加系数8.75％。
（7）人力运输地形：平地45％，泥沼55％。
线材人力运输综合地形增加系数38.5％。
金具、绝缘子人力运输综合地形增加系数22.0％。
（8）汽车运输地形：平地100％。
（9）OPGW牵张场地4处。
图6-8NS1—Y32—B8导线双联耐张绝缘子金具串组装图NS1—Y32—B8导线双联耐张绝缘子金具串组装图材料表图6-9XSL—XL5—H导线双联悬垂合成绝缘子串组装图XSL—XL5—H导线双联悬垂合成绝缘子串组装图材料表2. 业主提供，由业主或委托中介机构计算按《送电线路计价规范》规定表式填写。
（1）NS1—Y32—B8导线双联耐张绝缘子金具串：120串；（2）XSL—XL5—H导线双联悬垂合成绝缘子串：396串；（3）FDZ—5F导线防振锤：912个；（4）FDZ—1T架空地线防振锤：486个；（5）交叉跨越：铁路2处，高速公路2处，35kV高压线3处，85m宽通航河流4处。
110kV国网线路工程典型方案工程量及造价一览表
典型方案代号回路数气象条件导线型号地线型号工程量单位路径长度造价导线（t/km）地线（t/km）塔数（基/km）杆塔钢材基础钢材（t/km）混泥土（m3/km）基面开方（m3/km）基坑开方（m3/km）接地钢材（t/km）接地开方（m3/km）绝缘子片数（片/km）间隔棒（个/km）防振锤（个/km）挂线金具（t/km）护坡排水沟保坎（m3/km）本体（万元/km）综合（万元/km）1A-P 单回路5mm，25m/s LGJ-240/30 JLB1A-95 2.81 1.28 3.06 10.13 1.32 30.00 210 0.21 54168 250.20 23.96 39.87 1A-H 单回路5mm，25m/s LGJ-240/30 JLB1A-95 2.81 1.28 2.95 9.01 4.11 64.53 452 0.18 45157 250.20 34.59 53.30 1A-Q 单回路5mm，25m/s LGJ-240/30 JLB1A-95 2.81 1.28 3.34 9.09 1.07 31.00 217 0.27 60166 260.26 1024.24 40.50 1B-P单回路10mm，30m/s LGJ-240/30 JLB1A-95 2.81 1.28 3.06 11.18 1.46 33.00 231 0.27 54168 250.21 25.27 40.60 1B-H 单回路10mm，30m/s LGJ-240/30 JLB1A-95 2.81 1.28 2.95 10.51 4.33 71.16 498 0.18 45157 250.21 37.43 56.58 1B-Q 单回路10mm，30m/s LGJ-240/30 JLB1A-95 2.81 1.28 3.32 10.92 1.19 35.00 245 0.27 60166 260.28 1026.29 42.84 1C-P单回路5mm，25m/s 2×LGJ-240/30 JLB1A-95 5.53 0.63 3.20 12.15 3.82 45.00 315 0.19 168 400.26 33.57 49.49 1C-H 单回路5mm，25m/s 2×LGJ-240/30 JLB1A-95 5.53 0.63 3.20 12.80 8.40 95.88 671 0.19 157 400.26 52.63 72.59 1C-Q 单回路5mm，25m/s 2×LGJ-240/30 JLB1A-95 5.53 0.63 3.20 12.30 4.43 46.00 322 0.19 157 400.34 1035.45 51.83 1D-P单回路10mm，30m/s 2×LGJ-240/30 JLB1A-95 5.53 0.63 3.20 13.50 3.90 48.00 336 0.19 168 400.26 35.08 51.04 1D-H 单回路10mm，30m/s 2×LGJ-240/30 JLB1A-95 5.53 0.63 3.20 13.83 9.40 97.00 679 0.19 157 400.26 54.31 74.54 1D-Q 单回路10mm，30m/s 2×LGJ-240/30 JLB1A-95 5.53 0.63 2.74 13.60 4.60 49.00 343 0.19 168 400.34 1036.95 53.19 1E-P单回路5mm，25m/s 2×LGJ-300/25 JLB1A-95 6.80 0.63 3.20 12.35 3.82 46.00 322 0.19 168 400.26 36.75 53.68 1E-H 单回路5mm，25m/s 2×LGJ-300/25 JLB1A-95 6.80 0.63 3.20 13.00 8.40 99.00 693 0.19 157 400.26 56.49 77.63 1E-Q 单回路5mm，25m/s 2×LGJ-300/25 JLB1A-95 6.800.63 3.20 12.50 4.43 47.00 329 0.19 168 400.34 1038.32 55.27 1F-P 单回路10mm，30m/s 2×LGJ-300/25 JLB1A-95 6.80 0.63 3.20 13.70 4.00 50.00 350 0.19 168 400.26 38.32 55.41 1F-H 单回路10mm，30m/s 2×LGJ-300/25 JLB1A-95 6.80 0.63 3.20 14.03 9.60 100.00 700 0.19 157 400.26 58.64 80.17 1F-Q 单回路10mm，30m/s 2×LGJ-300/25 JLB1A-95 6.80 0.63 2.74 13.80 4.72 51.00 357 0.19 168 400.34 1039.90 57.11 1G-P双回路5mm，25m/s LGJ-240/30 JLB1A-95 5.61 1.28 3.06 15.31 1.2947.724200.2154328500.3438.0155.22 1G-H 双回路5mm，25m/s LGJ-240/30 JLB1A-95 5.61 1.28 2.95 14.89 7.00 97.58 950 0.18 45306 500.30 60.82 84.24 1G-Q 双回路5mm，25m/s LGJ-240/30 JLB1A-95 5.61 1.28 3.34 14.93 1.24 43.77 350 0.27 60326 520.48 1041.03 59.30 1H-P 双回路10mm，30m/s LGJ-240/30 JLB1A-95 5.61 1.28 3.06 19.13 1.43 62.78 500 0.21 54328 500.34 42.62 60.54 1H-H 双回路10mm，30m/s LGJ-240/30 JLB1A-95 5.61 1.28 2.95 19.11 6.13 100.08 1000 0.18 45306 500.30 71.02 97.55 1H-Q 双回路10mm，30m/s LGJ-240/30 JLB1A-95 5.61 1.28 3.32 18.32 1.37 56.94 400 0.27 60326 520.48 1044.08 62.78典型方案代号回路数气象条件导线型号地线型号工程量单位路径长度造价导线（t/km）地线（t/km）塔数（基/km）杆塔钢材基础钢材（t/km）混泥土（m3/km）基面开方（m3/km）基坑开方（m3/km）接地钢材（t/km）接地开方（m3/km）绝缘子片数（片/km）间隔棒（个/km）防振锤（个/km）挂线金具（t/km）护坡排水沟保坎（m3/km）本体（万元/km）综合（万元/km）1I-P 双回路5mm，25m/s2×LGJ-240/30 JLB1A-95 11.07 0.63 3.06 22.37 4.05 57.50 570 0.21 49303 84.8 0.82 57.48 79.50 1I-H 双回路5mm，25m/s 2×LGJ-240/30 JLB1A-95 11.07 0.63 2.88 20.60 4.63 80.00 800 0.18 40286 84.8 0.64 69.24 95.22 1I-Q 双回路5mm，25m/s 2×LGJ-240/30 JLB1A-95 11.07 0.63 2.94 17.66 3.65 55.86 560 0.31 56258 84.8 0.61 1056.76 79.08 1J-P 双回路10mm，30m/s2×LGJ-240/30 JLB1A-95 11.07 0.63 3.06 23.99 5.3560.786100.21 49306 84.8 0.8261.05 83.55 1J-H 双回路10mm，30m/s 2×LGJ-240/30 JLB1A-95 11.07 0.63 2.81 22.65 5.18 84.56 850 0.18 4229984.8 0.64 72.3598.86 1J-Q 双回路10mm，30m/s 2×LGJ-240/30 JLB1A-95 11.07 0.63 2.94 18.75 4.61 59.04 590 0.31 56273 84.8 0.61 1058.82 81.45 1K-P 双回路5mm，25m/s2×LGJ-300/40 JLB1A-95 13.60 0.63 3.06 23.52 4.36 65.00 650 0.21 49306 84.8 0.82 66.44 91.17 1K-H 双回路5mm，25m/s 2×LGJ-300/40 JLB1A-95 13.60 0.63 2.88 21.84 4.96 96.00 960 0.18 44286 84.8 0.64 80.72 110.01 1K-Q 双回路5mm，25m/s 2×LGJ-300/40 JLB1A-95 13.60 0.63 2.94 18.79 3.95 68.00 680 0.31 56258 84.8 0.61 1065.06 89.80 1L-P 双回路10mm，30m/s2×LGJ-300/40 JLB1A-95 13.60 0.63 3.06 26.15 5.52 73.80 740 0.21 49303 84.8 0.82 69.24 94.06 1L-H 双回路10mm，30m/s 2×LGJ-300/40 JLB1A-95 13.60 0.63 2.81 25.01 5.74 109.00 1090 0.18 44299 84.8 0.64 85.71 115.78 1L-Q 双回路10mm，30m/s 2×LGJ-300/40 JLB1A-95 13.60 0.63 2.94 20.06 5.11 77.21 775 0.31 56273 84.8 0.61 1068.26 93.54 1M-P 双回路5mm，25m/s LGJ-240/30 JLB1A-70 5.61 0.96 8.00 31.87 9.44 107.87 100 0.55 54687 0.62 87.60 121.96 1N-P 双回路5mm，25m/s 2×LGJ-240/30 JLB1A-70 11.07 0.95 5.8834.86 20.43 266.70 120 0.19 168 700.48 109.21 145.71 1O-P 双回路5mm，25m/s 2×LGJ-300/25 JLB1A-70 12.70 0.48 5.99 37.11 14.22 279.65 280 0.56 84547 1.66 119.68 158.67。
110KV 某某变电站建场费典型造价分析
110KV —XXX—输变电工程建场费典型案例分析本次建场费选取110KV —XXX—输变电工程为典型案例，110kV —XXX—输变电工程由：110kV —XXX—变电站、110KV —XXX—“T”接线路工程、配套光纤通信工程（OPGW及通信设备）构成。
建场费将从变电站及线路工程两方面着手分析。
变电工程：一、工程概况本工程为110kV —XXX—变电站，位于SN市NQ县—XXX—乡东南，嘉陵江南岸山梁上，原址为八一铜矿变电站，南邻乡间公路约0.5公里，交通方便。
建成投运后主要负责SNXYT矿有限责任公司的生产负荷。
工程占地约5.52亩，新建主控楼及配电室562.44平方米。
二、征地情况2012年投运的110kV —XXX—变电站，是在SNXYT矿有限责任公司自有的110kV变电站站址上新建完成。
SNXYT矿有限责任公司将原有110kV铜矿变电站土地及部分厂区土地共计5.52亩，以及地面厂房全部转让给SN局建设使用，转让单价23.83万元/亩，共计131.52万元；另外SN局与—XXX—镇政府达成了征地补偿协议，由—XXX—镇政府负责征地事宜，SN局支付其征地补偿费15.65万元，折合2.83万元/亩，以上两项费用合计折合26.66万元/亩。
三、费用比较110kV—XXX—变电站征地费26.66万元/亩,比2010年投运的110kV变电站平均13.58万元/亩的费用标准高出13.08万元/亩,增长比例高达196%,主要原因如下:3.1 2010年投运的110kV变电站其站址基本上在地势较为平坦的荒地或农地，地面只有经济作物，无厂房；3.2 2012年投运的110kV—XXX—变电站站址在SNXYT矿有限责任公司，其地表附有厂房及设备，因此征地费中含有60万元的拆迁重建费，如果不考虑此项拆迁重建费，实际征地费折合12.95万元/万元，基本上与2010年征地费均价持平。
四、原因分析4.1 建设原因：110kV—XXX—变电站的建设投产，既是SNXYT矿有限责任公司负荷增长的迫切需要，也是我们为客户服务宗旨的具体体现；4.2 选址原因：—XXX—镇地处NQ县西部，居S、G、C三省交界处，全镇最高海拔2050米，最低海拔520米，以高山地形为主。
110kV国网线路工程典型方案工程量及造价一览表
650
0.21
49
306
84.8 0.82
66.44 91.17
1K-H 双回路 5mm，25m/s 2×LGJ-300/40 JLB1A-95 13.60 0.63 2.88 21.84 4.96 96.00
960
0.18
44
286
84.8 0.64
80.72 110.01
1K-Q 双回路 5mm，25m/s 2×LGJ-300/40 JLB1A-95 13.60 0.63 2.94 18.79 3.95 68.00
280
0.56
84
547
1.66
119.68 158.67
100
0.55
54
687
0.62
87.60 121.96
1N-P 双回路 5mm，25m/s 2×LGJ-240/30 JLB1A-70 11.07 0.95 5.88 34.86 20.43 266.70
120
0.19
168
70
0.48
109.21 145.71
1O-P 双回路 5mm，25m/s 2×LGJ-300/25 JLB1A-70 12.70 0.48 5.99 37.11 14.22 279.65
700
0.19
157
40
0.26
58.64 80.17
1F-Q 单回路 10mm，30m/s 2×LGJ-300/25 JLB1A-95 6.80 0.63 2.74 13.80 4.72 51.00
357
0.19
168
40
0.34
10 39.90 57.11
1G-P 双回路 5mm，25m/s LGJ-240/30 JLB1A-95 5.61 1.28 3.06 15.31 1.29 47.72
