WLAN网络覆盖规划方法及施工设计规范介绍
WLAN无线网络规划设计
无线网络规划和设计随着WLAN技术的成熟和终端的普及，WLAN网络承载的业务和使用逐渐丰富，为越来越多的终端用户所喜爱，各大运营商和企业也不断加大对WLAN网络建设的投入，在各热点楼宇（写字楼、酒店、机场等）规划部署WLAN网络，以满足终端用户不断上涨的业务需求。
本文将对无线网络的规划设计原则加以总结和分析，可作为无线网络部署的指导意见。
无线网络规划和设计当前WLAN网络采用的主流协议为802.11a/g/n，在设计无线网络部署方案时，首先应对这些协议有所了解，特别是和网络部署相关的信道、频率等信息，最终根据协议规定的相关原则来指导网络的规划和设计。
本文主要以802..11g协议为例阐述无线网络的规划和设计。
1、802.11g协议频谱如图1所示，IEEE 802.11g协议的频谱范围是2.4~2.4835GHz。
802.11协议在2.4GHz 频段定义了14个信道，每个频道的频宽为22MHz。
两个信道中心频率之间为5MHz。
信道1 的中心频率为2.412GHz，信道2 的中心频率为2.417GHz，依此类推至位于2.472GHz 的信道13 。
信道14 是特别针对日本所定义的，其中心频率和信道13 的中心频率相差12 MHz。
图1 802.11g协议频谱划分图从图1可以看到，信道1在频谱上和信道2、3、4、5都有交叠的地方，这就意味着：如果有两个无线设备同时工作，且它们工作的信道分别为1和3，则它们发送出来的信号会互相干扰。
为了最大程度的利用频段资源，可使用1、6、11；2、7、12；3、8，13；4、9、14这四组互相不干扰的信道来进行无线覆盖。
下面的表1列出了802.11g在各国家授权使用的频段。
在北美地区（美国、加拿大）开放1-11信道，在欧洲开放1-13信道。
中国和欧洲一样，同样开放1-13信道。
表1 802.11g协议的授权使用频段由于只有部分国家开放了12~14信道频段，所以一般情况下，使用1、6、11这一组互相不干扰的信道来进行无线覆盖。
WLAN接入网络覆盖规划方法

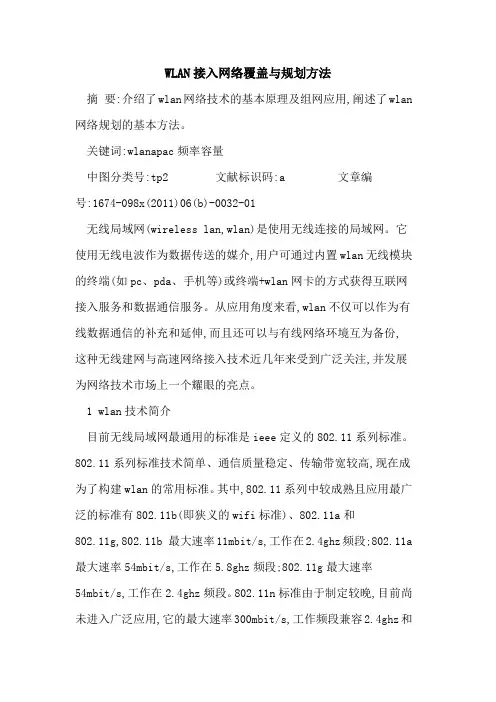

WLAN接入网络覆盖与规划方法摘要:介绍了wlan网络技术的基本原理及组网应用,阐述了wlan 网络规划的基本方法。
关键词:wlanapac频率容量中图分类号:tp2 文献标识码:a 文章编号:1674-098x(2011)06(b)-0032-01无线局域网(wireless lan,wlan)是使用无线连接的局域网。
它使用无线电波作为数据传送的媒介,用户可通过内置wlan无线模块的终端(如pc、pda、手机等)或终端+wlan网卡的方式获得互联网接入服务和数据通信服务。
从应用角度来看,wlan不仅可以作为有线数据通信的补充和延伸,而且还可以与有线网络环境互为备份,这种无线建网与高速网络接入技术近几年来受到广泛关注,并发展为网络技术市场上一个耀眼的亮点。
1 wlan技术简介目前无线局域网最通用的标准是ieee定义的802.11系列标准。
802.11系列标准技术简单、通信质量稳定、传输带宽较高,现在成为了构建wlan的常用标准。
其中,802.11系列中较成熟且应用最广泛的标准有802.11b(即狭义的wifi标准)、802.11a和802.11g,802.11b 最大速率11mbit/s,工作在2.4ghz频段;802.11a 最大速率54mbit/s,工作在5.8ghz频段;802.11g最大速率54mbit/s,工作在2.4ghz频段。
802.11n标准由于制定较晚,目前尚未进入广泛应用,它的最大速率300mbit/s,工作频段兼容2.4ghz和5.8ghz。
2 wlan网络结构802.11定义的网络结构:无线局域网由端站(sta)、接入点(ap)、接入控制器(ac)、aaa服务器以及网元管理单元组成。
端站(sta)是无线网络中的终端;接入点(ap)通过无线接口和sta 通信,上行通过有线方式与ac连接;接入控制器(ac)在无线局域网和外部网之间充当网关功能;aaa服务器具备认证、授权、和计费功能;portal服务器负责完成wlan用户门户网站的推送。
无线网络组网设计方案
无线网络组网设计方案一、概述随着互联网的普及和无线通信技术的进步，无线网络已经成为人们生活中不可或缺的一部分。
无线网络组网的设计方案，可以帮助用户更快速、高效地进行信息交流和共享。
本文将介绍一个基于无线局域网络（WLAN）的组网设计方案，以满足用户的需求。
二、基础设施搭建1.硬件设备选择选择高性能的无线路由器和接入点（AP），以提供更稳定和可靠的无线信号覆盖。
同时，考虑到用户数量和网络速度要求，选择支持双频段（2.4GHz和5GHz）的设备，以提供更大的带宽和更稳定的连接。
2.网络规划根据需求和空间布局，确定各个AP的布置位置，以实现全面的信号覆盖。
主要考虑以下因素：-AP之间的距离和覆盖范围：根据建筑物的结构、大小和使用情况，确定AP的安装位置，使信号能够覆盖到每个区域。
-信道选择：避免AP之间的信道干扰，选择合适的信道分配，在不同的AP之间进行合理的信道规划。
三、安全策略无线网络的安全性是组网设计中一个重要的考虑因素。
以下是一些常见的安全策略：1.加密方式选择选择强大的加密算法，如WPA2（Wi-Fi Protected Access 2），以保护无线网络中的数据传输安全。
禁用不安全的加密算法，如WEP （Wired Equivalent Privacy）。
2.密码设置设置强密码和密钥，并定期更换以增加网络的安全性。
同时，限制无线接入的用户数和连接时间，以防止未经授权的用户访问。
3.网络访问控制通过MAC地址过滤功能，只允许指定的设备访问网络。
此外，设置访问控制列表（ACL），限制无线用户的访问权限。
四、网络管理与维护1.配置集中化管理通过使用网络管理软件，对所有AP进行集中化管理和配置。
这样可以降低维护成本和复杂度，并提供集中的监控和故障排查功能。
2.网络性能监测持续监测网络连接的速度、稳定性和可靠性。
及时发现和解决网络故障，以避免用户的信息传输中断或延迟。
3.带宽管理根据用户需求和网络负载情况，合理分配带宽资源，以保证每个用户都能获得良好的网络体验。
办公楼无线局域网解决方案
办公楼无线局域网解决方案引言概述：随着科技的不断发展，无线局域网（WLAN）在办公楼中的应用越来越广泛。
办公楼无线局域网解决方案是为了满足办公楼内员工和访客的无线网络需求而设计的。
本文将介绍办公楼无线局域网解决方案的四个关键部份，包括网络规划、设备选型、安全性保障和维护管理。
一、网络规划：1.1 确定网络覆盖范围：根据办公楼的大小和结构，确定无线网络覆盖的范围。
需要考虑到楼层、房间和公共区域等不同区域的网络需求。
1.2 确定无线接入点（AP）的位置：根据网络覆盖范围和信号强度要求，确定AP的位置。
需要考虑到信号干扰、信号覆盖范围和用户密度等因素。
1.3 考虑网络容量和带宽需求：根据办公楼内的员工数量和网络使用情况，确定网络的容量和带宽需求。
需要考虑到高峰时段的网络负载和带宽分配等因素。
二、设备选型：2.1 选择适合的无路线由器：根据网络规划和带宽需求，选择具有良好性能和稳定性的无路线由器。
需要考虑到无线速度、覆盖范围和安全性等因素。
2.2 选择适合的无线接入点：根据网络规划和信号覆盖需求，选择合适的无线接入点。
需要考虑到信号强度、信道选择和干扰抑制等因素。
2.3 考虑无线控制器和管理系统：根据办公楼的规模和管理需求，选择合适的无线控制器和管理系统。
需要考虑到网络监控、用户管理和安全策略等因素。
三、安全性保障：3.1 加密和身份验证：使用WPA2加密和802.1X身份验证等安全机制，保护无线网络的数据传输和用户身份。
3.2 防火墙和入侵检测系统：安装防火墙和入侵检测系统，监控和阻挠潜在的网络攻击和入侵行为。
3.3 安全策略和访问控制：制定适当的安全策略和访问控制规则，限制无线网络的访问权限和资源使用。
四、维护管理：4.1 定期更新软件和固件：定期更新无路线由器、无线接入点和无线控制器的软件和固件，以获取最新的功能和安全性修复。
4.2 监控和故障排除：使用网络监控工具和故障排除技术，及时发现和解决无线网络的问题。
wlan设计方案
wlan设计方案无线局域网（WLAN）的设计方案在现代社会中变得越来越重要。
无线通信技术的快速发展使得人们对无线网络的需求越来越大。
本文将探讨WLAN设计方案的重要性以及一些常见的设计原则和实施步骤。
首先，我们来看一下为什么WLAN设计方案如此重要。
无线网络给人们带来了巨大的便利性和灵活性。
随着人们对移动性和即时性的需求不断增长，WLAN已经成为现代生活中不可或缺的一部分。
在办公环境中，WLAN可以提供无线办公和移动办公的功能，使得员工可以在办公楼内的任何地方都能够连接到网络。
在家庭环境中，WLAN使得人们可以在卧室、厨房或者花园里都能够享受到无线网络的便利。
而在公共场所，如餐厅、咖啡馆和机场，WLAN的存在使得人们可以随时随地连接到互联网。
设计一个高效的WLAN需要考虑以下几个原则。
首先是信号覆盖范围。
无线信号的强度和覆盖范围是决定WLAN质量的关键因素之一。
要确保信号能够覆盖到所需的区域，可以通过增加无线接入点（AP）的数量或调整AP的位置来改善信号强度。
其次是信号干扰。
由于WLAN属于共享媒介，多个无线设备在同一频道上传输数据时会造成信号干扰。
为了减少干扰，可以选择使用不同的频道或采用其他技术手段，如信道绑定或自动频道选择。
最后是网络安全。
在设计WLAN 时，必须确保网络安全性，以防止未经授权的访问和数据泄露。
可以采用加密技术和访问控制策略来保护WLAN的安全性。
在实施WLAN设计方案时，需要经过以下几个步骤。
首先是需求分析。
在这一阶段，需要确定无线网络的具体需求，包括信号覆盖范围、用户数量、数据传输速率和安全性要求等。
其次是网络规划。
在这一阶段，需要确定无线接入点（AP）的位置、网络拓扑结构和网络设备的选型。
再次是网络配置。
在这一阶段，需要对AP进行配置，包括设置信号强度、频道、安全策略等。
最后是网络优化和监控。
在这一阶段，需要对网络进行调整和优化，以提高网络性能和稳定性。
同时，还需要定期监控网络状态，及时发现和解决问题。
无线WLAN室内覆盖规划
一、无线室内分布系统设计原则
1、设计原则 (1)、保证覆盖效果优良，同时尽可能的降低工程成本，
使系统性价比达到最高；
(2)、考虑到环保问题，适当增加天线，降低天线口输出 功率，达到良好覆盖；
(3)、综合考虑天线的数量、位置和输出功率，以及所覆 盖的范围，保证信号的均匀分布；
(4)、结合楼层的结构情况、功用、装潢，合理布置天馈 线系统。
2、AP位置确定原则 AP的定位需考虑以下几种情况： 是否存在2.4GMHz以上高频干扰信号 系统容量
空间及其它介质（如墙体、桌子、窗户、夹板、玻璃等） 损耗
边缘场强 建筑物天花、供电、走线路由（AP至交换机的五类线最
大长度必须小于100米）等情况对周围环境、装修等整体 美观的影响
工作环境喧闹混乱程度
本单元主要介绍无线WLAN室内覆盖规划基础知识内 容，通过对无线WLAN室内覆盖规划知识和方法内容 熟悉和掌握，熟悉后续开展的无线WLAN勘测方案工 作内容，掌握无线WLAN室内覆盖规划方法，以方便 后续有效开展无线WLAN组网工作顺利开展。
1、了解无线室内分布系统设计原则 2、了解无线室内分布系统设计内容 3、了解选择AP的原则； 4、掌握信道规划的原则 5、室内分布设计安装以及供电要求
Hale Waihona Puke 2、设计要求 (1)、室内分布系统的建设应充分考虑和3G 的同源覆盖问
题；
(2)、条件许可的情况下综合考虑室外覆盖建设要求； (3)、室内覆盖布线原则尽可能减少基站接入点； (4)、系统能够支持800~2500MHz频段的不同无线系统
复用，各系统的性能指标应能满足验收要求；
(5)、在是内覆盖分布系统中尽可能考虑容量、切换、同 步、接通率和升级3G等问题。
WLAN无线网建设规范标准
xxx电视台WLAN无线网络技术规范2014年10月文档说明本文档中所包含的信息属于机密信息，如无xxx电视台的书面许可，任何人都无权复制或利用。
1前言目前xxx电视台的业务数据、管理数据传输主要依赖有线网络传输。
随着业务的不断增加和调整，传统的有线网络在灵活性、移动性、可扩展性方面具有一些明显的不足。
如：1. 办公人员、技术人员等日常通过办公环境需处理的各类事务，因为工作原因不在办公室时往往也需要及时处理一些重要的工作，但有线网络不能随时接入，从而降低了工作效率。
2. 来宾需要网络服务时，如果直接接入到有线网络中，不方便并带来安全隐患。
3.公司员工也更加趋于使用iphone、ipad等智能移动终端获取信息、办公和处理相关业务。
因此，本台考虑部署无线局域网网络，满足业务要求和公司员工办公要求。
为此，集团特制订本规范，为全公司各办公楼层选择WLAN无线技术组网提供相关指导。
1.1文档目的本文档作为xxx电视台各办公楼层WLAN无线局域网规范，对各楼层WLAN无线网的总体设计、相关技术和实施标准进行了规定，是各楼层WLAN无线网建设的依据。
本文档内容只对技术相关内容进行定义、描述、规范和指导，不涉及非技术类问题。
1.2文档范围本文档内容涵盖xxx电视台各办公楼层WLAN无线网建设的如下方面技术内容：●WLAN技术标准●xxx电视台WLAN应用场景●xxx电视台WLAN部署架构规范●xxx电视台WLAN安全部署规范●xxx电视台WLAN高可用性规范●xxx电视台WLAN管理规范●xxx电视台WLAN产品要求及标准●xxx电视台WLAN部署注意事项等1.3目标读者本文档的主要读者为xxx电视台办公网网络相关管理、设计及实施维护人员。
本文档主要面向负责xxx电视台办公网网络相关管理、设计及实施维护人员及服务商的项目实施小组成员。
2WLAN建设原则●业务保障性原则WLAN无线技术有方便接入、方便移动、便于扩展等优点，但是它是一种无线电通信技术，无线信号受环境影响，同时，不同WLAN无线技术制式标准实现的带宽也不同，所以，采用此技术组网，要考虑采用的技术标准、带宽保障、可靠性保障、安全保障、便于运维管理等，以能够保障对相关业务处理和保障办公管理业务处理为出发点。
无线网络实施规范
无线网络实施规范1.施工概述随着无线技术的日益发展,无线互联网的的优势逐渐显现,企业信息化应用的广泛深入，WLAN 无线上网已经是企业信息化的大势所趋,苹果笔记本已经没有网口, 只能用WLAN 上网。
很多客户都带有轻便的 iPAD，和诸多品牌的智能手机，已习惯自由自在地 WLAN 上网,新业务需求的不断出现，企业迫切希望企业信息网络系统实现新飞跃，在保障安全和稳定的前提下，充分满足企业部、外边联系和日常管理需求，实现便捷的移动和远程办公,安防为用户提供了一整套安全稳定的无线覆盖方案。
1.1.现场勘测1、确认应用场景：对现场环境进行确认，包括使用房间的空间大小、墙面、附近干扰源等。
这些环境因素将直接影响设备的覆盖范围。
2、确认终端数量：确认不通场景的使用无线的终端数量，以便合理规划设备的类型和布局。
3、确认电源：确认使用场景的电源，电源的电压、电流、功率等参数，根据不通情况选取DC供电或者PoE供电方式。
1.2.材料准备无线网洛的施工主要涉及到：1.无线AP、交换机等。
2.终端设备：AC控制器。
以及所用网线、电源线的布线，需要的工器具种类比较多，在施工准备前需要准备相应的工器具和辅材。
1.3.工器具准备网络跳线、电源线、标签纸、记号笔、塑料扎带、电动螺丝刀、剪刀、剥线钳、网线钳、架梯、安全帽、反光衣等。
2.整体规划设计根据环境具体需求选取合适型号主路由、主交换、接入层交换机、 POE供电交换机AC无线控制器及AP接入点。
2.1.无线AP的分类与选择2.1.1.按频段分单频AP：仅支持单个无线频段，通常为2.4 GHz频段。
双频AP：支持两个无线频段，通常是2.4 GHz和5 GHz频段。
双频无线AP具有更高的无线传输速率、更强的抗干扰性、更强的无线信号和更高的稳定性。
2.1.2.按使用环境分室内AP：设计用于在室内环境中提供无线网络覆盖，通常具有较小的尺寸和易于安装的特点，并支持多种部署选项，如天花板安装、墙壁安装等。
