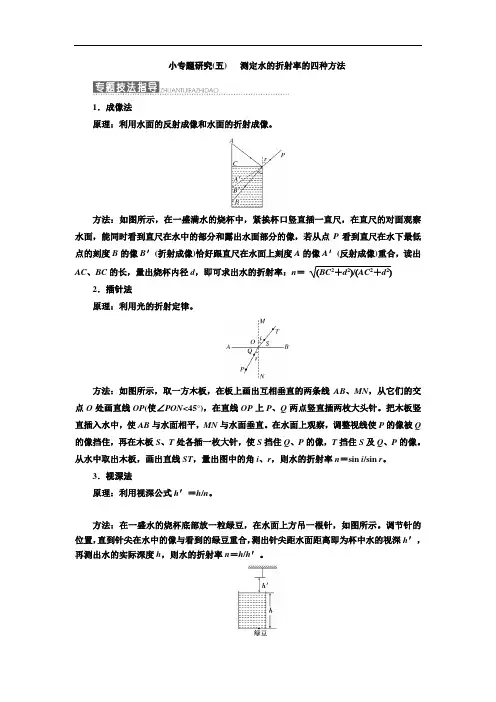

小专题研究(五) 测定水的折射率的四种方法
1．成像法
原理：利用水面的反射成像和水面的折射成像。

方法：如图1所示，在一盛满水的烧杯中，紧挨杯口竖直插一直尺，在直尺的对面观察水面，能同时看到直尺在水中的部分和露出水面部分的像，若从点P看到直尺在水下最低点的刻度B的像B′(折射成像)恰好跟直尺在水面上刻度A的像A′(反射成像)重合，读出AC、BC的长，量出烧杯内径d，即可求出水的折射率：
n
＝BC2＋d2AC2＋d2
图1
2．插针法
原理：利用光的折射定律。

方法：如图2所示，取一方木板，在板上画出互相垂直的两条线AB、MN，从它们的交点O处画直线OP(使∠PON<45°)，在直线OP上P、Q两点竖直插两枚大头针。

把木板竖直插入水中，使AB与水面相平，MN与水面垂直。

在水面上观察，调整视线使P的像被Q的像挡住，再在木板S、T处各插一枚大针，使S挡住Q、P的像，T挡住S及Q、P的像。

从水中取出木板，画出直线ST，量出图中的角i、r，则水的折射率n＝sin i/sin r。

图2
3．视深法
原理：利用视深公式h′＝h/n。

方法：在一盛水的烧杯底部放一粒绿豆，在水面上方吊一根针，如图3所示。

调节针的位置，直到针尖在水中的像与看到的绿豆重合，测出针尖距水面距离即为杯中水的视深h′，
再测出水的实际深度h ，则水的折射率n ＝h /h ′。

图3
4．全反射法
原理：利用全反射现象。

方法：在一盛满水的大玻璃缸下面放一发光电珠，如图4所示。

在水面上观察，看到一
圆的发光面，量出发光面直径D 及水深h ，则水的折射率n ＝D 2＋4h 2
D。

图4
[例证] 如图5所示，在水面上放置一个足够大的遮光板，板上有一个半径为r 的圆孔，圆心的正上方h 处放一个点光源S ，在水面下深H 处的底部形成半径为R 的圆形光亮区域(图中未画出)。

测得r ＝8 cm ，h ＝6 cm ，H ＝24 cm ，R ＝26 cm ，求水的折射率。

图5
[解析] 根据光路图，可知sin θ1＝r r 2＋h 2
＝0.8，
sin θ2＝
R －r
R －r 2＋H
2
＝0.6 由折射定律得：n ＝sin θ1sin θ2得n ＝4
3。

[答案] 4
3
1．学校开展研究性学习，某研究性学习小组的同学根据所学的光学知识，设计了一个测量液体折射率的仪器，如图6所示。

在一个圆形木盘上过其圆心O 作两条相互垂直
的直径BC 、EF ，在半径OA 上垂直圆盘面插下两枚大头针P 1、P 2，并保持P 1、P 2的位置不变，每次测量时，让圆盘的BFC 部分竖直进入液体中，而且总使得液面与直径BC 相平，
EF 为界面的法线，而后在图中右上方区域观察P 1、P 2的像，并在圆周上插上大头针P 3，使P 3正好挡住P 1、P 2。

同学们通过计算，预先在圆周EC 部分刻好了折射率的值。

这样只要根
据P 3所插的位置，就可直接读出液体折射率的值。

则：
(1)若∠AOF ＝30°，OP 3与OC 的夹角为30°，则P 3处所对应的折射率的值为________。

图6
(2)图中P 3、P 4两位置哪一处所对应的折射率值大？ ________________。

(3)作AO 的延长线交圆周于K ，K 处所对应的折射率的值应为________。

解析：(1)n ＝sin 60°sin 30°
＝3。

(2)P 4对应的入射角大，所以折射率大。

(3)当在K 位置时，入射角与折射角相等，所以折射率等于1。

答案：(1) 3 (2)P 4 (3)1
2．一个圆柱形筒，直径12 cm ，高16 cm ，人眼在筒侧上方某处观察，所见筒侧的深度为9 cm 。

当筒中装满液体时，则人眼又恰能看到筒侧的最低点。

求：
(1)此液体的折射率。

(2)光在此液体中的传播速度。

解析：先画出一圆柱形筒，筒高为H ＝16 cm ，直径d ＝12 cm 。

人眼在A 处，筒侧底部“最低点”为B ，筒内无液体时，人眼能见深度h ＝9 cm 。

筒内盛满液体时，人眼看到B 点。

根据光的折射画出光路如图所示。

(1)sin i ＝
d
d 2＋h 2
sin r ＝
d d 2＋H 2
此液体的折射率n ＝sin i
sin r ＝
d 2＋H 2d 2＋h 2＝4
3
(2)光在此液体中的传播速度
v ＝c
n
＝2.25×108 m/s 答案：(1)43
(2)2.25×108
m/s。
