AUTO CAD机械制图考试试题

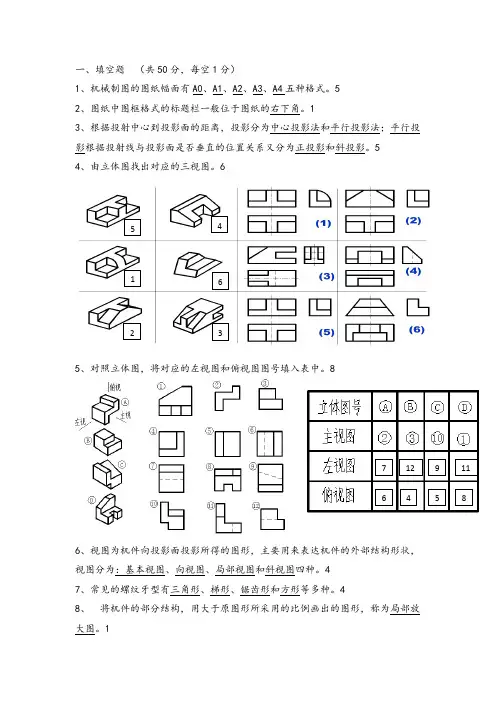

机械识图机械制图AutoCAD基础知识考试试题及答案
一、填空题 （共50分，每空1分）1、机械制图的图纸幅面有A0、A1、A2、A3、A4五种格式。
52、图纸中图框格式的标题栏一般位于图纸的右下角。
13、根据投射中心到投影面的距离，投影分为中心投影法和平行投影法；平行投影根据投射线与投影面是否垂直的位置关系又分为正投影和斜投影。
54、由立体图找出对应的三视图。
65、对照立体图，将对应的左视图和俯视图图号填入表中。
86、视图为机件向投影面投影所得的图形，主要用来表达机件的外部结构形状，视图分为：基本视图、向视图、局部视图和斜视图四种。
47、常见的螺纹牙型有三角形、梯形、锯齿形和方形等多种。
48、 将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放大图。
1 5 12 4 63 7 6 12 9 845 119、断面图可分为移出断面和重合断面两种。
210、用剖切面局部地剖开机件所得的剖视图称为局部剖视图。
111、气化CO2压缩机分为垂直剖分式和水平剖分式，其型号分别为2MCL527和2BCL305，其中前者为7级压缩，后者为5级压缩。
612、压缩机的密封中，叶轮口环处的密封为（口圈密封（口环密封）），两级之间的密封为（级间密封），平衡盘的密封为（平衡盘密封），轴端两侧的密封为（轴端密封），密封的作用是防止气体在（级间倒流）及（向外泄漏）。
613、组合体尺寸的基本要求是正确、完整、清晰、合理。
2二、不定项选择题（共10分每题1分）1、图样中的尺寸大小均以（ D ）为单位，在尺寸数字后面不必写出单位名称。
A、kmB、dmC、cmD、mm2、尺寸线、尺寸界线用( B )绘制。
A、粗实线B、细实线C、点划线D、虚线3、国家标准规定了各种尺寸的标注方法，直径尺寸的标注必须在尺寸数字前加注直径符号（ C ）。
A、DB、dC、ФD、L4、投影面体系中，正立在观察者正前方的投影面称为（ C ）。
A、水平投影面B、侧立投影面C、正立投影面5、由右图中的已知尺寸和其锥度可知X应为（ C ）。
机械制图考试模拟题+参考答案
机械制图考试模拟题+参考答案一、单选题（共26题，每题1分，共26分）1.Α3 图纸的大小为（）。
A、841×595B、210×297C、841×594D、420×297正确答案：D2.Φ50+0.025 表示( )A、最小尺寸是Φ50.025B、实际尺寸是Φ50 ㎜C、基本尺寸是Φ50 ㎜D、最大尺寸是Φ50 ㎜正确答案：C3.锥度应注写在（）上，并于圆锥倾斜方向一致。
A、轮廓线B、指引C、基准线D、轴线正确答案：C4.在绘制草图时，线条加深的顺序是（）。
A、先注尺寸和写字后加深图形;B、先加深圆或圆弧后加深直线;C、加深图形和注尺寸及写字不分先后D、一边加深图形一边注尺寸和写字;正确答案：B5.基本偏差是指（）。
A、远离零线的偏差B、上偏差C、靠近零线的偏差D、下偏差正确答案：C6.制图国家标准规定，字体的号数，即是字体的( )。
A、长度B、宽度C、宽度和高度D、高度正确答案：D7.画半剖视图时，剖视图与视图的分界线应该为（）。
A、对称中心线B、虚线C、实线D、剖面线正确答案：A8.只有定形尺寸没有定位尺寸的是（）。
A、已知线段B、连接线段C、中间线段D、未知线段正确答案：B9.画直线时，铅笔与纸面的倾斜角度约为( )。
A、30°B、60°C、45°D、90°正确答案：B10.点的正面投影和水平投影的连线（）。
A、平行于ox 轴B、垂直于 oz 轴C、垂直于 ox 轴D、垂直于 OY 轴正确答案：C11.右视图是（）。
A、由前向后投影B、由右向左投影C、由左向右投影D、由后向前投影正确答案：B12.截交线所围成的截面图形称为（）。
A、截交线B、截断面C、截平面D、截切体正确答案：B13.空间点位于投影面或投影轴上时称为（）。
A、特殊位置点B、一般位置点C、以上都不对D、普通位置点正确答案：A14.重合断面的轮廓用（）画出。
机械制图试题库及答案
机械制图试题库及答案一、选择题（每题2分，共20分）1. 机械制图中，表示物体内部结构的视图是：A. 主视图B. 左视图C. 剖视图D. 俯视图答案：C2. 机械制图中，表示物体长度的尺寸单位通常是：A. 毫米B. 厘米C. 米D. 千米答案：A3. 在机械制图中，如果一个圆的直径为50mm，那么它的半径是：A. 25mmB. 50mmC. 100mmD. 200mm答案：A4. 机械制图中，用于表示物体表面粗糙度的符号是：A. 表面粗糙度符号B. 尺寸线C. 基准线D. 剖面线答案：A5. 在机械制图中，如果一个零件的尺寸为“φ50±0.1mm”，那么它的尺寸公差是：A. 0.1mmB. 0.2mmC. 0.5mmD. 1mm答案：B6. 机械制图中，表示物体对称性的线是：A. 对称线B. 轴线C. 剖面线D. 尺寸线答案：A7. 在机械制图中，用于表示物体厚度的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：A8. 机械制图中，用于表示物体轴线的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：B9. 在机械制图中，用于表示物体对称性的符号是：A. 圆圈B. 正方形C. 星号D. 菱形答案：A10. 机械制图中，用于表示物体中心线的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：D二、填空题（每题2分，共20分）1. 在机械制图中，______是用来表示物体的投影。
答案：视图2. 机械制图中，______是用来表示物体的尺寸。
答案：尺寸线3. 在机械制图中，______是用来表示物体的表面粗糙度。
答案：表面粗糙度符号4. 机械制图中，______是用来表示物体的对称性。
答案：对称线5. 在机械制图中，______是用来表示物体的轴线。
答案：轴线6. 机械制图中，______是用来表示物体的厚度。
答案：粗实线7. 在机械制图中，______是用来表示物体的中心线。
机械cad中级考试题库及参考答案
机械cad中级考试题库及参考答案一、单选题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于创建直线段？A. LINEB. CIRCLEC. ARCD. POLYLINE答案：A2. 如果需要在AutoCAD中创建一个圆形，应该使用哪个命令？A. CIRCLEB. RECTANGLEC. POLYLINED. ELLIPSE答案：A3. 在AutoCAD中，如何快速选择所有对象？A. 点击“选择所有”按钮B. 输入“SELECTALL”命令C. 使用鼠标滚轮框选D. 按住Ctrl键点击每个对象答案：B4. 在AutoCAD中，使用哪个命令可以测量两点之间的距离？A. MEASUREB. DISTC. LENGTHEND. OFFSET答案：B5. 当需要在AutoCAD中创建一个矩形时，应该使用哪个命令？A. RECTANGLEB. POLYLINEC. CIRCLED. ELLIPSE答案：A6. 在AutoCAD中，如何快速复制一个对象？A. 使用“复制”命令B. 按住Ctrl键拖动对象C. 输入“COPY”命令D. 按住Shift键拖动对象答案：C7. 在AutoCAD中，使用哪个命令可以创建一个正多边形？A. POLYLINEB. RECTANGLEC. POLYGOND. CIRCLE答案：C8. 如何在AutoCAD中设置当前图层？A. 使用“图层”命令B. 点击“图层属性管理器”C. 点击“图层”工具栏D. 输入“LAYER”命令答案：D9. 在AutoCAD中，使用哪个命令可以绘制一个圆弧？A. ARCB. CIRCLEC. ELLIPSED. POLYLINE答案：A10. 如何在AutoCAD中创建一个文本对象？A. 使用“文本”命令B. 输入“TEXT”命令C. 点击“多行文本”按钮D. 输入“MTEXT”命令答案：B二、多选题（每题3分，共30分）1. 在AutoCAD中，以下哪些命令可以用来创建圆？A. CIRCLEB. ARCC. ELLIPSED. POLYLINE答案：A, B, C2. AutoCAD中，以下哪些工具可以用来修改对象？A. ERASEB. MOVEC. ROTATED. SCALE答案：A, B, C, D3. 在AutoCAD中，以下哪些命令可以用来创建多边形？B. POLYGONC. RECTANGLED. CIRCLE答案：B, C4. 在AutoCAD中，以下哪些命令可以用来测量对象？A. DISTB. AREAC. LISTD. ID答案：A, B, C5. 在AutoCAD中，以下哪些命令可以用来复制对象？A. COPYB. OFFSETC. MIRRORD. ARRAY答案：A, B, C, D6. 在AutoCAD中，以下哪些命令可以用来创建文本？A. TEXTB. MTEXTC. DIMD. LEADER答案：A, B7. 在AutoCAD中，以下哪些命令可以用来创建图形？A. RECTANGLEB. POLYLINEC. CIRCLE答案：A, B, C, D8. 在AutoCAD中，以下哪些命令可以用来修改对象属性？A. PROPERTIESB. CHPROPC. MATCHPROPD. LAYER答案：A, B, C9. 在AutoCAD中，以下哪些命令可以用来创建尺寸标注？A. DIMLINEARB. DIMRADIUSC. DIMDIAMETERD. DIMANGULAR答案：A, B, C, D10. 在AutoCAD中，以下哪些命令可以用来创建和修改块？A. BLOCKB. INSERTC. WBLOCKD. REFEDIT答案：A, B, C, D三、判断题（每题1分，共10分）1. 在AutoCAD中，可以使用“ARRAY”命令来创建对象的阵列。
完整版)机械制图试题(含答案)
完整版)机械制图试题(含答案)机械制图考试试题-姓名-分数一、填空题（10分）1.比例分为全比例、放大比例、缩小比例等三种。
其中为了方便查看图形，尽可能采用全比例。
2.标注尺寸由尺寸数值、尺寸单位和尺寸形状三个要素组成。
3.在标注尺寸时，应做到清晰、准确、规范和合理。
4.机件的图形是用各种不同线型画成的，其中可见轮廓线用实线画，不可见轮廓线用虚线画，尺寸线和尺寸界线用细实线画，而中心线和对称中心线则用粗实线画。
5.三视图之间的投影对应关系可以归纳为：主视图长对正，左视图高平齐，俯视图宽相等。
二、选择题（10分）1.一张完整装配图的内容包括：一组图形、正确的尺寸、必要的技术要求、零件序号和明细栏、标题栏。
答案：A2.看装配图的第一步是先看表达方法。
答案：B3.零件图的技术要求的标注必须符合国家标准的规定注法。
答案：D4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数相同，零偏差必须标出。
答案：B5.局部剖视图用细实线为剖与未剖部分的分界线。
答案：B6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是选择其他视图，确定表达方案。
答案：A7.在机件的三视图中，机件上对应部分的主左视图应高平齐。
答案：B8.三视图的投影规律是长相等、高平齐、宽对正。
答案：D9.国标规定，外螺纹的大径应画粗实线。
答案：B10.国标规定螺纹的牙顶用虚线画出。
答案：A三、判断题（10分）1.一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。
答案：√2.标注形位公差代号时，应把形位公差数值及有关符号填写在形位公差框格左起第一格内。
答案：×3.零件图上不必注出生产过程的技术要求。
答案：×4.局部剖视图用波浪线作为剖与未剖部分的分界线，波浪线的粗细与粗实线的粗细相同。
答案：×5.绘制零件图过程的第一步是画出各个视图。
答案：×6.三视图投影规律是长相等、高平齐、宽对正。
机械制图高级cad试题及答案
机械制图高级cad试题及答案一、选择题（每题2分，共20分）1. 在CAD中，以下哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 以下哪个选项不是CAD中常用的图层属性？A. 颜色B. 线型C. 线宽D. 填充答案：D3. 在CAD中，如何快速切换到上一个命令？A. 按空格键B. 按回车键C. 按Tab键D. 按Ctrl键答案：A4. CAD中，哪个命令用于绘制圆？A. CIRCLEB. ELLIPSEC. SPLINED. POLYLINE答案：A5. 在CAD中，如何快速选择一个对象？A. 单击对象B. 框选对象C. 按Ctrl键选择D. 按Shift键选择答案：A6. CAD中，哪个命令用于绘制矩形？A. RECTANGLEB. POLYLINEC. SPLINED. ELLIPSE答案：A7. 在CAD中，哪个命令用于创建多边形？A. POLYLINEB. ELLIPSEC. RECTANGLED. POLYGON答案：D8. CAD中，哪个命令用于绘制圆弧？A. ARCB. CIRCLEC. ELLIPSED. SPLINE答案：A9. 在CAD中，如何快速复制一个对象？A. 使用COPY命令B. 使用MOVE命令C. 使用ARRAY命令D. 使用OFFSET命令答案：A10. CAD中，哪个命令用于创建样条曲线？A. SPLINEB. POLYLINEC. LINED. ARC答案：A二、填空题（每题2分，共20分）1. 在CAD中，使用________命令可以快速创建多个相同对象。
答案：ARRAY2. 要改变CAD中对象的颜色，需要修改对象的________属性。
答案：颜色3. 使用________命令可以测量CAD中两点之间的距离。
答案：DIST4. 在CAD中，________命令用于创建倒角。
答案：CHAMFER5. 要创建一个圆形，需要指定圆的________。
新版精选2020年机械制图AUTOCAD考试题库388题(含参考答案)
2020年机械制图AUTOCAD考试选择题库388题
【含答案】
一、选择题
1．下面的哪一种方式可以使得光标锁定预先定义的栅格( )。
D
A)栅格
B)正交
C)当前图层命令
D)栅格捕捉设置
2．圆环是填充环或实体填充圆，即带有宽度的闭合多段线，用圆环命令“donut”创建圆环对象时( )。
答案：A
3．在AutoCAD系统中，每一个图形实体都有?图形属性( )。
C
A)层，线型
B)层，颜色
C)层，颜色，线型
D)层，字型，颜色
AutoCAD系统中，命令行与文本窗口切换的快捷键为( )。
A
A)F2
B)F6
C)F9
D)F8
Spline(样条曲线)命令不能使用下面的?命令进行编辑( )。
D
A)Erase
B)Move
C)Trim
D)Explode
4．下列选项中，不属于图层状态控制的有( )。
B
A)冻结/解冻
B)修改
C)开/关
D)解锁/锁定
5．下列不属于图层设置的范围有( )。
C
A)颜色。
AUTOCAD机械制图考试试题
6. 在执行附着外部参照操作时，可在指定文件中附着A.DWG7. 下列不属于A..弧标注B.DWFC.DBEAutoCAD 2008 提供了的标注工具的是B. 直径标注C. 度标注4 种格式的文件，错误的是。
D.图形文件。
D. 线性标注8.直线命令的全称是A.LINE三、判断题B.XLINEC.rectangD.circle AUTO CAD 机械制图考试试题一、填空题1.autoCAD 是美国欧特克公司开发出的一款软件。
2.AutoCAD 的标准图形文件格式是，图形文件输出时常用的文件格式有、、。
3.在AutoCAD 软件中，有和两种倒角方式。
4.AutoCAD 软件有三种方法可以执行操作命令，分别是、、。
5.绘图时AtuoCAD 的坐标分为坐标和坐标，极坐标分为坐标和极坐标。
6.尺寸标注中以为单位时不需要注明计量单位的代号或名称。
7.零件的真实大小应以图样上的小及绘图的准确度无关。
为依据，与图形的大8.制作平面图有两种投影方法，分别是和，标准机械图一般都是通过投影法得到的。
9.机械图中零件图三视图的画法原则是、、。
10.三维图形中“孔”的图形特征是通过布尔运算中的得到的。
二、选择题1.当希望绘制平行于坐标轴的直线时，通常开启功能。
A．捕捉 B.正交 C.栅格 D. 对象追踪2.在图案填充中选项用于设定填充图案的间距。
A.角度B.比例C.间距D.边界3.用户需要将源对象向右下阵列，则在“行偏移”文本框中输入，在“列偏移”文本框中输入。
A.负数，正数B.负数，负数C.正数，正数D.正数，负数4. 标注不能作为基线标注和连续标注的基准标注。
A.水平尺寸标注B.对齐标注C.角度标注D.半径标注5.从三维实体对象中以指定的厚度创建壳或中空的墙，可以使用命令。
A.抽壳B.压印C.分割D.清除1. autoCAD 是美国欧特克公司开发出的一款计算机辅助制造软件。
（）2.CAD 的绘图界面是无限大的。
（）3.CAD 中用于在不同软件中进行交流的文件格式是DWT 格式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AUTO CAD机械制图考试试题
一、填空题
1.autoCAD是美国欧特克公司开发出的一款_______________________软件。
2.AutoCAD的标准图形文件格式是________，图形文件输出时常用的文件格式有
______、________、________。
3.在AutoCAD软件中，有_______________和_______________两种倒角方式。
4.AutoCAD软件有三种方法可以执行操作命令，分别是__________________、
_______________________________、___________________________。
5.绘图时AtuoCAD的坐标分为_________坐标和________坐标，极坐标分为_________坐
标和____________极坐标。
6.尺寸标注中以_______为单位时不需要注明计量单位的代号或名称。
7.零件的真实大小应以图样上的_______________________________为依据，与图形的大
小及绘图的准确度无关。
8.制作平面图有两种投影方法，分别是_______________和______________，标准机械图
一般都是通过____________________投影法得到的。
9.机械图中零件图三视图的画法原则是______________、_________________、
____________。
10.三维图形中“孔”的图形特征是通过布尔运算中的______________得到的。
二、选择题
1.当希望绘制平行于坐标轴的直线时，通常开启__________功能。
A．捕捉 B.正交 C.栅格 D.对象追踪
2.在图案填充中____________选项用于设定填充图案的间距。
A.角度
B.比例
C.间距
D.边界
3.用户需要将源对象向右下阵列，则在“行偏移”文本框中输入______，在“列偏移”文本框中输入___________。
A.负数，正数
B.负数，负数
C.正数，正数
D.正数，负数
4.__________标注不能作为基线标注和连续标注的基准标注。
A.水平尺寸标注
B.对齐标注
C.角度标注
D.半径标注
5.从三维实体对象中以指定的厚度创建壳或中空的墙，可以使用_________命令。
A.抽壳
B.压印
C.分割
D.清除
6.在执行附着外部参照操作时，可在指定文件中附着4种格式的文件，错误的是______。
A.DWG
B.DWF
C.DBE
D.图形文件
7.下列不属于AutoCAD 2008提供了的标注工具的是_______。
A..弧标注
B.直径标注
C.度标注
D.线性标注
8.直线命令的全称是_____
A.LINE
B.XLINE
C.rectang
D.circle
三、判断题
1. autoCAD是美国欧特克公司开发出的一款计算机辅助制造软件。
（）
2.CAD的绘图界面是无限大的。
（）
3.CAD中用于在不同软件中进行交流的文件格式是DWT格式。
（）
4.CAD是一款纯平面的机械设计软件，无法进行三维图形的绘制。
（）
5.形位公差◎，表示平滑度。
（）
6.CAD中只有一个世界坐标系。
（）
7.剖视图分为：全剖图、半剖图、局部剖视图三种（）
8.平行投影法分为集中投影和正投影两种。
（）
AUTO CAD机械制图考试答案
一、填空题
1.计算机辅助设计
2.dwg , dwg、dwt、dxf
3.圆角、斜角
4.鼠标单击工具栏图标启动命令、单击菜单选择菜单子选项启动命令、键盘输入命令的全称或简称启动命令
5.绝对直角坐标、相对直角坐标、绝对极坐标、相对极坐标
6.毫米
7.图样上标注的尺寸数值
8.集中投影法、平行投影法、平行投影中的正投影法
9.长对正、高平齐、宽相等
10.差集运算
二、选择题
1.B
2.B
3.A
4.D
5.A
6.C
7.A
8.A
三、判断题
1.×
2.√
3.×
4.×
5.×
6.×
7.√
8.×。
