真空降水施工方案
真空井点降水施工方案

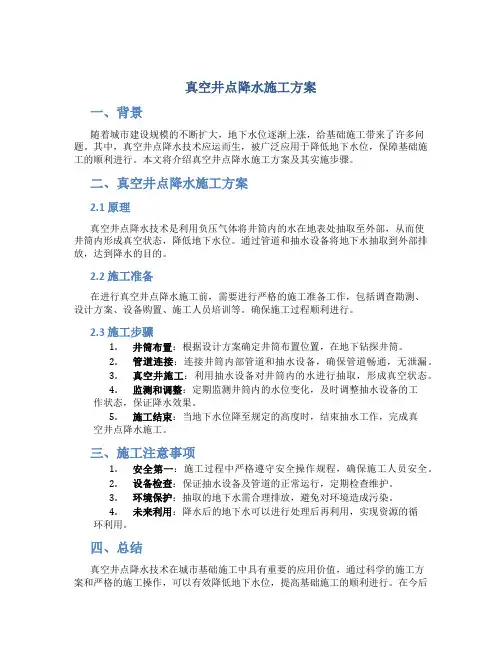

真空井点降水施工方案一、背景随着城市建设规模的不断扩大，地下水位逐渐上涨，给基础施工带来了许多问题。
其中，真空井点降水技术应运而生，被广泛应用于降低地下水位，保障基础施工的顺利进行。
本文将介绍真空井点降水施工方案及其实施步骤。
二、真空井点降水施工方案2.1 原理真空井点降水技术是利用负压气体将井筒内的水在地表处抽取至外部，从而使井筒内形成真空状态，降低地下水位。
通过管道和抽水设备将地下水抽取到外部排放，达到降水的目的。
2.2 施工准备在进行真空井点降水施工前，需要进行严格的施工准备工作，包括调查勘测、设计方案、设备购置、施工人员培训等。
确保施工过程顺利进行。
2.3 施工步骤1.井筒布置：根据设计方案确定井筒布置位置，在地下钻探井筒。
2.管道连接：连接井筒内部管道和抽水设备，确保管道畅通，无泄漏。
3.真空井施工：利用抽水设备对井筒内的水进行抽取，形成真空状态。
4.监测和调整：定期监测井筒内的水位变化，及时调整抽水设备的工作状态，保证降水效果。
5.施工结束：当地下水位降至规定的高度时，结束抽水工作，完成真空井点降水施工。
三、施工注意事项1.安全第一：施工过程中严格遵守安全操作规程，确保施工人员安全。
2.设备检查：保证抽水设备及管道的正常运行，定期检查维护。
3.环境保护：抽取的地下水需合理排放，避免对环境造成污染。
4.未来利用：降水后的地下水可以进行处理后再利用，实现资源的循环利用。
四、总结真空井点降水技术在城市基础施工中具有重要的应用价值，通过科学的施工方案和严格的施工操作，可以有效降低地下水位，提高基础施工的顺利进行。
在今后的工程中，真空井点降水技术将会得到更广泛的应用和推广，为城市建设发展提供有力支持。
以上是关于真空井点降水施工方案的全部内容，希望能对相关工程实践有所帮助。

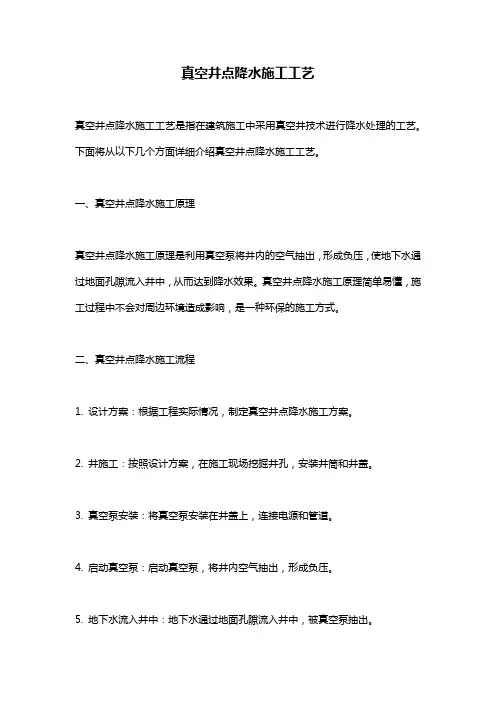

真空井点降水施工工艺
真空井点降水施工工艺
真空井点降水施工工艺是指在建筑施工中采用真空井技术进行降水处理的工艺。
下面将从以下几个方面详细介绍真空井点降水施工工艺。
一、真空井点降水施工原理
真空井点降水施工原理是利用真空泵将井内的空气抽出，形成负压，使地下水通过地面孔隙流入井中，从而达到降水效果。
真空井点降水施工原理简单易懂，施工过程中不会对周边环境造成影响，是一种环保的施工方式。
二、真空井点降水施工流程
1. 设计方案：根据工程实际情况，制定真空井点降水施工方案。
2. 井施工：按照设计方案，在施工现场挖掘井孔，安装井筒和井盖。
3. 真空泵安装：将真空泵安装在井盖上，连接电源和管道。
4. 启动真空泵：启动真空泵，将井内空气抽出，形成负压。
5. 地下水流入井中：地下水通过地面孔隙流入井中，被真空泵抽出。
6. 排水处理：将抽出的地下水进行处理，达到排放标准。
三、真空井点降水施工优点
1. 施工过程简单：真空井点降水施工过程简单易行，不需要大量设备和人力，降低了施工成本。
2. 降水效果好：真空井点降水施工效果好，能够快速降低地下水位，保证施工安全。
3. 环保节能：真空井点降水施工过程中不会对周边环境造成影响，是一种环保节能的施工方式。
四、真空井点降水施工注意事项
1. 设计方案要合理：真空井点降水施工方案要根据工程实际情况制定，合理设计井孔位置和井筒尺寸。
2. 施工现场要安全：施工现场要设置安全防护措施，避免施工人员和周边环境受到影响。
3. 真空泵要维护：真空泵要定期维护保养，确保正常运转。
以上就是关于真空井点降水施工工艺的介绍，希望能对您有所帮助。
真空降水施工方案

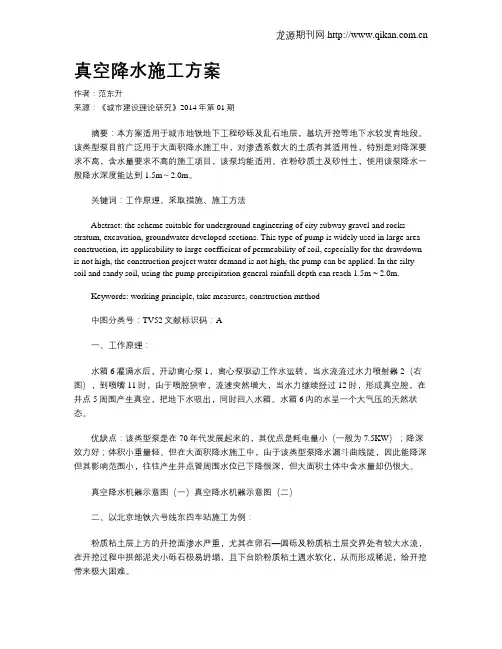

真空降水施工方案作者：范东升来源：《城市建设理论研究》2014年第01期摘要：本方案适用于城市地铁地下工程砂砾及乱石地层，基坑开挖等地下水较发育地段。
该类型泵目前广泛用于大面积降水施工中，对渗透系数大的土质有其适用性，特别是对降深要求不高，含水量要求不高的施工项目，该泵均能适用。
在粉砂质土及砂性土，使用该泵降水一般降水深度能达到1.5m～2.0m。
关键词：工作原理、采取措施、施工方法Abstract: the scheme suitable for underground engineering of city subway gravel and rocks stratum, excavation, groundwater developed sections. This type of pump is widely used in large area construction, its applicability to large coefficient of permeability of soil, especially for the drawdown is not high, the construction project water demand is not high, the pump can be applied. In the silty soil and sandy soil, using the pump precipitation general rainfall depth can reach 1.5m ~ 2.0m.Keywords: working principle, take measures, construction method中图分类号：TV52文献标识码：A一、工作原理：水箱6灌满水后，开动离心泵1，离心泵驱动工作水运转，当水流流过水力喷射器2（右图），到喷嘴11时，由于喷腔狭窄，流速突然增大，当水力继续经过12时，形成真空腔，在井点5周围产生真空，把地下水吸出，同时回入水箱。
真空降水方案
降水施工方案一、工程概况1、项目基本概况：外电真空降水2、场地工程地质条件：吹填及回填场地。
3、本工程各项工程量统计如下：二、编制依据：（1）《建筑地基处理技术规范》（JGJ79-2002）；三、开挖降水处理方案1、施工工艺及施工参数介绍经现场明开挖,结果为直接开挖不能满足现场施工条件，我司将采用真空降水的施工方法对现场进行降水施工。
(1)井点降水在开挖施工后，先进行井点降水（真空度-0.03MPa～-0.06MPa），有效降水（水位低于槽底地下不小于0.5m）后进行开挖，若开挖后遇到明水采用明排水法。
2、总体的施工顺序为：1．井点降水施工，外设明排水；2．开挖区内水位降水至槽底地以下0.5m处；3．进行开挖，留另降水管降水直到基坑回填结束；四、施工工艺1、井点降水施工1.1施工准备选择总管铺设位置，考虑真空泵的功率及能负担集水总管的长度，确定抽水水流方向及出水口位置，抽水泵位置的安放宜选择在同一侧，布置抽水泵安放位置的选择，在放置泵的方向外侧开挖集水槽排水。
抽水总管为直径50mmPVC管，插入井管为直径20mmPVC管，总管与井管的连接采用软塑管，各种规格的管材分类码放整齐。
1.2井点降水工艺流程井点降水工艺流程图1.3井点埋设（1）测放井点用钢尺测放井点，定位井管点用竹签插入地下做好标识。
经复测合格后的井点报监理方和甲方验收、确认。
（2）埋设井点井管为50mm直径PVC管，井管下端为滤管，滤管长0.6m，管壁上钻有φ8mm的星棋状排列滤孔，为避免滤孔堵塞，管壁外包尼龙丝布作为滤网，在滤网外再围一段螺旋形铁丝，将滤网固定在滤管上，防止滤网脱落或下滑，保护滤管。
井点管埋设采用导杆冲枪式水冲法成孔。
导杆式冲枪的由高压水泵、两端开口带有变径的镀锌铁管、高压橡胶软管等组成。
将冲枪枪口端略插入地面下，开启冲枪水泵，枪口喷射高压水流冲击土体成孔，枪体跟进枪头下沉，一直达到设计孔深。
成孔及井管的倾斜度≤50，成孔深度略深于井点管长度，井点管的长度应满足设计要求。
真空井点降水施工方案
降水施工方案施工单位：唐山市丰南区永诚隆土石方工程处一、工程概况1、项目基本概况：唐山LNG外电真空降水2、场地工程地质条件：唐山LNG场内吹填及回填场地。
3、本工程各项工程量统计如下：二、编制依据：（1）《建筑地基处理技术规范》（JGJ79-2002）；三、开挖降水处理方案1、施工工艺及施工参数介绍经现场明开挖,结果为直接开挖不能满足现场施工条件，我司将采用真空降水的施工方法对现场进行降水施工。
降水区施工参数设定表(1)井点降水在开挖施工后，先进行井点降水（真空度-0.03MPa～-0.06MPa），有效降水（水位低于槽底地下不小于0.5m）后进行开挖，若开挖后遇到明水采用明排水法。
2、总体的施工顺序为：1．井点降水施工，外设明排水；2．开挖区内水位降水至槽底地以下0.5m处；3．进行开挖，留另降水管降水直到基坑回填结束；四、施工工艺1、井点降水施工1.1施工准备选择总管铺设位置，考虑真空泵的功率及能负担集水总管的长度，确定抽水水流方向及出水口位置，抽水泵位置的安放宜选择在同一侧，布置抽水泵安放位置的选择，在放置泵的方向外侧开挖集水槽排水。
抽水总管为直径50mmPVC管，插入井管为直径20mmPVC管，总管与井管的连接采用软塑管，各种规格的管材分类码放整齐。
1.2井点降水工艺流程井点降水工艺流程图1.3井点埋设（1）测放井点用钢尺测放井点，定位井管点用竹签插入地下做好标识。
经复测合格后的井点报监理方和甲方验收、确认。
（2）埋设井点井管为50mm直径PVC管，井管下端为滤管，滤管长0.6m，管壁上钻有φ8mm的星棋状排列滤孔，为避免滤孔堵塞，管壁外包尼龙丝布作为滤网，在滤网外再围一段螺旋形铁丝，将滤网固定在滤管上，防止滤网脱落或下滑，保护滤管。
井点管埋设采用导杆冲枪式水冲法成孔。
导杆式冲枪的由高压水泵、两端开口带有变径的镀锌铁管、高压橡胶软管等组成。
将冲枪枪口端略插入地面下，开启冲枪水泵，枪口喷射高压水流冲击土体成孔，枪体跟进枪头下沉，一直达到设计孔深。
井点降水真空泵施工方法
井点降水真空泵施工方法一、施工准备1、施工机具(1)滤管：Φ38～55mm，壁厚3.0mm无缝钢管或镀锌管，长2.Om左右，一端用厚为4.0mm钢板焊死，在此端1.4m长范围内，在管壁上钻中15m的小圆孔，孔距为25mm，外包两层滤网，滤网采用编织布，外再包一层网眼较大的尼龙丝网，每隔50～60mm用lO号铅丝绑扎一道，滤管另一端与井点管进行联结。
(2)井点管：Φ38～55mm，壁厚为3.0mm无缝钢管或镀锌管。
(3)连接管：透明管或胶皮管与井点管和总管连接，采用8号铅丝绑扎，应扎紧以防漏气。
(4)总管：Φ75～102mm钢管，壁厚为4mm，用法兰盘加橡胶垫圈连接，防止漏气、漏水。
(5)抽水设备：根据设计配备离心泵、真空泵或射流泵，以及机组配件和水箱。
(6)移动机具：自制移动式井架(采用振冲机架旧设备)、牵引力为6t的绞车。
(7)凿孔冲击管：Φ219×8mm的钢管，其长度为10m。
(8)水枪：Φ50×5mm无缝钢管，下端焊接一个Φ16mm的枪头喷嘴，上端弯成大约直角，且伸出冲击管外，与高压胶管连接。
(9)蛇形高压胶管：压力应达到1.50MPa以上。
(10)高压水泵：100TSW一7高压离心泵，配备一个压力表，作下井管之用。
2、材料粗砂与豆石，不得采用中砂，严禁使用细砂，以防堵塞滤管网眼。
3、技术准备(1)详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题和采取的对策。
(2)凿孔设备与抽水设备检查。
4、平整场地为了节省机械施工费用，不使用履带式吊车，采用碎石桩振冲设备的自制简易车架，因此场地平整度要高一些，设备进场前进行场地平整，以便于车架在场地内移动。
二、井点安装1、安装程序井点放线定位安装高位水泵凿孔安装埋设井点管布置安装总管井点管与总管连接安装抽水设备试抽与检查正式投入降水程序。
2、井点管埋设(1)根据建设单位提供测量控制点，测量放线确定井点位置，然后在井位先挖一个小土坑，深大约500mm，以便于冲击孔时集水，埋管时灌砂，并用水沟将小坑与集水坑连接，以便于排泄多余水。
真空井点降水施工方案
真空井点降水施工方案1. 引言真空井点降水是土木工程中常用的降水方法之一，旨在降低地下水位，保障施工安全。
本文将介绍真空井点降水的施工方案，包括施工前的准备工作、施工过程的步骤和注意事项。
2. 施工前准备在开始真空井点降水工程前，需要进行一系列的准备工作，以确保施工的顺利进行。
2.1 地质勘察在选择真空井点降水的施工位置前，需要进行地质勘察，了解地下水位、土层厚度、土层渗透性等关键信息。
这些信息将有助于确定真空井的布设位置和施工方案。
2.2 设计方案根据地质勘察结果，结合实际施工需要，确定真空井点降水的设计方案。
设计方案应包括真空井的数量、布设位置和间距，以及真空系统的选型等。
2.3 材料准备根据设计方案所需的材料清单，准备好所需的真空井管、真空泵以及相关配件和管材等。
同时，确保材料的质量符合相关标准要求。
2.4 施工人员培训对于施工人员，需要进行相关培训，确保他们了解真空井点降水的施工原理、操作流程和安全事项等。
同时，施工人员应具备相关证书，确保他们拥有必要的技能和资质。
3. 施工步骤3.1 真空井布设根据设计方案确定的位置和间距，在施工现场进行真空井的布设。
确保真空井与需要降水的区域之间的距离适当，并保证真空井之间的布设间距均匀。
3.2 管线铺设根据设计方案，铺设真空井系统所需的管线。
确保管线的连接牢固，避免泄漏。
对于长距离的管线，可以考虑使用压缩接头，以减少管道的损耗。
3.3 真空泵安装将真空泵安装在预定位置上，并与真空井系统的管线连接好。
确保泵的安装稳固，并检查各个连接部位的密封性。
3.4 启动系统在铺设完管线和安装好真空泵后，进行系统启动。
通过控制台上的按钮或开关，启动真空泵，观察系统是否正常运行，并检查真空井是否被抽通。
如果有异常情况，应及时检查并排除故障。
3.5 监测和维护在真空井点降水的施工过程中，需要定期对降水效果进行监测和记录。
如果发现降水效果不理想或有其他异常情况，应及时调整施工方案或进行维护。
真空轻型井点降水技术交底
新建原州区至王洼铁路
程儿山隧道
施工技术交底书
洞口名称：1#斜井交底编号： JSJD-X1-01;
底深0.5～1.0m。
在井管与孔壁间及时用洁净中粗砂填灌密实均匀，地面以下1m 范围内用粘土封孔。
5.井点使用
井点使用前应进行试抽水，确认无漏水、漏气等异常现象后，应保证连续不断抽水。
应备用双电源，以防断电。
二、安全生产要求
1.施工用机械、设备完好、清洁，安全操作规程齐全，操作人员持证上岗，并熟悉机械性能和工作条件。
2.拉电源时，严禁将电线直接勾挂在闸刀上或直接插入插座内使用，必须用插头连接。
3.由于井点降水处于湿工作状态下，电源安全装置须达到三级保护要求。
三、质量标准
1.在抽水过程中，应经常检查和调节离心泵的出水阀门以控制流水量，当地下水位降到所要求的水位后，减少出水阀门的出水量，尽量使抽吸与排水保持均匀。
2.真空度是轻型井点降水能否顺利进行降水的主要技术指数，现场设专人经常观测，若抽水过程中发现真空度不足，应立即检查整个抽水系统有无漏气环节，并应及时排除。
3.在抽水过程中，特别是开始抽水时，应检查有无井点管淤塞的死井，可通过管内水流声、管子表面是否潮湿等方法进行检查。
如“死井”数量超过10％，则严重影响降水效果，应及时采取措施，采用高压水反复冲洗处理。
4.严格确保按设计要求的尺寸进行加工、间距及角度布孔。
编制: 复核: 签收：
施工技术交底培训会签单
工点名：1#斜井交底编号： JSJD -X1-01;附。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
真空降水施工方案
摘要：本方案适用于城市地铁地下工程砂砾及乱石地层，基坑开挖等地下水较发育地段。
该类型泵目前广泛用于大面积降水施工中，对渗透系数大的土质有其适用性，特别是对降深要求不高，含水量要求不高的施工项目，该泵均能适用。
在粉砂质土及砂性土，使用该泵降水一般降水深度能达到1.5m～2.0m。
关键词：工作原理、采取措施、施工方法
Abstract: the scheme suitable for underground engineering of city subway gravel and rocks stratum, excavation, groundwater developed sections. This type of pump is widely used in large area construction, its applicability to large coefficient of permeability of soil, especially for the drawdown is not high, the construction project water demand is not high, the pump can be applied. In the silty soil and sandy soil, using the pump precipitation general rainfall depth can reach 1.5m ~ 2.0m.
Keywords: working principle, take measures, construction method
一、工作原理：
水箱6灌满水后，开动离心泵1，离心泵驱动工作水运转，当水流流过水力喷射器2（右图），到喷嘴11时，由于喷腔狭窄，流速突然增大，当水力继续经过12时，形成真空腔，在井点5周围产生真空，把地下水吸出，同时回入水箱。
水箱6内的水呈一个大气压的天然状态。
优缺点：该类型泵是在70年代发展起来的，其优点是耗电量小（一般为7.5KW）；降深效力好；体积小重量轻。
但在大面积降水施工中，由于该类型泵降水漏斗曲线陡，因此能降深但其影响范围小，往往产生井点管周围水位已下降很深，但大面积土体中含水量却仍很大。
真空降水机器示意图（一）真空降水机器示意图（二）
二、以北京地铁六号线东四车站施工为例：
粉质粘土层上方的开挖面渗水严重，尤其在卵石—圆砾及粉质粘土层交界处有较大水流，在开挖过程中拱部泥夹小砾石极易坍塌，且下台阶粉质粘土遇水软化，从而形成稀泥，给开挖带来极大困难。
现场开挖地质揭示情况
三、采取措施
德国产GP150M-60型真空降水泵。
（一）施工方法
1.在导洞边墙卵石--卵石与粉质粘土层分界面处打设Φ120钢管，管长
2.5m，纵向间距为1.5m，倾斜10°。
2. 钢管通过一根软管相连，钢管端部设有喷水孔，由操作工人手持钢管在集水管位置上下抽动，直至成孔，成孔深度一般比井点管深度0.5m，并做左右上下摆动，成孔后立即拔出Φ120冲水管，插入Φ42井点管，防止坍塌。
3.井点管放入完成后，向孔周边内灌入滤料，保证流水畅通。
井点管四周设置滤水管，端头用铁板封口并用滤网包裹，接入如图所示2号管上。
（二）号管接入真空泵上的1号管上，然后通过真空吸水泵将集水管内水抽出，从而达到降低导洞四周地下水位的效果，保证了导洞的干燥无水。
布孔示意图（一）布孔示意图（二）
根据本工程详勘报告，东四车站施工横通道及小导洞均存在一层残留水，且此层残留水降水无法疏干，避免残留水在整个掌子面到处流淌，为保证其他工作面无水施工，根据实际现场情况采取引排措施。
四、真空降水施工方法
（一）密封性检验
每根井点管埋设完成后应检查其渗水性能，检查方法为，在正常情况下，井点口应有地下水向外冒出；否则从井点管口向管内灌清水，看管内水下渗情况，如果下渗越快，说明该管质量优良。
Φ40的橡胶软管连接，两头用铁丝拧紧，外涂抹黄泥，以防漏气，最后连接真空水泵进行试抽。
试抽的主要目的是检查接头的质量，井点的出水状况，真空泵的运转情况，如发现漏水、漏气现象，应及时进行加固或采用黄泥封堵处理，因为漏气会影响整套系统的正常工作，影响整体的降水效果。
井点降水在使用时，要求不间断的连续抽水，真空泵旁侧必须配有备用发电机，一但停电，立即要进行恢复，否则可能造成导洞坍塌，井点降水的正常规律是“先大后小，先混后清”原则应立即检查纠正，在降水过程中，要派专人观测水的流量，对井点系统的维护观察。
五、人员安排
操作真空泵1人、埋设抽水管2人、电工1人、控制压力表1人、中隔板积
水和淤泥处理1人、详细记录、拍摄照片、观察掌子面变化情况1人。
六、真空降水效果分析
（一）根据目前真空泵施工降水情况分析，真空降水可以有效地疏干纵向2.5m，横向5m范围内残留水，实现局部范围内的无水作业。
（二）在做真空泵过程中存在工序衔接，在开挖4～5榀格栅时，需重新布置降水管埋设位置，布置及调试耗时近2个小时。
（三）真空泵对现场施工有一定的影响，且必须保证开挖的过程中，真空降水泵始终保持抽水状态，才能满足安全和质量，停止抽水后约在15分钟左右的时间残留水即可恢复抽水前状态。
（四）真空抽水人员安排：埋设抽水管2人、喷砼1人、控制压力表1人、中隔板积水和淤泥处理1人、详细记录、拍摄照片、观察掌子面变化情况1人。
