压力管道定义与划分

主题：压力管道定义：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

定义中有三层含义：1）压力：最高工作压力大于或者等于0.1MPa（表压）。

2）管径：公称直径大于25mm的管道。

3）介质：a.气体、液化气体、蒸汽介质; b.可燃、易爆、有毒、有腐蚀性液体介质;c.最高工作温度高于或者等于标准沸点的液体介质。

三种条件同时具备，为压力管道。

需四级签署的压力管道设计文件包括：GA1极、GC1级、GD1级。

四级签署设计文件：设备布置图、管道布置图、应力计算书等。

其余压力管道均三级签署。

符合下列条件之一的长输管道为GA1极：1）输送有毒、可燃易爆气体介质，最高工作压力＞4.0MPa的长输管道2）输送有毒、可燃易爆液体介质，最高工作压力大于或者等于6.4MPa并且输送距离≥200Km的长输管道。

GA2极：GA1极以外的长输（油气）管道为GA2极。

符合下列条件之一的工业管道为GC1极：1）输送GB5044<职业性接触毒物危害程度分级》中，毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道2）输送GB50160－1999《石油化工企业设计防火规范》及GB50016－2006<建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），且设计压力P≥4.0MPa的管道。

3）输送流体介质并且设计压力P≥10.0MPa，或者设计压力P ≥4.0MPa且设计温度≥400°C的管道。

GC2级介质毒性危害程度，火灾危险性（可燃性）设计压力和设计温度小于GC1级规定以外的；GC3级规定以外的压力管道。

GC3级输送无毒、非可燃流体介质，设计压力小于或等于 1.0MPa，并且设计温度大于－200 C小于1850C的管道流体分类A1类流体：剧毒流体（极度危害）A2类流体：有毒流体（高度、中度、轻度危害）B 类流体：可燃流体C 类流体：不包括D类流体的不可然、无毒的流体D 类流体：不可然、无毒设计压力≤1.0MPa、设计温度在－20－186°C之间的流体。

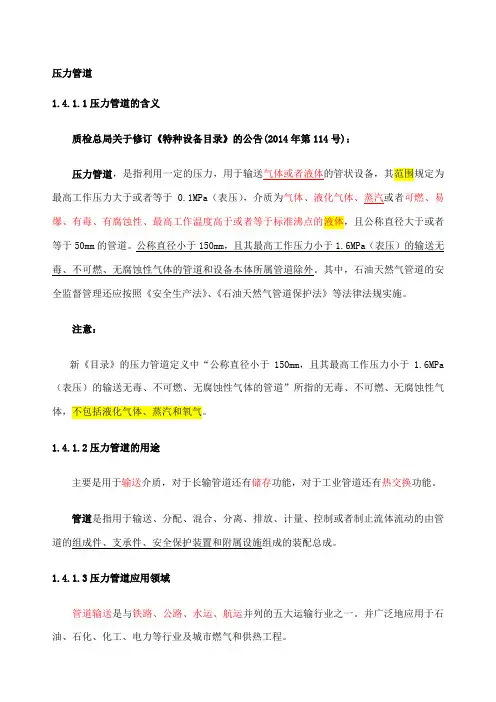

压力管道的分类、分级

压力管道1.4.1.1压力管道的含义质检总局关于修订《特种设备目录》的公告(2014年第114号)：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压），介质为气体、液化气体、蒸汽或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体，且公称直径大于或者等于50mm的管道。

公称直径小于150mm，且其最高工作压力小于1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体的管道和设备本体所属管道除外。

其中，石油天然气管道的安全监督管理还应按照《安全生产法》、《石油天然气管道保护法》等法律法规实施。

注意：新《目录》的压力管道定义中“公称直径小于150mm，且其最高工作压力小于1.6MPa （表压）的输送无毒、不可燃、无腐蚀性气体的管道”所指的无毒、不可燃、无腐蚀性气体，不包括液化气体、蒸汽和氧气。

1.4.1.2压力管道的用途主要是用于输送介质，对于长输管道还有储存功能，对于工业管道还有热交换功能。

管道是指用于输送、分配、混合、分离、排放、计量、控制或者制止流体流动的由管道的组成件、支承件、安全保护装置和附属设施组成的装配总成。

1.4.1.3压力管道应用领域管道输送是与铁路、公路、水运、航运并列的五大运输行业之一。

并广泛地应用于石油、石化、化工、电力等行业及城市燃气和供热工程。

⑴种类多，数量大，标准多，设计、制造、安装、应用管理环节多；⑵长细比大，跨越空间大，边界条件复杂；⑶布置方式多样，现场安装条件差，工作量大；⑷材料应用种类多，选用复杂；⑸失效的模式多样，失效概率大；⑹实施检验检测的难度大。

1.4.1.5压力管道的敷设方式地上敷设（宜采用架空敷设）地下敷设（宜采用直埋敷设）管沟敷设埋地输气管道施工一般工序：测量放线，清除障碍，修施工便道，开挖管沟，管道防腐绝缘（一般在厂内预制），防腐钢管的运输，布管，管道组装焊接，无损检测，防腐层补口、补伤、检漏（电火花），管道下沟，回填，分段试压，全线联通，通球扫线，站间试压，干燥、置换，标志桩预制安装及竣工验收，地面防腐层检漏等。

压力管道的定义及等级划分

压力管道的定义及等级划分1.压力管道定义？答：根据《特种设备安全监察条例》对压力管道的界定：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

在生产、生活中使用的可能引爆和中毒等危险性较大的特种设备及管道。

1）输送GB5044《职业性接触毒物性危害程度分级》中规定的程度为极度危害介质的管道；2）输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道；3）最高工作压力不小于0.1MPa（表压，下同）输送介质为气（汽）体及液化气体的管道；4）最高工作压力不小于0.1MPa（表压，下同）输送介质为可燃、易爆、有毒以及腐蚀性或高温工作温度不小于标准沸点的液体管道；5）上述四项规定管道的附属设施。

2.压力管道的分类：管道分类一般可以按主体材料、敷设装置、输送介质特性和用途等管道使用特性进行分类。

压力管道按其用途划分为工业管道、公用管道和长输管道。

工业管道系指企业、事业单位所属的用于输送工艺介质的管道、公用工程管道及其它辅助管道。

包括延伸出工厂边界线，但归属企、事业单位管辖的工艺管道。

公用管道系指城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道。

长输管道系指产地、储存库、使用单位间用于输送商品介质的管道。

3.压力管道的级别划分：3.1长输管道为GA类，级别划分为：3.1.1符合下列条件之一的长输管道为GAl级：(1)输送有毒、可燃、易爆气体介质，设计压力P＞1．6 MPa的管道；(2)输送有毒、可燃、易爆液体流体介质，输送距离（输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离）≥ 200km 且管道公称直径DN≥300mm的管道；(3)输送浆体介质，输送距离≥50km且管道公称直径DN≥150mm的管道。

压力管道定义

压力管道定义 Company number【1089WT-1898YT-1W8CB-9UUT-92108】
压力管道最新定义：
符合此规定的为压力管道，其余的不属于压力管道。

压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压），介质为气体、液化气体、蒸汽或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体，且公称直径大于或者等于50mm的管道。

公称直径小于150mm，且其最高工作压力小于1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体的管道和设备本体所属管道除外。

其中，石油天然气管道的安全监督管理还应按照《安全生产法》、《石油天然气管道保护法》等法律法规实施。

根据以上定义可知：
1、公称直径小于50mm的管道，不论介质、压力、温度均不属于压力管道；
2、介质为无毒、不可燃、无腐蚀性且最高工作温度低于标准沸点的液体管道均不属于压力管道。

（工程中常见介质：循环水、生活水、低温脱盐水等）
3、公称直径大于等于50mm，但小于150mm，且其最高工作压力小于
1.6Mpa的输送无毒、不可燃、无腐蚀性气体的管道不属于压力管道。

（工程中常见介质为：低压蒸汽、仪表风、工业风、低压氮气等。

）
公称直径大于等于150mm或最高工作压力大于等于1.6MPa的上述介质管道属于压力管道。

4、设备本体管道属于设备管理范畴，不属于压力管道。

压力管道的定义及概念详解

压力管道的定义及概念详解更新时间：2008-11-19 7:43:00《特种设备安全监察条例》对压力管道的定义是：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

这就是说，现在所说的“压力管道”，不但是指其管内或管外承受压力，而且其内部输送的介质是“气体、液化气体和蒸汽”或“可能引起燃爆、中毒或腐蚀的液体”物质。

这里所谓能燃爆、能中毒或有腐蚀性，具有如下内涵：介质的燃爆性：即介质具有可燃性和爆炸性，在一定条件下能引起燃烧或爆炸，酿成火灾和破坏。

这些介质包括可燃气体、液化烃和可燃液体等有火灾危险性的物质，也包括容易引起爆炸的高温高压介质如蒸汽、超过标准沸点的高温热水、压缩空气和其他压缩气体等。

其中，可燃介质的火灾危险性根据《石油化工企业设计防火规范》 GB50160和《建筑设计防火规范》GBJ16，共分为甲、乙、丙三类。

其中甲、乙类可燃气体与空气混合物的爆炸下限（体积）分别规定为：甲类可燃气体：＜10%；乙类可燃气体：≥10%。

甲、乙和丙类可燃液体的分类见表1。

表1 液化烃、可燃液体的火灾危险性分类注：闪点低于45 ℃的液体称为易燃液体；闪点低于环境温度的液体称为易爆液体。

在GBJ16的规定中，属于甲类火灾危险性的可燃介质（或生产过程）还有：常温下能自行分解或在空气中氧化即能导致自燃或爆炸的物质；常温下受到水或蒸汽作用能产生气体并引起燃烧或爆炸的物质；遇酸、受热、撞击、摩擦、催化及遇有机物或硫磺等易燃的无机物，极易引起燃烧或爆炸的强氧化剂；受撞击、摩擦或与氧化剂、有机物接触时能引起燃烧或爆炸的物质；以及在密闭设备内操作温度等于或超过物质本身自燃点的生产。

属于乙类火灾危险性的介质主要是指不属于甲类火灾危险性的氧化剂和化学易燃固体，以及助燃气体。

gb20801.1压力管道规范+工业管道+第1部分：总则

1 范围1.1 GB/T 20801.1-2006 “压力管道规范－工业管道”规定了工业金属压力管道的基本安全要求。

GB/T 20801.1-2006系“压力管道规范－工业管道”的第1部分，规定了工业金属管道的适用范围和管道分级。

1.2本规范适用于工艺装置、辅助装置以及界区内公用工程所属的压力管道。

1.3 “压力管道”系指最高工作压力大于或等于0.1MPa的气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质，且公称直径大于25mm 的管道。

公称直径小于或等于25mm、最高工作压力低于0.1MPa或真空、不可燃、无毒、无腐蚀性的液体承压管道亦可参照采用本规范，但不属于安全监察范围，且不列入管道分级。

1.4本规范未考虑对已投入使用的管道进行改造、检查、检验、试验、维护和修理的适用性。

1.5本规范不适用范围如下：a) 公称压力PN420以上的管道；b) 发生事故时会导致放射性辐射的管道，如核工业装置的管道；c) 石油、天然气、地热等勘探和采掘装置的管道；d) 钢铁工业冶炼设备的管道；e) 电气、电讯的专用管道；f) 移动设备上的压力管道如汽车、轮船、飞机等；g) 城镇市政公用设施管道；h) 油气输送管道和油气田内部集输管道；i) 定型设备如泵、压缩机和其它输送或加工流体设备的内部管道以及设备的外接管口；j) 采暖通风专业的管道；k) 水电站的专用压力管道，如引水管、导水渠等；l) 火力发电厂汽水管道。

2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注明年号的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。

然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注年号的引用文件，其最新版本适用于本规范。

GBJ16－1987 建筑设计防火规范GB/T 20801.2－2006 压力管道规范－工业管道第2部分材料GB/T 20801.3－2006 压力管道规范－工业管道第3部分设计与计算GB/T 20801.4－2006 压力管道规范－工业管道第4部分制作与安装GB/T 20801.5－2006 压力管道规范－工业管道第5部分检验与试验GB/T 20801.6－2006 压力管道规范－工业管道第6部分安全防护GB 50160－1992 石油化工企业设计防火规范HG 20660－2000 压力容器中化学介质毒性危害和爆炸危险程度分级3 术语和定义3.1 管道 Piping用以输送、分配、混合、分离、排放、计量或截止流体流动的管道组成件总成。

TSG-D001-2009-压力管道安全技术监察规程——工业管道(高清晰版)

TSG D0001-2009压力管道安全技术监察规程——工业管道Pressure Pipe Safety Technology Supervision Regulation for Industrial Pressure Pipe中华人民共和国国家质量监督检验检疫总局颁布2009年5月8日压力管道安全技术监察规程——工业管道第一章总则第一条为了保证工业管道的安全运行，保障人民群众生命和财产安全，促进经济发展，根据《特种设备安全监察条例》，制定本规程。

第二条本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道（以下简称管道）。

（一）最高工作压力大于或等于0.1MPa（表压，下同）的；（二）公称直径（注1）大于25mm的；（三）输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的。

第三条本规程适用的管道范围如下：（一）管道元件，包括管道组成件（注2）和管道支承件（注3）；（二）管道元件间的连接接头、管道与设备或者装置连接的第一道连接接头（焊缝、法兰、密封件及紧固件等）、管道与非受压元件的连接接头；（三）管道所用的安全阀、爆破片装置、阻火器、紧急切断装置等安全保护装置。

注1：公称直径即公称通径、公称尺寸，代号一般用DN表示。

注2：管道组成件，用于连接或者装配成承载压力且密封的管道系统的元件，包括管子、管件、法兰、密封件、紧固件、阀门、安全保护装置以及诸如膨胀节、挠性接头，耐压软管、过滤器（如Y型、T型等）、管路中的节流装置（如孔板）和分离器等。

注3：管道支承件，包括吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、鞍座、滚柱、托座、滑动支座、吊耳、管吊、卡环、管夹、U形夹和夹板等。

第四条下列管道应当遵守其他有关安全技术规范的规定：（一）公称压力为42MPa以上的管道；（二）非金属管道。

第五条本规程不适用于下列管道：（一）电气、电讯专用的管道；（二）动力管道；（三）军事装备和核设施的管道；（四）海上设施和矿井井下的管道；（五）移动设备上的专用管道，如铁路机车、汽车、船舶、航空航天器等；（六）石油、天然气、地热等勘探和采掘装置的管道；（七）长输（油气）管道和油气田集输管道；（八）城镇市政公用设施的管道；（九）制冷空调设备本体所属的管道和采暖通风专业的管道；（十）其他特种设备安全技术规范管辖范围的管道。
