单表测电阻方法总结
测量电阻的常用方法
测量电阻的常用方法测量电阻是电工和电子工程师常常需要进行的一项工作。
电阻是电路中的关键元件之一，用于限制电流流过的路径，保护其他元件免受过大的电流损坏。
在电子设备的设计、维修和故障排除过程中，准确测量电阻是必不可少的。
常见的测量电阻的方法有以下几种：1. 俩线法：这是最简单、最常用的电阻测量方法。
只需将电阻表的两个测试引线连接到待测电阻的两端，读取电阻表上的数值即可。
这种方法适用于大多数情况下，但在测量较小的电阻值时，电阻表的内阻会对测量结果产生影响，需要注意这一点。
2. 四线法：四线法是一种更精确的电阻测量方法，它能够消除测试引线的电阻对测量结果的影响。
该方法利用两对测试引线，一对用于施加电流，另一对用于测量电压。
通过测量电流和电压的比值，可以得到准确的电阻值。
四线法常用于测量较小的电阻值，以及对精度要求较高的测量。
3. 桥式法：桥式法是一种利用电桥原理来测量电阻的方法。
电桥是由四个电阻和一个电源组成的电路，通过调节不同的电阻值，使得电桥平衡，即电桥的两个对角线上的电压相等。
根据电桥平衡的条件，可以计算出待测电阻的值。
桥式法适用于测量较小的电阻值，且对精度要求较高的情况。
4. 数字万用表：数字万用表是一种多功能的测试仪器，可以用于测量电阻、电压、电流等多种参数。
它通常具有自动量程切换、高精度和易于读数的特点。
使用数字万用表测量电阻时，只需将测试引线连接到待测电阻的两端，读取显示屏上的数值即可。
数字万用表广泛应用于电子维修、电路设计和科学实验等领域。
除了以上常用的测量方法，还有一些特殊情况下的电阻测量方法，如使用交流电源测量电阻、利用示波器测量电阻等。
这些方法在特定的应用场景下有其独特的优势和适用性。
在进行电阻测量时，还需要注意一些常见的问题。
首先，应确保电路中没有其他电源或电流干扰。
其次，要选择合适的测量范围，避免过大或过小的测量范围导致测量结果不准确。
此外，还应注意测试引线的连接是否牢固，以及电阻表的使用方法是否正确。
电阻的检测方法和步骤
电阻的检测方法和步骤电阻是电子电路中最为常见的基础元件，对它的检测具有非常重要的意义，电阻的检测方法和步骤参考如下：一、主要的电阻检测方法：1.直接测量法直接测量法是最简单、最直接的电阻检测方法。
只需将万用表的红黑表笔分别接在电阻的两端，通过万用表读出电阻的阻值。
这种方法的精度取决于万用表的准确性和测量环境的一致性。
2.间接测量法如果电阻连接在电路中，无法直接测量，可以采用间接测量法。
通过测量电路中已知电阻和未知电阻的比例，可以计算出未知电阻的阻值。
这种方法需要先断开电路，然后将已知电阻和未知电阻串联或并联在一起，再通过测量已知电阻和未知电阻的电压或电流比例，计算出未知电阻的阻值。
3.比较法比较法是将待测电阻与已知阻值的基准电阻进行比较，通过比较两者的差值来计算待测电阻的阻值。
这种方法需要使用高精度的比较仪或电桥，可以获得更高的测量精度。
4.串联法如果电路中有多个电阻串联，可以通过测量其中一个电阻的阻值，计算出其他电阻的阻值。
这种方法需要断开电路，将已知阻值的电阻和未知阻值的电阻串联在一起，然后通过测量已知阻值电阻的电压或电流，计算出未知阻值电阻的阻值。
5.双臂电桥法双臂电桥法是一种比较专业的电阻测量方法，它可以测量小电阻和高精度的电阻。
双臂电桥法的基本原理是将待测电阻与已知阻值的精密电阻进行比较，通过电桥的平衡原理来计算待测电阻的阻值。
这种方法需要使用专门的双臂电桥仪器，测量精度高，适用于精密测量和高精度制造领域。
6.四探针法四探针法是一种常用的测量薄片材料的电阻的方法。
四探针由两个电流探针和两个电压探针组成，通过向电流探针施加电流，并测量电压探针之间的电压差，可以计算出材料的电阻值。
四探针法的优点是可以消除接触电阻和导线电阻的影响，同时不需要断开电路，适用于连续生产和在线检测。
二、电阻检测的主要步骤：1. 外观检查：这是电阻检测的第一步，主要检查电阻的外观是否有损坏，例如开裂、变色、烧焦等迹象。
测电阻的六种方法
THANKS FOR WATCHING
感谢您的观看
的电阻测量。
01
02
03
1. 确保电源电压稳定，避免 测量误差。
2. 选择合适的电流表和电压 表量程，避免测量超量程或
欠量程。
04
05
3. 在测量前检查已知电阻是 否准确可靠，以减小误差。
04 电桥法
定义与原理
定义
电桥法是一种利用电桥平衡原理来测量电阻的方法。
原理
电桥平衡时，比较臂电阻与被测电阻的阻值相等，通过测量比较臂电阻的数值 即可得出被测电阻的阻值。
操作步骤
准备测量仪器和工具，如电桥、电源、导线等。 调节电桥平衡，使电流表读数为零。
将比较臂电阻和被测电阻接入电桥电路中。
记录比较臂电阻的数值，并根据电桥平衡原理计算被测 电阻的阻值。
适用范围与注意事项
适用范围
适用于测量中、小电阻的阻值，具有较高的测量精度和灵敏 度。
注意事项
在测量前应检查仪器和工具是否完好，避免因仪器故障导致 测量误差；在测量过程中应保持电桥平衡，避免因外界干扰 导致测量误差；在测量结束后应及时整理仪器和工具，并做 好记录和保存工作。
定义与原理
• 替代法是用与被测电阻相等的已知电阻，通过与被测电阻 串联或并联，使电流或电压相等，从而得到被测电阻阻值 的测量方法。其原理基于欧姆定律和基尔霍夫定律。
操作步骤
1. 准备已知电阻和测量仪表， 如电压表、电流表等。
04
4. 记录此时仪表读数，根据欧 姆定律计算被测电阻阻值。
01 03
2. 将被测电阻接入电路中， 记录仪表读数。
2. 进行实际测量，记录相 关数据。
4. 考虑系统误差和偶然误 差，对测量结果进行评估。
测量电阻方法的总结

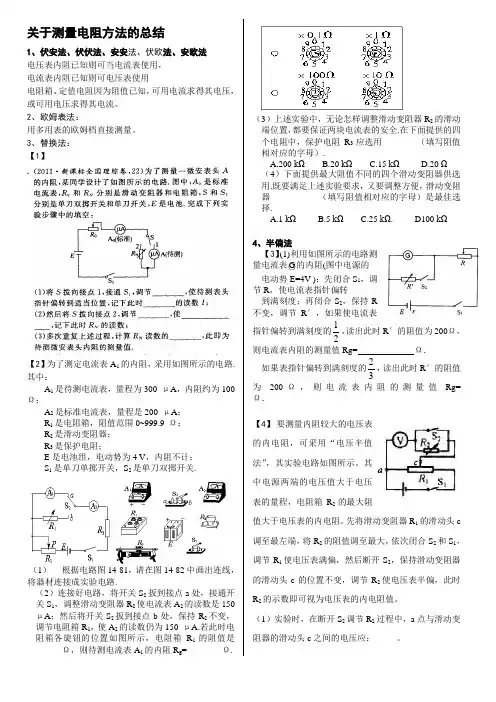

关于测量电阻方法的总结1、伏安法、伏伏法、安安法、伏欧法、安欧法电压表内阻已知则可当电流表使用，电流表内阻已知则可电压表使用电阻箱、定值电阻因为阻值已知，可用电流求得其电压，或可用电压求得其电流。
2、欧姆表法：用多用表的欧姆档直接测量。
3、替换法：【1】【2】为了测定电流表A1的内阻，采用如图所示的电路.其中：A1是待测电流表，量程为300 μA，内阻约为100 Ω；A2是标准电流表，量程是200 μA；R1是电阻箱，阻值范围0~999.9 Ω；R2是滑动变阻器；R3是保护电阻；E是电池组，电动势为4 V，内阻不计；S1是单刀单掷开关，S2是单刀双掷开关.（1）根据电路图14-81，请在图14-82中画出连线，将器材连接成实验电路.（2）连接好电路，将开关S2扳到接点a处，接通开关S1，调整滑动变阻器R2使电流表A2的读数是150 μA；然后将开关S2扳到接点b处，保持R2不变，调节电阻箱R1，使A2的读数仍为150 μA.若此时电阻箱各旋钮的位置如图所示，电阻箱R1的阻值是______Ω，则待测电流表A1的内阻R g=________Ω. （3）上述实验中，无论怎样调整滑动变阻器R2的滑动端位置，都要保证两块电流表的安全.在下面提供的四个电阻中，保护电阻R3应选用________（填写阻值相对应的字母）.A.200 kΩB.20 kΩC.15 kΩD.20 Ω（4）下面提供最大阻值不同的四个滑动变阻器供选用.既要满足上述实验要求，又要调整方便，滑动变阻器___________（填写阻值相对应的字母）是最佳选择.A.1 kΩB.5 kΩC.25 kΩ. D100 kΩ4、半偏法【3】(1)利用如图所示的电路测量电流表○G的内阻(图中电源的电动势E=4V )：先闭合S1，调节R，使电流表指针偏转到满刻度；再闭合S2，保持R不变，调节R′，如果使电流表指针偏转到满刻度的21，读出此时R′的阻值为200Ω，则电流表内阻的测量值Rg= Ω．如果表指针偏转到满刻度的32，读出此时R′的阻值为200Ω，则电流表内阻的测量值Rg= Ω．【4】要测量内阻较大的电压表的内电阻，可采用“电压半值法”，其实验电路如图所示。
测量电阻常用的6种方法

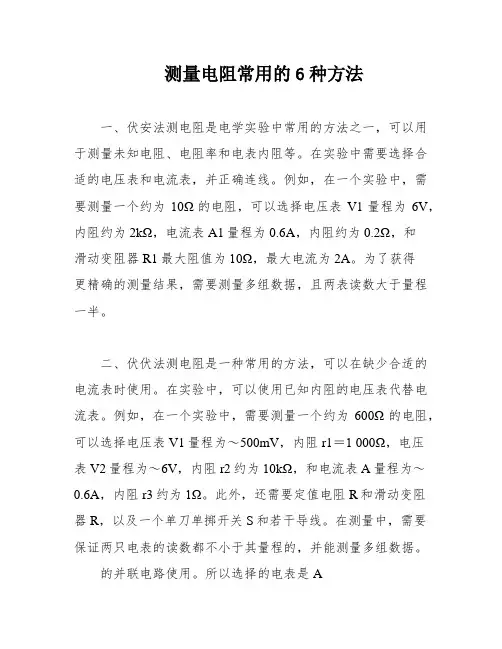

测量电阻常用的6种方法一、伏安法测电阻是电学实验中常用的方法之一，可以用于测量未知电阻、电阻率和电表内阻等。
在实验中需要选择合适的电压表和电流表，并正确连线。
例如，在一个实验中，需要测量一个约为10Ω的电阻，可以选择电压表V1量程为6V，内阻约为2kΩ，电流表A1量程为0.6A，内阻约为0.2Ω，和滑动变阻器R1最大阻值为10Ω，最大电流为2A。
为了获得更精确的测量结果，需要测量多组数据，且两表读数大于量程一半。
二、伏伏法测电阻是一种常用的方法，可以在缺少合适的电流表时使用。
在实验中，可以使用已知内阻的电压表代替电流表。
例如，在一个实验中，需要测量一个约为600Ω的电阻，可以选择电压表V1量程为～500mV，内阻r1＝1 000Ω，电压表V2量程为～6V，内阻r2约为10kΩ，和电流表A量程为～0.6A，内阻r3约为1Ω。
此外，还需要定值电阻R和滑动变阻器R，以及一个单刀单掷开关S和若干导线。
在测量中，需要保证两只电表的读数都不小于其量程的，并能测量多组数据。
的并联电路使用。
所以选择的电表是A12)实验原理图如下图所示：3)根据安安法测电阻的公式，可得到测量R x的表达式为：RxU1R＋r1I2r2I1I2R本文介绍了两种电路测量方法，一种是伏安法测量待测电阻阻值，另一种是半偏法测量电表内阻。
伏安法测量待测电阻阻值时，采用外接法，改装的电压表电压量程为2.6 V，滑动变阻器采用分压式接法。
为了保证电表读数不得小于量程的三分之一，电表应选择A、B。
半偏法测量电表内阻时，先不连接变阻箱或将变阻箱阻值调为零，使电流表或电压表的读数调至满偏，然后再串联或并联上电阻箱，调节电阻箱的阻值，使电表示数为满偏刻度的一半，则认为电阻箱的阻值与待测的电流表或电压表电阻相等。
具体操作步骤如下：对于测量电流表内阻：1.将电阻箱的电阻调到零；2.闭合S，调节R，使电流表达到满偏；3.保持R不变，调节R，使电流表示数为满偏刻度的一半；4.由上得到电流表内阻RA=R。
单表测电阻
（二）、例题讲解
1．用如图1所示的电路可以测量一个未知电阻的阻值，其中 Rx为待测电阻， R为电阻箱(符号 )，S为单刀双掷开关，R。为定值电阻。 某同学用该电路图1进行实验，主要步骤有： ①把开关S接b点，调节电阻箱，使电流表的示数为I； ②读出电阻箱的示数R； ③把开关S接a点，读出电流表的示数为I； ④根据电路图，连接实物，将电阻箱的阻值调至最大。 (1)上述步骤的合理顺序是____________________ (只需填写序 号)。 (2)步骤①中电阻箱调节好后示数如图乙所示，则它的示数为 _____Ω。若已知Ro的阻值为10Ω，则待测电阻的阻值为 _________Ω。 (3)本实验所采用的物理思想方法可以称为 ________________(填“控制变量法”或“等效替代法”)。
Rx =
Ux Ix
并联：Ix=I总－I0 或者：直接测得Ix
例题1： 例题 ：一个电流表，一个未知电阻 Rx ，一个已知阻值为R 的定值电阻，一 个电源，一个单刀双掷开关S（或者一个单 刀单掷）及导线若干。（以上器材均能满足 实验要求）
0
a S
Rx
b
R
A
R0
Rx
R0
S
A
三、课堂小结： 课堂小结：
什么叫等效替代法？
等效替代法： 等效替代法是指在研究某 一个物理现象和规律中，因实验本身的特 殊限制或因实验器材等限制，不可以或很 难直接揭示物理本质，而采取与之相似或 有共同特征的等效现象来替代的方法。
测电阻的六种方法
(2)
U2－U1R0r1 U1R0＋r1
U1为
电压表V1的读数，U2为电压表V2的读数，r1为电压表V1的内
阻，R0为定值电阻
方法三 安安法测电阻(电流表的灵活选用)
已知内阻的电流表可做电压表使用，在缺少合适的电压 表的情况下，常用电流表代替电压表使用，这是电学设计电 路的高频考点。
[例3] 用伏安法测定一个待测电阻Rx的阻值(阻值约为200 Ω)，实验室提供如下器材：
(2)a.实验前R2应该调节到最大，以保证电 表安全；c.替代法最简单的操作是让A2示数不变，则可直接从 R2的读数得到电流表的内阻值。
[答案] (1)图见解析 (2)a.最大 c．再次为I(或仍为I) R0
方法六 电桥法测电阻
在ab间接一灵敏电流计，如图所示，当其
读数为零时即Uab＝0，相当于ab间断路，此时
[例5] 电流表A1的量程为0～200 μA、内电阻约为500 Ω，现要测其内阻，除若干开关、导线之外还有器材如下：
电流表A2：与A1规格相同； 滑动变阻器R1：阻值0～20 Ω； 电阻箱R2：阻值0～9 999 Ω； 保护电阻R3：阻值约为3 kΩ； 电源：电动势E约1.5 V、内电阻r约2 Ω。
[解析]
(1)电路的最大电流为I＝
6V 600 Ω
＝0.01
A，电流表量程太大，可以把电压表V1并联一个定 值电阻改装成电流表，电压表选择V2即可，要求 测量多组数据，滑动变阻器需要分压式接法，电路如图所示。
(2)流过被测电阻的电流为I＝
U1 r1
＋
U1 R0
＝
U1R0＋r1 R0r1
，被测电
阻为Rx＝U2－I U1＝UU21－RU0＋1Rr10r1。 [答案] (1)测量电路见解析图
测量电阻阻值的八种方法
测电阻的八种方法①最直接的测电阻方法——多用电表测量法直接用欧姆表测量电阻简单快捷，但由于欧姆表的刻度不均，误差较大，只能粗略测量电阻.②最基础的测电阻方法——伏安法电流表外接法和内接法电路:这是电流表和电压表内阻都未知的情况下将就使用，都有原理设计误差。
如果电流表内阻已知，就意味着电流表分压已知，那就用电流表内接法，不用判断（大内偏大），无原理误差。
如果电压表内阻已知，就意味着电压表分流已知，那就用电流表外接法，不用判断（小外偏小），无原理误差。
③最精确的测电阻方法——等效替代法电路如图:④最灵活的测电阻方法（1）——安安法安安法核心也是伏安法，只是用安培表代替伏特表，所以安培表内阻必须知道。
电路如图:⑤最灵活的测电阻方法（2）——伏伏法伏伏法核心也是伏安法，只是用伏特表代替安培表，所以伏特表内阻必须知道。
电路如图：⑥测电流表内阻的专用方法——电流半偏法电路如图:⑦测电压表内阻的专用方法——电压半偏法电路如图:⑧利用比例关系测电阻的方法——电桥法电路如图所示:实验中调节电阻箱R₃，当电流计读数为零时，A、B两点的电势相等，R₁和R₃两端的电压相等，设为U₁。
同时R₂和Rₓ两端的电压也相等，设为U₂.根据欧姆定律有：U₁/R₁=U₂/R₂，U₁/R₃=U₃/Rₓ。
解得R₁/R₂=R₃/Rₓ，这就是电桥平衡的条件，可求出被测电阻Rₓ的阻值。
拓展方法：①伏阻法：本质上也是伏安法为基础，因为没有电流表，所以就将已知电阻与未知电阻串联，用电压表分别测出两电阻的电压，用已知电阻电流代替未知电阻电流。
实验步骤:（a）S闭合测出R₀的电压为U₀; I = U₀ /R₀（b）再测出Rx的电压为Uₓ ; I=Uₓ/Rₓ（c）Rₓ= Uₓ×R₀/U₀原理设计误差：忽略了Rₓ真实电流大于测量电流，所以真实值小于测量值。
变式：若没有定值电阻R₀,有一个最大阻值为R₀的滑动变阻器,测出待测电阻Rₓ(有电压表）实验步骤(1)P到a时电压表的示数为U₁;(2)P到b时电压表的示数为U₂;(3)则Rx= U₂×R₀/ (U₁-U₂)②安阻法1.只有电流表（无电压表）如何测电阻电路图：实验步骤:（1）S闭合测出R₀的电流为I₀; U=I₀*R₀（2）在测出Rₓ的电流为Iₓ ; U=Iₓ*Rₓ（3）Rₓ= I₀*R₀/Iₓ改进方案一：实验步骤:(1)S1合，S2开电流表的示数为I₁；（U=I₁*Rₓ）（2）S2合，S1开电流表的示数为I₂；（ U=I₂*R₀）（3）Rₓ= I₂*R₀/I₁改进方案二：实验步骤：（1）S1合S2开测出电流表的示数为I₁; U=I₁*Rₓ（2） S1、S2闭合测出电流表的示数为I₂； U=(I2₂–I₂) *R₀（3）则待测电阻Rₓ= （ I₂- I₁）R₀/ I₁2.若没有定值电阻R₀，有一个最大阻值为R₀的滑动变阻器,能否测出待测电阻Rₓ呢?（有电流表）实验步骤:(1)P到a时电流表的示数为Ia; U=Ia*Rₓ(2)P到b时电流表的示数为Ib; U=Ib*(Rₓ+R₀)(3)则Rx= Ib*R₀/(Ia-Ib)3.只有电流表和定值电阻串接测出待测电阻Rₓ实验步骤：（1）S1、S2合电流表的示数为I₁； U=I₁*Rₓ（2）S1合S2开电流表的示数为I₂； U=I₂*(Rₓ+R₀）（3）Rₓ=I₂*R₀/（I₁-I₂）。
