ERW钢管SAW钢管
ERW焊管和无缝钢管比较
ERW焊管和无缝钢管比较（经中石油西安管材所检测）1、外径公差ERW钢管：采用冷弯成型，通过0.6%减径完成定径，其工艺过程温度基本恒定在室温，因而外径控制准确、波动范围小，有利于杜绝黑皮扣；无缝钢管：采用热轧成型工艺，其定径是在8000C左右完成，钢管原材料成分、冷却条件以及轧辊的冷却状态等对其外径都有较大影响，因而外径控制难以准确，且波动范围较大。
2、壁厚公差ERW钢管：采用热轧带卷为原材料，现代热连扎厚度公差可以控制在0.05mm之内，而无缝钢管采用圆钢穿孔方式生产，壁厚偏差较大，随后的热轧可以部分消除壁厚不均匀性，但目前最先进的机组只能控制在±5～10%t以内，对应于8.94mm厚度的钢管。
无缝钢管：壁厚控制精度的极限是0.9mm。
3、椭圆度ERW钢管：采用冷弯成型，因而外径控制准确、波动范围小。
无缝钢管：采用热轧成型工艺，钢管原材料成分、冷却条件以及轧辊的冷却状态等对其外径都有较大影响，因而外径控制难以准确，且波动范围较大。
4、拉伸试验无缝钢管与ERW钢管的拉伸性能指标均符合API标准，但无缝钢管强度一般处于上限，塑性处于下限，相比较而言，ERW钢管强度指标处于最佳状态，塑性指标高于标准33.3%，原因为ERW钢管的原材料―热轧带卷的性能是依靠微合金化冶炼、炉外精炼以及控冷控轧等手段保证；无缝钢管主要依靠增加含碳量的手段，难以保证强度、塑性的合理匹配。
5、硬度ERW钢管的原材料―热轧带卷在轧制过程中控冷控轧精度极高，能够保证带卷各部分性能均匀。
6、晶粒体ERW钢管的原材料―热轧带卷采用的是宽厚连铸坯，有较厚的细晶表面凝固层，无柱状晶区及缩孔和疏松，成分偏差小、组织致密；在随后的轧制过程中，控冷控轧技术的应用进一步保证了原材料的晶粒度。
7、抗挤毁试验ERW钢管因其原材料、制管工艺的特点。
其壁厚均匀度、椭圆度远远优于无缝钢管，是抗挤毁性能高于无缝钢管的主要原因。
8、冲击试验由于ERW钢管母材的冲击韧性数倍于无缝钢管，焊缝处的冲击韧性是ERW钢管的关键，通过控制原材料杂质含量、纵剪毛刺高度与方向、成型边部形态、焊角、焊接速度、加热功率与频率、焊接挤压量、中频退伙温度与深度、空冷段长度等工艺参数保证了焊缝的冲击功达到母材的60%以上，如进一步优化，可实现焊缝冲击功接近母材，从而实现性能无缝化。
钢管、ERW参数
冷加工油套管
生产工艺特点：
生产工艺特点：
可以破坏钢锭的铸造组织，细化钢材晶粒，并消除显微组织缺陷，从而使钢材组织密实，力学性能得到改善。
这种改善主要体现在沿轧制方向上，从而使钢材在一定程度上不再是各向同性体。
浇注时形成的气泡、裂纹和疏松，也可在高温和压力作用下被焊合。
生产工艺特点：
ERW焊管特殊的成型工艺可以生产高精度超薄壁钢管；通过正火热处理可改善焊接区的组织，使焊接区的组织、成分和硬度与母材接近，确保焊缝横向冲击功与母材冲击功基本保持一致；且残余应力低，壁厚均匀、椭圆度控制较好，光管的几何尺寸公差小；油田可依据本厂产品的几何尺寸公差，改进管柱设计，降低钢级，减少用管重量，降低采油成本等。
ERW钢管SAW钢管
SAW钢管全称Submerged Arc Welding Steel Pipe 埋弧焊钢管它是一种使用埋弧焊接工艺制造的钢管，该工艺产生的电流密度非常高，焊剂层防止了热量的快速散失，并将其集中在焊接区域内。
埋弧焊的焊缝质量高、生产效率高、无弧光及烟尘很少的特点，埋弧焊钢管广泛应用于压力容器、管件制造、梁柱、低压流体、钢结构工程。
SAW 钢管主要产品有LSAW 钢管Longitudinally Subm erged Arc Welding Steel Pipe 直缝双面埋弧焊钢管，它是利用埋弧焊技术生产的直缝钢管。
1.ERW钢管ERW钢管是电阻焊接钢管的一种统称，高频电阻焊(Electri c Resistance Welding，简称为ERW)ERW分别是对应英文单词的第一个字母。
电阻焊接钢管分为交流焊钢管和直流焊钢管两种形式。
交流焊按照频率的不同又分为低频焊、中频焊、超中频焊和高频焊。
高频焊主要用于薄壁钢管或普通壁厚钢管的生产，高频焊又分为接触焊和感应焊。
直流焊一般用于小口径的钢管。
所以，综合来讲，高频焊管包含在ERW焊管中，是以高频焊接工艺生产的一种ERW焊管。
ERW直缝焊管是油气储运领域中的产品性能先进、质量领先、较为经济的钢管。
2.SAW钢管SAW 钢管 SAW钢管全称 Submerged Arc Welding Steel Pipe 埋弧焊钢管它是一种使用埋弧焊接工艺制造的钢管，该工艺产生的电流密度非常高，焊剂层防止了热量的快速散失，并将其集中在焊接区域内。
埋弧焊的焊缝质量高、生产效率高、无弧光及烟尘很少的特点，埋弧焊钢管广泛应用于压力容器、管件制造、梁柱、低压流体、钢结构工程。
SAW 钢管主要产品有LSAW 钢管 Longitudinally Subm erged Arc Welding Steel Pipe 直缝双面埋弧焊钢管，它是利用埋弧焊技术生产的直缝钢管。
钢管选型与ERW钢管
编辑ppt
6
编辑ppt
7
编辑ppt
8
螺旋焊管
编辑ppt
9
2、生产流程
编辑ppt
10
无缝钢管生产流程 三SMLS
编辑ppt
11
SAWH/SAWL生产流程
编辑ppt
12
ERW（HFW）生产流程
编辑ppt
13
3、标准综述
编辑ppt
14
标准
无缝钢管（SMLS） ✓GB8163（输送流体用） ✓GB/T9711（在城镇燃气中不常用） ✓GB8162（结构用） ✓一般不用（GB5310、GB3087） ✓GB14976（输送流体不锈钢） ✓代表牌号：10#、20#、Q295、Q345
钢级 X60 X65 X70 X80 X100
C
0.11 0.08 0.10 0.07 0.09 0.06 0.09 0.05 0.08 0.06
S
0.010 0.008 0.008 0.006 0.006 0.004 0.005 0.003 0.003 0.002
P
0.020 0.015 0.020 0.015 0.020 0.008 0.020 0.010 0.010 0.008
0.41 0.38
0.21 0.17
标准 目标
0.09 0.006 0.020 0.010 1.65 0.35 0.025 X70
0.06 0.004 0.010 0.008 1.60 0.20 0.015
0.42 0.40
0.22 0.18
标准 目标
0.09 0.005 0.020 0.008 1.85 0.40 0.025 X80
5
什么是ERW？

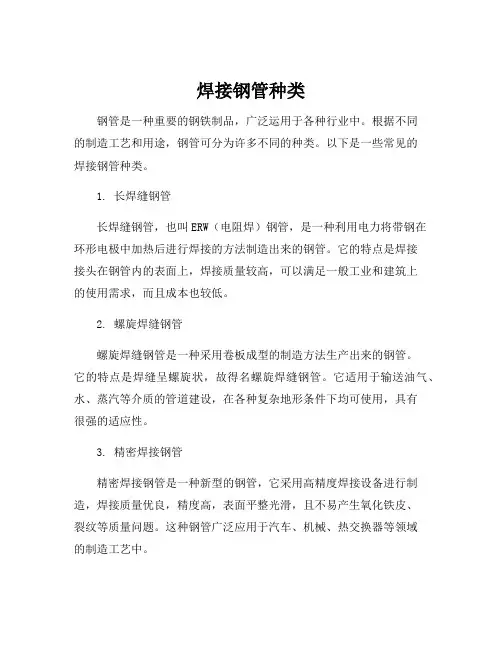

焊接钢管种类
焊接钢管种类
钢管是一种重要的钢铁制品，广泛运用于各种行业中。
根据不同
的制造工艺和用途，钢管可分为许多不同的种类。
以下是一些常见的
焊接钢管种类。
1. 长焊缝钢管
长焊缝钢管，也叫ERW（电阻焊）钢管，是一种利用电力将带钢在环形电极中加热后进行焊接的方法制造出来的钢管。
它的特点是焊接
接头在钢管内的表面上，焊接质量较高，可以满足一般工业和建筑上
的使用需求，而且成本也较低。
2. 螺旋焊缝钢管
螺旋焊缝钢管是一种采用卷板成型的制造方法生产出来的钢管。
它的特点是焊缝呈螺旋状，故得名螺旋焊缝钢管。
它适用于输送油气、水、蒸汽等介质的管道建设，在各种复杂地形条件下均可使用，具有
很强的适应性。
3. 精密焊接钢管
精密焊接钢管是一种新型的钢管，它采用高精度焊接设备进行制造，焊接质量优良，精度高，表面平整光滑，且不易产生氧化铁皮、
裂纹等质量问题。
这种钢管广泛应用于汽车、机械、热交换器等领域
的制造工艺中。
以上是几种常见的焊接钢管种类，不同的钢管种类具备各自的特点和适用范围。
在选择钢管时，应根据具体使用要求、环境条件和经济性等方面进行权衡。
此外，为确保焊接钢管的质量和安全性，还需要对生产厂家进行认真的筛选和监管，选择具有高信誉度和生产能力的厂家进行合作。
管道零件英文缩写
1.1 P 管子Pipe钢管的厚度在10mm以上的都称之为厚壁埋弧焊管埋弧焊的英文标识为SAW,直缝埋弧焊钢管的简称为LSAW,螺旋埋弧焊钢管为SSAWLSAW钢管Longitudinally Submerged Arc Welding Steel Pipe直缝双面埋弧焊钢管，它是利用埋弧焊技术生产的直缝钢管。
SAV钢管全称Submerged Arc Weldi ng Steel Pipe 埋弧焊钢管螺旋缝埋弧焊钢管EL 弯头ElbowELL 长半径弯头Long radius elbowELS 短半径弯头Short radius elbowMEL斜接弯头（虾米腰弯头）Mitre elbowREL 异径弯头Reduci ng elbowT三通TeeLT 斜三通Lateral teeRT 异径三通Reducing teeR异径管接头（大小头）ReducerCR同心异径管接头（同心大小头）Co nee ntric reducerER偏心异径管接头（偏心大小头）Ecce ntric reducerCPL 管箍Coupli ngFCPL 双头管箍Full coupli ngHCPL 单头管箍Half coupli ngRCPL 异径管箍Reduci ng coupli ngBU内外螺纹接头BushingUN活接头UnionHC 软管接头Hose couplerSE翻边短节Stub endNIP 短节Pipe nipple or straight nippleSNIP 异径短节Swaged nippleCP管帽（封头）CapPL管堵（丝堵）PlugBLK 盲板Bla nkSB 8 字盲板Spectacle blind （blank）RP 补强板Rei nforci ng pad支管台（或称加强管接头OLET加强管接头（OLET的选用：当支管直径50< DNC200,选用不到标准三通时，应采用加强管接头连接。
ERW与SAW和SML的比较
焊缝短 ERW与SAW 对比 由于SAW焊缝长度约是ERW焊缝长度的4-5倍，其内焊瘤无工艺能力去除，在输送介质时增加了管 道内壁的摩阻。ERW焊缝长度短，内焊瘤能去除，介质在管道内流动时，管道内壁产生的摩阻相 对SSAW(螺旋缝埋弧焊钢管)较小，可减少成品油输送时产生的混油量和摩阻产生的温升。 ERW焊管周向成型内(残余)应力较小。SAW焊管焊缝区大，焊缝内应力有拉也有压，应力状态比 ERW管复杂，这与螺旋焊管的成型工艺有关。内表面为弹复拉应力，轴向应力为+450Mpa，周向 应力为+344 Mpa，这种在焊缝及热影响区内壁的大范围的拉应力将对内壁缺陷的启裂和应力腐 蚀产生不利影响。 SAW焊管焊缝长，成品管焊缝处理、防腐处理比较困难；ERW钢管焊缝短，壁厚均匀、长度稳定 、几何尺寸精度高、防腐及组装焊接质量易保证。 ERW专用钢种纯净度高。通过脱S，脱P，脱气，Ca处理等方法使得S、P含量可控制在0.005%以 下，N含量可控制在0.008%以下，夹杂物的形态可控制为球状且数量大为降低。C含量控制在 0.1%以下，具有好的焊接性能，而强度的增加则通过加入Nb、V、Ti等微量合金元素，来阻止奥 氏体晶粒的长大，同时增加间隙强化来提高钢材的韧性与强度。SML钢管的管坯一般为A3、20号 钢、16Mh等材质，材料的纯净度较差，C含量较高，一般在0.2%左右，不利于施工中的环焊对 接，强度尚可，但韧性较差。 RWE钢管管坯是用热轧钢带冷轧成型制造，而SML钢管管坯则是圆钢在热轧状态下穿孔成型。热 轧形成的SML管坯的晶粒度及组织的织密程度与ERW管坯相比有较大的差距。 SML钢管是圆钢在热轧机组中连续穿孔成型，而ERW钢管则是由钢带在冷轧状态下成型的，ERW在 外观尺寸方面的控制更容易。因此，ERW钢管的外观质量缺陷较少，优于SML钢管。 几何尺寸好 由于电脑飞锯的使用，高频焊管的定尺率及定尺长度的精度较高。 由于高频焊管用轧制精度较高的热轧钢带制造，其厚度易控制，可按设计要求生产壁厚较薄而 钢级较高的钢管。而无缝管的壁厚往往受到穿孔技术和生产成本的限制，薄壁钢管难度很高。 流体输送用一般无缝热轧钢管，标准为GB8163-87，其规格为：外径Ф 32-630mm，壁厚为2.575mm，钢号为10，20，09MnV，16M n。美国石油协会API 5L（41）标准适用于石油天然气输送 用钢管，包括焊管和无缝管，其规格为外径Ф 10.3―2032.0mm，壁厚为1.7- 31.8mm，钢号为 A25，A ，B ，X42，X46，X52，X56，X60，X65，X70，X80与之标准相类似的有ISO3183-96系列 标准和97年11月发布，98年4月开始实施的GB/T9711-97系列标准。鉴于ISO、GB/T标准均源于 API 5L（41）标准。将GB8163-87与API 5L（41）作以对比： 1）GB8163-87中规定的检验项目，API 5L（41）亦有相应要求，其指标完成能够满足这些项目 的要求。GB8163-87中的10、20、09MnV和16Mn分别相当于API 5L（41）中的A、B级，X42级， X46级，X52级。 2）GB8163-87中的钢管的几何尺寸精度要求低于API 5L（41）。 3）GB8163-87和API 5L（41）对水压的要求程度有很大不同，前者明文规定可以用超声波或涡 流代替水压，而后者则不然。这一点极为关键，因为水压检验是钢管极为重要的检验项目之一 。并且，前者水压试验值的规定低于后者的要求，对于X42以下级别，ERW管标准水压试验值在 不大于Φ 114.3mm时与GB8163-87一致；大于Φ 114.3mm外径时，分别比无缝管要求高于15%和25% 。 对于打压时的要苛刻，它要求水压机必须配备某种自动或连锁的强制性装置，记录保压曲 线，保证稳压时间。 4）GB8163-87与API 5L（41）在无损检测方面的要求有很大的不同，前者检验项目中并没有明 确规定须经无损检测，只是在水压检验项目下提到过用无损检验代替水压的说法；而后者则要 求水压与无损检验项目同时进行。笔者认为，后者的规定更为科学和可靠，实践证明，无论ERW 还是SML钢管，水压通过未必就说明管子没有内在的严重缺陷，而这种缺陷往往对钢管使用的寿 命有很大的影响，成为客户关心的重点。另外，水压时的管端肓区也是缺陷的高发地带。因 此，API 5L（41）不仅同时要求水压和无损检验，而且要求在水压后对焊缝和管端肓区进行无 损检测，以防止由于水压受力而引起的裂纹或缺陷扩展及管端缺陷漏检。 5）压扁试验从标准规定看，GB8163-87比API 5L（41）苛刻，而实际上ERW钢管的焊缝和母材的 强韧匹配使得其在压合时往往不发生开裂，因此，ERW钢管的抗压扁性能并不比无缝管差。 经西安管材研究所和上海市技术监督局黑色金属检验站的质量检测，这里取两个规定BΦ 219× 8.18和X52级Φ 323.9×6.4，及所收集到的国产TS/52KΦ 219×6ERW管、国产20钢（相当于API B 级或X42级）Φ 159×6、墨西哥产ST45（相当于API X52级）Φ 219×6无缝管的测试数据对其化 学成份、拉伸性能、压扁性能、冲击韧性、外观质量进行分类比较。 五种钢管的成份全部满足API 5L（41）和GB8163-87之要求。ERW的成份设计是低C高Mn，而SML 则是高C低Mn，显然前者的可焊性比后者更好，这对现场施工中环焊缝的焊接更为有利，同时 ERW的钢质比SML有更高的纯净度。 1）拉伸性能均满足API 5L（41）和GB8163-87标准要求，且ERW和SML的抗拉量保证
管道零件英文缩写
1 管子及管件1.1P 管子 Pipe钢管的厚度在10mm以上的都称之为厚壁埋弧焊管埋弧焊的英文标识为SAW,直缝埋弧焊钢管的简称为LSAW,螺旋埋弧焊钢管为SSAWLSAW 钢管 Longitudinally Submerged Arc Welding Steel Pipe 直缝双面埋弧焊钢管，它是利用埋弧焊技术生产的直缝钢管。
SAW钢管全称 Submerged Arc Welding Steel Pipe 埋弧焊钢管螺旋缝埋弧焊钢管1.2 EL 弯头 Elbow1.2.1 ELL 长半径弯头 Long radius elbow1.2.2 ELS 短半径弯头 Short radius elbow1.2.3 MEL 斜接弯头（虾米腰弯头） Mitre elbow1.2.4 REL 异径弯头 Reducing elbow1.3 T 三通 Tee1.3.1 LT 斜三通 Lateral tee1.3.2 RT 异径三通 Reducing tee1.4 R 异径管接头（大小头） Reducer1.4.1 CR 同心异径管接头（同心大小头） Concentric reducer 1.4.2 ER 偏心异径管接头（偏心大小头） Eccentric reducer 1.5 CPL 管箍 Coupling1.5.1 FCPL 双头管箍 Full coupling1.5.2 HCPL 单头管箍 Half coupling1.5.3 RCPL 异径管箍 Reducing coupling1.6 BU 内外螺纹接头 Bushing1.7 UN 活接头 Union1.8 HC 软管接头 Hose coupler1.9 SE 翻边短节 Stub end1.10 NIP 短节 Pipe nipple or straight nipple1.10.1 SNIP 异径短节 Swaged nipple1.11 CP 管帽（封头） Cap1.12 PL 管堵（丝堵） Plug1.13 BLK 盲板 Blank1.13.1 SB 8字盲板 Spectacle blind (blank)1.14 RP 补强板 Reinforcing pad支管台（或称加强管接头OLET加强管接头(OLET)的选用:当支管直径50≤DN≤200,选用不到标准三通时,应采用加强管接头连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SAW钢管全称Submerged Arc Welding Steel Pipe 埋弧焊钢管它是一种使用埋弧焊接工艺制造的钢管，该工艺产生的电流密度非常高，焊剂层防止了热量的快速散失，并将其集中在焊接区域内。
埋弧焊的焊缝质量高、生产效率高、无弧光及烟尘很少的特点，埋弧焊钢管广泛应用于压力容器、管件制造、梁柱、低压流体、钢结构工程。
SAW 钢管主要产品有LSAW 钢管Longitudinally Subm erged Arc Welding Steel Pipe 直缝双面埋弧焊钢管，它是利用埋弧焊技术生产的直缝钢管。
1.ERW钢管
ERW钢管是电阻焊接钢管的一种统称，高频电阻焊(Electri c Resistance Welding，简称为ERW)ERW分别是对应英文单词的第一个字母。
电阻焊接钢管分为交流焊钢管和直流焊钢管两
种形式。
交流焊按照频率的不同又分为低频焊、中频焊、超中频焊和高频焊。
高频焊主要用于薄壁钢管或普通壁厚钢管的生产，高频焊又分为接触焊和感应焊。
直流焊一般用于小口径的钢管。
所以，综合来讲，高频焊管包含在ERW焊管中，是以高频焊接工艺生产的一种ERW焊管。
ERW直缝焊管是油气储运领域中的产品性能先进、质量领先、较为经济的钢管。
2.SAW钢管
SAW 钢管 SAW钢管全称 Submerged Arc Wel
ding Steel Pipe 埋弧焊钢管它是一种使用埋弧
焊接工艺制造的钢管，该工艺产生的电流密度非
常高，
焊剂层防止了热量的快速散失，并将其集中
在焊接区域内。
埋弧焊的焊缝质量高、生产效率
高、无弧光及烟尘很少的特点，
埋弧焊钢管广泛应用于压力容器、管件制造、
梁柱、低压流体、钢结构工程。
SAW 钢管主要产品有LSAW 钢管 Longitudinally Subm erged Arc Welding Steel Pipe 直缝双面埋弧焊钢管，它是利用埋弧焊技术生产的直缝钢管。
