高二物理人教版选修3-1 第一章静电场：库仑定律、电场和电场线测试题(无答案)
库仑定律、电场和电场线
1.关于摩擦起电和感应起电的实质，下列说法中正确的是( )
A.摩擦起电现象说明机械能可以转化为电能，也说明通过做功可以创造出电荷
B.摩擦起电说明电荷可以从一个物体转移到另一个物体
C.感应起电说明电荷可以从物体的一部分转移到另一个部分
D.感应起电说明电荷可以从带电的物体转移到原来不带电的物体
2.关于库仑定律.以下说法中正确的是( )
A.库仑定律适用于点电荷,点电荷其实就是体积很小的带电体
B.库仑定律是实验定律
C.库仑定律仅对静止的点电荷间相互作用才正确
D.根据库仑定律，当两个点电荷间的距离趋近于零时，则库仑力趋近于无穷大
3.如图所示，当将带正电荷的球C移近不带电的枕形金属导体时，枕形导体上电荷的移动情况
是( )
A.枕形金属导体上的正电荷向B端移动，负电荷不移动
B.枕形金属导体中的负电荷向A端移动，正电荷不移动
C.枕形金属导体中的正、负电荷同时分别向B端和A端移动
D.枕形金属导体中的正、负电荷同时分别向A端和B端移动
4.两点电荷间的距离恒定，当其他电荷移到A、B附近时，A、B间相互作用的库仑力将( )
A.可能变大
B.可能变小
C.一定不变
D.不能确定
5.关于对元电荷的理解，下列说法正确的是( )
A.元电荷就是电子
B.元电荷就是质子
C.元电荷是表示跟电子所带电荷量数值相等的电荷量
D.元电荷是带电荷量最小的带电粒子
6.下列关于点电荷的场强公式E=KQ/r2的几种不同的理解，不正确的是( )
A.在点电荷Q的电场中，某点的场强大小与Q成正比，与r2成反比
B.当r→0时，E→∞；当r→∞时，E→0
C.点电荷Q产生的电场中，各点的场强方向一定是背向点电荷Q
D.以点电荷Q为中心，r为半径的球面上各处的场强相等
7.在电场中某点放人电荷量为q的正电荷时，测得该点的场强为E，若在同一点放入电荷量
q′=-2q的负电荷时，测得场强为E′，则有( )
A.E′=E，方向与E相反
B.E′=2E，方向与E相同
C.E′=E/2，方向与E相同
D.E′=E，方向与E相同
8.在真空中有一匀强电场，电场中有一质量m=0.01g，带电荷量q=-2×10-8C的尘埃沿水平方向
向右做匀速直线运动，g=10m／s2，则( )
A.场强的方向一定沿水平方向
B.场强的方向一定竖直向下
C.场强的方向一定竖直向上
D.场强的大小一定为E=5×103N／C
9.电荷量为q的点电荷，在与它距离r的P点产生的电场的方向如图所示.今把一带正电的金属
球放在该电荷附近某处，则该点电荷在P点产生的电场的场强( )
A.大小与方向都没有变化
B.强度增大，方向偏向金属球
C.强度变小，方向偏向金属球
D.由于金属球的位置未确定，因而无法判断
10. 下列关于电场线的说法中，不正确的是( )
A.电场线是电场中实际存在的线
B.在复杂电场中的电场线是可以相交的
C.沿电场线方向，场强必定越来越小
D.电场线越密的地方，同一试探电荷所受的电场力越大
11. 如图是表示在同一电场中a 、b 、c 、d 四点分别引入检验电荷时，测得的检验电荷的电荷量
跟它所受电场力的函数关系图象，那么下列叙述正确的是( )
A.这个电场是匀强电场
B.a 、b 、c 、d 四点的场强大小关系是E d >E a >E b >E c
C.a 、b 、c 、d 四点的场强大小关系是E a >E c >E b >E d
D.a 、b 、d 三点的场强方向相同
12. 一个检验电荷q 在电场中某点受到的电场力为F ，以及这点的电场强度
为E ，下图中能正确反映q 、E 、F 三者关系的是( )
13. 把质量为m 的正点电荷q 从电场中某点静止释放，不计重力，下列说法正确的是( )
A.该电荷一定由电场线疏处向电场线密处运动
B.点电荷的运动轨迹必定与电场线重合
C.点电荷的速度方向必定和通过点的电场线的切线方向一致
D.点电荷的加速度方向必定和通过点的电场线的切线方向一致
14. 在如下图所示的电场中的P 点放置一正电荷，使其从静止开始运动，其中加速度逐渐增大的
是图中的( )
15. 如图所示为点电荷产生的电场中的一条电场线，若一带负电的粒子从B
点运动到A 点时，加速度增大而速度减小，则可判定( )
A.点电荷一定带正电
B.点电荷一定带负电
C.点电荷一定在A 的左侧
D.点电荷一定在B 的右侧
16. 如下图所示，甲、乙两带电小球的质量均为m ，所带电荷量分别为+q 和-q ，两球间用绝缘细
线连接，甲球又用绝缘细线悬挂在天花板上，在两球所在空间有方向向右的匀强电场，电场强度为E ，平衡时细线被拉紧.则当两小球均处于平衡时的可能位置是下图中的哪几个( )
17. 上题中，上下两根绝缘细线张力的大小分别为(
) A.T 1=2mg,222)qE ()mg (T +=
B.T 1>2mg ，222)qE ()mg (T +=
C.T 1>2mg ，222)qE ()mg (T +<
D.T 1=2mg ，222)qE ()mg (T +<
18.一带电粒子从电场中的A点运动到B点，径迹如图中虚线所示，不计粒子
所受重力，则( )
A.粒子带正电
B.粒子加速度逐渐减小
C.A点的场强大于B点场强
D.粒子的速度不断减小
19.光滑绝缘水平面上有两个带电小球A、B，相距为L，A球质量为m。
A、B两球由静止开始
释放，释放时，A、B的加速度分别为a和4a，经时间t，B的速度为v，加速度为a，则此时A的速度为_________，加速度为_________，此过程中电场力做的功为__________。
20.真空中有两个点电荷，带电荷量分别为q1=5×10-3，q2=-2×10-2C，它们相距15cm，现引入第
三个点电荷则它的带电荷量应为_____________，放在__________位置才能使三个点电荷都处于静止状态。
21.两个带电性质相同的点电荷被固定在相距d的A、B两点，其带电荷量分别为Q和nQ，则
在A、B连线上场强为零的点到A点的距离为_____________。
22.两个等量异种点电荷A与B的连线的中点的场强大小为E，每个点电荷的带电荷量为Q，那
么这两个点电荷间库仑引力的大小为______________。
23.地面上空存在一个电场，若地面的重力加速度为g，离地面0.1R(R为地球半径)处一个质量
为m，电荷量为q的带负电的小球恰好处于平衡，则该处电场强度大小为__________，方向____________。
24.电荷量q=2.0×10-3C、质量m=1.0×10-4kg的带正电粒子从电场中的A点沿
直线运动到B点的速度图象如图所示，该粒子运动的加速度为______m/s2，
A、B连线上各点的场强______(填“相等”或“不相等”)，A点的场强为
______N／C.
25.如图所示，在正点电荷Q的电场中，已知Q、A、B、C在同一直线上，且E A=100N／C，
E C=36N／C，B位于AC的中点,则B点的场强大小为______N／C.
26.如图所示，相距为2d的A和B两点上固定着等量异种的两个点电荷，电荷量分别为+Q和-Q.
在AB连线的中垂线上取一点P，垂足为O，∠PAO=а，求:(1)P点的场强的大小和方向；(2)а为何值时，场强最大?
27.如图所示，两个可看成点电荷的带正电小球A和B位于同一竖直线上，在竖直向上的匀强
电场中保持不变的距离沿竖直方向匀速下落。
已知A球带电荷量为Q，质量为4m，B球带电荷量为4Q,质量为m,求匀强电场的场强大小和两球间的距离
28.如图所示，绝缘细线一端固定于O点，另一端连接一带电荷量为q，质量为m的带正电小球，
要使带电小球静止时细线与竖直方向成а角，可在空间加一匀强电场则当所加的匀强电场沿着什么方向时可使场强最小?最小的场强多大?这时细线中的张力多大?。
人教版高中物理选修3-1练习：第一章2库仑定律 Word版含答案
第一章 静电场2库仑定律A 级 抓基础1．关于库仑定律，下列说法中正确的是( )A ．库仑定律适用于点电荷，点电荷其实就是体积很小的球体B ．根据F ＝k q 1q 2r 2，当两电荷的距离趋近于零时，静电力将趋向无穷大C ．若点电荷q 1的电荷量大于q 2的电荷量，则q 1对q 2的静电力大于q 2对q 1的静电力D ．库仑定律和万有引力定律的表达式相似，都是平方反比定律 答案：D2．要使真空中的两个点电荷间的库仑力增大到原来的4倍，下列方法可行的是( )A ．每个点电荷的电荷量都增大到原来的2倍，电荷间的距离不变B ．保持点电荷的电荷量不变，使两个电荷间的距离增大到原来的2倍C ．一个点电荷的电荷量加倍，另一个点电荷的电荷量保持不变，同时使两个点电荷间的距离减小为原来的12D ．保持点电荷的电荷量不变，将两个点电荷间的距离减小为原来的14解析：根据库仑定律F ＝k q 1q 2r 2可知，当r 不变时，q 1、q 2均变为原来的2倍，F 变为原来的4倍，A 正确；同理可求得B 、C 、D 中F 的变化均不满足条件，故B 、C 、D 错误．答案：A3．真空中两个相同的金属小球A 和B ，带电荷量分别为Q A ＝2×10－8 C 和Q B ＝4×10－8 C ，相互作用力为F .若将两球接触后再放回原处，则它们之间的作用力将变为( )A.9F 8 B ．F C.8F 9 D.2F 3解析：未接触前，根据库仑定律，得：F ＝k Q A ·2Q A r 2＝2k Q 2A r 2，接触后两球带电量平分，再由库仑定律，得：F ＝k 32Q A ·32Q A r 2＝94k Q 2A r 2. 则F ′＝98F ，故A 正确，B 、C 、D 错误． 答案：A4.如图，电荷量为q 1和q 2的两个点电荷分别位于P 点和Q 点．已知放在P 、Q 连线上某点R 处的点电荷q 受力为零，且PR ＝2RQ .则()A ．q 1＝2q 2B ．q 1＝4q 2C ．q 1＝－2q 2D ．q 1＝－4q 2解析：由于R 处的点电荷q 受力平衡，根据库仑定律得k q 1q （PR ）2＝k q 2q （RQ ）2.因为PR ＝2RQ ，解得：q 1＝4q 2.答案：B5．如图所示，把一带电量为－5×10－8 C 的小球A 用绝缘细绳悬起，若将带电量为＋4×10－6 C 的小球B 靠近A ，当两个带电小球在同一高度相距30 cm 时，绳与竖直方向成45°角，取g ＝10 m/s 2，k ＝9.0×109 N ·m 2/C 2，且A 、B 两小球均可视为点电荷，求：(1)A 、B 两球间的库仑力的大小；(2)A 球的质量．解析：(1)根据库仑定律，有：F ＝k q A ·q B r 2＝0.02 N. (2)对A 受力分析如下图所示：根据物体平衡得：F 库＝mg tan α.代入数据：m ＝2×10－3 kg.B 级 提能力6．半径为R 、相距较近的两个较大金属球放在绝缘桌面上，若两球都带等量同号电荷Q 时，它们之间的静电力为F 1，两球带等量异号电荷Q 与－Q 时，静电力为F 2，则( )A ．F 1>F 2B ．F 1<F 2C ．F 1＝F 2D ．不能确定解析：因为两个金属球较大，相距较近，电荷间的相互作用力使电荷分布不均匀，故不能简单地把两球看成点电荷．带等量同号电荷时，两球的电荷在距离较远处分布得多一些，带等量异号电荷时，两球的电荷在距离较近处分布得多一些，可见带等量同号电荷时两球电荷中心间距离大于带等量异号电荷时电荷中心间距离，所以有F1<F2，故B项正确．答案：B7.如图所示，两个带电球，大球所带的电荷量大于小球所带的电荷量，可以肯定()A．两球都带正电B．两球都带负电C．大球受到的静电力大于小球受到的静电力D．两球受到的静电力大小相等解析：两个带电体之间存在着排斥力，故两球带同号电荷，可能都带正电，也可能都带负电，故选项A、B都错；静电力遵循牛顿第三定律，两球受到的静电力大小相等，故C项错，D项对．答案：D8.(多选)如图所示，两根绝缘丝线挂着两个质量相同的小球A、B，此时上、下丝线的受力分别为T A和T B；如果使A带正电，使B带负电，上、下丝线的受力分别为T A′和T B′，则下列关于T A′和T B′的关系判断正确的是()A ．T A ′＝T AB ．T A ′<T AC ．T A ′>T AD ．T B ′<T B解析：以A 、B 两球组成的整体为研究对象，无论是小球带电还是小球不带电，分析其受力情况并根据平衡条件可知：上方丝线的拉力大小总是等于下面两球的重力之和，但是以B 球为对象分析其受力情况可知，当A 、B 两球不带电时：T B ＝m B g ，当A 、B 球分别带正电和负电时：T B ′＝m B g －F ，故选项A 、D 正确．答案：AD9．某原子电离后其核外只有一个电子，若该电子在核的静电力作用下绕核做匀速圆周运动，那么电子运动( )A ．半径越大，加速度越大B ．半径越小，周期越大C ．半径越大，角速度越小D ．半径越小，线速度越小解析：由库仑定律可知静电力F ＝k Qe r 2，由牛顿第二定律可得F ＝ma ＝mr ⎝ ⎛⎭⎪⎫2πT 2＝mrω2＝m v 2r ，联立以上两式可知，选项C 正确． 答案：C10.两个大小相同的小球A 、B 带有同种电荷(可看作点电荷)，质量分别为m 1和m 2，带电荷量分别是q 1和q 2，用绝缘线悬挂后，因静电力而使两悬线张开，分别与重垂线方向的夹角为α1和α2，且两球处于同一水平线上，如图所示，若α1＝α2，则下述结论正确的是( )A ．q 1一定等于q 2B ．一定满足q 1m 1＝q 2m 2C ．m 1一定等于m 2D ．必须同时满足q 1＝q 2，m 1＝m 2解析：由于小球所处的状态是静止的，故用平衡条件去分析，以小球A 为研究对象，则小球A 受三个力F T 、F 、m 1g 作用，以水平和竖直方向建立直角坐标系，如右图所示，此时只需分解F T ，由平衡条件⎩⎪⎨⎪⎧F x 合＝0F y 合＝0 得⎩⎨⎧F T sin α1－k q 1q 2r 2＝0F T cos α1－m 1g ＝0. 则tan α1＝kq 1q 2m 1gr 2. 同理，对m 2分析得tan α2＝kq 1q 2m 2gr 2.由于α1＝α2， 故tan α1＝tan α2，可得m 1＝m 2.可见，只要α1＝α2，不管q 1、q 2如何变化，m 1都等于m 2，故正确选项为C.答案：C。

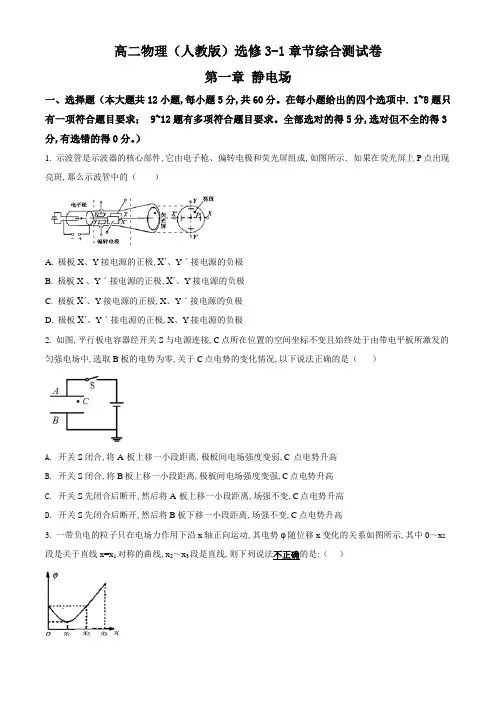

高二物理(人教版)选修3-1章节综合测试卷：第一章 静电场
高二物理（人教版）选修3-1章节综合测试卷第一章静电场一、选择题（本大题共12小题,每小题5分,共60分。
在每小题给出的四个选项中. 1~8题只有一项符合题目要求； 9~12题有多项符合题目要求。
全部选对的得5分,选对但不全的得3分,有选错的得0分。
）1. 示波管是示波器的核心部件,它由电子枪、偏转电极和荧光屏组成,如图所示．如果在荧光屏上P点出现亮斑,那么示波管中的（）A. 极板X、Y接电源的正极,Xˊ、Yˊ接电源的负极B. 极板X 、Yˊ接电源的正极,Xˊ、Y接电源的负极C. 极板Xˊ、Y接电源的正极,X、Yˊ接电源的负极D. 极板Xˊ、Yˊ接电源的正极,X、Y接电源的负极2. 如图,平行板电容器经开关S与电源连接,C点所在位置的空间坐标不变且始终处于由带电平板所激发的匀强电场中,选取B板的电势为零,关于C点电势的变化情况,以下说法正确的是（）A. 开关S闭合,将A 板上移一小段距离,极板间电场强度变弱,C 点电势升高B. 开关S闭合,将B板上移一小段距离,极板间电场强度变强,C点电势升高C. 开关S先闭合后断开,然后将A 板上移一小段距离,场强不变,C点电势升高D. 开关S先闭合后断开,然后将B板下移一小段距离,场强不变,C点电势升高3. 一带负电的粒子只在电场力作用下沿x轴正向运动,其电势φ随位移x变化的关系如图所示,其中0～x2段是关于直线x=x1对称的曲线,x2～x3段是直线,则下列说法不正确的是:（）A. 粒子在0～x 2段做匀变速运动,x 2～x 3段做匀速直线运动B. x 2～x 3段的电场强度大小方向均不变,为一定值C. x 1处电场强度大小为零D. 粒子在0处的动能小于在x 3的动能4. 如图所示,在竖直放置间距为d 的平行板电容器中,存在电场强度为E 的匀强电场．有一质量为m ,电荷量为q +的点电荷从两极板正中间处静止释放,重力加速度为g ．则点电荷运动到负极板的过程A. 加速度大小为qE a g m =+ B. 所需的时间为dm t Eq= C. 下降的高度为 2d y =D. 电场力所做的功为 W Eqd =5. 如图所示,一质量为m 、电荷量为q (q >0)的带电小球A （可视为点电荷）用绝缘细线悬挂在O 点．空间存在水平方向的匀强电场(图中未画出),小球A 静止时细线与竖直方向的夹角θ=60°,则匀强电场强度大小为 A. mg qB. 3mg qC. 3mg qD. 3mg 6. 关于电场强度、电势、电势能的说法中正确的有（ ）A. 在电场中,电势高的地方,电场强度就大B. 在电场中,电势高地方,电荷在该点具有的电势能就大C. 在电场中某一点,若放入的电荷电量越大,它所具有的电势能越大D. 在正点电荷电场中任一点,正电荷所具有的电势能一定大于负电荷的电势能7. 如图所示,带电体 P 、Q 可视为点电荷,电荷量相同．倾角为θ、质量为 M 的斜面体放在粗糙水平面上,将质量为 m 的物体 P 放在粗糙的斜面体上,当物体 Q 放在与 P 等高（ PQ 连接水平）且与物体 P 相距为 r 的右侧位置时,P静止且受斜面体的摩擦力为0,斜面体也保持静止,静电力常量为k,则下列说法正确的是（）A. P所带电荷量为2tanmgkrθB. P对斜面压力为0C. 斜面体受到地面的摩擦力为0D. 斜面体对地面的压力为(M+ m )g8. 如图为一匀强电场,某带电粒子从A点运动到B点．在这一运动过程中克服重力做的功为2.0J,电场力做的功为1.5J．则下列说法正确的是( )A. 粒子在A点和B点时的动能和电势能之和相等B. 粒子在A点的电势能比在B点少1.5JC. 粒子在A点的动能比在B点少0.5J D. 粒子在A点的机械能比在B点少1.5J 9. 图中的实线表示电场线,虚线表示只受电场力作用的带电粒子的运动轨迹,粒子先经过M点,再经过N 点．可以判定A. M点的电势小于N点的电势B. 粒子带正电, M点的电势大于N点的电势C. 粒子在M点受到的电场力大于在N点受到的电场力D. 粒子在M点的电势能大于在N点的电势能10. 空间有一电场,各点电势ϕ随位置x的变化情况如图所示．下列说法正确的是（）A. O 点的电场强度一定为零B. 1x -与2x -点的电场强度相同C. 1x -和2x -两点同一等势面上D. 将负电荷从1x -移到1x 电荷的电势能增大11. 如图所示,离地高 H 处有一质量为 m ,带电量为+q 的物体处于电场强度随时间变化规律为 E= E0-kt(E 0和 k 均为大于零的常数,水平向左为电场正方向)的均匀电场中,物体与竖直绝缘墙壁的动摩擦因数为μ,已知μqE 0＞mg,t=0 时,将物体从墙上由静止释放,若物体所受的最大静摩擦力等于滑动摩擦力,当物体下滑 h （ h ＜H ）时恰好脱离墙面,此时速度大小为 v ,最终落在地面上,则A. 物体落地前做加速度一直增大的加速运动B. 物体从脱落墙壁到落地前的运动轨迹是直线C. 物体克服摩擦力做的功等于 mgh-212mvD. 物体与墙壁脱离的时刻等于 0E k12. 在水平向右的匀强电场中,有一质量为m 、电荷量为q （q ＜0）运动的带电小球,经过P 点时速度大小是v 0,方向沿电场线方向；到达Q 点速度方向变为垂直电场线竖直向下,速度大小v=v 0,如图所示．重力加速度为g,下列说法中正确的是（ ）A. 带电小球在做加速度不断变化的曲线运动B. 带电小球在做匀变速曲线运动,加速度大小2a g =C. 从P 到Q 运动中带电小球的速率保持不变D. 从P 到Q 运动中带电小球的机械能减少了2012mv 二、非选择题（本大题共4小题,第13、14题每题10分；第15、16题每题15分；共50分） 13. 把质量是32.010kg -⨯的带电小球B 用细线悬挂起来,如图所示．若将带电荷量为84.010C -⨯的小球A 靠近B ,平衡时细线与竖直方向成45︒角,A 、B 在同一水平面上,相距0.30m ,试求：(1) A 球受到的电场力多大？(2) B 球所带电荷量为多少？14. 一匀强电场,场强方向是水平的（如图）.一个质量为m 的带正电q 的小球,从O 点出发,初速度的大小为v 0,在电场力与重力的作用下,恰能沿与场强的反方向成θ角的直线运动.求：（1）小球作什么运动？（2）匀强电场的电场强度？（3）小球运动到最高点时其电势能变化了多少？.15. 如图所示,金属丝发射出来电子（初速度为零,不计重力）被加速后从金属板的小孔穿出,进入偏转电场。
人教版高中物理选修3·1 第一章静电场单元测试(含解析)
人教版选修3·1第一章静电场单元测试（含解析）一、单选题（本大题共11小题）1.如图所示，虚线a、b、c代表电场中的三个等势面，相邻等势面之间的电势差相等，即U ab=U bc，实线为一带负电的质点仅在电场力作用下通过该区域时的运动轨迹，P、R、Q是这条轨迹上的三点，R点在等势面b上，据此可知（）A. 带电质点在P点的加速度比在Q点的加速度小B. 带电质点在P点的电势能比在Q点的小C. 带电质点在P点的动能大于在Q点的动能D. 三个等势面中,c的电势最高2.某电场的电场线分布如图所示实线，以下说法正确的是A. c点场强大于b点场强B. b和c处在同一等势面上C. 若将一试探电荷由a点移动到d点,电荷的电势能将增大D. 若某一点电荷只在电场力的作用下沿虚线由a点运动到d点,可判断该电荷一定带负电3.如图所示，PQ为等量异种点电荷A、B连线的中垂线，C为中垂线上的一点，M、N分别为AC、BC的中点，若取无穷远处的电势为零，则下列判断正确的是（）A. M、N两点的电场强度相同B. M、N两点的电势相等C. 若将一负试探电荷由M点移到C点,电场力做正功D. 若将一负试探电荷由无穷远处移到N点时,电势能一定增加4.如图所示，点电荷+2Q、-Q分别置于M、N两点，D点为MN连线的中点，点a、b在MN连线上，点c、d在MN中垂线上，它们均关于O点对称．下列说法正确的是（）A. c、d两点的电场强度相同B. a、b两点的电势相同C. 将电子沿直线从c移到d,电场力对电子先做负功再做正功D. 将电子沿直线从a移到b,电子的电势能一直增大5.如图所示，三条平行且等间距的虚线表示电场中的三个等势面，其电势分别为10V、20V、30V．实线是一带电的粒子（不计重力）在该区域内运动的轨迹，对于轨迹上的a、b、c三点，已知：带电粒子带电量为0.01C，在a点处的动能为0.5J，则该带电粒子（）A. 可能是带负电B. 在b点处的电势能为C. 在b点处的动能为零D. 在c点处的动能为J6.关于电场强度有下列说法，正确的是（）A. 电场中某点的电场强度在数值上等于单位电荷在该点所受的电场力B. 电场强度的方向总是跟电场力的方向一致C. 在点电荷Q附近的任意一点,如果没有把试探电荷q放进去,则这一点的电场强度为零D. 根据公式可知,电场强度跟电场力成正比,跟放入电场中的电荷的电量成反比7.一平行电容器两极板之间充满云母介质，接在恒压直流电源上，若将云母介质移出，则电容器（）A. 极板上的电荷量变大,极板间的电场强度变大B. 极板上的电荷量变小,极板间的电场强度变大C. 极板上的电荷量变大,极板间的电场强度不变D. 极板上的电荷量变小,极板间的电场强度不变8.如图，平行板电容器的两极板竖直放置并分别与电源的正负极相连，一带电小球经绝缘轻绳悬挂于两极板之间，处于静止状态现保持右极板不动，将左极板向左缓慢移动关于小球所受的电场力大小F和绳子的拉力大小T，下列判断正确的是A. F逐渐减小,T逐渐减小B. F逐渐增大,T逐渐减小C. F逐渐减小,T逐渐增大D. F逐渐增大,T逐渐增大9.真空中有两个静止的点电荷，它们之间的作用力为F，若它们的带电量都增大为原来的3倍，距离增大为原来的2倍，它们之间的相互作用力变为（）A. 16FB.C.D.10.如图所示，匀强电场场强E=100V/m，A、B两点相距10cm、A、B连线与电场线夹角为60°，若取A点电势为0，则B点电势为（）A.B. 10VC.D. 5V11.如图，P为固定的点电荷，虚线是以P为圆心的两个圆．带电粒子Q在P的电场中运动．运动轨迹与两圆在同一平面内，a、b、c为轨迹上的三个点．若Q仅受P的电场力作用，其在a、b、c点的加速度大小分别为a a、a b、a c，速度大小分别为v a、v b、v c，则（）A. ,B. ,C. ,D. ,二、多选题（本大题共5小题）12.如图，一带正电的点电荷固定于O点，两虚线圆均以O为圆心，两实线分别为带电粒子M和N先后在电场中运动的轨迹，a、b、c、d、e为轨迹和虚线圆的交点。

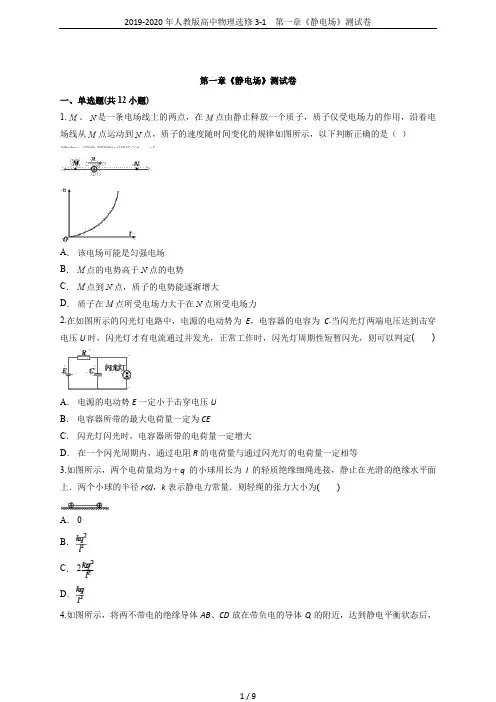

2019-2020年人教版高中物理选修3-1 第一章《静电场》测试卷
