2020年人教版初三物理全册第十六章 电压 电阻单元检测卷(含答案)
人教版九年级（全一册）物理第第十六章电压电阻单元测试[测试范围：第十六章时间：90分钟分值：100分]一、填空题(共20分，每空1分)1．教室里的日光灯正常工作时的电压是________；我们平常说的绝缘体，其电阻一般在1 MΩ以上，1 MΩ＝________Ω。
2．有些物质如硅、锗等，其导电性能介于导体和绝缘体之间，称为________。
有些物质在温度很低时，电阻会变成零，这就是________现象。
3．如图所示的电路中，导线a的一端固定连接在铅笔芯上，当闭合开关，导线b的一端在铅笔芯上左右移动时，灯泡亮度会发生变化，这个实验说明铅笔芯是________(选填“导体”或“绝缘体”)，还能说明导体的电阻与________有关。
4．如图所示，两个水果电池组成的“电池组”点亮了发光二极管，发光二极管具有单向导电性，电流只能从正极流入、负极流出，则A、B、C、D四个金属片中相当于电池正极的有________和________。
5．如图所示为滑动变阻器的结构示意图，若把A、C两个接线柱接到电路中，将滑片P向右移动，接入电路的电阻将________(选填“变大”“变小”或“不变”)。
若使滑动变阻器相当于一个定值电阻使用，应接入________两个接线柱。
6．将一根镍铬合金丝均匀拉长后接入电路，其电阻将________；若将这根镍铬合金丝对折后接入电路，其电阻将________。
(均选填“增大”“减小”或“不变”)7．元旦晚会上，同学们在教室里挂起了一种叫“满天星”的节日彩灯，这种彩灯每串由100只相同规格的小灯泡串联，将它们接在220 V的家庭电路中，则每只小灯泡两端的电压为________V，用电流表测得插头处的电流为200 mA，那么通过每只小灯泡的电流是________A。
8．如图所示电路，当开关闭合后，若电阻R1、R2并联且能正常工作，则甲表是________表、乙表是________表。
(均选填“电流”或“电压”)9.如图所示，将包装口香糖的锡箔纸剪成中间较窄的细条，然后将锡箔纸的两端连接电池正、负极，发现锡箔纸中间较窄处很快开始冒烟起火，这是因为锡箔纸将电池短路，导致电流很________(选填“大”或“小”)。
若ab 段长度等于bc段长度，则ab段电阻________(选填“大于”或“小于”)bc段电阻。
10．某新型手电筒由电池、开关和三粒相同的LED灯珠连接而成，工作时每粒灯珠都正常发光且电压都为U，为探究三粒灯珠的连接方式，小菲从手电筒中取下其中一粒灯珠，闭合开关，发现另外两粒灯珠不发光，则手电筒中三粒灯珠是______联的，电源的电压为_______。
二、选择题(共26分，把你认为正确选项的代号填在括号内。
第11～16小题，每小题只有一个正确选项，每小题3分；第17、18小题为不定项选择，每小题有一个或几个正确选项，每小题4分，全部选择正确得4分，不定项选择正确但不全得1分，不选、多选或错选得0分)11．关于电压、电流和电阻，下列说法中正确的是()A．导体的电阻由它两端的电压和通过的电流决定B．电荷移动就能形成电流C．导体中有电流时它两端一定有电压D．电压的作用是使电路中产生自由电荷12．关于导体的电阻，下列说法中正确的是()A．粗细相同的两根导线，较长导线的电阻一定大B．镍铬合金丝的电阻一定比铜丝的电阻大C．长短相同的两根导线，横截面积较小的那根电阻一定大D．同种材料制成的长短相同的两根导线，粗导线的电阻小13．如图所示的电路中，电流表或电压表连接正确的是()14．如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为()A．6 V 1.5 V B．7.5 V 1.5 VC．1.5 V7.5 V D．1.5 V 6 V15.如图所示的电路中，闭合开关S，电压表V1的示数为6 V，电压表V2的示数为3.4 V。
下列说法中不正确的是()A．电源电压为6 VB．L1两端的电压为2.6 VC．将电压表V2换成电流表，则L1亮、L2不亮D．将电压表V2换成电流表，则L1与L2并联，电流表测干路电流16．如图甲所示是用来调节收音机和电视机音量大小的电位器与电源、开关及一只小灯泡组成的电路，图乙是电位器的结构图，下列说法中不正确的是()A．电位器实质上就是一个变阻器B．图甲电位器的连接方式可以改变灯泡的亮度C．如果使用电位器的1、3接线柱，也可以改变灯泡的亮度D．在连接电位器时，1、3接线柱只能选择其中的一个17．如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动。
从油量表指针所指的刻度，就可以知道油箱内油面的高度。
下列说法中正确的是()A．油量表可以由电流表改装而成B．油量表的零刻度线一定与电流表原零刻度线重合C．油量表的刻度值从左往右是逐渐增大的D．电阻R′在油箱没有油时对电路起保护作用18．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭，且只有一只电表的示数变大。
若电路中只发生一处故障，且只发生在灯L或电阻R上。
如果将灯L和电阻R的位置对换，下列判断中正确的是()A．若R短路，则两电表的指针均无偏转B．若R断路，则两电表的指针均发生偏转C．若L短路，则两电表的指针均发生偏转D．若L断路，则两电表的指针均不偏转三、简答与计算题(共26分，第19小题5分，第20小题6分，第21小题7分，第22小题8分)19．如图所示是一种防火警报器，当有火烧到警报器的触发装置后，通过触发装置的电流增大，从而发出警报。
这款警报器的触发装置是石墨。
请你用物理知识解释，为什么该电路中的电流会增大？20．如图所示的电路中，电源电压为3 V，闭合开关S，电压表的示数为1 V，求：(1)灯泡L1两端的电压。
(2)灯泡L2两端的电压。
21．如图甲所示的电路中，电压表所用的量程不明，当开关S闭合后，电压表V1和V2的指针偏转情况分别如图乙所示，求：(1)电压表V1选用的量程。
(2)电源电压。
(3)小灯泡L1两端的电压。
22．如图所示，若电源电压为6 V，当只闭合S2、S4时，电压表的示数为3.8 V，求：(1)此时L1和L2两端的电压分别是多少。
(2)当只闭合S1、S3时，电流表A1和A2的示数分别为0.28 A和0.6 A，通过灯L1和L2的电流分别是多少。
(3)若将S1、S2和S3同时闭合，会发生什么现象。
四、实验与探究题(共28分，每小题7分)23．(1)如图甲所示电阻箱，其示数为________Ω，电阻箱的阻值变化范围是________ ～________Ω之间的任意整数阻值。
(2)图乙是插入式电阻箱的结构示意图，它的最大电阻值是________Ω，图中AB两个接线柱之间的电阻值是________Ω。
(3)某滑动变阻器铭牌上标有“30 Ω 2 A”的字样，其中“2 A”表示___________________，变阻器上的电阻丝材料应该选用________________(选填“铜丝”或“镍铬合金丝”)。
24．科学探究：苹果电池的电压大小U与电极插入苹果的深度h的关系。
在苹果中插入铜片和锌片就能做成一个苹果电池，铜片是电池的正极，锌片是负极，那么苹果电池的电压大小与电极插入苹果的深度h有怎样的关系呢？某实验小组用如图甲所示的实验器材对该问题进行探究。
(1)请用笔画线代替导线完成图甲的实物连接。
(2)实验时，应保持其他条件不变，只改变____________________________________。
(3)小组同学测得的实验数据如下表，当两电极插入苹果的深度为5 cm时，电压表的示数如图乙所示，请将电压值填入表中。
(4)分析表格中的数据，你能得到的实验结论是___________________________________________________________________________________________________________。
(5)科学猜想：苹果电池的电压大小还可能与____________________有关。
(6)如果实验前不知道苹果电池的正、负极，可以使用电压表来判断，你认为还可以使用________________(填一种实验器材名称)来判断。
25．为探究导体的电阻与哪些因素有关，实验小组用如图所示的装置进行实验，实验数据记录如下表所示。
(1)连接电路时，开关应________。
(2)比较步骤________和________，可得出结论：导体的电阻与导体的材料有关。
(3)比较步骤1和2，可得出结论：__________________________________________。
(4)比较步骤1和3，可得出结论：__________________________________________。
(5)根据你掌握的电学知识，你认为电阻还与____________有关。
(6)王刚同学在完成上述实验后，将M同时接c、d，N同时接c′、d′，此时小灯泡的亮度比步骤4的小灯泡还亮，这是因为__________________________________________________________________________________________________________________________。
26．小明和小华同学在“探究串联电路电压的规律”的实验中，都设计了如图甲所示的电路。
(1)连接电路前，小明发现电压表的指针如图乙所示，接下来他要对电压表进行的操作是________。
(2)小明根据图甲电路图连接好电路，闭合开关后，发现电压表的示数为零，若只有L1或L2中的一处发生故障，则故障可能是__________(写出一种即可)。
(3)排除故障后，小明完成了实验，并把数据记录在上表中。
分析实验数据得出两个实验结论：①串联电路两端的总电压________各部分电路两端的电压之和。
②串联电路中，各部分电路两端的电压相等。
(4)实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是________________________________________________________________________；另外，小明的实验在设计方案上还存在另一个不足之处是__________________________________。
(5)小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测L2两端的电压时，电压表所接的B 接点不动，只断开A接点，并把接线改接到C接点上，这个方法________(选填“能”或“不能”)测出L2两端的电压，原因是___________________________。
人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(带答案)
人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(带答案）学校:___________班级：___________姓名：___________考号：___________一、选择题1．在如图所示的电路中，电源电压为3V ，当开关S 1、S 2都闭合时，则（ ）A ．电压表的示数为3VB ．电流表将被烧坏C ．灯L 1不亮、灯L 2亮D ．两只灯都将被烧坏2.下列电路中电压表测量R 2两端电压，且电路连接正确是( )A. B.C. D.3. 如图所示，设电源电压保持不变，S 1断开S 2闭合时，电压表读数为4.5 V ，S 1闭合S 2断开时，电压表读数变为3 V ，灯泡L l 和L 2两端电压分别是（ ）A.3 V 和4.5 VB.3 V 和1.5 VC.3 V 和3 VD.1.5 V 和4.5 V4．如图所示，电池组由两节新的干电池串联组成，闭合开关S ，R 1两端的电压为1V ，那么图中电压表的示数为（ ）V L 1L 2S 1S 2A．1V B．2V C．3V D．4V5．如图所示的电路图中，能用电压表正确测出灯L两端电压的是( )1A B C D6.如图所示,电路中虚线框中是一个电阻箱,最下排为电阻丝,中间排为接线柱和插孔,上排A、B、C、D为铜塞,开始时,铜塞都没有插入接线柱中,电源电压保持不变,下列说法正确的是()A.要使电流表示数达到最大,需将铜塞全部插入插孔B.要使电流表示数减小,应插入铜塞C.闭合开关,电阻箱接入电路中的电阻为零D.闭合开关,电流表示数最大7．常用的变阻器有滑动变阻器和电阻箱，下列说法中正确的是（）A．电阻箱能逐渐地改变它连入电路的电阻，但不能表示出连入的阻值B．滑动变阻器能够表示出它连入电路的阻值C．电阻箱能表示出它连入电路的阻值D．这两种变阻器规定有最大的阻值，对通过它们的电流没有任何限制亮，8．如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1不亮，电流表和电压表均有读数．则故障原因不可能是（）灯L2xA．L1断路B．L1短路C．L2断路D．L2短路9.如图所示,电路中能实现灯泡从亮到灭的电路是()10.如图所示，电流表A1示数为0.3A，当开关S由闭合到断开时，电流表A的示数变化了0.5A，下列说法正确的是（）A．开关S由闭合到断开时，A1示数变大B．开关S由闭合到断开，A示数减小了0.5 A，A1示数不变C．开关S由闭合到断开时，V表示数变小D．开关S闭合时，A1与A的示数之比为3：511. 如图所示的电路，下列说法正确的是( )A.只闭合开关，灯泡与滑动变阻器并联，电流表测干路电流B.只闭合开关，灯泡与滑动变阻器并联后再与串联C.闭合开关、，灯泡、并联后再与滑动变阻器串联D.闭合开关、，灯泡被短路，电压表测灯泡两端的电压12．有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线．甲、乙导线粗细相同，甲比乙短、乙、丙两导线长短一样，乙比丙粗，丙、丁长短粗细相同，则四根导线按其电阻大小排列是（）A．R甲＞R乙＞R丙＞R丁B．R丁＞R丙＞R乙＞R甲C．R丙＞R乙＞R甲＞R丁D．R乙＞R丁＞R甲＞R丙13．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较通过它们的电流的大小，有（）A．AB段电阻大，电流小B．BC段电阻大，电流大C．AB段电阻大，电流与BC段相等D．BC段电阻大电流与AB段相等14. 在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电源两端的电压和L1两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．6V，4.8V15．如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I 1、I2，那么下列关系式正确的是（）A．U2=U1+U3I1=I2B．U2=Ul=U3I1=I2C．U3=Ul+U2I1＜I2D．U3=Ul+U2Il＞I2二、填空题16．如图所示，电源电压保持不变，R1为一热敏电阻，其阻值随温度的降低而增大．现往R1上擦一些酒精后，热敏电阻的温度（升高/降低），电流表的读数（变大/变小）．17. 某同学有一个电压表（两个量程分别为0～3 V和0～15 V），测量由两节已用过的干电池串联组成的电池组的电压时，他随便选择了一个量程读数，记录的数据是10 V，则实际电压应该是_______V。
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷(附答案)
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，电源电压不变，开关闭合后，将滑动变阻器的滑片P从中点向右滑动过程中，下列说法正确的是（）A．电压表V示数变小B．小灯泡L的亮度变暗C．电压表V与电流表A1示数的比值变大D．电压表V与电流表A2示数的乘积变大2．用如图所示的电路探究串联电路中电压规律时，下列说法正确的是（）A．电压表不能直接并在电源两端B．若要测量L2两端电压，需将电压表并联在B、C两点间，且B点与电压表的“﹣”接线柱相连C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了寻找普遍规律3．用电压表、电流表测量电阻实验中，在连接电路时，其中不必要的一点是（）A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、安培表应接在靠近电源电流流出的一端C．连接电路过程中开关必须是断开的D．两电表都必须电流从“+”接线柱流进，“-”接线柱流出4．在如图所示的电路中，电源电压为6V，当开关S闭合后，电压表示数为2.3V；则灯L1和L2两端的电压分别为（）A．6V、2.3V B．3.7V、2.3V C．3.7V、6V D．2.3V、3.7V5．如图所示为滑动变阻器连入电路的几种情况的示意图。
当滑片P向左滑动时，连入电路的电阻值变大的图是（）A．B．C．D．6．一根导线的电阻为R，以下能使该导线电阻增大的是（）A．将导线拉长后连入电路B．将导线对折后连入电路C．增大导线两端的电压D．减小导线两端的电压7．如图所示，正确连接好电路，按合理的顺序操作，但闭合开关后灯却不亮，电压表没有示数，电流表有示数。
下列关于电路故障的分析正确的是（）A．可能灯丝断了B．可能是灯泡短路C．可能是滑动变阻器断路D．可能开关短路8．如图所示的电路图中，连接正确的是A．B．C ．D ．9．如图所示的两个电路，两个灯泡阻值不等，开关S 闭合，关于电路中的电流或电压关系，下列说法错误的是A ．甲电路中，12=+U U UB ．甲电路中，12=+I I IC ．乙电路中，12=+I I ID ．乙电路中，12U U10．在如图所示的电路中，灯泡L 1、L 2均正常发光，“〇”处连接的是电流表或电压表。
人教版九年级物理全一册《第十六章电压电阻》单元检测卷(含答案)

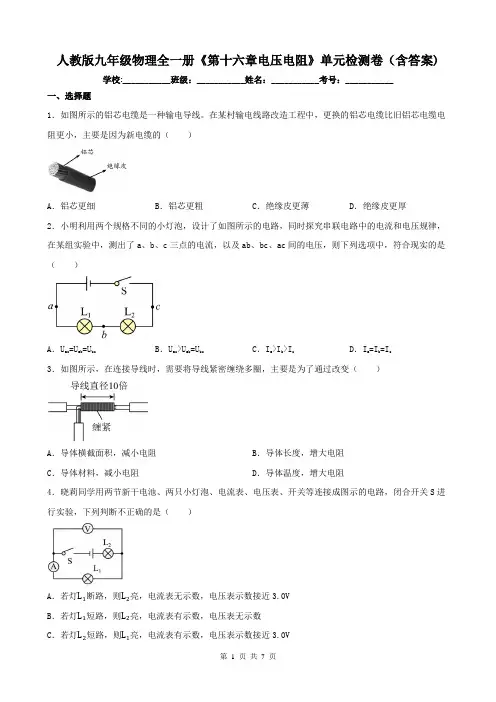

人教版九年级物理全一册《第十六章电压电阻》单元检测卷（含答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示的铝芯电缆是一种输电导线。
在某村输电线路改造工程中，更换的铝芯电缆比旧铝芯电缆电阻更小，主要是因为新电缆的（）A．铝芯更细B．铝芯更粗C．绝缘皮更薄D．绝缘皮更厚2．小明利用两个规格不同的小灯泡，设计了如图所示的电路，同时探究串联电路中的电流和电压规律，在某组实验中，测出了a、b、c三点的电流，以及ab、bc、ac间的电压，则下列选项中，符合现实的是（）A．U ac=U ab=U bc B．U ac>U ab=U bc C．I a>I b>I c D．I a=I b=I c3．如图所示，在连接导线时，需要将导线紧密缠绕多圈，主要是为了通过改变（）A．导体横截面积，减小电阻B．导体长度，增大电阻C．导体材料，减小电阻D．导体温度，增大电阻4．晓莉同学用两节新干电池、两只小灯泡、电流表、电压表、开关等连接成图示的电路，闭合开关S进行实验，下列判断不正确的是（）A．若灯L1断路，则L2亮，电流表无示数，电压表示数接近3.0VB．若灯L1短路，则L2亮，电流表有示数，电压表无示数C．若灯L2短路，则L1亮，电流表有示数，电压表示数接近3.0VD．若灯L2断路，则L1不亮，电流表无示数，电压表也无示数5．关于电压和电阻，下列说法正确的是（）A．一根导线从电路中拆下来，它的电阻变为0 B．导体中有电流通过时，导体才有电阻C．电路两端有电压，电路中就一定有电流D．用电器中有电流，用电器两端就一定有电压6．如图所示电路，开关S闭合后电路正常工作。
一段时间后其中一盏灯突然熄灭，两只电表的示数均变大，这可能是（）A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路7．如图所示的滑动变阻器连接，当滑片P向左移动时，电路中的电阻变小的接法是（）A．甲图B．乙图C．丙图D．丁图8．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V二、填空题9．对人体安全的电压是不高于V的电压；图中电阻箱的读数是Ω。
人教版九年级物理全一册《第十六章电压、电阻》章节测试卷(附答案)
人教版九年级物理全一册《第十六章电压、电阻》章节测试卷（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电路连接没有错误，每只灯泡都能正常发光，“甲”、“乙”是电流表或电压表，且均有正常的读数，则下列判断正确的是（）A．甲、乙都是电流表B．甲、乙都是电压表C．甲是电压表，乙是电流表D．甲是电流表，乙是电压表2．小明按图甲的电路进行实验，当闭合开关电电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1、L2两端的电压分别为A．6V 1.5V B．7.5V 1.5V C．1.5V7.5V D．1.5V6V3．如图所示，将S闭合后，V1、V2的示数分别为10V和4V，则L1与L2两端的电压分别是（）A．6V；4V B．4V；6V C．6V；10V D．4V；10V4．在如图所示的电路中，S闭合后下列各种情况正确的是（）A．若甲、乙、丙电压表，当S1闭合后U丙=U甲=U乙B．若电路是并联电路，则乙表示数大于丙表的示数C．若甲电压表，乙、丙电流表，S1断开形成串联电路D．电路中甲表和乙表可以同时是电流表5．如图所示，关于电流表和电压表的使用方法中正确的是（）A．B．C．D．6．下列说法中正确的是（）A．有电压时，电路中一定有电流B．由公式R＝UI可知，电阻与电压成正比，与电流成反比C．最基本的电路是断路和短路D．一个电子所带的电荷量是-191.610C7．如图所示电路中，当开关S1，S2闭合时，能够测量小灯泡L2两端电压的电路是() A．B．C．D．8．我国青年科学家曹原研究发现了让石墨烯电阻变为零的原理。
电阻为零的石墨烯是（）A．超导体B．绝缘体C．半导体D．导体二、填空题9．铜导线的导电性能好，因为铜是；芯片是指含有集成电路的硅片，制造芯片的主要材料是；我国年仅22岁的优秀青年科学家曹原研究发现：当两层石墨以一个“魔角”叠加在一起时，石墨烯的电阻会突然变为0，此现象中石墨烯是。
人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附含答案)
人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，闭合开关后，电压表能测出L2两端电压的是（）A．B．C．D．2．如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则()A．V示数等于V1示数B．V1示数大于V2示数C．A示数大于A1示数D．A2示数大于A1示数3．如图所示电路中，当S闭合时，电压表V1的示数为3V，V2的示数为5V。
若电源电压为6V，则灯泡L2两端的电压为（）A．4V B．3V C．2V D．5V4．下列关于电压值的说法正确的是（）A．手机电池电压约为220V B．我国家庭电路的电压是36VC．一节干电池的电压大约是1.5V D．对人体安全的电压不高于380V5．如图所示，是滑动变阻器连入电路的四种情况，其中当滑动变阻器向右移动时连入电路的电阻变大的是（）A．B．C．D．6．如图所示的电路中，若闭合开关S1、S2，小灯泡均能正常发光，电流表和电压表均有示数，下列对电路分析正确的是（）A．电压表只能测量灯L2两端电压B．若S1、S2都闭合，电流表测量干路电流C．若先闭合S1，再闭合S2，电流表示数变大D．若先闭合S1，再闭合S2，电压表示数变大7．如图所示的物理实验中，下列对实验现象的描述符合实际的是（）A．甲图中，在将玻璃拉出水面时由于大气压力弹簧测力计示数变大B．乙图中，是柴油机的做功冲程，内能转化为机械能C．丙图中，对电灯的钨丝加热，灯泡将变暗D．丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些8．两只相同的灯泡连接在同一电路中，能够判断两只灯泡一定是串联的是（）A．流过两只灯泡的电流相同B．两只灯泡两端的电压相同C．开关闭合，两只灯泡同时亮，开关断开，两只灯泡同时熄灭D．两灯泡同时发光时，取下任一只灯泡，另一只熄灭9．如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V和1.6V B．1.6V和8VC．1.6V和6.4V D．6.4V和1.6V10．小明按如图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L1和L2两端的电压分别是A．7V 1. 4V B．5. 6V 1. 4VC．7V7V D．1. 4V 1. 4V二、填空题11．如图电阻箱的示数是Ω。
人教版九年级物理全一册《第十六章电压电阻》单元检测卷(附参考答案)

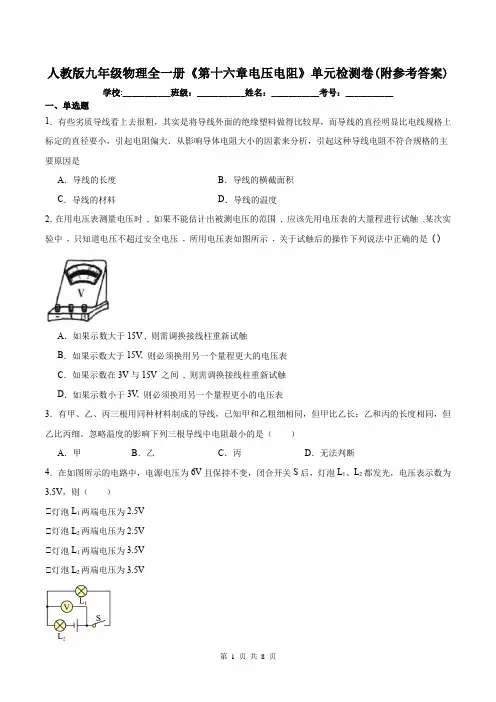

人教版九年级物理全一册《第十六章电压电阻》单元检测卷(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．有些劣质导线看上去很粗，其实是将导线外面的绝缘塑料做得比较厚，而导线的直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻大小的因素来分析，引起这种导线电阻不符合规格的主要原因是A．导线的长度B．导线的横截面积C．导线的材料D．导线的温度2．在用电压表测量电压时, 如果不能估计出被测电压的范围, 应该先用电压表的大量程进行试触.某次实验中, 只知道电压不超过安全电压, 所用电压表如图所示, 关于试触后的操作下列说法中正确的是( )A．如果示数大于15V , 则需调换接线柱重新试触B．如果示数大于15V, 则必须换用另一个量程更大的电压表C．如果示数在3V与15V 之间, 则需调换接线柱重新试触D．如果示数小于3V, 则必须换用另一个量程更小的电压表3．有甲、乙、丙三根用同种材料制成的导线，已知甲和乙粗细相同，但甲比乙长；乙和丙的长度相同，但乙比丙细。
忽略温度的影响下列三根导线中电阻最小的是（）A．甲B．乙C．丙D．无法判断4．在如图所示的电路中，电源电压为6V且保持不变，闭合开关S后，灯泡L1、L2都发光，电压表示数为3.5V，则（）①灯泡L1两端电压为2.5V①灯泡L2两端电压为2.5V①灯泡L1两端电压为3.5V①灯泡L2两端电压为3.5VA．只有①①正确B．只有①①正确C．只有①①正确D．只有①①正确5．如图所示，将两个滑动变阻器串联起来，若将a、b两接线柱接入电路后，要使这两个滑动变阻器总电阻最大，则滑动片P1、P2所处的位置是（）A．P1移向左端，P2移向左端B．P1移向右端，P2移向右端C．P1移向左端，P2移向右端D．P1移向右端，P2移向左端6．如图所示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小．用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数．若故障只有一处，原因可能是A．R1断路B．R1短路C．R2断路D．导线ac断路7．一只电压表有3V和15V两个量程，实验中用的是3V的量程，而读数时，却按0～15V的量程来读数，读出的示数为6.5V，则实验中测得的实际电压为A．6.5V B．1.3V C．2.5V D．1.5V8．如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表的示数为8V。
2020年人教版九年级物理第十六章电压电阻单元测试题(含答案)
人教版九年级物理第十六章电压电阻单元测试题一、单选题1.以下说法中正确的是（）A．绝缘体有电阻，导体没有电阻B．导体两端电压为零时，电流为零，但电阻不为零C．只有导体才能用于做电工材料D．通过导体的电流越大，导体的电阻就一定越小2、下列用电器中，不需要变阻器的是（）A．调温电熨斗B．电视机或收音机C．无级调光书写台D．普通家用的白炽电灯3.关于导体的电阻，下列说法中正确的是（）A．通过导体的电流是0A时，电阻为0ΩB．导体电阻与它两端的电压成正比，与通过它的电流成反比C．粗细相同的导线，长的导线电阻较大D．同种材料制成的长短一样的两条导线，细的电阻较大4、有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6.5V，则该同学实际测的电压值是（）A．5V B．2．5V C. 1．3V D．11．5V5.如图所示，当开关闭合后，电压表测量灯泡L1两端电压的电路图是（）6、一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样它的意义是（）A．电阻的最小值是50Ω，允许通过的最大电流是1.5AB．电阻的最小值是50Ω，允许通过的最小电流是1.5AC．电阻的最大值是50Ω，允许通过的最小电流是1.5AD．电阻的最大值是50Ω，允许通过的最大电流是1.5A7、为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是（）A．将导线拉长后使用 B.将导线对折后使用C. 给导线加热D.改变导线中的电流8、为了研究电阻跟哪些因素有关，实验中必须（）A．保持一个因素不变，改变其它因素，比较电阻中电流的大小B．一次只改变某一因素，保持其它因素不变，比较每次电阻中的电流大小C．同时变化多个因素，保持其它因素不变，比较每次电阻中电流的大小D．保持电阻两端电压不变，同时改变一个或几个因素，比较电阻中电流大小9.如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是（）A．电流表、电流表、电压表B．电压表、电流表、电压表C．电压表、电流表、电流表D．电流表、电压表、电流表10.如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是（）A. AB段电阻大，电流与CD段相等B. CD段电阻大，电流与AB段相等C. AB段电阻大，电流小D. CD段电阻大，电流大11.如图所示，当开关S闭合后，电压表测出的电压是（）A．灯L1两端的电压B．灯L2两端的电压C．灯L1与L2两端的电压D．电源电压12、在图所示电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S2断开时，灯L1和L2两端的电压分别为（）A.2V和3VB.3V和2VC.2V和8VD.2V和5V二、填空题13、电压表的表盘及指针如图所示，若接“0～3V”量程，电压表的读数为______ V；若接“0～15V”量程，表盘上每一小格代表______ V．14、录音机喇叭里放出悠扬的钢琴乐曲时，当旋转音量开关，使电位器连入电路中的电阻______ （选填“变大”“变小”“不变”），从而使声音变大．15.一种彩灯工作时的电压要控制在36V,如果要用干电池作电源,至少要节干电池串联;如果接在220V的家庭电路中,至少需要串联只这种灯泡16.LED灯是一种新型的高效节能光源,它的核心元件是发光二极管,二极管是由材料制成的在发电厂发电、输送电能等方面若能采用材料,就可以大大降低由于电阻引起的电能损耗。
2020学年人教版九年级物理第十六章电压电阻单元试题(含答案)
九年级物理第十六章电压电阻单元试题一、选择题1．下列几种电压中，最大的是（）A．发生闪电时云层间的电压B．无轨电车电源的电压C．家庭电路的电压D．对人体安全的电压2.小明通过实验研究电阻的大小与哪些因素有关，他找到四根金属线如图所示，图中甲为锰铜线，乙、丙、丁为镍铬合金线，S表示横截面积．在研究电阻的大小与导体横截面积的关系时，他选择了其中两根金属导线分别进行实验比较，他应选择（）A. 甲和乙B. 甲和丁C. 乙和丙D. 乙和丁3、电阻是导体对电流的阻碍作用，所以（）A．有电流通过导体就有电阻，没有电流通过导体就没有电阻B．通过导体的电流强度逐渐增大，则导体的电阻也逐渐增大C．导体电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的D．导体的电阻只与导体的长度和横截面积有关4、有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6.5V，则该同学实际测的电压值是（）A．5V B．2．5V C. 1．3V D．11．5V5、图表示的是滑动变阻器连入电路的四种接法，当滑片P向右滑动时，能使电路中电流变小的是（）A．甲种接法B．乙、丙种接法C．只有丙种接法D．丁种接6．把甲、乙两段电阻线接在相同的电压下，通过甲线的电流大于通过乙线的电流，忽略温度的影响，下列判断正确的是（）A．甲线的电阻大B．乙线的电阻大C．甲、乙两线的电阻一样大D．无法判断7、如图所示的电路中，开关S闭合时，电压表V、V1、V2的示数分别是U、U1、U2，关于它们的关系正确的是（）A．U＝U1＝U2 B．U＞U1＋U2 C．U＜U1＋U2 D．U＝U1＋U28、同一电路中的两只小灯泡,用电压表测量每只灯泡两端的电压后,发现两只灯泡两端电压相等,由此可以判断两只灯泡（）A.一定是串联B.一定是并联C.一定不是串联D.可能是串联也可能是并联9、某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变，把表中合金线分别接入该电路中测出通过合金线的电流大小进行对比研究，则正确的是（）A、采用序号1与2对比，是研究电阻大小是否与长度有关B、采用序号1与3对比，是研究电阻大小是否与长度有关C、采用序号2与4对比，是研究电阻大小是否与材料有关D、采用序号3与4对比，是研究电阻大小是否与横截面积有关10、如图所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是（）A．灯L1处短路B．灯L2处短路C．灯L1处断路D．灯L2处断路11．如图所示的电路中，灯L1和L2都标有“3V 0.25A”字样，电源由两节新干电池串联组成，则下列说法错误的是（）A．S闭合后，L1、L2并联，且都能发光B．S闭合后，电路将发生短路C．要想使L1、L2串联，可去掉导线bD．若将导线m从接线柱B改到接线柱A上，则两灯都能正常发光12、在图所示电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S2断开时，灯L1和L2两端的电压分别为（）A.2V和3VB.3V和2VC.2V和8VD.2V和5V二、填空题13.在我国，家庭电路的电压是V，家中电视机、电冰箱、电灯等用电器之间的连接方式是（选填“串”或“并”）联，将3节干电池串联起来使用，提供的电压为V。
人教版2019-2020学年九年级物理全册第十六单元《电压电阻》单元测试卷(含答案)
第十六单元《电压电阻》测试卷一、单选题(共15小题)1.在如图所示的电路连接中，下列说法正确的是（）A．灯泡L1和L2并联，电流表测的是L1支路的电流B．灯泡L1和L2并联，电压表测量的是电源电压C．灯泡L1和L2串联，电压表测的是L2的电压D．灯泡L1和L2串联，电压表测的是L1的电压2.电压表和电流表是电路测量中的常用工具，有关它们的使用方法符合使用要求的是（）A．电压表和电流表只能单独使用B．电压表和电流表的“+”接线柱要和电源的“+”极相接C．电压表和电流表选用最大量程时比较保险D．电压表要与被测电路并联而电流表一定不能并联3.学生实验用的电压表，当使用“-”和“15”两个接线柱时，电压表的量程和最小刻度值分别是（）A． 15V，0.5VB． 15V，1VC． 3V，0.1VD． 3V，0.05V4.如图所示，闭合开关后能测出小灯泡L1两端的电压的电路是（）A．B．C．D．5.如图所示，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（）A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、乙是电压表，丙是电流表D．甲、丙是电流表，乙是电压表6.如图，当滑片P向A端移动时，下列判断正确的是（）A．通过电阻器的电流变小B．通过灯泡的电流不变C．电流表的示数变小D．变阻器接入电路中的电阻变小7.下面的几种叙述中，哪一种是并联电路的特征（）A．电路中每一处电流都相等B．电路中任何一处断开都会引起断路C．各条支路上的电压都相等D．电路上各部分电路电压之和等于总电压8.在下图中，关于a、b的说法正确的是（）A． a为电流表，b为电压表B． a为电压表，b为电流表C． a、b都为电流表D． a、b均为电压表9.如图所示是变阻器连入电路的四种不同的接法，那么，在这四种接法中，哪一种具有这样的功能:当金属滑片P向右滑动时，电路中的灯光变暗（）A．B．C．D．10.如图所示电路，a、b、c中各有一个是电流表、电压表和灯泡，小灯泡正常发光，下列判断正确的是（）A． a一定是电压表B． b可能是电流表C． c一定是灯泡D． a可能是电流表11.如图所示的电路中，甲、乙是两只电表．当开关S闭合后，要使两灯串联，则（）A．甲是电压表，乙是电流表B．甲是电流表，乙是电压表C．甲、乙都是电流表D．甲、乙都是电压表12.如图所示电路，当开关闭合时，电压表V1示数为7.5V，电压表V2的示数为9V，若电源电压为12V，则L1，L2两端电压分别为（）A． 3V，4.5VB． 3V，5VC．3V，4VD． 4V，4.5V13.以下科学家中，以其名字命名电压单位的是（）A．牛顿B．伏特C．安培D．焦耳14.如图所示电路，电源电压为6V，开关闭合后电压表示数为3.8V，则（）A． L1两端电压为3.8VB． L2两端电压为3.8VC．电源、L1的电压之和为3.8VD． L2两端电压为2.2V15.如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表．闭合开关S后，若两灯都能发光，则（）A．a、b均为电流表B．a、b均为电压表C．a为电流表，b为电压表D．a为电压表，b为电流表二、填空题(共3小题)16.电动车的把手可以调节车速，转动它可以改变电流的大小．与这些旋钮联动的电路元件实质是一个 ______ .17.如图所示电路中，闭合开关S时，电压表V的示数为1V，电流表A1的示数为0.4A，电流表A2的示数为0.1A，则通过L1的电流为 ______ A，L2两端的电压为 ______ V．18.一段铜丝对折扭成一股后，电阻变______ （大/小）；一根金属线均匀拉长后电阻变______ （大/小）．三、实验题(共3小题)19.如图甲所示，小明在探究“串联电路的电压特点”时，将两盏标有“2.5V，0.3A”的小灯泡串联起来，接到可调直流电源两端．（1）请用笔画线代替导线，按如图甲所示的电路图连接实物．要求：电压表测量L1的电压，且导线不能交叉．（2）小明在闭合开关后，发现电压表的指针偏转如图丙所示，这是因为______ ；上述问题纠正后，小明正确操作测出了L1的电压．在测L2两端的电压时，为了节省实验时间，小明采用了以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上，小明用上面的方法能否测出L2两端的电压？为什么？答： ______ ．（3）调节直流电源两端的电压，使两灯泡都正常发光（即灯泡两端的电压均为 2.5V）．突然，原来正常发光的两盏灯同时熄灭．①发生这种故障的原因是什么呢？指导老师经过分析检查，给出下列两种原因供小明选择，你认为可能的是 ______ ．A．一盏灯断路，另一盏灯完好 B．一盏灯短路，另一盏灯完好②为了检测故障，指导老师又提供了下列四种器材：A．规格仍为“2.5V，0.3A”的灯泡B．符合要求的电压表C．符合要求的电流表D．一根导线从它们中间每次选择一种器材来检测故障，你认为不适用的有______ （填器材前的字母代号），理由是 ______ ．（4）故障排除后，小刚测出的数据如表．得出结论：①串联电路中的总电压等于各部分电路两端的电压总和；②串联电路中各部分两端的电压相等．请你对下述实验表格设计及结论进行评估： ______ ； ______20.以下是茗茗对串联电路中电压规律进行的实验探究．[猜想与假设]串联电路两端的电压等于各用电器两端电压之和．[设计与实验]①按图所示的电路图连接电路；②闭合开关，用电压表测出L1两端的电压；③在测L2两端的电压时，茗茗为了节省时间，采用以下方法：电压表所接的B点不动，只断开A 点，并改接到C点上；④测出AC间的电压．[交流与评估]（1）在串联电路中，开关可以控制所有用电器，开关位置的改变 ______ （选填“影响”或“不影响”）它对用电器的控制．（2）茗茗 ______ （选填“能”或“不能”）用步骤③的方法测出L2两端的电压，这是因为 ______ ．（3）茗茗测出AB、BC、AC间的电压并记录在下表中．分析茗茗的实验数据可以得出的结论是：串联电路两端的电压 ______ （选填“等于”或“不等于”）各用电器两端电压之和．（4）这个实验在设计方案上还存在的不足之处是： ______ ．21.导电性与什么因素有关[猜想与假设]地质温水的导电性与水的温度有关．[设计实验]用电源、开关、电流表、电极、导线、烧杯、地质温水等组成的实验电路如图所示，要完成实验，还需要器材有加热器和 ______ ．[进行实验]（1）按图组装实验装置．（2）测出水的温度并记录．（3）闭合开关， ______ 并记录，（4）其他条件不变，改变水的 ______ ，重复（2）、（3）步骤，[收集并整理实验教据]实验记录如表所示，请你在图中作出电流随温度变化的图像．[分析与论证]实验结论： ______ ．四、计算题(共3小题)22.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？23.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．24.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？五、作图题(共3小题)25.在图示虚线框中填入电池和电压表的符号，使电路成为串联电路．26.（1）在下图的甲、乙○内填上适当的电表符号，要求闭合开关后灯泡都能发光．（2）根据丙标出的电流方向，从电池组、电压表、电流表三个元件中选出两个元件符号，分别填进丙电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光．27.在如图所示电路的“○”中填上电流表或电压表的符号．答案解析1.【答案】D【解析】电压表在识别电路时可以看成是开路，由图，电流从电源正极流出通过电流表和L1、开关和L2回到电源负极，所以灯L1和L2串联，电流表测电路中的电流，电压表测L1两端电压．故A、B、C错误，D正确．2.【答案】D【解析】A、电压表和电流表可以一块接入电路工作，故错误；B、使用时，电流表和电压表的电流必须都从正接线柱流入，从负接线柱流出，但不一定必须“+”接线柱接到电源的“+”极上，故错误；C、电压表和电流表使用时要根据实际情况选择合适的量程，但不一定必须选用最大量程，故错误；D、电压表要与被测电路并联，电流表应与用电器串联，即一定不能并联，故正确.3.【答案】A【解析】学生实验用的电压表，当使用“-”和“15”两个接线柱时，电压表能测量的最大电压为15V．每一个大格代表5V，每一个小格代表0.5V，所以分度值是0.5V．4.【答案】D【解析】A、电压表与灯泡L2并联，故A选项错误；B、电压表与灯L1并联，但是正负接线柱接反了，故B选项错误；C、电压表并联在电源两端，并且正负接线柱接反了，故C选项错误；D、电压表符合电压表的正确使用方法，并且与L1并联，故D选项正确．5.【答案】D【解析】由电路图知：要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以甲表为电流表；由于甲表为电流表，所以乙表只能为电压表，否则会造成电源短路．6.【答案】D【解析】由图可知，滑动变阻器接入了左下方的接线柱，接入电路的电阻为AP段，则滑片向A移动时，滑动变阻器接入部分减小，即接入电路中的电阻变小，故D正确；在这个串联电路中，由于电阻减小，电路中的电流将增大，即电流表的示数、通过灯泡的电路及滑动变阻器的电流均增大，故A、B、C错误.7.【答案】C【解析】A、并联电路的电流特点：在并联电路中，干路电流等于各支路电流之和，所以干路电流比各支路电流大即电路中并不是每一处的电流都相等．再者，各支路的电流也可能不相同，所以选项A不是并联电路的特征；B、并联电路各用电器的特点：由于并联电路的电流路径有多条，每一条支路都与电源构成一个完整的闭合回路，所以即使其中一条支路发生了断路，并不会影响其它支路用电器的工作情况，所以选项B不是并联电路的特征；C、并联电路电压规律：在并联电路中，各支路两端的电压都相等，所以选项C是并联电路的特征；D、并联电路电压规律：在并联电路中，各支路都与电源构成一个完整的闭合回路，所以各支路两端的电压都等于电源电压，所以选项D不是并联电路的特征，它是串联电路的特征：在串联电路中，电路两端的总电压等于各部分电路两端电压之和．8.【答案】B【解析】读图可知，因为a和两个灯泡并联，所以a为电压表，b串联在干路中，所以b为电流表，故只有B选项正确．9.【答案】B【解析】A、滑动变阻器全部接入，故无论如何调节滑片，接入电阻均不变，故灯泡亮度没有变化，故A错误；B、由图可知，滑动变阻器接入了右侧部分，故当滑片向右移时接入电阻变小，故灯泡变亮，故B 正确；C、由图可知，滑动变阻器接入了左侧部分，故当滑片向右移时接入电阻变大，故灯泡变暗，故C 错误；D、由图可知，滑动变阻器接入了左侧部分，故当滑片向右移时接入电阻变大，故灯泡变暗，故D 错误.10.【答案】D【解析】由图可知，a、c串联在一起，不可能有电压表，因此一定是电流表和灯泡，且二者都有可能． b不能是电流表，否则，电源短路，则b一定是电压表．综上所述，只有D说法正确．11.【答案】D【解析】当开关S闭合后，若甲是电流表，则右边的灯短路，若乙是电流表则电源短路，所以，甲、乙都不能是电流表，则甲、乙都是电压表．如图：12.【答案】A【解析】由电路图可知，三灯泡串联，电压表V1测L1与L2两端的电压之和，电压表V2测L2与L3两端的电压之和，因串联电路中总电压等于各分电压之和，所以，L1两端的电压：U1=U-UV2=12V-9V=3V，灯L2两端的电压：U2=UV1-U1=7.5V-3V=4.5V．13.【答案】B【解析】牛顿是力的单位；伏特是电压的单位，安培是电流的单位，焦耳是热量或功、能的单位，故B正确．14.【答案】B【解析】由图知，开关S闭合后，L1、L2串联，（1）电压表测量L2两端的电压，所以U2=3.8V，即灯L2两端的电压为3.8V；（2）U1=U-U2=6V-3.8V=2.2V，即灯L1两端的电压为2.2V；（3）电源、L1的电压之和为6V+2.2V=8.2V．15.【答案】C【解析】如果两个灯泡串联，无论a、b是什么仪表，L2都会被短路，故电路不可能为串联；那么两个灯泡的连接方式一定为并联，所以为了使灯L1、L2正确发光，a处相当于导线，即电流表；b 处不能形成通路，否则会形成电源短路，故b处为电压表．16.【答案】滑动变阻器【解析】电动自行车上的“调速”把手相当于我们学过的滑动变阻器，它是利用改变电阻的大小来改变电路中电流大小的．17.【答案】0.3；1．【解析】由电路图可知，两灯泡并联，电流表A1测干路电路，电流表A2测L2支路的电流，电压表测L1两端的电压．（1）因并联电路中干路电流等于各支路电流之和，所以，L1的电流：I1=I-I2=0.4A-0.1A=0.3A；（2）因并联电路中各支路两端的电压相等，所以，L1两端的电压：U1=U=U V=1V．18.【答案】小；大．【解析】将一段铜丝对折后，长度变小、横截面积变大，导体的电阻变小；将一根金属线均匀拉长后，长度变长、横截面积变小，电阻变大．19.【答案】（1）如图所示：（2）选择0～15V的量程；不能，改接后电压表正负接线柱接反；（3）A；CD；用它们检测电路故障容易烧坏另一个灯泡；（4）表格中物理量没有单位；所选灯泡规格相同．【解析】（1）从正极开始连接，经过开关、L2、L1回到负极，电压表并联在L1两端．如图：（2）电压表指针偏转太小，说明选择了大量程，即选择0～15V的量程，应改接小量程；当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；（3）①把两盏灯串联起来接入电路中，若其中一盏灯断路后，另一个灯泡也不发光；若其中一盏灯泡短路后，另一盏灯泡仍然发光，并且更亮，故原来正常发光的两盏灯同时熄灭的原因是其中一盏灯断路；②当检查电路故障时，不能断开电路，因此只能把检验器材并联在电路里；电流表和导线的电阻很小，它们并联在用电器两端时，会造成该用电器短路，电路中的电流过大而烧坏另一盏灯；（4）物理量需要有单位，表格中的数据并没有单位．20.【答案】（1）不影响；（2）不能；电压表正负接线柱接反了；（3）等于；（4）实验次数太少．【解析】（1）在串联电路中，开关可以控制所有用电器，开关位置的改变不改变它对所有用电器的控制作用；（2）在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压；（3）由表中数据可知：UAB+UBC=3.8V，这与UAC间电压相等，所以得出的结论为：串联电路两端的电压等于各用电器两端电压之和．（4）此实验在设计方案上存在的不足之处是只测量了一次，应当改用不同规格的灯泡再测几次，然后再得出结论．21.【答案】温度计；（3）观察电流表的示数；（4）温度；图像见下图，地质温水的导电性与水的温度有关，温度越高，电阻越小，导电性越好【解析】要测量水的温度一定要用温度计，所以缺少的实验器材是温度计．水的导电性可通过电流表的示数得出，要改变水温，就要用加热器给水加热，其他条件不变，改变水的温度，重复（2）、（3）步骤；电流随温度变化的图像如图所示：实验结论：地质温水的导电性与水的温度有关，温度越高，电阻越小，导电性越好．22.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．23.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.24.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．25.【答案】【解析】由于电压表相当于断路，所以中间的方框不能是电压表，故中间方框为电池，左边的方框为电压表，且是串联电路，如下图：26.【答案】【解析】（1）电表包括电压表和电流表，二选一，我们可以依次进行尝试．图甲中，中间的一个是串联在电路中的，只能连电流表，而上边的是与灯泡并联的，所以应连电压表；图乙是一个由两只灯泡组成的并联电路，下边的电表是串联在干路中的，只能连电流表，中间一个应连电压表，并且如果中间一个连电流表的话，会造成电路的短路．具体选择如图所示：（2）图丙中，电池组是必不可少的，可先将其确定．根据电流方向，又因为要求两灯串联，且都能发光，所以左边一定是电池组，且正极朝上．右边选择电压表可以测L2的电压，但如果选择电流表则会将L2短路，所以应选电压表．27.【答案】【解析】由图可知，上面圈中的仪表并联在电路两端，右边圈中的仪表串联在电路中，所以上面的为电压表，右边的为电流表，如图所示：。
人教版2020-2021学年九年级全册物理第十六章《电压电阻》测试题(含答案)
第十六章《电压电阻》测试卷一、单选题(共15小题)1.下列有关电阻的说法正确的是（）A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关2.如图所示为滑动变阻器的四种接线方法．当滑片P向左移动时，电路中的电阻变大的接法是（）A．B．C．D．3.关于导体的电阻，下列说法正确的是（）A．长导线的电阻一定比短导线的电阻大B．粗导线的电阻一定比细导线的电阻大C．铜导线的电阻一定比铁导线的电阻大D．导线电阻的大小是由它的材料、长度、横截面积和温度决定的4.以下科学家中，以其名字命名电压单位的是（）A．牛顿B．伏特C．安培D．焦耳5.如图所示，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（）A ．甲、乙、丙都是电流表B ．甲、乙、丙都是电压表C ．甲、乙是电压表，丙是电流表D ．甲、丙是电流表，乙是电压表6.如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（）A ．电流B ．电压C ．电阻D ．电能7.实验室里将一根粗细均匀的铜导线减去一半，那么剩下部分与原来比较电阻将（） A ．不变 B ．变大C ．变小D ．不能判定8.如图所示，闭合开关S ，两灯泡均能正常发光，则两灯泡一定具有相同的（）A ．额定功率B ．额定电流C ．额定电压D ．电阻9.为架设一条输电线路，有粗细相同的铁线和铝线可供选择，下面叙述最合理的是（） A ．因铁线坚硬，应选铁线 B ．因铝线易于架设，应选铝线C ．因铁较便宜，应选铁线D ．因铝线电阻小，应选铝线10.如图所示电路中，要使电阻R 1和R 2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（）A ．电流表电流表B ．电流表电压表C ．电压表电流表D ．电压表电压表11.在国际单位制中，电阻的单位是（）A ．安培B ．库仑C ．伏特D ．欧姆12.比较两根长度相同、粗细不同的铜导线电阻的大小，下列说法中正确的是（） A ．粗的大 B ．细的大C ．一样大D ．无法确定13.如图所示，关于电流表和电压表的使用方法中正确的是（）A ．B ．C ．D ．14.在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，下面实验探究活动中他不可能完成的是（） A ．探究导体电阻与长度的关系 B ．探究导体电阻与横截面积的关系C ．探究导体电阻与材料的关系D ．探究导体电阻与温度的关系15.如图，当滑片P 向A 端移动时，下列判断正确的是（ ）A ．通过电阻器的电流变小B ．通过灯泡的电流不变C ．电流表的示数变小D ．变阻器接入电路中的电阻变小二、填空题(共3小题)16.如图所示，已知电源电压为6V ，闭合开关S ，则电压表所测出的是 ______ 两端的电压；这只电压表有3V 和15V 两量程，实验中用的是0～3V 量程，小峰同学在读数时从0～15V 量程的刻度盘上发现指针所示的电压恰好为6.5V ，则实际测得的电压应是 ______ ，R 1两端的电压_______．17.如图所示的电路，闭合开关，定值电阻R 1与R 2的连接方式是 ______ ，电压表测的是 ______两端的电压．18.如图所示电路，电源电压为3V，小灯泡L1和L2的连接方式为______ 联；L1两端的电压为______ V；若L1损坏，则L2______ （填“能”或“不能”）正常发光．三、实验题(共3小题)19.对串联电路电压规律进行了探究．（1）在拆接电路时，开关必须 ______ ；（2）在测L2两端的电压时，小明同学为了节省时间，采用如图方法：电压表所接的B点不动，只断开A点，并改接到C点上；上面的方法能否测出L2两端的电压？ ______ ，为什么？ ______ ；（3）方法改进后，实验数据记录如下表，小明同学分析后得出结论：串联电路总电压等于各用电器两端的电压之和，他认为他得到了正确的结论．那么你认为这个实验结论是否存在着不足？______ ，他应该如何改进 ______ ．20.在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡L1、L2串联起来接到电源上，如图1所示：（1）当分别把电压表连在图中AB两点、BC两点及AC两点时，闭合开关后测得的数据是：UAB=0，=12V，UAC=12V，则故障可能是 ______．UB C（2）故障排除后，实验正常进行，通过测量得到了两组实验数据如下表：分析两组实验数据，可得出： ______ ．（3）本实验设计你认为有什么不合理或可以改进的地方吗？若有，请加以说明（若是电路改进则填写在图2虚线框内）．21.如图所示，在探究影响导体电阻大小因素的实验中，导线a、b、c粗细相同，b、d粗细不同；a、b、d长度相同（1）该实验是通过观察 ______ 的示数间接比较导线电阻的大小．（2）选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的 ______ 有关．（3）选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的 ______ 有关．（4）选用导线 ______ 分别接入电路中，是为了探究电阻大小跟导体的横截面积有关．（5）影响导体电阻大小因素除了上述因素外，还可能跟 ______ 有关．四、计算题(共3小题)22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？23.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？24.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．答案解析1.【答案】D【解析】（1）电阻是表示导体对电流阻碍作用大小的物理量，电阻越大，则导电能力越弱，故A 错误；（2）导体的阻值是导体本身所具有的性质，电阻由导体材料、长度、横截面积决定，与通过它的电流、它两端的电压无关；故D选项正确，BC选项错误．2.【答案】D【解析】要使P向左移动时，电路中的电阻变大，即接入电路的下面的电阻丝的长度变长．A、接线柱C、D接入电路，滑动变阻器接入电路的阻值为零，移动滑片，不能改变滑动变阻器接入电路的阻值．故A不符合题意．B、接线柱A、D接入电路，当滑片P向左移动时，接入电路的电阻丝AP的长度变短，所以电路中的电阻变小．故B不符合题意．C、接线柱A、B接入电路，整个电阻丝全部接入电路，无论滑片P如何移动，滑动变阻器接入电路的电阻值都为滑动变阻器的最大阻值，不发生变化．故C不符合题意．D、接线柱B、D接入电路，当滑片P向左移动时，接入电路的电阻丝PB的长度变长，所以电路中的电阻变大．故D符合题意．3.【答案】D【解析】A、要得到电阻和导线长度的关系，就要采用控制变量法，控制材料、横截面积一定，所以A是错误的；B、要得到电阻和导体横截面积的关系，就要采用控制变量法，控制材料、长度一定，所以B是错误的；C、要得到电阻和材料的关系，就要采用控制变量法，控制横截面积、长度一定，所以C是错误的；D、导体电阻大小的因素与它的材料、长度、横截面积有关，同一导体的电阻还和它的温度有关，所以D是正确的．4.【答案】B【解析】牛顿是力的单位；伏特是电压的单位，安培是电流的单位，焦耳是热量或功、能的单位，故B正确．5.【答案】D【解析】由电路图知：要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以甲表为电流表；由于甲表为电流表，所以乙表只能为电压表，否则会造成电源短路．6.【答案】B【解析】据图可知，此时的电表是电压表，即是用来测量某电路两端电压的仪表，应该并联在电路中，故B正确使用7.【答案】C【解析】导体的电阻跟导体的材料、长度、横截面积有关．导体的材料一定时，导体越长、横截面积越小，导体的电阻越大．导体的材料一定时，导体越短，横截面积越大，导体的电阻越小．将铜导线减去一半后，材料不变，导体长度变短，横截面积不变，因此电阻变小．8.【答案】C【解析】根据电路图可知，两灯泡并联连接．因为并联电路两端电压相等，因此两灯泡的额定电压相等．9.【答案】D【解析】因为铁线和铝线的长度和粗细都相同，所以铁线的电阻大于铝线的电阻，远距离输送电能的过程中应选择电阻较小的输电线路．10.【答案】A【解析】由于两电阻并联，位于干路上的乙电表一定是电流表，否则电路为电压表测电源的电路，即不为并联电路；甲电表与电阻R2串联，必为电流表，否则电路为R1的简单电路，与题意不符，所以，甲乙两电表均为电流表．11.【答案】D【解析】在国际单位制中，电阻的单位是欧姆，常用的还有千欧、兆欧．12.【答案】B【解析】在同样环境下，电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，在长度和材料相同时，细的铜丝电阻大．13.【答案】A【解析】（1）电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正极流入，负极流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上；（2）电压表的正确使用方法是：把它并联在用电器两端；必须让电流从正接线柱流入，从负接线柱流出（正接线柱与正极相连，负接线柱与负极相连）；被测电压不能超过电压表所选的量程，否则会烧坏电压表．A、此图中是电流表，串联在电路中，且正负接线柱是正确的，故A正确；B、此图中是电流表，相当于导线，所以此时将电流表并联，会发生短路，故B错误；C、此图中是电压表，应该并联在用电器两端，故C错误；D、此图中的电压表虽然并联在用电器两端，但正负接线柱接反了，故D错误．14.【答案】C【解析】A、当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成，不符合题意；B、当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成，不符合题意；C、当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成，符合题意；D、探究导体电阻与温度的关系，可控制长度、材料和横截面积不变，改变温度，能够完成，不符合题意.15.【答案】D【解析】由图可知，滑动变阻器接入了左下方的接线柱，接入电路的电阻为AP段，则滑片向A移动时，滑动变阻器接入部分减小，即接入电路中的电阻变小，故D正确；在这个串联电路中，由于电阻减小，电路中的电流将增大，即电流表的示数、通过灯泡的电路及滑动变阻器的电流均增大，故A、B、C错误.16.【答案】R2；1.3V；4.7V【解析】由图知，电压表与R2并联，所以测出的是R2两端的电压；实验中使用的是0～3V，按0～15V量程读数是6.5V，则实际电压是1.3V，根据串联电路电压特点，R1两端的电压：6V-1.3V=4.7V．17.【答案】串联；R1．【解析】由于电压表的内部电阻很大，电压表在电路中相当于断路，先将电压表去掉，定值电阻R1与R2依次串联，电流只有一条路径，即为串联；电压表并联在R1两端测R1两端的电压．18.【答案】并；3；能．【解析】电流从电源的正极出发，分别经过两个灯泡回到电源负极，因此小灯泡L1和L2并联连接；因为两灯泡并联，电源电压为3V，所以L1两端的电压为3V；因为并联电路中各支路用电器互不影响，所以L1损坏时，L2能正常发光．19.【答案】（1）断开；（2）不能；电压表正负接线柱接反了；（3）存在不足；更换不同规格的实验器材进行多次实验，然后得出结论【解析】（1）为了安全，在拆接电路时，开关必须断开；（2）由实验步骤可知，电压表正负接线柱接反了，不能测出灯L2两端的电压．（3）只进行一次实验就得出结论，实验结论具有片面性，为得出普遍结论，应更换不同规格的实验器材进行多次实验，然后得出结论．20.【答案】（1）L1短路，或L2断路，或L1短路同时L2断路（任答对一种即可）；（2）串联电路中，总电压等于各部分电路两端的电压之和；（3）本题原实验是通过更换不同的灯泡进行多次测量，实验过程比较麻烦，可通过调节滑动变阻器进行多次测量，实验电路图如下图所示．【解析】（1）如果灯泡L1短路，电路中只有灯泡L2电压表相当于测量的电源电压，所以有UAB=0，=12V，UAC=12V；UBC如果灯泡L1正常，灯泡L2开路，电压表相当于测量的电源电压，所以有UAB=0，UBC=12V，=12V；UA C如果灯泡L1短路，同时灯泡L2开路，电压表相当于测量的电源电压，所以有UAB=0，UBC=12V，=12V．UAC综上所述可知导致该现象的原因是：灯泡L1短路或L2断路，或L1短路同时L2断路（任答对一种即可）（2）由表中的实验数据可知4+8=12，6+6=12，所以可得结论为：串联电路中，总电压等于各部分电路两端的电压之和．（3）本题原实验是通过更换不同的灯泡进行多次测量，实验过程比较麻烦，可通过调节滑动变阻器进行多次测量，实验电路图如下图所示．21.【答案】（1）电流表；（2）材料；（3）长度；（4）b、d；（5）温度．【解析】（1）当接入电路不同的导体时，可通过观察灯泡的亮暗或观察电流表示数来比较导体电阻的大小；（2）由图可知，导线a、b的粗细、长度均相同、材料不同，因此选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的材料有关；（3）由图可知，导线b、c的粗细、材料均相同、长度不同，因此选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的长度有关；（4）由图可知，导线b、d的长度、材料均相同、粗细不同，因此选用导线b、d分别接入电路中，是为了探究电阻大小跟导体的横截面积有关；（5）影响导体电阻大小因素除了导体的材料、长度、横截面积外，还可能跟温度有关．22.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．23.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．24.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.1、天下兴亡，匹夫有责。
