一.要做精密模具先学精密观念
要做精密模具先学精密观念
在手机冲压模具开发学习已经有一个星期了,使我感受最深的不是其高超的模具设计水平和精密的加工工艺,而是其精密的模具开发观念.
刚去第二天,组长就对我们说要给我们灌输精密的模具观念.什么是精密的模具观念?我有些不以为然.这里做的都是薄材产品,我们以前也做过一些,我们怎么会没有精密的观念.随着学习的慢慢深入我才开始意识到自己的肤浅
我们此行学习的第一站是高速模组立.要论模具精密程度,高速端子模在这里应该算是最精密的.冲压材料一般为0.08~0.2 mm的不锈钢和铝材,冲裁间隙小到只有0.008 mm,冲小孔的最小宽度0.25 mm,冲头看上去给人一种弱不禁风的感觉.这么小的孔如何冲制?如此小的冲裁间隙如何保证模具的制造精度?如果不是亲眼所见实在难以想象.翻开图面,了解模具结构,设计制造公差和其特殊的制造工艺,我们不难摸到这套模具的脉搏.所有冲孔部分从上到下都是入块, 冲头,刀口为钨钢材质,上模板,脱料板,下模板的入块孔,固定销孔JG研磨.滑动配合间隙c+0.005~0.010 mm,非滑动配合c+0.003 mm,加工精度+/-0.002 mm,主体结构导向件为滚珠套配合精密导柱,冲小孔结构采用与上模分离的局部结构,用等高套锁在下模板上.弥补冲压设备的精度误差.局部结构的导向件为精密石墨自润滑形内导柱,脱料板和下模板的内导套灌胶,弥补导向部件的加工误差,提高导向精度,以保证模板在冲压过程中位置精度.尽可能小的冲压行程,可以让冲孔冲头的长
度做到尽可能的短,适当的冲头补强可以改善冲头的强度.由此可以完全体现模具设计者趋向于高精密的设计理念,尽可能的保证模具的高品质,高要求.
现代化的加工设备,高精密的加工工艺,更是使得这些设计理念得到允分的发挥.模板热处理后经过深冷时效处理.消除内应力,预防模板变形,保证模板的加工稳定性.平面研磨保证模板平面度,平行度0.005 mm.
模具组立工程师的精细程度更是让我佩服.先仔细了解模具图面,熟悉产品信息.分析模具结构,理解设计意图,查收零件,倒角,抛光,刻字做记号一丝不苟.模板去毛刺,涂油防锈按步就搬,装外导柱,导套要用专用定位工具,以保证其垂直度.模板实测厚度,四点测量相差0.005 mm以内为合格.冲子,入块单配,合配要顺畅,修磨有度,判断标准明确.产品公差大多为+/-0.05~0.10 mm ,试模,调模时产品的自检要用投影仪,修模入块时精确到0.003mm. 没有精密的观念,是不可能养成高素质,也不可能装好高精密的模具.
模具开发主要分为三个阶段:
一, 模具的设计
二, 模具的加工
三,模具的组立,试模与修善
三者缺一不可.一套高精度的模具要有精密的设计,精密的加工,也要有精密的装配.设计者给予模具灵魂,加工者铸就模具躯体,组立者使模具有了生命.精密的模具观念贯穿了模具制造的整个过程,观念的
传承由上到下,也由师傅到徒弟,好的习惯成了自然,也就不难想象哪一个个模具精品的诞生过程. 培养精密模具观念应成为我此次学习的重点内容, 学习别人好的习惯,养成自己好的习惯,树立观念,融入工作.
报告人: 曾祥龙2006.09.24 -----------开发一课模具设计。
模具设计理念与标准概述
模具设计理念与标准概述在工业生产加工中，模具是不可或缺的工具。
模具的设计、制造和使用是整个生产过程中的关键环节。
模具设计理念和标准是决定模具质量和工艺水平的重要因素。
本文将探讨模具设计理念和标准的概述。
一、模具设计理念1.1 精细化精细化是指在模具设计过程中要尽可能地精细化每一细节，尽量提高模具的精度和精细程度。
这对于提高产品的生产效率和生产质量是非常重要的。
在模具精细化设计中，要注意材料的选择、加工工艺、结构设计、工艺参数等方面的细节。
1.2 一体化一体化是指在模具制造过程中，应该尽量设计出更加完整、更加一体化的模具结构，使模具具备更高的综合性能和使用寿命。
这样可以降低模具成本、提高生产效率和质量。
1.3 技术化技术化是指在模具设计和制造过程中要使用先进的技术、工艺和设备，完善模具设计和制造的流程，提高模具的技术水平和生产效率。
在模具技术化过程中，应该注重研究新技术、新工艺、新材料以及新设备的应用。
二、模具设计标准2.1 尺寸精度尺寸精度是模具设计的一项重要标准。
模具的制作精度主要受材料、工艺、设备等因素的影响。
在模具设计中应尽可能的提高尺寸精度，保证模具的精度和尺寸稳定性。
2.2 寿命模具的寿命决定了模具的经济效益和工作效率。
对于高质量模具，其寿命通常应该在几千到数万次以上，因此在模具设计过程中，需要考虑到材料、工艺、结构等因素，以提高模具的耐用性和寿命。
2.3 可靠性可靠性是指模具在工作中的稳定性、可用性以及故障率等方面。
在设计和制造模具时，应注重提高模具的可靠性，如可靠性设计、可靠性分析等，以确保模具的稳定、可靠性和安全性。
2.4 品质模具品质是模具设计的另一重要标准。
模具的品质关系到产品的质量、生产效率和安全性等问题。
在模具设计过程中，应该制定完善的质量管理体系和检验标准，为模具制造提供保障。
总结：模具设计的理念和标准非常重要，它是决定模具质量和生产效率的关键因素。
设计者应该更加注重精细化、一体化和技术化的应用，实现模具设计的全面升级。
学习模具制作计划
学习模具制作计划前言模具制作是一门具有高度技术要求的行业，它涉及到材料科学、机械加工、CAD/CAM技术等多个领域。
在工业生产中，模具起着至关重要的作用，它直接关系到产品质量、生产效率和成本控制，因此受到了广泛关注。
本篇学习计划将介绍模具制作的整个流程，从基础知识学习到实际操作，希望能够帮助读者更好地了解并掌握模具制作的技术要点。
一、基础知识学习1. 材料科学基础模具制作所用的材料种类繁多，包括金属材料、塑料材料等。
对于模具制作者来说，了解各种材料的物理和化学性质，以及它们在模具制作过程中的特点和应用范围是非常重要的。
因此，我们需要学习材料科学基础知识，包括材料的组成、结构、性能和加工工艺等方面。
2. 机械加工工艺模具制作过程中，通常需要进行多种加工工艺，包括车削、铣削、磨削、电火花加工等。
因此，我们需要学习机械加工工艺的基本原理和操作技巧，掌握各种加工设备的使用方法，了解加工过程中的注意事项和常见问题的处理方法。
3. CAD/CAM技术CAD/CAM技术是现代制造业中的重要工具，它可以大大提高模具制作的效率和精度。
我们需要学习CAD/CAM技术的基本原理和操作方法，掌握各种CAD/CAM软件的使用技巧，了解其在模具制作过程中的应用范围和优势，以及如何进行模具的数字化设计和加工。
二、实践操作1. 模具制作基本操作在实际操作中，我们需要进行各种模具制作的基本操作，包括材料切割、加工、装配等。
这需要我们熟练掌握各种加工设备的使用方法，以及在操作中遇到问题时的解决能力。
同时，要重视安全生产，严格遵守操作规程，做好个人防护工作。
2. 模具制作实例分析通过分析一些实际模具制作案例，我们可以更好地了解模具制作的整个流程，以及在实际操作中可能遇到的问题和解决方法。
这对我们提高模具制作技术水平和应对复杂情况的能力是非常有帮助的。
三、尝试创新1. 模具设计改进在实践操作中，我们可以尝试对一些已有的模具设计进行改进，使它更加符合实际生产的需求。
模具零件的精密加工培训课件
模具零件的精密加工培训课件1. 简介本课件旨在介绍模具零件的精密加工过程，包括材料选择、加工工艺、加工设备和常见问题解决等方面的内容。
通过本课程的学习，您将能够掌握模具零件精密加工的基本知识和技能，提高加工质量和效率。
2. 模具零件的常见材料2.1 金属材料•铝合金•铜合金•不锈钢•钢铁•钛合金2.2 非金属材料•塑料•聚氨酯•聚碳酸酯•聚酰亚胺•玻璃纤维增强塑料3. 模具零件的加工工艺3.1 设计与制造•模具设计原理•模具结构和成型方式•模具加工流程•数控加工技术3.2 精密加工•传统加工方法•数控机床加工方法•切削加工工艺•精密磨削工艺4. 模具零件的加工设备4.1 切削工具•钻头•铣刀•刨刀•刀具材料4.2 数控机床•数控车床•数控铣床•数控磨床•数控线切割机4.3 精密测量设备•游标卡尺•数显卡尺•数显深度尺•微量千分尺5. 模具零件加工常见问题及解决方法5.1 加工误差•加工尺寸超差•加工表面粗糙度不达标•加工轴线偏移5.2 工艺选择问题•材料选择•切削参数选择•表面处理方法选择5.3 加工设备问题•机床精度不达标•刀具磨损6. 结语通过本课程的学习，您已经掌握了模具零件精密加工的基础知识和技能。
希望您能够在实际工作中运用所学知识，提高模具零件加工的质量和效率。
如有任何疑问，请随时与我们联系。
谢谢！以上是模具零件的精密加工培训课件的大致内容。
详细的内容可以根据实际需求进行补充和修改。
精密模具知识点总结大全
精密模具知识点总结大全一、精密模具的定义和分类1.定义精密模具是一种用于制造精密零部件的模具，它采用精密加工工艺和高精度的材料，用来制造具有高精度、高表面质量和复杂结构的零部件。
2.分类精密模具可以根据不同的制造工艺和材料分类，常见的精密模具包括冲压模具、注塑模具、压铸模具、热压模具等。
二、精密模具的设计要点1.设计原则精密模具的设计原则是实用性、可靠性、经济性和适应性，要充分考虑零部件的结构、材料、加工工艺和使用环境等因素。
2.设计要点（1）结构设计：要考虑零部件的结构特点，合理确定模具的型腔形状、尺寸和布局。
（2）材料选择：要选择合适的材料，考虑材料的刚性、耐磨性和耐腐蚀性。
（3）加工工艺：要合理选择加工工艺，考虑模具的加工难度、加工精度和加工效率。
（4）使用环境：要考虑模具在使用过程中遇到的高温、高压、高速等因素，保证模具的稳定性和耐久性。
三、精密模具的制造工艺和工艺流程1.加工方法精密模具的加工方法主要包括数控加工、电火花加工、线切割加工、磨削加工等，这些加工方法能够保证模具的精度和表面质量。
2.工艺流程（1）原材料准备：选择优质的模具材料，包括钢材、硬质合金等。
（2）模具设计：根据零部件的需求，设计模具的结构和尺寸。
（3）CNC加工：利用数控机床进行精密加工，保证模具的尺寸和形状精度。
（4）电火花加工：用电火花机进行精密零件的加工。
（5）装配调试：将模具的各个部件进行组装，进行调试和检验。
（6）模具试模：对模具进行试模，确保零部件的加工质量和精度。
四、精密模具的质量控制1.质量要求精密模具的质量要求包括尺寸精度、形位精度、表面质量和使用寿命等方面。
2.质量控制手段（1）测量仪器：精密模具的测量要求十分严格，需要使用高精度的测量仪器进行检测。
（2）检测设备：精密模具的检测要求高，需要使用X射线探伤、三坐标测量仪、光学投影仪等设备进行检测。
（3）质量管理体系：建立完善的质量管理体系，包括模具设计、加工、装配和检验等全过程的质量控制。

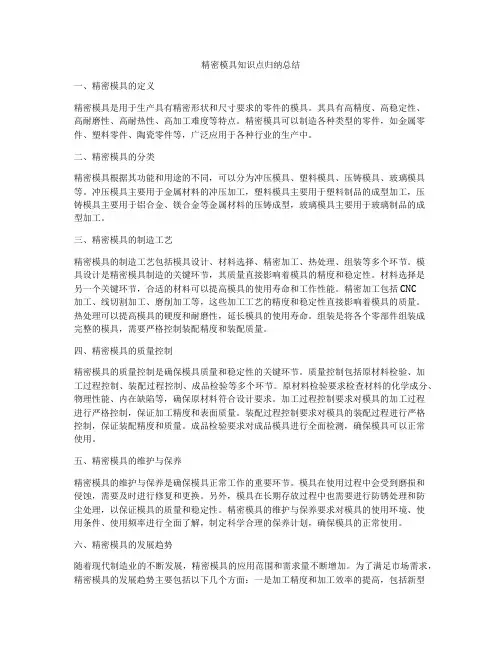

精密模具知识点归纳总结
精密模具知识点归纳总结一、精密模具的定义精密模具是用于生产具有精密形状和尺寸要求的零件的模具。
其具有高精度、高稳定性、高耐磨性、高耐热性、高加工难度等特点。
精密模具可以制造各种类型的零件，如金属零件、塑料零件、陶瓷零件等，广泛应用于各种行业的生产中。
二、精密模具的分类精密模具根据其功能和用途的不同，可以分为冲压模具、塑料模具、压铸模具、玻璃模具等。
冲压模具主要用于金属材料的冲压加工，塑料模具主要用于塑料制品的成型加工，压铸模具主要用于铝合金、镁合金等金属材料的压铸成型，玻璃模具主要用于玻璃制品的成型加工。
三、精密模具的制造工艺精密模具的制造工艺包括模具设计、材料选择、精密加工、热处理、组装等多个环节。
模具设计是精密模具制造的关键环节，其质量直接影响着模具的精度和稳定性。
材料选择是另一个关键环节，合适的材料可以提高模具的使用寿命和工作性能。
精密加工包括CNC加工、线切割加工、磨削加工等，这些加工工艺的精度和稳定性直接影响着模具的质量。
热处理可以提高模具的硬度和耐磨性，延长模具的使用寿命。
组装是将各个零部件组装成完整的模具，需要严格控制装配精度和装配质量。
四、精密模具的质量控制精密模具的质量控制是确保模具质量和稳定性的关键环节。
质量控制包括原材料检验、加工过程控制、装配过程控制、成品检验等多个环节。
原材料检验要求检查材料的化学成分、物理性能、内在缺陷等，确保原材料符合设计要求。
加工过程控制要求对模具的加工过程进行严格控制，保证加工精度和表面质量。
装配过程控制要求对模具的装配过程进行严格控制，保证装配精度和质量。
成品检验要求对成品模具进行全面检测，确保模具可以正常使用。
五、精密模具的维护与保养精密模具的维护与保养是确保模具正常工作的重要环节。
模具在使用过程中会受到磨损和侵蚀，需要及时进行修复和更换。
另外，模具在长期存放过程中也需要进行防锈处理和防尘处理，以保证模具的质量和稳定性。
精密模具的维护与保养要求对模具的使用环境、使用条件、使用频率进行全面了解，制定科学合理的保养计划，确保模具的正常使用。
精密模具简介介绍
其他领域的应用展望
航空航天领域
精密模具在航空航天领域的应用前景广阔，可用于制 造飞机、火箭等复杂零部件。通过精密模具的加工， 可以实现高精度、高强度、耐高温的零部件生产。
医疗器械领域
精密模具在医疗器械领域也有广泛应用，如人工关节、 心脏瓣膜等高精度医疗器械的制造。这些医疗器械对于 患者的生命健康具有重要意义。
企业的技术水平和核心竞争力。
05
精密模具的应用前景与展望
汽车制造领域的应用前景
汽车零部件制造
精密模具在汽车制造领域的应用主要集中在发动机、底 盘、车身等关键零部件的制造。通过精密模具的加工， 可以实现高精度、高质量的零部件生产。
轻量化技术
随着汽车工业对节能减排的要求不断提高，精密模具在 汽车制造中的应用也逐步向轻量化方向发展。通过高强 度材料和先进成型技术的结合，可以实现汽车零部件的 轻量化，提高燃油经济性和动力性能。
材料选择与加工工艺
材料选择
精密模具的材料选择应根据模具的使用要求和加工工艺来确定，常用的材料包括钢材、硬质合金、陶 瓷等。
加工工艺
精密模具的加工工艺主要包括粗加工、半精加工、精加工等，其中精加工是确保模具精度的重要环节 ，常用的精加工方法包括电火花加工、线切割加工、研磨抛光等。
制造过程中的质量控制
促进产业发展
精密模具是制造业的重要组成部 分，其发展水平直接关系到制造 业的整体发展水平，对产业升级 和转型具有重要意义。
精密模具的应用领域
汽车制造
汽车制造中需要大量的精密模具，如发动机 零件、车身覆盖件等。
电子电器
电子电器产品需要高精度、高质量的模具进 行生产，如手机、电脑等。
医疗器械
医疗器械需要高精度、高稳定性的模具进行 生产，如人工关节、心脏支架等。
精密模具的设计与制造
精密模具的设计与制造一、引言精密模具在现代制造业中扮演着重要的角色，它是生产高精度零件和产品的关键工具。
本文将深入探讨精密模具的设计与制造过程，包括设计原则、材料选择、制造工艺以及质量控制等方面。
二、设计原则精密模具的设计需要遵循一些重要的原则，以确保最终产品的精度和质量。
1. 结构合理性模具的结构应合理设计，以满足产品的要求。
具体包括模具的形状、尺寸、孔位等方面的设计。
合理的结构可以提高模具的稳定性和生产效率，减少制造成本。
2. 材料选择精密模具的材料选择直接关系到成品质量和模具寿命。
常用的材料包括工具钢、硬质合金等。
根据具体的需求，选择合适的材料，以满足模具的强度、耐磨性和耐腐蚀性等要求。
3. 加工精度精密模具的加工精度要求高，一般需要采用精密加工设备和工艺。
尤其是模具的芯模和型腔等关键部件，需要保证其加工精度，以确保最终产品的精度和质量。
4. 寿命设计精密模具的寿命设计是指通过合理的结构设计和材料选择，延长模具的使用寿命。
具体包括表面处理、热处理等工艺的应用，以提高模具的抗疲劳性和耐磨性。
三、制造工艺精密模具的制造工艺包括模具设计、模具加工和组装等环节。
1. 模具设计模具设计是精密模具制造的第一步，它决定了最终产品的质量和精度。
设计师需要根据产品的要求和加工工艺，进行模具的结构设计和零部件设计。
此外，设计过程中还需要考虑模具的结构优化和投入产出比等因素。
2. 模具加工模具加工是指根据设计图纸，通过车、铣、刨、磨、钳等工艺，将模具的零部件加工成最终形状和尺寸。
加工过程中需要严格控制加工精度，以确保模具的质量和精度。
3. 模具组装模具组装是将加工好的模具零部件进行组装，形成完整的模具结构。
组装过程中需要保证零部件的配合精度和装配顺序，以确保模具的稳定性和工作性能。
四、质量控制精密模具的质量控制是确保模具性能和产品精度的重要环节。
1. 检测设备精密模具的质量检测需要借助一些高精度的检测设备，如三坐标测量仪、显微镜等。
机械制造中的精密模具设计与加工
机械制造中的精密模具设计与加工在机械制造领域，精密模具设计与加工技术是至关重要的。
精密模具的设计和加工质量直接影响着产品的精度和质量。
本文将探讨精密模具设计与加工的关键要点。
一、精密模具设计1. 模具设计原则在开始设计之前，需要明确模具的使用目的和产品要求。
模具设计应遵循以下原则：(1) 合理性原则：模具结构应合理，确保加工精度和效率。
(2) 经济性原则：设计要考虑材料的利用率和成本控制。
(3) 实用性原则：模具应易于使用、操作和维护。
2. 模具设计流程模具设计通常包括以下流程：(1) 产品分析：分析产品的形状、尺寸、加工要求等。
(2) 模具类型选择：根据产品要求选择合适的模具类型。
(3) 模具结构设计：确定模具的结构和零部件。
(4) 零件设计：设计模具的各个零部件，包括芯子、型腔和冷却系统等。
(5) 模具总装设计：组装各个零部件，形成完整的模具。
二、精密模具加工1. 加工工艺选择精密模具加工需要选择适合的加工工艺，以确保加工精度和表面质量。
(1) 数控加工：数控铣床、数控车床等设备可实现高精度的加工。
(2) 线切割加工：通过电火花放电原理进行结构细小且复杂的工件加工。
(3) 精密磨削：采用磨床等设备对工件进行精密的表面处理。
2. 加工质量控制精密模具加工需要严格控制加工质量，确保模具的尺寸和形状精度。
(1) 加工设备的调试：调试设备，确保设备的精度和稳定性。
(2) 加工工艺的优化：优化加工工艺参数，提高加工效率和质量。
(3) 检测与测试：采用精密测量仪器对加工后的模具进行检测，以验证精密度。
三、精密模具在机械制造中的应用精密模具在机械制造中有广泛的应用，包括以下几个方面：1. 塑料注塑模具：用于生产各种塑料制品，如手机外壳、电器配件等。
2. 压铸模具：用于生产各种金属零件，如汽车零部件、机械配件等。
3. 冲压模具：用于冲压加工各种金属板材，如汽车车身、家电外壳等。
4. 精密装配模具：用于精密配件的组装，如光学仪器、精密仪表等。
模具工作心得体会感悟(3篇)
第1篇自从踏入模具行业，我深感模具工作的重要性和挑战性。
模具是制造业的核心，是各种产品生产的基础。
在模具行业工作多年，我积累了一些经验和感悟，下面我将从以下几个方面谈谈我的心得体会。
一、模具工作的特点1. 技术性强：模具工作涉及到材料学、力学、热力学等多个学科，对技术要求较高。
作为一名模具设计师，需要具备扎实的理论基础和丰富的实践经验。
2. 创新性：模具设计需要不断创新，以满足不同产品的需求。
在模具设计中，要不断尝试新的设计理念、材料和工艺，提高模具的精度和效率。
3. 耐心细致：模具工作需要耐心细致，从设计、制造到调试，每个环节都需要严谨的态度。
一个微小的误差，可能导致整个模具报废。
4. 团队协作：模具工作是一个团队项目，需要设计师、工艺师、制造工程师等多方协作。
在项目中，要学会沟通、协调，共同解决问题。
二、模具工作的心得体会1. 坚定信念，勇于创新在模具工作中，我们要坚定信念，勇于创新。
面对新产品的研发，要敢于尝试新的设计理念、材料和工艺。
在实践中，我发现只有不断创新，才能提高模具的精度和效率，满足客户的需求。
2. 严谨细致，精益求精模具工作需要严谨细致，精益求精。
在设计过程中，要充分考虑产品的性能、工艺要求和材料特性，确保模具的可靠性和稳定性。
在制造过程中，要严格按照工艺要求，确保每个环节的质量。
3. 沟通协作，团队精神模具工作是一个团队项目，沟通协作至关重要。
在与客户、同事、供应商等各方沟通时，要善于倾听、表达，确保信息畅通。
在团队中，要学会相互支持、共同进步，形成良好的团队精神。
4. 持续学习，提升自我模具行业技术更新迅速，我们要不断学习，提升自我。
可以通过以下途径：（1）参加行业培训，了解最新的模具设计理念、材料和工艺。
（2）阅读相关书籍，拓宽知识面。
（3）与同行交流，分享经验，共同进步。
5. 关注细节，预防风险在模具工作中，细节决定成败。
我们要关注每一个细节，预防潜在的风险。
在设计、制造、调试等各个环节，都要严格把关，确保模具的稳定性和可靠性。
精密模具设计与制造理念
精密模具设计与制造理念精密模具设计与制造理念精密模具是制造业中不可或缺的重要工具。
它们被广泛应用于各个行业，如汽车制造、电子产品、家用电器等。
为了确保模具能够高效、准确地完成任务，并具备长时间的使用寿命，需要遵循一套精密模具设计与制造理念。
首先，精密模具设计与制造理念要注重精准度。
模具的制造需要精确地符合产品的设计要求，不允许有任何的偏差。
因此，在设计模具时，应采用先进的数控加工技术，以保证模具的精密度。
同时，在选择材料时，要选择高强度、高硬度、高耐磨性的材料，以确保模具可以经受住高强度的使用。
其次，精密模具设计与制造理念要强调稳定性。
模具的使用寿命取决于其稳定性，因此，设计与制造时应考虑到长时间的使用效果。
应选择经过充分实践验证的设计方案，并进行合理的模具结构设计，以提高模具的稳定性。
同时，制造过程中需要进行精密的加工，确保模具各个部件的稳定性和一致性，减少模具使用过程中的磨损和疲劳，延长模具的使用寿命。
此外，精密模具设计与制造理念还要注重可维护性。
模具是一种工具，随着使用时间的增加，难免会有磨损和故障发生。
为了快速、高效地修复和替换模具的损坏部件，设计和制造过程中应考虑到模具的可维护性。
应采用模块化的设计理念，将模具分为多个可独立更换的部件，以降低维修和更换的成本。
并在制造过程中，使用标准化的部件和工艺，以方便后期的维护和修复。
此外，精密模具设计与制造理念还要注重创新和提高效率。
随着科技的不断进步，新的材料、新的技术和新的制造方法不断涌现。
设计与制造精密模具时，应积极引入新的技术和方法，提高设计和制造的效率和质量。
同时，要关注行业的发展趋势和市场需求，创新模具设计，开发适应市场需求的高精度模具产品。
总之，精密模具设计与制造理念要注重精准度、稳定性、可维护性、创新和效率提升。
只有贯彻这些理念，才能确保模具的高质量和长寿命，为不同行业的制造业提供更好的支持和发展。
