常见的三大类电工测量仪表
第七章 常用电工测量仪表
2.交流电流的测量
电流表应与负载串联在电路中。
（1） 测量高压电路的电流时，电流表 应串联在被测电路中的低电位端；
（2）若测量的电流值大于5A时，一般 需要配合电流互感器进行测量。
二、电压的测量
1.直流电压的测量
电压表应并联在线路中测量； （1）正确选择量程; （2）注意极性。
⑥万用表使用完毕后，要将转换开关置于 空档或交流电压的最高档，长时间不用，就要 取出表内电池，防止旧电池漏液而腐蚀损坏电 池座的触片。
三、数字式万用表
数字式万用表，也叫数字式多用表，简称DMM， 是一种新型的可以测量多种电量，具有多种量程的 便携式仪表，除具有指针表的测量功能外，还可以 测量交流电流、电感、电容、晶体管的hFE值、PN 结的正向压降等。 数字式万用表的测量结果是由数字显示值直接 读取的，其准确度、分辨率和测量的便捷性均优于 指针式万用表。 其学习、工作和 使用比指针表更 为简单。 （注：hFE值—三极管直流放大系数）
⑤MF47型和MF500型表体上2个插孔，分别标注为2500V和5A，当要对 大于500V甚至接近2500V电压进行测量时，可将红笔插入2500V插孔，黑笔 仍插在“-”插孔不变，读数时满刻度为2500V，当要对不大于5A电流进 行测量时，将红笔插入5A插孔，黑笔仍插在 “-”插孔不变，读数时满刻度为5A。
式中：R1、R2、r1、r2为定值，只有Rx是 变量，可见，电流比值I1/I2仅与Rx的大小有关。
摇表的工作原理（续）
由于两个绕组绕向相反，当电流I1和I2分别流过两个线圈时，在永久 磁场的作用分别产生两个相反的力矩M1（转动力矩）和M2（反作用力矩）。 当M1=M2时，仪表可动部分达到平衡，使指针停留在某一位置上，指示出被 测电阻的数值。
电工测量仪表的分类
电流、电压
直流和工频交流
电流、电压、电 功率、功率因数、
电能量
直流及工频与较高频 率的交流
实用电工知识(电工仪表及电气安全)
按照准确度分类
准确度是电工测量仪表的主要特性之一。 仪表的 准确度是根据仪表的相对额定误差来分级的。
相对额定误差
最大基本误差
A 100%
Am
仪表的最大量程（满标值）
第14章 实用电工知识
14.1
电工测量
14.2
安全用电
14.3
电工识图
实用电工知识(电工仪表及电气安全)
第一节 电工测量
Text
基本知识
常用的 直读式仪表 实际常用仪表
电工测量仪表 的分类、型式
实用电工知识(电工仪表及电气安全)
按照被测量的种类分类
次 序 被测量的种类 仪表名称 符 号
1
电流
电流表 毫安表
可得，分流电阻
RA
电工仪表的基本知识
电工仪表的基本知识1.什么是电工仪表的准确度等级？电工仪表在规定条件下工作时，可能出现的最大基本误差与仪表测量上限比值的百分数，叫做仪表的准确度等级。
其计算公式为：式中±K-仪表的准确度等级；&Deltam-以绝对误差表示的最大基本误差；Am-仪表的测量上限。
所以，电工仪表的准确度等级，即为该仪表在规定的工作条件下使用时，最大引用误差的数值。
2常用电工测量仪表有哪几种类型？通常分为四种类型：(1)直读指示仪表。
测量时通过指针偏转，将要测量的电量直接读出，如电压表、电流表、功率表、万用表等。
(2)比较仪表。
测量时需要与相应的标准量进行比较读出二者的比值，如惠斯登电桥用来测量电阻，万用电桥用来测量电容、电感。
往往用来作为精确测量一些电学量以及检验其它仪器或仪表用。
(3)图示仪表。
专门用来显示两个相关量的变化关系。
如示波器，这种仪表直观效果好，但只能作为粗测。
(4)数字仪表。
将被测的模拟量转换成为数字量，直接读出，例如常用的数字电压表、数字万用表等。
卢俊方问：1.电工仪表是怎样分类的？对电工仪表有哪些基本要求？电工仪表的种类很多，通常有以下不同的分类方法。
(1)按工作原理分：有电磁式、磁电式、电动式、感应式、整流式、热电式、静电式、电子式等。
(2)按被测量性质分：有电流表、电压表、功率表、欧姆表、电度表、功率因数表、频率表、万用表等。
(3)根据使用方式分：有开关板式和可携式。
开关板式仪表通常固定在开关板或配电盘上，误差较大。
可携式仪表一般误差较小，准确度高。
(4)根据工作电流分：有直流仪表、交流仪表、交直流两用仪表。
为了保证测量结果的准确、可靠，对电工仪表有如下几点要求。
(1)准确度高、误差小，其数值应符合所属准确度的要求。
(2)误差不应随时间、温度、湿度、外磁场等外界环境条件的影响而变化。
(3)仪表本身消耗功率应越小越好，否则在测量小的功率时，会引起较大的误差。
(4)仪表应有足够高的绝缘强度和耐压能力，还应有承受短时间过载的能力，以保证使用安全。
电工测量仪表分类
电工测量仪表分类依据电工与电子测量仪器的工作原理来分类，可分为模拟式电工与电子测量仪器和数字式电工与电子测量仪器两大类。
1．数字式电工与电子测量仪器数字式电工与电子测量仪器如：数字式电压表、数字存储示波器、规律分析仪等。
2．模拟式电工与电子测量仪器模拟式电工与电子测量仪器，如指针式万用表、通用示波器、晶体管毫伏表等。
电工常用测量仪表通常可分为4种类型。
1．直读指示仪表测量时，通过指针偏转，将要测量的电量直接读出，如电压表、电流表、功率表、万用表等。
2．比较仪表测量时，需要与相应的标准量进行比较读出两者的比值，如惠斯登电桥用来测量电阻值，万用表电桥用来测量电容量、电感量。
往往用做精确测量一些电学量及检验其他仪器或仪表。
3．图示仪表图示仪表特地用来显示两个相关量的变化关系，如示波器。
这种仪表直观效果好，但只能作为粗测。
4．数字仪表数字仪表将被测的模拟量转换成为数字量，直接读出，例如常用的数字式电压表、数字式万用表等。
电子测量仪器的品种繁多，其分类方法也较多。
依据功能来分，可分为专用和通用两大类。
1．通用电子测量仪器通用电子测量仪器是指应用面广、功能全面，可适用于对多种对象进行测量的仪器。
但这类仪器测量的精度不高，例如通用示波器等。
2．专用电子测量仪器专用电子测量仪器使用的面窄，但使用便利，精度高。
如晶体管特性图示仪，就是一种专用的示波器。
电子测量仪器按其工作原理可分为模拟与数字两大类。
例如：数字式电压表、数字存储示波器、规律分析仪等。
在日常工作中，较常用到的电子测量仪器的类型归纳说明如下。
1．电平测量仪器在电子测量中，较常用到的电平测量仪器有数字式万用表、数字式电压表、晶体管毫伏表、电子管电压表等。
2．波形显示与测量仪器在电子测量中，较常用到的波形显示测量仪器主要有通用示波器、双踪示波器、多踪多扫描示波器、取样示波器、高压示波器、数字存储示波器及记忆示波器等。
3，频率与时间及相位测量仪器在电子测量中，较常用到的频率、时间、相位测量仪器主要有频率计、波长计、数字式相位计等。
电工测量仪表的选择和使用

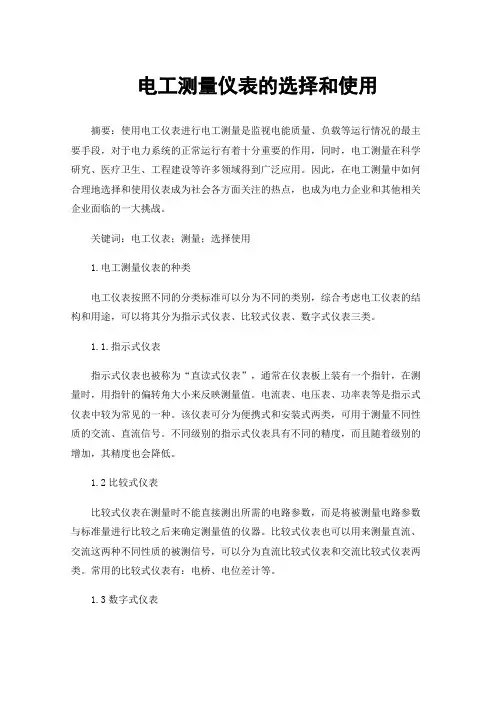

电工测量仪表的选择和使用摘要：使用电工仪表进行电工测量是监视电能质量、负载等运行情况的最主要手段，对于电力系统的正常运行有着十分重要的作用，同时，电工测量在科学研究、医疗卫生、工程建设等许多领域得到广泛应用。
因此，在电工测量中如何合理地选择和使用仪表成为社会各方面关注的热点，也成为电力企业和其他相关企业面临的一大挑战。
关键词：电工仪表；测量；选择使用1.电工测量仪表的种类电工仪表按照不同的分类标准可以分为不同的类别，综合考虑电工仪表的结构和用途，可以将其分为指示式仪表、比较式仪表、数字式仪表三类。
1.1.指示式仪表指示式仪表也被称为“直读式仪表”，通常在仪表板上装有一个指针，在测量时，用指针的偏转角大小来反映测量值。
电流表、电压表、功率表等是指示式仪表中较为常见的一种。
该仪表可分为便携式和安装式两类，可用于测量不同性质的交流、直流信号。
不同级别的指示式仪表具有不同的精度，而且随着级别的增加，其精度也会降低。
1.2比较式仪表比较式仪表在测量时不能直接测出所需的电路参数，而是将被测量电路参数与标准量进行比较之后来确定测量值的仪器。
比较式仪表也可以用来测量直流、交流这两种不同性质的被测信号，可以分为直流比较式仪表和交流比较式仪表两类。
常用的比较式仪表有：电桥、电位差计等。
1.3数字式仪表数字式仪表是对指示式仪表的进一步改进。
数字式仪表一般没有指针装置，取而代之的是数字化显示屏。
数字式仪表可以将测量结果用数码形式直接呈现在显示屏上，方便读取。
常用的数字式仪表有：数字万用表、数字电压表、数字频率表等。
1.电工测量仪表选择要求2.1类型的选择电工仪表的种类繁多，其功能也有很大差异。
因此，在选择测量仪表时，应首先确定工作需求和工作目的，并结合工作实际状况，选用合适的仪表进行测量工作。
2.2仪表精确度的选择一些电工在选用仪器时，往往只追求精度，而选用精度非常高的仪器。
但是，在实际使用中，仪器的准确度并不高，所以不需要采用高精度的仪器。
电气测量技术 项目1 电工仪表与测量的基本知识
学习任务1.1
学习任务1.1认识电工仪表的分类、型号和标志
（1）指示仪表指示仪表是将被测量转换为仪表可动部分的机械偏转角，通过指示器直接指示
出被测量数值的仪表。因此是可以携带的仪表，其准确
度较高，价格较贵，适用于电气试验、精密
测量及仪表检定。
学习任务1.1
学习任务1.1认识电工仪表的分类、型号和标志
（1）指示仪表指示仪表是将被测量转换为仪表可动部分的机械偏转角，通过指示器直接指示 出被测量数值的仪表。因此，指示仪表又称为直读或机械式仪表。它可以按以下方法分类。
1）按结构和工作原理分类，可分为磁电系、电磁系、电动系、感应系、静电系及整流系仪表等。 2）按被测量的名称分类，可分为电流表（安培表、毫安表和微安表）、电压表（伏特表、毫伏 表）、功率表、电能表、频率表、相位表、功率因数表、绝缘电阻表以及其他多种用途的仪表，如 万用表等。 3）按被测电流的种类分类，可分为直流表、交流表和交直流两用表。 4）按使用方法分类，可分为安装式、便携式仪表。安装式仪表通常固定安装在开关板或电气设 备面板上，一般测量误差较大，价格也较低，适用于一般工业测量。
6）按外壳防护性能分类，可分为普通式、
防尘式、防溅式、防水式、气密式、水密式、
隔爆式等类型。
7）按仪表对电磁场的防御能力分类，可
分为I、II、III、IV四个等级。 8）按仪表使用条件分类，可分为A、B和C
安装式仪表
便携式仪表
三组。
学习任务1.1
学习任务1.1认识电工仪表的分类、型号和标志
（2）比较仪表比较仪表是将被测量与同类标准量进行比 较来得到被测量数值的仪表。按照电流性质不同，比较仪表 可分为直流比较仪表和交流比较仪表两大类，直流电桥和直 流电位差计属于直流比较仪表。交流电桥属于交流比较仪表。
电工仪表及测量
用钳形电流表测量时，应该注意下列问题： （1）先估计被测电流值，将转换开关调至适当档位。 （2）为减少误差，被测导线应置于钳形口的中央。 （3）钳口要紧密接触，如遇有杂音时可检查钳口清洁，或 重新开合一次。 （4）测量5A以下的小电流时，为提高测量精度，可将被测 导线多绕几圈。实际电流应是读数除以导线圈数。 （5）测量完毕，将选择量程开关拨到最大量程档位上。 （6） 被测电路的电压不可超过钳形电流表的额定电压。 （7） 不能在测量过程中转动转换开关换档，在换档前，应 先将载流导线退出钳口。
二、常见电工仪表的表面标记
分 类
符号 名称
直流
分 类
符号 名称
+
正端钮
电
交流
流
种
交直流
类
端 钮
-
负端钮
*
公共端钮
三相交流
标度尺位置水
不进行绝缘强度
工平Βιβλιοθήκη 绝0试验作
标度尺位置垂
缘
绝缘强度试验电
位
直
强
压为500V
置
标度尺位置与
度
绝缘强度试验电
60° 平面60°
2 压为2kV
分 类
符号 名称
准
以标尺量限的百
使用方法及注意事项 选用绝缘电阻表，要注意它的额定电压和测量范围。当被测设 备的额定电压在500V以下时，选用500V或1000V的绝缘电阻表； 而额定电压在500V以上的被测设备，选用1000V或2500V的绝缘 电阻表；对于绝缘子、母线等要选用2500V及其以上的兆欧表。
为避免人身及设备事故必须重视以下几点： （1）不能在设备带电的情况下测量其绝缘电阻。测量前被 测设备必须切断电源和负载，并进行放电； （2）兆欧表测量时要远离大电流导体和外磁场。 （3）与被测设备的连接导线应用兆欧表专用测量线或选用 绝缘强度高的两根单芯多股软线，两根导线切忌绞在一起，以 免影响测量准确度。 （4）测量前，应将兆欧表保持水平位置，左手按住表身， 右手摇动兆欧表摇柄，转速约120r/min，指针应指向无穷大 （∞），否则说明兆欧表有故障。 （5）由慢到快摇动手柄，直到转速达120r／min左右，一般 转动1 min，待指针稳定后读数。 （6）测量电容性设备的绝缘电阻时，测量完毕，应对设备 充分放电。
常用的电工仪表及安全使用
测量机构的组成-其它装置
除了以上三种主要装置外，还应有指示装 置，即指针式的指针与度盘、光标式的光 路系统和刻度尺、调零器、平衡锤、止动 器、外壳等部分。
内容提要
磁电系仪表结构 磁电系仪表工作原理
磁电系仪表
用途：磁电系仪表在电工仪表中占有重要地位。
它广泛地应用于直流电流和直流电压的测量。与 整流元件配合，可以用于交流电流与电压的测量， 与变换电路配合，还可以用于功率、频率、相位 等其它电量的测量，还可以用来测量多种非电量， 例如温度，压力等。当采用特殊结构时，可制成 检流计。磁电系仪表问世最早，由于近年来磁性 材料的发展使它的性能日益提高，成为最有发展 前景的指示仪表之一。
直流时：
M k1B1I2
B1 k 2I1
M k1k2I1I2 kI1I2
M M
上式表示，电动系仪表测量直流时，其可动部分的偏转角
与两线圈电流的乘积有关，可测交流。
D kI1I2
k D
I1 I 2
KI1I2
电动系仪表的原理
上式表示，电动系仪表测量直流时，其可动部分的偏转角 与两线圈电流的乘积成比例，
磁电系仪表—结构组成2
磁铁由硬磁材料做成；而极掌与铁心则用导磁很高的软 磁材料做成。铁心放在极掌之间，并与极掌形成一个磁 场均匀的环形气隙。
可动部分由绕在铝框架上的可动线圈４、线圈两端的两 个半轴５、与转轴相连的指针７、平衡锤６以及游丝８ 所组成。整个可动部分支承在轴承上，线圈位于环形气 隙之中。
若把固定线圈绕在铁心上，就构成铁磁电动系仪表。这种 仪表优点是：磁场强、转矩大。但由于铁磁材料的磁滞和 涡流损耗，会造成误差。铁磁材料因为存在非线性影响故 对铁心材料要求较高，多用于安装式仪表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见的三大类电工测量仪表
(1)度量器：是复制和保存测量单位用的，是测量单位的实物复制体，如标准电池是电动势单位“伏特”的度量器，标准电阻是电阻单位“欧姆”的度量器，此外还有标准电容、标准电感等等。
(2)较量仪器：此类仪器是将被测量与度量器进行比较后才能确定量值大小的一种仪姥，如果不与度量锯共同使用，就无法达到测量目的，属此范围的称为较量仪器。
如电桥、电位差计等。
(3)直读仪表：能立接读取被测显大小的仪表。
为了指示数值的准确，此种仪表要与度量器作比较进行分度，在测量过程中不必再与度量器一起使用就可直接获得测量结果。
它足利用电流或电磁有英物理现象作为结构基础的，所以依不同仪表的结构原理可分为：碰电系、电磁系、电动系、静电系、感应系……等。
