景观平面构图设计(规整式)
景观制图绘图.
制图中常用线型
1、粗实线（b）：
建筑物可见轮廓线、立面图外轮廓线、剖 切线；剖面图的截面轮廓线。
2、中实线（b/2）：
平、立面图上的门、窗和突出部分（檐口、 窗台、台阶）的外轮廓线。
3、细实线（b/4）
尺寸线、尺寸界线及引出线。
4、点划线（b/4）
定位轴线、中心线、对称线。
5、粗虚线（b）
地下管道、地下建筑物
6、虚线（b/2）
不可见轮廓线。
b=1.2mm
注意线的交接
►必须线线相交，不能与点或间隙相交 ►起笔或收笔时必须时是线段 ►图线超出轮廓的长度为2-3mm
制图步骤
准备工作（排版）。
►准确绘制底稿，宜轻不宜重。 ►（H或2H铅笔）线条由浅到深。 ►作墨线工具线条时先作细线后作粗线，不
• 单行绿篱每米3株，宽 0.5~1.0m，双行绿篱每米5 株，宽1.0~1.5m；
• 花灌木冠幅1-3m；
常绿针叶树平面表示法
落叶大乔木平面表示法
具有装饰效果树木平面表示法
具有装饰效果树木平面表示法
花灌木平面表示法 用其冠幅外缘连线表示
• 花带用连续曲线画出花纹，或用 自然曲线画出花卉种植范围，中 间用小圆圈表示花卉，或用简单 花卉图案直接画。
影响作图进度。 ►先曲后直、由上到下、由左到右。
种植设计图的绘制
景观设计图应能表现出景设计的内容和意图。
► 主要是平面图，其中的树丛、树群及花坛设计应 配以透视图或立面图，反映树木的配置。
► 首先在平面图上反映出地形、建筑、道路的位置；
确定各种树木的种植位置，在图纸上用“黑点”表示。
分别画出不同树种的树冠线。
• 草坪及地被植物可用小圆点、 线点、小圆圈来表示。
公园景观规划平面图_公园景观平面图
公园景观规划平面图_公园景观平面图随着中国内地城市化进程的推进,公园景观也得到快速的发展，公园景观设计不仅仅是一种园林模式的营造，它也是代表一方地域特色的标志之一，下面由店铺为你提供的公园景观规划平面图，希望大家喜欢。
公园景观规划平面图鉴赏公园景观照明设计的3个步骤1照明设计的水平分级公园道路应该遵循规定的光度亮化标准来确定照明设计水平，才能满足功能性的要求。
当园林规模比较大，公园的道路类型比较复杂的情况，照明系统地划分照明水平、控制亮度层级对于表现园林景观亮化秩序、丰富夜景、引导游人、节约能源显得极为重要。
2选择合适的造型灯具公园的照明工程仅仅满足功能性的照明是不够的，要兼有艺术性。
公园道路灯具的形式、色彩应该与园林景观保持和谐，它的灯光设计不能忽视。
当前，适合中国古典园林的庭院灯具相对很少，缺乏精心的亮化设计。
而西式古典灯具却大量运用在中国园林中，不伦不类的情况相对比较普遍。
此外，灯具尺度使用不当是当前较为常见的问题，灯具尺度过大，与道路尺度不协调;灯杆高度很低，有的甚至低于两米，造成影响游人的大量眩光。
这很大程度上破坏了园林的整体风貌，降低了景物的观赏价值。
3灯具的色彩与光源类型灯具的色彩及光源类型对于表现公园夜景亮化尤为重要。
因为公园道路临近各种各样的植物，路灯的灯光同时也会对植物的光影表现发挥一定的作用。
要使颜色不同、株型各异的植物在晚间尽善尽美的展现，必须综合考虑光源的色温、光谱能量分布、显色性。
此外，色彩对人的行为也有着一定的影响。
亮化设计时应根据公园道路等级、特点、周边环境运用不同的光色，使园区整体光色冷暖结合，有所对比，也可以起到指引方向、诱导游人的作用。
总的来说，公园景观照明设计要符合公园的主题，同时还要做到节能环保。
安装灯具更是要合理布线，充分考虑安全，便于维护，用合理灯光环境去体现公园的设计理念。
综合性公园的功能分区讲解公园内功能分区规划的依据是根据公园所在地的自然条件，如地形、土壤状况、水体、原有植物、已经存在并要保留的建筑物或历史古迹、文物情况等，尽可能地“因地、因时、因物”而“制宜”，结合各功能分区本身的特殊要求以及各区之间的相互关系、公园与周围环境之间的关系进行分区规划，还要根据公园的性质和内容，游人在园内设有多种多样的游乐活动，活动内容、项目与设施的设置应满足各种不同的功能、不同年龄人们的爱好和需要。
园林设计总平面图
第九章园林工程图——园林总平面图园林设计的五阶段1、任务书阶段2、基地调查和分析阶段3、方案设计阶段4、初步设计阶段5、施工图设计阶段方案设计阶段▪设计图纸：▪1、场地现状图▪2、总平面图▪3、功能分区图▪4、种植设计总平面图▪5、主要景点的大平面图▪6、主要景点的立面图或效果图▪7、设备管网与场地外线衔接的示意图或文字说明初步设计阶段▪设计图纸（园林景观专业）▪1、总平面图▪2、竖向布置图▪3、种植设计总平面图▪4、水景设计图▪5、铺装设计图▪6、园林景观建筑、小品设计图▪7、设备管网与场地外线衔接的示意图或文字说明施工图设计阶段▪设计图纸（园林景观专业）▪1、总平面图、平面分区图及分区放大平面图▪2、竖向布置图▪3、种植设计总平面图及种植详图▪4、水景设计图及详图▪5、铺装设计图及详图▪6、园林景观建筑、小品设计图及详图▪7、设备管网与场地外线衔接的示意图或文字说明园林工程图根据内容和作用的不同可分为：园林设计图：包括园林总平面图、竖向设计图、种植设计图。
园林施工图：建筑施工图：园林建筑施工图、假山工程图、园路工程图、驳岸工程图。
结构施工图设备施工图总平面图是园林总体规划设计图的简称，它表明了一个区域范围内园林总体规划设计的内容，反映了组成园林各个部分之间的平面关系及长宽尺寸，它是反映园林工程总体设计意图的主要图纸，也是绘制其它图纸及造园施工的依据。
第一节总平面图的内容总平面图是表现整个规划区域范围内各造园要素及周围环境的水平正投影图。
总平面图图纸上应反映出地形现状、山石水体、道路系统、植物的种植位置、建筑物位置、风景透视线、定点放线的依据等。
主要内容有：一、图名、图例。
二、规划用地区域现状及规划的范围。
二、对原有地形地貌等自然状况的改造和新的规划。
四、以详细尺寸或坐标网格标明山石、建筑物、道路、水系系统及地下或架空管线的位置和外轮廓，并注明其标高。
五、以图例符号表示的园林植物及其种植位置等。
经典园林景观规划设计平面图
设计构思
► 公园由 “一湖”、“二环”、“三桥”“五区”构成的。景观框架由一条绿道展开 ，连接着公园各个不同的功能体。你可以漫步或骑着自行车游览公园,公园各种面貌 和意景如画卷一样一一展于眼前。
► “一湖”为沟通南北人工河与沙良河、沙窖河的连通，是沟通乐两条东西向河涌的 桥梁。自然曲线的湖面有着丰富多变的岸线。
•卵石沟边长满各种植物
•17
•“第五更楼”屹立在湖边，站于更楼 上可以瞭望全公园
•在公园不远处的更楼，屹立在充满顺德水乡风貌的环境中 •18
•不同比例的家具 的同时存在的一 种错觉
•异化比例关系
•异化尺度的家具
•两个不同比例而同一个东 西的同时存在，让游人有 所发现和体验。
•家具不同比例的抽象符号腐蚀在现代材料上
• 唐泽雯设计师特意在公园内设置了第五座“更楼”——以抽象、异化的手法整合 乐从作为中国家具制造、集散地的标志、标识，用雕塑的形式演译了现代商贸产业 ——家具和钢铁新的时代精神，与古更楼遥相对望，形成时间和空间的延续。
•9
► 唐泽雯和他们的伙伴们，正在为塑造我们生活中的那一点点 美，在辛苦耕耘。朋友们，当你和家人漫步在他们用心血打 造、充满着生态美、细节美的社区公园里，是否能体会到唐 泽雯和他们的伙伴们的良苦用心呢？
•夏天高水位的时候，水 生植物床的景象
•秋天低水位时候，水生植物 床的景象
•夏荷盛开
•15
•于更楼看公园东北侧，远 眺远处的居住区。自然的公 园与远处的现代高楼大厦和 谐共生。
•缓缓的自然岸坡种满了菖蒲
•16
•卵石滩与水松树
•自然草沟和可渗水的园路
•卵石排水沟，当下雨时收集路面和坡地的雨水，汇集 成小溪
•沟通南北人工河与沙良 河、沙窖河的连通

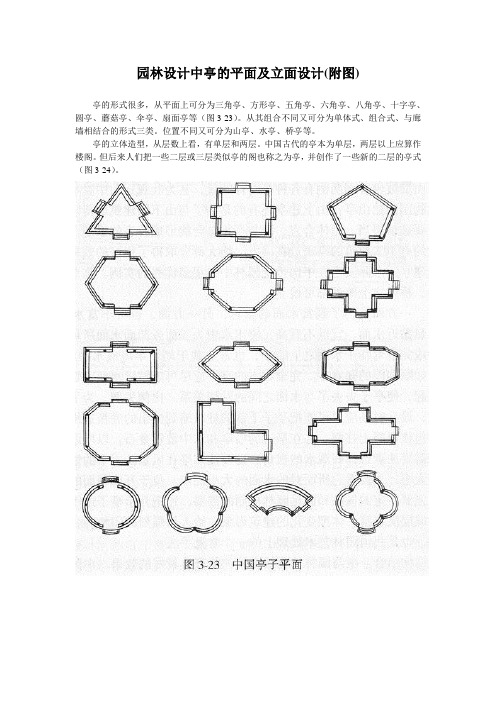

园林设计中亭的平面及立面设计(附图)
园林设计中亭的平面及立面设计(附图)
亭的形式很多，从平面上可分为三角亭、方形亭、五角亭、六角亭、八角亭、十字亭、圆亭、蘑菇亭、伞亭、扇面亭等（图3-23）。
从其组合不同又可分为单体式、组合式、与廊墙相结合的形式三类。
位置不同又可分为山亭、水亭、桥亭等。
亭的立体造型，从层数上看，有单层和两层。
中国古代的亭本为单层，两层以上应算作楼阁。
但后来人们把一些二层或三层类似亭的阁也称之为亭，并创作了一些新的二层的亭式（图3-24）。
亭的立面有单檐和重檐之分，也有三重檐的。
亭顶的形式则多采用攒尖顶、歇山顶，也有用盔顶式的，现代园林中用钢筋混凝土作平顶式亭较多，也作了不少仿攒尖顶、歇山顶等形式的。
在建筑材料的选用上，中国传统的亭子以木构瓦顶的居多，也有木构草顶及全部是石构的。
现代园林多用水泥、钢木等多种材料，制成仿竹、仿松木的亭，有些山地名胜地，用当地随手可得的树干、树皮、条石构亭，亲切自然，与环境融为一体，更具地方特色，造型丰富，性格多样，具有很好的效果。
本文转自：园林吧/guihua/2161.html。
园林设计平面图
园林设计平面图园林设计平面图:(一) 内容与用途:园林设计平面图是表现规划范围内的各种造园要素(如地形、山石、水体、建筑及植物等)布局位置的水平投影图，它是反映园林工程总体设计意图的主要图纸，也是绘制其它图纸及造园施工的依据。
(二) 绘制要求:由于园林设计平面图的比例较小，设计者不可能将构思中的各种造园要素以其真实形状表达于图纸上，而是采用一些经国家统一制定的或约定俗成的简单而形象的图形来概括表达其设计意图，这些简单而形象的图形叫“图例”。
1、园林要素表示法:(1) 地形:地形的高低变化极其分布情况通常用等高线表示。
设计地形等高线用细实现绘制，原地形等高线用细虚线绘制，设计平面图中等高线可以不注高程。
(2) 园林建筑:在大比例图纸中，对有门窗的建筑，可采用通过窗台以上部位的水平剖平面来表示，对没有门窗的建筑，采用通过支撑柱部位的水平剖平面来表示。
用粗实线画出断面轮廓，用中实线画出其它可见轮廓，另外也可采用屋顶平面图画法，用粗实线画出外轮廓线，用细实线画出屋面。
对花坛、花架等建筑小品用细实线画出投影轮廓。
在小比例图纸中(1:1000以上)，只需用粗实线画出水平投影外轮廓线。
建筑小品可不画。
(3) 水体:水体一般用两条线表示，外面的一条表示水体边界线(即驳岸线)，用特粗线绘制;里面的一条表示水面，用细实线绘制。
(4) 山石:山石均采用其水平投影轮廓线概括表示，以粗视线绘出边缘轮廓，以细实线绘出皴纹。
(5) 园路:用细实线画出路缘，对铺装路面也可按设计图案绘出。
(6) 植物:园林植物由于种类繁多，姿态各异，平面图无法详尽的表达，一般采用图例作概括的表示，所绘图例应区分针叶树、阔叶树、常绿树、落叶树、乔木、灌木、绿篱、花卉、草坪、水生植物等，对常绿植物在图例中应画出间距相等的细视线表示。
绘制植物平面图图例时，要注意曲线过渡自然，图形应形象、概括。
树冠的投影，要按照成龄以后的树冠大小画。
2、标注定位尺寸或坐标网设计平面图中定位方式有两种，一种是根据原有景物定位，标注新设计的景物与原有景物之间的相对距离，例如现有道路与原有道路中心现之间的距离。
景观规划设计方法ppt课件
精选课件
69
利用门框、窗框、山洞等，有选择地摄取空间的优 美景色，而把不要的隔绝遮住，使主体集中，如一 幅嵌于镜框中的立体美丽画面，这种利用框架所摄 取景物的手法叫框景。
精选课件
60
精选课件
61
（一）层次与景深
摄影与绘画有远、中、近等层次。园林中的 层次就是要创造出丰富的空间变化。为了求得景 观的深远、层次的丰富，就要创造曲折，多次漏 景、障景等。有曲折就有层次，有漏景就有层次。
五、层次与序列
精选课件
62
（二）借景与框景
1、借景
除游人视力所达的园内景物可供游览观赏外，
之感。
园林中利用空间的收、放，开、合，可
形成敞景与聚景，视线忽远忽近，空间忽放忽收，
从收敛空间窥视开敞空间，既有对比感，又有层 次感。
精选课件
24
精选课件
25
5、明暗对比：也是光线上的对比，明暗与开合 是相关的。
一般情况是“合则暗，开则明”空间环境的 明暗对人产生不同的心理感受。明亮使人开朗， 精神振奋；灰暗使人视域缩小，景物朦胧柔和， 使人自然入静，并伴随有清凉、幽深莫测之感。 园林中常以明暗对比显示空间层次，增加开合对 比效果。
就植物四季变化而言，有春借桃柳、夏
借塘荷、秋借红叶、冬借冰雪。
自然界的“风花雪月”、西湖的“短桥
残雪”，没有雪则景不存。
（6）映借（镜借）：是在室中设镜，通过大面积 的镜面将室外景色借进室内。此外，平静的水面 也可映出一份天地来。
精选课件
68
2、框景
定义：利用景框欣赏景物的手法。
静观空间景色，不尽全佳，以门、窗将局部 佳景框住，如同一幅画面，更便于集中欣赏。李 渔的《一家言》把收之园窗的景观称之为“无心 画”、“尺幅窗”；杜甫的“窗含西岭千秋雪， 门泊东吴万里船”诗句，说明利用门、窗作框， 纳室外的四时景色变化。
园林景观设计的景观布局课件(共16张PPT)《园林景观设计》(江苏大学出版社)
二、景观布局的程序→2．确定主题及其位置
主题是园林景观设计的核心，园林景观绿地的设计无论是整体还是局部，都应围绕这个核 心进行。园林景观绿地的性质不同，其主题也就不同，如青岛五四广场以五四运动为主题，上 海迪士尼乐园以迪士尼动画为主题。园林景观绿地的主题确定后，应结合绿地地形确定主题的 表现形式及位置。一般来说，园林景观绿地的主题应寓于其主体之中。
主景忽隐忽现，始终在前方引导着游人，如苏州的虎丘风景区。
02 园林景观设计的景观布局
第一章
谢谢观赏！
02 园林景观设计的景观布局
一、景观布局的形式
校园的景观布局形式属于哪种？
02 园林景观设计的景观布局
二、景观布局的程序→1．明确绿地性质
园林景观绿地的类型有很多，如公园绿地、防护绿地、附属绿地等。绿地类型 不同，其性质与功能要求也就不同。进行园林景观布局时，应首先确定园林景 观绿地的性质，明确其功能要求。
透，处理好景区之间的过渡。
02 园林景观设计的景观布局
二、景观布局的程序→6．确定风景序列与导游线
风景序列是指对园林景观的序列安排，一般包括起景、高潮和结景三个部 分，其中，高潮即园林景观的主景部分，起景、结景均为烘托主景而设。其展 示手法通常有以下几种。
（1）开门见山，众景先收。游人一入园便能看到园林主景及其他景观，给
以自然花丛、花带为主。 ✓ （6）自然式园林的建筑多采用不对称均衡的布局，并且与地形相结合进行布置。
02 园林景观设计的景观布局
一、景观布局的形式→2．自然式 02 园林景观设计的景观布局
一、景观布局的形式→3．混合式
混合式布局是指在园林 景观布局中将规则式布 局与自然式布局有机结 合起来的布局方式，在 现代园林景观设计中应 用甚为广泛。进行园林 景观布局时，一般在园 林景观主要建筑周围或 地形平坦处运用规则式 布局方式；在远离主要 建筑或地形条件复杂的 地方则运用自然式布局 方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
练习三
END
景观平面的构图秘籍
一、通常的设计过程
• 传统的风景园林设计方法常开始于调查与 分析，如：业主的目标要求，场地的情况， 使用者的需要等……；即：“立项、场地 勘察、场地分析”
案例一（1）
• 调查结束后就进入下一步——概念设计。 概念的设计思想通常是调查与分析的逻辑 结果
• 概念的设计思想通常是调查的逻辑结果， 但美的构图形式却不能从逻辑分析中直接 产生。
２、自由均衡式（节奏、韵律）
２、自由均衡式（节奏、韵律）
２、自由均衡式（节奏、韵律）
２、自由均衡式（节奏、重复）
３、隐喻式
４、综合（大的场地）
三、景观平面构图的形式法则
• 利用网格加上基本几何形来构图
1、网格与基本元素 线
点
面
2、直线网格与矩形
案例
3、45°线网格与矩形
4、不规则斜线网格与矩形
• 逻辑分析是抽象思维，平面构图的形式属 形象思维，二者要并行！
案例一（2）
案例二 案例二
练习一（1）
练习一（2）
二、景观规划布局形式
• 有时针对项目的平面构图的形式可以先于 调查出现，再通过实地调查去修改、调整 平面布置形式。
• 无论是先考察分析，还是先有图形概念， 形式的设计本身是需要专门研究的一个课 题！
常见的布局形式： • １、对称式 • ２、自由式（节奏、韵律） • ３、隐喻式 • ４、综合式
１、对称式
• 轴线对称式布局形式以欧洲古典园林为典型
凡尔赛宫
１、轴线对称式
郎特庄园
１、轴线对称式
１、轴线对称式
中心主景观区、入口景观区——轴线清晰
１、轴线对称式
１、轴线对称式
１、轴线对称式
１、轴线对称式（大体对称）
美的总部大楼 景观
5、曲线网格与矩形
6、放射网格与矩形
7、方形网格与弧形和直线相切
构图中应注意 的事项
“正与反”
• “身是菩提树”与“菩提本无树”三角形的使用来自锐角的使用练习二
柱间距为6600
四、构思方法——案例分析
方案的构思过程 下面看两个案例
案例一
案例二
