深井泵工作原理及性能

深井泵工作原理及性能

深井泵工作原理及性能一、深井泵产品介绍:深井泵是电机与水泵直联一体潜入水中工作的提水机具,它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。

二、深井泵产品特点:1、电机、水泵一体,潜入水中运行,安全可靠。

2、对井管、扬水管无特殊要求(即:钢管井、灰管井、土井等均可使用;在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。

3、安装、使用、维护方便简单,占地面积小、不需建造泵房。

4、结构简单、节省原材料。

潜水电泵使用的条件是否合适,管理得当与使用寿命有直接的关系。

三、深井泵型号意义:四、深井泵使用条件:深井泵可在下列条件下连续运行使用:1.额定频率为50HZ,额定电压为380±5%V的三相交流电源。

2.水泵进水口必须在动水位1米位以下,但潜水深度不得超过静水位以下70米,电机下端距井底水深最少在1米以上。

3.水温一般不得高于20℃.4.水质要求:(1)水中含砂量不大于0.01%(重量比);(2)PH值在6.5~8.5范围;(3)氯离子含量不大于400毫克/升。

5.要求井正值,井壁光滑,不得有井管错开。

五、深井泵结构说明:1、深井泵机组由:水泵、潜水电机(包括电缆)、输水管和控制开关四大部分组成。

潜水泵为单吸多级立式离心泵:潜水电机为密闭充水湿式、立式三相笼异步电动机,电机与水泵通过爪式或单健筒式联轴器直接;配备有不同规格的三芯电缆;起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接,高扬程式电泵采用闸阀控制。

2、深井泵每级导流壳中装有一个橡胶轴承;叶轮用锥形套固定在泵轴上;导流壳采用螺纹或螺栓联成一体。

3、深井泵上部装有止回阀,避免停机水垂造成机组破坏。

4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封,防止流砂进入电5、潜水电机采用水润滑轴承,下部装有橡胶调压膜、调压弹簧,组成调压室,调节由于温度引起的压力变化;电机绕组采用聚乙稀绝缘,尼龙护套耐用消费品水电磁线,电缆联接方式按电缆接头工艺,把接头绝缘脱去刮净漆层,分别接好,焊接牢固,用生橡胶绕一层。

什么是潜水泵 深井泵 ,他们有什么区别?

什么是潜水泵 深井泵 ,他们有什么区别?

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

潜水泵和深井泵是两种不同类型的泵,它们的主要区别在于其结构、工作原理和应用场合。

潜水泵是一种能够潜入水中工作的泵,其电机和泵连成一体,潜入水中工作。

它具有结构简单、体积小、重量轻、安装维修方便、运行平稳、噪声小、寿命长等优点。

通常用于抽取清水、含有一定杂质的清水、污水等,适用于农田灌溉、喷泉景观、雨水收集、工业冷却等场合。

深井泵是一种多级泵,通常用于深井中抽取地下水。

它具有扬程高、流量小、功率小、质量可靠等优点。

深井泵的叶轮通常分为多级,每级叶轮都经过精确计算和加工,能够高效地将水从地下深处抽出。

深井泵适用于抽取浊度较高、有杂质、流量较大的地下水,如农田灌溉、工业用水、消防用水等场合。

总之,潜水泵和深井泵是两种不同类型的泵,具有不同的结构和工作原理,适用于不同的场合。

在选择泵时,需要根据实际需求和使用环境来选择合适的泵类型。

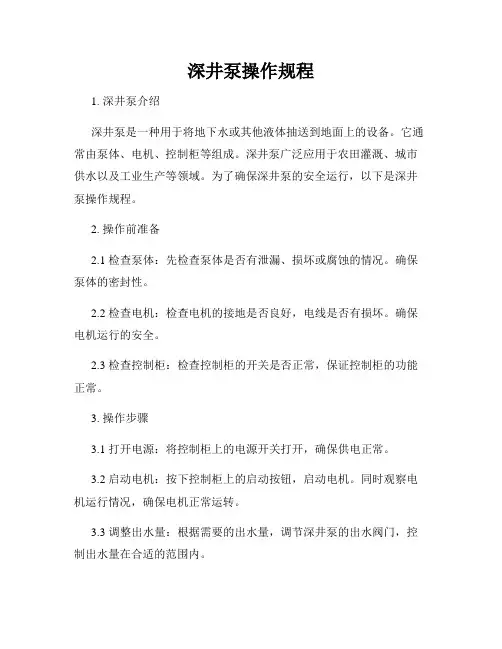

深井泵操作规程

深井泵操作规程

深井泵操作规程1. 深井泵介绍深井泵是一种用于将地下水或其他液体抽送到地面上的设备。

它通常由泵体、电机、控制柜等组成。

深井泵广泛应用于农田灌溉、城市供水以及工业生产等领域。

为了确保深井泵的安全运行,以下是深井泵操作规程。

2. 操作前准备2.1 检查泵体:先检查泵体是否有泄漏、损坏或腐蚀的情况。

确保泵体的密封性。

2.2 检查电机:检查电机的接地是否良好,电线是否有损坏。

确保电机运行的安全。

2.3 检查控制柜:检查控制柜的开关是否正常,保证控制柜的功能正常。

3. 操作步骤3.1 打开电源:将控制柜上的电源开关打开,确保供电正常。

3.2 启动电机:按下控制柜上的启动按钮,启动电机。

同时观察电机运行情况,确保电机正常运转。

3.3 调整出水量:根据需要的出水量,调节深井泵的出水阀门,控制出水量在合适的范围内。

3.4 监测运行状态:定期观察深井泵的运行状态,如有异常情况应及时停机检修。

3.5 停止操作:当工作完成或需要停机时,按下控制柜上的停止按钮,停止电机运行。

3.6 切断电源:关闭控制柜上的电源开关,切断电源。

4. 检修与维护4.1 定期检查:定期对深井泵进行检查,包括泵体的密封情况、电机的工作状态等。

4.2 清洁保养:定期清洁深井泵的泵体和过滤网等部件,保持其通畅和良好的工作状态。

4.3 润滑维护:根据深井泵的使用情况,定期对轴承和密封进行润滑维护,延长使用寿命。

5. 安全注意事项5.1 避免过载使用:不得超过深井泵的额定工作流量和扬程,以防止过载损坏设备。

5.2 严禁空转:在启动深井泵之前,确保有足够的液体进入泵体,防止空转损坏电机。

5.3 警示标识:深井泵应设置明显的警示标识,以提醒工作人员注意安全。

6. 应急处理6.1 泵体异常:如发现泵体有异常情况,应立即停机,并进行检查和修复。

6.2 电机问题:如电机出现异常运行、发热等情况,应及时切断电源,并找专业人员进行检修。

7. 结束语深井泵操作规程的执行对于确保深井泵的安全运行至关重要。

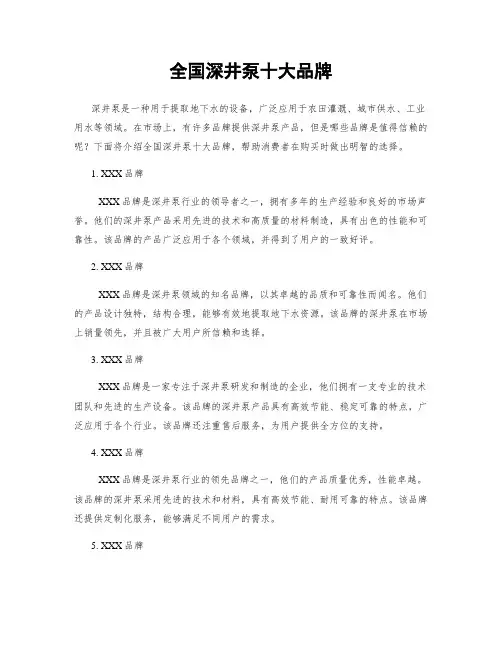

全国深井泵十大品牌

全国深井泵十大品牌

全国深井泵十大品牌深井泵是一种用于提取地下水的设备,广泛应用于农田灌溉、城市供水、工业用水等领域。

在市场上,有许多品牌提供深井泵产品,但是哪些品牌是值得信赖的呢?下面将介绍全国深井泵十大品牌,帮助消费者在购买时做出明智的选择。

1. XXX品牌XXX品牌是深井泵行业的领导者之一,拥有多年的生产经验和良好的市场声誉。

他们的深井泵产品采用先进的技术和高质量的材料制造,具有出色的性能和可靠性。

该品牌的产品广泛应用于各个领域,并得到了用户的一致好评。

2. XXX品牌XXX品牌是深井泵领域的知名品牌,以其卓越的品质和可靠性而闻名。

他们的产品设计独特,结构合理,能够有效地提取地下水资源。

该品牌的深井泵在市场上销量领先,并且被广大用户所信赖和选择。

3. XXX品牌XXX品牌是一家专注于深井泵研发和制造的企业,他们拥有一支专业的技术团队和先进的生产设备。

该品牌的深井泵产品具有高效节能、稳定可靠的特点,广泛应用于各个行业。

该品牌还注重售后服务,为用户提供全方位的支持。

4. XXX品牌XXX品牌是深井泵行业的领先品牌之一,他们的产品质量优秀,性能卓越。

该品牌的深井泵采用先进的技术和材料,具有高效节能、耐用可靠的特点。

该品牌还提供定制化服务,能够满足不同用户的需求。

5. XXX品牌XXX品牌是一家拥有多年历史的深井泵制造商,他们的产品质量可靠,经久耐用。

该品牌的深井泵具有高效节能、安全可靠的特点,广泛应用于各个领域。

该品牌还拥有完善的售后服务体系,能够及时解决用户的问题。

6. XXX品牌XXX品牌是深井泵行业的知名品牌,他们的产品设计独特,性能优越。

该品牌的深井泵采用先进的技术和材料制造,具有高效节能、稳定可靠的特点。

该品牌还注重产品创新和研发,不断推出适应市场需求的新产品。

7. XXX品牌XXX品牌是一家专业的深井泵制造商,他们以其卓越的品质和可靠性而受到用户的高度认可。

该品牌的深井泵产品具有高效节能、耐用可靠的特点,广泛应用于各个行业。

全国深井泵十大品牌

全国深井泵十大品牌

全国深井泵十大品牌一、引言深井泵是一种用于提取地下水的设备,广泛应用于农田灌溉、工业用水、城市供水等领域。

在市场上,有许多品牌提供深井泵产品,本文将介绍全国深井泵领域中的十大品牌。

二、品牌一:XX泵业XX泵业是国内知名的深井泵品牌,成立于2000年,总部位于XX市。

该品牌专注于深井泵的研发、生产和销售,拥有先进的生产设备和专业的技术团队。

产品质量可靠,性能稳定,深受用户好评。

三、品牌二:XX水泵XX水泵是深井泵领域中的知名品牌之一,创立于1995年,总部位于XX省。

该品牌产品种类齐全,包括多级离心泵、潜水泵等多个系列。

产品质量过硬,具有高效节能、使用寿命长等优点。

四、品牌三:XX机械XX机械是一家专业从事深井泵研发和创造的企业,成立于2022年,总部位于XX市。

该品牌产品技术先进,生产工艺精湛,产品性能稳定可靠。

在市场上享有很高的声誉,被泛博用户认可。

五、品牌四:XX工程XX工程是国内率先的深井泵供应商之一,成立于1990年,总部位于XX省。

该品牌产品种类丰富,涵盖了多种规格和型号的深井泵。

产品质量过硬,具有高效节能、维护方便等特点,深受用户信赖。

六、品牌五:XX科技XX科技是一家专业从事深井泵研发和创造的高新技术企业,成立于2005年,总部位于XX市。

该品牌注重科技创新,拥有一支技术实力强大的研发团队。

产品性能卓越,具有高效节能、噪音低等优势。

七、品牌六:XX水利XX水利是深井泵行业的知名品牌之一,成立于1998年,总部位于XX省。

该品牌产品质量可靠,性能优越,广泛应用于农田灌溉、城市供水等领域。

在市场上享有很高的声誉和知名度。

八、品牌七:XX环保XX环保是一家专注于环保型深井泵研发和生产的企业,成立于2022年,总部位于XX市。

该品牌产品以节能环保为主要特点,具有高效节能、低噪音等优势。

深受环保型用户的青睐。

九、品牌八:XX集团XX集团是一家综合性企业,旗下拥有深井泵生产部门,成立于1992年,总部位于XX市。

石油工程技术 井下作业:检泵

石油工程技术   井下作业:检泵

井下作业:检泵1深井泵的结构与类型目前国内外使用的深井泵类型很多,根据结构特征的不同可分为两大类。

1.1有杆泵1.1.1管式泵1.1.2杆式泵1.2无杆泵1.2.1水利活塞泵1.2.2射流泵1.2.3振动泵1.2.4沉没泵在这两大类泵中,目前国内使用有杆泵中的较为普遍的是管式泵。

2深井泵的工作原理深井泵是靠活塞往复工作的,其工作冲程分为上冲程和下冲程。

上冲程中,活塞在抽油杆的带动下向上移动,游动凡尔在活塞上面的液柱载荷的作用下关闭,固定凡尔在沉没压力的作用下打开,活塞让出泵筒内的容积,原油进入泵筒,这是泵的吸入过程。

同时,在井口将排除相当于活塞冲程长度的一段液体。

下冲程中,抽油杆带动活塞向下移动,液柱载荷从活塞上转移到油管上,在泵内液体压力的作用下游动凡尔打开,固定凡尔关闭,泵内的液体排出泵筒,这是泵的排出过程。

3泵在工作过程中要求3.1泵体的各个部分应该是密封良好的,这样才能有效地进行吸入和排出;3.2泵内应该充满液体,如果泵内有过多的气体将使泵效降低,严重时还会造成气锁,为了减小气体的影响,可以加深沉没度或采用气锚;3.3应使活塞的有效冲程尽量长,油管、抽油杆都是具有弹性的,它们的弹性所造成的冲程损失会降低泵率,为了减小冲程损失,可以采用油管锚;3.4为了防止撞击固定凡尔,还应调节好防冲距。

4抽油井常见的井下故障及检泵的原因4.1井下故障4.1.1泵的故障深井泵受工作环境所致,免不了会发生各种各样的故障。

由于磨损会破坏泵的密封情况,造成泵漏失;出砂或结蜡会卡住游动凡尔或固定凡尔,使泵失效;井下液体的腐蚀也会破坏泵的密封情况,造成漏失;如果出砂严重,活塞有被卡住的可能。

4.1.2杆的故障抽油杆在工作中承受交变载荷,所以会发生疲劳破坏,造成断裂。

另外,如果抽油杆丝扣没有上紧,会发生脱扣事故。

实际工作中,一般把上述抽油杆的事故称断脱。

4.1.3管柱的故障管柱的故障是由于腐蚀造成的油管漏失。

4.1.4配套工具的故障配套工具的故障包括滤砂器、气锚等故障。

全国深井泵报价排行榜十大长轴深井泵品牌总榜

全国深井泵报价排行榜十大长轴深井泵品牌总榜

全国深井泵报价排行榜十大长轴深井泵品牌总榜1.上海沈泉泵阀制造有限公司上海沈泉泵阀制造有限公司是一家专业生产,销售管道泵,排污泵,消防泵,化工泵等给排水设备的厂家,产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

2、重庆中佰泵业有限责任公司重庆中佰泵业有限责任公司,是一家集科研、制造、营销、服务为一体的科、工、贸知名企业。

以水泵经营为主体,主导产品包括离心泵、化工泵、隔膜泵、螺杆泵、自吸泵、消防泵、多级泵、排污泵、无负压供水系统及控制系统等类别。

产品以优越的性能,精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师,不断的开发制造,升级换代产品年年都有问世。

3、包头市名泉泵业有限责任公司包头市名泉泵业有限责任公司(原包头市潜水泵厂)1969年建厂,70年代投产。

拥有好的技术装备、完善的自动化检测设备、高素质的员工队伍和现代化管理,是国家机电部生产潜水电泵的定点企业。

企业占地面积54241平方米,主要生产设备128台套,资产总额2698万元。

4、四川三台剑门泵业有限公司四川三台剑门泵业有限公司始建于1951年,国家二级企业,原国家机械工业部水泵定点生产专业厂家,三台县重点骨干企业。

占地面积4.7万平方米,建筑面积3万平方米,固定资产5500万元,员工300余人,其中中高级专业技术管理人员40余人。

到现在,历经57载,剑门泵业依然保持着勃勃生机与活力,其奥秘在于真正做到了视质量为企业的生命,坚持以技术创新、企业文化建设充实剑门品牌。

5、新疆百利万通机电设备有限公司新疆百利万通机电设备有限公司成立于2018年,位于乌鲁木齐市星河水泵市场及恒汇机电城主要经营:水泵,滴灌泵,管道泵,多级泵,渣浆泵,压滤机入料泵,双吸泵,离心泵,潜水泵,深井泵,污水泵,化工泵,无塔供水设备吗,广泛应用于生活给水,农用排灌、化工、制药、造纸、石油、采矿、建筑、冶金、消防等各行各业。

全国深井泵十大品牌

全国深井泵十大品牌

全国深井泵十大品牌引言概述:深井泵是一种用于抽取地下水的设备,广泛应用于农田灌溉、城市供水和工业用水等领域。

在市场上,有许多不同的深井泵品牌,但哪些品牌是最受欢迎和信赖的呢?本文将介绍全国深井泵十大品牌,帮助读者了解这些品牌的特点和优势。

一、品牌A1.1 特点:品牌A是国内深井泵市场的领导者之一,以其卓越的品质和可靠性而闻名。

1.2 优势:品牌A的深井泵具有高效节能、耐用可靠、操作简便等优势,深受用户好评。

1.3 应用范围:品牌A的深井泵广泛应用于农田灌溉、城市供水和工业用水等领域。

二、品牌B2.1 特点:品牌B是一家专注于深井泵研发和生产的知名企业,其产品质量一直备受认可。

2.2 优势:品牌B的深井泵采用先进的技术和材料,具有高效节能、噪音低、维护方便等优势。

2.3 应用范围:品牌B的深井泵适用于农业灌溉、城市供水、工业用水以及地下水开采等领域。

三、品牌C3.1 特点:品牌C是国内深井泵领域的知名品牌,其产品以其稳定的性能和可靠的品质而著称。

3.2 优势:品牌C的深井泵具有高效节能、耐用可靠、抗腐蚀等优势,适用于不同的水源环境。

3.3 应用范围:品牌C的深井泵广泛应用于农田灌溉、城市供水、污水处理等领域。

四、品牌D4.1 特点:品牌D是一家在深井泵行业具有较高知名度和市场份额的企业,其产品质量一直处于行业领先水平。

4.2 优势:品牌D的深井泵采用先进的技术和工艺,具有高效节能、运行稳定、使用寿命长等优势。

4.3 应用范围:品牌D的深井泵适用于农田灌溉、城市供水、工业用水等领域,广受用户信赖。

五、品牌E5.1 特点:品牌E是一家致力于深井泵研发和创新的企业,其产品在市场上备受关注。

5.2 优势:品牌E的深井泵采用先进的技术和材料,具有高效节能、运行稳定、操作简便等优势。

5.3 应用范围:品牌E的深井泵广泛应用于农田灌溉、城市供水、工业用水等领域,受到用户的一致好评。

结论:以上介绍了全国深井泵十大品牌,包括品牌A、品牌B、品牌C、品牌D和品牌E等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

深井泵科技名词定义中文名称:深井泵英文名称:deep-well pump;drownedpump定义:用于井田疏干,沉入钻孔中排水的机械。

包括“长轴深井泵(deep-well pump with line-shaft)”和“潜水深井泵(submersible deep-well pump)”。

应用学科:煤炭科技(一级学科);矿山机械工程(二级学科);排水机械(三级学科)以上内容由全国科学技术名词审定委员会审定公布求助编辑百科名片深井泵深井泵的最大特点是将电动机和泵制成一体,它是浸入地下水井中进行抽吸和输送水的一种泵,被广泛应用于农田排灌、工矿企业、城市给排水和污水处理等。

由于电动机同时潜入水中,故对于电动机的结构要求比一般电动机特殊。

其电动机的结构形式分为干式、半干式、充油式、湿式4种。

目录1简介工作原理1潜水泵的基本参数1潜水泵组成1潜水泵主要用途及适用范围1潜水泵的分类1深井泵执行标准举例1潜水泵机组的安装1运行、维修和保存深井泵安全操作技术规程性能参数表展开1简介工作原理1潜水泵的基本参数1潜水泵组成1潜水泵主要用途及适用范围1潜水泵的分类1深井泵执行标准举例1潜水泵机组的安装1运行、维修和保存深井泵安全操作技术规程性能参数表展开编辑本段简介工作原理开泵前,吸入管和泵内必须充满液体。

开泵后,叶轮高速旋转,其中的液体随着叶片一起旋转,在离心力的作用下,飞离叶轮向外射出,射出的液体在泵壳扩散室内速度逐渐变慢,压力逐渐增加,然后从泵出口,排出管流出。

此时,在叶片中心处由于液体被甩向周围而形成既没有空气又没有液体的真空低压区,液池中的液体在池面大气压的作用下,经吸入管流入泵内,液体就是这样连续不断地从液池中被抽吸上来又连续不断地从排出管流出。

潜水泵的基本参数包括流量、扬程、泵转速、配套功率、额定电流、效率、出水口管径等等。

潜水泵组成由控制柜,潜水电缆,扬水管,潜水电泵和潜水电机组成。

潜水泵主要用途及适用范围包括矿山抢险、建设施工排、水农业排灌、工业水循环、城乡居民引用水供应,甚至抢险救灾等等。

潜水泵的分类就使用介质来说,潜水泵大体上可以分为清水潜水泵,污水潜水泵,海水潜水泵(有腐蚀性)三类。

编辑本段深井泵执行标准深井泵执行国家标准:GB/T2816-2002 深井泵三相潜水异步电动机执行标准:GB/T2818-2002 深井泵的用途与特点QJ型井用潜水电泵是根据国家标准设计的节能产品,广泛用于农田灌溉、工矿企业的供排水和高原、山区的人、畜用水。

该型泵由QJ潜水泵和YQS型潜水电机组成一体潜入水下进行工作。

具有结构简单、体积小、重量轻、安装、维修方便,运行安全、可靠、高效节能等特点。

QJR型系列井用耐热潜水泵是与井用耐热潜水三相异步电动机直接联成一体,组装成的耐热潜水电泵,耐热水温可达100°C,是潜入井中,提取地热水的有效机具;地热是一种最廉价,最清洁,用之不竭的最新能源,现今广泛应用于采暖,医疗,洗浴,养殖,种植,工农业,厂矿企业,娱乐服务,保健设施等许多方面。

它具有泵机合一,结构简单,运行可靠,无噪音,性能优良,机组效率高,安装维修方便;并具有耐热,防腐,抗老化等诸多优点,是堤取地热水的最新产品。

不锈钢深井潜水泵种类1、立式竖直使用,比如在一般的水井中;2、斜式使用,比如在矿井有斜度的巷道中;3、卧式使用,比如在水池中使用举例某型立轴离心深水泵由三个基本部分组成:带有滤水网的工作部分,装有传动轴的扬水管部分和装有电动机的传动装置。

工作部分和扬水管位于井内,传动装置位于井口上面。

当叶轮旋转时,压头与速度同时增加,水流经导壳的流道而被引向次一叶轮,这样逐次地流过所有叶轮和导壳,使压头随流过叶轮而同时增加。

扬程可达26-138米液柱。

深井泵不受液位浓度的限制,广泛应用于采矿、石油和其他工业中。

深井提水的必备工具,供城镇,工矿企业和农田灌溉用水使用,产品具有单级扬程高,结构和制造工艺先进,噪声小,寿命长,机组效率高,运行可靠等优点。

型号意义相关参数:流量、扬程、配用功率、适用井径、配用电缆型号、出水口管径潜水泵机组的安装1.安装须知(1)水泵进水口必须在动水位1米一下,但潜水深度不得超过静水位一下70米,电机下端距井底最少1米一下。

(2)额定功率小余或等于15kw(电源允许时25kw)电动机采用满压启动。

(3) 额定功率大于15kw,电动机采用降压启动。

(4) 使用环境必须符合规定条件。

2.安装前的准备(1) 首先检查水井的直径、静水深度以及供电系统是否符合使用条件。

(2)检查电泵转动是否灵活,应无卡死点,分装的电机和电泵应用联轴器联结,注意上紧顶丝。

(3) 打开排气和注水螺塞,往电机内腔注满清水,注意防止假满、上好螺塞。

不应有漏水现象。

(4)用500伏兆欧表测量电机绝缘,应不低于150欧兆。

(5)应装备相应的吊装工具,如三脚架,吊链等。

(6)装好保护开关和启动设备,瞬时启动电机(不超过1秒),看电机的转向是否和转向标牌相同,若相反,调换电源任意两个接头即可,然后上好护线板和虑水网,准备下井。

在电机与水泵联结转向时,必须从泵出水口灌入清水,待水从进水节流出时方可启动。

3.安装(1)首先在泵的出水口安装接泵管一节,并用夹板夹住,吊起落入井中,使夹板坐落在井台上。

(2)再用一付夹板夹住另一节输水管。

然后吊起,降下与接水管法兰加胶垫相接,拧螺丝时必须对角线同时进行。

升起吊链拆下第一付夹板,使泵管下降夹板又落在井台上。

依次反复进行安装、下井,直到全部装完,放上井盖,最后一付夹板不拆卸将其放在井盖上。

(3)安装弯管、闸阀、出水口等,并加相应的胶垫密封。

(4)电缆线要固定在输水管法兰上的凹槽内,没节用绳固定好,下井过程要小心,不得碰伤电缆。

(5)下泵过程中如有卡住现象,要想法客服卡点,不能强行下泵,以免卡死。

(6)安装是严禁人员下井作业。

(7)保护开关和启动设备应安装在用户的配电盘后,配电盘有电压表、电流表、指示灯,并放置在井房内适当位置。

(8)采用“铁丝从电机底座到接泵管捆绑”的强行保护措施,以防止以外事故发生。

深井泵安装示意运行、维修和保存1.电泵运行中要经常观察电流、电压表和水的流量,力求电泵在额定工况下运行。

2.应用阀门调节流量、扬程,不得超载运行。

有下列情况之一应立即停止运行:(1)额定电压时电流超过额定电流20%时;(2)电源电压过高或过低时(高于400V或低于360V);(3)额定扬程下,流量较正常情况下降低较大;(4)绝缘电阻低于0.5兆欧;(5)动水位降至泵吸入口时;(6)电器设备及电路不合规定时;(7)电泵有突然声响或较大的震动时;(8)保护开关频繁跳闸时。

3.要经常不断的观察仪表,检查电器设备每半个月测一次电机绝缘电阻,电阻值不低于0.5 兆欧。

4.每排灌期(2500小时)进行一次检修保护,更换损坏的易损件。

5.电泵的起吊与装卸:(1)断离电源,拆开电缆;(2)用安装工具逐步拆卸出水管、闸阀、弯管,并用夹板将泵吊起取出井盖,并用另一付夹板夹紧下一节输水管,这样依次,逐节拆卸将泵吊出井外。

(在吊拆过程中,发现有卡住不能强行起吊,应上下左右活动克服卡点安全吊卸);(3)拆下护线板,滤水网并从引线和三芯电缆或扁电缆接头处剪断电缆;(4)取出联轴器上锁圈,拧下固定螺钉,拆下连接螺栓,使电机、水泵分离;(5)放出电机内充水;(6)水泵的拆卸:用拆装扳手,卸下进水节,用拆装筒在泵下部冲击锥形套,叶轮松动后,取出叶轮、锥形套、卸下导流壳,这样依次卸完叶轮、导流壳、上导流壳、止回阀等。

(7)电机拆卸:依次拆下底座、止推轴承、推力盘、下导轴承座、连接座、甩砂器,取出转子,拆下上导轴承座、定子等。

6.电泵的装配:装配前检查清洗各零部件的铁锈、污泥,各配合面要涂黄油防锈,水泵大螺纹联接处要涂铅油。

(1)电机的装配次序:定子组装→下导轴承座组装→转子组装→推力盘→轴头螺母→止推轴承组装→底座组装→上导轴承座组装→骨架油封→连接座。

调整螺柱,使电机轴伸符合规定的要求。

然后上好调压膜、调压弹簧及盖。

(2)水泵的装配:将轴和进水节固定在安装座上,用拆装筒将叶轮、锥形套固定在轴上,再装上导流壳、叶轮……这样依次装完上流壳、止回阀等。

八级以下的电机水泵部分装配时,首先在进水节和上导轴承座接触平面间均匀分布,加相同3~3.5毫米垫片3~4处,然后均匀上好拉筋螺母,装上联轴器、泵轴、上好固定螺栓以及锁圈,用拆装筒将叶轮、锥形套固定在泵轴上,再装上导流壳,叶轮……这样依次装完上导流壳等。

泵装好后松开拉筋螺母,取出垫片,再把拉筋螺母均匀上紧,然后从联轴器处转动电泵,转动必须均匀。

7.电泵的保存电泵长期不用时,应及时放出电机内清水,表面擦拭干净,涂上防锈油,放在比较清洁、干燥、无化学腐蚀的场所。

电机内腔充满清水后,严禁放在温度为0℃及以下的环境条件下,否则必须放净腔内清水,以防冻裂电机。

深井潜水泵编辑本段深井泵安全操作技术规程1.深井泵应使用在含砂量低于0.01%的清水源,泵房内设预润水箱,容量应满足一次启动所预润水量。

2.新装或经过大修的深井泵,应调整泵壳与叶轮的间隙,叶轮在运转中不得与壳体摩擦。

3.深井泵在运转前应将清水通入轴与轴承的壳体内进行预润。

4.深井泵启动前,检查项目应符合下列要求:1)底座基础螺栓已紧固;2)轴向间隙符合要求,调节螺栓的保险螺母已装好;3)填料压盖已旋紧并经过润滑;4)电动机轴承已润滑;5)用手旋转电动机转子和止退机构均灵活有效。

5.深井泵不得在无水情况下空转。

水泵的一、二级叶轮应浸入水位1m以下。

运转中应经常观察井中水位的变化情况。

6.运转中,当发现基础周围有较大振动时,应检查水泵的轴承或电动机填料处磨损情况;当磨损过多而漏水时,应更换新件。

7.已吸、排过含有泥砂的深井泵,在停泵前,应用清水冲洗干净。

8.停泵前,应先关闭出水阀,切断电源,锁好开关箱。

冬季停用时,应放净泵中积水。

编辑本段性能参数表型号扬程参考使用范围(m )电机功率(KW)额定电流(A)出水管直径(寸)座机号流量扬程级数150QJ10-50/7 4-5537.92150QJ10-100/14 0-115.513.7150QJ10-150/21 12-177.518.5150QJ20-24/4 19-2937.9150QJ20-30/5 24-337.9150QJ20-36/6 29-43410.26150QJ20-42/7 34-5410.26150QJ20-48/8 38-585.513.74150QJ20-54/9 43-655.513.74150QJ20-60/10 47.5 18 -7 2 8. 5150QJ20-66/11 53-797.518.5150QJ20-72/12 58-767.518.5150QJ20-78/13 62-947.518.5150QJ20-84/14 67-9.222.1112150QJ20-90/15 72-189.222.12150QJ20-96/16 77-1159.222.12150QJ20-102/17 82-1221126.28150QJ20-108/18 811 26 -1 3 0 6. 2 8150QJ20-114/19 91-1371126.28150QJ20-120/20 96-1441330.87150QJ20-126/21 11-11330.871150QJ20-132/22 16-1581330.87150QJ20-138/23 11-1661330.87150QJ20-144/24 115-171535.62150QJ20-150/25 12-181535.62150QJ20-156/26 125-1871535.62150QJ20-162/27 13-1941535.62200QJ20-40/3 5-45410.1200QJ20-54/4 45-585.513.6200QJ20-67-5 58-727.518200QJ20-81/6 72-867.518200QJ20-93/7869.221.-987200QJ20-108/8 98-1151125.8200QJ20-121/9 115-1281329.8200QJ20-133/10 12-141533.9200QJ20-148/11 14-1581533.9200QJ20-175/13 153-1918.541.6200QJ20-202/15 199-2152248.2200QJ20-243/18 2-252554.5200QJ20-270/20 25-2823065.4200QJ20-297/22 28-3153065.42.5200QJ20-338/25 337 71 5 -3 5 0 9. 7200QJ20-350/26 335-373779.7200QJ20-363/27 35-3853779.7200QJ20-400/30374596.5-429200QJ20-450/34 425-474596.9200QJ32-26/2 23-3410.1200QJ32-39-3 35-455.513.6200QJ32-52/4 45-557.518200QJ32-52/4 45-557.518200QJ32-65/5 55-731125.8200QJ32-78/6 7-841125.8200QJ32-91/7801329.-158200QJ32-104/8 95-111533.9200QJ32-130/10 12-13718.541.6200QJ32-156/12 14-12554.52200QJ32-195/15 18-2153065.4200QJ32-234/18 224-2473779.7200QJ32-247/19 234-253779.7200QJ32-260/20 25-2754596.9200QJ32-286/22 275-34596.9200QJ40-26/2 23-35.513.6200QJ40-39/3357.5184 5200QJ40-52/4 45-559.321.7200QJ40-65/5 55-731125.8200QJ40-78/6 7-841533.9200QJ40-104-8 95-118.541.6200QJ40-117/9 15-122248.2200QJ40-143/11 13-1452554.5200QJ40-169/13 16-173065.4200QJ40-208/16 2-2153779.7200QJ50-13/1 1-16410.13200QJ50-26/2 23-295.513.6200QJ50-39/3 35-49.221.7200QJ50-52/4 43-581125.8200QJ50-65/5 58-751533.9200QJ50-78/6 7-918.541.6200QJ50-91/7 8-112248.2200QJ50-104/8 0-1182554.5200QJ50-117/9 1-133065.4200QJ50-130/10 115-1483065.4200QJ50-156/12143779.2-187200QJ50-182/14 165-264596.9200QJ50-195/15 185-224596.9200QJ63-12/1 8-1410.15200QJ63-24/2 19-37.518200QJ63-36/3 28-441121.7200QJ63-48/4 38-581533.9200QJ63-60/5 47-7518.541.6200QJ63-72/6 522 46 -8 8 8. 2200QJ63-84/7 68-152554.5200QJ63-96/8 76-1183065.4200QJ63-108/9 86-133065.4200QJ63-120/10 5-1423779.9200QJ63-144/12 112-1684596.9200QJ80-11/1 8-13410.14200QJ80-22/2 16-257.518200QJ80-33/3 8-421125.8200QJ80-44/4 4-51533.9200QJ80-55/5 5-618.541.6200QJ80-66/6 6-72248.2200QJ80-77/7703065.-84200QJ80-99/9 95-113779.7200QJ80-121/11 11-144596.9250QJ32-138/6 124-152247.92.5250QJ32-161/7 145-1762553.8250QJ32-184/8 166-223064.2250QJ32-207/9 186-2273777.8250QJ32-230/10 07-2523777.8250QJ32-253/11 227-2774594.1250QJ32-276/12 248-324594.1250QJ32-300/13 255 1 37 0 -3 2 8 1 4. 3250QJ32-322/14 29-35255114.3250QJ32-345/15 31-3763130.9250QJ32-368/163363132 -3 9 5 0. 9250QJ32-391/17 352-4263130.9250QJ32-414/18 373-44575152.3250QJ32-437/19 39475152.-4683250QJ32-460/20 414-49575152.3250QJ32-483/21 435-5190182.8250QJ32-506/22 455-90182.84 3250QJ32-529/23 476-56890182.8250QJ32-552/24 498-58890182.8250QJ50-20/1 18-225.513.6250QJ50-40/2 7-459.221.7250QJ50-60/3 55-651329.8250QJ50-80/4 75-8518.541.6250QJ50-100/5 93-172247.9250QJ50-120/6 125 51 3 -12 7 3. 8250QJ50-140/7 12-163777.8250QJ50-160/8 151/173777.8250QJ50-180/9174594.-191250QJ50-200/10 19-214594.1250QJ50-220/11 28-2355114.3250QJ50-240/12 2255114.-263250QJ50-260/13 245-27163130.9250QJ50-280/14 265-29163130.9250QJ50-280/15 288-63152.3。
