节能工程检测
墙体节能工程现场检测方案
墙体节能工程现场检测方案一、项目背景随着社会经济的不断发展，人们对于建筑节能的需求也越来越高。
而墙体作为建筑的重要组成部分，对于节能具有重要的作用。
因此，进行墙体节能工程现场检测是非常必要的。
本文将从现场检测的目的、内容、方法与步骤等方面进行详细介绍。
二、现场检测目的1. 了解墙体节能改造工程的实际施工情况，对施工质量进行评估。
2. 检测墙体节能材料和设施的建设是否符合规范标准，确保施工质量和安全。
3. 检测墙体节能改造的节能效果，评估工程的实际节能效果。
三、现场检测内容1. 施工材料和设备检测：包括检测墙体节能保温材料、涂料、隔热材料等的种类、质量、使用情况，以及施工设备的使用情况和施工工艺。
2. 施工工艺检测：检测施工工艺是否符合规范，包括墙体节能改造的施工方法、流程和标准。
3. 施工质量检测：对墙体节能改造工程的施工质量进行评估，包括质量控制和安全检查。
4. 节能效果检测：检测墙体节能改造后的节能效果，包括保温效果、隔热效果和节能效果。
四、现场检测方法与步骤1. 组织检测人员：根据检测内容和目的，确定检测人员的数量和技术水平，包括工程质量检测师、建筑工程师、建筑节能专家等。
2. 确定检测范围和标准：根据墙体节能工程的具体情况，确定检测范围和检测标准，包括检测内容、检测方法和检测标准。
3. 准备检测工具和设备：准备好相关的检测工具和设备，包括温度计、湿度计、导热仪、红外线测温仪等工具和设备。
4. 现场检测操作：进行墙体节能工程现场检测操作，包括对施工材料、设备和工艺进行检测，对施工质量和安全进行评估，对节能效果进行检测。
5. 数据处理与分析：对现场检测所得数据进行处理和分析，结合检测标准和规范，评估施工质量和节能效果，提出改进建议和措施。
6. 撰写检测报告：撰写墙体节能工程现场检测报告，对检测结果进行总结和分析，提出改进建议和措施，为项目的后续工作提供参考。
五、现场检测要点1. 注重施工质量和安全：要注重墙体节能工程施工质量和安全，对施工过程进行严格监督和检测。
建筑节能工程现场检测
03
02
检测结果 ：
检测报告内容 ： 1 工程名称、委托单位、施工单位等工程信息； 2 检测项目、日期； 3 检测依据的标准； 4 抽样方法、抽样数量与抽样部位； 5 芯样状态的描述； 6 实测保温层厚度，设计要求厚度，设计和施工方案要求的构造做法； 7 给出是否符合设计要求的检验结论； 8 芯样照片； 9 监理（建设）单位取样见证人的见证意见； 10 检测发现的其他情况和相关信息； 11 检测人员、校核人员、批准人员签字； 12 检测机构盖章。
保温板脱落（面砖饰面＋涂料饰面）
脱落的保温板
脱落的保温板
正常胶粘剂剔除后的状态
抹面胶浆脱落 XPS板脱落
面砖脱落
面砖脱落
A1 保温系统现场检测
外墙节能构造检测
保温板与基层粘结强度检测
锚固件锚固力现场检测
饰面砖粘结强度检测
保温系统现场检测项目
GB 50411－2007 建筑节能工程施工质量验收规范
仪器设备 粘结强度检测仪： 应符合现行行业标准《数显式粘结强度检测仪》JG 3056的规定，且应具有有效期内的计量检定证书； 加荷能力应比检测需达到的荷载值至少大20％，精度1N； 测力系统的整机误差不得超过全量程的±2％，且应具有峰值贮存功能； 连接杆应能保持力线与标准块的中心线重合。
粘结强度检测仪
二 保温板材与基层的粘结强度检测方法 依据标准： JGJ 144 外墙外保温工程技术规程 DBJ14-35 外墙外保温应用技术规程 目的： 检验保温板材与基层的粘结强度是否符合设计/标准要求。 取样规定： 各种保温板均应在每种类型的基层上取5处有代表性的部位。
4
检测后将千斤顶降压复位，取下拉力杆。
5
检测程序
七建筑节能工程检测
〕，3块/组。 • 压缩强度：100×100×100〔mm〕，5块/
组。
七、建筑节能工程检测
〔二〕、粘结材料
• 检验标准 • ?膨胀聚苯板薄抹灰外墙外保温系统? JG
七、建筑节能工程检测
〔二〕、粘结材料
抗裂砂浆
JG158-2004
可使用时间 拉伸粘结强度
可操作时间 拉伸粘结强度 原强度 浸水
JGJ144-2004
拉伸粘结强度 （与保温砂浆）
干燥状态 浸水48h
可操作时间
DGJ32/J22-2006
浸水拉伸粘结强 度
T型，与水泥砂浆 C型，与保温砂浆
常温
拉伸粘结强度 DGJ32/J19-2006
拉伸粘结强度
≥0.6MPa
原强度
面砖粘结 砂浆
JG158-2004
压剪粘结强 度
耐温7d 耐水7d
≥0.6MPa ≥0.5MPa ≥0.5MPa
耐冻融30次 ≥0.5MPa
七、建筑节能工程检测
〔二〕、粘结材料
• 方法标准 • ?陶瓷墙地砖胶粘剂?JC/T 547-2005 • ?墙体保温用膨胀聚苯乙烯板胶粘剂?JC/T 992-
耐水 耐冻融
可操作时间
≥1.5h ≥0.7MPa ≥0.7MPa ≥0.5MPa ≥0.1 ≥0.1 ≥1.5h ≥0.5MPa ≥0.1MPa ≥0.10MPa ≥0.10MPa ≥0.10MPa 1.5~4h
七、建筑节能工程检测
〔二〕、粘结材料
产品名称
产品标准 JG158-2004

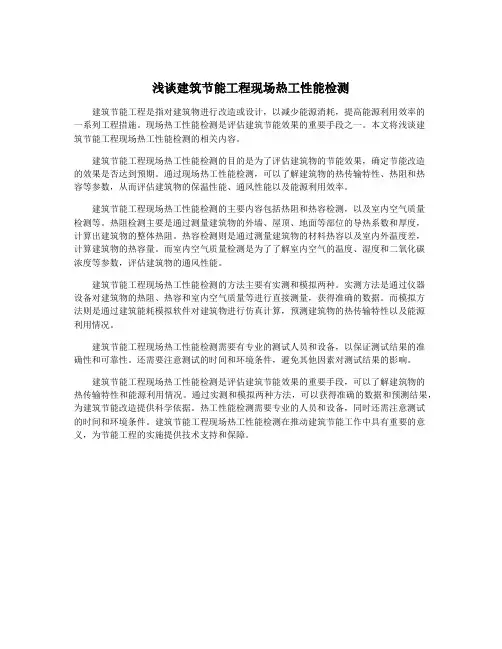

浅谈建筑节能工程现场热工性能检测
浅谈建筑节能工程现场热工性能检测建筑节能工程是指对建筑物进行改造或设计，以减少能源消耗，提高能源利用效率的一系列工程措施。
现场热工性能检测是评估建筑节能效果的重要手段之一。
本文将浅谈建筑节能工程现场热工性能检测的相关内容。
建筑节能工程现场热工性能检测的目的是为了评估建筑物的节能效果，确定节能改造的效果是否达到预期。
通过现场热工性能检测，可以了解建筑物的热传输特性、热阻和热容等参数，从而评估建筑物的保温性能、通风性能以及能源利用效率。
建筑节能工程现场热工性能检测的主要内容包括热阻和热容检测，以及室内空气质量检测等。
热阻检测主要是通过测量建筑物的外墙、屋顶、地面等部位的导热系数和厚度，计算出建筑物的整体热阻。
热容检测则是通过测量建筑物的材料热容以及室内外温度差，计算建筑物的热容量。
而室内空气质量检测是为了了解室内空气的温度、湿度和二氧化碳浓度等参数，评估建筑物的通风性能。
建筑节能工程现场热工性能检测的方法主要有实测和模拟两种。
实测方法是通过仪器设备对建筑物的热阻、热容和室内空气质量等进行直接测量，获得准确的数据。
而模拟方法则是通过建筑能耗模拟软件对建筑物进行仿真计算，预测建筑物的热传输特性以及能源利用情况。
建筑节能工程现场热工性能检测需要有专业的测试人员和设备，以保证测试结果的准确性和可靠性。
还需要注意测试的时间和环境条件，避免其他因素对测试结果的影响。
建筑节能工程现场热工性能检测是评估建筑节能效果的重要手段，可以了解建筑物的热传输特性和能源利用情况。
通过实测和模拟两种方法，可以获得准确的数据和预测结果，为建筑节能改造提供科学依据。
热工性能检测需要专业的人员和设备，同时还需注意测试的时间和环境条件。
建筑节能工程现场热工性能检测在推动建筑节能工作中具有重要的意义，为节能工程的实施提供技术支持和保障。
浅谈建筑节能工程现场热工性能检测
浅谈建筑节能工程现场热工性能检测随着社会的发展和人们对环境保护意识的提高，建筑节能工程也成为了当前建筑行业的热门话题。
建筑节能工程的关键在于提高建筑的热工性能，通过有效地节约能源，降低能源消耗，达到减少污染、保护环境的目的。
而建筑节能工程现场热工性能检测则成为了评价建筑节能效果的关键。
本文将就建筑节能工程现场热工性能检测进行浅谈，探讨其在建筑节能工程中的重要性以及相关技术和方法。
一、建筑节能工程现场热工性能检测的重要性建筑节能工程现场热工性能检测是建筑节能工程的重要环节，它可以帮助评估建筑的节能效果，并为建筑的节能改造提供科学依据。
通过热工性能检测，可以及时发现建筑热工性能存在的问题，指导工程实施过程中的调整和改进，最大限度地提高建筑的节能效果。
在建筑节能政策的支持下，建筑节能工程现场热工性能检测的重要性日益凸显，其结果也成为建筑节能工程验收的重要依据。
二、建筑节能工程现场热工性能检测的技术和方法1. 热工性能测试技术建筑热工性能测试技术主要包括建筑热工性能参数测试、建筑外墙、屋面、窗户等热工性能测试、建筑热桥检测、建筑热风场测试等内容。
建筑热工性能参数测试是建筑节能工程现场热工性能检测的基础，通过测试建筑的传热系数、透热率等参数，来评估建筑的隔热、保温性能。
建筑外墙、屋面、窗户等部位的热工性能测试是检测建筑外部部位的隔热性能，主要通过红外热像仪等设备来进行。
建筑热桥检测和建筑热风场测试则是发现并改进建筑节能工程中的设计隐患，提高建筑的整体热工性能。
2. 热工性能检测方法常见的建筑热工性能检测方法包括室内外温度差法、调湿箱法、热流计法、热像仪法等。
室内外温度差法是通过在室内外放置温度传感器，通过比较室内外温度差来评估建筑的隔热、保温性能。
调湿箱法则是通过在室内外放置调湿箱，通过测定调湿箱内外的温度、湿度差来评估建筑的保温性能。
热流计法是通过在建筑表面放置热流计，通过测定热流计上下温度差来评估建筑的隔热、保温性能。

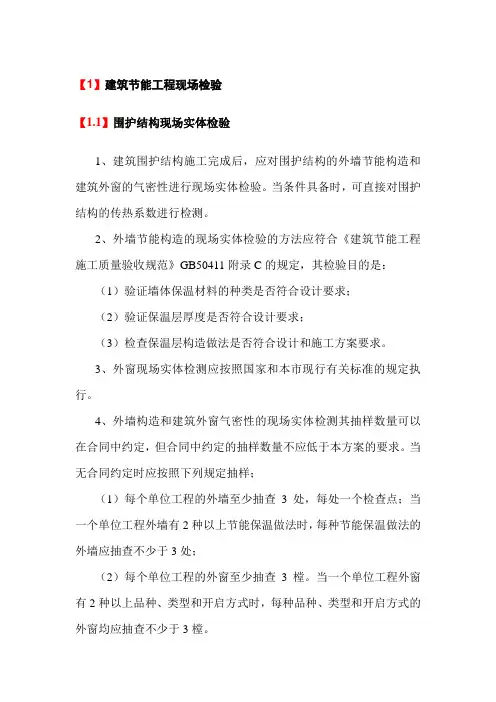

建筑节能工程现场检验
【1】建筑节能工程现场检验【1.1】围护结构现场实体检验1、建筑围护结构施工完成后，应对围护结构的外墙节能构造和建筑外窗的气密性进行现场实体检验。
当条件具备时，可直接对围护结构的传热系数进行检测。
2、外墙节能构造的现场实体检验的方法应符合《建筑节能工程施工质量验收规范》GB50411附录C的规定，其检验目的是：（1）验证墙体保温材料的种类是否符合设计要求；（2）验证保温层厚度是否符合设计要求；（3）检查保温层构造做法是否符合设计和施工方案要求。
3、外窗现场实体检测应按照国家和本市现行有关标准的规定执行。
4、外墙构造和建筑外窗气密性的现场实体检测其抽样数量可以在合同中约定，但合同中约定的抽样数量不应低于本方案的要求。
当无合同约定时应按照下列规定抽样；（1）每个单位工程的外墙至少抽查3处，每处一个检查点；当一个单位工程外墙有2种以上节能保温做法时，每种节能保温做法的外墙应抽查不少于3处；（2）每个单位工程的外窗至少抽查3樘。
当一个单位工程外窗有2种以上品种、类型和开启方式时，每种品种、类型和开启方式的外窗均应抽查不少于3樘。
5、外墙节能构造的现场实体检验应在监理（建设）人员见证下实施，也可委托有资质的检测机构实施。
6、外窗气密性的现场实体检测应在监理（建设）人员见证下抽样，委托有资质的检测机构实施。
7、当对围护结构的传热系数进行检测时，应由建设单位委托具备检测资质的检测机构承担；其检测方法、抽样数量、检测部位和合格判定标准等可在合同中约定，传热系数的检测宜在围护结构施工完成2个月后进行。
8、当外墙节能构造或外窗气密性现场实体检验出现不符合设计要求和标准规定的情况时，应委托有资质的检测机构扩大一倍数量抽样，对不符合要求的项目或参数再次检验。
仍然不符合要求时应给出“不符合设计要求”的结论。
对于不符合设计要求的围护结构节能构造应查找原因，对因此造成的对建筑节能的影响程度进行计算或评估，采取技术措施予以弥补或消除后重新进行检测，合格后方可通过验收。
浅谈建筑节能工程现场热工性能检测
浅谈建筑节能工程现场热工性能检测建筑节能工程现场热工性能检测，是指在建筑能耗控制和节约的过程中，利用各种现代科学技术手段，对建筑的热工性能进行精准测量和分析的一种检测活动。
其主要目的是为了准确评估建筑的节能性能，并在此基础上提出相应的技术措施和改进建议，以降低建筑的能耗，提高能源利用效率，达到节能减排的目的。
建筑节能工程现场热工性能检测主要包括以下内容：一、建筑结构热工性能测试。
建筑结构的热工性能测试是指对建筑的外墙、屋面、窗户、门等材料和结构的导热系数、保温性能和气密性进行测试和评估。
通过对建筑结构热工性能的测试，可以全面了解建筑的保温隔热性能，找出保温隔热材料存在的缺陷和问题，从而提出改进建议，提高建筑的节能性能。
三、现场能耗监测与分析。
现场能耗监测与分析是指通过对建筑实际能耗数据的采集、监测和分析，全面了解建筑的能耗情况和能源利用状况。
通过对建筑能耗的监测与分析，可以找出能源浪费和能耗高峰的原因，提出相应的节能改进措施，降低建筑的能耗成本，提高能源利用效率。
二、规范建筑节能工程实施。
建筑节能工程现场热工性能检测可以全面了解建筑的能耗状况和节能潜力，为建筑节能改造和节能设计提供科学依据和技术支持，规范和指导建筑节能工程的实施和推广。
三、促进建筑节能技术的创新和发展。
通过对建筑的热工性能进行测试和分析，可以发现建筑节能技术的不足和不足之处，激励和促进建筑节能技术的创新和发展，推动建筑节能技术迭代更新，实现绿色低碳建筑的可持续发展。
一、技术手段不够先进和成熟。
目前，国内建筑节能工程现场热工性能检测的技术手段相对滞后，一些测试方法和设备还不够先进和成熟，导致建筑热工性能测试的准确性和可靠性有待提高。
二、检测成本较高。
建筑节能工程现场热工性能检测需要借助各种现代科学技术手段和专业设备，测试过程较为复杂和耗时，检测成本较高，对于一些中小型建筑项目来说存在一定的经济承受能力压力。
三、标准和规范体系不够健全。
建筑节能工程现场检测方案
建筑节能工程现场检测方案一、背景介绍随着社会经济的发展和人们生活水平的提高，建筑行业发展迅速，建筑节能成为当前建筑行业的重要课题。
建筑节能工程旨在通过设计、施工和运行管理的方式，减少建筑物的能耗，改善建筑能效，降低运行成本，延长建筑寿命周期，减少对环境的负面影响，推动建筑行业可持续发展。
为了保证建筑节能工程的实施效果，必须进行现场检测，及时发现和解决存在的问题。
本文旨在构建一套建筑节能工程现场检测方案，用于指导建筑节能工程的实施和检测工作。
二、现场检测目的1. 确认建筑节能工程的实施效果，验证节能指标；2. 发现并解决建筑节能工程实施过程中的问题，优化工程质量；3. 提供现场检测报告，为建筑节能工程的验收提供依据。
三、现场检测内容1. 建筑节能设备和系统的检测（1）建筑外墙、屋面、窗户、门的节能设备和材料的性能检测；（2）供暖、通风、空调系统的运行效率和节能性能检测；（3）日光照明系统的节能性能检测。
2. 建筑节能施工质量的检测（1）建筑节能设备和系统的安装质量检测；（2）建筑物保温材料和结构的施工质量检测。
3. 建筑节能现场管理的检测（1）建筑节能工程的项目管理和施工管理的检测；（2）建筑节能工程的运行管理和维护管理的检测。
四、现场检测方法和工具1. 建筑节能设备和系统的检测（1）使用红外线测温仪、热像仪等设备，对建筑外墙、屋面、窗户、门的节能设备和材料进行性能检测；（2）使用数据采集仪、温湿度记录仪等设备，监测供暖、通风、空调系统的运行效率和节能性能；（3）使用光度计、光度仪等设备，对日光照明系统的节能性能进行检测。
2. 建筑节能施工质量的检测（1）使用测量工具和检测设备，对建筑节能设备和系统的安装质量进行检测；（2）使用探伤仪、探伤超声波仪等设备，对建筑物保温材料和结构的施工质量进行检测。
3. 建筑节能现场管理的检测（1）使用现场管理记录表、检查表等文件，对建筑节能工程的项目管理和施工管理进行检测；（2）使用数据库系统、运行记录表等文件，对建筑节能工程的运行管理和维护管理进行检测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
节能工程
墙体节能工程、幕墙节能工程、门窗节能工程、屋面节能工程、地面节能工程、采暖节能工程、通风与空调节能工程、空调与采暖系统冷和热源及管网节能工程、配电与照节能工程（按GB50411-2007表A.0.1复验）
1、节能工程进场材料复试：耐碱网格布（镀锌网）、聚合物保温砂浆、挤塑保温板、抗裂砂浆、混凝土界面处理剂、电缆导体电阻值等材料;
应符号设计要求；
符号设计要求。
幕墙玻璃的传热系数、中空玻璃露点、遮阳系数、可见光透射比应符号设计要求；
2、外墙节能构造芯样检验；
3、系统节能性能检测（室内温度、供热系统室外管网的水力平衡度、供热系统的补水率、室外管网的热输送效率、各风口的风量、通风与空调系统的总风量、空调机组的水流量、空调系统冷热水冷却水总流量、平均照度与照明功率密度；）
4、建筑外围护结构节能检测（外墙传热系数、屋面传热系数、外窗气密性）
5、外门窗传热系数、门窗三性试验（抗风压性、气密性、水密性）；
6、节能工程分部验收；
7、统表中应包括节能分部（相应的资料要全）；
8、分项工程、检验批质量验收记录按《建筑节能工程施工质量验收规范》实施细则做；
9、竣工验收还应出具个单位的建筑节能工程质量评估（检查）报告
节能交底和专项验收资料
一.原材料检测
1、墙体保温材料导热系数、密度、抗压强度或压缩强度；
（XPS挤塑板、EPS模塑板、胶粉聚苯颗粒保温浆料、保温砂浆）
2、粘结材料的粘结强度；(抗裂砂浆、界面砂浆、胶粘剂等)
3、增强网的力学性能和抗腐蚀性能（尤其是网格布、电焊钢丝网）
检查类别：见证取样
检查数量：同一厂家同一品种的产品，单位工程建筑面积在20000平米以下时各抽查不少于3次；大于20000平米的时候各抽查不的少于6次。
4、保温板材与基层的粘结强度应做现场拉拔实验（大于0.1Mpa）
5、当保温层采用预埋或后置锚固件固定时，后置锚固件应进行锚固力现场拉拔实验；
6、当外墙采用保温浆料做保温层时，应在施工中制作同条件养护试件，检测导热系数、干密度和压缩强度。
（见证取样送检）（500-1000平方为一个检验批，每检验批不少于3组）
7、外墙外保温工程不宜采用粘结饰面砖做饰面层；当采用时，其安全性和耐久性必须符合设计要求，要做粘结强度拉拔实验。
（达到0.4 Mpa）且必
须经过专家论证。
8、幕墙节能工程使用保温隔热材料。
其导热系数、密度应符合设计要求。
保温材料：导热系数、密度；
幕墙玻璃：可见光透射比、传热系数、遮阳系数、中空玻璃露点；
隔热型材：抗拉强度，抗剪强度。
数量：同一厂家的同一种产品不少于一组。
9、屋面节能工程和地面节能工程使用的保温隔热材料，复验导热系数、密度、抗压强度或压缩强度，同一厂家同一品种的产品各抽查不少于3组。
二、功能性检测
1、幕墙气密性：面积大于3000平方米或建筑面积50%时，应在现场抽取材料和配件在实验室安装制作试件进行气密性检测。
对单位工程中面积超过1000平方米的每一种幕墙均抽取一个试件进行检测。
（如3000平方米中有隐框一半非隐框一半，则要做两次）
2、杭州属于夏热冬冷地区；对于外窗的气密性（现场实体检验）、传热系数、玻璃遮阳系数、可见光透视比、中空玻璃露点均应进行复验。
检查数量：同一厂家同一品种同一类型的产品各抽检不少于3樘（件）。
3、外墙节能构造现场实体检验：每个单位工程外墙至少抽检3处，每处一个检查点；当外墙有2种以上节能保温做法时，每种节能做法的外墙应抽检不少于3处。
（钻芯取样）。
