全国高考物理真题分类汇编 静电场
2014年高考物理试题分类汇编：静电场21．[2014·新课标全国卷Ⅰ] 如图所示，在正点电荷Q的电场中有M、N、P、F四点，M、N、P为直角三角形的三个顶点，F为MN的中点，∠M＝30°.M、N、P、F四点处的电势分别用φM、φN、φP、φF表示，已知φM＝φN，φF＝φP，点电荷Q在M、N、P三点所在平面内，则( )A．点电荷Q一定在MP的连线上B．连接PF的线段一定在同一等势面上C．将正试探电荷从P点搬运到N点，电场力做负功D．φP大于φM21．AD [解析] 本题考查了电场问题．根据题意，点电荷Q必在MN的中垂线和PF的中垂线的交点处，过F作MN的垂直平分线交MP于O点，由几何关系可知ON恰好垂直平分PF，故点电荷Q一定位于O点，A项正确，由正点电荷的等势面分布特点可知B项错误；因为是正电荷形成的电场，将正电荷从P点搬运到N点，电场力做正功，C项错误；因为是正电荷形成的电场，越靠近场源电荷的等势面电势越高，D项正确．19．[2014·新课标Ⅱ卷] 关于静电场的电场强度和电势，下列说法正确的是( ) A．电场强度的方向处处与等电势面垂直B．电场强度为零的地方，电势也为零C．随着电场强度的大小逐渐减小，电势也逐渐降低D．任一点的电场强度总是指向该点电势降落最快的方向19．AD [解析] 由静电场的电场线与等势面垂直可知A正确．电势大小是由参考点和电场共同决定的，与场强的大小无关，B、C错误．沿电场线电势降低，且电势降落最快的方向为电场方向，D正确．19.（2014上海）静电场在轴上的场强随x的变化关系如图所示，x轴正向为场强正方向，带正电的点电荷沿x轴运动，则点电荷（）（A）在x2和x4处电势能相等（B）由x1运动到x3的过程电势能增大（C）由x1运动到x4的过程电场力先增大后减小（D）由x1运动到x4的过程电场力先减小后增大[答案] BC17．[2014·安徽卷] 一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动．取该直线为x轴，起始点O为坐标原点，其电势能E p与位移x的关系如右图所示．下列图像中合理的是( )电场强度与位移关系 粒子动能与位移关系 A B粒子速度与位移关系 粒子加速度与位移关系C D17．D [解析] 本题是关于图像的“信息题”：以图像为载体考查电场的力的性质与电场的能的性质，考查理解题目的新信息并且应用信息解决问题的能力．根据电势能的定义E p ＝q φ，推理电场强度E ＝Δx Δφ＝q 1·Δx ΔEp ，由题中电势能随着空间变化的图像可知其斜率减小，因此电场强度减小，选项A 错误；根据功能关系可知动能与电势能的总和保持不变，开始时电势能减小得快，则动能增加得快，速度增加得快，选项B 、C 错误；由于加速度a ＝m qE ，电场强度减小，加速度减小．选项D 正确．15． [2014·北京卷] 如图所示，实线表示某静电场的电场线，虚线表示该电场的等势面．下列判断正确的是( )A ．1、2两点的场强相等B ．1、3两点的场强相等C ．1、2两点的电势相等D ．2、3两点的电势相等15．D 本题考查电场线和等势面的相关知识．根据电场线和等势面越密集，电场强度越大，有E 1>E 2＝E 3，但E 2和E 3电场强度方向不同，故A 、B 错误．沿着电场线方向，电势逐渐降低，同一等势面电势相等，故φ1>φ2＝φ3，C 错误，D 正确．15． [2014·全国卷] 地球表面附近某区域存在大小为150 N/C 、方向竖直向下的电场．一质量为1.00×10－4 kg 、带电荷量为－1.00×10－7 C 的小球从静止释放，在电场区域内下落10.0 m ．对此过程，该小球的电势能和动能的改变量分别为(重力加速度大小取9.80 m/s 2，忽略空气阻力)( )A ．－1.50×10－4 J 和9.95×10－3 JB ．1.50×10－4 J 和9.95×10－3 JC ．－1.50×10－4 J 和9.65×10－3 JD ．1.50×10－4 J 和9.65×10－3 J15．D [解析] 本题考查功与能．设小球下落的高度为h ，则电场力做的功W 1＝－qEh ＝－1.5×10－4 J ，电场力做负功，电势能增加，所以电势能增加 1.5×10－4 J ；重力做的功W 2＝mgh ＝9.8×10－3 J ，合力做的功W ＝ W 1＋ W 2＝9.65×10－3 J ，根据动能定理可知ΔE k ＝W ＝9.65×10－3J ，因此D 项正确．20． [2014·广东卷] 如图12所示，光滑绝缘的水平桌面上，固定着一个带电荷量为＋Q 的小球P ，带电荷量分别为－q 和＋2q 的小球M 和N ，由绝缘细杆相连，静止在桌面上，P 与M 相距L ，P 、M 和N 视为点电荷，下列说法正确的是( )A ．M 与N 的距离大于LB ．P 、M 和N 在同一直线上C ．在P 产生的电场中，M 、N 处的电势相同D ．M 、N 及细杆组成的系统所受合外力为零20．BD [解析] M 、N 处于静止状态，则M 、N 和杆组成的系统所受合外力为0，则F PM＝F PN ，即k L2Qq ＝k x22Qq ，则有x ＝L ，那么M 、N 间距离为(－1)L ，故选项A 错误，选项D 正确；由于M 、N 静止不动，P 对M 和对N 的力应该在一条直线上，故选项B 正确；在P 产生电场中，M 处电势较高，故选项C 错误．4．[2014·江苏卷] 如图所示，一圆环上均匀分布着正电荷，x 轴垂直于环面且过圆心O .下列关于x 轴上的电场强度和电势的说法中正确的是( )A ．O 点的电场强度为零，电势最低B ．O 点的电场强度为零，电势最高C ．从O 点沿x 轴正方向，电场强度减小，电势升高D ．从O 点沿x 轴正方向，电场强度增大，电势降低4．B [解析] 根据对称性，圆环上均匀分布的正电荷在圆心O 点产生的电场的合场强为零．以O 点为原点，若将一正点电荷轻放于x 轴正半轴上，它将受到沿x 轴正方向的电场力作用而向右运动，电势能减少，故沿x 轴正方向电势降低，同理可以得到沿x 轴负方向电势降低，故O 点的电势最高．均匀分布着正电荷的圆环可看成由无数组关于圆心O 点对称的带正电的点电荷组成，由等量正点电荷产生的电场的特点和场强叠加原理可知，从O 点沿x 轴正方向，电场强度先变大后变小．综上所述，只有选项B 正确．19．[2014·山东卷] 如图所示，半径为R 的均匀带正电薄球壳，其上有一小孔A .已知壳内的场强处处为零；壳外空间的电场，与将球壳上的全部电荷集中于球心O 时在壳外产生的电场一样．一带正电的试探电荷(不计重力)从球心以初动能E k0沿OA 方向射出．下列关于试探电荷的动能E k 与离开球心的距离r 的关系图线，可能正确的是( )A BC D19．A [解析] 壳内场强处处为零，试探电荷从球心运动到球壳处不受任何力作用，动能不变．正的试探电荷从球壳处向外运动时，受到类似于球壳的全部电荷集中于球心的正点电荷在壳外产生电场的电场力作用，要加速运动，动能增大．沿半径方向取相等的两段距离，离球心越远，电场力的等效值越小，电场力做的功越小，动能的增加量就越小，选项A 正确．4． [2014·天津卷] 如图所示，平行金属板A 、B 水平正对放置，分别带等量异号电荷．一带电微粒水平射入板间，在重力和电场力共同作用下运动，轨迹如图中虚线所示，那么( )A ．若微粒带正电荷，则A 板一定带正电荷B ．微粒从M 点运动到N 点电势能一定增加C ．微粒从M 点运动到N 点动能一定增加D. 微粒从M 点运动到N 点机械能一定增加4．C [解析] 本题是对带电微粒在复合场中的运动、动能定理、机械能守恒定律、受力分析的综合考查，通过图像中的运动轨迹，无法判断电场力的方向，只能判断出微粒所受的合外力方向竖直向下，运动过程中合力的方向与运动方向的夹角为锐角，合外力做正功，微粒的动能增加，A 、B 错误，C 正确．由于不能判断出电场力的方向，所以机械能的变化也不能确定，D 错误．19． [2014·浙江卷] 如图所示，水平地面上固定一个光滑绝缘斜面，斜面与水平面的夹角为θ.一根轻质绝缘细线的一端固定在斜面顶端，另一端系有一个带电小球A ，细线与斜面平行．小球A 的质量为m 、电荷量为q .小球A 的右侧固定放置带等量同种电荷的小球B ，两球心的高度相同、间距为d .静电力常量为k ，重力加速度为g ，两带电小球可视为点电荷．小球A 静止在斜面上，则( )A ．小球A 与B 之间库仑力的大小为d2kq2B ．当d q ＝k mgsin θ时，细线上的拉力为0C ．当d q ＝k mgtan θ时，细线上的拉力为0D ．当d q ＝ktan θmg 时，斜面对小球A 的支持力为019．AC [解析] 本题考查库仑定律、受力分析、共点力的平衡等知识．根据库仑定律可知小球A 与B 之间的库仑力大小为k d2q2，选项A 正确．若细线上的拉力为零，小球A 受重力、库仑力和支持力作用，如图所示，由平衡条件可得F ＝k d2q2＝mg tan θ，选项B 错误，选项C 正确；因为两小球带同种电荷，所以斜面对小球A 的支持力不可能为0，选项D 错误．3． [2014·重庆卷] 如题3图所示为某示波管内的聚焦电场，实线和虚线分别表示电场线和等势线．两电子分别从a 、b 两点运动到c 点，设电场力对两电子做的功分别为W a 和W b ，a 、b 点的电场强度大小分别为E a 和E b ，则( )A ．W a ＝W b ，E a ＞E bB ．W a ≠W b ，E a ＞E bC ．W a ＝W b ，E a ＜E bD ．W a ≠W b ，E a ＜E b3．A [解析] 同一幅图中电场线的疏密可表示电场强度大小，a 点处的电场线比b 点处的密集，可知E a >E b ，C 、D 错误，a 、b 两点处于同一等势面，电子从a 、b 两点运动到c 点，电场力做的功相等，与路径无关，B 错，A 正确．25．[2014·新课标全国卷Ⅰ] 如图所示，O ，A ，B 为同一竖直平面内的三个点，OB 沿竖直方向，∠BOA ＝60°，OB ＝23OA ，将一质量为m 的小球以一定的初动能自O 点水平向右抛出，小球在运动过程中恰好通过A 点，使此小球带电，电荷量为q (q >0)，同时加一匀强电场，场强方向与△OAB 所在平面平行．现从O 点以同样的初动能沿某一方向抛出此带电小球，该小球通过了A 点，到达A 点时的动能是初动能的3倍；若该小球从O 点以同样的初动能沿另一方向抛出，恰好通过B 点，且到达B 点时的动能为初动能的6倍，重力加速度大小为g.求(1)无电场时，小球到达A 点时的动能与初动能的比值；(2)电场强度的大小和方向．25．(1)7∶3 (2)6q 3mq ，方向略[解析] 设小球的初速度为v 0，初动能E k0，从O 点运动到A 点的时间为t ，令OA ＝d ，则OB ＝23d ，根据平抛运动的规律有d sin 60°＝v 0t ①d cos 60°＝21gt 2②又有E k0＝21mv 02③由①②③式得E k0＝83mgd ④设小球到达A 点时的动能为E k A ，则E k A ＝E k0＋21mgd ⑤由④⑤式得Ek0EkA ＝37.⑥(2)加电场后，小球从O 点到A 点和B 点，高度分别降低了2d 和23d ，设电势能分别减小ΔE p A 和ΔE p B ，由能量守恒及④式得ΔE p A ＝3E k0－E k0－21mgd ＝32E k0⑦ΔE p B ＝6E k0－E k0－23mgd ＝E k0⑧在匀强电场中，沿任一直线，电势的降落是均匀的，设直线OB 上的M 点与A 点等电势，M 与O 点的距离为x ，如图，则有d 3＝ΔEpB ΔEpA ⑨解得x ＝d ，MA 为等势线，电场必与其垂线OC 方向平行，设电场方向与竖直向下的方向的夹角为α，由几何关系可得α＝30°⑩即电场方向与竖直向下的方向的夹角为30°.设场强的大小为E ，有qEd cos 30°＝ΔE p A ⑪由④⑦⑪式得E ＝6q 3mg .⑫22．[2014·安徽卷] (14分)如图所示，充电后的平行板电容器水平放置，电容为C ，极板间距离为d ，上极板正中有一小孔．质量为m ，电荷量为＋q 的小球从小孔正上方高h 处由静止开始下落，穿过小孔到达下极板处速度恰为零(空气阻力忽略不计，极板间电场可视为匀强电场，重力加速度为g )．求：(1)小球到达小孔处的速度；(2)极板间电场强度大小和电容器所带电荷量；(3)小球从开始下落运动到下极板处的时间．22．[答案] (1) (2)C g mg （h ＋d ） (3)h h ＋d g 2h[解析] (1)由v 2＝2gh 得v ＝(2)在极板间带电小球受重力和电场力，有mg －qE ＝ma0－v 2＝2ad得E ＝qd mg （h ＋d ） U ＝EdQ ＝CU得Q ＝C q mg （h ＋d ）(3)由h ＝21gt 12、0＝v ＋at 2、t ＝t 1＋t 2可得t ＝h h ＋d g 2h20． [2014·福建卷Ⅰ] 如图，真空中xOy 平面直角坐标系上的A 、B 、C 三点构成等边三角形，边长L ＝2.0 m ．若将电荷量均为q ＝＋2.0×10－6 C 的两点电荷分别固定在A 、B点，已知静电力常量k ＝9×109 N ·m 2/C 2，求：(1)两点电荷间的库仑力大小；(2)C 点的电场强度的大小和方向．20．(1)9.0×10－3 N (2)7.8×103 N/C 沿y 轴正方向[解析] (1)根据库仑定律，A 、B 两点电荷间的库仑力大小为F ＝k L2q2①代入数据得 F ＝9.0×10－3 N ②(2)A 、B 两点电荷在C 点产生的场强大小相等，均为E 1＝k L2q ③ A 、B 两点电荷形成的电场在C 点的合场强大小为E ＝2E 1cos 30°④由③④式并代入数据得E ＝7.8×103 N/C ⑤场强E 的方向沿y 轴正方向．。
2017-2019年高考真题物理分项汇编_专题09 静电场
专题09 静电场1．（2019·新课标全国Ⅰ卷）最近，我国为“长征九号”研制的大推力新型火箭发动机联试成功，这标志着我国重型运载火箭的研发取得突破性进展。
若某次实验中该发动机向后喷射的气体速度约为3 km/s，产生的推力约为4.8×106 N，则它在1 s时间内喷射的气体质量约为A．1.6×102 kgB．1.6×103 kgC．1.6×105 kgD．1.6×106 kg【答案】B【解析】设该发动机在t s时间内，喷射出的气体质量为m，根据动量定理，Ft mv=，可知，在1s内喷射出的气体质量634.810kg 1.610kg3000m Fmt v⨯====⨯，故本题选B。
2．（2019·新课标全国Ⅱ卷）静电场中，一带电粒子仅在电场力的作用下自M点由静止开始运动，N为粒子运动轨迹上的另外一点，则A．运动过程中，粒子的速度大小可能先增大后减小B．在M、N两点间，粒子的轨迹一定与某条电场线重合C．粒子在M点的电势能不低于其在N点的电势能D．粒子在N点所受电场力的方向一定与粒子轨迹在该点的切线平行【答案】AC【解析】A．若电场中由同种电荷形成即由A点释放负电荷，则先加速后减速，故A正确；B．若电场线为曲线，粒子轨迹不与电场线重合，故B错误。
C．由于N点速度大于等于零，故N点动能大于等于M点动能，由能量守恒可知，N点电势能小于等于M点电势能，故C正确D．粒子可能做曲线运动，故D错误；3．（2019·新课标全国Ⅲ卷）如图，电荷量分别为q和–q（q>0）的点电荷固定在正方体的两个顶点上，a、b是正方体的另外两个顶点。
则A．a点和b点的电势相等B．a点和b点的电场强度大小相等C．a点和b点的电场强度方向相同D．将负电荷从a点移到b点，电势能增加【答案】BC【解析】由几何关系，可知b的电势大于a的电势，故A错误，把负电荷从a移到b，电势能减少，故D错误;由对称性和电场的叠加原理，可得出a、b的合电场强度大小、方向都相同，故B、C正确。
高考物理电磁学知识点之静电场真题汇编及答案(4)
高考物理电磁学知识点之静电场真题汇编及答案(4)一、选择题1．a 、b 、c 、d 是匀强电场中的四个点，它们正好是一个矩形的四个顶点．电场线与矩形所在的平面平行．已知a 点的电势是20V ，b 点的电势是24V ，d 点的电势是4V ，如图．由此可知，c 点的电势为（ ）A ．4VB ．8VC ．12VD ．24V2．真空中静电场的电势φ在x 正半轴随x 的变化关系如图所示，x 1、x 2、x 3为x 轴上的三个点，下列判断正确的是（ ）A ．将一负电荷从x 1移到x 2，电场力不做功B ．该电场可能是匀强电场C ．负电荷在x 1处的电势能小于在x 2处的电势能D ．x 3处的电场强度方向沿x 轴正方向3．如图所示，实线表示某电场中的四个等势面，它们的电势分别为123,,ϕϕϕ和4ϕ，相邻等势面间的电势差相等.一带负电的粒子(重力不计)在该电场中运动的轨迹如虚线所示，a 、b 、c 、d 是其运动轨迹与等势面的四个交点，则可以判断（ ）A ．4ϕ等势面上各点场强处处相同B ．四个等势面的电势关系是1234ϕϕϕϕ<<<C ．粒子从a 运动到d 的过程中静电力直做负功D ．粒子在a 、b 、c 、d 四点的速度大小关系是a b c d v v v v <<=4．在如图所示的电场中, A 、B 两点分别放置一个试探电荷, F A 、F B 分别为两个试探电荷所受的电场力．下列说法正确的是A ．放在A 点的试探电荷带正电B ．放在B 点的试探电荷带负电C ．A 点的电场强度大于B 点的电场强度D ．A 点的电场强度小于B 点的电场强度5．如图所示，三条平行等间距的虚线表示电场中的三个等势面，电势分别为10V 、20V 、30V ，实线是一带电粒子（不计重力）在该区域内的运动轨迹，a 、b 、c 是轨迹上的三个点，下列说法正确的是（ ）A ．粒子在三点所受的电场力不相等B ．粒子必先过a ，再到b ，然后到cC ．粒子在三点所具有的动能大小关系为E kb ＞E ka ＞E kcD ．粒子在三点的电势能大小关系为E pc ＜E pa ＜E pb6．如图所示，在空间坐标系Oxyz 中有A 、B 、M 、N 点，且AO =BO =MO =NO ；在A 、B 两点分别固定等量同种点电荷+Q 1与+Q 2，若规定无穷远处电势为零，则下列说法正确的是（ ）A ．O 点的电势为零B ．M 点与N 点的电场强度相同C ．M 点与N 点的电势相同D ．试探电荷+q 从N 点移到无穷远处，其电势能增加7．如图所示是示波管的原理示意图，XX′和YY′上不加电压时，在荧光屏的正中央出现一亮斑，现将XX′和YY′分别连接如图甲乙所示电压，从荧光屏正前方观察，你应该看到的是图中哪一个图形？A ．B ．C ．D ．8．下列说法正确的是（ ）A ．电场不是实物，因此不是物质B ．元电荷就是电子C ．首次比较准确地测定电子电荷量的实验是密立根油滴实验，其实验原理是微小带电油滴在电场中受力平衡D ．库仑定律122kq q F r =与万有引力定律122km m F r=在形式上很相似；由此人们认识到库仑力与万有引力是同种性质的力 9．三个α粒子在同一地点沿同一方向飞入偏转电场，出现了如图所示的轨迹，由此可以判断下列不正确的是A ．在b 飞离电场的同时,a 刚好打在负极板上B ．b 和c 同时飞离电场C ．进电场时c 的速度最大,a 的速度最小D．动能的增加值c最小,a和b一样大10．空间存在着平行于x轴方向的静电场，P、M、O、N、Q为x轴上的点，P、Q之间各点的电势φ随位置坐标x的变化如图所示。
高考物理试题(解析版)分类汇编：静电场
高考物理试题〔解析版〕分类汇编：静电场2022年高考物理试题分类汇编：静电场(2022新课标I-15). 如下图，直线a、b和c、d是处于匀强电场中的两组平行线，M、N、P、Q是它们的交点，四点处的电势分别为φM、φN、φP、φQ，一电子由M点分别运动到N点和P点的过程中，电场力所做的负功相等，那么 A. 直线a位于某一等势面内，φM>φQ B. 直线c位于某一等势面内，φM>φNC. 假设电子由M点运动到Q点，电场力做正功D. 假设电子由P点运动到Q 点，电场力做负功【答案】B【考点】电场强度；电场线；电势能、电势；电势差；匀强电场中电势差与电场强度的关系。
【解析】在匀强电场中，因为电子带负电，从M到N和P做功相等，说明电势差相等，即N和P的电势相等，电场力对电子做负功，由W= qU,q=-e, 那么得φM-φN=φM-φP>0,说明MQ为高电势，NP为低电势。
所以直线c位于某一等势线内，选项A错B对。
匀强电场中等势线为平行的直线，所以NP和MQ分别是两条等势线，φM=φQ>φP、电子从M点运动到Q点，初末位置电势相等，电场力不做功，选项C错。
电子由P点运动到Q点，电场力做正功，电势能减少，选项D错。
【2022新课标II-14】14. 如图，两平行的带电金属板水平放置。
假设在两板中间a点从静止释放一带电微粒，微粒恰好保持静止状态。
现将两板绕过a点的轴〔垂直于纸面〕逆时针旋转45，再由a点从静止释放一同样的微粒，改微粒将A．保持静止状态 B.向左上方做匀加速运动 C.向正下方做匀加速运动 D.向左下方做匀加速运动【答案】D 【解析】试题分析：现将两板绕过a点的轴〔垂直于纸面〕逆时针旋转时，两板间的电场强度不变，电场力也不变，所以现将两板绕过a点的轴〔垂直于纸面〕逆时针旋转后，带电微粒受两大小相等的力的作用，合力方向向左下方，故微粒将向左下方做匀加速运动，故D正确，A、B、C错误。
三年高考(2017-2019)各地高考物理真题分类汇总：静电场
三年高考（2017-2019）各地高考物理真题分类汇总：静电场本文档中含有大量公式，在网页显示可能会出现位置错误的情况，下载后均能正常显示，欢迎下载！选择题1.(2019•全国Ⅰ卷•T2)如图，空间存在一方向水平向右的匀强电场，两个带电小球P和Q用相同的绝缘细绳悬挂在水平天花板下，两细绳都恰好与天花板垂直，则A. P和Q都带正电荷B. P和Q都带负电荷C. P带正电荷，Q带负电荷D. P带负电荷，Q带正电荷【答案】D【解析】AB、受力分析可知，P和Q两小球，不能带同种电荷，AB错误；CD、若P球带负电，Q球带正电，如下图所示，恰能满足题意，则C错误D正确，故本题选D。
2.(2019•全国Ⅱ卷•T7)静电场中，一带电粒子仅在电场力的作用下自M点由静止开始运动，N为粒子运动轨迹上的另外一点，则A. 运动过程中，粒子的速度大小可能先增大后减小B. 在M、N两点间，粒子的轨迹一定与某条电场线重合C. 粒子在M点的电势能不低于其在N点的电势能D. 粒子在N点所受电场力的方向一定与粒子轨迹在该点的切线平行【答案】AC【解析】【详解】A.若电场中由同种电荷形成即由A点释放负电荷，则先加速后减速，故A正确；B.若电场线为曲线，粒子轨迹不与电场线重合，故B错误。
C.由于N点速度大于等于零，故N点动能大于等于M点动能，由能量守恒可知，N点电势能小于等于M点电势能，故C正确D.粒子可能做曲线运动，故D错误；3.(2019•全国Ⅲ卷•T8)如图，电荷量分别为q和–q(q>0)的点电荷固定在正方体的两个顶点上，a、b是正方体的另外两个顶点。
则A. a点和b点的电势相等B. a点和b点的电场强度大小相等C. a点和b点的电场强度方向相同D. 将负电荷从a点移到b点，电势能增加【答案】BC【解析】由几何关系，可知b的电势大于a的电势,故A错误,把负电荷从a移到b,电势能减少,故D错误;由对称性和电场的叠加原理，可得出a、b的合电场强度大小、方向都相同，故B、C正确。
2022年高考物理真题分类汇编：静电场
2022年高考物理试题分类汇编：静电场1．（2022福建卷）.如图，在点电荷Q 产生的电场中，将两个带正电的试探电荷1q 、2q 分别置于A 、B 两点，虚线为等势线。
取无穷远处为零电势点，若将1q 、2q 移动到无穷远的过程中外力克服电场力做的功相等，则下列说法正确的是A ．A 点电势大于B 点电势 B ．A 、B 两点的电场强度相等C ．1q 的电荷量小于2q 的电荷量D ．1q 在A 点的电势能小于2q 在B 点的电势能 答案：C2．（2022江苏卷）．真空中，A 、B 两点与点电荷Q 的距离分别为r 和3r 则A 、B 两点的电场强度大小之比为 A ．3：1 B ．1：3 C ．9：1 D ．1：9 【解析】根据库仑定律221r q kq F ，选C 。
【答案】C3．（2022江苏卷）．一充电后的平行板电容器保持两板间的正对面积、间距和电荷量不变，在两板间插入一电介质，其电容C 和两极板间的电势差U 的变化情况是A ．C 和U 均增大B ．C 增大，U 减小C ．C 减小，U 增大D ．C 和U 均减小 【解析】根据kd S C πε4=，电容C 增大，根据CQU =,U 减小，B 正确。
【答案】B4．（2022上海卷）．A 、B 、C 三点在同一直线上，AB :BC ＝1:2，B 点位于A 、C 之间，在B 处固定一电荷量为Q 的点电荷。
当在A 处放一电荷量为＋q 的点电荷时，它所受到的电场力为F ；移去A 处电荷，在C 处放一电荷量为－2q 的点电荷，其所受电场力为（）（A ）－F /2 （B ）F /2 （C ）－F（D ）F答案：B5（2022天津卷）.两个固定的等量异号点电荷所产生电场的等势面如图中虚线所示，一带负电的粒子以某一速度从图中A 点沿图示方向进入电场在纸面内飞行，最后离开电场，粒子只受静电力作用，则粒子在电场中A ．做直线运动，电势能先变小后变大B ．做直线运动，电势能先变大后变小C ．做曲线运动，电势能先变小后变大D ．做曲线运动，电势能先变大后变小解析：两个固定的的等量异号点电荷产生电场的等势面与电场线垂直，且沿电场线电势减小，所以等量异号点电荷和它们间的直线电场线如图所示。

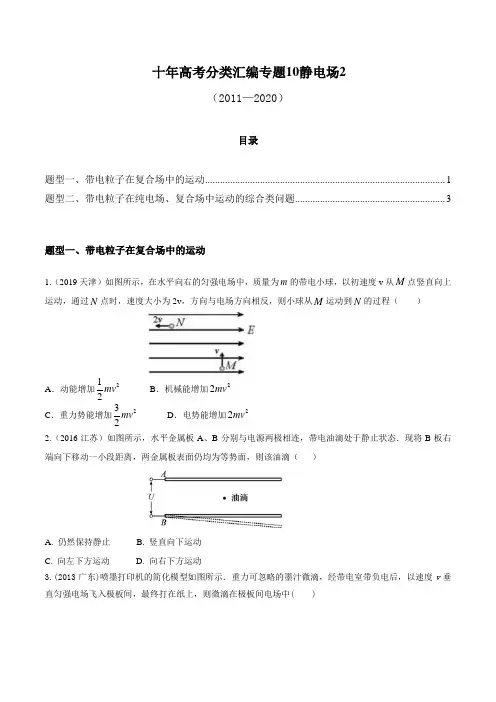

10 静电场2高考真题分项详解(原卷版)
十年高考分类汇编专题10静电场2（2011—2020）目录题型一、带电粒子在复合场中的运动 ................................................................................................ 1 题型二、带电粒子在纯电场、复合场中运动的综合类问题 (3)题型一、带电粒子在复合场中的运动1.（2019天津）如图所示，在水平向右的匀强电场中，质量为m 的带电小球，以初速度v 从M 点竖直向上运动，通过N 点时，速度大小为2v ，方向与电场方向相反，则小球从M 运动到N 的过程（ ）A ．动能增加212mvB ．机械能增加22mv C ．重力势能增加232mv D ．电势能增加22mv2.（2016江苏）如图所示，水平金属板A 、B 分别与电源两极相连，带电油滴处于静止状态．现将B 板右端向下移动一小段距离，两金属板表面仍均为等势面，则该油滴（ ）A. 仍然保持静止B. 竖直向下运动C. 向左下方运动D. 向右下方运动3.(2013广东)喷墨打印机的简化模型如图所示．重力可忽略的墨汁微滴，经带电室带负电后，以速度v 垂直匀强电场飞入极板间，最终打在纸上，则微滴在极板间电场中( )A．向负极板偏转B．电势能逐渐增大C．运动轨迹是抛物线D．运动轨迹与带电量无关4.（2016全国1）如图，一带负电荷的油滴在匀强电场中运动，其轨迹在竖直面（纸面）内，且相对于过轨迹最低点P的竖直线对称。
忽略空气阻力。
由此可知（）A. Q点的电势比P点高B. 油滴在Q点的动能比它在P点的大C. 油滴在Q点的电势能比它在P点的大D. 油滴在Q点的加速度大小比它在P点的小5.（2014·天津）如图所示，平行金属板A、B水平正对放置，分别带等量异号电荷．一带电微粒水平射入板间，在重力和电场力共同作用下运动，轨迹如图中虚线所示，那么( )A．若微粒带正电荷，则A板一定带正电荷B．微粒从M点运动到N点电势能一定增加C．微粒从M点运动到N点动能一定增加D. 微粒从M点运动到N点机械能一定增加．10V/m.已知一半径为1mm的雨滴在此电场中不6.（2010全国卷2）在雷雨云下沿竖直方向的电场强度为4会下落，取重力加速度大小为10m/2s ,水的密度为310kg/3m 。
高中物理题型分类汇总含详细答案---静电场
高中物理题型分类汇总含详细答案---静电场共：15题时间：40分钟一、单选题1.真空中保持一定距离的两个点电荷，若其中一个点电荷的电荷量增加了倍，但仍然保持它们之间的相互作用力不变，则另一个点电荷的电荷量变为原来的（）A.7倍B.10倍C.倍D.倍2.如图所示为一个点电荷电场中的三根电场线，已知电子在A点的电势能为-8 eV（以无穷远处为零电势点），则以下判断中正确的是（）．A.电场线方向一定由A指向BB.电子在A点所受电场力一定小于在B点所受电场力C.A点的电势一定低于B点的电势D.A，B两点间的电势差一定大于8V3.MN是一负电荷产生的电场中的一条电场线，一个带正电的粒子(不计重力)从a到b穿越这条电场线的轨迹，如图中虚线所示，下列说法正确的是（）A.负电荷一定位于ab虚线的右侧B.带电粒子在a点加速度大于b点加速度C.带电粒子在a点电势能大于b点电势能D.带电粒子在a点的动能大于b点的动能4.某带电粒子仅在电场力作用下由A点运动到B点，电场线、粒子在A点的初速度及运动轨迹如图所示，可以判定（）A.粒子在A点的加速度大于它在B点的加速度B.粒子在A点的动能小于它在B点的动能C.粒子在A点的电势能小于它在B点的电势能D.电场中A点的电势低于B点的电势5.如图所示，较厚的空腔导体中有一个正电荷，图中a、b、c、d各点的电场强度大小顺序为（）A.a＞b＞c＞dB.a＞c＞d＞bC.a＞c=d＞bD.a＜b＜c=d6.下列关于电势和电势能的说法，正确的是（）A.对于一个确定的点电荷，在电势越高的位置，其电势能一定越大B.在电势一定的位置，放入某点电荷的电荷量越大，该点电荷的电势能一定越大C.正电荷在电场中某点的电势能一定大于负电荷在该点的电势能D.在电场中移动一电荷，若电场力对其做负功，其电势能一定增大二、多选题7.关于电场强度，下列说法错误的是（）A.将检验电荷从电场中某点移走时，该点电场强度变为0B.点电荷电场强度计算式中的Q指源电荷C.对于公式，电场强度由检验电荷的受力和电量决定D.虽然电场强度定义为，但某一点的电场强度与检验电荷无关8.如图所示，图中两组曲线中实线代表电场线（方向未画出）、虚线代表等势线，点划线是一个带电粒子仅在电场力作用下从A到B的运动轨迹，下列说法正确的是（）A.粒子一定带正电B.粒子的动能一定是越来越大C.粒子的电势能一定是越来越大D.A点的电势一定高于B点的电势9.重力不计，质量相同a、b、c三个粒子，在同一处沿以相同的速率沿中轴线飞入偏转场，运动轨迹如图所示（b擦着极板边缘飞出），由此可知（）A.当b飞离电场的同时，a正好打在下极板上B.b和c同时飞离电场C.a粒子的带电量最小D.a粒子打在板上时的速率大于b飞出电场时速率10.如图所示，用等长绝缘线分别悬挂两个大小和电性都相同的带电小球A和B，A的质量是B的2倍，A的带电荷量是B的3倍。
近6年全国各地高考物理真题汇编：静电场(Word版含答案)
2017-2022年全国各地高考物理真题汇编：静电场学校:___________姓名：___________班级：___________考号：___________一、单选题（本大题共8题）1．（2022·山东·高考真题）半径为R 的绝缘细圆环固定在图示位置，圆心位于O 点，环上均匀分布着电量为Q 的正电荷。
点A 、B 、C 将圆环三等分，取走A 、B 处两段弧长均为L 的小圆弧上的电荷。
将一点电荷q 置于OC 延长线上距O 点为2R 的D 点，O 点的电场强度刚好为零。
圆环上剩余电荷分布不变，q 为（ ）A ．正电荷，Δπ=Q L q RB ．正电荷，=qC ．负电荷，2Δπ=Q L q RD ．负电荷，=q 2．（2021·重庆·高考真题）电容式加速传感器常用于触发汽车安全气囊等系统，如图所示。
极板M 、N 组成的电容器视为平行板电容器，M 固定，N 可左右运动，通过测量电容器板间的电压的变化来确定汽车的加速度。
当汽车减速时，极板M 、N 间的距离减小，若极板上的电荷量不变，则该电容器（ ）A ．电容变小B ．极板间电压变大C ．极板间电场强度不变D ．极板间的电场强度变小3．（2021·江苏·高考真题）一球面均匀带有正电荷，球内的电场强度处处为零，如图所示，O 为球心，A 、B 为直径上的两点，OA OB =，现垂直于AB 将球面均分为左右两部分，C 为截面上的一点，移去左半球面，右半球面所带电荷仍均匀分布，则（ ）A ．O 、C 两点电势相等B ．A 点的电场强度大于B 点C ．沿直线从A 到B 电势先升高后降低D ．沿直线从A 到B 电场强度逐渐增大4．（2021·全国·高考真题）如图（a ），在一块很大的接地金属平板的上方固定一负电荷。
由于静电感应，在金属平板上表面产生感应电荷，金属板上方电场的等势面如图（b ）中虚线所示，相邻等势面间的电势差都相等。
2024全国高考真题物理汇编：静电场中的能量章节综合
2024全国高考真题物理汇编静电场中的能量章节综合一、单选题1．（2024浙江高考真题）图示是“研究电容器两极板间距对电容大小的影响”实验，保持电荷量不变，当极板间距增大时，静电计指针张角增大，则（）A．极板间电势差减小B．电容器的电容增大C．极板间电场强度增大D．电容器储存能量增大2．（2024甘肃高考真题）一平行板电容器充放电电路如图所示。
开关S接1，电源E给电容器C充电；开关S接2，电容器C对电阻R放电。
下列说法正确的是（）AB．充电过程中，电容器的上极板带正电荷、流过电阻R的电流由M点流向N点C．放电过程中，电容器两极板间电势差减小，放电电流减小D．放电过程中，电容器的上极板带负电荷，流过电阻R的电流由N点流向M点3．（2024全国高考真题）在电荷量为Q的点电荷产生的电场中，将无限远处的电势规定为零时，距离该点电荷r处的电势为Q k，其中k为静电力常量，多个点电荷产生的电场中某点的电势，等于每个点电荷单独r存在的该点的电势的代数和。
电荷量分别为1Q和2Q的两个点电荷产生的电场的等势线如图中曲线所示（图中数字的单位是伏特），则（）A ．10 Q ，122Q Q B ．10Q ，122Q Q C ．10 Q ，123Q Q D ．10Q ，123Q Q 4．（2024辽宁高考真题）某种不导电溶液的相对介电常数r 与浓度m C 的关系曲线如图（a ）所示，将平行板电容器的两极板全部插入该溶液中，并与恒压电源，电流表等构成如图（b ）所示的电路，闭合开关S 后，若降低溶液浓度，则（）A ．电容器的电容减小B ．电容器所带的电荷量增大C ．电容器两极板之间的电势差增大D ．溶液浓度降低过程中电流方向为M →N5．（2024江西高考真题）极板间一蜡烛火焰带有正离子、电子以及其他的带电粒子，两极板电压保持不变，当电极板距离减小时，电场强度如何变？电子受力方向？（）A ．电场强度增大，方向向左B ．电场强度增大，方向向右C ．电场强度减小，方向向左D ．电场强度减小，方向向右6．（2024河北高考真题）我国古人最早发现了尖端放电现象，并将其用于生产生活，如许多古塔的顶端采用“伞状”金属饰物在雷雨天时保护古塔。
高考物理电磁学知识点之静电场真题汇编及解析
1 2 3 高考物理电磁学学问点之静电场真题汇编及解析一、选择题1. 空间存在竖直向上的匀强电场，质量为m 的带正电的微粒水平射入电场中，微粒的运动轨迹如下图，在相等的时间间隔内( )A. 重力做的功相等B ．电场力做的功相等C ．电场力做的功大于重力做的功D ．电场力做的功小于重力做的功2. 如下图，虚线a 、b 、c 代表电场中的三条电场线，实线为一带负电的粒子仅在电场力作用下通过该区域时的运动轨迹，P 、R 、Q 是这条轨迹上的三点，由此可知A. 带电粒子在P 点时的电势能比在Q 点时的电势能大B. 带电粒子在P 点时的加速度大小小于在Q 点时的加速度大小C. 带电粒子在P 点时的速度大小大于在Q 点时的速度大小D. 带电粒子在R 点时的动能与电势能之和比在Q 点时的小，比在P 点时的大3. 真空中静电场的电势 φ在 x 正半轴随 x 的变化关系如下图，x 、x 、x 为x 轴上的三个点，以下推断正确的选项是〔 〕A. 将一负电荷从 x 1 移到 x 2，电场力不做功B.该电场可能是匀强电场C.负电荷在x1 处的电势能小于在x2 处的电势能D.x3 处的电场强度方向沿x 轴正方向4.如下图，真空中有两个带等量正电荷的Q1、Q2固定在水平x 轴上的A、B 两点。
一质量为m、电荷量为q 的带电小球恰好静止在A、B 连线的中垂线上的C 点，由于某种原因，小球带电荷量突然减半。
D 点是C 点关于AB 对称的点，则小球从C 点运动到D 点的过程中，以下说法正确的选项是( )A.小球做匀加速直线运动B．小球受到的电场力可能先减小后增大C．电场力先做正功后做负功D．小球的机械能始终不变5.如图，电子在电压为U1 的加速电场中由静止开头运动，然后，射入电压为U2的两块平行板间的电场中，射入方向跟极板平行，整个装置处在真空中，重力可无视，在满足电子能射出平行板区的条件下，在下述四种状况中，肯定能使电子的侧向位移变大的是A．U1 增大，U2减小C．U1 减小，U2增大B．U 、U2均增大D．U1、U2均减小6.如下图，在空间坐标系Oxyz 中有A、B、M、N 点，且AO=BO=MO=NO；在A、B 两点分别固定等量同种点电荷+Q1 与+Q2，假设规定无穷远处电势为零，则以下说法正确的选项是〔〕A．O 点的电势为零B．M 点与N 点的电场强度一样C．M 点与N 点的电势一样D．摸索电荷+q 从N 点移到无穷远处，其电势能增加7.如下图，水平放置的平行板电容器，上板带负电，下板带正电，断开电源后一带电小球以速度v0水平射入电场，且沿下板边缘飞出，假设下板不动，将上板上移一小段距离，小球仍以一样的速度v 从原处飞入，则带电小球〔〕A．将打在下板中心B．仍沿原轨迹由下板边缘飞出C．不发生偏转，沿直线运动D．假设上板不动，将下板下移一段距离，小球可能打在下板的中心8.三个α粒子在同一地点沿同一方向飞入偏转电场，消灭了如下图的轨迹，由此可以推断以下不正确的选项是A.在b 飞离电场的同时,a 刚好打在负极板上B．b 和c 同时飞离电场C．进电场时c 的速度最大,a 的速度最小D．动能的增加值c 最小,a 和b 一样大9.在某电场中，把电荷量为2×10-9C 的负点电荷从A 点移到B 点，抑制静电力做功4×10-8J，以下说法中正确的选项是〔〕A.电荷在B 点具有的电势能是4×10-8JB.点电势是20VC．电荷的电势能增加了4×10-8JD．电荷的电势能削减了4×10-8J1 110.以下选项中的各圆环大小一样，所带电荷量已在图中标出，且电荷均匀分布，各4 4 圆环间彼此绝缘．坐标原点O 处电场强度最大的是A．B．11. 关于摩擦起电和感应起电的实质，以下说法正确的选项是〔 〕A ．摩擦起电说明通过做功可以制造电荷B ．摩擦起电说明电荷可以制造C ．感应起电说明电荷可以从物体的一个局部转移到物体另一个局部D ．感应起电说明电荷从带电的物体转移到原来不带电的物体上去了12. 如下图为一对不等量异号点电荷的电场线分布，以下说法正确的选项是〔〕A. Q 1可能带正电，也可能带负电B. B 处没有电场线，故B 处场强为零C. A 点电势肯定高于 B 点电势D. 将一电子从 A 移到 B 点，电场力对电子做正功13. 如下图，一平行板电容器充电后与电源断开，负极板接地，在两极板间有一正电荷〔电荷量很小〕固定在P 点，用 E 表示两极板间电场强度，U 表示电容器的电压， Ep 表示正电荷在 P 点的电势能，假设保持负极板不动，将正极板移到图中虚线所示的位置，则 〔〕A ． E 变大， Ep 变大B ．U 变小， Ep 不变C ．U 变大， Ep 变小D ．U 不变， Ep 不变14．如下图，在 A 、B 两点上放置两个点电荷，它们的电荷量分别为q 1、q 2，MN 是过 A 、B 的直线，P 是直线上的一点．假设 P 点的场强为零，则〔 〕C ．D ．1 1 a b c a c b a b c b c a b c a b c a b c a a c b1 2 3 A. q 1、q 2 都是正电荷，且 q 1＞q 2B. q 1 是正电荷，q 2 是负电荷，且 q 1＜|q 2|C. q 1 是负电荷，q 2 是正电荷，且|q |＞q 2D. q 1、q 2 都是负电荷，且|q |＜|q 2|15. 如图，P 为固定的点电荷，虚线是以 P 为圆心的两个圆．带电粒子 Q 在 P 的电场中运动．运动轨迹与两圆在同一平面内，a 、b 、c 为轨迹上的三个点．假设 Q 仅受 P 的电场力作用，其在 a 、b 、c 点的加速度大小分别为 a a 、a b 、a c ，速度大小分别为 v a 、v b 、v c ，则A ．a >a >a ，v >v >vB ．a >a >a ，v > v > vC ．a > a > a ，v > v > vD ．a > a > a ，v >v >v 16. 特斯拉线圈是一种制造人工闪电的装置，该装置的简化构造如下图。
