X线与CT简介

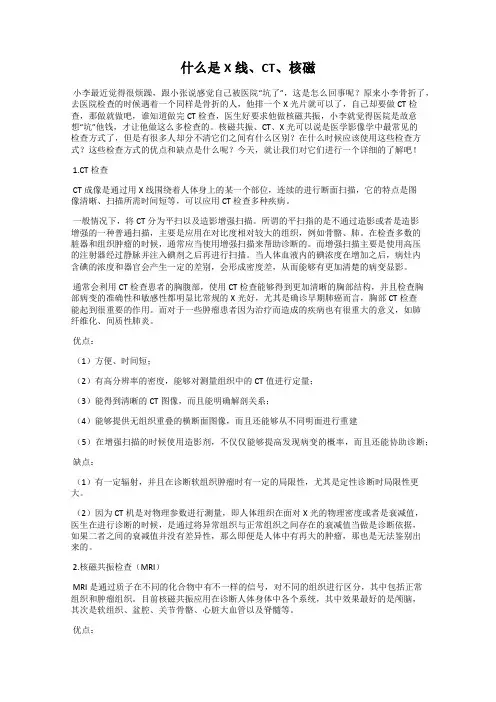

什么是X线、CT、核磁
什么是X线、CT、核磁小李最近觉得很烦躁，跟小张说感觉自己被医院“坑了”，这是怎么回事呢？原来小李骨折了，去医院检查的时候遇着一个同样是骨折的人，他排一个X光片就可以了，自己却要做CT检查，那做就做吧，谁知道做完CT检查，医生好要求他做核磁共振，小李就觉得医院是故意想“坑”他钱，才让他做这么多检查的。
核磁共振、CT、X光可以说是医学影像学中最常见的检查方式了，但是有很多人却分不清它们之间有什么区别？在什么时候应该使用这些检查方式？这些检查方式的优点和缺点是什么呢？今天，就让我们对它们进行一个详细的了解吧！1.CT检查CT成像是通过用X线围绕着人体身上的某一个部位，连续的进行断面扫描，它的特点是图像清晰、扫描所需时间短等，可以应用CT检查多种疾病。
一般情况下，将CT分为平扫以及造影增强扫描。
所谓的平扫指的是不通过造影或者是造影增强的一种普通扫描，主要是应用在对比度相对较大的组织，例如骨骼、肺。
在检查多数的脏器和组织肿瘤的时候，通常应当使用增强扫描来帮助诊断的。
而增强扫描主要是使用高压的注射器经过静脉并注入碘剂之后再进行扫描。
当人体血液内的碘浓度在增加之后，病灶内含碘的浓度和器官会产生一定的差别，会形成密度差，从而能够有更加清楚的病变显影。
通常会利用CT检查患者的胸腹部，使用CT检查能够得到更加清晰的胸部结构，并且检查胸部病变的准确性和敏感性都明显比常规的X光好，尤其是确诊早期肺癌而言，胸部CT检查能起到很重要的作用。
而对于一些肿瘤患者因为治疗而造成的疾病也有很重大的意义，如肺纤维化、间质性肺炎。
优点：（1）方便、时间短；（2）有高分辨率的密度，能够对测量组织中的CT值进行定量；（3）能得到清晰的CT图像，而且能明确解剖关系；（4）能够提供无组织重叠的横断面图像，而且还能够从不同明面进行重建（5）在增强扫描的时候使用造影剂，不仅仅能够提高发现病变的概率，而且还能协助诊断；缺点：（1）有一定辐射，并且在诊断软组织肿瘤时有一定的局限性，尤其是定性诊断时局限性更大。
医学影像学原理：X射线、CT与核磁共振成像
医学影像学原理：X射线、CT与核磁共振成像医学影像学是一门通过各种成像技术获取人体内部结构和功能信息的学科。
其中，X射线成像、CT（计算机断层扫描）和核磁共振（MRI）成像是常用的医学影像学技术。
以下是它们的基本原理：1. X射线成像原理：原理： X射线成像是通过向患者身体投射X射线，并在另一侧使用探测器捕捉透过体部组织的X射线，从而形成影像。
透射与吸收：不同组织对X射线的透射和吸收不同，骨骼对X射线的吸收较强，因此在影像上呈现较亮的区域。
成像设备：包括X射线发生器和X射线探测器。
通过不同的投射角度和位置，可以获取不同方向的断层图像。
2. CT成像原理：原理： CT是通过使用X射线在不同角度上对患者进行多个投影，然后通过计算机算法将这些投影组合起来形成详细的三维图像。
X射线源和探测器： CT设备包括旋转的X射线源和与之对应的旋转的X射线探测器。
数据重建：通过计算机对多个角度的X射线投影进行处理，利用反投影算法等技术，重建出横截面图像。
3. 核磁共振成像（MRI）原理：原理： MRI利用磁场和无害的无线电波来生成高分辨率的影像。
人体内的原子核，尤其是氢核，对磁场和无线电波的反应是MRI成像的基础。
磁场： MRI使用强大的静态磁场，使人体内的氢核朝向磁场方向取向。
无线电波：向患者施加无线电波，使氢核发生共振，发出信号。
信号检测和图像重建：探测器检测氢核发出的信号，计算机进行图像重建，根据不同组织中水分子的密度和运动状态生成影像。
4. 比较：X射线和CT：主要用于骨骼和组织密度不同的结构成像，适用于快速检查。
CT提供更详细的解剖信息，可以显示软组织和骨骼结构。
MRI：主要用于软组织成像，对脑部、关节、脊椎等提供更详细的解剖和功能信息，而不使用放射线。
不同的医学影像学技术在不同情况下具有不同的优势和适用性，医生根据患者的具体情况选择合适的成像技术。
简述你对x射线成像及x-ct成像的认识
简述你对x射线成像及x-ct成像的认识
X射线成像是一种医学影像技术，通过使用X射线辐射，可以获得人体内部的图像信息，用于诊断和治疗许多疾病。
X射线是一种电磁辐射，具有高能量和穿透力，能够通过人体组织，与不同组织的密度差异产生不同的吸收。
在X射线成像中，X射线通过人体后，被放置在另一侧的X射线探测器捕捉。
当X射线通过人体不同组织时，会被吸收或散射，从而形成一个影像。
这些影像反映了不同组织的吸收特性，如骨骼、器官和肿瘤等。
X射线计算机断层成像（X-ray Computed Tomography，X-CT）是一种更高级的X射线成像技术。
它利用旋转式X射线源和探测器，围绕患者进行旋转扫描，获取大量的X射线投影数据。
然后，这些数据通过计算机处理，使用重建算法生成横截面图像，以及可实现三维重建的体积数据。
X-CT可以提供更详细和准确的图像，相较于传统的X射线成像。
它可以显示组织的密度和结构细节，帮助医生更好地诊断和评估疾病。
X-CT广泛应用于肿瘤检测、器官评估、损伤诊断和导航手术等领域。
医学影像学知识点常见影像学检查的解读与诊断
医学影像学知识点常见影像学检查的解读与诊断医学影像学是一门通过使用影像学技术来研究疾病的学科。
影像学检查可以通过影像扫描、放射线、超声波或磁共振等方式来观察和诊断人体内的疾病。
本文将介绍一些医学影像学的知识点，以及常见影像学检查的解读与诊断。
一、放射线检查1. X射线检查：X射线检查是最常见的放射线影像学技术之一。
它可以用于诊断骨折、肺部感染、胸腔积液等疾病。
解读时需注意骨骼的完整性、软组织的密度等。
2. CT扫描：CT扫描是一种利用X射线和计算机技术产生的多层次断层图像的检查方法。
它可以用于诊断腹部肿瘤、颅脑损伤等疾病。
解读时需要注意结构的密度、大小、形态等。
3. 核医学扫描：核医学扫描是利用放射性同位素在人体内部不同组织中的分布来观察和诊断疾病的方法。
例如，甲状腺扫描可用于检测甲状腺功能异常。
二、超声波检查超声波检查是通过利用超声波的不同回波信号来观察和诊断人体内部器官的一种方法。
它可以用于诊断肝脏、心脏、子宫等多种疾病。
解读时需要注意器官的形态、大小、血流情况等。
三、磁共振检查磁共振检查利用强磁场和无损耗的射频脉冲对人体进行检查。
它可以提供人体各种组织和器官的高分辨率图像，用于诊断脑部疾病、脊柱疾病等。
在解读时需要注意磁共振图像的清晰度、信噪比等。
四、其他影像学检查除了上述常见的影像学检查方法外，还有一些其他的影像学技术可以用于特定的疾病诊断。
例如，DSA（数字减影血管造影）可用于血管疾病的诊断，乳腺X线摄影可以用于乳腺癌的早期发现等。
综上所述，医学影像学是一门重要的临床辅助诊断技术，可以通过多种影像学检查方法来观察和诊断人体内的疾病。
在进行影像学检查解读与诊断时，需要综合考虑图像的形态、密度、大小、器官的结构及异常的特征等因素，以提供准确的临床诊断。
放射影像学基础知识概述
放射影像学基础知识概述一、放射影像学基础知识概述放射影像学是医学中的重要分支，通过利用电磁波或粒子束对人体进行成像，可以帮助医生了解疾病的诊断和治疗。
本文将概述放射影像学的基础知识，包括常见的几种放射影像学技术、临床应用以及其安全性等方面。
二、常见放射影像学技术1. X线摄影术X线摄影术是最常见的一种放射影像学技术。
它通过用低剂量的X线束穿过人体部位，然后在相片上记录下被穿过部位的组织阻尼程度不同所产生的不同亮暗程度。
这种技术广泛应用于骨骼系统、胸部、消化道等部位的检查。
2. CT扫描CT扫描（计算机断层扫描）是一种三维成像技术，它通过将连续切片图像叠加构建三维模型。
CT扫描具有高分辨率和快速成像速度的优势，在检查肺部结节、脑部异常、腹部器官等方面有广泛应用。
3. MRIMRI（磁共振成像）利用高强度磁场和无线电波来生成详细的人体组织图像。
相比于X线摄影术和CT扫描，MRI没有使用放射线，因此较安全。
它在检查关节、脑部、胸部等领域有重要作用。
4. 超声检查超声检查是一种通过利用超声波与人体组织交互作用产生图像的技术。
它可以实时观察流动情况及某些结构的运动变化，并且具有简便、无创伤、无辐射等优势。
在妊娠期间的胎儿检查、肝脏和乳房疾病的评估中得到广泛应用。
三、放射影像学在临床中的应用1. 诊断放射影像学技术可为医生提供准确的内部图像，以帮助他们对疾病进行诊断。
例如，在骨折诊断中，X线摄影术可以显示骨骼的完整性与连续性；在深入了解内脏器官状况方面，CT扫描和MRI提供了更为详细的信息。
2. 治疗放射影像学技术在治疗方面也起到重要作用。
放射治疗是使用高能X线或其他射线来杀灭癌细胞或减小肿瘤体积的一种方法。
此外，介入放射学还可以通过在靶区中注入药物或直接切除异常组织来治疗某些疾病。
3. 配合手术操作放射影像学技术常常与手术操作相结合，提供导航和引导。
例如，在神经外科手术中，医生可以利用MRI或CT图像进行定位，从而准确地进行手术。
X线、CT与MRT
MRI
临床应用
X线 胃肠道、骨骼系统和胸部多选用。
CT
①中枢神经系统疾病：颅内肿瘤、脓肿与肉芽肿、 寄生虫病、外伤性血肿与脑损伤、缺血性脑梗死 与脑出血。②框内占位性病变、鼻窦癌、鼻咽癌 等。③肺癌和纵隔肿瘤。④肝、胆、胰、脾、腹 腔及腹膜后间隙及肾上腺及泌尿生殖系统。⑤胃 肠病变向腔外侵犯或远处转移。 ①脑与脊髓疾病。②肺门与纵隔淋巴结。③心脏 大血管内腔。④诊断乳腺癌。⑤清晰显示软骨、 关节囊等结构。
无立体概念；无法观察功能 1图像空间分辨力不如X线图像高。 2观看横断面图要有丰富的断面解 剖知识。3有一定的局限性4病变的 密度与正常组织密度相近的病变， 平扫易漏诊，须增强扫描。5有X线 辐射影响6使用血管内含碘造影剂， 有碘过敏危险。 MRI 1、无辐射损伤。2、多参数成像与高对比度3、 1扫描时间偏长，对某些器官和疾 分子生物学和组织学诊断的提高4、无骨伪影5、病的检查还有限度。2钙化、结石 任意方位断层直接成像6、心脏、大血管形态 显示不佳，在MR图像上的表现比较 和功能诊断的提高 7、对水敏感性高，高场核 复杂3骨性结构显示相对较差4伪影 磁共振对小囊肿诊断能力远高于其他。8、动 相对较多。5影像受扫描参数、组 态增强扫描可了解肾脏等脏器的病变的血供特 织参数多重影响，图像解读难。6 点。9、造影剂不含碘，用量少，尤适于碘过 信号复杂，部分定性困难。7禁忌 敏或肾功能不全者。 症及相对禁忌症多
X线、CT与MRT
• X线是电磁辐射的一 种，和其它光线一样 ，具有二象性：微粒 性和波动性； • 性质：物理效应（穿 透作用、荧光作用、 电离作用）、化学效 应（感光作用、着色 作用）、生物效应。
• 用X线束对人体某一 层面照射，测定透过 的X线量，数字化后 经计算机得出该层面 组织各个单位容积的 吸收系数，再重建图 像。
X线、CT、MRI的最详细区分
X线、CT、MRI的最详细区分X线、CT、MRI都属于常见的影像学检查手段，但还是有很多人分不清X线、CT、MRI有哪些区别，接下来就带大家了解下上述这些常用的影像学检查有什么区别。
一、什么是X线X线是指利用人体组织之间密度和厚度的差别，当X线透过人体不同组织结构时，组织会吸收x射线，不同组织所吸收的X射线不同，可形成明暗或者是黑白对比不同的影像。
X线具有成像速度快、成本低廉等优势，在临床中应用较为广泛，X检查包括胸腹部平片、骨关节摄影、胃肠道造影和乳腺普通X线摄影检查，其余检查方法因为特异性过低无法对应适应症，所以应用较少。
X线检查能够帮助医生对患者病情做出初步判断，是初步筛查疾病的主要的方式。
通过X线检查能够发现较多的问题，特别是怀疑人体四肢、脊柱等部位出现骨折外伤时，医生会优先建议患者进行X检查。
X光片具有拍摄动力位相功能，可检查出患者改变体位时出现的不适应性疾病，适合大部分患者进行检查。
二、什么是CTCT是利用X线围绕人体某一个部位进行断面扫描，具有扫描时间快、图像清晰等特点，可在多种疾病检查中应用。
CT可分为平扫和造影增强扫描。
平扫是指不注射造影增强剂的普通扫描，在对比度较大的人体组织检查中较为常见，如肺部检查、骨骼检查。
人体大部分脏器和组织检查一般都需要增强扫描辅助诊断，增强扫描是指利用通过高压注射器静脉注射造影增强剂，之后进行扫描。
造影增强剂能够使人体内碘浓度增高，使人体内病灶密度和组织密度产生差别，从而使病灶显示得更加清晰。
CT经常应用于胸腹部疾病患者的检查，通过CT检查能够使组织结构对比更加的清晰，可保证病变显示的准确性，对疾病的显示及定性诊断优于X线检查，特别适合用于早期肺癌筛查。
CT检查具有以下优点：①CT检查便捷、成像时间短。
②密度分辨率较高，能够使组织和密度形成较高的密度差，有利于更加清晰显示病灶位置。
③CT 检查成像更加清晰，能够使解剖关系更加明确。
④CT增强扫描有利于显示病灶的血供特点，能够协助医生进行定性诊断。
ct和x射线原理
ct和x射线原理
CT和X射线都是一种医学成像技术，基于相同的物理原理——利用X射线与人体组织的不同吸收能力来获取人体内部的影像信息。
X射线是一种电磁波，能量高于可见光，可以穿透许多物质，如皮肤、脂肪、肌肉等，但被钙质等高密度物质吸收较多，因此在X光感受器后形成不同程度的阴影。
这些阴影通过成像系统呈现出来。
CT即计算机断层扫描，是一种高级X射线成像技术。
它使用X射线管和探测器阵列，沿人体不同的方向进行扫描，获取大量的散射点信息。
计算机将这些信息处理成数字图像，通过不同的窗宽、窗位以灰度值来表示组织的密度，最终形成一个三维结构图像。
在CT成像过程中，X射线的扫描速度非常快，可生成高分辨率的图像，可清晰显示人体内部的各种组织和病变，如肺癌、脑卒中等。
总之，CT和X射线是通过X射线与人体组织的不同吸收能力来测量和成像的医学设备。
CT是一种高级的X射线成像技术，通过计算机将散射点信息处理成数字图像，形成一个三维结构图像。
了解影像学X射线CTMRI和超声波
了解影像学X射线CTMRI和超声波了解影像学：X射线、CT、MRI和超声波影像学是医学领域中一项重要的诊断工具，它通过使用不同的影象技术来生成内部结构的可视化图像，以帮助医生对疾病进行诊断和治疗。
在影像学中，常用的技术包括X射线、CT扫描、MRI和超声波。
本文将分别介绍这几种常见的影像学技术及其特点。
一、X射线X射线技术是影像学中最常见的技术之一。
通过向患者身体部位发射X射线，然后利用感应器将透过身体的X射线转化为电信号，最后通过计算机处理形成图像。
X射线能够清晰显示骨骼结构，如骨折、骨质疏松等。
然而，它无法显示软组织的细节，因此在颅脑和腹部等区域的诊断中有一定的局限性。
二、CT扫描CT（Computed Tomography）扫描是一种以X射线为基础的三维成像技术。
它通过旋转式的X射线机器围绕人体进行扫描，然后通过计算机将多个断层图像组合成一个三维图像。
CT扫描能够提供更为详细的解剖结构，尤其对于内脏器官的观察更加清晰。
它在肺部、腹部、胸腔和头部等疾病的诊断中有广泛应用。
三、MRIMRI（Magnetic Resonance Imaging）是一种基于磁共振原理的成像技术。
通过在强磁场和射频脉冲的作用下，使人体内的原子核产生共振，然后通过接收共振信号来形成图像。
与X射线和CT相比，MRI具有更高的软组织对比度，可以显示出更多的细节，对于骨骼、肌肉、脑部和脊髓等组织的诊断具有很高的准确性。
但是，MRI的成像时间较长，对患者的合作度要求较高。
四、超声波超声波技术利用了高频声波在人体组织内的传播特性，通过声波的反射形成图像。
超声波成像无辐射、无创伤，被广泛应用于妇产科、心脏、腹部等部位的检查。
它可用于了解胎儿发育、检测器官的结构和功能异常等。
此外，超声波也可以用于引导虚拟活检和抽吸治疗等非手术干预。
综上所述，影像学技术在医学领域中具有极为重要的地位，X射线、CT、MRI和超声波是其中常用的技术。
不同的技术有着各自的特点和应用范围。
X线、CT、B超、核磁检查等影像学检查特点、区别及适合检查部位
X线、CT、B超、核磁检查等影像学检查特点、区别及适合检查部位Ｘ线X线会穿过人体，遇到被遮挡的部位，底片上不会曝光，洗片后这个部位就是白色的。
X线最大缺点是受制于深浅组织的影像相互重叠和隐藏，有时需要多次多角度拍摄X线片。
胸部X线可以检查心、肺、纵隔以及肋骨、胸膜、主动脉，比如肺纹理增多、肺部钙化点、主动脉结钙化等。
X线是临床骨科的重要检查手段之一，其效果在于检查骨、脊柱、关节等有无器质性病变，明确病变的部位、大小、程度及与周围软组织的关系，为治疗提供参考。
CT可以诊断骨质本身病变、骨折或脱位、骨关节及软组织病变等。
CTC T检查原理是X线会分层穿过人体，之后通过电脑计算后二次成像，优点是可以分层看，经计算后可以显示出更多组织信息。
CT对肿瘤分辨率高于B超，对于1-2厘米的小肿块，CT显示率为88%，B超是48%；对于肾癌诊断率，CT准确率为90%，B超是44%。
CT对显示肾癌、肾盂癌相当准确，可确定肿瘤的大小、浸润的范围、邻近和远处淋巴结转移。
对于肝脏和胰腺来说，CT可以诊断肝癌、肝血管瘤、脂肪肝、胰腺癌、急性胰腺炎、慢性胰腺炎等。
相比X线，胸部CT检查显示出的结构清晰度更明显，对胸部病变的检出敏感性和显示病变的准确性均优于常规X线胸片。
胸部CT 检查有利于检出轻微病变和隐蔽部位病变，显示病变特征，特别是对于早期肺癌的确诊有决定性意义。
CT检查辐射剂量显著高于X线。
B超B超的原理是用超声波穿透人体，当声波遇到人体组织时会产生反射波，通过计算反射波成像。
B超在胆囊疾病诊断上，有高度准确性，一般准确率在95%以上，而CT诊断符合率较低。
B超检查是临床上检查胆道疾病最常用的方法，可确诊胆囊结石、胆囊炎症、肿瘤等，而且，B超对肝硬化、脂肪肝、脾肿大、肝癌、肠道占位性病变准确率也较高。
核磁共振核磁共振（MR）利用强大的磁场，让身体中的水分振动起来，再平静下来，感受里面的振动，形成像后可以观察到正常组织与患病部位之间的差异。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•
•
还有很多………..
国内唯一CT机生产厂家是哪家？
安科吧 • 东软上半年被飞利浦收购了,就 不算了
多层CT发展历程
• • • • • • • 1层CT 2层CT 4层CT 8层CT 16层CT 32层CT 64层CT 1989 1992 1998 2001 2002 2003 2004
10毫米 20毫米
40毫米
优点
1、缩短时间，增大扫描长度 2、提高图像质量 3、扫描层可以任意组合 4、减少剂量 5、延长球管寿命
x射线与CT有啥子区别？X射线能检测出骨 折或者其它吗？
X线和CT能检查出骨折！ x线是整体看，辨别内部器官结构不行，CT 是一层一层的看而且很清晰！CT是横断面成 像，可以做为X线的补充，能看到X线看不到 的比如检查胸部时被心脏挡住的肺野 B超是通过回声来判断病灶的位置、大小、 形态，可以有不同的切面 以上几种检查各有利弊，有时要结合多种检 查才能明确结果。并不是一项检查就可以代 替全部。也不是这些检查都做完就能诊断， 比如肿瘤就要取病理，才能最后诊断。
国产和进口的球管
大功率、高热容量和散热率的X线管
GE的球管 TOSHIBA的球管
准直器和探测器
• 准直器作用：
•探测器
特点：
– 限束 – 减少散射线 – 确定层厚
• 分前后两个准 直器
–灵敏度高 –噪声小 –线性好 –频率范围宽 –放大倍数高 –光谱范围宽 –稳定性好 –电压范围宽
数据采集器（DAS）
Data Acquisition System
• 将来自探测器的输出信号 经积分、混合、A/D后送入计算机处理。
电 信 号
前 臵 放 大 积 分 器
A/D 转换器
计 算 机
图像存储与记录系统
硬盘、光盘等。
二、CT的成像原理
1.CT成像有关基本概念 • 体层：受检体的一个断面薄层。 • 体素：人为划分的最小体积单元。 • 像素：显示图像的基本单元。
CT的生产厂家
• • • • 上海铁马医疗器械有限公司 主营产品: CT 彩超/B超 麻醉机 监护仪 钢板、螺钉 人工器官 钛网钛钉 脑室导管 透析器 陀螺刀(伽玛刀) 生化仪器 徐州亿康电子科技有限公司 主营产品: 黑白超（进口国产） 经颅彩色多普勒 乳腺诊断/治疗仪 电子阴道镜 精子 质量分析仪 微波多功能治疗仪 母婴监护 除颤仪 影像工作站 CT X光机 B超 内窥 镜 血液净化系统 肛肠治疗仪 24小时动态心电 脑电分析仪
目前CT机最新技术指标与功能指标
• 目前CT机最新技术指标与功能指标是指标 是多少排位的螺旋，也就是说，一圈下去， 可以有多少个层面，我们学校附院的CT机 子，说是西南最好的，64位螺旋
射线最早出现，可以一眼看清体内的状况，当体内 有异物时可以看得清形状和位置，但小颗粒就不能发现 了。同时骨胳的影像清楚。 CT可以做检查部位的各个切片图像。 B超可以抓住体内小颗粒，报告出小颗粒的位置，及内 脏器官的异常变化，但神经纤维看不见。 核磁共振采用分解再聚焦原理，可以将体内各神经都反 映出来，属于最细分的。
第一节 发展历程
• CT---新的里程碑
CT的发明及发展
• 1967年至1970年间英国EMI公司的工程 师（Hounsfield） 研制成功世界上第一台用于医学临床的X线 CT扫描机，于1971年9月被安装在伦敦的 Atkinson-Morley’s医院。 • 1972年利用这台X线CT首次为一名妇女诊 断出脑部的囊肿，并取得了世界上第一张 CT照片。
第二节 CT的基本结构和成像原理 一、CT的基本结构
1.扫描机架系统 • X线管 • 准直器 • 探测器 • 数据采集系统(DAS) 2.计算机系统 • 主计算机 • 阵列处理器(AP)。 3.图像存储与记录系统
一、CT的基本结构
前准直 后准直
X线管
数据采集
图像处理
显示
存储器
打印
1、扫描机架系统
1、周数（Revolutions） 一次数据采集中X线管旋转的周次。 2、螺距（pitch） X线管旋转一周时扫描床移动的距离。 3、螺旋因子（pitch factor） 螺距/层厚。 4、重建间隔 相邻两层面的距离
三、多层螺旋CT
X线管和探测器旋转一周获得多层断面 图像。是CT技术的又一次重大突破。
X射线底片
1.真正的断面图像
断面 X射线管 探测器
CT的图像优点
3.可做定量分析 可做图像后处理
1.真正的断面图像
2.密度分辨力高
缺点
• • • • 空间分辨力---低，10~14LP/cm。 时间分辨力---低，动态检查差。 定性诊断的相对性。 辐射损伤。
优点
• • • • • 适用部位多。 遗漏病变可能性小。 CT血管造影。 三维立体成像。 仿真内窥镜。
螺旋CT扫描机（1991）
单排
常规 VS螺旋 CT
常规扫描方式的缺点： 1、需要较长的扫描时间 2、成像中会产生遗漏人体某些组织的情况 3、不能准确地重建三维图像和多方位图像 4…由于不同层次呼吸而导致的漏诊
一、螺旋CT的特点
1、连续扫描，速度快，一次屏气完成扫描。 2、回顾性重建等提高病灶检出率。 3、增强效果好，造影剂用量少。 4、Z轴任何部位重建，减少部分容积效应。 5、多断面或三维重建，重建质量好。 6、短时间保持功能的快速诊断。
机架
X线管 前准直 后准直
床
探测器
DAS
①.CT球管
• 要求 – 大的有效热容量 – 小焦点大功率输出能力 – 焦点稳定性 – 可靠性及寿命
MRC 球管
• 8.0MHU MRC球管, 无限制保一年 • 1608 KHU/min “透心凉”
• 小焦点输出500毫安连续32秒*
（ 48KW－50S）
螺旋锥形束CT
(From G. Wang)
ct机,x线机,常规医用设备-长春市 国...)
GE 多排CT
• PET-CT Philip 64排螺旋CT - 检查知识- 上海 ...
电脑断层扫描仪(CT室)
飞利浦MX4000螺旋CT
2005卖的X-CT
LightSpeed Quad/Ultra
实现螺旋 CT扫描的技术要求…
要实现螺旋扫描，完成连续的容积
式数据采集，必须满足下列要求：
1. 依靠滑环技术使X线管能连续地沿着一个方向
转动； 2. 病床能做同步匀速直线运动；
3. 使用大功率、高热容量和散热率的X线管；
4. 具有螺旋加权算法软件；
5. 选用计算速度快、存储容量大的计算机系统。
二、螺旋CT的参数
体层
体素
像素
CT工作原理和成像过程
• CT成像是一个复杂的计算机 数学演算和数据重建的过程。 数据采集 数据处理 图像重建 存储显示
各代CT的特点
从70年代起的30多年，随着科 学技术的发展，根据CT扫描方 式的不同，可分为五代。
第一代---平移+旋转
单束扫描方式CT
1971年推出 直线加旋转 1~2个探测器
X线计算机体层成像=CT
CT 不是机器是一种算法 计算机体层设备
一、CT的发明及发展
• 1963年美国物理学（Cormack） 在“应用物理杂志”（Journal of Applied Physics）上发表了二篇 题为“用线积分表示一函数的方法 及其在放射学上的应用”的系列文 章。
• 1917年奥地利数学家（Radon）
Brilliance 6
Emotion 6
Aquilion 4/8
北美放射学年会－Siemens
Definition AS 40、64、128层 32排或64排探测器 78cm孔径 探测器宽度：3.84厘米 0.3秒/圈 心脏成像：6~8秒
北美放射学年会－Toshiba
Aquillion ONE 320排探测器 0.5mm层厚 16厘米探测器 0.35秒/圈 没有临床图像
X线球管的生产厂家
• GE（通用）HITACHI(日立）TOSHIAI （东芝）SHIMADZU（岛津） SIEMENS(西门子）PHILPS（飞利浦） PICKER （皮克） MARCONI （马可尼） ELSCINT(爱尔森）NEUSOFT（东软） ANKE（安科
比如
• 珠海瑞能真空电子有限公司是专业从事医用X射线管(X光球管和CT机 球管)的研发生产 、封装、销售、代理、维修服务的高科技企业，在 珠海建有中国最先进的瑞能X射线管生产维修基地，拥有先进完善的 生产、检测设备和先进生产技术，以及受过国外专家专业培训的高级 工程技术人员和球管制造的高级操作技师，与国际著名球管制造商和 国外球管制造工程师有广泛的交流与合作，具有医用球管生产、维修 多项核心技术，为医院、影像设备整机厂、产品代理商、医疗设备维 修商提供质优价廉的产品及强大的技术支持和周到服务。我们提供瑞 能和进口品牌各种功率及焦点（小焦点微焦点）、大容量和转速 3000-10000转/分 • 低高速旋转阳极X射线管和各种CT机原装球管、封装管和养护管，同 时是美国Dunlee、Varian球管中国代理经销商。我们的目标是与医院、 商业和OEM伙伴共同合作发展。生产自主知识产权 X射线管，实现大 功率 、大容量、微焦点X光机球管和CT机球管的国产化
C T 的 发 展 历 史
1969年Hounsfield的成像装臵
CT的发明及发展
• 1974年美国George-town大学医学中 心的Ledly研制成第一台全身CT扫描 机。为此Hounsfield和Cormack共同 获得了1979年的诺贝尔生理和医学奖。
