射流干燥原理
喷雾干燥的原理及应用
喷雾干燥的原理及应用1. 喷雾干燥的原理喷雾干燥是一种常用的固体颗粒物的干燥方法，它通过将液体通过喷嘴雾化成小液滴，然后在热空气中进行瞬间干燥，使液滴快速转化为固体颗粒。
喷雾干燥的原理主要涉及到液体雾化、热传导和传质等过程。
1.1 液体雾化喷雾干燥的第一步是将液体雾化成小液滴。
这一过程可以通过喷嘴来实现，喷嘴通过高速气流将液体分散成小液滴。
液体的物理性质、喷嘴的结构和操作条件等因素都会影响液滴的大小和分布。
1.2 热传导当液滴被雾化形成后，它们会被热空气包围，通过热传导的方式将热量传递给液滴。
随着热量的传导，液滴中的水分开始蒸发，使液滴逐渐变小。
1.3 传质除了热传导，喷雾干燥还涉及到传质的过程。
在热空气中，水分子会从液滴的表面蒸发到气相中，这个过程称为传质。
传质的速度受到温度、湿度、气流速度和液滴大小等因素的影响。
2. 喷雾干燥的应用由于其高效、快速的干燥特性，喷雾干燥在许多领域都得到了广泛的应用。
以下是一些常见的喷雾干燥应用案例：2.1 食品工业在食品工业中，喷雾干燥广泛应用于乳制品、咖啡、香精和调味品等的生产。
通过喷雾干燥，液体食品可以迅速转化为可储存和运输的固体颗粒，同时保留其营养成分和风味。
2.2 医药工业在医药工业中，喷雾干燥常用于制备药物颗粒。
通过喷雾干燥，药物可以转化为可溶性粉末，有助于药物的稳定性和服用便捷性。
2.3 化工工业化工工业中的某些化合物由于其特殊性质而难以通过传统的干燥方法进行处理，而喷雾干燥提供了一种有效的解决方案。
通过喷雾干燥，这些化合物可以迅速转化为固体粉末，便于储存和使用。
2.4 环境保护喷雾干燥还可以用于环境保护领域。
例如，在废气处理中，喷雾干燥可将液体废物雾化成小液滴，然后与废气中的有害物质进行接触，从而达到净化废气的目的。
3. 小结喷雾干燥作为一种常用的干燥方法，通过将液体雾化成小液滴，然后在热空气中进行干燥，广泛应用于食品工业、医药工业、化工工业和环境保护等领域。
流化床干燥设备中喷射干燥的控制技术
流化床干燥设备中喷射干燥的控制技术流化床干燥设备是一种常用的干燥设备，广泛应用于化工、医药、食品等行业。
其中，喷射干燥作为一种重要的干燥方法，具有高效、均匀的干燥效果，提高了产品的质量和产量。
本文将介绍流化床干燥设备中喷射干燥的控制技术，包括控制原理、控制参数以及控制策略。
首先，流化床干燥设备中喷射干燥的控制原理是基于喷射的热空气通过与湿料直接接触来完成干燥过程。
喷射干燥系统通常由热风发生器、喷射器和干燥室组成。
热风发生器通过燃烧燃料或使用电加热器产生热空气，并将其送入干燥室中。
喷射器用于将热空气喷射到干燥室中，与湿料进行充分接触，使湿料中的水分蒸发出来。
控制喷射干燥过程的关键在于控制热风发生器和喷射器的参数。
其次，流化床干燥设备中喷射干燥的主要控制参数包括热风温度、喷射速度和料层厚度。
热风温度是影响干燥速度和产品质量的重要参数，过高的温度可能导致产品变色或失去活性成分，过低的温度则会降低干燥效率。
因此，控制热风温度在设定范围内是关键的。
喷射速度是指热风喷射的速度，它的大小直接影响到热风与湿料的接触情况。
过高的喷射速度可能导致湿料被带走，过低的喷射速度则会导致湿料不能充分与热风接触。
料层厚度是指湿料在干燥室中形成的厚度，它的大小将直接影响到干燥的均匀性和干燥时间。
因此，控制喷射速度和料层厚度也是非常重要的。
最后，流化床干燥设备中喷射干燥的控制策略可以采用PID控制器。
PID控制器是一种常用的控制器，可以通过对控制参数进行连续调节，实现对喷射干燥过程的精确控制。
PID控制器通过不断测量温度、喷射速度和料层厚度等参数，与设定值进行比较，然后根据比较结果来调节热风温度、喷射速度和料层厚度，从而达到所需的干燥效果。
通过合理设置PID控制器的参数，可以实现快速响应、稳定控制和较小的超调量。
综上所述，流化床干燥设备中喷射干燥的控制技术是提高干燥效率和干燥质量的关键。
通过合理控制热风温度、喷射速度和料层厚度等参数，并采用PID控制器进行精确调节，可以实现对流化床干燥设备中喷射干燥过程的有效控制。
喷雾干燥器原理简介
喷雾干燥器原理简介喷雾干燥器是一种常用的物料干燥设备，它通过将液体物料雾化成细小颗粒后进行干燥，从而实现将液体物料转化为粉状物料的过程。
本文将对喷雾干燥器的原理进行简要介绍，以帮助读者对该设备有更全面、深刻和灵活的理解。
1. 喷雾干燥器的基本工作原理喷雾干燥器主要由喷雾器、干燥塔和废气处理系统组成。
其基本工作原理如下：(1) 喷雾器将液体物料通过高压喷嘴雾化成微小颗粒，形成雾状物料。
(2) 雾状物料在干燥塔内与热空气进行瞬时接触，并在短时间内失去水分，从而形成粉状物料。
(3) 干燥后的物料通过废气处理系统进行处理，以降低湿气和颗粒物的排放浓度。
2. 喷雾干燥器的干燥原理喷雾干燥器的干燥原理可以简单概括为两个过程：传质过程和热传导过程。
(1) 传质过程：喷雾干燥器中的雾状物料通过与热空气的接触，使物料内部的水分向空气中扩散。
这是因为热空气的相对湿度较低，物料内部的水分会倾向于通过传质作用向空气中迁移，从而使物料中的水分逐渐减少。
(2) 热传导过程：喷雾干燥器中的热空气通过与雾状物料的接触，将热量传递给物料中的水分。
随着热量的传导，物料中的水分逐渐升温，直至蒸发为止，从而实现了物料的干燥。
3. 喷雾干燥器的优点和应用领域喷雾干燥器具有以下几个优点：(1) 高效性：喷雾干燥器可以实现物料的快速干燥，因为雾状物料具有较大的表面积和较短的干燥时间。
(2) 可控性：通过调整喷雾器的参数，例如雾化压力、喷雾角度和喷雾量，可以灵活控制喷雾干燥器的干燥效果。
(3) 适应性：喷雾干燥器适用于多种物料的干燥，包括食品、制药、化工等领域。
基于以上的工作原理和优点，喷雾干燥器被广泛应用于食品、制药、化工等行业中。
在食品工业中，喷雾干燥器常被用于将液体食品（如牛奶和咖啡）转化为粉末状，以便于储存、运输和使用。
总结和回顾：本文对喷雾干燥器的原理进行了简要介绍。
喷雾干燥器通过将液体物料雾化成微小颗粒，并与热空气进行瞬时接触，实现了物料的干燥过程。
喷雾干燥工程原理设计方案
喷雾干燥工程原理设计方案一、前言喷雾干燥是一种常用的干燥技术，主要用于将液体物料快速干燥成粉状或颗粒状物料。
在工业生产中，喷雾干燥技术被广泛应用于化工、制药、食品等领域。
本文将探讨喷雾干燥工程的原理设计方案，以帮助读者了解喷雾干燥工程的基本原理和设计要点。
二、喷雾干燥原理喷雾干燥的原理是利用喷雾器将液体物料喷射到高温气流中，使液滴瞬间蒸发成固体颗粒。
具体来说，喷雾干燥的过程可以分为以下几个阶段：1. 喷雾器将液体物料喷射成细小的液滴。
2. 高温气流将液滴迅速蒸发，形成固体颗粒。
3. 固体颗粒被收集并进行后续处理。
喷雾干燥的关键是选择合适的喷雾器和控制气流温度、湿度等参数，以确保液滴能够迅速蒸发成固体颗粒。
三、喷雾干燥工程设计方案1. 原料处理：在喷雾干燥工程中，需要将液体物料经过预处理，以保证其适合进行喷雾干燥。
通常需要进行过滤、配制等处理。
2. 喷雾器选择：喷雾器是喷雾干燥工程中的关键设备，其选择将直接影响干燥效果。
常用的喷雾器包括压力式喷雾器、离心式喷雾器等，根据物料特性和干燥要求进行选择。
3. 高温气流控制：高温气流是用来将液滴迅速蒸发的介质，其温度、湿度等参数需要严格控制。
通常采用气流加热器、除湿器等设备进行控制。
4. 颗粒收集：干燥后的颗粒需要进行收集并进行后续处理，通常使用除尘器、袋式收集器等设备进行收集。
5. 安全防护：喷雾干燥过程中需要注意安全防护，确保设备运行安全可靠。
以上是喷雾干燥工程的设计方案，需要根据具体情况进行调整和优化。
在实际应用中，需要根据物料特性、干燥要求等因素进行具体设计，并结合经验进行调整。
四、喷雾干燥工程应用案例1. 化工行业：在化工行业中，喷雾干燥技术被广泛应用于化学品、颜料、染料等物料的干燥。
2. 制药行业：制药行业中的药物制剂常常需要经过喷雾干燥进行干燥处理，以满足药品的生产要求。
3. 食品行业：食品行业中的奶粉、咖啡粉等产品常常需要经过喷雾干燥进行干燥处理，以延长其保存期限。

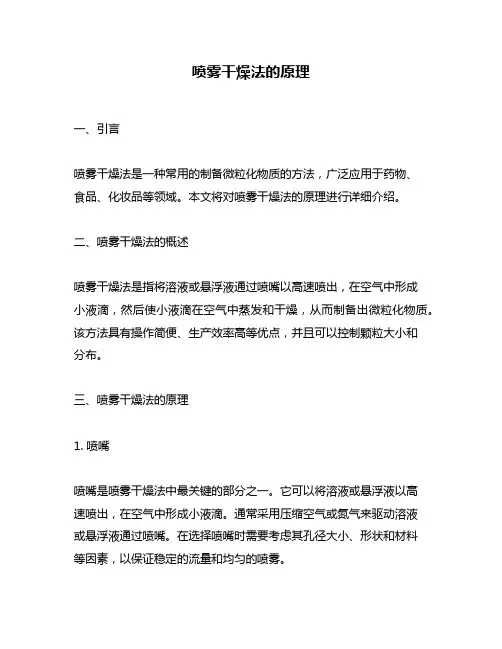

喷雾干燥法的原理
喷雾干燥法的原理一、引言喷雾干燥法是一种常用的制备微粒化物质的方法，广泛应用于药物、食品、化妆品等领域。
本文将对喷雾干燥法的原理进行详细介绍。
二、喷雾干燥法的概述喷雾干燥法是指将溶液或悬浮液通过喷嘴以高速喷出，在空气中形成小液滴，然后使小液滴在空气中蒸发和干燥，从而制备出微粒化物质。
该方法具有操作简便、生产效率高等优点，并且可以控制颗粒大小和分布。
三、喷雾干燥法的原理1. 喷嘴喷嘴是喷雾干燥法中最关键的部分之一。
它可以将溶液或悬浮液以高速喷出，在空气中形成小液滴。
通常采用压缩空气或氮气来驱动溶液或悬浮液通过喷嘴。
在选择喷嘴时需要考虑其孔径大小、形状和材料等因素，以保证稳定的流量和均匀的喷雾。
2. 液滴的形成当溶液或悬浮液通过喷嘴时，由于其速度非常快，会在空气中形成小液滴。
液滴的大小和形状受到多种因素的影响，如喷嘴孔径、喷嘴压力、液体性质等。
通常情况下，液滴的大小在10-1000微米之间。
3. 蒸发和干燥当小液滴形成后，它们会在空气中逐渐蒸发和干燥。
这个过程可以分为两个阶段：首先是表面蒸发阶段，其中水分从液滴表面蒸发；然后是内部扩散阶段，其中水分从内部向外扩散并逐渐挥发。
这个过程需要控制温度、湿度和空气流速等因素以保证稳定的干燥效果。
4. 颗粒形成当水分逐渐挥发后，剩余物质会聚集在一起，并且形成固体颗粒。
颗粒的大小和分布取决于多种因素，如溶液或悬浮液浓度、干燥条件等。
通常情况下，颗粒的大小在1-100微米之间。
四、喷雾干燥法的应用喷雾干燥法广泛应用于药物、食品、化妆品等领域。
例如，在药物制剂中，该方法可以制备出微粒化药物，提高其生物利用度和稳定性；在食品工业中，该方法可以制备出微粒化添加剂，改善其溶解性和稳定性；在化妆品中，该方法可以制备出微粒化颗粒，增强其渗透性和吸附能力。
五、总结喷雾干燥法是一种常用的制备微粒化物质的方法，具有操作简便、生产效率高等优点，并且可以控制颗粒大小和分布。
其原理包括液滴形成、蒸发和干燥以及颗粒形成等多个阶段。
流化干燥机的原理
流化干燥机的原理
流化干燥机是一种利用高速气流将湿物料进行干燥的设备。
其主要原理如下：
1. 加热：首先，将干燥机的加热器加热至设定温度，使得干燥机内的空气温度达到所需的干燥温度。
2. 空气引入：将热空气通过风机送入干燥机的下部，形成一股强大的上升气流。
3. 物料进料：将湿物料通过进料装置均匀地喷入干燥机的上部。
4. 流化状态：湿物料进入干燥机后，受到上升气流的冲击，使得物料呈现流化状态，即物料在气流的作用下呈现类似流体的状态。
在流化状态下，物料与空气充分接触，加快了干燥速度。
5. 干燥：湿物料在流化状态下，通过与热空气的接触，水分逐渐蒸发，使得物料逐渐变干。
同时，湿物料的温度逐渐升高，直至达到干燥温度。
6. 分离：干燥后的物料在干燥机的上部逐渐变轻，被上升的气流带出干燥机。
而湿气则通过排气口排出干燥机。
7. 收集：经过分离的干燥物料可通过收集装置进行收集，并进行后续处理或包装。
总的来说，流化干燥机利用高速气流将湿物料进行干燥，通过物料与空气的充分接触和热传导，使得物料中的水分蒸发，从而达到干燥的目的。
喷雾干燥器的工作过程
喷雾干燥器的工作过程
喷雾干燥机的工作原理：
是由空气经过过滤器，再到加热器进行对空气加热至指定温度，加热过的空气在到喷雾干燥机顶部的空气分配器，将热空气呈现于螺旋状进入干燥塔内部。
溶剂物料由蠕动泵传输至干燥机顶部雾化器，雾化器将物料分散成微细的小水珠如同雾状，进入干燥塔内部，于热空气接触，热空气瞬间把分散成雾状的物料水分进行快速蒸发，干燥好的物料会跟随热风进入旋风分离器，由旋风分离器将物料于空气进行分离，分离好的物料会朝下进入物料收集瓶，热空气将由排风管进行排出（物料粒径过于细小或者过于太轻的物料，可以在这部分加入一个布袋除尘装置）喷雾干燥机的使用过程：
1、准备工作：
先将要干燥的物料进行提前准备好
2、开机工作：
依次打开电源开关、打开空压机、打开风机、打开加热器（设置加热温度）等温度上升至设置温度时，可以打开蠕动泵进行先进一点纯净水（在进料前可以有效清理管道中的杂质）接下来可以进物料，进料速度可以在控制面板里面设置进料速度，如果物料粘稠或者物料粒径不均匀时，可以打开通针（防止雾化器被物料堵塞）。
喷雾干燥法的原理
喷雾干燥法的原理喷雾干燥法是一种常用的粉末制备方法，它的原理是将液体物质雾化成微小颗粒，在热风中蒸发水分，形成粉末。
相比于其他制粉方法，喷雾干燥法具有操作简单、成本低廉、适用范围广等优点，因此在工业生产中得到广泛应用。
喷雾干燥法的主要步骤包括：液体物质的喷雾、颗粒的干燥和收集。
在喷雾过程中，液体物质通过喷嘴或旋转盘等设备，被分散成微小颗粒，通常直径在10-100微米之间。
这些微小颗粒随后进入热风中，水分在高温下蒸发，颗粒逐渐变小，直到成为粉末状。
最后，粉末通过收集器被收集起来，可以进行后续的包装、存储、运输等操作。
喷雾干燥法的成功与否与多个因素相关。
首先是喷嘴的设计和液体物质的性质。
不同的液体物质有不同的表面张力和黏度，因此需要根据不同物质的特性来选择合适的喷嘴，并调整喷嘴的出液量、压力、角度等参数，以保证液体物质能够均匀喷雾。
其次是热风的控制。
热风的温度、湿度等参数都会影响颗粒的形成和粉末的质量，因此需要根据具体情况对热风进行调整。
此外，还需要注意收集器的设计和清洗，以免影响后续的生产操作。
喷雾干燥法的应用非常广泛，涉及到化工、食品、医药、环保等多个领域。
例如，在化工领域中，喷雾干燥法可以用于制备染料、颜料、树脂等粉末材料；在食品领域中，可以用于制备乳制品、咖啡粉、香料等；在医药领域中，可以用于制备药品、植物提取物等。
此外，在环保领域中，喷雾干燥法可以用于废水处理、废气处理等方面。
喷雾干燥法作为一种有效的粉末制备方法，在工业生产中具有重要的应用价值。
通过对液体物质的喷雾和干燥处理，可以制备出高质量的粉末材料，为后续的生产和应用提供了重要的支撑。
在今后的发展中，喷雾干燥法还将继续受到关注和应用，成为粉末制备领域的重要技术手段之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.1 气体射流冲击技术在食品工业中的国内外研究进展
1.1.1气体射流冲击原理及干燥机
气体射流冲击是将气体通过圆形或狭缝形喷嘴直接喷射到固体待干燥物料表面进行加热干燥的方法。
由于喷出的气体具有极高的速度，且流体的流程短，直接冲击到需加热的物料表面时，气流与物料表面之间产生非常薄的边界层(当Re为104数量级时，边界层的厚度是喷嘴直径的千分之几)，因此，气体射流冲击干燥的换热系数比一般热风换热要高出几倍以至一个数量级[2]。
1. 气体射流冲击原理示意图[3]：
图1-1 气体射流冲击原理示意图
Fig.1-1Air-impingement jet sketch of principle
2. 节能型气体射流冲击干燥机示意图：
图1-2 气体射流冲击干燥示意图
Fig.1-2Air-impingement jet drying sketch
1-回风软管；2-风机；3-余热回收装置；4-高效加热装置；5-气流分配室；
6-温度传感器；7-喷嘴；8-物料冲击干燥室 9-废气回收装置；10-温度测量仪；11-湿度测量仪
图1-2中新鲜空气由风机2吹入，经过余热回收热管3上部分（热量输出冷凝段）由高效石英热管4加热，进入气流分配室5；被加热过的空气通过喷嘴7冲击干燥室8中的物料；余气通过废气回收装置9经过余热回收装置3下部分（热量输入蒸发段），此时废气中的部分余热被回收；废气通过软管1进入风机2继续被利用，当空气中的水分含量较高时可以打开软管1排湿。
1.1.2气体射流技术在国外的研究进展
在过去的几十年中，气体射流加热技术主要应用于零部件的快速冷却及相应的加工工艺和表面含水分较高的物料表面上，如尖端技术中的航空发动机蜗轮叶片冷却、计算机高热负荷电子元件的冷却、玻璃的回火、钢材的加热冷却及纸张和胶片干燥等工业生产中。
因此，该技术的主要理论研究集中在航空发动机和一些需要冷却的平板类材料上[4~6]。
气体射流冲击技术从航空和其它工业领域移植到农产物料的干燥与加热首先起源于烘焙领域。
为了提高烘焙的传热效率，最初的研究是在平板上打孔以使气流通过。
这种装置简单易于制造，但气流的流速不易控制，其原因是在孔的出口处产生了较大的压力降[7]。
1975年，Smith[8]发明了一项专利技术，该技术不仅较好地解决了气流出口压力降的问题，而且还将废气(冲击物料后的气流)如何快速排放使之减少对喷射气流的影响等作了改进，并首次采用上下对喷气流的方
法对物料进行快速加热。
气体射流冲击技术在烘焙领域的正式启用是1987年，而工业化开始产生是1992~1993年[9]，该干燥机目前主要应用于食品加工中的小食品烘焙，可干燥片状、颗粒、粉料、叶类等九种不规则形状物料；其产品特点是质感松脆，色泽均匀，物料水分含量低;主要技术特点是[10]:
(1)高湿物料干后均匀一致
(2)传热系数和热效率高，干燥速度快
(3)可处理柔软制品
(4) 能够改善产品品质，改善卫生环境提高自洁能力，无挟带废屑
(5)无筛孔堵塞问题
(6)对重物的分布无要求，物料可自找最佳工况位置;
(7)结构紧凑、节能、对环境污染小
1.1.3 气体射流冲击干燥在国内的应用与发展
气体射流冲击加热技术最近几年才引入我国食品加工中，目前主要应用于以下领域：
1. 果蔬类物料的加工：
(l) 气体射流冲击技术在板栗加工中的应用[11]：
其工艺流程：新鲜或冷藏板栗→机械或人工划口→气体射流冲击处理(180℃、约4 min)→机械或人工剥壳→护色→沥干水分→进行抽真空包装→根据需要于室温或冷藏保存。
(2) 气体射流冲击技术应用于杏鲍菇烫漂工艺中[12]：
其工艺流程：杏鲍菇清洗、沥干→切片（0.5cm厚）→均匀放入物料冲击室→气体射流冲击处理(150℃、2 min) →成品
(3) 烘烤甘薯[13]。
其工艺流程：甘薯洗净（400~500g，直径60~80mm）→放入物料冲击室→气体射流冲击处理(150℃、约33 min) →成品
2. 肉类物料的烘烤：
(l) 烤制“北京烤鸭”[14]
其工艺流程：处理好的冷冻鸭坯（2kg）→解冻2h→烫皮（100℃沸水）→浇饴糖（饴糖与水的质量比为1：8）→晾坯（8h）→浇饴糖→晾坯（0.5h）→烤制（180℃，45 min）→成品
(2) 加工海参[15]
其工艺流程：除去内脏干净的海参→放入托盘→放入物料冲击室→用相对湿度为10％～50％、温度为90℃～200℃、气流速度为3～20ｍ／ｓ的蒸汽下烫漂5～40分钟使海参体内的自溶酶彻底灭活→气体射流冲击处理（４０～８０℃、５～２０ｍ／ｓ气流速度下干燥５至１６小时）→成品
气体射流加热技术最近几年才开始引入食品工业加工中。
相比国外对气体冲击射流技术的研究形成鲜明的对照是国内对这方面进行研究较少。
根据本人收集的资料来看，只有高振江[10]等利用射流冲击加热技术对谷物等进行了试验研究，并取得了很好的成绩。
在食品加工中特别是利用热管节能应用研究未见报道。
