钳形接地电阻仪与传统接地电阻表的区别
钳形接地电阻表
FS3043钳形接地电阻表
钳形接地电阻表是一种手持式的接地测量仪。
仪器配备有测试所必需的附件。
操作简单、直观，操作者只需要阅读说明书而不必参加专门的培训就能够操作。
一、特点
1.双钳法/地桩法双重测量方式:
适合任意接地场所，多点或单点接地，都可正常测试。
2.抗干扰能力强:
自产生高频电流，从而过滤市电中50Hz、100Hz等谐波干扰电流，即使在500KV变电站环境下，也能精确测量。
3.测量范围广、分辨率高:
量程从0.01Ω~1000Ω，分辨率0.01Ω，对0.7Ω以下接地电阻，也能准确测量。
二、技术指标
☆接地电阻测量范围：
双钳法：0.01Ω～1000Ω
地桩法：0.01Ω～1000Ω
☆误差:
双钳法：±2%±2个字
地桩法：±1.5%±2个字
☆最小分辨率：0.01Ω
☆钳口尺寸：Φ50mm
☆存储容量：200组数据
☆工作温度：0ºC ～ + 50°C
☆电源：8节5号镍氢充电电池或普通AA电池☆重量：0.8Kg(含电池)
☆尺寸：265mm×130mm×65mm
三、仪器别称
双钳法，地桩接地电阻测试仪。
钳形接地电阻测试仪
钳形接地电阻测试仪
钳形接地电阻测试仪（Clamp Ground Resistance Tester）是一种用于测量接地电阻的便携式测试设备。
它采用非接触式的测试方式，通过将测试夹具钳形放置在地线或接地回路上，读取并显示接地电阻值。
以下是钳形接地电阻测试仪的几个关键特点和使用方法：
1.非接触式测量：钳形接地电阻测试仪可以通过夹具钳形进
行非接触式测量，无需断开接地线或电路的连接。
2.快速且安全：相比传统的接地测试方法，钳形接地电阻测
试仪提供了快速、方便且安全的测试解决方案。
它可以避免电流通过人体，降低测试的风险。
3.大范围测量：钳形接地电阻测试仪通常能够覆盖较广的测
量范围，从几欧姆到几千欧姆不等，以适应不同类型的接地系统。
4.精确度和可靠性：这些测试仪器通常具有良好的精确度和
稳定性，能够提供准确的接地电阻测量结果。
5.数据记录和分析：一些钳形接地电阻测试仪具备数据记录
和分析功能，可以存储多组测量数据，并可通过USB或蓝牙等方式传输到计算机进行进一步分析。
★使用钳形接地电阻测试仪时，通常需要按照设备的使用说明进行操作。
一般步骤包括：选择合适的测量范围、打开测试仪器、将夹具钳形放置在接地线上，触发测量并读取显示的接地电阻值。
需确保测试环境安全，并遵循相关的安全操作规程。
★钳形接地电阻测试仪广泛应用于建筑物、电力系统、工业设备等领域中的接地系统测试和维护，以确保接地系统的良好性能和安全运行。
钳形接地电阻测量方式及测量原理
钳形接地电阻测量方式及测量原理一、接地电阻测试仪的发展历程和正确选用接地电阻测量方式及测量原理前言接地电阻测试仪是检验、测量接地电阻的常用仪表，也是电气安全检查与接地工程竣工验收不可缺少的工具，广泛应用于电力、铁路、交通、部队、电信、金融、化工、气象等领域的电气设备接地测量及传输线路的接地测量等等。
近年来由于计算机技术的飞速发展，接地电阻测试仪也渗透了大量的微处理器技术，其测量功能，内容与精度是一般仪器所不能相比的。
二、接地电阻测试仪的发展里程最初人们对接地电阻的测量是用伏安法，这种试验是非常原始的。
下图是用安培计、伏特计的测量方法。
在测定电阻时须先估计电流的大小，选出适当截面的绝缘导线，在预备试验时可利用可变电阻R调整电流，当正式测定时，则将可变电阻短路，由安培计和伏特计所得的数值可以算出接地电阻。
R地=U接地体/I入地式中U接地体──接地极电压I入地──入地电流伏安法测量地阻有明显的不足之处，第一：繁琐、工作量大。
试验时，接地棒距离地极为20～50米，而辅助接地距离接地点40～100米。
另外受外界干扰影响极大，在强电压区域内有时无法测量。
五六十年代苏联的E型摇表测量取代了伏安法测量。
由于携带方便，又是手摇发电机，工作量比伏安法小。
七十年代国产接地电阻测试仪问世，无论在测量范围、分度值、准确性还是结构、体积、重量，都要胜于"E"型摇表。
因此，相当一段时间内接地电阻仪都以手摇表为典型仪器。
手摇式表在使用时，应将设备自身接地体与设备断开，以避免接地体影响测量的准确性。
上述仪器由于手摇发电机的关系，精度都很差。
八十年代数字接地电阻测试仪的投入使用给接地电阻测试带来了生机，虽然测试的接线方法同手摇表没什么两样，但是其稳定性远比摇表指针式高得多。
在此基础上又出现了一种数字式接地电阻测试仪，测试时采用两线法在线测量，不必打辅助接地桩，把水管、暖气管道或交流电插座的零线做为辅助接地，能测量接地电阻、土壤电阻率、交流电压等指标，并有自动补偿功能，不仅提高了测量精度，还具有防误操作、智能提示等功能。
钳形接地电阻测量仪与传统接地电阻测量仪在 测量储罐接地电阻时的应用
钳形接地电阻测量仪与传统接地电阻测量仪在测量储罐接地电阻时的应用摘要：在石油库中，储罐内存储的大多是易燃易爆的石油化工品，雷电极易引发储罐内石油化工产品的爆炸起火，因此，防雷电是石油库中的一项重要工作。
保证储罐具有良好的接地是储罐防雷电的重要技术措施，根据GB 50074-2014?《石油库设计规范》中14.2的防雷要求,钢储罐必须做防雷接地，且接地点不应少于2处,钢储罐接地点沿储罐周长的间距，不宜大于30m，接地电阻不宜大于10Ω。
为保证接地电阻合格有效，库区每年应对接地电阻检测两次，其中雷雨季节到来之前必须测定一次。
测量接地电阻时会用到各种接地电阻测量仪，本文将分析两类常用接地电阻测量仪在实用应用中的优缺点。
关键词：钢储罐；防雷接地；接地电阻；传统接地电阻测量仪；钳形接地电阻测量仪一、两类接地电阻测量仪的工作原理1．传统接地电阻测量仪手摇式接地电阻测量仪和数字式接地电阻测量仪都属于这类电阻测量仪，它们的工作原理和输出端钮相同，不同的是产生交变电流的方法、数据处理的手段和显示的形式。
数字式接地电阻测量仪与手摇式接地电阻测量仪相比，有不用人力做功产生测试电流，检测方法和数据处理技术先进，抗杂散电流干扰能力强，数字显示直观清晰，测量准确度高等优点。
数字式接地电阻测量仪逐步替换了手摇式接地电阻测量仪。
这种测量仪的端钮有三个和四个两种。
有四个端钮时，应将“P2”和“C2”短接后或分别接至被测接地体。
三端钮式测量仪的“P2”和“C2”已在内部短接，故只引出一个端钮“E”，测量时直接将“E”接至被测接地体即可。
端钮“P1”和“C1”分别接上电压辅助极和电流辅助极，辅助电极应按规定的距离和夹角插入地中，以构成电压和电流辅助电极。
工作原理如图1右侧所示：仪器产生一个交变电流的恒流源。
在测量接地电阻值时，恒流源从E端和C端向接地体和电流辅助极送入交变恒流，该电流在被测体上产生相应的交变电压值，仪器在E端和电压辅助极P端检测该交变电压值，数据经处理后，直接用数字显示被测接地体在所施加的交变电流下的电阻值。

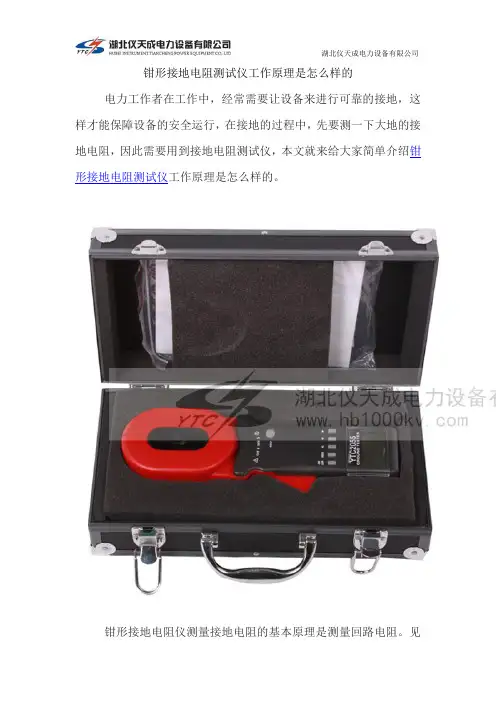

钳形接地电阻测试仪工作原理是怎么样的
钳形接地电阻测试仪工作原理是怎么样的
电力工作者在工作中，经常需要让设备来进行可靠的接地，这样才能保障设备的安全运行，在接地的过程中，先要测一下大地的接
钳形接地电阻仪测量接地电阻的基本原理是测量回路电阻。
见
下图。
钳表的钳口部分由电压线圈及电流线圈组成。
电压线圈提供激励信号，并在被测回路上感应一个电势E。
在电势E的作用下将在被测回路产生电流I。
钳表对E及I进行测量，并通过下面的公式即可得到被测电阻R。
R=E/I
C+型钳形接地电阻仪测量电流的基本原理与电流互感器的测量原理相同。
被测量导线的交流电流I，通过钳口的电流磁环及电流线圈产生一个感应电流I1，钳表对I1进行测量，通过下面的公式即可得到被测电流I。
虽然，从严格的接地理论来说，由于有所谓的“互电阻”的存在，R0并不是通常的电工学意义上的并联值（它会比电工学意义上的并联值稍大），但是，由于每一个杆塔的接地半球比起杆塔之间的距离要小得多，而且毕竟接地点数量很大，R0要比R1小得多。
因此，可以从工程角度有理由地假设R0=0。
这样，我们所测的电阻就应该是R1了。
钳形接地电阻测试仪的工作原理，其实非常简单，电力工作者都需要熟练掌握，以便在以后的工作中顺利使用该设备。
接地电阻测试仪校准方法
接地电阻测试仪校准方法汇卓电力是一家专业研发生产接地电阻测试仪的厂家，本公司生产的接地电阻测试仪设备在行业内都广受好评，以打造最具权威的“接地电阻测试仪“高压设备供应商而努力。
接地电阻测试仪校准2.1模拟接地电阻表模拟接地测试仪中，ZC- S型接地电阻为典型代表，主要包括两种不同型号的产品，在实际应用中大多将P2 和C2 端进行有序连接，与三各接线端钮“E”端状态相一致。
在对 ZC- S接地电阻表进行校准的过程中，在明确接地电阻表检定装置后，依据校准点对刻度盘数和倍率数进行科学化设置，确保摇把以标准转速转动，适度调节接地电阻表检定装置上的盘电阻，待被校准接地电阻表上检流计显示零后，观察检定装置上的电阻值，该数值为接地电阻表的实际测量值。
2.2数字接地电阻测试仪根据数字接地电阻测试仪，具有二线法、三线法和四线法测量方法的功能，对其进行校准时也应分二线、三线和四线方式分别实施。
图 1 是对数字接地电阻测试仪进行四线方式校准时的接线图，将图中的 E 与 ES连线断开，即变为三线方式校准时的接线图，该仪器没有二线法测量法。
如图 2 所示，利用 Fluke 5320A 多功能电气测试仪校准器校准F1uke1653 A 多功能安装测试仪接线图，其执行校准过程是:a.按图 7 将Fluke 1653A 与 Fluke5320A 连接;b. 按 5320A 上的 LOS 功能键;c.按Mode 功能键，然后，用光标键或旋钮，使 Resistance4- wi，突出地显示出来，并按 Select 功能键或按入旋钮将其选定;d.在显示屏的输出区，查明4- Wire 已经显示。
如果没有显示，则请按MODE 功能键并按照上面第3步中的说明，选择Resistance4- Wire;e. 调节输出值到希望的电阻值;f.按OPER 功能键，电阻被施加到输出端子上，将1653A上的读数与5320A显示屏上的标准值进行计算即得到测量误差。
钳形接地电阻测试仪使用说明
钳形接地电阻测试仪说明钳形接地电阻仪在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速、使用简便。
钳形接地电阻仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。
钳形接地电阻仪有长钳口及圆钳口之分。
我们实验室的长钳口特别适宜于扁钢接地的场合。
电力系统的应用⑴．输电线路杆塔接地电阻的测量⑵．变压器中性点接地电阻的测量⑶．发电厂变电所的应用钳形接地电阻测试仪操作方法开机与自检开机前，扣压扳机一两次，确保钳口闭合良好。
按on/off键，进入开机状态，首先自动测试液晶显示器，其符号全部显示。
然后开始自检，自检过程中依次显示"CAL6, AL5,CAL4"""CALO, OW"（或不显示）。
当“OLΩ出现后，自检完成，自动进人电阻测量模式。
如果开机出错，会显示“Er”符号，需重启。
自检过程中，不要扣压扳机，不能张开钳口，不能钳任何导线。
自检过程中，要保持钳表的自然静止状态，不能翻转钳表，不能对钳口施加外力，否则不能保证测量的准确度。
如果开机自检后未出现OL，而是显示一个较大的阻值。
但用测试环检测时，仍能给出正确的结果，这说明钳表仅在测大阻值时有较大误差，而在测小阻值时仍保持原有准确度。
接地电阻测量开机自检完成后，显示“OL'即可进行电阻测量。
此时，扣压扳机，打开钳口，钳住待测回路，读取电阻值。
若认为有必要，用随机的测试环检验一下。
其显示值应该与测试环上的标称值一致（5.0—5.2Ω为正常）。
按键功能Hold键：锁定和存储数据。
存满99组后，“Men”字样闪烁。
Men键：查看存储数据数据，左右箭头可翻页（最多存储99组，不可手动删除）。
Al键：短按为开启或关闭报警功能。
长按3秒，进入设定报警值状态，Al键切换数位，左右键调整该位数值大小。
设定后，再次长按，设定完成。
钳形接地电阻测试仪参数及使用方法
双钳法测量电阻，此方法的优点在于：一是操作简单。
可以在不断开待测设备电源，在其正常工作时进行测试，不必插入测量探头，也不必将被测电极分开，只需要双钳夹着接地导体就可以测出其接地电阻。
二是精度高。
其精度可以达到0.01Ω。
三是抗干扰能力强。
可以滤出各种工频谐波。
四是可以作为打地桩方式的补充。
在很多条件下（如房屋密集或铺满水泥的地区），很难甚至不可能采用打桩的方式对接地电阻进行测量，使用双钳口测试原理，可以不用打接地桩进行测量。
该测量原理的唯一的不足是：不能够直接对单点接地系统的测量。
在单点接地系统中应慎用钳形地阻表。
其测量原理简述如下：本仪表配有两个钳口：电压钳和电流钳。
电压钳在被测回路中激励出一个感应电势E，并在被测回路产生电流I，仪表通过电流钳可以测得I值。
通过对E、I的测量，由欧姆定律：R=E/I，即可求得R的值。
多极并联接地电阻的测量对多点接地系统（例如输电系统杆塔接地、通信电缆接地系统、某些建筑物等），它们通过架空地线（通信电缆的屏蔽层）连接，组成了接地系统。
当用钳表将两个钳口钳入被测接地线上，两个钳口的间距为30cm左右，发射钳夹插入“发射”航插孔，接收钳夹插入“接收”航插孔，两航插孔不可互换。
则RT =Rx+ R0其中：RT：仪表测量出的值Rx：待测接地电阻R0：所有其它杆塔的接地电阻并联后的等效电阻。
虽然，从严格的接地理论来说，由于有所谓的“互电阻”的存在，R0并不是通常的电工学意义上的并联值（它会比电工学意义上的并联值稍大），但是，由于每一个杆塔的接地半球比起杆塔之间的距离要小得多，而且毕竟接地点数量很大，R0要比R1小得多。
因此，可以从工程角度有理由地假设R0=0。
这样，我们所测的电阻就应该是RX了，即RT≈Rx。
多次不同环境、不同场合下与传统方法进行对比试验，证明上述假设是完全合理的。
非接触测量法（即双钳法）是一种先进的测量技术，具有诸多优点。
不过，测试仪测得的电阻是包括被测接地电阻在内的整个回路的电阻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接地电阻测试仪的测量日益广泛和重要，目前接地电阻的测量方法主要有两种：传统的接地电阻表；新型的钳形接地电阻仪。
下面就两种接地电阻测量方法的应用进行分析。
1. 操作方法
接地电阻表必须将接地线解扣及打辅助接地针。
即将被测的接地极从接地系统中分离，且须将电压极与电流极按规定的距离打入土壤中作为辅助电极才能进行测量。
操作较复杂费力。
钳形接地电阻仪是非接触测量，只须将钳表的钳口钳住被测接地线，即可从钳表的液晶屏上读出接地电阻值。
操作非常简便。
2. 测量的准确度
接地电阻表的准确度取决于辅助电极之间的位置，以及它们与接地极之间的相对位置。
如果辅助电极的位置受到限制，不能符合计算值，则会带来所谓布极误差。
对于同一个接地极，不同的辅助电极位置，可能会使测量结果有一定程度的分散性。
而这种分散性会降低测量结果的可信性。
共立钳形接地电阻仪不用辅助电极，不存在布极误差，重复测试时，结果的一致性好。
3. 测试的环境
接地电阻表采用电压-电流法，必须打入两个有相对位置要求的辅助接地极，因此测试点附近要有满足位置要求的土壤。
钳形接地电阻测试仪测量的是回路电阻值，因此被测的接地极必须形成回路，对于单点接地它是不能直接测量的。
4. 钳形接地电阻仪的其它应用
在许多环境中(例如地下室内或楼层上的机房、避雷针、电梯、加油站、被混凝土覆盖的接地体、以及无法从系统中分离的接地体等等)，使用传统的接地电阻表测量接地电阻是非常困难的。
虽然它们也是单点接地，但如果现场有可利用的接地体钳表就可以测算出它们的接地电阻，在测试中无需断开接地极与系统的连接（祥见使用手册）。
福禄克钳形接地电阻仪能测量出用传统方法无法测量的接地故障。
例如在某个接地系统，它们的接地极的接地电阻值是合格的，但接地极到防雷带、或接地架空线间的连接线可能使用日久后接触电阻过大甚至断路，尽管其接地极的接地电阻合格，但接地系统是不合格的。
5. 对同一接地极，两种仪表测量结果差异较大时，请注意如下问题：
1）用传统接地电阻表测试时，接地引下线是否解扣了（即被测接地极与接地系统是否脱离了）。
如未解扣，摇表测量的阻值是接地系统所有接地电阻的并联值，该并联值比接地极的接地电阻小很多，而且是没有什么意义的。
2）国家标准GL/T621-1997《交流电气装置的接地》规定：“接地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。
”一般情况下传统接地电阻表只能测量接
地极的对地电阻，而无法测量接地线的电阻。
而钳表测量的接地电阻是接地极的对地电阻以及接地线电阻的总和，完全满足国家标准的要求。
3）如果接地系统只有几个接地极，用钳表测量会有一些误差，一般会偏大一些。
如果想得到准确的接地电阻值，可采用《有限点接地系统解算程序》进行解算。
综上所述，万用接地电阻的两种测量方法都是有条件限制的，两者各有优缺点不能互相取代。
用户应根据被测接地极的系统结构和环境来确定测量方法，才能得到可信的测量结果。
