冷库机组配置表
冷库制冷量简单的计算公式及两器的配置
冷库制冷量简单的计算公式及两器的配置体积（升）×升温度数÷升温时间（分钟）×60÷0.86（系数）=（W）体积（吨或立方米）×升温度数÷升温时间（小时）÷0.86（系数）=（KW）1、如60立方米的库房，需要制冷温度-18℃，不考虑其它因素，需要用10P压缩机的制冷量（并计算出每立方需要多大的制冷量）。
2、风冷式冷凝器换热面积的计算：制冷量+压缩机电机功率÷（200~250）㎡3、水冷式冷凝器与风冷式冷凝器的比例一般为：1:15，如风冷式冷凝器为300㎡，水冷式冷凝器则为：300÷15=20㎡。
冷却水质差可适当缩小比例至1:10左右。
4、如60立方米的库房，库温-18℃，风冷式蒸发器（冷风机）的配比一般以压缩机的制冷功率相近。
5、如60立方米的库房，库温-18℃，蒸发器采用吊顶铝排，按库房底面积的两倍配置即可（即库房底面积X2）。
6、如60立方米的库房，库温-18℃，蒸发器至少要分2路（2组），每组（路）的热力膨胀阀阀芯比压缩机的匹数小一号配置。
膨胀阀的配置是根据压缩机的制冷量确定的，无需放大20%。
7、铝排蒸发器，应该按照库房容积的大小（即制冷量的大小）分组安装，一般3~5P制冷量为一组。
膨胀阀则按蒸发组配置。
8、铝排蒸发面积固定不变，只增大压缩机，虽然单位制冷量增大了，换热速度加快了，但整体换热量是根据蒸发面积进行的，不可能就能因此变成速冻库。
无论何种品牌的压缩机组的选型，都是根据冷库的蒸发温度、冷库有效工作容积来确定，另外还要参考冷冻/冷藏物品的冷凝温度、入库量、货物进出库频率等参数。
通常高温活动冷库制冷量计算公式为：冷库容积×90×1.16+正偏差，正偏差量根据冷冻或冷藏物品的冷凝温度、入库量、货物进出库频率确定，范围在100-400W之间。
中温活动冷库制冷量计算公式为：冷库容积×95×1.16+正偏差，正偏差量范围在200-600W之间。
冷水机组配置表2012年3月版
水冷螺杆式冷水机组（满液式）主要原材料配置表注：以下部分不对外提供，只供内部使用，选型时由营销中心负责对外说明。
1本配置表与水冷式冷水机组DA201109版样本中对应的满液式机组配合使用。
2.RSL***M系列水（地）源热泵机组可借用该配置表，但压缩机仅限于选用莱富康品牌。
3.如用户订单中对应压缩机品牌和PLC控制器品牌未指定，则由制造部PMC课结合生产情况按上表确定。
水冷螺杆式冷水机组（干式）主要原材料配置表注：以下部分不对外提供，只供内部使用，选型时由营销中心负责对外说明。
1.RSL***系列水（地）源热泵机组可借用该配置表，但压缩机仅限选用莱富康品牌。
2.如用户订单中对应压缩机品牌未指定，则由制造部PMC课结合生产情况按上表确定。
3.PLC控制器默认选用DELTA，若需实现网络控制，请选用西门子控制器。
水冷涡旋式冷水机组主要原材料配置表注：以下部分不对外提供，只供内部使用，选型时由营销中心负责对外说明。
1.RSW***系列水（地）源热泵机组可借用该配置表。
离心式冷水机组主要原材料配置表污水源热泵机组主要原材料配置表注：以下部分不对外提供，只供内部使用，选型时由营销中心负责对外说明。
1本配置表与污水源热泵机组DA201109版（或更新的版本）样本中对应的污水源热泵机组配合使用。
2.压缩机的配置请严格按照本配置表要求，不接受用户对压缩机超出本配置表的要求。
C系列风冷螺杆式冷水（热泵）机组主要原材料配置表1.如果定单没指定，由制造部PMC课按上表确定。
风冷涡旋式冷水（热泵）机组主要原材料配置表注：以下部分不对外提供，只供内部使用，选型时由营销中心负责对外说明。
1.压缩机配置选择：标准配置为“日本SANYO”（产地：大连）；也可选用“谷轮COPELAND”（产地: 苏州），或“百福马Performer”（产地：天津）；若无品牌要求，公司业务部将根据公司规定选择可用品牌。
2.控制器配置选择：机组标准微电脑控制器（单片机）品牌为“常州宏昇”。
冷库的估算配置总结
冷库的估算配置总结（一般取库高2.5m）高温库：（0~5）冷库所需制冷量=冷库容积*120W -机组制冷量=冷库所需制冷量-冷库蒸发器面积=冷库所需制冷量*1.1倍-中低温：（~15-~18）冷库所需制冷量=冷库容积*150~300W -机组制冷量=冷库所需制冷量-冷库蒸发器面积=冷库所需制冷量*1.3~1.5排管蒸发面积=冷库面积*1.1~1.5倍-低温冻结库：（~23-~30) 冷库所需制冷量=冷库容积*300~400W -机组制冷量=冷库所需制冷量*1.5~1.8 -冷库蒸发器面积=冷库所需制冷量除以90~100W -排管蒸发面积=冷库面积*4~5倍，-注：（大库取小值，小库取大值一般压缩机每匹可带高温时10~15立方左右，中温时可带8~10立方左右，冻结时可带4~6立方左右-压缩机每匹可带冷风机面积高温时16平方左右，中温时可带12平方左右，冻结时可带8平方左右–如果是100平方以下的小库，一般经验是高温库250W/m²来配冷，但是这个库高不能超过4米。
如果是低温库最好用120W/m³来配冷，这个立方哦，不要和上面的平方搞混了冷库门安装步骤及注意事项1、检测门洞与门尺寸是否相符，门洞地面与滑道平行，门洞地面必须水平，不应有凹凸现象。
2、塑料门口内表面硬平直，不得有扭曲，内可敷电热带。
3、滑道安装：出厂前滑道和托架已固定。
现场安装时要求：所有托架在同一个平面，水平方向与地面一致。
4、下轨板与下轨座关门时压紧应适中，尽量减少摩擦，保持轻快自如。
5、机械转动出厂已调试完毕，现场安装首先将库门关到位，然后用调节螺杆拉紧钢丝绳后用T型螺钉紧固，牵引块与库门牵引架连接，再用螺栓压紧钢丝绳即可。
6、两端设行程开关，中间挡块随时可调，准确到位。
7、安装时螺钉不能松动，牢固可靠，并经常检查，当发现零件损坏时应及时更换。
8、下轨座必须安装在水平地面上，牢固且不准松动，否则会导致开、关门不畅。
乙二醇冷库机组技术参数
一．基本信息：
1.机组性质：乙二醇风冷冷水机组。
2.机组配置：2台40匹独立机组（比泽尔压缩机），制冷剂r22；冷凝器2台，每台3个风
扇，每台风扇1kw；
3.控制系统：一个控制系统控制2台机组，只控制机组无需控制冷风机。
4.水系统控制温度：-10度正负2度，或-15度正负2度
二．控制系统：
1.冬季运行：要保障机组冷媒压力，控制机组冷凝器风扇运行各数来控制冷媒压力。
尽量
避免冷凝风机频繁启停。
2.冷量控制：系统自动判断所需冷量，选择一台机组启动或两台机组启动。
3.保护装置：低压保护，高压保护，油压保护，过流保护，缺项保护，水流保护，低水温
保护，水箱水位报警。
4.运行时间：控制系统自动平衡机组运行时间
三．控制器件
1.控制器件包括：压缩机、水泵、冷凝风机、水箱。
2.水泵控制：共两个水泵一主一备，主水泵损坏后备水泵自动开。
水泵25立方米/每小时
四.其它事项：
1.报警装置：声光报警显示；
2.急停装置：控制箱上有急停装置；
3.控制系统：plc及plc触摸屏；
4.控制箱进出线：上进上出。
5.电源要求：三相五线制；。

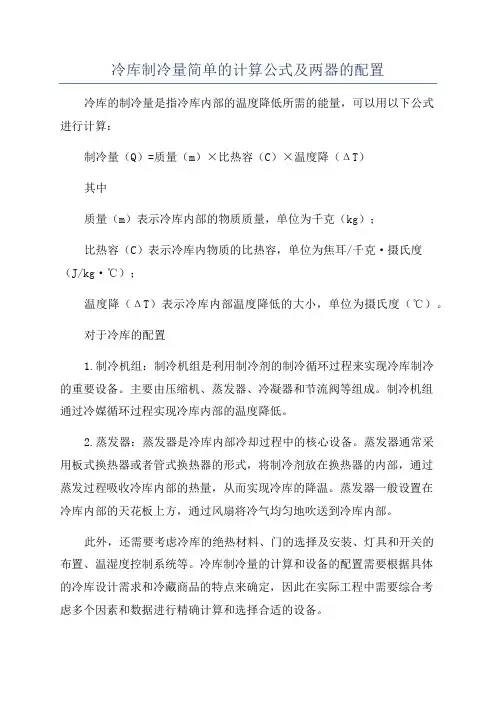

冷库制冷量简单的计算公式及两器的配置
冷库制冷量简单的计算公式及两器的配置冷库的制冷量是指冷库内部的温度降低所需的能量，可以用以下公式
进行计算：
制冷量（Q）=质量（m）×比热容（C）×温度降（ΔT）
其中
质量（m）表示冷库内部的物质质量，单位为千克（kg）；
比热容（C）表示冷库内物质的比热容，单位为焦耳/千克·摄氏度
（J/kg·℃）；
温度降（ΔT）表示冷库内部温度降低的大小，单位为摄氏度（℃）。
对于冷库的配置
1.制冷机组：制冷机组是利用制冷剂的制冷循环过程来实现冷库制冷
的重要设备。
主要由压缩机、蒸发器、冷凝器和节流阀等组成。
制冷机组
通过冷媒循环过程实现冷库内部的温度降低。
2.蒸发器：蒸发器是冷库内部冷却过程中的核心设备。
蒸发器通常采
用板式换热器或者管式换热器的形式，将制冷剂放在换热器的内部，通过
蒸发过程吸收冷库内部的热量，从而实现冷库的降温。
蒸发器一般设置在
冷库内部的天花板上方，通过风扇将冷气均匀地吹送到冷库内部。
此外，还需要考虑冷库的绝热材料、门的选择及安装、灯具和开关的
布置、温湿度控制系统等。
冷库制冷量的计算和设备的配置需要根据具体
的冷库设计需求和冷藏商品的特点来确定，因此在实际工程中需要综合考
虑多个因素和数据进行精确计算和选择合适的设备。
冷库机组配置表
装配式冷库机组、蒸发器、库体配置选型表一、冷藏库（-10 ℃ / -18 ℃）双面彩钢聚氨脂库板（150mm ）容积机组（半封）机组（全封）普通冷风机10/18 3HP 3/4HP DD1220/30 4HP 5HP DD2240/50 5HP DD3060/80 8HP 10HP DD60 90/100 10HP 15HP DD80130/150 15HP 20HP DD120200 20HP 25HP DD160 400 35HP 40HP DD180600 50HP 60HP DD210 800 60HP 70HP DD240二、保鲜库（库温-5℃ /5 ℃）双面彩钢聚氨脂库板（100mm ）容积机组（半封）机组（全封）普通冷风机10/18 3HP 3HP DL10 20/30 3HP 4HP DL15 40/50 4HP 5HP DL25 60/80 5HP DL40/55 90/150 8HP 10HP DL80 200 10HP 15HP DL105400 20HP 25HP DL60600 30HP 35HP DL210800 40HP 45HP DL250秀海通亚制冷工程专业冷库设计、冷库建造、冷库安装各类大型冷库、中小型低温冷藏、物流冷库、冷冻速冻、果蔬保鲜等工程，各类食品（果蔬、禽肉蛋）冷库、医药冷库（试剂、血液、药品）、农产品保鲜冷库、电子生物、低温实验室等冷库设备工程。
冷库项目服务流程：1、由用压缩机户提供安装冷库建造房间的尺寸(长宽高)。
并说明打算存放的物品和冷库内所要达到的温度。
2、我们根据你的要求，为你设计冷库建造方案(供您参考)，并预算出冷库的总造价。
3、双方协商修改冷库建造方案和总造价。
有必要的话，我厂派技术员现场考查，最终确定冷库的建造方案。
4、双方签定合同，确认冷库建造的技术参数、生产周期、安装周期、交户使用期和货款的承付方式。
5、我们按要求生产。
6、运输。
冷库设备清单简单配置参考
冷库设备的设计与配置本文由（雪尚制冷：专业的冷库铝排蒸发器生产厂家，新型专利结构铝排管，最大程度提高换热效率，电化霜部分延长使用寿命至20年，电热功率0损耗！相关产品信息或疑问请致电咨询。
)收集装配式冷库机组、蒸发器、库体配置选型表一、冷藏库（ -10 ℃ / -18 ℃）双面彩钢聚氨脂库板（ 150mm ）容积（立方）机组（半封）机组（全封）普通冷风机10/18 3HP 3/4HP DD1220/30 4HP 5HP DD2240/50 5HP 6.5HP DD3060/80 8HP 10HP DD6090/100 10HP 15HP DD80130/150 15HP 20HP DD120200 20HP 25HP DD160400 35HP 40HP DD180600 50HP 60HP DD210800 60HP 70HP DD240二、保鲜库（库温 -5℃ /5 ℃）双面彩钢聚氨脂库板（ 100mm ）容积（立方）机组（半封）机组（全封）普通冷风机10/18 3HP 3HP DL1020/30 3HP 4HP DL1540/50 4HP 5HP DL2560/80 5HP 6.5HP DL40/5590/150 8HP 10HP DL80200 10HP 15HP DL105400 20HP 25HP DDL60600 30HP 35HP DL210800 40HP 45HP DL250一，冷库的类型1，按温度分：A，高温冷库（±5℃）：适合果品蔬菜类保鲜；B，中温冷库（-10℃/-18℃）：适合冻结后的食品冷藏；C，低温冷库（-20℃/-23℃）：适合冻结后的水产、禽肉类食品的冷藏；D，冻结(速冻）冷库（－23℃以下）：适合在鲜品冷藏前的快速冻结；二，冷库的结构及主要设备1，保温材料及防潮层A，库板：预先生产的，具有定做长度、标准的宽度和厚度，可根据库体安装的需要选择。
高、中温冷库一般选用10厘米厚的板块，低温库及冻结库一般选用12厘米或15厘米厚的板块；B，聚氨脂喷涂发泡材料：该材料通过直接喷涂于仓库中，形成不吸水，隔热性较好的聚氨脂板，但成本较高。
冷库机组配置表
装配式冷库机组、蒸发器、库体配置选型表一、冷藏库（ -10 ℃ / -18 ℃）双面彩钢聚氨脂库板（ 150mm ）容积机组（半封）机组（全封）普通冷风机10/18 3HP 3/4HP DD1220/30 4HP 5HP DD2240/50 5HP 6.5HP DD3060/80 8HP 10HP DD6090/100 10HP 15HP DD80130/150 15HP 20HP DD120200 20HP 25HP DD160400 35HP 40HP DD180600 50HP 60HP DD210800 60HP 70HP DD240二、保鲜库（库温 -5℃ /5 ℃）双面彩钢聚氨脂库板（ 100mm ）容积机组（半封）机组（全封）普通冷风机10/18 3HP 3HP DL1020/30 3HP 4HP DL1540/50 4HP 5HP DL2560/80 5HP 6.5HP DL40/5590/150 8HP 10HP DL80200 10HP 15HP DL105400 20HP 25HP DL60600 30HP 35HP DL210800 40HP 45HP DL250秀海通亚制冷工程专业冷库设计、冷库建造、冷库安装各类大型冷库、中小型低温冷藏、物流冷库、冷冻速冻、果蔬保鲜等工程，各类食品（果蔬、禽肉蛋）冷库、医药冷库（试剂、血液、药品）、农产品保鲜冷库、电子生物、低温实验室等冷库设备工程。
冷库项目服务流程：1、由用压缩机/户提供安装冷库建造房间的尺寸(长宽高)。
并说明打算存放的物品和冷库内所要达到的温度。
2、我们根据你的要求，为你设计冷库建造方案(供您参考)，并预算出冷库的总造价。
3、双方协商修改冷库建造方案和总造价。
有必要的话，我厂派技术员现场考查，最终确定冷库的建造方案。
4、双方签定合同，确认冷库建造的技术参数、生产周期、安装周期、交户使用期和货款的承付方式。
5、我们按要求生产。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
'.
装配式冷库机组、蒸发器、库体配置选型表
一、冷藏库（-10 ℃ / -18 ℃）双面彩钢聚氨脂库板（150mm ）
容积机组（半封）机组（全封）普通冷风机
10/18 3HP 3/4HP DD12
20/30 4HP 5HP DD22
40/50 5HP 6.5HP DD30
60/80 8HP 10HP DD60 90/100 10HP 15HP DD80
130/150 15HP 20HP DD120
200 20HP 25HP DD160 400 35HP 40HP DD180
600 50HP 60HP DD210 800 60HP 70HP DD240
二、保鲜库（库温-5℃ /5 ℃）双面彩钢聚氨脂库板（100mm ）
容积机组（半封）机组（全封）普通冷风机
10/18 3HP 3HP DL10 20/30 3HP 4HP DL15 40/50 4HP 5HP DL25 60/80 5HP 6.5HP DL40/55
90/150 8HP 10HP DL80 200 10HP 15HP DL105
400 20HP 25HP DL60
600 30HP 35HP DL210
800 40HP 45HP DL250
秀海通亚制冷工程专业冷库设计、冷库建造、冷库安装各类大型冷库、中小型低温冷藏、物流冷库、冷冻速冻、果蔬保鲜等工程，各类食品（果蔬、禽肉蛋）冷库、医药冷库（试剂、血液、药品）、农产品保鲜冷库、电子生物、低温实验室等冷库设备工程。
冷库项目服务流程：
1、由用压缩机户提供安装冷库建造房间的尺寸(长宽高)。
并说明打算存放的物品和冷库内所要达到的温度。
2、我们根据你的要求，为你设计冷库建造方案(供您参考)，并预算出冷库的总造价。
3、双方协商修改冷库建造方案和总造价。
有必要的话，我厂派技术员现场考查，最终确定冷库的建造方案。
4、双方签定合同，确认冷库建造的技术参数、生产周期、安装周期、交户使用期和货款的承付方式。
5、我们按要求生产。
6、运输。
