上海市_维修电工_三级_2013年 03月_V4.0 最新版_操作技能鉴定_4.2.5试题单

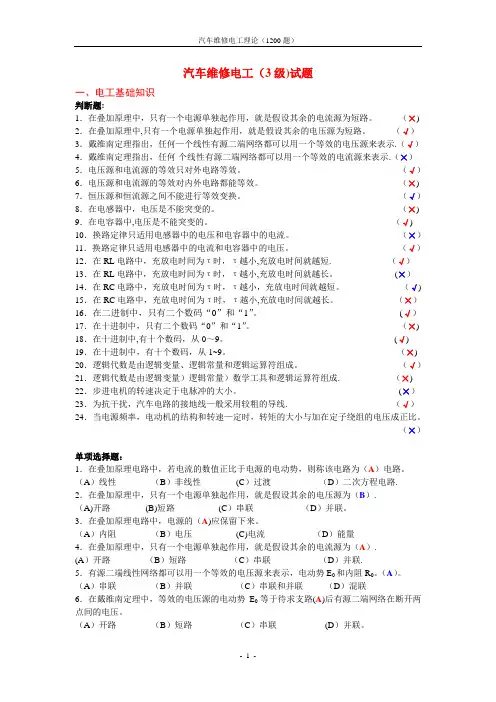

上海市——汽车维修电工(三级)理论题库
汽车维修电工（3级)试题一、电工基础知识判断题:1．在叠加原理中，只有一个电源单独起作用，就是假设其余的电流源为短路。
（×) 2．在叠加原理中,只有一个电源单独起作用，就是假设其余的电压源为短路。
（√）3．戴维南定理指出，任何—个线性有源二端网络都可以用一个等效的电压源来表示.（√）4．戴维南定理指出，任何-个线性有源二端网络都可以用一个等效的电流源来表示.（×）5．电压源和电流源的等效只对外电路等效。
（√）6．电压源和电流源的等效对内外电路都能等效。
（×) 7．恒压源和恒流源之间不能进行等效变换。
（√）8．在电感器中，电压是不能突变的。
（×) 9．在电容器中,电压是不能突变的。
（√) 10．换路定律只适用电感器中的电压和电容器中的电流。
（×）11．换路定律只适用电感器中的电流和电容器中的电压。
（√）12．在RL电路中，充放电时间为τ时，τ越小,充放电时间就越短. （√）13．在RL电路中，充放电时间为τ时，τ越小,充放电时间就越长。
(×）14．在RC电路中，充放电时间为τ时，τ越小，充放电时间就越短。
（√) 15．在RC电路中，充放电时间为τ时，τ越小,充放电时间就越长。
（×）16．在二进制中，只有二个数码“0”和“1”。
(√）17．在十进制中，只有二个数码“0”和“1”。
（×) 18．在十进制中,有十个数码，从0～9。
(√) 19．在十进制中，有十个数码，从1~9。
（×) 20．逻辑代数是由逻辑变量、逻辑常量和逻辑运算符组成。
（√）21．逻辑代数是由逻辑变量）逻辑常量）数学工具和逻辑运算符组成. （×) 22．步进电机的转速决定于电脉冲的大小。
(×）23．为抗干扰，汽车电路的接地线—般采用较粗的导线. （√）24．当电源频率，电动机的结构和转速—定时，转矩的大小与加在定子绕组的电压成正比。

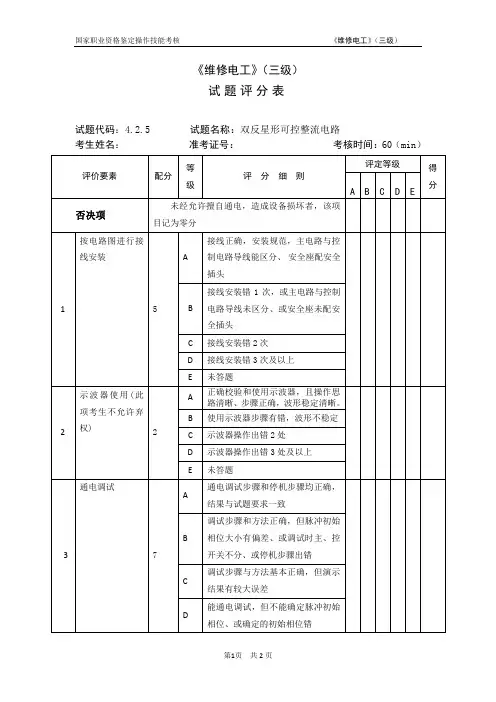

维修电工_3级_操作技能鉴定_4.2.5试题评分表
《维修电工》（三级）试题评分表试题代码：4.2.5 试题名称：双反星形可控整流电路考生姓名：准考证号：考核时间：60（min）评价要素配分等级评分细则评定等级得分AABB CDDEE否决项未经允许擅自通电，造成设备损坏者，该项目记为零分1按电路图进行接线安装5A接线正确，安装规范，主电路与控制电路导线能区分、安全座配安全插头B接线安装错1次，或主电路与控制电路导线未区分、或安全座未配安全插头C 接线安装错2次D 接线安装错3次及以上E 未答题2示波器使用(此项考生不允许弃权) 2A正确校验和使用示波器，且操作思路清晰、步骤正确，波形稳定清晰。
B 使用示波器步骤有错，波形不稳定C 示波器操作出错2处D 示波器操作出错3处及以上E 未答题3 通电调试7A通电调试步骤和停机步骤均正确，结果与试题要求一致B调试步骤和方法正确，但脉冲初始相位大小有偏差、或调试时主、控开关不分、或停机步骤出错C调试步骤与方法基本正确，但演示结果有较大误差D能通电调试，但不能确定脉冲初始相位、或确定的初始相位错E 未答题4 记录波形4A波形测绘正确，电源相序标号齐全且正确。
B某一波形图的电源相序不标或标错；或某一波形局部画错或漏画；或某一波形相位未对齐或有错C一个波形完全错误；或两个波形图局部有错D 两个波形及以上完全错误E 未答题5排除故障5A排除故障，且故障检查方法和故障原因分析均正确。
1B排除故障，故障检查方法正确，故障原因分析不够完整。
C能排除故障，故障检查方法基本正确，但故障原因分析不正确。
D不能排除故障或故障检查方法不正确，如在电路通电时采用导线短接或用万用表电阻挡测量等E 未答题6安全生产无事故发生2A 安全文明生产，符合操作规程B 未穿电工鞋CD未经允许擅自通电，但未造成设备损坏或在操作过程中烧断熔断器E 未答题合计配分25 合计得分考评员（签名）：等级A（优）B（良）C（及格）D（差）E(未答题) 比值 1.0 0.8 0.6 0.2 0“评价要素”得分＝配分×等级比值。

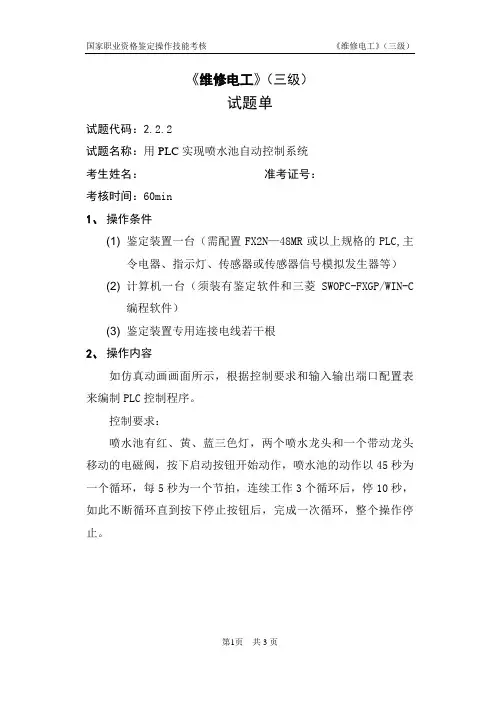

上海市_维修电工_三级_2013年 03月_V4.0 最新版_操作技能鉴定_2.2.2试题单
《维修电工》（三级）
试题单
试题代码：2.2.2
试题名称：用PLC实现喷水池自动控制系统
考生姓名：准考证号：
考核时间：60min
1、操作条件
(1) 鉴定装置一台（需配置FX2N—48MR或以上规格的PLC,主
令电器、指示灯、传感器或传感器信号模拟发生器等）
(2) 计算机一台（须装有鉴定软件和三菱SWOPC-FXGP/WIN-C
编程软件）
(3) 鉴定装置专用连接电线若干根
2、操作内容
如仿真动画画面所示，根据控制要求和输入输出端口配置表来编制PLC控制程序。
控制要求：
喷水池有红、黄、蓝三色灯，两个喷水龙头和一个带动龙头移动的电磁阀，按下启动按钮开始动作，喷水池的动作以45秒为一个循环，每5秒为一个节拍，连续工作3个循环后，停10秒，如此不断循环直到按下停止按钮后，完成一次循环，整个操作停止。
仿真动画
灯、喷水头和电磁阀的动作安排见状态表，状态表中该设备
有输出的节拍下显示灰色，无输出为空白。
输入端口配置表1
输出端口配置表2
(1) 根据控制要求画出控制流程图；
(2) 写出梯形图程序或语句表（考生自选其一）；
(3) 使用计算机软件进行程序输入；
(4) 下载程序并进行调试；
3、操作要求
(1) 画出正确的控制流程图；
(2) 写出梯形图程序或语句程序（考生自选其一）；
(3) 会使用计算机软件进行程序输入；
(4) 在鉴定装置上接线，用计算机软件模拟仿真进行调试；
(5) 未经允许擅自通电，造成设备损坏者该项目零分；。

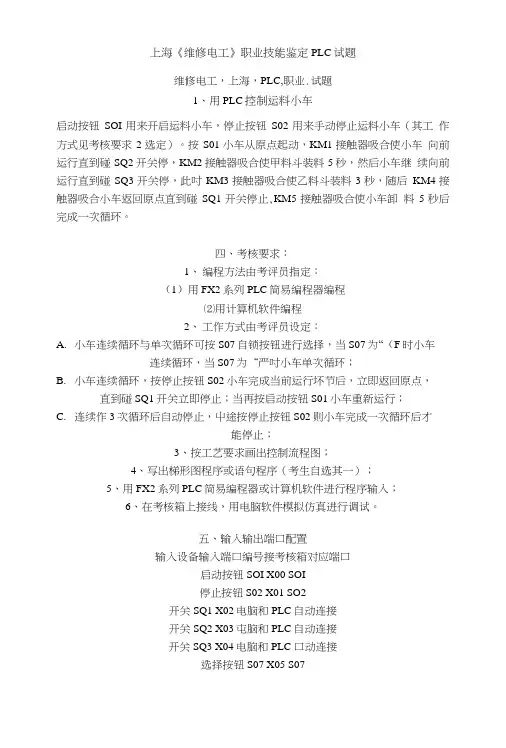

上海《维修电工》职业技能鉴定PLC试题.doc
上海《维修电工》职业技能鉴定PLC试题维修电工，上海，PLC,职业.试题1、用PLC控制运料小车启动按钮SOI用来开启运料小车，停止按钮S02用来手动停止运料小车（其工作方式见考核要求2选定）。
按S01小车从原点起动，KM1接触器吸合使小车向前运行直到碰SQ2开关停，KM2接触器吸合使甲料斗装料5秒，然后小车继续向前运行直到碰SQ3开关停，此吋KM3接触器吸合使乙料斗装料3秒，随后KM4接触器吸合小车返回原点直到碰SQ1开关停止,KM5接触器吸合使小车卸料5秒后完成一次循环。
四、考核要求：1、编程方法由考评员指定：（1）用FX2系列PLC简易编程器编程⑵用计算机软件编程2、工作方式由考评员设定：A.小车连续循环与单次循环可按S07自锁按钮进行选择，当S07为“（F时小车连续循环，当S07为“严吋小车单次循环；B.小车连续循环，按停止按钮S02小车完成当前运行坏节后，立即返回原点，直到碰SQ1开关立即停止；当再按启动按钮S01小车重新运行；C.连续作3次循环后自动停止，屮途按停止按钮S02则小车完成一次循环后才能停止；3、按工艺要求画出控制流程图；4、写出梯形图程序或语句程序（考生自选其一）；5、用FX2系列PLC简易编程器或计算机软件进行程序输入；6、在考核箱上接线，用电脑软件模拟仿真进行调试。
五、输入输出端口配置输入设备输入端口编号接考核箱对应端口启动按钮SOI X00 SOI停止按钮S02 X01 SO2开关SQ1 X02电脑和PLC自动连接开关SQ2 X03屯脑和PLC自动连接开关SQ3 X04电脑和PLC 口动连接选择按钮S07 X05 S07输出设备输出端口编号接考核箱对应端口向前接触器KM 1 YOO HOI甲卸料接触器KM2 Y01 H02乙卸料接触器KM3 Y02 H03向后接触器KM4 Y03 H04车卸料接触器KM5 Y04 H052、用PLC控制三彩灯闪烁电路。
内容：LD1LD2LD31、彩灯电路受一启动开关S07控制，肖S07接通吋，彩灯系统LD1〜LD3开始顺序工作。
上海市《维修电工中级工》职业技能鉴定·试题·可编程控制器·评分细则表
操作技能－项目评分细则表（4.4.01）
注：阴影处为否决项
操作技能－项目评分细则表（4.4.02）
注：阴影处为否决项
操作技能－项目评分细则表（4.4.03）
注：阴影处为否决项
操作技能－项目评分细则表（4.4.04）
注：阴影处为否决项
操作技能－项目评分细则表（4.4.05）
注：阴影处为否决项
操作技能－项目评分细则表（4.4.06）
注：阴影处为否决项
操作技能－项目评分细则表（4.4.07）
注：阴影处为否决项
操作技能－项目评分细则表（4.4.08）
注：阴影处为否决项
操作技能－项目评分细则表（4.4.09）
注：阴影处为否决项
操作技能－项目评分细则表（4.4.10）
注：阴影处为否决项。

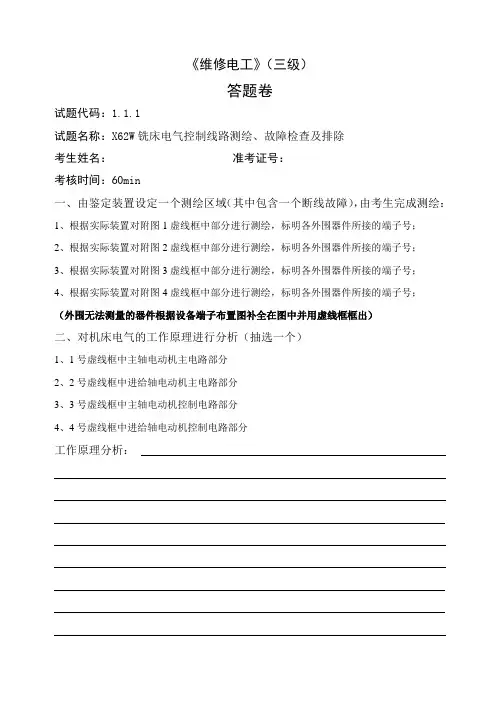

维修电工_三级_2013年 03月_V4.0 最新版_操作技能鉴定_1.1.1答题卷
《维修电工》（三级）答题卷试题代码：1.1.1试题名称：X62W铣床电气控制线路测绘、故障检查及排除考生姓名：准考证号：考核时间：60min一、由鉴定装置设定一个测绘区域（其中包含一个断线故障），由考生完成测绘：1、根据实际装置对附图1虚线框中部分进行测绘，标明各外围器件所接的端子号；2、根据实际装置对附图2虚线框中部分进行测绘，标明各外围器件所接的端子号；3、根据实际装置对附图3虚线框中部分进行测绘，标明各外围器件所接的端子号；4、根据实际装置对附图4虚线框中部分进行测绘，标明各外围器件所接的端子号；（外围无法测量的器件根据设备端子布置图补全在图中并用虚线框框出）二、对机床电气的工作原理进行分析（抽选一个）1、1号虚线框中主轴电动机主电路部分2、2号虚线框中进给轴电动机主电路部分3、3号虚线框中主轴电动机控制电路部分4、4号虚线框中进给轴电动机控制电路部分工作原理分析：三、对鉴定装置中所设置的器件故障进行检查、分析、并找出故障点：故障现象分析出现故障可能的原因写出实际故障点：国家职业资格鉴定操作技能考核《维修电工》（三级）准考证号：考位号：测绘附图1虚线框内部分的原理图（包括与周边电路的连接线），并在其中标出断线故障所在位置：准考证号：考位号：测绘附图2虚线框内部分的原理图（包括与周边电路的连接线），并在其中标出断线故障所在位置：国家职业资格鉴定操作技能考核《维修电工》（三级）准考证号：考位号：测绘附图3虚线框内部分的原理图（包括与周边电路的连接线），并在其中标出断线故障所在位置：准考证号：考位号：测绘附图4虚线框内部分的原理图（包括与周边电路的连接线），并在其中标出断线故障所在位置：。
上海市维修电工--三级-电子技术答案
电子技术导言一、模块/设备的检查 1、对于运放的简单检测对于电子技术这门考试，接线非常重要，如果运放损坏了，则影响接线成绩。
所以，在条件允许，时间充足的时候，事先对运放做一个检测，是一个比较好的选择。
完成如图1所示的接线，将示波器的1接在o U 端。
接通电源，通过改变滑动变阻器的阻值，如果发现示波器中的波形没有发生改变，则表明该运放已经损坏。
-++8+12V-12V75KU O图12、按考题的种类，选择需要的模块。
在天山路那里，通常都是模块已经放好了。
只需观看一下外表有无损坏、以及熟悉一下它们所在的位置即可，便于在接线中，争取更多的时间。
二、接线的注意事项1、在考前，应准备充足的连接线，最好能按颜色归类。
这样，便于在接线过程中能辨别模块。
2、接线遵循先接电源和接地，再接其余电路，其余的遵循一定的规律（从左至右、从上至下、从第一级至第二级的规律）。
每一块都能用一个颜色表示，这样，在排故中，以及自己检查中都能提供许多便利。
3、对于有些电路，应熟记电源线与接地线的个数，这样，在自己接的过程中，能及时发现问题，并能很好地解决。
4、要熟悉在电脑屏幕上看电路图，通常练习是拿着图纸，这样接起来或许是出于习惯了，考试那天，电路图是在电脑上的，要熟悉和适应。
三、示波器的使用1、拨动开关（从左至右的顺序）：上（方式）—下（触发耦合）—上（触发源）。
2、按钮三个下，其他一律弹出。
三个分别为1的；2的；触发自动项。
3、旋钮三个右，也就是三个微调要旋到底。
通过以上三步的操作，就能便捷地进行测试了，如波形偏小、偏左、右就能很好地调整。
所以，在使用示波器前，考评老师肯定将示波器打乱了，按那三步操作，便能很快很便捷地将示波器调好。
示波器实物图如图2所示。
图2中最上方的是信号发生器，天山路电子技术考试中的信号发生器已经改为数字式了，不是图上的这个了。
下方的示波器还是一样的。
图2四、电源的使用1、模电用上面的电源（12V）2、数电用下面的电源（5V）3、在数电中，若出现有用数码管的电路，其电源用下面可调的电源，调至8V。
上海维修电工职业技能鉴定PLC试题
上海《维修电工》（三级/高级）职业技能鉴定PLC控制运料小车启动按钮S01用来开启运料小车，停止按钮S02用来手动停止运料小车（其工作方式见考核要求2选定）。
按S01小车从原点起动，KM1接触器吸合使小车向前运行直到碰SQ2开关停，KM2接触器吸合使甲料斗装料5秒，然后小车继续向前运行直到碰SQ3开关停，此时KM3接触器吸合使乙料斗装料3秒，随后KM4接触器吸合小车返回原点直到碰SQ1开关停止，KM5接触器吸合使小车卸料5秒后完成一次循环。
四、考核要求：1、编程方法由考评员指定：⑴用FX2系列PLC简易编程器编程⑵用计算机软件编程2、工作方式由考评员设定：A．小车连续循环与单次循环可按S07自锁按钮进行选择，当S07为“0”时小车连续循环，当S07为“1”时小车单次循环；B．小车连续循环，按停止按钮S02小车完成当前运行环节后，立即返回原点，直到碰SQ1开关立即停止；当再按启动按钮S01小车重新运行；C．连续作3次循环后自动停止，中途按停止按钮S02则小车完成一次循环后才能停止；3、按工艺要求画出控制流程图；4、写出梯形图程序或语句程序（考生自选其一）；5、用FX2系列PLC简易编程器或计算机软件进行程序输入；6、在考核箱上接线，用电脑软件模拟仿真进行调试。
五、输入输出端口配置输入设备输入端口编号接考核箱对应端口启动按钮S01 X00 SO1停止按钮S02 X01 SO2开关SQ1 X02 电脑和PLC自动连接开关SQ2 X03 电脑和PLC自动连接开关SQ3 X04 电脑和PLC自动连接选择按钮S07 X05 S07输出设备输出端口编号接考核箱对应端口向前接触器KM1 Y00 H01甲卸料接触器KM2 Y01 H02乙卸料接触器KM3 Y02 H03向后接触器KM4 Y03 H04车卸料接触器KM5 Y04 H05《维修电工》（三级/高级）职业技能鉴定可编程序控制器—答题卷（3.4.01 PLC控制运料小车）姓名准考证号考号考位考核时间∶至∶_______ 得分________小车工作方式由考评员设定：A．小车连续循环与单次循环可按S07自锁按钮进行选择，当S07为“0”时小车连续循环，当S07为“1”时小车单次循环；B．小车连续循环，按停止按钮S02小车完成当前运行环节后，立即返回原点，直到碰SQ1开关立即停止；当再按启动按钮S01小车重新运行；C．连续作3次循环后自动停止，中途按停止按钮S02小车完成一次循环后才能停止。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《维修电工》（三级）
试题单
试题代码：4.2.5
试题名称：双反星形可控整流电路
准考证号：考位号：
考核时间：60 min
1、操作条件
（1）带有三相交流电源的电力电子鉴定装置一台及专用连接导线若干
（2）配双踪示波器一台
（3）配电阻－电感负载箱
（4）平衡电抗器一只
2、操作内容
（1）按图要求在电力电子鉴定装置上完成接线工作；
，确定脉冲（2）按要求正确选择“单脉冲”或“双脉冲”，调节偏移电压U
b 的初始相位，然后调节控制电压U
，使控制角α从90°～0°变化，输
C
出直流电压u d从0～最大值变化。
用示波器观察当控制角α变化时，
输出直流电压u d的波形。
要求输出直流电压u d不缺相，波形整齐，并
向考评员演示；
（3）用示波器测量并画出α=15°、30°、45°、60°（抽选其中之一，下同）时的晶闸管触发电路功放管集电极电压u P 1、2、3、4、5 、6 波
形，晶闸管两端电压u VT 1、2、3、4、5 、6 波形，及主电路电源电压
u A1N1、A3N1、A5N1、A4N2、A6N2、A2N2波形，同步电压u s a、b、c 波形；
(4)按要求在此电路上设置一个故障，由考生判别故障，说明理由并排除故
障。
3. 操作要求
（1）根据给定的设备和仪器仪表，在规定时间内完成接线、调试、测量工作；
（2）调试过程中一般故障自行解决；
（3）接线完成后必须经考评员允许后方可通电调试；
（4）安全生产，文明操作，未经允许擅自通电，造成设备损坏者该项目零
分。
