维修电工高级工职业技能鉴定试题及答案一一、判断题正确的请在括号内打“√”,错误的请在括号内打“×”,每题1分,共30分系列可编程序控制器的输出继电器输出指令用OUT38表示;2.安装前熟悉电气原理图和PLC及有关资料,检查电动机、电气元器件,准备好仪器、仪表、工具和安装材料;并根据电气原理图安装电气管路;3.交磁电机扩大机是一种具有很高放大倍数、较小惯性、高性能、特殊构造的直流发电机;4.阳极不发射电子只吸收来自阴极的电子,管内抽成真空;5.与整流装置并联的其他负载切断时,或整流装置直流侧快速开关跳闸时,电流上升率变化极大,因而整流变压器产生感应电动势造成的过电压;这种过电压是尖峰电压,常用阻容吸收电路加以保护;6.晶闸管触发电路的触发信号可以是交流、直流信号,也可以是脉冲信号;7.无源逆变器的电源电压是交流;8.整流状态时整流器将交流电能变成直流电能供给电动机;9.来自三块KC04触发器13号端子的触发脉冲信号,分别送入KC42的2、4、12端;V1、V2、V3构成与非门电路;只要任何一个触发器有输出,S点就是低电平,V4截止,使V5、V6、V8组成的环形振荡器停振;10.分立元件组成的触发电路,线路复杂且使用元件多;11.由三极管组成的放大电路,主要作用是将微弱的电信号电压、电流放大成为所需要的较强的电信号;12.电伤伤害是造成触电死亡的主要原因,是最严重的触电事故;13.电动机是使用最普遍的电气设备之一,一般在70%-95%额定负载下运行时,效率最低,功率因数大;14.交流电压的量程有10V,100V,500V,三档;用毕应将万用表的转换开关转到高电压档,以免下次使用不慎而损坏电表;15.读图的基本步骤有：图样说明,看电路图,看安装接线图;16.通电直导体在磁场中所受力方向,可以通过左手定则来判断;17.电压表的读数公式为：U＝E+I;18.电流流过负载时,负载将电能转换成热能;电能转换成热能的过程,叫做电流做的功,简称电功;19.电流流过负载时,负载将电能转换成其他形式的能;电能转换成其他形式的能的过程,叫做电流做功,简称电功;20.电阻器反映导体对电流起阻碍作用的大小,简称电阻;21.电压的方向规定由高电位点指向低电位点;22.电路的作用是实现电流的传输和转换、信号的传递和处理;23.创新既不能墨守成规,也不能标新立异;24.职业道德不倡导人们的牟利最大化观念;25.职业道德是指从事一定职业的人们,在长期职业活动中形成的操作技能;触发电路中,当J＝1、K＝1、Qn＝1时,触发器的状态为置1;27.负载电压ua为矩形波,电流ia为交变的正弦波;的U0＝5V,它的最大输出电流为;29.在R′＝Ri的状态下,无论从功率或效率的角度来看,都比较理想,故这种状态称为振荡器的最佳状态;30.为防止中频电流在Cd产生较高的中频电压,影响逆变器的运行,Cd的容量要足够大,可认为整流器输出为一恒流源;二、选择题请将正确答案的代号填入括号内,每题1分,共70分1.指令为结束指令;A．NOP B．END C．S D．R2.在编程时,也可把所需要并联的回路连贯地写出,而在这些回路的末尾连续使用与支路个数相同的ANB指令,这时指令最多使用;A．没有限制B．有限制C．七次D．八次3.当程序需要接通时,全部输出继电器的输出自动断开,而其他继电器仍继续工作;A．M70 B．M71 C．M72 D．M774.定时器相当于继电控制系统中的延时继电器;F-40系列可编程序控制器可设定;A．～B．～99s C．～999s D．～9999s5.定时器相当于继电控制系统中的延时继电器;F-20系列可编程序控制器可设定;A．～B．～99s C．～999s D．～9999s可编程序控制器具有停电保持功能的辅助继电器的点数是;A．5 B．8 C．12 D．16可编程序控制器输入的点数是;A．5 B．8 C．12 D．168.车床电气大修应对控制箱损坏元件进行更换,,配电盘全面更新;A．整理线路B．清扫线路C．局部更新D．重新敷线触发器的特性方程是;10.下列金属及合金的熔点最低的是;A．铅B．钨C．铬D．黄铜11.有配合关系的尺寸,其配合的等级,应根据分析查阅有关资料来确定;A．性质B．公差C．性质或公差D．性质和公差型经济型数控机床系统通电后,如长时间不运行,应将功放开关置于位置;A．接通B．断开C．手动D．选择系列经济型数控机床通电试车不包含内容;A．数控系统参数核对B．手动操作C．接通强电柜交流电源D．直流电源的检查14.在第一次接通电源前,应先暂时切断伺服驱动电源面板上的功放开关;A．伺服驱动B．主轴与辅助装置C．强电柜驱动D．数控系统系列经济型数控机床通电前检查不包括;A．输入电源电压和频率的确认B．直流电源的检查C．确认电源相序D．检查各熔断器16.编程器的数字键由0～9共10个键组成,用以设置地址号、、定时器的设定值等;A．工作方式B．顺序控制C．计数器D．参数控制17.编程器的数字键由0～9共10个键组成,用以设置、计数器、定时器的设定值等;A．顺序控制B．地址号C．工作方式D．参数控制18.接通可编程序控制器的交流电源以保证当电池断开以后,不致于因断电而丢失程序;A．存储器B．寄存器C．RAM D．ROM19.晶闸管中频电源能自动实现调节,在金属加热和熔炼的全过程中,中频频率始终适应负载振荡回路谐振的需要;A．频率B．功率C．电压D．电流型高频设备接通电源加热后阳极电流为零,这种情况多半是的问题;A．栅极电路B．阳极槽路电容器C．栅极电路上旁路电容器D．栅极回馈线圈到栅极这一段有断路的地方21.工作台运行速度过低不足的原因是;A．发电机励磁回路电压不足B．控制绕组2WC中有接触不良C．电压负反馈过强等D．以上都是22.真空三极管具有阳极、和栅极;A．控制极B．集电极C．阴极D．阳极23.对于小容量晶闸管,在其控制极和阴极之间加一并联,也可对电压上升率过大引起晶闸管误导通起到良好的抑制作用;A．电阻B．电抗C．电感D．电容24.防止电压上升率过大造成误导通的实用办法,是在每个桥臂串一个ls;A．空心电抗器B．硒堆保护C．阻容保护D．压敏电阻25.直流快速开关的动作时间仅2ms,全部分断电弧也不超过ms,适用于中、大容量整流电路的严重过载和直流侧短路保护;A．15～20 B．10～15 C．20～25 D．25～30电路在晶闸管串联电路中还可起到的作用;A．静态均压B．动态均压C．静态均流D．动态均流27.瞬间过电压也是瞬时的尖峰电压,也用加以保护;A．阻容吸收电路B．电容接地C．阀式避雷器D．非线性电阻浪涌吸收器28.脉冲移相控制环节改变,可直接控制V13由关断转为导通的时刻,从而达到移相控制的目的;29.电流型逆变器中间环节采用电抗器滤波,;A．电源阻抗很小,类似电压源B．电源呈高阻,类似于电流源C．电源呈高阻,类似于电压源D．电源呈低阻,类似于电流源30.串联谐振逆变器电路每个桥臂由;A．一只晶闸管B．一只二极管串联C．一只晶闸管和一只二极管并联D．一只晶闸管和一只二极管串联31.可逆电路从控制方式分可分为有可逆系统;A．并联和无并联B．并联和有环流C．并联和无环流D．环流和无环流32.常见的可逆主电路连接方式有两种;A．反并联和交叉连接B．并联和交叉连接C．并联和反交叉连接D．并联和反交叉连接33.通过变流器把直流电能变成某一频率或可调频率的交流电能直接供电给负载的,叫做;A．有源逆变B．无源逆变C．整流D．反馈34.感性负载的特点是电流的变化滞后于电压的变化,这就可能在电源正半周结束时阳极电流仍大于电流;A．负载B．维持C．关断D．启动35.集成化六脉冲触发组件每相同步电压经型网络滤波,约移相30°;A．RC B．RCT C．LC D．LCT就是电路;A．脉冲调制B．脉冲列调制C．六路双脉冲D．六路单脉冲37.热脱扣器的整定电流应所控制负载的额定电流;A．不小于B．等于C．小于D．大于38.下列控制声音传播的措施中不属于吸声措施;A．用薄板悬挂在室内B．用微穿孔板悬挂在室内C．将多孔海绵板固定在室内D．在室内使用隔声罩39.潮湿场所的电气设备使用时的安全电压为;A．9V B．12V C．24V D．36V40.钻夹头用来装夹直径以下的钻头;A．10mm B．11mm C．12mm D．13mm41.游标卡尺测量前应清理干净,并将两量爪合并,检查游标卡尺的;A．贴合情况B．松紧情况C．精度情况D．平行情况降压启动的指电动机启动时,把定子绕组联结成Y形,以降低启动电压,限制启动电流;待电动机启动后,再把定子绕组改成,使电动机全压运行;A．YY B．Y形C．DD形D．D形降压启动的指电动机启动时,把定子绕组联结成Y形,以启动电压,限制启动电流;A．提高B．减少C．降低D．增加降压启动的指电动机启动时,把联结成Y形,以降低启动电压,限制启动电流;A．定子绕组B．电源C．转子D．定子和转子45.读图的基本步骤有：看图样说明,,看安装接线图;A．看主电路B．看电路图C．看辅助电路D．看交流电路46.稳压管虽然工作在反向击穿区,但只要不超过允许值,√N结不会过热而损坏;A．电压B．反向电压C．电流D．反向电流47.将变压器的一次侧绕组接交流电源,二次侧绕组与连接,这种运行方式称为变压器空载运行;A．短路B．开路C．断路D．通路48.正弦量的平均值与最大值之间的关系正确的是;A．B．C．49.穿越线圈回路的磁通发生变化时,线圈两端就产生; A．电磁感应B．感应电动势C．磁场D．电磁感应强度50.变化的磁场能够在导体中产生感应电动势,这种现象叫;A．电磁感应B．电磁感应强度C．磁导率D．磁场强度51.当直导体和磁场垂直时,与直导体在磁场中的有效长度、所在位置的磁感应强度成;A．相等B．相反C．正比D．反比52.在,磁力线由S极指向N极;A．磁场外部B．磁体内部C．磁场两端D．磁场一端到另一端53.在,磁力线由N极指向S极;A．磁体外部B．磁场内部C．磁场两端D．磁场一端到另一端54.使用电解电容时;A．负极接高电位,正极接低电位B．正极接高电位,负极接低电位C．负极接高电位,负极也可以接高电位D．不分正负极55.电阻器反映导体对电流起阻碍作用的大小,简称电阻,用字母表示;A．R B．ρC．ΩD．R56.在日常接待工作中,对待不同服务对象,态度应真诚热情、;A．尊卑有别B．女士优先C．一视同仁D．外宾优先57.职业纪律是企业的行为规范,职业纪律具有的特点;A．明确的规定性B．高度的强制性C．通用性D．自愿性58.下列关于勤劳节俭的论述中,正确的选项是;A．勤劳一定能使人致富B．勤劳节俭有利于企业持续发展C．新时代需要巧干,不需要勤劳D．新时代需要创造,不需要节俭59.职业道德对企业起到的作用;A．决定经济效益B．促进决策科学化C．增强竞争力D．树立员工守业意识60.市场经济条件下,职业道德最终将对企业起到的作用;A．决策科学化B．提高竞争力C．决定经济效益D．决定前途与命运61.根据滑台向后控制梯形图下列指令正确的是;A．LD07 B．AND07 C．ANI07 D．LDI0762.根据滑台向后控制梯形图下列指令正确的是;A．LD06、AND03、OR100、ANI07 B．LD06、AND03、OR100、AN07 C．LD100、OR06、AND03、ANI07 D．LD100、OR06、AND03、ANI07 63.振荡周期T＝Tl+T2,其中T1＝;A．0.693C2R1R2/R1+R2 B．R1+R2/C2R1R2C．D．64.最小逆变角;一般取＝;A．15°～20°B．20°～25°C．20°～30°D．30°～35°调制脉冲频率为Hz,调节R1、R2、C1、C2值可改变频率;A．5～10M B．1～5M C．5～10k D．1～5k66.当负载等效电阻R′相对于Ri大得很多时,振荡回路中的端电压U′增加,栅极反馈电压随着增加,阳极电压最小值Uamin减小到低于栅极电压的程度,这种状态称为;A．过零状态B．欠压状态C．过压状态D．临界状态67.当ωt＝0°时,i1、i2、i3分别为;A．0、负值、正值B．0、正值、负值C．负值、0、正值D．负值、正值、068.如图所示,不计电压表和电流表的内阻对电路的影响;开关接2时,电流表的电流为;A．0A B．10A C．D．约等于0.2A69.转矩极性鉴别器常常采用运算放大器经正反馈组成的电路检测速度调节器的输出电压un;A．多沿震荡B．差动放大C．施密特D．双稳态70.电流正反馈是在时,起着补偿作用,其补偿程度与反馈取样电阻Rv的分压比有关;A．程序运行时B．负载发生变化C．电机高速D．电机低速一、判断题正确的请在括号内打“√”,错误的请在括号内打“×”,每题1分,共30分1.×2.×3.√4.√5.√6.√7.×8.√9.×10.√11.√12.×13.×14.√15.√16.√17.×18.×19.√20.√21.√22.×23.×24.×25.×26.×27.×28.×29.√30.×二、选择题请将正确答案的代号填入括号内,每题1分,共70分69 C。

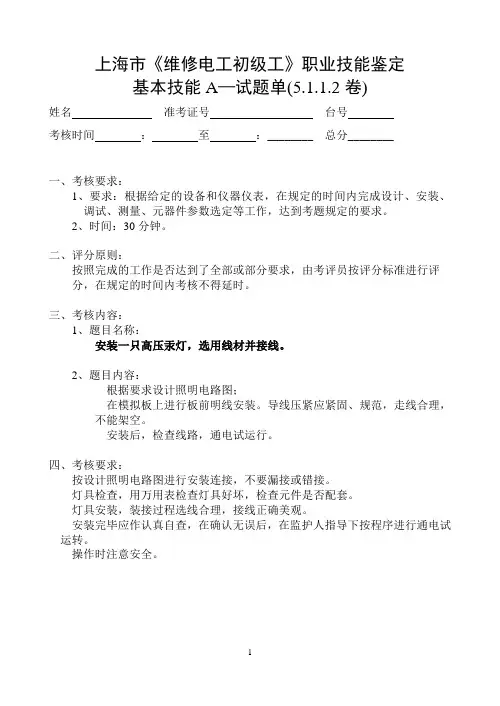

上海市《维修电工初级工》职业技能鉴定基本技能A—试题单
上海市《维修电工初级工》职业技能鉴定
基本技能A—试题单(5.1.1.2卷)
姓名准考证号台号
考核时间：至：________ 总分________
一、考核要求：
1、要求：根据给定的设备和仪器仪表，在规定的时间内完成设计、安装、
调试、测量、元器件参数选定等工作，达到考题规定的要求。
2、时间：30分钟。
二、评分原则：
按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分，在规定的时间内考核不得延时。
三、考核内容：
1、题目名称：
安装一只高压汞灯，选用线材并接线。
2、题目内容：
根据要求设计照明电路图；
在模拟板上进行板前明线安装。
导线压紧应紧固、规范，走线合理，
不能架空。
安装后，检查线路，通电试运行。
四、考核要求：
按设计照明电路图进行安装连接，不要漏接或错接。
灯具检查，用万用表检查灯具好坏，检查元件是否配套。
灯具安装，装接过程选线合理，接线正确美观。
安装完毕应作认真自查，在确认无误后，在监护人指导下按程序进行通电试运转。
操作时注意安全。
基本技能A—答题卷(5.1.1.2)
姓名准考证号台号
考核时间：至：________ 总分________ 设计电路图：
基本技能A—准备单(5.1.1.2卷) 鉴定站所应准备的场地、设备、工具、材料：。
职业技能鉴定国家题库答案
38．过渡时间T，从控制或扰动作用于系统开始， 到被控制量n进入（ B ）稳定值区间为止的时 间称作过渡时间。 (A) ±2； (B) ±5； (C) ±10； (D) ±15。 （ P 208 ） 39．在系统中加入了（ D ）环节以后，不仅能使系 统得到下垂的机械特性，而且也能加快过渡过 程，改善系统的动态特性。 (A) 电压负反馈； (B) 电流负反馈； (C) 电压截止负反馈； (D) 电流截止负反馈。 （ P 210 ）
44．检查可编程序控制器电柜内的温度和湿度不能 超出要求范围（ C ）和35% ~ 85% RH不结 露，否则需采取措施。 （ P 231 ） (A) −5 ~ 50℃； (B) 0 ~ 50℃； (C) 0 ~ 55℃； (D) 5 ~ 55℃。 45．运行指示灯是当可编程序控制器某单元运行、 （ D ）正常时，该单元上的运行指示灯一直 亮。（ P 232 ） (A) 自检； (B) 调节； (C) 保护； (D) 监控。
维修电工高级工理论知识试卷 8
1. 在商业活动中，不符合待人热情要求的是 （ A ）。 (A) 严肃待客，表情冷漠； (B) 主动服务，细致周到； (C) 微笑大方，不厌其烦； (D) 亲切友好，宾至如归。 2.（ A ）是企业诚实守信的内在要求。 (A) 维护企业信誉； (B) 增加职工福利； (C) 注重经济效益； (D) 开展员工培训。
49．根据滑台向后控制梯形图下列指令正确的是 （ D ）。 （ P 236 ）
滑 台 向 后
M 1 0 0 X 0 7 Y 3 2 Y 3 0 Y 3 3
X 0 6
X 0 3
8. 将变压器的一次侧绕组接交流电源，二次侧绕组 与负载连接，这种运行方式称为（ D ）运行。 (A) 空载； (B) 过载； (C) 满载； (D) 负载。 （电工基础 P 23） 9. 当ωt = 240°时，i1、i2、i3分别为（ C ）。 (A) 0、负值、正值； (B) 0、正值、负值； (C) 负值、正值、0； (D) 负值、0、正值。 （电工基础 P 27） 10. 三极管放大区的放大条件为（ A ）。 (A) 发射结正偏，集电结反偏； (B) 发射结反偏或零偏，集电结反偏； (C) 发射结和集电结正偏； (D) 发射结和集电结反偏。 （电工基础 P 42）
上海维修电工高级工职业技能鉴定

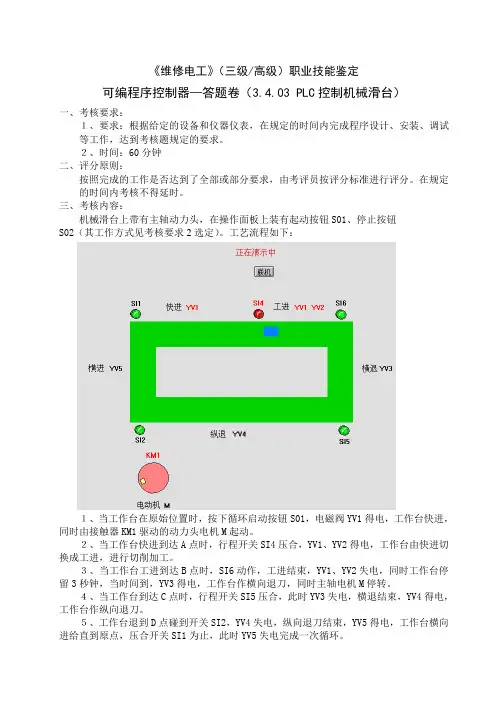

《维修电工》（三级/高级）职业技能鉴定可编程序控制器—答题卷（3.4.03 PLC控制机械滑台）一、考核要求：１、要求：根据给定的设备和仪器仪表，在规定的时间内完成程序设计、安装、调试等工作，达到考核题规定的要求。
２、时间：60分钟二、评分原则：按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。
在规定的时间内考核不得延时。
三、考核内容：机械滑台上带有主轴动力头，在操作面板上装有起动按钮S01、停止按钮S02（其工作方式见考核要求2选定）。
工艺流程如下：１、当工作台在原始位置时，按下循环启动按钮S01，电磁阀YV1得电，工作台快进，同时由接触器KM1驱动的动力头电机M起动。
２、当工作台快进到达A点时，行程开关SI4压合，YV1、YV2得电，工作台由快进切换成工进，进行切削加工。
３、当工作台工进到达B点时，SI6动作，工进结束，YV1、YV2失电，同时工作台停留3秒钟，当时间到，YV3得电，工作台作横向退刀，同时主轴电机M停转。
４、当工作台到达C点时，行程开关SI5压合，此时YV3失电，横退结束，YV4得电，工作台作纵向退刀。
５、工作台退到D点碰到开关SI2，YV4失电，纵向退刀结束，YV5得电，工作台横向进给直到原点，压合开关SI1为止，此时YV5失电完成一次循环。
四、考核要求：1、编程方法由考评员指定：⑴用FX2系列PLC简易编程器编程⑵用计算机软件编程2、工作方式由考评员设定：A．机械滑台连续循环与单次循环可按S07自锁按钮进行选择，当S07为“0”时机械滑台连续循环，当S07为“1”时机械滑台单次循环；B．机械滑台连续循环，按停止按钮S02机械滑台立即停止运行，当再按启动按钮S01，机械滑台继续运行；C．连续作3次循环后自动停止，中途按停止按钮S02机械滑台立即停止运行，并按原路径返回，直到压合开关SI1才能停止；当再按启动按钮S01，机械滑台重新计数运行。
3、按工艺要求画出控制流程图；4、写出梯形图程序或语句程序（考生自选其一）；5、用FX2系列PLC简易编程器或计算机软件进行程序输入；6、在考核箱上接线，用电脑软件模拟仿真进行调试。
《维修电工》(三级高级)职业技能鉴定
《维修电工》（三级/高级）职业技能鉴定可编程序控制器—试题单（3.4.09 PLC控制机械手及排故）一、考核要求：１、要求：根据给定的设备和仪器仪表，在规定的时间内完成设计、安装、调试、检修等工作，达到考核题规定的要求。
２、时间：60分钟二、评分原则：按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。
在规定的时间内考核不得延时。
三、考核内容：1、机械手“取与放”搬运系统，定义原点为左上方所达到的极限位置，其左限位开关闭合，上限位开关闭合，机械手处于放松状态。
2、搬运过程是机械手把工件从A处搬到B处。
3、上升和下降，左移和右移均由电磁阀驱动气缸来实现。
4、当工件处于B处上方准备下放时，为确保安全，用光电开关检测B处有无工件。
只有在B处无工件时才能发出下放信号。
5、机械手工作过程：启动机械手下降到A处位置→夹紧工件→夹住工件上升到顶端→机械手横向移动到右端，进行光电检测→下降到B处位置→机械手放松，把工件放到B处→机械手上升到顶端→机械手横向移动返回到左端原点处。
6、机械手连续作3次循环后自动停止，中途按停止按钮S02机械手立即停止。
当再按启动按钮S01，机械手继续运行。
四、考核要求：1、编程方法由考评员指定：⑴用FX2系列PLC简易编程器编程⑵用计算机软件编程2、按工艺要求画出控制流程图；3、写出梯形图程序或语句程序（考生自选其一）；4、用FX2系列PLC简易编程器或计算机软件进行程序输入；5、在考核箱上接线，用电脑软件模拟仿真进行调试；6、考评员随机设置程序故障二处，根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行程序修改。
五、输入输出端口配置《维修电工》（三级/高级）职业技能鉴定可编程序控制器—答题卷（3.4.09 PLC控制机械手及排故）姓名准考证号考号考位考核时间∶至∶_______ 得分 ________编程方法由考评员指定：⑴用FX2系列PLC简易编程器编程⑵用计算机软件编程1、按工艺要求画出控制流程图：考号考位2、写出梯形图程序或语句程序（考生自选其一）：3、用FX2系列PLC简易编程器或计算机软件进行程序输入及调试。
《维修电工》职业标准
《维修电工》职业标准一、职业概况1.1职业名称维修电工1.2职业定义对各种设备的电气部分（含机电一体化产品）进行安装、调试、维修的人员。
1.3职业等级初级维修电工（5级）：具有《工人技术等级标准》中本工种初级工所要求的技术理论和操作技能；能够运用基本技能独立完成本工种的常规工作。
中级维修电工（4级）：具有《工人技术等级标准》中本工种中级工所要求的技术理论和操作技能；能够熟练运用基本技能独立完成本工种的常规工作，具有分析和处理本工种生产技术上一般问题的能力；能够运用新技术、新工艺、新材料、新设备进行简单的技术革新和技术改造。
高级维修电工（3级）：具有《工人技术等级标准》中本工种高级工所要求的技术理论和操作技能；具有综合分析和处理本工种较为复杂的生产技术问题的能力；能够运用新技术、新工艺新材料、新设备进行一般性的技术革新和技术改造。
能指导初、中级维修电工的工作。
维修电工技师（2级）：能够熟练运用专门技能和特殊技能完成复杂的、非常规性的工作；掌握维修电工工作中的关键技术技能，能够独立处理和解决技术或工艺难题，在技术技能方面有创新；能指导和培训本工种初、中、高级人员的工作，具有一定的技术管理能力。
维修电工高级技师（1级）：能够熟练运用专门技能和特殊技能在本工种的各个领域中完成复杂的、非常规性的工作；熟练掌握维修电工工作中的关键技术技能，能够独立处理和解决高难度的技术问题或工艺问题；在技术攻关和工艺革新方面有创新，能组织开展技术改造、技术革新活动；能组织开展系统的专业技术培训，具有技术管理能力。
1.4职业环境条件室内，常温1.5职业能力特征具有一定的学习能力和分析、推理、判断的能力；有一定的表达能力、计划能力和空间感；应能辨别各种颜色，有较高的手指灵活性和手臂灵活性、动作协调性，无恐高症。
1.6基本文化程度初中毕业1.7鉴定要求1.7.1适用对象：从事或准备从事维修电工工作的人员1.7.2申报条件参照《上海市技能鉴定申报条件》及其相关规定执行。
上海市维修电工中级工职业技能鉴定试题电子技术.doc
电子技术—试题单(一、考核要求：1、要求：根据给定的设备和仪器仪表，在规定的时间内完成设计、安装、焊接、调试、测量、元器件参数选定等工作，达到考题规定的要求。
2、时间：80分钟。
二、评分原则：按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分，在规定的时间内考核不得延时。
三、考核内容：1、题目名称：安装调试单结晶体管触发电路。
2、题目内容：检测电子元件，判断是否合格。
按单结晶体管触发电路图进行安装、焊接。
安装后，通电调试，并画出波形图。
四、考核要求：找出不合格元件。
按工艺要求安装、焊接电子元件；正确使用仪器，并调试电路。
电子技术—答题卷(姓名准考证号台号考核时间：至：________ 总分________一、元件检测：(写出不合格元件的原因)电阻、电容、二极管、稳压管、三极管。
二、仪器使用：（用示波器实测并画出单结晶体管触发电路各点波形图）上海市《维修电工中级工》职业技能鉴定电子技术—准备单(鉴定使用的场地、设备、工具、材料：电工常用工具、电烙铁、万用表、仪器、焊接电路板及元件明细表：序号符号名称型号与规格件数1 V1~4 、V9~11 二级管1N4001 72 V5 稳压管2CW64(18V~21V) 13 V6 单结晶体管BT33A 14 V7 三极管3CG5C 15 V8 三极管3DG6 1上海市《维修电工中级工》职业技能鉴定电子技术—试题单(一、考核要求：1、要求：根据给定的设备和仪器仪表，在规定的时间内完成设计、安装、焊接、调试、测量、元器件参数选定等工作，达到考题规定的要求。
2、时间：80分钟。
二、评分原则：按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分，在规定的时间内考核不得延时。
三、考核内容：3、题目名称：安装调试RC阻容放大电路。
4、题目内容：检测电子元件，判断是否合格。
按RC阻容放大电路图进行安装、焊接。
安装后，通电调试，并画出波形图。
四、考核要求：找出不合格元件。
上海维修电工高级工职业技能鉴定
上海市《维修电工高级工》职业技能鉴定电气控制技术—试题单（3.3.04）试题：514C直流模拟式电流、速度双闭环可逆调速系统的接线、调试一、考核要求：1、要求：根据给定的设备和仪器仪表，在规定的时间内完成设计、接线、调试、测量等工作，达到考题规定的要求。
2、时间：60分钟。
二、评分原则：按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分，在规定的时间内考核不得延时。
三、考核内容：1、按图接线、调试、运行按图接线，置象限开关于“四象限”处，将负载电阻R调至最大值，使之全部串入电路，按负反馈极性接入测速发电机。
按规定要求进行电流限幅整定。
分别依次按下RUN （SB14）、ENABLE（SB15）开关，逐渐增加转速给定值电位器RW1，电动机随之升速。
要求转速给定电压Ugn为0V～V时，调整转速反馈电压使电机的转速为0转/分～转/分。
2、调节转速给定电压Ugn并实测记录转速给定电压Ugn、测速发电机两端电压U T n和转速n，绘制调节特性曲线。
3、画出直流调速装置转速、电流双闭环可逆调速系统方块图。
4、书面说明《维修电工》（三级/高级）职业技能鉴定电气控制技术—答题卷3.3.04 514C直流模拟式电流、速度双闭环可逆调速系统的接线、调试姓名准考证号考号考位考核时间∶至∶得分1、设定给定电压Ugn为0V~ V，电机转速为0转/分~ 转/分。
实测并标明给定电压、转速和测速发电机两端电压U T n。
绘制调节特性曲线：2、画出转速、电流双闭环可逆直流调速系统原理方块图。
3、请书面说明：（1）从调速系统方块图中分析负载变化时系统的调整过程。
（2）从调速系统方块图中分析测速发电机反馈线松脱系统会发生什么现象？并分析说明。
上海市《维修电工高级工》职业技能鉴定电气控制技术—准备单（3.3.04）鉴定站所场地、设备、工具、材料：1、电压给定实验板2、数字量给定实验板3、直流514C调速装置实验板I4、直流电机组5、接触器实验板6、变阻箱。
