机械制图考试试题A卷精编WORD版
《机械制图》试卷精选全文完整版
可编辑修改精选全文完整版机械制图试卷一、单选题(共15题，合计30分)1．420错误297为（）的图幅尺寸。
A．A4B．A3C．A2D．A12．正投影法是投射线与投影面（）的平行投影法。
A．平行B．垂直C．相交D．不平行3．用剖切平面局部地剖开机件所得到的剖视图称为。
A．全剖视图B．半剖视图C．局部剖视图D．斜剖视图4．表示将部件安装到机器上或将整个机器安装到基座上所需的尺寸是。
A．规格（性能）尺寸B．装配尺寸C．安装尺寸D．外形尺寸5．机件长30mm画成120mm时，其比例是（）。
A．2：1B．1：2C．3：1D．4：16．线性尺寸数字一般应注写在尺寸线的（）。
A．上方或右方B．上方或左方C．下方或上方D．中间7．倾斜于轴测投影面的正方形，其轴测投影是（）。
A．正方形B．菱形C．圆形的类似形D．平行四边形8．GB/T4458.3和GB/T14692中均推荐了常用的轴测图是（）。
A．正等轴测、正二轴测和斜二轴测B．正等轴测和斜二轴测C正等轴测D．斜二轴测9．啮合的圆柱齿轮，在啮合区内，将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用绘制。
A．粗实线B．细实线C．细点画线D．细虚线10．在螺纹的五个结构要素中，牙型、公称直径和都作了规定，凡是这三个要素都符合标准的称为标准螺纹。
A．螺距B．旋向C．线数D．导程11．" "符号在尺寸标注中表示。
A．沉孔或锪平孔B．锥孔C．埋头孔D．盲孔12．"12"表示（）。
A．手工电弧焊B．点焊C．电渣焊D．埋弧焊13．槽钢的标记是（）。
A．I B．H C．Z D．U14．是可以移位配置的视图。
A．基本视图B．向视图C．局部视图D．斜视图15．平面平行于圆锥轴线相交产生的交线是（）。
A．椭圆B．圆C．双曲线D．抛物线二、填空题(共16题，合计32分)1．锥度是指正圆锥与圆锥的比值。
2．不论放大或缩小，标注尺寸时必须注出的尺寸。

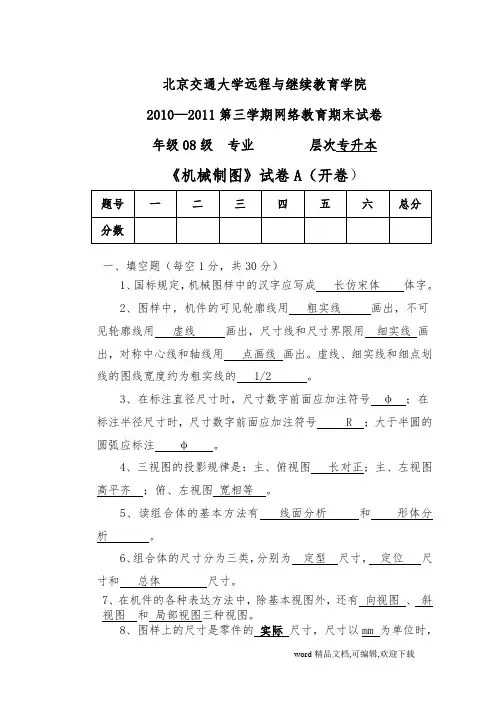

专升本考试《机械制图》A试卷及答案
北京交通大学远程与继续教育学院2010—2011第三学期网络教育期末试卷年级08级专业层次专升本《机械制图》试卷A（开卷）一、填空题（每空1分，共30分）1、国标规定，机械图样中的汉字应写成长仿宋体体字。
2、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的 1/2 。
3、在标注直径尺寸时，尺寸数字前面应加注符号φ；在标注半径尺寸时，尺寸数字前面应加注符号 R ；大于半圆的圆弧应标注φ。
4、三视图的投影规律是：主、俯视图长对正；主、左视图高平齐；俯、左视图宽相等。
5、读组合体的基本方法有线面分析和形体分析。
6、组合体的尺寸分为三类，分别为定型尺寸，定位尺寸和总体尺寸。
7、在机件的各种表达方法中，除基本视图外，还有向视图、斜视图和局部视图三种视图。
8、图样上的尺寸是零件的实际尺寸，尺寸以mm 为单位时，不需标注代号或名称。
9、剖视图的剖切方法可分为全剖视图、半剖视图阶梯剖、旋转剖、局部剖视五种。
10、外螺纹的规定画法是：大径用粗实线表示，小径用4、已知物体的主、俯视图，错误的左视图是（ A ）。
6．选择正确的左视图。
（ B）(a)(c)(b)(d)三、已知一平面形的两面投影，求作第三面投影。
（10分）四、在指定位置将主视图画成剖视图。
（10分）五、作A—A和B—B移出剖面图。
（键槽深4mm）（10）六、将主视图画成半剖视图。
(10分)。
机械制图试卷A及答案
机械制图期末试卷A一．填空题（每空2分共20分）1.表面均为平面的立体称为，当平面立体表面有积聚性时，可利用立体表面的求点和线的投影2.一动线绕另一固定直线旋转而成的曲面称为，该动线称为3.截交线的两个基本性质是和4.正等轴测图的轴间角均为，为了便于绘制轴测图，各轴测方向的尺寸均按绘制5.两立体相交称为，其表面的交线称为二．选择题(每题2分共10分)1.求球表面一般位置点投影的方法是( )A.积聚性法B.辅助线法C.辅助圆法2.用垂直于圆锥轴线的截平面截圆锥，所得截交线的形状是( )A.圆B.椭圆C.抛物线3.轴线垂直的两圆柱体相交的相贯线上的一般位置点的投影的作图方法是( )A.积聚性法B.辅助圆法C.辅助平面法4.同轴的圆柱和球相交的相贯线的形状是( )A.圆B.椭圆C.一般曲线5.圆柱与圆锥相切时，其相贯线的形状是( )A.左右对称的空间曲线B.两相交的椭圆C.上下对称的空间曲线三．判断题(对的打√，错的打×。
每题2分共10分)1.圆柱体表面的投影具有积聚性，因而可用积聚性法直接求圆柱体表面上点、线的投影( )2.圆锥底面的投影只能用辅助直线法或辅助圆法来求( )3.圆环轴线垂直H面时，其V面的投影是两个同心圆( )4.球体被任何平面切割，截交线的投影都是圆( )5.求两立体的相贯线实际上是求立体表面的截交线( )四．作图题(每题15分共60分)1.如图1所示，三棱柱表面上有点M和折线ABC，已知其V面投影m′，a′c′，求点M、折线ABC的H面、W面投影图12.如图2所示，用一正垂面切割圆柱，试完成其投影图图23.如图3所示，求作轴线垂直相交的两圆柱的相贯线图34.如图4所示，试作其正等轴测图图4机械制图期末试卷A答案一．填空题（每空2分共20）1.平面立体积聚性2.回转面母线3.共有性封闭性4.120°实际尺寸5.两立体相交相贯线二．选择题(每题2分共10分)1. C2. A3. A4. A5. B三．判断题(对的打√，错的打×。
(完整word版)《机械制图》试卷及答案
《机械制图》试卷 题 号 一 二 三 四 总 分 复 核 得 分 一、填空：（每空1分，共10分） 1．某图样上一角的度标为30°，该图样采用的比例为2:1，则该角的实际大小为 。
2．标注锥度时，锥度符号应配置在 上，图形符号的方向应与 _____________方向一致。
3．空间两点成为重影点的条件是 ___ 。
4．当图形不能充分表达平面时，可用 ____ 表示。
5．将机件的部分结构用__________________________画出的图形称为局部放大图。
6．标注尺寸的三要素是指__________、________和__________。
7．两个形体表面相交而产生的交线称为_________________。
二、选择题：（每题2分，共10分） 1．如图所示，正确的左视图是（ ）2．如图所示，正确的左视图是（ ）。
学校 _____________ 班级 _____________准考证号码________________姓名_____________…………..………….….装………………………..…订………………………线…………………….……………3．如图所示，图形正确的左视图是（）4．关于图示尺寸φ20的哪种说法是正确的？（）A．公差为0 B．公差为0.14 C．偏差为±0.07 D．公差为0.07 5．哪种符号表示表面可用任意方法获得？（）三、补图题：（40分）1．已知主、俯视图，画第三视图。
（5分）2．根据组合体的两个视图，补画第三视图。
（5分）3．根据所给组合体的主、俯视图，构想三种不同的组合体并画其左视图。
（10分）4．指出下列螺纹画法中的错误，并将正确的画在指定位置。
(10分)5．在指定位置画出剖面图(键槽深为3mm)。
(10分)学校 _____________ 班级 _____________准考证号码________________姓名_____________……..………….….装………………………..…订………………………线…………………….……………四、读图题（40分）（一）看懂起动轴零件图，并回答下列问题。
(完整word版)机械制图试题 和答案
機械製圖試題一．填空：1．螺纹的基本要素有五个：牙型、公称直径、螺距、线数、旋向。
2．断面图分为移出断面和重合断面。
3．按剖切范围的大小，剖视图可分为全视图、局部视图、半视图。
4．读组合体视图的基本方法是形体分析法和面形分析法。
5．在组合体视图上标注尺寸，应做到正确、齐全、清晰。
6．基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为配合。
7．零件加工表面具有的较小间距的峰谷所组成的微观几何形状特性，称为表面粗糙度。
8．装配图的特殊画法有拆卸画法、假想画法、简化画法和夸大画法和单独表示法。
二．选择题:1.有一左旋梯形螺纹，其公称直径为30，螺距为6，导程12,其代号应为B。
A. M 30 × 6B. Tr30×12(p6)LHC. G1/2AD. Tr30×p62.判断B－B断面图，正确的答案是C。
3．看懂主、俯视图，想象出组合体的形状，找出正确的左视图A。
4．下列各图中，合理的钻孔工艺结构是C。
A B CD5．代号为6206的滚动轴承，表示轴承内圈直径为A mm的深沟球轴承。
A. 30B. 40C. 8D. 806．在画半剖视图时，半个视图与半个剖视图的分界线是C。
A. 虚线B. 细实线C. 细点画线D. 粗实线8. 下列局部剖视图中，正确的画法是B。
A B C D10. 下列四组视图中，主视图均为全剖视图，其中A的主视图有缺漏的线。
A B C.D三．组合体作图题1.已知组合体的主视图和俯视图，画出组合体的左视图，虚线不可省略。
2.补全组合体的尺寸，尺寸数值按1∶1在图中量取后取整数。
（第1题图）（第2题图）四．表达方法作图题（20分）1．根据给定的视图，在指定位置将主视图改画为全剖视图。
2．补画主视图中缺漏的线。
（第1题图）（第2题图）五．读零件图读懂阀盖零件图，填空并回答问题。
1.从标题栏可知，阀盖按比例1：2绘制，材料为铸钢。
阀盖的实际总长为44 mm。
2.阀盖由主视图和左视图表达。

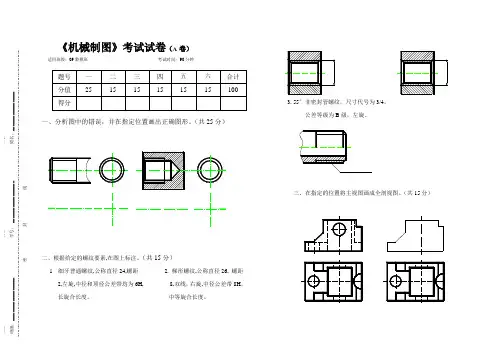

《机械制图》考试试卷(A卷)
《机械制图》考试试卷（A 卷）
适用班级：09数模班 考试时间：90分钟
题号
一 二 三 四 五 六 合计 分值 25 15 15 15 15 15 100 得分
一、分析图中的错误，并在指定位置画出正确图形。
（共25分）
二、根据给定的螺纹要素,在图上标注。
（共15分）
1. 细牙普通螺纹,公称直径
24,螺距 2. 梯形螺纹,公称直径26, 螺距
2,左旋,中径和顶径公差带均为6H, 8,双线，右旋,中径公差带8H ， 长旋合长度。
中等旋合长度。
3. 55°非密封管螺纹，尺寸代号为3/4，
公差等级为B 级，左旋。
三、在指定的位置将主视图画成全剖视图。
（共15分）
班级：____________________ 学号： ___________________ 姓名：__________________ 密 封 线 班级：____________________ 学号： ___________________ 姓名：__________________ 密 封 线
四、在指定的位置将主视图画成半剖视图。
（共15分）
五、在指定的位置将主视图画成阶梯剖视图，
并标注。
（共15分）
六、在指定的位置将主视图画成旋转剖视图，
并标注。
（共15分）。
机械制图试题(A卷)
广东白云学院2007—2008学年第一学期
期末考试《工程制图与AutoCAD》试题（A卷）
适用专业及方向：机械设计制造及其自动化、车辆工程
层次：本科年级： 07 级限时：120 分钟
考试形式：闭卷考场要求：笔试
一、投影法和点、线、面的投影（共39分）
1，AM :MB=3:2；线段CD上的点N，CN:ND=3:2,分别求M、N 的两面投影。
（每小题4分，共8分）
（1）（2）
2．用换面法求直线AB的 3．求直线AB与CD之间的离。
（4分）真长及倾角β。
（5分）
4．完成平面五边形ABCDE的 5．在ΔABC上过点
A
作水平线。
（4分）水平投影。
（4分）
6．用换面法求平面ABCD 对 7．求作直线AB 与平面四边形CDEF 的 水平面的夹角α。
（5分） 交点，并判断可见性。
（4分）
8．求一般位置平面与投影面垂直面的交线，并判断可见性。
（5分）
二、立体的投影。
（共17分）
1．求平面立体被截切后的水平及侧面投影。
（5分）
2．完成圆柱被截切后的侧面投影。
（6分）
3．求两回转体的相贯线，并判断可见性。
（6分）
三、组合体的视图与尺寸标注。
（36分）
1．求组合体的侧面投影。
（8分）2．求组合体的侧面投影。
（８分）3．求组合体的侧面投影。
（６分）
4．由立体图画三视图（比例1：１），并标注尺寸。
（14分）四、根据图上所给的尺寸，按比例1：１画图，不标注尺寸。
（8分）。
《机械制图A》试卷附答案
班级
姓名
学号
成绩
注意：1．命题时请适当留答题位置。请用深蓝色墨水书写，字、图清晰，书写不出边框。 学生答题注意事项：1. 必须用正楷字体准确填写“函授站名”、“班级”、“姓名”、“学号”；
2. 凡因字体不清无法辨认，其成绩按“零分”计、试卷作废、责任自负。 3．答题演草时不许使用附加纸，试卷背面可用于演草。试卷不得拆开。
（
）
10、孔的尺寸减与其相配轴的尺寸为正时，表明该配合关系是间隙配合。
（
）
三、选择题（每小题 2 分，共 20 分）。
2
1、平行于投影面的直线在投影面上的投影是直线的
。
A、积聚性
B、等长性
C、缩小性 D、真实性
2、垂直于投影面的平面在投影面上的投影是平面的
。
A、真实性
B、缩小性
C、类似性 D、积聚性
lˊ
mˊ
l
p
b eg
d
hf i
jm
AB 与 CD 平行
；EF 与 GH
相交
；
IJ 与 KL 交叉
；MN 与 PQ
交叉
。
nˊ
qˊ O n
q
二、判断题（每题 2 分，共 20 分）。
1、一个物体的两面视图可能会相同。
（√）
2、图样放大，则图形上所注尺寸数字也放大。
（×）
3、平面倾斜于投影面，则平面在投影面的投影特性称为缩小性。
均表示物体的 前面 。
5、根据主、俯视图判断直线的类型。
hˊ
mˊ
aˊ(bˊ) cˊ
dˊ
gˊ
nˊ
X b
c g
a
d
h
O m
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械制图考试试题A卷精编W O R D版
IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】
北京科技大学远程与成人教育学院
2018学年第2次远程课程考试
《机械制图》试题（A卷）
学习中心专业学号姓名_
铅笔且符合投
影关系，否
则无分。
）一、绘图题（50分）
1．已知直线MN与△ABC共面，求作MN的V面投影。
保留做题步骤10分
2、根据已知两个视图求做第三视图10分
3、根据已知两个视图求做第三视图10分
4、根据已知两个视图求做第三视图10分
5、根据已知两个视图求做第三视图10分
二、补画视图中的漏线（10分）
补画视图中漏画的线10分
三、标注尺寸（10分）
标注组合体尺寸，尺寸数值由图上实际测量（取整数）10分
四、画剖视图（30分）
1、在指定位置将主视图画成全剖视图15分
2、在指定位置将主视图画成A-A剖视图15分 A-A。
