一、工程概况
二、施工条件
沟槽自然地面，施工现场地平面平整，且面层无坚硬的石块，道渣砖块等垃圾，地下无障碍物，挖好，以便施工冲孔。
三、施工方案
1、井点选择：坞室地下连续墙先施工时，需先开挖一条大约1m深
的沟槽，需采用轻型井点配合连续墙沟槽降水，降低地下水位负
1.5至2m左右，以充分发挥连续墙顺利施工，现拟以地下连续
墙施工前，沟槽两边采用双排井点降水，使沟槽两边的水位不能渗透沟槽内，待坞室地下连续墙作业全部结束后，在坞室坞首深基坑开挖前，坞室及坞首地下连续墙四周外边离50cm再布置轻型井点降水，连续墙外边需降至-4m左右深度，减少墙外对基坑内压力，同时-3m至4m左右走向为粉土层及粉砂，粉土渗透系数大，本工程降水宜用一级降水系统。
2、根据一级轻型井点降水，为了要达到要挖的深度及挤压力为-3m
至-4m左右，需把井点支管埋置在5-6米的深度，同时缩短总管的延长，提高吸水真空扬程距离，这样就达到了一级基坑开挖的深度。
3、坞室连续墙全长464米，宽139.9米，合计周长1207米，坞首
长大约140米，宽大约40米，合计周长360米，坞室坞首共计周长1567米，坞室连续墙开挖沟槽时，需沟槽降低水位时，沟
槽两边需布置双排井点降水，每套轻型井点延长为60米，坞室坞首连续墙施工时，共布置52套轻型井点降水配合地下连续墙施工，在降水施工中，先布置一段轻型井点降水给连续墙施工，待地下连续墙作业做好一段后，再继续布置后一段轻型井点给连续墙施工，以此类推，等坞室地下连续墙施工完毕，坞室地下连续墙沟槽布置井点全部拆除，再布置连续墙墙外边井点降水，坞室连续墙周长1207米，每套为延长60米，共20套降水设备，坞首连续墙周长360米，每套为延长60米，共6套降水设备，降低水位，减少基坑外边对深基坑内挤压力，待坞室、坞首深基坑内承台底板浇筑好，待养护10天左右，连续墙外边轻型井点全部拆除。
4、在井点打好正常运转后，根据日出水量情况，一般情况2至3天，
连续墙沟槽可进行试开挖，开挖沟槽连续墙施工时，其两边井点继续降水，待连续墙做好一段，井点拆除一段，继布置后一段井点。
5、沟槽土层渗透系数大，从集水总管尺寸考虑，按总管的1.5m间
距进行埋设，基总管的标高按放在自然土平面上。
6、主要机械设备
根据施工顺序，设计工程量及现场用水、用电等综合考虑本工程，计划连续墙施工时进轻型井点10套设备，至连续墙施工结束后，在深基坑连续墙墙外施工打井点时，再进降水设备10套，共计进场20套轻型井点降水设备。
四、主要施工及质量措施
1、施工顺序→面层碎石清理→开挖沟槽→水冲法冲孔→埋设井点
管→连接总管→安装抽水设备机组→试抽水。
2、冲孔直径不小于15mm，深度比滤管底深500mm，以上是多余深度
尺寸填深粗砂。
3、井点降水施工完毕后，应立即进行试抽，合格后每根井管从井口
到下0.5m-1m用粘土填塞。
4、在井点正常运转后，将采取人员进行管理，检查机组运转，施工
打井时有施工队长保持与甲方联络。
五、平面布置及剖面图见后面附图。
某深基坑降水(轻型井点)施工组织设计_secret
深基坑降水工程施工组织设计二00六年二月二十四日目录轻型井点一、工程概况二、施工条件三、施工方案四、五、平面布置及剖面图一、工程概况二、施工条件沟槽自然地面，施工现场地平面平整，且面层无坚硬的石块，道渣砖块等垃圾，地下无障碍物，挖好，以便施工冲孔。
三、施工方案1、井点选择：坞室地下连续墙先施工时，需先开挖一条大约1m深的沟槽，需采用轻型井点配合连续墙沟槽降水，降低地下水位负1.5至2m左右，以充分发挥连续墙顺利施工，现拟以地下连续墙施工前，沟槽两边采用双排井点降水，使沟槽两边的水位不能渗透沟槽内，待坞室地下连续墙作业全部结束后，在坞室坞首深基坑开挖前，坞室及坞首地下连续墙四周外边离50cm再布置轻型井点降水，连续墙外边需降至-4m左右深度，减少墙外对基坑内压力，同时-3m至4m左右走向为粉土层及粉砂，粉土渗透系数大，本工程降水宜用一级降水系统。
2、根据一级轻型井点降水，为了要达到要挖的深度及挤压力为-3m至-4m左右，需把井点支管埋置在5-6米的深度，同时缩短总管的延长，提高吸水真空扬程距离，这样就达到了一级基坑开挖的深度。
3、坞室连续墙全长464米，宽139.9米，合计周长1207米，坞首长大约140米，宽大约40米，合计周长360米，坞室坞首共计周长1567米，坞室连续墙开挖沟槽时，需沟槽降低水位时，沟槽两边需布置双排井点降水，每套轻型井点延长为60米，坞室坞首连续墙施工时，共布置52套轻型井点降水配合地下连续墙施工，在降水施工中，先布置一段轻型井点降水给连续墙施工，待地下连续墙作业做好一段后，再继续布置后一段轻型井点给连续墙施工，以此类推，等坞室地下连续墙施工完毕，坞室地下连续墙沟槽布置井点全部拆除，再布置连续墙墙外边井点降水，坞室连续墙周长1207米，每套为延长60米，共20套降水设备，坞首连续墙周长360米，每套为延长60米，共6套降水设备，降低水位，减少基坑外边对深基坑内挤压力，待坞室、坞首深基坑内承台底板浇筑好，待养护10天左右，连续墙外边轻型井点全部拆除。
轻型井点降水工程施工组织设计方案-新

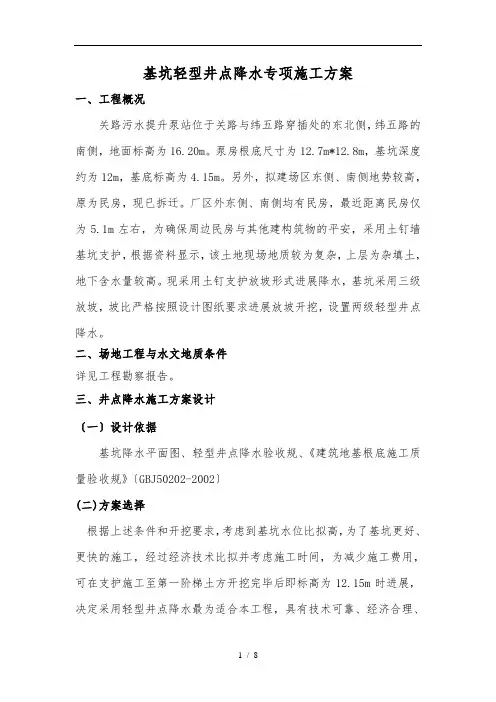

基坑轻型井点降水专项施工方案一、工程概况关路污水提升泵站位于关路与纬五路穿插处的东北侧，纬五路的南侧，地面标高为16.20m。
