防雨百叶窗施工规范

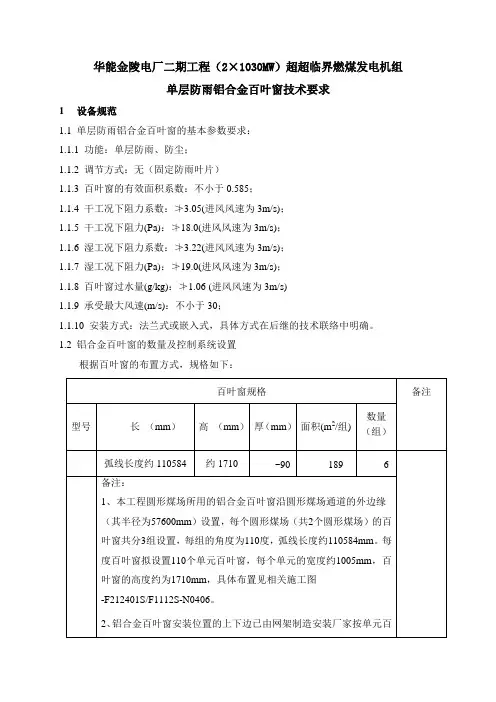

单层铝合金百叶窗技术规范
华能金陵电厂二期工程（2×1030MW）超超临界燃煤发电机组单层防雨铝合金百叶窗技术要求1 设备规范1.1 单层防雨铝合金百叶窗的基本参数要求：1.1.1 功能：单层防雨、防尘；1.1.2 调节方式：无（固定防雨叶片）1.1.3 百叶窗的有效面积系数：不小于0.585；1.1.4 干工况下阻力系数：≯3.05(进风风速为3m/s)；1.1.5 干工况下阻力(Pa)：≯18.0(进风风速为3m/s)；1.1.6 湿工况下阻力系数：≯3.22(进风风速为3m/s)；1.1.7 湿工况下阻力(Pa)：≯19.0(进风风速为3m/s)；1.1.8 百叶窗过水量(g/kg)：≯1.06 (进风风速为3m/s)1.1.9 承受最大风速(m/s)：不小于30；1.1.10 安装方式：法兰式或嵌入式，具体方式在后继的技术联络中明确。
1.2 铝合金百叶窗的数量及控制系统设置根据百叶窗的布置方式，规格如下：1.3.1 上述百叶窗规格系指招标方的安装留孔尺寸。
1.3.3 表中单元窗规格为建议规格，投标方可依据自己的企业标准进行调整，调整后的尺寸应征得设计同意。
1.3.4 百叶窗的规格和数量在施工图进行过程中可能出现微调，投标方在安排生产前应取得设计院的确认意见。
2 技术要求2.1 规程和标准单层防雨铝合金百叶窗及其附件的设计、制造、喷涂、检验、测试和包装应符合有关的标准及规范，用于它的制作材料由投标方推荐，除非招标方另有规定。
投标方所采用的包括但不限于下列标准及规范，并应在投标文件中列出所采用的全部标准及规范清单。
JB5171-85 《小功率电动机通用技术条件》BS848 《铝合金通风百叶窗》2.2 设备性能要求2.2.1铝合金百叶窗的设计、制造、安装，应保证在设备允许使用条件下能安全、可靠运行。
2.2.2铝合金百叶窗本体要求牢固、可靠，能简便地安装，同时百叶窗应满足本工程抗震的有关规定。
2.2.3所有铝合金百叶窗均应由带集水沟的防雨叶片、带滴水框的侧框架等组成，设置防护网罩。
最新防雨百叶窗施工规范资料
室外防雨通风铝百叶窗工程壹、参考规范：(1) 现行国家标准和规范（中国）(2) 美国国际气流控制协会（AMCA 500-L-99）貳、测试标准：测试百叶窗之尺寸为1.0米x 1.0米，在降雨量为每小时120 毫米、百叶窗正面风速为每秒13 米的模拟降雨测试。
叁、功能需求(1) 材料规格：CONSEPC RS-2050为水平双折百叶，百叶间距为40毫米。
整个系统的深度不超过50毫米，百叶叶片厚度为1.3mm，边框铝挤型厚度为2.0㎜。
双折型，材质均为6063-T5，叶片之凹型槽可接水并导水至两侧落水边框与排水系统相接，以有效阻雨。
(2) 通风率：> 50 %(3) 水密性能: △P ≥ 150Pa，等级2 (GB/T 7106-2008建筑门窗水密性检测标准)。
(4) 阻雨率: 在空气流通速度在每秒0 米至2.5米之间（空气渗透量每秒每平方米0 立方米至2.5 立方米），以及模拟降雨每小时每平方米120.0 公升的情况下，阻雨率大于95.0% ，阻雨等级能达到B级。
肆、外观需求产品组装后于工厂进行最后涂饰(粉末烤漆80um以上) ，涂饰后之外露表面在运送前需用防护被覆；在完成涂饰过程后外露表面有可见之刮痕或损伤应除去。
伍、提交(1) 空气流量和防水性能测试报告。
(2) 空气流通速度和压力损测试报告(3) 测试结果由权威机构核实。
(4) 施工详图陆、参考制造厂商(1) 上海康巨(CONSPEC)Storm Resistant Louver Specification1. Reference(1) National Standards and Codes of Practice (China)(2)(3) Air Movement and Control Association International, Inc. (AMCA 500-L-99)2. Test StandardBase on simulated rain condition, a 1.0m x 1.0m tested unit at rain fall rate of 120mm/hrand with wind directed at louver face of velocity of 13m/s.3. Performance Requirements(1) General: CONSPEC RS-2050 Double Blades Louver panels shall consist of anextruded aluminum horizontal double blade, fastened and secured by extrudedaluminum blade braces. Louvers to be spaced at 40 mm. Total system depth not toexceed 50 mm. Frames and blades to be fabricated from 6063-T5 aluminum alloy.Blades are 1.3mm min. thickness and frames to be 2.0mm min. thickness.(2) Ventilation rate: > 50 %.(3) Waterproof performance: △P ≥ 150Pa，Level 2 (GB/T 7106-2008).(4) Wind Driven Rain: In the case of simulated rainfall of 120L/m2·hr, when the air flowvelocity of between 0 to 2.5 m/s (air flow by 0 to 2.5 m3/s), the rain performanceeffectiveness greater than 95.0%. The levels can reach class B.4. FinishAll Louver System components shall be coated in powder coated (unless 80um) finishes.Color to be selected and approved by the architect from the CONSPEC standard range of color selection.5. Submittals(1) Air flow and water proof performance test report.(2) Air flow velocity and pressure drop test report.(3) Verification that testing has been carried out at an accredited test facility.(4) Shop drawings.6. Manufacturers(1) Shanghai Conspec Co., Ltd.。
单层铝合金百叶窗技术规范之欧阳总创编
华能金陵电厂二期工程（2×1030MW）超超临界燃煤发电机组单层防雨铝合金百叶窗技术要求1 设备规范1.1 单层防雨铝合金百叶窗的基本参数要求：1.1.1 功能：单层防雨、防尘；1.1.2 调节方式：无（固定防雨叶片）1.1.3 百叶窗的有效面积系数：不小于0.585；1.1.4 干工况下阻力系数：≯3.05(进风风速为3m/s)；1.1.5 干工况下阻力(Pa)：≯18.0(进风风速为3m/s)；1.1.6 湿工况下阻力系数：≯3.22(进风风速为3m/s)；1.1.7 湿工况下阻力(Pa)：≯19.0(进风风速为3m/s)；1.1.8 百叶窗过水量(g/kg)：≯1.06 (进风风速为3m/s)1.1.9 承受最大风速(m/s)：不小于30；1.1.10 安装方式：法兰式或嵌入式，具体方式在后继的技术联络中明确。
1.2 铝合金百叶窗的数量及控制系统设置根据百叶窗的布置方式，规格如下：1.3.1 上述百叶窗规格系指招标方的安装留孔尺寸。
1.3.3 表中单元窗规格为建议规格，投标方可依据自己的企业标准进行调整，调整后的尺寸应征得设计同意。
1.3.4 百叶窗的规格和数量在施工图进行过程中可能出现微调，投标方在安排生产前应取得设计院的确认意见。
2 技术要求2.1 规程和标准单层防雨铝合金百叶窗及其附件的设计、制造、喷涂、检验、测试和包装应符合有关的标准及规范，用于它的制作材料由投标方推荐，除非招标方另有规定。
投标方所采用的包括但不限于下列标准及规范，并应在投标文件中列出所采用的全部标准及规范清单。
JB5171-85 《小功率电动机通用技术条件》BS848 《铝合金通风百叶窗》2.2 设备性能要求2.2.1铝合金百叶窗的设计、制造、安装，应保证在设备允许使用条件下能安全、可靠运行。
2.2.2铝合金百叶窗本体要求牢固、可靠，能简便地安装，同时百叶窗应满足本工程抗震的有关规定。
2.2.3所有铝合金百叶窗均应由带集水沟的防雨叶片、带滴水框的侧框架等组成，设置防护网罩。
百叶窗安装施工方案及施工工艺方法
百叶窗安装施工方案及施工工艺方法
1.准备工作：施工前需先检查百叶窗的尺寸和配件是否完整，并准备
好所需的工具和辅助材料，如螺丝刀、电动钻、扳手、水平仪、螺丝、膨
胀管等。
2.定位标线：根据安装位置和尺寸要求，在墙壁或窗户边框上使用水
平仪进行定位标线。
确保百叶窗的安装位置水平、垂直和对称。
3.固定支架：根据标线，在墙壁或窗户边框上使用电动钻预先打孔，
并将支架固定在墙壁上。
支架的固定方法根据墙体材料的不同而有所差异，可以使用膨胀管、木塞、自攻螺丝等。
4.安装百叶窗：将百叶窗板插入支架中，并根据需要调整百叶窗板的
倾斜角度和开合程度。
注意保持百叶窗板的平衡和水平。
5.调试测试：安装完成后，对百叶窗进行调试和测试。
检查百叶窗的
开合是否顺畅、垂直度是否正确。
如有需要，还可以进行倒角、润滑等处理。
6.清理整理：清理施工现场，将产生的垃圾和废料及时清理干净。
整
理好工具和辅助材料并妥善存放。
需要注意的是，在百叶窗安装的过程中，应注意以下几点：
1.牢固固定：确保支架的安装牢固可靠，百叶窗板的固定稳定，避免
安装后出现晃动或松动的情况。
2.精确测量：在定位标线和预打孔的过程中，要保证测量精确，避免
误差导致安装不准确。
3.保护墙面：在施工过程中，要注意保护好墙面和窗户边框，避免划
伤或损坏。
4.操作规范：操作工具必须正确使用，施工过程中遵守安全操作规范，避免发生意外事故。
通过以上步骤和注意事项，可以有效地实施百叶窗安装工程，并保证
施工质量和安全性。
单层铝合金百叶窗技术规范
华能金陵电厂二期工程（2×1030MW）超超临界燃煤发电机组之宇文皓月创作单层防雨铝合金百叶窗技术要求1 设备规范1.1 单层防雨铝合金百叶窗的基本参数要求：1.1.1 功能：单层防雨、防尘；1.1.2 调节方式：无（固定防雨叶片）1.1.3 百叶窗的有效面积系数：不小于0.585；1.1.4 干工况下阻力系数：≯3.05(进风风速为3m/s)；1.1.5 干工况下阻力(Pa)：≯18.0(进风风速为3m/s)；1.1.6 湿工况下阻力系数：≯3.22(进风风速为3m/s)；1.1.7 湿工况下阻力(Pa)：≯19.0(进风风速为3m/s)；1.1.8 百叶窗过水量(g/kg)：≯1.06 (进风风速为3m/s)1.1.9 承受最大风速(m/s)：不小于30；1.1.10 装置方式：法兰式或嵌入式，具体方式在后继的技术联络中明确。
1.2 铝合金百叶窗的数量及控制系统设置根据百叶窗的安插方式，规格如下：1.3.1 上述百叶窗规格系指招标方的装置留孔尺寸。
1.3.3 表中单元窗规格为建议规格，投标方可依据自己的企业尺度进行调整，调整后的尺寸应征得设计同意。
1.3.4 百叶窗的规格和数量在施工图进行过程中可能出现微调，投标方在安插生产前应取得设计院的确认意见。
2 技术要求2.1 规程和尺度单层防雨铝合金百叶窗及其附件的设计、制造、喷涂、检验、测试和包装应符合有关的尺度及规范，用于它的制作资料由投标方推荐，除非招标方另有规定。
投标方所采取的包含但不限于下列尺度及规范，并应在投标文件中列出所采取的全部尺度及规范清单。
JB5171-85 《小功率电动机通用技术条件》BS848 《铝合金通风百叶窗》2.2 设备性能要求2.2.1铝合金百叶窗的设计、制造、装置，应包管在设备允许使用条件下能平安、可靠运行。
2.2.2铝合金百叶窗本体要求牢固、可靠，能简便地装置，同时百叶窗应满足本工程抗震的有关规定。
2.2.3所有铝合金百叶窗均应由带集水沟的防雨叶片、带滴水框的侧框架等组成，设置防护网罩。
百叶窗安装施工技术交底
四、质量标准
1、主控项目：室外百叶窗必须安装牢固，螺栓的个数和连接方法，应符合设计要求和有关标准的规定。
2、一般项目：
（1）百叶窗安装牢固，位置正确、端正，适用美观。
（2）室外百叶窗表面洁净、平整，颜色一致，无划痕碰伤，无污染。
五、应注意的质量问题
1、运输存放损坏：运输时应轻拿轻放，存放时应在库房地面上用方枕木垫平，并竖直存放，并应远离热源。
二、工艺流程
标高定位→洞口处理→安装预埋件→检查百叶窗情况→安装百叶窗→调试→清理
三、操作工艺
1、在窗洞内的检查窗洞口尺寸是否符合图纸设计，否则应先有该专业厂商进行洞口处理。按图纸尺寸放好百叶窗安装位置线及标高控制线，洞口高度必须满足图纸设计要求。
2、按放线就位找好垂直度及标高，临时固定，检查正侧面垂直及对角线，合格后，用膨胀螺栓结构固定好。
2、百叶窗框松动：安装前必须重新加固处理，达到设计要求强度。
3、连接螺丝直接锤入门窗框内：没按规矩先用手电钻打眼，后拧螺丝。
4、由于安装后保管不当，使用时不注意。
六、成品保护
1、外墙面涂刷、室内顶墙喷涂时，应用塑料薄膜封挡好百叶窗，防止污染。
2、室内抹水泥砂浆以前必须遮挡好百叶窗，以防水泥浆污染百叶窗。
百叶窗安装
工程名称
分部工程
施工单位
分项工程
交底内容：
一、施工准备
1、材料要求
（1）百叶窗的规格、型号、尺寸均应符合设计要求。
（2）百叶窗安装一般采用膨胀螺栓固定与穿墙螺栓固定。
（3）百叶窗小五金应按门窗规格、型号配套。
（4）密封膏应按设计要求准备。并应有出厂证明及产品生产合格证。
（5）嵌缝材料的品种应按设计要求选用。
防雨百叶、防雨弯头安装施工要点
防雨百叶、防雨弯头是建筑中常用的防水材料，其安装施工非常重要。
以下是关于防雨百叶、防雨弯头安装施工要点的详细说明：
一、施工前准备
1. 施工前需对安装位置进行仔细测量，确保尺寸准确。
2. 确认所需材料和工具齐全，包括防雨百叶、防雨弯头、螺丝、螺母、螺栓、密封胶等。
3. 对施工现场进行清理，确保安装区域干净无障碍。
二、安装步骤
1. 安装防雨百叶
a. 将防雨百叶放置在安装位置，确保与墙面或屋面紧密贴合。
b. 使用螺丝、螺母或螺栓将防雨百叶固定在墙面或屋面上，确保牢固稳定。
c. 使用密封胶对接缝进行处理，确保防雨百叶与墙面或屋面之间的连接处密封牢固，防止雨水渗漏。
2. 安装防雨弯头
a. 根据设计要求，将防雨弯头放置在预定位置，确保弯头的形状和角度符合要求。
b. 使用专用工具（如弯头连接夹）将防雨弯头与管道连接固定，确保连接牢固、密封良好。
c. 对连接处进行检查，确保没有漏水现象出现。
三、注意事项
1. 安全第一：施工过程中，操作人员需佩戴好安全帽、手套等安全防护用具，确保人身安全。
2. 质量把控：在施工过程中，需要严格按照设计要求和施工规范进行操作，确保安装质量符合标准。
3. 环境保护：施工结束后，清理施工现场，确保无杂物残留，做到环境整洁。
四、验收及调试
1. 完成安装后，需进行验收，确保防雨百叶、防雨弯头的安装质量符合要求。
2. 对安装后的设备进行调试，确保其功能正常，无异响和泄漏现象。
通过以上安装施工要点的详细说明，可以确保在安装防雨百叶、防雨弯头时能够做到条理清晰、安全可靠，从而提高建筑的防水效果和使用寿命。
单层铝合金百叶窗技术规范
华能金陵电厂二期工程（2X1030MW）超超临界燃煤发电机组单层防雨铝合金百叶窗技术要求1设备规范1.1单层防雨铝合金百叶窗的基本参数要求：1.1.1功能：单层防雨、防尘；1.1.2调节方式：无（固定防雨叶片）1.1.3百叶窗的有效面积系数：不小于0.585；1.1.4干工况下阻力系数：才3.05（进风风速为3m/s）；1.1.5干工况下阻力（Pa）：才18.0（进风风速为3m/s）；1.1.6湿工况下阻力系数：才3.22（进风风速为3m/s）；1.1.7湿工况下阻力（Pa）：才19.0（进风风速为3m/s）；1.1.8百叶窗过水量（g/kg）：＞1.06（进风风速为3m/s）1.1.9承受最大风速（m/s）:不小于30；1.1.10安装方式：法兰式或嵌入式，具体方式在后继的技术联络中明确1.2铝合金百叶窗的数量及控制系统设置根据百叶窗的布置方式，规格如下：1.3有关技术参数的说明1.3.1上述百叶窗规格系指招标方的安装留孔尺寸。
1.3.3表中单元窗规格为建议规格，投标方可依据自己的企业标准进行调整，调整后的尺寸应征得设计同意。
1.3.4百叶窗的规格和数量在施工图进行过程中可能出现微调，投标方在安排生产前应取得设计院的确认意见。
2技术要求2.1规程和标准单层防雨铝合金百叶窗及其附件的设计、制造、喷涂、检验、测试和包装应符合有关的标准及规范，用于它的制作材料由投标方推荐，除非招标方另有规定。
投标方所采用的包括但不限于下列标准及规范，并应在投标文件中列出所采用的全部标准及规范清单。
JB5171-85《小功率电动机通用技术条件》BS848《铝合金通风百叶窗》2.2设备性能要求2.2.1铝合金百叶窗的设计、制造、安装，应保证在设备允许使用条件下能安全、可靠运行。
2.2.2铝合金百叶窗本体要求牢固、可靠，能简便地安装，同时百叶窗应满足本工程抗震的有关规定。
2.2.3所有铝合金百叶窗均应由带集水沟的防雨叶片、带滴水框的侧框架等组成，设置防护网罩。
