交通施工标志技术要求
市政工程施工标识
市政工程施工标识一、施工标识的种类和设置要求1、施工标识的种类根据施工区域的不同、施工性质的不同和施工施工作业的不同，施工标识可分为临时交通标志、警告标识、禁止标识、指示标识等不同种类。
（1）临时交通标志：包括临时安全设施和交通指示标志，主要用于交通道路的临时改变或临时设置，指示交通车辆和行人的行驶方向、行驶速度及施工区域的范围等。
（2）警告标识：包括危险警告标志和安全警告标志，主要用于提醒通行车辆和行人需要注意的施工现场的危险性和安全隐患。
（3）禁止标识：包括交通禁止标志和施工区域禁止标志，主要用于限制交通车辆和行人的通行范围和通行方式。
（4）指示标识：包括路线指示标志和施工区域指示标志，主要用于指示交通车辆和行人的行驶方向和施工区域的范围。
2、施工标识的设置要求为有效地提高市政工程施工标识的管理和规范，可以参照以下的设置要求：（1）符合国家标准和地方规范，施工标识应当设置符合国家标准和地方规范的标识内容和标识形式，确保施工标识的合法性和准确性。
（2）设置位置明显，施工标识应当设置在施工现场的显著位置，以便通行车辆和行人容易看到和辨认。
同时，施工标识应当远离施工区域的危险地带和交通要道，以确保施工标识的有效性和安全性。
（3）设置数量充分，施工标识应当根据施工区域的大小和施工性质的不同，设置数量充分和类型齐全的标识，以满足施工现场的安全需要和施工质量的要求。
（4）设置维护完好，施工标识应当经常巡查并及时维护，确保施工标识的清晰鲜明和有效性。
二、市政工程施工标识的重要性市政工程施工标识是市政工程建设和施工过程中的一项重要措施，其重要性主要表现在以下几个方面：1、保障交通安全市政工程施工标识能够对施工区域内的交通车辆和行人进行有效的引导和控制，避免施工区域内的交通混乱和通行事故的发生，有效地保障道路交通的畅通和市民的出行安全。
2、维护施工秩序市政工程施工标识能够对施工现场内的施工车辆和施工人员进行有效的管理和协调，避免施工现场的混乱和施工事故的发生，有效地维护施工秩序和保障施工质量。

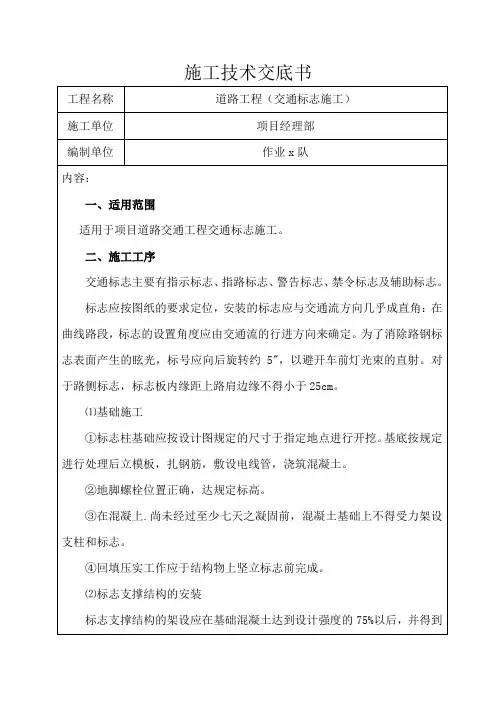

交通标志施工技术交底
（4）石方基础开挖的施工，不采用爆破法施工，用钢钎大锤方法开挖。如有扰动的开挖面，加大开挖量，达到设计规定要求。
（5）基坑验收合格后，采用C25砼现场浇注，钢筋保护层厚度不小于40mm；基础顶面预埋底座法兰盘及地脚螺栓，在浇筑砼时，应注意使底座法兰盘与基础对中，并将其嵌进基础，其上表面与基础顶面齐平，同时保持其顶面水平。
（2）大型指路标志由于在制造、运输过程中困难较大，在图纸要求和监理工程师的指示下，根据板面设计的具体情况，采用适当分割的办法，分别贴反光膜，分别运输、安装。
6、标志板安装
（1）为减少标志板面对驾驶员的眩光，路侧设置的标志和悬空标志均应符合设计《道路交通标志和标线》（GB5768-2009）和施工规范的要求，即在水平轴和垂直轴方向旋转约5°。
（3）交通标志的基础施工中线距土路肩边缘的水平距离为基顶宽度之半，基顶与土路肩齐平。
2、基础施工
（1）根据设计图纸用全站仪定位放样，定出基坑位置。
（2）在基础开挖之前应通知各监管单位，以便查看或检测标志位置和地面标高，基坑挖到图纸所示的大小和深度。单柱式基础净尺寸700×900×800，单悬臂基础净尺寸2000×2600×2000，开挖的基坑在经各监管单位批准之后，方可进行一下道工序。
7、施工完毕后，地脚螺栓外露长度宜控制在80～100mm以内，并对外露部分加以妥善保护。
8、标志在安装过程中，要对已完工工程进行保护，同时标志处的路缘石、路面等要用保护物进行覆盖，以免引起污染和损坏。
9、安装前运到现场的立柱，要认真检查其内、外径尺寸、镀锌层质量及厚度，要保证立柱外观镀锌或喷涂均匀美观，不要有花斑现象。在安装过程中要检查板面与水平轴或垂直轴的旋转角度、以及板面与道路的间距尺寸，若不符合要求，要及时调整。
施工现场标志标识的规范要求
施工现场标志标识的规范要求一、施工现场标志标识的重要性施工现场是建筑工程的核心和关键，标志标识的规范要求是确保施工现场安全的基础。
施工现场标志标识不仅有助于指示施工区域的边界，还能提醒工人和来往者注意施工区域的危险。
因此，施工现场标志标识的规范要求至关重要。
二、施工现场标志标识的内容要求1. 位置明确：施工现场标志标识应放置在能够很容易被人看到的位置，特别是周围环境复杂或是危险的地方。
例如，标志标识应放置在施工区域的入口处、道路交叉口处以及人员经常经过的通道附近。
2. 清晰易懂：标志标识的内容应简明扼要，用文字和符号进行辅助说明。
文字信息要使用简单明了的语言，避免使用过于专业化或技术性的术语。
符号则应具有普遍的识别度，方便各类人员理解。
3. 标志标识的颜色和形状：根据不同的要求和功能，施工现场标志标识应采用明亮的颜色，如红色、橙色和黄色等，以增加标识的可见性。
此外，标志标识的形状也应具备独特性，以便人们能够迅速辨认。
三、施工现场标志标识的种类和用途1. 安全警示标志：用来提醒工人和来往者注意施工区域可能存在的危险。
例如，高处坠落、电击、坍塌等。
2. 禁止标志：用来禁止人们进行某些特定的行为。
例如，禁止吸烟、禁止违规停车等。
3. 指示标志：用于指示施工区域的边界、道路走向、设备和材料的存放位置等信息。
4. 指导标志：用于引导人们正确行走和避免危险区域。
例如，紧急疏散通道、安全出口等。
5. 管制标志：用于指示施工现场的通行方式，保证交通秩序的顺畅。
四、施工现场标志标识的制作要求1. 技术要求：标志标识的制作应符合相关标准和规范，保证质量和可靠性。
例如，标志标识的字迹清晰、线条流畅、色泽均匀等。
2. 耐久性要求：由于施工现场环境往往复杂，标志标识容易受到风吹雨淋、日晒严寒等自然条件的影响，因此，标志标识应具备良好的耐久性，能够经受住时间的考验。
3. 可更换性要求：在施工现场的标志标识制作中，应考虑到可能需要更换的情况。
交通标志施工技术交底
⑤可用扫帚、板刷、干燥器等工具使路面保持清洁、干燥，确保路面无松散颗粒、灰尘、油污或其他有害物质。
⑥严格按照设计图标明的位置和图形进行标线位置的量测，确定标线的正确位置。
⑦为了提高路面与涂膜的粘接力，须在路面上先涂抹适量的底漆，待底漆不粘车胎、不粘附灰尘、沙士时才可进行标线涂布作业。
①标志支撑结构应按设计图要求制造，在运抵工地前应对各部焊点质量及结构整体性进行检查，试装。
②支柱安放于混凝上基础上时，支柱之法兰盘与混凝上基础的底法兰盘应水平、密合，地脚螺栓配合妥当。拧紧螺栓后桁架不得倾斜。
③支柱上的悬臂横梁可在安装就位支柱前先行装妥，也可在支柱安装就位后再行吊装。
④悬臂横梁装好后，吊装标志板，通过抱箍固定在横梁上。
⑴基础施工
①标志柱基础应按设计图规定的尺寸于指定地点进行开挖。基底按规定进行处理后立模板，扎钢筋，敷设电线管，浇筑混凝上.尚未经过至少七天之凝固前，混凝土基础上不得受力架设支柱和标志。
④回填压实工作应于结构物上坚立标志前完成。
⑵标志支撑结构的安装
标志支撑结构的架设应在基础混凝土达到设计强度的75%以后，并得到监理工程师的批准后进行。
⑧涂敷前应进行施工设备的调武及试划以确保施划出的标线的色泽、厚度、宽度、玻璃珠的撒布量等符合业主的要求。
为了保证夜间的识别性，在标线涂敷的同时，要撒布适量的玻璃珠。
⑨划线结束后，应根据实际完成情况，计测工作量。检查标线的厚度、尺寸、玻璃珠的撒布量及标线的形状等，对不符合要求的标线进行修整，去除滋出和垂落的涂膜。
⑤标志板安装完后应进行板面平整度调整和安装角度的调整。
标志牌工程技术交底
标志牌工程技术交底一、任务背景随着城市建设的不断发展，标志牌作为城市交通管理的重要组成部份，起到了引导和警示的作用。
为了确保标志牌工程的质量和施工效果，保证交通安全和顺畅，本次技术交底旨在对标志牌工程的施工技术要求进行详细说明和交流。
二、施工技术要求1. 标志牌的选材要求标志牌的选材应符合国家标准，采用耐候性好、耐腐蚀的材料。
常用的标志牌材料有铝合金板、镀锌板等。
选材时应注意材料的厚度、硬度和韧性等指标，确保标志牌具有足够的强度和耐用性。
2. 标志牌的制作要求(1) 标志牌的制作应符合国家标准和相关规范要求，确保标志牌的准确性和可读性。
(2) 标志牌的尺寸和字体大小应符合交通管理部门的规定，确保标志牌在远距离和近距离都能清晰可见。
(3) 标志牌的图案和文字应采用反光材料制作，以提高夜间的可视性和安全性。
(4) 标志牌的颜色应符合国家标准，不同类型的标志牌应采用不同的颜色，以便驾驶员能够快速识别和理解。
3. 标志牌的安装要求(1) 标志牌的安装位置应符合交通管理部门的规定，确保标志牌能够起到正确的引导和警示作用。
(2) 标志牌的安装高度应符合交通管理部门的规定，以便驾驶员能够清晰地看到标志牌。
(3) 标志牌的安装角度应适当，以便驾驶员在不同角度下都能够看清标志牌的内容。
(4) 标志牌的安装固定要坚固可靠，能够抵御风吹雨打等自然环境的影响。
4. 标志牌的维护保养要求(1) 定期检查标志牌的完整性和可读性，如发现损坏或者含糊不清的标志牌应及时更换或者修复。
(2) 标志牌表面的污垢应及时清洗，以保持标志牌的清晰度和反光性能。
(3) 标志牌的反光材料应定期检查和维护，确保其反光性能符合要求。
(4) 标志牌的支架和固定设施应定期检查和维护，确保其稳固性和安全性。
三、数据统计和分析为了评估标志牌工程的施工质量和效果，需要进行相关数据的统计和分析。
以下是一些可能需要统计和分析的数据指标：1. 标志牌的数量和种类统计，以便评估标志牌的覆盖面积和类型合理性。
交通施工标志技术要求
交通施工标志技术要求交通标志技术要求一标志材料1、反光材料1标志底膜反光材料须采用公路交通标志反光膜GB/T18833-2002中二级反光膜规定的棱镜型、无方向性的反光膜；标志文字及图案反光材料须采用公路交通标志反光膜GB/T18833-2002中一级反光膜规定的棱镜型、无方向性的反光膜；并须出具反光膜生产商质量担保书;（2）反光膜的逆反射系数值不应低于相应级别的规定;见附表：附表一：一级反光膜二级反光膜（3）标志的形状、文字、图案、制作应符合GB5768—2009,GB51038-2015的规定;4标志的反光膜级别为超强级,使用寿命不少于10年80%亮度保留值;5反光膜应尽可能减少拼接,当标志的长度、宽度或直径小于反光膜产品最大宽度时,不应有拼接缝;6当粘贴反光膜不可避免出现接缝时,应使用反光膜产品的最大宽度进行拼接,接缝以搭接为主,重叠部分不少于5mm但距标志板边缘5cm以内,不得拼接;二标志底板1、标志底板采用L2Y2铝板整板,不得拼接,标志均应折边起鼓;2、标志板的形状、尺寸、制作应符合GB5768—2009,GB51038-2015的规定及有关设计的要求,外形尺寸偏差小于3mm,邻边夹角偏差小于;3、标志板面应平整、表面无明显皱纹、凹痕或变形;2m2 以内标志铝板厚度应为,2m2 以上标志铝板厚度应为3mm以上,底板每平方米范围内平整度公差不应大于;4、标志板不允许存在以下缺陷：1裂纹;2明显的划痕、损伤和颜色不均匀;3逆反射性能不均匀;三滑动槽1、滑动槽采用铝合金铆钉连接,板面上的铆钉头应打磨平滑,底板背面应保持底板原色;2、滑动槽应采用型号70式铝合金材料;3、各种规格标志边沿应采取加固措施,加固形式符合GB5768—2009,GB51038-2015要求;四标志安装1、标志安装应符合GB5768—2009,GB51038-2015规范要求;2、标志安装后版面应无任何裂纹和划痕以及明显的颜色不均匀;在任何一处面积为m2表面上有一个或一个以上总面积大于10mm2的气泡;3、在单立柱式标志杆安装标志时采用不锈钢捆扎带加固安装,其它方式设置标志时均采用抱箍加固安装,使用的抱箍与螺栓均采用真空热渗锌工艺做防腐处理;4、标志版面全部或部分在机动车道上方时,标志下沿离地面；除上述外,标志下沿离地面2m以上;标志安装后不得有相互遮挡或被其它障碍物遮挡现象;5、允许偏差：6、应严格按照国家现行的有关规定、规程进行施工;7、根据交通管理实际需要,如有特殊要求,应按要求制作或施工;8、质量保证期：不得低于国家有关规定;。
交通标志、标线施工方案、施工工艺、施工方案
交通标志、标线施工方案、施工工艺、施工
方案
标题：交通标志、标线施工方案、施工工艺、施工方案
引言概述：交通标志和标线是道路交通管理的重要组成部分，它们直接关系到交通安全和交通秩序。
在道路施工中，交通标志和标线的设置和施工工艺都至关重要。
本文将从交通标志、标线施工方案、施工工艺、施工方案四个方面进行详细介绍。
一、交通标志
1.1 交通标志的种类和作用
1.2 交通标志的设置原则
1.3 交通标志的标准和规范
二、标线施工方案
2.1 标线种类及其作用
2.2 标线设置的要求
2.3 标线施工的技术要点
三、施工工艺
3.1 交通标志的施工工艺
3.2 标线施工的工艺流程
3.3 施工中的安全措施
四、施工方案
4.1 交通标志施工方案的制定
4.2 标线施工方案的编制
4.3 施工方案的实施和监督
五、总结
5.1 交通标志和标线在道路交通管理中的重要性
5.2 施工方案的科学性和合理性对交通安全的保障
5.3 加强施工质量管理，提高道路交通管理水平
通过以上内容的详细介绍，我们可以更好地了解交通标志、标线施工方案、施
工工艺、施工方案对道路交通管理的重要性，以及如何科学合理地进行设置和施工，为交通安全和交通秩序的维护提供保障。
道路交通标志与标线施工
道路交通标志范围本节内容为各式道路交通标志、界碑及里程标等的提供和设置及其有关施工作业。
材料1.材料应符合下列要求(1)立柱a.立柱所用的钢板、角钢及槽钢应符合本规范第414节所列标准。
凡钢管外径在152mm以下(含152mm)的立柱，采用普通碳素结构钢焊接钢管，并应符合《碳素结构钢》(GB/T700—1988)的要求；凡钢管外径在152mm以上的立柱，采用一般常用热轧无缝钢管，并应符合《结构用无缝钢管》(GB/T8162-1999)的规定。
b.所有标志柱应配有柱帽，柱帽可采用板厚为3mm的钢板焊接或其它方法紧固的立柱上，或采用监理工程师批准的其他型式的柱帽。
(2)标志板(未粘贴反光膜)a.标志板应符合《公路交通标志板技术条件》(JT/T279-1995)的规定b.标志板采用铝合金板制造时，应符合《铝及铝合金板材的尺寸及允许偏差》(GB/T3194—1998)和《铝及铝合金板材》(GB/T3860—1997)的规定；采用薄钢板制造时，应符合《冷轧钢板》(GB/T708—1988)和《连续热镀锌薄钢板和钢带》(GB/T2518—1988)的规定。
标志板背面的滑动槽钢和三角钢可采用铝合金挤压型材制成，并符合《工业用铝及铝合金热挤压型材》(GB/T6892-1986)的规定。
标志板所用铝合金板其最小厚度应不小于2mm。
c.标志板面应无裂缝或其它表面缺陷；标志板边缘应整齐、光滑；标志板的外形尺寸偏差为±5mm，若外形尺寸大于1.2m2时，其偏差为其外形尺寸的±0.5%；标志板应平整，表面无明显皱纹、凹痕或变形，每平方米范围内的平整度公差不应大于1.0mm。
d.除尺寸大的指路标志外，所有标志板应由单块铝合金板或薄钢板加工制成，不允许拼接。
e.考虑到大型指路标志在制造、运输、安装过程中的困难，厂家在制造过程中，应在监理工程师指示下，根据标志板面设计的具体情况采取适当分割的办法来制造，在安装时可按标志板拼接设计中规定的方法拼接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交通施工标志技术要求
交通标志技术要求
（一）标志材料
1、反光材料
（1）标志底膜反光材料须采用《公路交通标志反光膜》（GB/T18833-2002）中二级反光膜规定的棱镜型、无方向性的反光膜；标志文字及图案反光材料须采用《公路交通标志反光膜》（GB/T18833-2002）中一级反光膜规定的棱镜型、无方向性的反光膜；并须出具反光膜生产商质量担保书。
（2）反光膜的逆反射系数值不应低于相应级别的规定。
见附表：
附表一：
一级反光膜
二级反光膜
（3）标志的形状、文字、图案、制作应符合GB5768—2009，GB51038-2015的规定。
（4）标志的反光膜级别为超强级，使用寿命不少于10年（80%亮度保留值）。
（5）反光膜应尽可能减少拼接，当标志的长度、宽度或直径小于反光膜产品最大宽度时，不应有拼接缝。
（6）当粘贴反光膜不可避免出现接缝时，应使用反光膜产品的最大宽度进行拼接，接缝以搭接为主，重叠部分不少于5mm 但距标志板边缘5cm以内，不得拼接。
（二）标志底板
1、标志底板采用L2Y2铝板整板，不得拼接，标志均应折边
起鼓。
2、标志板的形状、尺寸、制作应符合GB5768—2009，
GB51038-2015的规定及有关设计的要求，外形尺寸偏差小于3mm，邻边夹角偏差小于0.5。
3、标志板面应平整、表面无明显皱纹、凹痕或变形。
2m²以
内标志铝板厚度应为2-2.5mm，2m²以上标志铝板厚度应为3mm 以上，底板每平方米范围内平整度公差不应大于1.0mm。
4、标志板不允许存在以下缺陷：
（1）裂纹。
（2）明显的划痕、损伤和颜色不均匀。
（3)逆反射性能不均匀。
（三）滑动槽
1、滑动槽采用铝合金铆钉连接，板面上的铆钉头应打磨平滑，底板背面应保持底板原色。
2、滑动槽应采用型号70式铝合金材料。
3、各种规格标志边沿应采取加固措施，加固形式符合GB5768—2009，GB51038-2015要求。
（四）标志安装
1、标志安装应符合GB5768—2009，GB51038-2015规范要求。
2、标志安装后版面应无任何裂纹和划痕以及明显的颜色不均
匀。
在任何一处面积为0.25 m²表面上有一个或一个以上总面积大于10mm²的气泡。
3、在单立柱式标志杆安装标志时采用不锈钢捆扎带加固安装，其它方式设置标志时均采用抱箍加固安装，使用的抱箍与螺栓均采用真空热渗锌工艺做防腐处理。
4、标志版面全部或部分在机动车道上方时，标志下沿离地面
5.5m；除上述外，标志下沿离地面2m以上。
标志安装后不得有相互遮挡或被其它障碍物遮挡现象。
5、允许偏差：
6、应严格按照国家现行的有关规定、规程进行施工。
7、根据交通管理实际需要，如有特殊要求，应按要求制作或施工。
8、质量保证期：不得低于国家有关规定。
