使用spatial adjustment工具
用ARCGIS对地图配准
ARCGIS中进行地形图的配准1.1.1方法简介1.1.1.1方法0所有图件扫描后都必须经过扫描纠正，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
对影像的配准有很多方法，下面介绍一种常用方法。
（1）打开 ArcMap，增加 Georeferncing 工具条。
（2）把需要进行纠正的影像增加到 ArcMap 中，会发现 Georeferncing 工具条中的工具被激活。
（3）在配准中我们需要知道一些特殊点的坐标，即控制点。
可以是经纬线网格的交点、公里网格的交点或者一些典型地物的坐标，我们可以从图中均匀的取几个点。
如果我们知道这些点在我们矢量坐标系内坐标，则用以下方法输入点的坐标值，如果不知道它们的坐标，则可以采用间接方法获取。
（4）首先将 Georeferncing 工具条的 Georeferncing 菜单下 Auto Adjust 不选择。
（5）在 Georeferncing 工具条上，点击 Add Control Point 按钮。
（6）使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置：（7）用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
（8）增加所有控制点后，在 Georeferencing 菜单下，点击 Update Display。
（9）更新后，就变成真实的坐标。
（10）在 Georeferencing 菜单下，点击 Rectify，将校准后的影像另存。
后面我们的数字化工作是对这个校准后的影像进行操作的。
1.1.1.2说法1在配准前，先在arctoolbox下的date management tool下的projections and transformations进行投影系统的定义；然后在arcmap中，利用georeferening工具，进行控制点的输入。
增加所有控制点后在georeferening工具下点击updatedisplay，最后rectify保存影像。

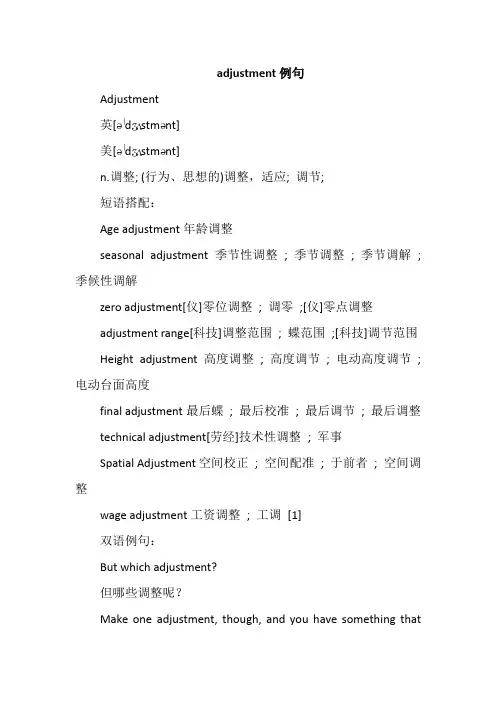

adjustment例句
adjustment例句
Adjustment
英[əˈdʒʌstmənt]
美[əˈdʒʌstmənt]
n.调整; (行为、思想的)调整，适应; 调节;
短语搭配：
Age adjustment年龄调整
seasonal adjustment季节性调整; 季节调整; 季节调解; 季候性调解
zero adjustment[仪]零位调整; 调零;[仪]零点调整
adjustment range[科技]调整范围; 蝶范围;[科技]调节范围Height adjustment高度调整; 高度调节; 电动高度调节; 电动台面高度
final adjustment最后蝶; 最后校准; 最后调节; 最后调整technical adjustment[劳经]技术性调整; 军事
Spatial Adjustment空间校正; 空间配准; 于前者; 空间调整
wage adjustment工资调整; 工调[1]
双语例句：
But which adjustment?
但哪些调整呢？
Make one adjustment, though, and you have something that
might work for computers.
尽管作某种调整，你就可能获得能够为计算机所用的集合。
With every layer you peel back, you discover something else about yourself. You have to make an adjustment.
当你剥下每一层皮后，会在自己身上发现某些其他东西，你必须做出调整。
在ArcGIS叠加分析经验汇总
在ArcGIS叠加分析经验汇总在arcgis常见的叠加分析情况汇总。
在矢量叠加,即将同一区域、同一比例尺的两组或两组以上的多边形要素的数据文件进行叠加产生一个新的数据层,其结果综合了原来图层所具有的属性。
矢量叠加操作分为:交集(Intersect)、擦除(Erase)、标识叠加(又称交补)在arc gis常见的叠加分析情况汇总:在矢量叠加,即将同一区域、同一比例尺的两组或两组以上的多边形要素的数据文件进行叠加产生一个新的数据层,其结果综合了原来图层所具有的属性。
矢量叠加操作分为:交集(Intersect)、擦除(Erase)、标识叠加(又称交补集,Identify)、裁减(Clip)、更新叠加(Update)、对称差(Symmetrical Difference)、分割(Split)、合并叠加(Union)、添加(Append)、合并(Merge)以及融合(Dissolve)等类型。
这里首先提醒一下:编辑里边的merge是将同一要素类里边的要素合并生成新的要素,并将原要素删除,其属性按指定的要素修改。
编辑里边的union可将同一要素类或不同要素类的要素合并生成新的要素,不删除原要素,新要素的属性为系统默认值(空格或0等,根据字段属性而定)。
编辑里的merge和union是对选中的要素进行操作,而arctoolbox里的是对要素类进行操作。
交集(Intersect),计算两个图层几何对象相交的部分。
对于ArcToolBox中的Intersect工具来说,可以选择保留所有的属性字段或是只有FID或是除了FID 所有的字段。
而相应的Editor Tool中也有一个类似于Intersect的工具,对于这个工具来说,与我们ArcToolBox中Intersect不同的是,它所产生的最后结果是没有属性的,是需要人工输入属性值的。
此工具要求input features是简单要素类,如point、line、polygon,不能是复杂要素类,如annotation、network等。
执行矢量数据空间坐标校正
执⾏⽮量数据空间坐标校正空间坐标校正操作步骤北京⼤学城市与环境学院尹懿⾏1401214663⼀.制作空间校正参考⽂件a)加载⼀幅需要校正的⽮量图到ArcMap中b)打开Editor和Spatial Adjustment两个⼯具栏c)在Editor⼯具栏中，启动编辑（启动编辑前，Spatial Adjustment⼯具栏为灰⾊；启动后，Spatial Adjustment⼯具栏将被激活）d)在Spatial Adjustment⼯具栏上，点击New Displacement Link按钮（如下图）。
此时，⿏标将变成⼀个类似标准器的图形。
在⽮量图上第⼀次点击⿏标时，将绘制⼀条线的起点；第⼆次点击⿏标时，将绘制⼀条线的终点。
e)在⽮量图的分散位置，绘制四条这样的线（Link）。
如图所⽰。
⽰Link Table，即四条线的起点-终点对应关系。
g)按照客户提供的换算规则，⼿动修改影射表。
即，对X Destination和Y Destination两列的数据进⾏修改：⾸先在它们前⾯加39，然后将⼩数点位置向右移⼀位。
最后的RMS Error必须是0。
h)点击Spatial Adjustment -> Link -> Save Link File，将Link Table 保存到本地⽂件。
⼆.根据空间校正参考⽂件，对数据进⾏校正a)新建⼀个⼯程b)将全部需要校正的⽮量图加载到ArcMap中c)在Editor⼯具栏中，启动编辑（启动编辑前，Spatial Adjustment ⼯具栏为灰⾊；启动后，Spatial Adjustment⼯具栏将被激活）d)点击Spatial Adjustment -> Link -> Open Link File，将Link Table 加载到系统中e)点击Spatial Adjustment -> Set Adjust Data。
选择将全部数据进⾏校正。
最新arcgis中纠正比例尺
a r c g i s中纠正比例尺
第一步：加载点图层（暑假的时候做的那个村级数据）和面图层，并且右击工具栏打开spatial adjustment工具（如下图）
第二步：spatial adjustment 下拉菜单，点击set adjust data，点击后设置如下图所示：
第三步：选点使用的工具如图此工具也是在spatial adjustment工具条上
第四步：选点，分别在两个图层上选点，点图层上选一个点然后在面图层相应位置上再选一个，因为两个图层不会同时显示在一个范围内，所以在点图层上选点的时候就右击一下点图层名点击zoom to layer选一个点，然后在面图层名上右击点击zoom to layer选一个点，大概选5到6个即可，如下图。
arcgis矢量化基本操作
ArcGIS的矢量化操作:一在ArcMAP中进行编辑的流程：1.打开ArcMAP。
2.在ArcCatalog中新建Shapfile图层（点，线，面），并拖入ArcMAP 中。
3.加载地图到ArcMAP中，增加Editor toolbar。
4.在Editor toolbar中点开始编辑，ok,这时你可以开始你的矢量化过程。
Tip:有几个快捷键可以试试，不错的，Z，放大，X，缩小，C，移动，V,显示节点。
最后记得保存结果哦。
二创造新特征：我们可以创造三种主要类型特征：点，线，面。
为了创造线和面，我们首先要创造一个草图，草图由节点和线段组成，如何画点，线，面，我想比较简单（依葫芦画瓢吧！）关键是那几个工具（Sketch construction tools）如何使用：Sketch tool:主要是用来创造线和面特征的节点，在你完成了草图之后，ArcMAP就会增加最后的线段，形成矢量图。
Arc tool:这个主要是帮你创造一个弧段的,选中这个工具后，先在弧段起点点一下，然后在弧段高度方向大致位置点一下（这个点是不可见的，只是给你确定弧段的高度），最后在弧段的终点点一下，就形成一条弧段了。
Direction-distance tool:这个主要是从已知某一个方向和某一个距离来确定一个点。
首先点一个已知方向的点，这是会有一条线出来，你确定好方向后，再点已知距离的点，这是出来一个圆，确定距离后，直线和圆有交点，这就是你要的点，再上面点一下就ok!Distance-distance tool:这个和上面的一样的道理，只是它都用距离来确定一个点，也就是两个圆确定你要的点。
Endpoint arc tool:这也是创造弧段用的，与Arc tool 工具不同的是，它是先在弧段的起点点一下，然后在弧段的终点点一下，再点一个点确定弧段的半径。
个人认为这个工具要比Arc tool工具更精确些。
Intersection tool:就是利用两条直线确定一个点。
ARCGIS教程第二十二章投影变换、坐标校正.
第二十二章投影变换、坐标校正1 坐标系、地图投影地球表面事物的定位采用二大类坐标：（1）经纬度坐标，ArcGIS 称地理坐标系（Geographic Coordinate System，GCS）。
（2）二维笛卡尔平面坐标，ArcGIS 称投影坐标系（Projected Coordinate System，PCS）。
在实际工作中，经测量得到的空间信息在输入GIS 数据库之前已经定好了坐标系。
不同来源、不同坐标系的空间数据要在一起使用、相互参照时，就要作坐标转换，如果涉及不同的地图投影，要作投影变换。
利用ArcGIS 新建数据库时，软件提示用户，将要输入的数据采用什么坐标系（也称空间参照，Spatial Reference），包括坐标系的名称、相关参数，然后输入、保存空间数据，在这期间，软件不对坐标作转换处理，输入前是什么坐标，就保存什么坐标。
在某些情况下，可以忽略坐标系的具体名称或相关参数，由软件默认，可能对当前的应用没有影响，但是不同坐标系的数据之间不能相互参照使用。
可能有三种情况需要转换或重新定义坐标系：（1）临时变换。
多种来源、不同投影的数据要在一起参照使用，或为了某种特别的应用，可以临时变换坐标，工作结束后，要素在数据库、数据文件中的坐标恢复到原来的状态。
这种临时变换的好处是一种数据可以适合多种用途，缺点是每次变换都要花费计算时间。
（2）永久转换。
空间要素的坐标按新的坐标系作转换处理，长期保存，反复使用，不再需要临时变换。
这用转换的好处是反复使用中不需要转换，节省计算时间。
缺点是相同的事物可能有多个坐标系，有冗余，修改、维护不方便。
（3）修改坐标系的定义。
用户建立数据库时，没有定义坐标系或原来的坐标系定错了，可以重新输入坐标系名称、相关参数。
修改后，要素在数据库中的坐标并不发生变化，将来临时变换、永久转换时，按修改后的坐标系名称、相关参数起作用，对转换的结果产生实质性的影响。
2 投影变换启动ArcMap，打开/gis_ex09/ex24/ex24.mxd 文档，进入data frame1，可以看到World_grid 图层显示的是一个覆盖全球范围的坐标网格。
arcgis中纠正比例尺
第一步：加载点图层（暑假的时候做的那个村级数据）和面图层，并且右击工具栏打开spatial adjustment工具（如下图）
第二步：spatial adjustment 下拉菜单，点击set adjust data，点击后设置如下图所示：
第三步：选点使用的工具如图此工具也是在spatial adjustment工具条上
第四步：选点，分别在两个图层上选点，点图层上选一个点然后在面图层相应位置上再选一个，因为两个图层不会同时显示在一个范围内，所以在点图层上选点的时候就右击一下点图层名点击zoom to layer选一个点，然后在面图层名上右击点击zoom to layer选一个点，大概选5到6个即可，如下图
（注：素材和资料部分来自网络，供参考。
请预览后才下载，期待你的好评与关注！）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用spatial adjustment工具
空间校正（spatial adjustment），能校正要素的位置，让它与数据库里更精确的数据匹配；也可以使从数字化仪或扫描仪获取的数据的单位匹配到真实世界的单位；还可以将低精度的数据匹配到高精度数据。
空间校正有空间变换（transform）、橡皮拉伸（rubbersheet）、边界匹配（edge match）和属性传递（attribute transfer）这些工具，每个工具又有如下选项。
下面将以ArcTutor中的练习数据为例，简要说明一下spatial adjustment工具的使用步骤。
案例如下，紫色的小块本应该位于蓝色主图右侧，但由于某些原因，它不仅坐标值不对，而且方向、大小都不对。
所以应该对这个紫色小块进行空间变换(transformation)，使之进行转换（位移）、旋转、缩放，必要时甚至应该进行扭曲。
进行空间教正之后的正确显示效果应该如下图所示
图3 校正后
校正步骤：
1、start editing
2、确定校正对象 spatial adjustment > set adjust data
图4 选择校正对象
þ注意：只有在这里设置的校正对象才能参与校正。
例如设置被选择要素为校正对象后，必须先将要素选中才能执行校正；设置某图层为校正对象后，该图层所有要素都会发生变化。
初学者容易忽略了这个细节，走默认路线设置被选择要素为校正对象，创建完置换链接后却发现无法执行校正，其实这时候只要将需要变化的要素选中即可。
还有些初学者不恰当地将所有图层都设为校正对象，那么执行校正后会发现所有图层中的所有要素都发生了变化。
3、选择校正方法
图5 选择校正方法
4、调节option
如图5所示，空间变换（transformation）的三种方法都已经直接列出，但是对于橡皮变换和边界匹配，还需要设置更详细的option。
Spatial adjustment > option
5、创建置换链接
þTIPS：置换链接的方向是由不准确的要素牵引至准确的位置。
创建链接之前最好设置好恰当的捕捉环境。
可以使用控制点文件帮助创建精确的置换链接。
置换链接创建完后可以从link table中查看残差，残差过大的链接可以删除或重新设置，以免影响校正效果。
置换链接分布得越均匀，连接得越精确，数量越多，校正效果就越好。
6、执行校正
þTIPS：执行adjust前，往往需要先preview一个，看看效果如何，若对效果满意，便可执行adjust，若不满意校正效果，则应该回到第5步，检查置换链接的设置是否恰当。
空间校正的基本步骤简明介绍如上，如有更多需要可查看ESRI相关帮助文档。
Edit by geome ACTC。
