【CN209798973U】一种园林工程用装饰排水井盖【专利】
工程园林景观用具有观赏性的下水道井盖结构
专利名称：工程园林景观用具有观赏性的下水道井盖结构专利类型：实用新型专利
发明人：陈美华,李震,曲浩
申请号：CN202122241819.5
申请日：20210916
公开号：CN215630165U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型属于园林工程技术领域，尤其为工程园林景观用具有观赏性的下水道井盖结构，包括井框、承压件和井盖，所述井框的内部设置有承压件，所述井框的底端内壁四周固定连接有若干个支撑块，且所述支撑块的上端开设有限位卡槽，所述井框的内部上端卡合连接有井盖，且所述井盖的上端面设置有装饰面层，所述井盖的内部四周开设有若干个进水通孔，且所述进水通孔的上端一侧开设有凹槽，所述进水通孔的内部上端卡合连接有进水滤网，且所述进水滤网的上端一侧外壁固定连接有扣片,本实用新型不易下陷变形而发生损坏，以便于井盖的长久使用，并且井盖以及承压件相对井框安拆便捷，以便于日后下水道内部的清理，使用效果效果较佳。
申请人：陈美华
地址：056000 河北省邯郸市丛台区中华北大街159号
国籍：CN
代理机构：保定博创时空知识产权代理事务所(普通合伙)
代理人：刘迪雄
更多信息请下载全文后查看。
一种排水井盖[实用新型专利]
![一种排水井盖[实用新型专利]](https://img.taocdn.com/s3/m/f1b05ffba216147916112872.png)
专利名称：一种排水井盖
专利类型：实用新型专利
发明人：杨海波
申请号：CN201520152968.6申请日：20150318
公开号：CN204475494U
公开日：
20150715
专利内容由知识产权出版社提供
摘要：一种排水井盖，用于解决现有排水井盖不能根据水量大小进行排水的问题，同时阻止垃圾进入到下水道中。
包括支撑框和垃圾挡板，在所述垃圾挡板上设有漏水孔，支撑框为方形的中空结构，垃圾挡板的安装端铰接安装在支撑框的其中一短边上，在支撑框的另一短边上设有一隔板，所述垃圾挡板的自由端搭在隔板上；在所述支撑框的一短边上铰接安装有限流板，所述限流板为矩形的金属板，在所述限流板的自由端与支撑框的对应短边之间设有若干弹簧，在所述弹簧的作用下，所述限流板的上表面与支撑框的底部接触配合且所述限流板的自由端与支撑框之间具有一定的挤压力。
该排水井盖，可防止垃圾进入下水道中，又能根据雨水水量的大小实现对雨水的排放。
申请人：济南大学
地址：250022 山东省济南市市中区南辛庄西路336号
国籍：CN
代理机构：济南诚智商标专利事务所有限公司
代理人：郑宪常
更多信息请下载全文后查看。
一种景观式井盖开启辅助装置[实用新型专利]
![一种景观式井盖开启辅助装置[实用新型专利]](https://img.taocdn.com/s3/m/efaf4ac8bcd126fff6050b0f.png)
专利名称：一种景观式井盖开启辅助装置专利类型：实用新型专利
发明人：王敬帅,曾妍,秦跃鹏
申请号：CN201920679447.4
申请日：20190509
公开号：CN209906310U
公开日：
20200107
专利内容由知识产权出版社提供
摘要：本实用新型涉及井盖开启装置技术领域，公开了一种景观式井盖开启辅助装置，包括支撑座，支撑座上端固定有涡轮蜗杆提升机构，涡轮蜗杆提升机构下方通过连接绳连接有挂钩，支撑座下端通过固定的铰接座铰接有多根可折叠的固定支架，每根固定支架下部内侧均固定有滑套，多个滑套间套装有连接链，每根固定支架下部还固定有移动脚轮，涡轮蜗杆提升机构侧端可拆卸的安装有驱动部，涡轮蜗杆提升机构包括蜗杆、涡轮壳、涡轮轴和涡轮，涡轮壳固定在支撑座上端，蜗杆竖直设置在涡轮壳中，蜗杆与位于涡轮壳内部的涡轮之间通过蜗轮蜗杆传动连接。
本实用新型能够实现单人操作装置提起景观式井盖进行抄表作业的目的，装置使用省力，提升效率高，安全性强。
申请人：王敬帅,曾妍,秦跃鹏
地址：300000 天津市东丽区津塘公路4号桥新乡路2号
国籍：CN
更多信息请下载全文后查看。
一种自动排水井盖[实用新型专利]
![一种自动排水井盖[实用新型专利]](https://img.taocdn.com/s3/m/f50d84c1915f804d2a16c1bc.png)
专利名称：一种自动排水井盖专利类型：实用新型专利
发明人：祝启祥,史晓忠
申请号：CN201620978165.0申请日：20160827
公开号：CN206157873U
公开日：
20170510
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种自动排水井盖，属于市政设施技术领域。
其包括雨水井盖，排水孔和自动排水装置；自动排水装置设置于雨水井盖下方，雨水井盖上均匀分部有若干个排水孔。
所述自动排水装置包括海绵安置槽、海绵、弹性绳、金属环和小排水孔；所述海绵设置于海绵安置槽中，海绵安置槽侧面开有小排水孔；海绵安置槽上还设有金属环，雨水井盖下方同样设有金属环，海绵安置槽和雨水井盖之间通过固定于金属环上的弹性绳进行连接。
本实用新型结构简单、成本低廉，组装方便快捷，在下雨天能自动收集雨水，增加城市雨水排水能力。
申请人：无锡市政设计研究院有限公司
地址：214072 江苏省无锡市滨湖区隐秀路901-2号联创大厦西楼
国籍：CN
代理机构：无锡市大为专利商标事务所(普通合伙)
更多信息请下载全文后查看。

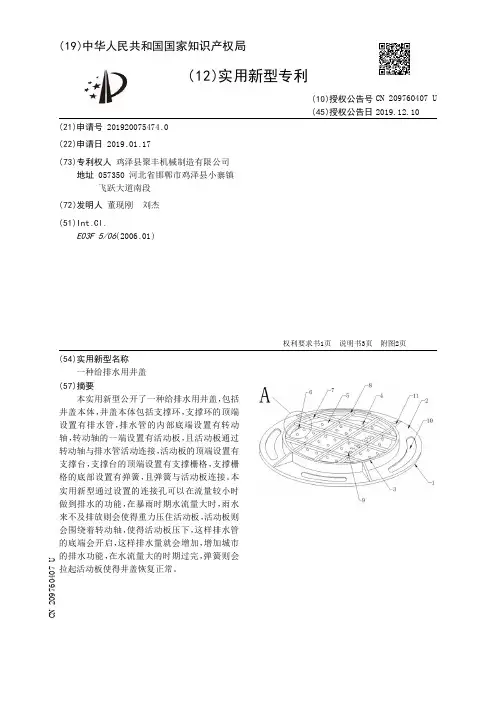

【CN209760407U】一种给排水用井盖【专利】
3
CN 209760407 U
说 明 书
2/3 页
附图说明 [0015] 附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用 新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中： [0016] 图1是本实用新型的整体结构示意图； [0017] 图2是本实用新型的平面图； [0018] 图3是本实用新型的局部结构示意图； [0019] 图中：1、井盖本体；2、支撑环；3、排水管；4、连接孔；5、活动板；6、转动轴；7、支撑 台；8、支撑栅格；9、弹簧；10、扣接孔；11、支撑块。
2
CN 209760407 U
说 明 书
1/3 页
一种给排水用井盖
技术领域 [0001] 本实用新型涉及市政设施领域，特别涉及一种给排水用井盖。
背景技术 [0002] 众所周知，井盖，用于遮盖道路或家中深井，防止人或者物体坠落，按材质可分为 金 属井盖 、高强 度纤维水泥混凝土井盖 、树脂井盖等 ，一般采 用圆形 ，可 用于绿化带 、人行 道、机动车道、码头、小巷。 [0003] 但是传统的井盖的排水量都是固定的，在雨水多的季节排水会不及时，容易造成 积水，造成行人和车辆行走困难，对城市的排水有影响，严重时会还会造成经济影响。
( 19 )中华人实 用新型专利
(21)申请号 201920075474 .0 (22)申请日 2019 .01 .17 (73)专利权人 鸡泽县聚丰机械制造有限公司
地址 057350 河北省邯郸市鸡泽县小寨镇 飞跃大道南段
(72)发明人 董现刚 刘杰 (51)Int .Cl .
权利要求书1页 说明书3页 附图2页
CN 209760407 U
CN 209760407 U

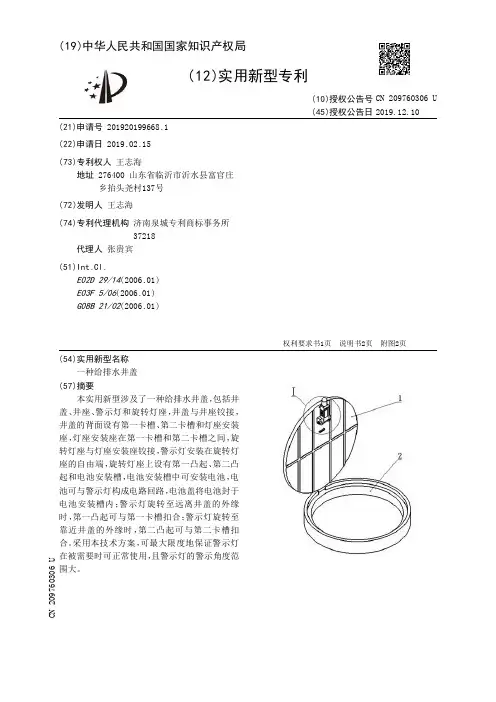

【CN209760306U】一种给排水井盖【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920199668.1(22)申请日 2019.02.15(73)专利权人 王志海地址 276400 山东省临沂市沂水县富官庄乡抬头尧村137号(72)发明人 王志海 (74)专利代理机构 济南泉城专利商标事务所37218代理人 张贵宾(51)Int.Cl.E02D 29/14(2006.01)E03F 5/06(2006.01)G08B 21/02(2006.01)(54)实用新型名称一种给排水井盖(57)摘要本实用新型涉及了一种给排水井盖，包括井盖、井座、警示灯和旋转灯座，井盖与井座铰接，井盖的背面设有第一卡槽、第二卡槽和灯座安装座，灯座安装座在第一卡槽和第二卡槽之间，旋转灯座与灯座安装座铰接，警示灯安装在旋转灯座的自由端，旋转灯座上设有第一凸起、第二凸起和电池安装槽，电池安装槽中可安装电池，电池可与警示灯构成电路回路，电池盖将电池封于电池安装槽内；警示灯旋转至远离井盖的外缘时，第一凸起可与第一卡槽扣合；警示灯旋转至靠近井盖的外缘时，第二凸起可与第二卡槽扣合。
采用本技术方案，可最大限度地保证警示灯在被需要时可正常使用，且警示灯的警示角度范围大。
权利要求书1页 说明书2页 附图2页CN 209760306 U 2019.12.10C N 209760306U权 利 要 求 书1/1页CN 209760306 U1.一种给排水井盖，包括井盖（1）、井座（2）和警示灯（3），所述井盖（1）与所述井座（2）铰接，其特征是：还包括旋转灯座（4），所述井盖（1）的背面设有第一卡槽（101）、第二卡槽（103）和灯座安装座（102），所述第一卡槽（101）和所述第二卡槽（103）均在所述井盖（1）与所述井座（2）铰接处的远端，所述第一卡槽（101）靠近所述井盖（1）的中心，所述第二卡槽（103）远离所述井盖（1）的中心，所述灯座安装座（102）在所述第一卡槽（101）和所述第二卡槽（103）之间，所述旋转灯座（4）与所述灯座安装座（102）铰接，所述旋转灯座（4）的自由端与所述铰接处之间的距离大于所述铰接处与其最接近所述井盖（1）外缘之间的距离，所述警示灯（3）安装在所述旋转灯座（4）的自由端，所述旋转灯座（4）上设有第一凸起（402）、第二凸起（401）和电池安装槽（404），所述电池安装槽（404）中可安装电池，所述电池可与所述警示灯（3）构成电路回路，电池盖（5）将所述电池封于所述电池安装槽（404）内；所述警示灯（3）随所述旋转灯座（4）旋转至远离所述井盖（1）的外缘时，所述第一凸起（402）可与所述第一卡槽（101）扣合；所述警示灯（3）随所述旋转灯座（4）旋转至靠近所述井盖（1）的外缘时，所述第二凸起（401）可与所述第二卡槽（103）扣合。
一种新型排水井盖[发明专利]
![一种新型排水井盖[发明专利]](https://img.taocdn.com/s3/m/5bd446c0f80f76c66137ee06eff9aef8941e4864.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010167944.3(22)申请日 2020.03.11(71)申请人 嵊州米想道路设施有限公司地址 312400 浙江省绍兴市嵊州市下王镇叶岙村79号(72)发明人 不公告发明人 (51)Int.Cl.E02D 29/14(2006.01)E03F 5/06(2006.01)E03F 7/00(2006.01)(54)发明名称一种新型排水井盖(57)摘要本发明公开了一种新型排水井盖，包括机体，所述机体安装于地面，所述地面于所述机体下放设有下水道，所述下水道前后端壁于所述机体下端固定连接有固定块，所述固定块上端固定安装有顶杆，所述机体中间设有通水孔，所述通水孔内滑动连接有活动杆，所述活动杆中间设有第二通孔，所述顶杆上端伸入所述第二通孔，所述活动杆顶壁上于所述第二通孔左右两侧对称设有第一滑槽，所述第一滑槽内滑动连接有滑杆，左右两侧所述滑杆上端固定连接有分流板。
权利要求书2页 说明书4页 附图2页CN 111155561 A 2020.05.15C N 111155561A1.一种新型排水井盖，包括机体，所述机体安装于地面，所述地面于所述机体下放设有下水道，所述下水道前后端壁于所述机体下端固定连接有固定块，所述固定块上端固定安装有顶杆，所述机体中间设有通水孔，所述通水孔内滑动连接有活动杆，所述活动杆中间设有第二通孔，所述顶杆上端伸入所述第二通孔，所述活动杆顶壁上于所述第二通孔左右两侧对称设有第一滑槽，所述第一滑槽内滑动连接有滑杆，左右两侧所述滑杆上端固定连接有分流板，所述第一滑槽内固定安装有与所述滑杆连接的第一弹簧，所述活动杆左右两侧壁上固定安装有第三齿条，所述通水孔左右两侧壁对称设有转槽，所述转槽连接有启动装置，所述机体顶壁上左右对称设有漏槽，所述漏槽内壁上转动安装有第一转轴，所述第一转轴上固定安装有转板，所述漏槽下端连接有分离腔，所述分离腔内端壁上设有与所述通水管连通的出水口，所述分离腔下侧设有第二齿轮腔，所述第二齿轮腔下端设有第二活动腔，左右两侧所述第一活动腔设有传动装置。
一种井盖[实用新型专利]
![一种井盖[实用新型专利]](https://img.taocdn.com/s3/m/e628c95e1a37f111f0855b29.png)
专利名称：一种井盖
专利类型：实用新型专利发明人：周永燕
申请号：CN01267881.3申请日：20011023
公开号：CN2499445Y 公开日：
20020710
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种便于检查地下埋设管线的井盖,包括顶盖、井座及锁住装置,其顶盖为锥形体,盖面上设有锁孔;井座为由铸铁件与钢筋混凝土两部分连接呈一体,铸铁件与钢筋混凝土结合处边沿为呈梯形台阶;锁住装置由带堵头的锁杆、锁头、锁圈及卡簧构成。
其中,其顶盖底部边缘为圆角,井座内边沿凸台上设有均布的凹槽,锁圈固接在井座铸铁件外侧壁上。
本实用新型结构合理、强度高,井座与路面结合整体性好,不会开裂与脱落,顶盖不会翘起、跑偏,延长了道路使用年限,保证了车辆和行人的安全。
申请人：周永燕
地址：101101 北京市通州区台湖乡田家府村
国籍：CN
代理机构：北京双收专利事务所
代理人：左明坤
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920538070.0
(22)申请日 2019.04.19
(73)专利权人 江苏苏邑设计集团有限公司
地址 210000 江苏省南京市栖霞区马群街
道紫东路1号
(72)发明人 王艳梅 姜正东
(74)专利代理机构 南昌大牛专利代理事务所
(普通合伙) 36135
代理人 喻莎
(51)Int.Cl.
E03F 5/06(2006.01)
(54)实用新型名称
一种园林工程用装饰排水井盖
(57)摘要
本实用新型公开了一种园林工程用装饰排
水井盖，涉及园林工程技术领域，具体为一种园
林工程用装饰排水井盖，包括排水井盖主体和排
水井座，所述排水井盖主体的内部开设有排水
槽，所述排水井盖主体的内底壁靠近排水槽的一
侧固定连接有隔板。
该园林工程用装饰排水井
盖，通过排水井盖主体、排水井座、卡柱、固定卡
垫、卡槽和空隙槽的设置，在使用过程中，通过转
动排水井盖主体，使得排水井盖主体通过卡槽进
行卡紧，进而使得该园林工程用装饰排水井盖达
到使用方便的效果，通过隔板、支撑柱、花草盘和
小孔的设置，在使用的过程中，使得隔板形成花
草区，以及花草盘，可以种植一些花草，进而使得
该园林工程用装饰排水井盖增添了绿色色彩。
权利要求书1页 说明书3页 附图2页CN 209798973 U 2019.12.17
C N 209798973
U
权 利 要 求 书1/1页CN 209798973 U
1.一种园林工程用装饰排水井盖，包括排水井盖主体(1)和排水井座(2)，其特征在于：所述排水井盖主体(1)的内部开设有排水槽(3)，所述排水井盖主体(1)的内底壁靠近排水槽(3)的一侧固定连接有隔板(4)，所述排水井盖主体(1)内底壁的中部固定连接有第一固定垫(5)，所述第一固定垫(5)的上表面固定连接有支撑柱(6)，所述支撑柱(6)的顶端固定连接有第二固定垫(7)，所述第二固定垫(7)的上表面固定连接有花草盘(8)，所述花草盘(8)的底部开设有小孔(9)，所述排水井盖主体(1)底部的边缘处固定连接有卡柱(10)，所述卡柱(10)的底端固定连接有固定卡垫(11)，所述排水井座(2)的顶部开设有卡槽(12)，所述排水井座(2)的一侧开设有空隙槽(13)。
2.根据权利要求1所述的一种园林工程用装饰排水井盖，其特征在于：所述排水井盖主体(1)、排水井座(2)和花草盘(8)的形状均为圆形，所述排水井盖主体(1)和排水井座(2)相适配。
3.根据权利要求1所述的一种园林工程用装饰排水井盖，其特征在于：所述排水槽(3)的数量为六个，六个所述排水槽(3)以环形阵列的形式开设于排水井盖主体(1)内底壁的边缘处。
4.根据权利要求1所述的一种园林工程用装饰排水井盖，其特征在于：所述隔板(4)的形状为圆形，所述隔板(4)的外径为六十厘米。
5.根据权利要求1所述的一种园林工程用装饰排水井盖，其特征在于：所述小孔(9)的数量为若干个，若干个所述小孔(9)以矩形阵列的形式开设于花草盘(8)的底部。
6.根据权利要求1所述的一种园林工程用装饰排水井盖，其特征在于：所述卡柱(10)、固定卡垫(11)和卡槽(12)的数量为四个，四个所述卡柱(10)以环形阵列固定连接于排水井盖主体(1)底部的边缘处，四个所述卡槽(12)以环形阵列开设于排水井座(2)的顶部。
2。
