云母的深加工

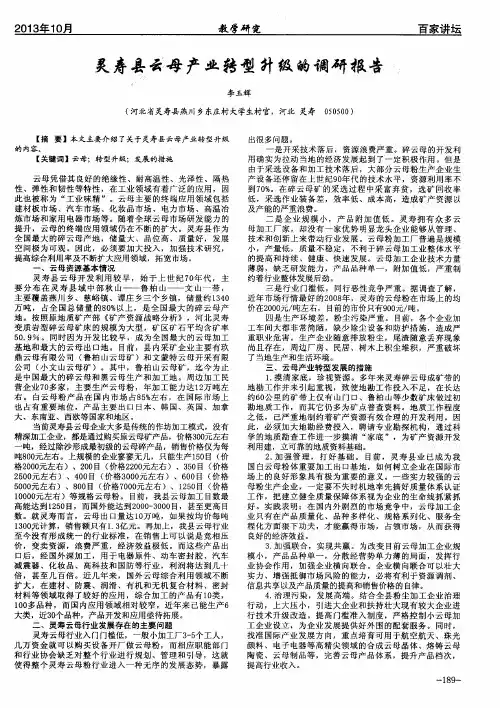

灵寿县云母产业转型升级的调研报告
０ ５ ０ ５ ０ ０ ）
出很 多 问题 。
云母 凭借其 良好 的绝缘性 、耐 高温性 、光泽性 、隔热 性 、弹性 和韧性 等特 性 ，在 工业领 域有着 广泛 的应用 ，因 此也 被称 为 “ 工 业味 精 ”。云母 主要 的终端应 用领域 包括 建材 板市 场 、汽 车市 场 、化 妆 品市场 、电力市 场 、高温冶 炼市 场和 家用 电器市 场等 。随着全 球云母 市场 研发 能力 的 提升 ，云 母的终 端应 用领域 仍在 不断 的扩 大 。灵寿县 作为 全 国最大 的碎云 母产 地 ，储 量大 、品位 高 、质 量好 ，发展 空 间极为 可观 。因此 ，必 须要加大 投入 ，加强 技术研 究 ， 提高综合利用率及不断扩大应用领域 ，拓 宽市场 。 云母资源基本情况 灵 寿县 云 母 开 发利 用 较早 ，始 于上 世 纪 ７ ０ 年 代 ，主 要 分 布在 灵 寿 县 域 中部 秋 山—— 鲁 柏 山— — 文 山 一带 ， 主要 覆盖燕 川乡 、慈峪镇 、谭 庄乡三 个乡镇 ，储量 约 １ ３ ４ ０ 万 吨 ， 占全 国总 储量 的８ ０ ％ 以上 ，是 全 国最大 的碎 云 母产 地 。按照 原地质矿 产 部 《 矿产 资源 战略分 析 》，河北 灵寿 变质 岩型碎 云母矿 床 的规模 为大型 ，矿 区矿石 平均含 矿率 ５ ０ ． ９ ％ 。 同 时 因 为 开 发 比 较 早 ， 成 为 全 国 最 大 的 云 母 加 工 基地 和最 大的云 母 出 口地 。 目前 ，县 内采 矿企 业主要 有玖 鼎云 母有 限公司 （ 鲁柏 山云母 矿 ）和 文蒙 特云 母开采 有 限 公司 （ 小 文 山云 母矿 ）。其 中，鲁柏 山云 母矿 ，迄今 为止 是 中国最大 的碎 云母和 黑云母 生产和 加工 地 。周边加 工 民 营企业 ７ Ｏ 多家 ，主要 生产云母 粉 ，年 加工 能力达 １ ２ ） Ｙ 吨左 右 。 白云母 粉产 品在 国 内市场 占８ ５ ％ 左 右 ，在 国际市场 上 也 占 有 重 要 地 位 ， 产 品 主 要 出 口 日本 、韩 国 、 英 国 、 加 拿 大、东南亚、西欧等 国家和地区 。 当前灵寿县云母企业大多是传统的作坊加工模式 ，没有 精深加工企业 ，都是通过购买原云母矿产品 ，价格３ ０ ０ 元左右 吨 ，经过除沙形成最初级 的云母碎产品 ，销售价格仅为每 吨８ ０ ０ 元左右 。上规模 的企业寥寥无几 ，只能生产 １ ５ ０ 目 （ 价 格２ ０ ０ ０ 元左右 ）、２ ０ ０ 目 （ 价格２ ２ ０ ０ 元左右 ）、３ ５ ０目 （ 价格 ２ ５ ０ ０ 元左 右 ）、４ ０ ０ 目 （ 价 格３ ０ ０ ０ 元左 右 ）、６ ０ ０目 （ 价格 ５ ０ ０ ０ 元左 右 ）、８ ０ ０目 （ 价格 ７ ０ ０ ０ 元左右 ）、１ ２ ５ ０ 目 （ 价格 １ ０ ０ ０ ０ 元左右 ）等规格云 母粉 。 目前 ，我县云母加工 目数最 高能达到 １ ２ ５ ０ 目，而 国外能达Ｎ２ ｏ ｏ ｏ 一 ３ ０ ０ ０ 目，甚至更 高 目 数 。就 灵寿而 言 ，云母 出 口量达 １ ０ 万 吨 ，如果按 均价每 吨 １ ３ ０ ０ 元 计 算 ，销 售 额 只 有 １ ． ３ 亿 元 。再 加 上 ， 我 县 云母 行 业 至 今 没 有 形 成 统 一 的 行 业 标 准 ， 在 销 售 上 可 以说 是 竞 相 压 价 ，变卖 资源 ，浪费严 重 ，经 济效益 极低 。而这 些产 品出 口后 ， 经 国 外 深 加 工 ，用 于 电 器 原 件 、 动 车 密 封 胶 、汽 车 减 震 器 、 化 妆 品 、 高 科 技 和 国 防 等 行 业 ， 利 润 将 达 到 几 十 倍 ，甚 至 几 百 倍 。 近 几 年 来 ， 国 外 云 母 综 合 利 用 领 域 不 断 扩大 ，在建 材、 防震 、润 滑 、有机和 无机 复合材 料、密 封 材料等 领域 取得 了较好 的应用 ，综合加 工 的产 品有 １ ０ 类， １ ０ ０ 多 品种 ，而 国内应用领 域相对 较窄 ，近年来 已能 生产６ 大类 ，近 ３ ０ 个品种 ，产品开发和应用亟待拓展 。 二、灵寿云母行业发展存在的主要问题 灵寿云母行业入 门门槛低 ，一般ｄ ￣ ） Ｊ Ｉ ｌ Ｔ厂 ３ － ５ 个工 人， 几万 资金就 可 以购 买设备 开厂 做云母 粉 ，而 相应职 能部 门 和 行业 协会缺 乏对 整个行 业进 行规划 、管理 和 引导，这就 使得整 个灵 寿云母粉 行业 进入 一种无序 的发 展态势 ，暴 露
云母的工艺技术
云母的工艺技术云母，又称云金石、云银石，是一种常见的矿石，主要成分为硅酸盐，通常呈现出银白色或者淡黄色的片状结构。
云母是一种重要的工程材料，在建筑、电子、化工等行业都有广泛的应用。
云母的工艺技术对其品质和性能有着重要的影响，下面就来简单介绍一下云母的工艺技术。
首先是云母的选矿工艺。
云母原矿通常存在着其他杂质，如铁矿物、石英等。
选矿工艺的目的就是通过物理、化学等方法将云母和其他杂质进行分离。
常用的选矿方法有手工选矿、重选、浮选等。
手工选矿是将云母和其他杂质通过人工选别进行分离，虽然工艺简单但效率较低。
而重选和浮选则是利用云母和其他矿物在重力、密度或浮力等特性上的差异进行分离，具有分选效率高、操作简便等优点。
其次是云母的加工工艺。
云母经过选矿后，需要进行破碎、磨选、分级等加工处理。
其中，破碎工艺是将原矿进行粉碎，通常采用颚式破碎机或锤式破碎机。
磨选工艺则是将破碎后的云母矿加工成所需的细粉末，常用的设备有球磨机和细磨机。
分级工艺根据云母细粉末的颗粒大小进行分级和筛选，以满足不同工业领域的要求。
再次是云母的加工制品工艺。
云母加工制品通常有片材、粉末、纤维等形式。
片材是最常见的云母制品，其工艺主要分为手工剥片和机器切割。
手工剥片是将云母原矿通过手工操作剥离成片，工艺繁琐但可以控制片材的厚度和尺寸。
机器切割则是使用机器进行切割和加工，工艺效率高，但片材的质量和尺寸略有不如手工剥片。
云母粉末的工艺主要是将云母矿进行研磨和筛分，得到不同颗粒大小的云母粉。
而云母纤维的制备则是通过特殊工艺将云母片材稀薄至纤维状，具有高的绝缘性和抗高温性能。
最后是云母的烧成工艺。
云母的烧成工艺是将云母矿在一定温度下进行加热处理，以改善其物理性能和化学稳定性。
常用的烧成方式有煅烧、烧结和结晶等。
煅烧主要是通过加热使云母在一定温度下脱除结晶水分，从而增强其耐火、绝缘和耐酸碱性等性能。
烧结则是将云母粉末在高温下加热，使颗粒互相结合，提高云母制品的力学强度和热稳定性。
云母生产工艺
云母生产工艺
云母是一种矿物质，具有很高的化学稳定性和绝缘性能，广泛应用于电子、电工、建筑、陶瓷等行业。
云母的生产工艺主要包括采矿、破碎、选矿、分离、加工等多个环节。
首先是采矿环节。
云母矿石一般分布在地下或山体中，需要通过开采获取。
采矿过程中需要使用爆破技术将矿石从地下或山体中挖掘出来。
接下来是破碎环节。
采矿得到的云母矿石需要经过破碎处理，将其破碎成适当的颗粒大小。
一般采用破碎机对矿石进行粗碎、细碎等。
然后是选矿环节。
破碎后的云母矿石还会夹杂着一些杂质，需要通过选矿的方法进行分离。
常用的选矿方法包括重选、洗选等。
首先通过重力作用，利用云母和杂质的密度差异，将云母和杂质分离；然后通过洗选，利用水的浮力将云母浮出。
分离环节主要是将选矿后的云母矿石从杂质中进一步分离。
云母在杂质中的含量较高，需要通过不同的物理和化学方法进行分离。
这个过程需要耐心和细心操作，以保证云母的纯度。
最后是加工环节。
分离后的云母矿石需要进行加工，以满足客户的需求。
云母加工主要包括研磨、粉碎、烧结等步骤。
通过研磨可以将云母矿石变为细粉，并且进一步提高其纯度；通过烧结可以改变云母的物理和化学性质，提高其耐高温性能。
在整个生产过程中，需要严格控制产品的质量。
通过科学的管理和先进的检测设备，对产品进行检测，确保产品符合国家标准和客户的需求。
总结起来，云母生产工艺包括采矿、破碎、选矿、分离和加工等多个环节。
只有严格控制每个环节的质量，才能生产出优质的云母产品，满足客户的需求。
云母的加工与应用
云母的加工与应用一、绪论1. 研究云母的背景和意义2. 云母的概述和分类3. 云母的物理和化学性质的简述二、云母的加工方法1. 云母的原材料获取和选用2. 蒸汽爆破法的原理和步骤3. 研磨法的原理和步骤4. 重晶石法的原理和步骤5. 离心法的原理和步骤三、云母的应用领域1. 电气领域：云母板、云母垫片、云母片电容器、电缆用云母带等2. 建筑领域：云母隔热材料、天然云母基材质、地板防潮、墙壁改良剂等3. 化工领域：陶瓷、塑料、橡胶等材料的填充和增韧剂4. 汽车行业：云母隔音材料、降噪材料5. 其他领域：纺织、食品、医药等领域的应用四、云母加工过程中的环保1. 云母加工对环境的影响2. 排放治理措施3. 云母回收再利用的措施五、云母科技的发展趋势1. 技术研发的新方向2. 云母材料应用领域的扩展3. 云母加工行业的发展方向六、结论1. 云母加工与应用的现状和面临的问题2. 未来云母领域的发展前景3. 需要进一步研究和生产的重点和方向。
一、绪论1. 研究云母的背景和意义云母是一种复合矿物，由硅酸盐和铝酸盐等不同化学成分的片状矿物质组成，其中又以正长石和白云母为主要成分。
因其具有高耐热、高隔热、低热膨胀系数、高化学稳定性、良好的电绝缘性、耐酸碱腐蚀以及高质量的机械强度等优异性能，成为综合各行各业的工业材料之一，广泛应用于电子电气、建筑、陶瓷、化工、汽车、医药、食品等领域。
2. 云母的概述和分类云母具有的物理和化学性质决定了它能够广泛的应用于不同的领域。
根据其颜色、化学成分和物理特性等不同的特征进行分类。
目前已知的云母类有约30多种，分为层状云母类和链状云母类等两大类，通过化学成分又可分为正长石云母、白云母、黑云母、紫云母、绿泥石等多种云母。
3. 云母的物理和化学性质的简述云母的分子结构属于片状异质结构，由AlO6八面体与SiO4四面体等构成，具有良好的层状结构特性。
云母的硬度一般在2-3级之间，比较脆性，但其力学强度依然高，因此具有优异的机械性能。
2024年云母市场发展现状
2024年云母市场发展现状引言云母是一种重要的矿产资源，在工业和冶金行业有着重要的应用。
随着工业化进程的推进，云母市场发展也呈现出一定的特点和趋势。
本文将对云母市场的发展现状进行分析和总结。
云母市场规模根据市场调研数据，云母市场的规模在过去几年中呈现稳定增长的趋势。
云母产业链的完善以及云母产品的广泛应用推动了市场的发展。
根据统计数据，云母市场的年销售额达到了X亿元。
云母市场应用领域云母在各个行业中有广泛的应用，其中主要包括电子、建材、化工等领域。
在电子行业中，云母主要用于电子元件的绝缘材料、热隔离材料等方面。
在建材行业中，云母的应用主要体现在墙面装饰、地面装饰等方面。
此外，云母在化工行业中也有广泛的应用，主要用于防火材料、耐高温材料等领域。
云母市场的竞争格局云母市场存在着较为激烈的竞争。
当前，云母市场的主要竞争者是国内外的云母生产企业。
国内企业主要集中在一些产矿区域，拥有丰富的云母资源。
国外的竞争者则主要来自于云母资源丰富的国家，如印度、巴西等。
这些竞争者在产品品质、价格等方面都具有一定的竞争优势。
云母市场的发展趋势未来，云母市场有望继续保持稳定增长的态势。
一方面，随着建筑行业的高速发展，墙面装饰和地面装饰领域对云母的需求将进一步增加。
另一方面，随着电子行业的发展，电子元件对云母的需求也将不断增加。
此外，云母还有很大的应用潜力待开发，尤其是在新能源和新材料领域。
结论云母市场近年来实现了稳定增长，具有广泛的应用领域。
市场竞争激烈，国内外企业在竞争中较为有优势。
未来，云母市场有望继续保持增长，并且在新能源和新材料领域发挥更大的作用。
云母生产工艺流程
云母生产工艺流程一、云母的概述云母是一种具有层状结构的矿物，主要成分为硅酸盐和氧化物，具有良好的导电性、隔热性、耐高温性等特点，广泛应用于电子、建筑、化工等领域。
二、原料准备1.挑选原料：选择质量优良的云母矿石进行加工。
常见的云母矿石有白云母、黑云母、金云母等。
2.粉碎：将挑选好的云母矿石送入粉碎机中进行粉碎，得到符合要求的细度和均匀度的云母粉末。
3.筛分：将粉碎后的云母粉末通过筛网进行筛分，去除杂质和不符合要求的颗粒。
三、湿法制备1.搅拌：将筛分好的云母粉末与水混合，在搅拌机中进行充分混合。
2.沉淀：在搅拌过程中加入沉淀剂，使其与云母形成沉淀。
待沉淀完成后，将上清液放出。
3.洗涤：将沉淀物用水反复洗涤，去除杂质和残留的沉淀剂。
4.过滤：将洗涤好的沉淀物通过过滤器进行过滤，得到湿云母饼。
5.干燥：将湿云母饼送入干燥室中进行干燥，直至其水分含量符合要求。
四、干法制备1.搅拌：将筛分好的云母粉末与添加剂混合，在搅拌机中进行充分混合。
2.压制：将搅拌好的云母粉末送入压力机中进行压制，使其成型。
3.烘干：将成型后的云母坯体送入烘箱中进行烘干，直至其水分含量符合要求。
4.焙烧：将烘干后的云母坯体送入焙烧窑中进行高温处理，使其结晶化和改善性能。
五、加工与成品制备1.切割：将焙烧后的云母坯体经过切割机切割成所需尺寸和形状的基板或片材。
2.表面处理：对切割好的云母基板进行表面处理，如抛光、打磨等，以达到所需的表面精度和光洁度。
3.成品制备：将经过表面处理的云母基板进行加工，如钻孔、切割、折弯等，制成所需的成品。
六、质量检测1.外观检查：对云母产品进行外观检查，包括尺寸、形状、表面质量等方面。
2.性能测试：对云母产品进行性能测试，包括导电性、隔热性、耐高温性等方面。
七、包装与运输1.包装：将符合要求的云母产品进行包装，如塑料袋、纸箱等，以保证其安全运输和储存。
2.运输：将包装好的云母产品送入仓库，并安排专业物流公司进行运输，确保其安全到达目的地。
云母片及云母电加热
云母粉概述云母粉是一种非金属矿物，含有多种成分，其中主要有SiO 2 ，含量一般在49%左右，Al 2 O 3 含量在30%左右。
云母[1]具有良好的弹性、韧性。
绝缘性、耐高温、耐酸碱、耐腐蚀、附着力强等特性，是一种优良的添加剂。
它广泛地应用于电器、电焊条、橡胶、塑料、造纸、油漆、涂料、颜料、陶瓷、化妆品、新型建材等行业，用途极其广泛。
随着科学技术的不断发展，人们开辟出新的应用领域。
品种：白云母粉、绢云母粉、钠云母粉、黑云母粉、金云母粉、铁黑云母粉、锰黑云母粉、锂云母粉。
我厂主要加工白云母粉、金云母粉、黑云母粉。
规格：20目、40目、60目、80目、100目、200目、325目、400目、500目、600目、800目、1000目、1250目、2500目等。
工艺特性及主要用途物理性能云母的物理性能主要取决于云母晶体的大小，由解理和硬度决定的剥分性以及云母的颜色透明度和弹性等。
工业云母多呈叠板状或书册状晶形，晶体大小不等，厚度从几毫米到几十厘米，一般只要晶体有效面积大于或等于4cm2，就具有直接利用价值。
当然晶体面积越大，价值越高。
云母的剥分性能由云母的解理和硬度所决定。
云母独特的晶体结构，使其具有一组极完全的底面解理，这成为工业云母技术加工剥分的重要性能。
理论上白云母能剥分到10 左右，金云母可剥分到5—10 左右，因此，白云母和金云母可按工业要求，剥分任意厚度的平整薄片，以满足电器、电子工业对云母的要求。
云母的硬度均较低，白云母为2—2.5，镁硅白云母为2.37，金云母为2.78—2.85。
云母的硬度越大，越难剥分。
白云母、镁硅白云母的剥分性能较好，金云母略差。
云母的颜色特征常用来表征云母的绝缘性能，工业云母一般以浅色白云母为好，金云母次之，黑云母的绝缘性能最差。
白云母的弹性系数为15346—21760bar，金云母为14500—19480bar，工业上利用云母作绝缘材料时，对其弹性有严格的要求。
云母加工过程跟工作流程
云母加工过程跟工作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!云母是一种造岩矿物，通常呈假六方或菱形的板状、片状、柱状晶形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
参考文献
彭光成 魏荣刚 文学华 廖建《电容器用云母纸的制造方法》广搜网 2013-10-1
•
云母的性能
云母以其独一无二、不可替代的性能而区别其它材料。 物理性能：柔软、无色透明、玻璃光泽、表面光滑平整、劈分性好，并有很好 的弹性和挠曲性。 化学性能：防水，耐酸（氢氟酸及浓硫酸除外）、碱、矿物油、化学药剂，抗 风化。 电气性能：具有较高的绝缘强度和较大的电阻，恒定介电常数及固定电容，较 低的电介质损耗，较低热系数，超绝缘性，以抗电弧、耐电晕等优良的介质性能 而著称。 热性能：耐火、难熔化、不易燃，低热传导，超常的热稳定性，暴露于高温条 件下无任何异常变化。 机械性能：良好的韧性，具有便于冲、切、机加工等有利的加工性能。质地坚 硬、弹性和挠曲性能好，能经受高强度的机械压力，
云母浆液的质量浓度控制在8~10%，浆液的质量浓度太低或太高易 造成云母纸的成纸结构不好，影响云母纸的定量和匀度指标，即云 母纸厚薄不匀。 采用长网纸机成纸，云母鳞片搭接更好，所得纸张的结构比采用园网 纸机更好，云母纸的介，同时介电强度高达90kv/mm，抗张力达到 5N/cm以上。 因此说明，本方法可用于生产高性能的云母纸，为生产性能更好的绝缘材料 提供了新方法。本方法制造的云母纸适于生产体积小、绝缘电阻高的云母电容， 同时提高电容器的耐击穿﹑抗老化性能，为电容领域提供了新的选择。
制造云母纸的工艺要求
焙烧时间和焙烧温度会影响云母纸的介电强度﹑抗张力等指标。 焙烧温度太高或焙烧时间太长易形成云母焦片，用云母焦片制浆抄出的云母 纸电气性能﹑柔软性﹑拉伸强度指标显著降低；反之焙烧温度太低或焙烧时间太 短有偏生料，在制浆过程中不易分剥成好的云母鳞片，纸张电气性能不好。 控制焙烧温度750~850℃、焙烧时间40~50min 所得云母纸的电气性能较好。 在焙烧时应根据焙烧炉的大小及焙烧质量要求，选择最佳投料量，焙烧炉大投料 量少能耗高不经济，焙烧炉小投料量多原料焙烧不均匀，焙烧质量不好，也会影 响云母纸的介电强度﹑抗张力等指标。经研究发现，控制每0.5~0.7m3 体积的焙 烧炉内腔投料15~20kg、焙烧温度750~850℃、焙烧时间40~50min可以使制备得 到的云母纸电气性能达到最佳。
云母的深加工
电容器用云母纸的制造方法
电容器用云母纸的制造过程
• • a、选取云母原料； b、焙烧：将云母原料投入焙烧 炉焙烧，焙烧温度750~850℃， 焙烧时间40~50min ； c、化学处理：配制质量分数为 3~5% 的酸溶液，加入步骤b 焙 烧后的原料，加热至沸腾，处理 50~60min ； d、制浆：将步骤c 化学处理后 的原料打碎，过滤，配制质量浓 度为8~10% 的浆液； e、抄纸：将步骤d 得到的浆液 在长网纸机上抄造成纸。 其中，步骤a 中选取面积5~7cm2、厚 度1~2mm 的白云母片为原料。 其中，步骤b 中每0.5~0.7m3 体积的 焙烧炉内腔投料15~20kg。 其中，步骤c 中所述的酸溶液为硫酸 溶液。 其中，步骤d 中所述的打碎是指采用 水力将步骤c 处理后云母片打碎成云母鳞 片，水力压力为4.5~5kg/cm2。 其中，步骤d 中过滤采用120 目滤网 脱水60~70%。 其中，步骤d 中过滤后去除径厚比＜ 100 的云母鳞片。
云母的发展前景
从总的趋势看，由于人工合成云母大晶体的成功，世界上对大片云母的需求量将 逐渐减少，因而天然大片云母的开采量将逐年降低。然而对碎片云母的需求则将继续 增加。世界上现有优质云母还远远不能满足需要，合成云母的研制正在加快进行。 当前云母的消费结构已发生变化，据估计，全世界对片云母的需求量将以每年 4.6%的速度持续下降，而对碎云母的需求量将以平均每年1.5%的速度持续增长。云 母综合利用产品----云母纸和湿磨云母粉以及云母深加工产品，都是国际市场上比较畅 销的产品。 如今，国内薄片云母需求量将逐年减少，电子管投料片云母的需要量保持平衡， 电容器芯片和等外厚片云母等基本饱和。天然片状云母一般为代用材料所取代。但作 为云母综合利用的产品，云母纸和云母粉以及深加工产品如云母绝缘制品、云母纸电 器等开始畅销。
•
•
•
制造云母纸选材要求
• • • • • 选取面积为5~7cm2，厚度为1~2mm 的云母片为原料。云母片大小较均匀， 有利于打浆。原料内不允许有风化云母、水锈云母、斑污云母及外来杂质。 风化云母是指云母长期露天堆置，受空气、水及其它因素的作用，使其质地 松软、无弹性，部份性能发生变化。 水锈云母是指云母长期受水的浸蚀、吸潮及空气中氧的作用，云母晶体中的 FeO 变成Fe2O3，出现赤色斑痕。 斑污云母是指云母片中斑点点径大于3mm 且较密集的云母。 外来杂质主要是指在选矿、运输过程中，参杂的木屑、竹屑、木炭、碎纸、 碎布、果皮、卷发、铁丝、铁钉等非云母杂质。
(1)云母纸市场 机械部门早就确定电机用云母绝缘材料主要用云母纸代替云母薄片。 1987年我国新增发电设备能力920万千瓦，通常按新增10万千瓦发电能力需耗用云 母纸5吨计算，约需460吨云母纸。我国今后能源工业是发展重点，"七五"期间，计 划达到年产1000万千瓦的发电机组能力，每年需要云母纸不低于500吨，共需2500 吨以上。另外，1987年我国的发电装机容量已达1亿千瓦，若按20-30%的更换维 修考虑，维修需用的云母纸亦相当可观。此外，还有众多的工业、家用电器也需要 大量的绝缘纸板等产品。国内云母纸市场大有前途。 （2)云母粉市场 全国电焊条生产每年需云母粉约1.5万吨，油毡纸用云母粉14万 吨、消防器材用云母粉2000吨左右，再加上新开拓的云母粉应用领域，从发展趋 势看，云母粉的需要量可能会进一步增长。
云母的深加工
演讲：周鑫维 制作：王志杰，李淼
云母的微观结构
• 云母属于层状结构，为两层硅氧四面体夹着一层铝氧八面体结构的复式硅氧 层，在硅氧四面体中约有1/4的Si被Al取代，引起正电价不足，硅氧四面体带 负电，由正离子来补充，正离子处在两个复式硅氧层之间。一般硅氧四面体 和铝氧八面体之间结合很牢固，而补充电价的正离子夹在两个复式硅氧层之 间，所以较微弱，因此，云母晶体很容易沿这些正离子所在的平面分剥开来。 云母是含锂、钠、钾、镁、铝、锌、铁、钒等金属元素并具有层状结构的含 水铝硅酸盐族矿物的总称，是复杂的硅酸盐类。云母通常呈假六方或菱形的 板状、片状、柱状晶形。颜色随化学成分的变化而异。常见于火成岩、沉积 岩和变质岩中。优质白云母主要产于花岗伟晶岩中。云母的种类很多，有白 云母、黑云母、金云母、锂云母、铁锂云母、绢云母和脆云母、钛云母、水 云母等。具有工业价值的主要有白云母、镁硅白云母和金云母。
将焙烧后云母片置于酸溶液中，加热至沸腾，云母片剧烈膨胀，在蒸气 作用下分解成鳞片状。常用的酸有磷酸、硫酸和盐酸都可使用，硫酸根离 子比氯离子对云母纸的电气性能影响小，且硫酸比盐酸、磷酸价格低，故 优选硫酸。酸溶液浓度过高或过低﹑加热至沸腾处理时间过长或过短，影 响云母浆液的质量和成浆率。本发明人经研究发现，采用本发明焙烧方式 焙烧后的云母片在化学处理时，控制酸溶液的质量分数为3~5%、处理时 间50~60min，可得到质量好的云母浆液。 压力的大小主要根据打成浆后的鳞片质量及分布确定，压力太大鳞片破碎 太小，反之压力太小，大鳞片多。径厚比是云母鳞片直径与厚度之比，是 衡量云母鳞片质量的一个技术指标，其比值越大表明云母鳞片大而薄，云 母鳞片好，搭接后成纸结构好，有利于提高云母纸的电气性能﹑拉伸强度。 在去除径厚比小于100 的云母鳞片时可采用旋流分级器等设备，以提高工 作效率。滤网脱水是为了提高云母浆液的质量浓度。
