13几种光纤接口(ST,SC,LC,FC)
四种光纤接口介绍
四种光纤接口介绍常见的光纤接口类型有ST、SC、FC、LC，下面讲解如何区分他们。
1.ST卡接式圆形光纤接口ST头是在现场见的最多的光纤接口，我们可以这么形容它的：圆的，可以转半圈卡住的光纤接口。
这种接口优点是易于固定，缺点是容易折断，而且连接时稍稍费些力气。
2.SC卡接式方型光纤接口SC连接口是直接插拔的，使用很方便，缺点是没有固定端，很容易掉出来。
3.FC圆形带螺纹光纤接口FC接口是见过非常多，线路保护装置跟通讯柜连接时多用此类型光纤连接头。
这种接口有一个螺帽可以拧到连接器上，优点是牢靠、防灰尘，缺点是安装时间长。
4.LC光纤接口LC型连接器是著名Bell（贝尔）研究所研究开发出来的，采用操作方便的模块化插孔（RJ）闩锁机理制成。
其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半。
这样可以提高光纤配线架中光纤连接器的密度。
这种光纤接口在某些友方厂家中应用较多。
5.四种接口优缺点及应用范围以上四种光纤接口中，SC和LC为插拔式，方便。
FC和ST是螺旋式，牢固。
其中SC接口是标准方型接口，采用工程塑料，具有耐高温，不容易氧化的优点，而且价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高，传输设备侧使用较多。
ST接口常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣，插入后旋转半周有一卡口固定，缺点是容易折断。
ODF侧光接口一般用FC接口，FC 是金属接口，但ODF不会有高温问题，同时金属接口的可插拔次数比塑料要多。
LC口主要是用来连接SFP/SFF模块的连接器，它采用操作方便的模块化插孔闩锁机理（类似RJ45网口）制成，多用于交换机。
这四种光纤接口会出现不一样的组合，形成不同类型的光纤，比如ST-LC光纤，代表一头是ST口，一头是LC口。
ST、SC、FC、LC光纤接头区别
ST、SC、FC、LC光纤接头区别ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F 连接来说，连接器通常是ST类型。
常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC圆型带螺纹(配线架上用的最多)ST卡接式圆型SC卡接式方型(路由器交换机上用的最多)PC微球面研磨抛光APC呈8度角并做微球面研磨抛光MT-RJ方型,一头双纤收发一体(华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter,使用的光纤接口多为SC或ST型SFP小型封装GBIC,使用的光纤为LC型使用的光纤:单模:L,波长1310单模长距LH波长1310,1550多模:SM波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
ST、SC、FC、LC光纤接头区别

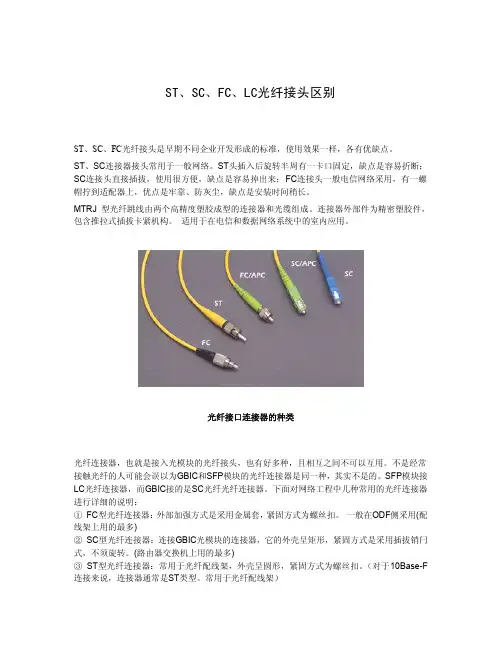

1 ST、SC、FC、LC光纤接头区别简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC 连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤λ在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λ“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
STSCFCLC光纤接头区别
S T S C F C L C光纤接头区别文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]ST、SC、FC、LC光纤接头区别简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC 光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架）④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
（路由器常用）⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
ST、SC、LC、FC接头区别全面
ST、SC、FC、LC光纤接头区别2012-03-14 22:28:19| 分类：默认分类| 标签：|举报|字号大中小订阅gbic是光接口，可以理解是插光纤的接口，有可能是cisco专有的接口类型；fc、sc、st并不是单、双模的意思，mm多模，sm单模；fc、sc、st是光纤的三种接头类型，也就是光纤的头子，目前见到cisco 的gbic都要接sc接头。
fc和st是圆头，st是方头；至于lc么，是光纤头的一种类型，和其它的不同，可以认为是定义光纤未端是突出来的还是凹进去的一种标准。
简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
FC、ST、SC、LC接口区别
FC、ST、SC、LC接⼝区别光纤跳线（⼜称光纤连接器）是指光缆两端都装上连接器插头，⽤来实现光路活动连接，除此之外提到的尾纤是只有⼀端装有连接器插头的光纤。
在安防监控⼯程中，我们会经常⽤到光纤跳线，⽐如连接光纤终端盒与光纤收发器或连接光模块、光设备与光设备的对联、光纤传输线路的跳接等。
安防⼯程中，我们常⽤的光纤跳线基本上有四种接⼝⽅式FC、ST、SC、LC。
⼀般光纤跳线都是⼀根光纤线每侧带⼀个接头，那么这四种接头相互组合会有多少种呢？16种？对吗？你再仔细想想，有没有重复的？请看下图：上图中，颜⾊⼀致的是同⼀种，就好⽐FC-SC与SC-FC是⼀种⼀样。
实际⼯作中，光纤跳线有单模、多模（50/125\62.5/125）、OM3、OM4、OM5、MPO、⽪线光纤跳线等，再加上光纤跳线长度有1⽶、2⽶、3⽶、5⽶、10⽶、20⽶、50⽶等任意长度均可定制。
单模光纤跳线单模光纤(Single-mode Fiber)：⼀般光纤跳线⽤黄⾊表⽰，接头和保护套为蓝⾊;传输距离较长。
多模光纤跳线多模光纤(Multi-mode Fiber)：⼀般光纤跳线⽤橙⾊表⽰，也有的⽤灰⾊表⽰，接头和保护套⽤⽶⾊或者⿊⾊;传输距离较短离较短。
OM3光纤跳线“OM” stand for optical multi-mode，即光模式，是多模光纤表⽰光纤等级的标准。
不同等级传输时的带宽和最⼤距离不同，因此所运⽤的场景也不同，选对合适的光纤跳线有利于节省成本、提⾼效率。
OM3与OM4是表⽰多模光纤等级的标准，因此OM4光纤跳线是OM3光纤跳线的⼀种发展⽅向更优的状态。
OM4多模万兆光纤跳线OM3是850nm激光优化的50um芯径多模光纤，在采⽤850nm VCSEL的10Gb/s以太⽹中，光纤传输距离可以达到300m；OM4是OM3多模光纤的升级版，光纤传输距离可以达到550m。
OM5多模万兆光纤跳线OM5光纤跳线最开始被称为宽带多模光纤跳线，它是TIA和IEC定义的光纤跳线新标准，纤径为50/125µm，与OM3和OM4光纤跳线相⽐，OM5光纤跳线可以⽤于更⾼带宽的应⽤。
几种光纤接口定义(ST,SC,LC,FC)
几种光纤接口(ST,SC,LC,FC)光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤--------------------------------------------------------------------------------在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。
“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。
在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”后面表明光纤接头截面工艺，即研磨方式。
“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。
“SC” 表示尾纤接头型号为SC接头，业界传输设备侧光接口一般用用SC接头，SC接头是工程塑料的，具有耐高温，不容易氧化优点； ODF侧光接口一般用FC接头，FC是金属接头，但ODF 不会有高温问题，同时金属接头的可插拔次数比塑料要多，维护ODF尾纤比光板尾纤要多。
其它常见的接头型号为：ST、DIN 、FDDI。
“PC”表示光纤接头截面工艺，PC是最普遍的。
在广电和早期的CATV中应用较多的是APC型号。
几种光纤接口(ST,SC,LC,FC)
几种光纤接口(ST,SC,LC,FC)光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型（TAYO公司配线架用这种）SC 卡接式方型(路由器交换机上用的最多) D-LINK 光电收发器PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用、3com 4950)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤--------------------------------------------------------------------------------在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。
“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。
在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下[!21ki@][@21ki!]!]“/”后面表明光纤接头截面工艺，即研磨方式。
[!21ki@][@21ki!] “PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。
“SC”表示尾纤接头型号为SC接头，业界传输设备侧光接口一般用用SC接头，SC 接头是工程塑料的，具有耐高温，不容易氧化优点； ODF侧光接口一般用FC接头，FC是金属接头，但ODF不会有高温问题，同时金属接头的可插拔次数比塑料要多，维护ODF尾纤比光板尾纤要多。
