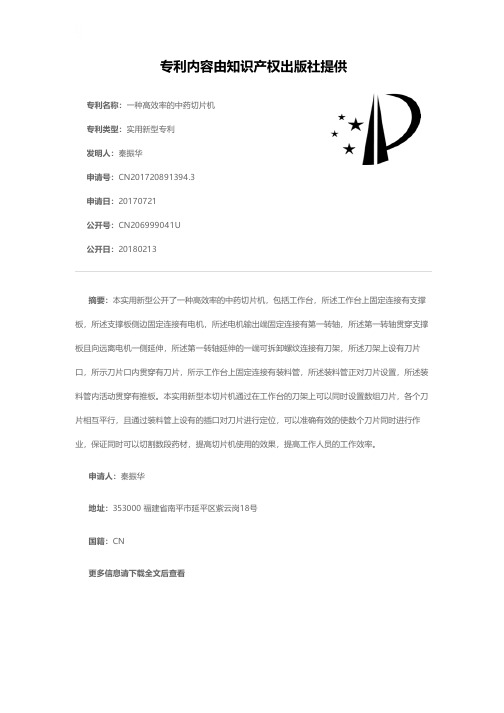

一种高效率的中药切片机[实用新型专利]

专利名称：一种高效率的中药切片机专利类型：实用新型专利
发明人：秦振华
申请号：CN201720891394.3
申请日：20170721
公开号：CN206999041U
公开日：
20180213
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高效率的中药切片机，包括工作台，所述工作台上固定连接有支撑板，所述支撑板侧边固定连接有电机，所述电机输出端固定连接有第一转轴，所述第一转轴贯穿支撑板且向远离电机一侧延伸，所述第一转轴延伸的一端可拆卸螺纹连接有刀架，所述刀架上设有刀片口，所示刀片口内贯穿有刀片，所示工作台上固定连接有装料管，所述装料管正对刀片设置，所述装料管内活动贯穿有推板。

本实用新型本切片机通过在工作台的刀架上可以同时设置数组刀片，各个刀片相互平行，且通过装料管上设有的插口对刀片进行定位，可以准确有效的使数个刀片同时进行作业，保证同时可以切割数段药材，提高切片机使用的效果，提高工作人员的工作效率。

申请人：秦振华
地址：353000 福建省南平市延平区紫云岗18号
国籍：CN
更多信息请下载全文后查看。

一种多功能中药材切片机[实用新型专利]

专利名称：一种多功能中药材切片机专利类型：实用新型专利
发明人：解娟芳
申请号：CN201721274106.6
申请日：20170929
公开号：CN207310014U
公开日：
20180504
专利内容由知识产权出版社提供
摘要：本实用新型涉及重要生产设备技术领域，尤其是一种多功能中药材切片机，包括机箱和箱盖，机箱前端开设有前置出药口，箱盖上端上开设有圆形顶部安装孔，顶部安装孔内部卡接有圆形顶部盖板。

本实用新型的一种多功能中药材切片机通过在顶部盖板下表面螺纹固定连接有内置弹性挤压轮的送药管，人们在向内送药时可以使得药材输送更加平稳，同时切割过程也不会造成药材位移，支撑性能大大提升，切片更加平整，而且切割尺寸也更加均匀。

申请人：宁夏西北药材科技有限公司
地址：756000 宁夏回族自治区固原市隆德县城312国道(汽车站对面)
国籍：CN
代理机构：北京立成智业专利代理事务所(普通合伙)
代理人：张厚山
更多信息请下载全文后查看。

中药饮片切片机[发明专利]

专利名称：中药饮片切片机
专利类型：发明专利
发明人：吴翠色
申请号：CN201611118819.3申请日：20161208
公开号：CN106514750A
公开日：
20170322
专利内容由知识产权出版社提供
摘要：本发明公开了一种中药饮片切片机，包括转盘和定刀片，所述转盘上沿其径向设有多个动刀片，所述转盘由转动机构驱动旋转，还包括调整动刀片与定刀片之间距离的间隙调整机构，所述间隙调整机构包括卡套、滑块和传动件，所述卡套包括由转盘端面向外延伸的套体和位于套体一端的环形块，所述环形块上沿其径向开有滑槽，所述滑块位于滑槽内并与滑槽沿转盘轴向滑动配合，所述动刀片安装在滑块上，所述传动件驱动滑块移动以调整动刀片与定刀片之间的距离。

本发明的有益效果：1、通过间隙调整机构改变动刀片在转盘上的轴向位置，进而能够对不同厚度的中药饮片进行剪切；2、间隙调整机构结构简单、紧凑，占用空间小，运行平稳。

申请人：重庆市神女药业股份有限公司
地址：404799 重庆市巫山县职教工业园区8号楼
国籍：CN
代理机构：重庆棱镜智慧知识产权代理事务所(普通合伙)
代理人：李兴寰
更多信息请下载全文后查看。

一种中药生产用中药切片机[实用新型专利]

专利名称：一种中药生产用中药切片机专利类型：实用新型专利
发明人：郭建斌,陈王丽,董志红
申请号：CN201921291144.1
申请日：20190811
公开号：CN210414706U
公开日：
20200428
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种中药生产用中药切片机，本中药生产用中药切片机，操作箱、切片装置、送料装置和压辊装置；本中药生产用中药切片机，通过送料装置中的送料槽放入药材，然后送料履带和压辊装置带动药材，进入进料口，碰到挡板时，切片装置中减速电机带动刀片对药材进行切割，药材与挡板的距离，就是药材的厚度，当药材切割之后掉入下端的材料收集箱内，然后通过抽拉箱将切割好的药材拉出来，这样可以提高工作效率，省时，省力，切片均匀，提高药材质量。

申请人：郭建斌
地址：210000 江苏省南京市玄武区明故宫路6号
国籍：CN
代理机构：长沙新裕知识产权代理有限公司
代理人：刘熙
更多信息请下载全文后查看。

一种中药材切片设备[实用新型专利]

专利名称：一种中药材切片设备专利类型：实用新型专利
发明人：解娟芳
申请号：CN201821413185.9申请日：20180830
公开号：CN208729890U
公开日：
20190412
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种中药材切片设备，包括装置外壳，所述装置外壳的一侧安装有伺服电机，且装置外壳的一侧靠近伺服电机的后方连接有蜂鸣器，所述装置外壳的另一侧连接有维修门，且装置外壳的顶端设置有进料口，所述装置外壳的前表面设置有凹槽，且装置外壳的内壁连接有转动辊，所述装置外壳的内壁靠近维修门的下方设置有斜板，且装置外壳的内壁靠近转动辊的后方固定有固定块，所述伺服电机的外表面安装有电机罩，所述转动辊的外表面安装有刀片，所述维修门的前表面连接有凸块。

本实用新型通过设置刀片、固定块与刀槽，中药材顺着固定快的上表面与刀片接触，刀片顺着刀槽旋转，即可将中药材切割成大小一致的中药片。

申请人：宁夏西北药材科技有限公司
地址：756000 宁夏回族自治区固原市隆德县城312国道(汽车站对面)
国籍：CN
代理机构：北京立成智业专利代理事务所(普通合伙)
代理人：张江涵
更多信息请下载全文后查看。

一种中药饮片自动切片装置[实用新型专利]

专利名称：一种中药饮片自动切片装置专利类型：实用新型专利
发明人：李兴荣
申请号：CN202122126377.X
申请日：20210905
公开号：CN216229594U
公开日：
20220408
专利内容由知识产权出版社提供
摘要：本实用新型涉及饮片加工设备技术领域，且公开了一种中药饮片自动切片装置，包括箱体，箱体内腔的左侧固定安装有卡料板，卡料板的顶部固定安装有一号电机，一号电机的输出端通过减速机固定安装有旋转轴，旋转轴的前端固定安装有一号旋转臂，旋转轴的右端固定安装有二号旋转臂，一号旋转臂的外表面通过小圆柱滑动安装有横向推板，二号旋转臂的外表面通过小圆柱滑动安装有纵向推板，箱体内腔的右侧固定安装有支撑板，该中药饮片自动切片装置,通过横向推板与纵向推板推动中药饮片在配合旋转杆转动带动切刀，对中药饮片自动切片，从而达到了自动校对切片的效果，提高了中药饮片切片的工作效率，节约了劳动力。

申请人：李兴荣
地址：223900 江苏省宿迁市泗洪县建设南路东侧11#
国籍：CN
更多信息请下载全文后查看。

一种中药材用切药机[实用新型专利]

专利名称：一种中药材用切药机专利类型：实用新型专利
发明人：王志惠
申请号：CN201620328015.5申请日：20160419
公开号：CN205521570U
公开日：
20160831
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种中药材用切药机，包括工作台，所述工作台的上表面左侧设有输送装置，所述输送装置包括第一传动辊，所述工作台的上表面中心处设有支架，所述支架的底端设有切刀，所述切刀通过液压伸缩杆与支架相连，所述支架的正面设有液压机。

该中药材用切药机，通过输送装置、切刀和液压伸缩杆的配合，第一传动辊通过与第二传动辊的配合带动传动链转动将药材输送至切刀处，液压机工作带动液压伸缩杆往复伸缩带动切刀对药材进行切割，提高对药材的切割效果，切割后的药材落至电动伸缩板处，控制器控制电动伸缩板开启将切割后的药材通过下料管落入集药槽内，方便对药材进行保存，提高了药材的质量。

申请人：山阳县方圆中药材种植专业合作社
地址：726400 陕西省商洛市山阳县城关镇土桥村
国籍：CN
代理机构：北京科亿知识产权代理事务所(普通合伙)
代理人：汤东凤
更多信息请下载全文后查看。

一种中药材切片机[实用新型专利]

专利名称：一种中药材切片机专利类型：实用新型专利
发明人：王亚萍,许睿
申请号：CN202020710639.X 申请日：20200504
公开号：CN212399769U
公开日：
20210126
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种中药材切片机，包括安装座，所述安装座的上方固定安装有储料槽，所述安装座的上方一侧固定安装有位于储料槽底部的导料装置，所述安装座的内侧侧壁固定安装有位于导料装置一侧底部的限位装置，所述安装座的内侧侧壁固定安装有位于限位装置中间的切片装置，所述安装座的侧面固定安装有位于导料装置底部的导料环，所述安装座的上方远离储料槽的一侧固定安装有气缸，所述导料装置包括电机、辊筒、固定块、导料槽、输料道和导料管，所述电机固定安装在安装座上方一侧；本实用新型，解决了传统的人工手动切药材过程中存在的药材切片效率低和费力的问题，大大提高了中药的生产切片效率，提高了生产力。

申请人：王亚萍
地址：541002 广西壮族自治区桂林市象山区文明路12号(桂林市人民医院)
国籍：CN
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920520221.X
(22)申请日 2019.04.17
(73)专利权人彭阳县明宇药业有限责任公司
地址 756599 宁夏回族自治区固原市彭阳
县城阳乡韩寨村西头队
(72)发明人韩有坤　
(74)专利代理机构北京辰权知识产权代理有限
公司 11619
代理人肖文文
(51)Int.Cl.
B26D 1/15(2006.01)
B26D 7/06(2006.01)
B07B 1/04(2006.01)
(54)实用新型名称
一种多功能中药材切片机
(57)摘要
本实用新型公开了一种多功能中药材切片
机，包括支撑架，所述支撑架的内部固定有切片
箱，所述切片箱的内部固定有固定架，所述固定
架的顶部固定有轴承，所述轴承的内部套接有第
二转轴，所述第二转轴的一端贯穿有转盘，设置
有第一斜板、第二斜板，使用者通过进料口投放
药材，药材会顺着第一斜板倾斜方向滑动，并滑
入第二斜板上，再经第二斜板滑入至另一个第一
斜板上，由于第一斜板和第二斜板的间距固定且
倾斜方向相反，以便控制物料滑入至第二斜板上
的速率与数量，避免物料投入太多造成堵塞，提
高切片效率。

权利要求书1页说明书3页附图2页CN 210061264 U 2020.02.14
C N 210061264
U
权　利　要　求　书1/1页CN 210061264 U
1.一种多功能中药材切片机，包括支撑架(1)，其特征在于：所述支撑架(1)的内部固定有切片箱(3)，所述切片箱(3)的内部固定有固定架(22)，所述固定架(22)的顶部固定有轴承(23)，所述轴承(23)的内部套接有第二转轴(12)，所述第二转轴(12)的一端贯穿有转盘(13)，所述第二转轴(12)的另一端贯穿有切片盘(15)，所述切片盘(15)的一侧固定有刀片(16)，所述支撑架(1)的底部四周固定有支撑柱(2)，所述支撑柱(2)的内部固定有放置架(7)，所述放置架(7)的顶部安装有电机(8)，所述电机(8)的输出端连接有第一转轴(10)，所述第一转轴(10)的一端套接有皮带(9)，且所述皮带(9)的内部与转盘(13)转动连接，所述支撑架(1)的顶部两侧固定有支撑杆(5)，所述支撑杆(5)的顶端固定有放料架(4)，所述放料架(4)的外表面一侧开设有进料口(14)，且所述进料口(14)与切片箱(3)的一侧相连接，所述进料口(14)的内部一侧固定有第一斜板(17)，所述进料口(14)的另一侧固定有第二斜板(18)，所述切片箱(3)的底部开设有出料口(11)，所述出料口(11)的底部开设有滑槽(21)，所述滑槽(21)的外表面连接有过滤网(19)，所述出料口(11)的底部固定有集料室(20)，所述集料室(20)的外表面下方贯穿有螺杆(25)，所述螺杆(25)的一端贯穿有挡板(24)，所述支撑架(1)的一侧安装有电源开关(6)。

2.根据权利要求1所述的一种多功能中药材切片机，其特征在于：所述电源开关(6)与电机(8)电性连接。

3.根据权利要求1所述的一种多功能中药材切片机，其特征在于：所述第一斜板(17)设置有两个，所述第一斜板(17)与第二斜板(18)的倾斜方向相反。

4.根据权利要求1所述的一种多功能中药材切片机，其特征在于：所述挡板(24)通过螺杆(25)与集料室(20)螺纹连接。

5.根据权利要求1所述的一种多功能中药材切片机，其特征在于：所述放料架(4)的底部向下凹陷，且所述放料架(4)的制作材料包括钢。

6.根据权利要求1所述的一种多功能中药材切片机，其特征在于：所述出料口(11)向下倾斜，且所述集料室(20)与出料口(11)的倾斜角度与方向相同。

2。
