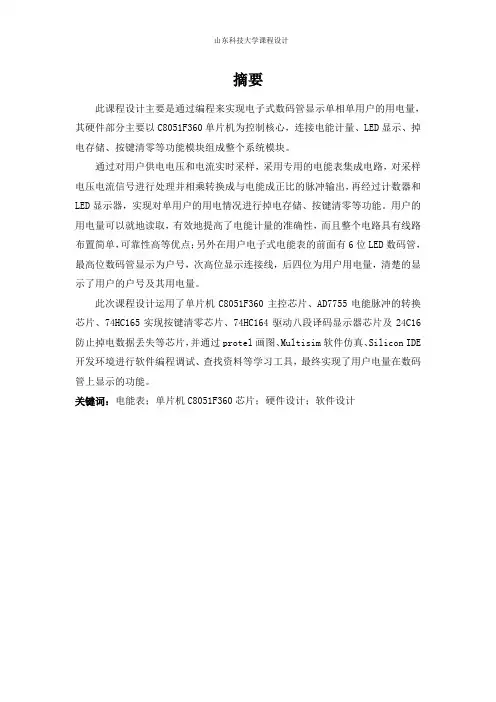

单相单用户电能表的设计课程设计
摘要此课程设计主要是通过编程来实现电子式数码管显示单相单用户的用电量，其硬件部分主要以C8051F360单片机为控制核心，连接电能计量、LED显示、掉电存储、按键清零等功能模块组成整个系统模块。
通过对用户供电电压和电流实时采样，采用专用的电能表集成电路，对采样电压电流信号进行处理并相乘转换成与电能成正比的脉冲输出，再经过计数器和LED显示器，实现对单用户的用电情况进行掉电存储、按键清零等功能。
用户的用电量可以就地读取，有效地提高了电能计量的准确性，而且整个电路具有线路布置简单，可靠性高等优点；另外在用户电子式电能表的前面有6位LED数码管，最高位数码管显示为户号，次高位显示连接线，后四位为用户用电量，清楚的显示了用户的户号及其用电量。
此次课程设计运用了单片机C8051F360主控芯片、AD7755电能脉冲的转换芯片、74HC165实现按键清零芯片、74HC164驱动八段译码显示器芯片及24C16防止掉电数据丢失等芯片，并通过protel画图、Multisim软件仿真、Silicon IDE 开发环境进行软件编程调试、查找资料等学习工具，最终实现了用户电量在数码管上显示的功能。
关键词：电能表；单片机C8051F360芯片；硬件设计；软件设计ABSTRACTThe curriculum design is mainly through programming to achieve the electronic digital display single user's electricity, the hardwarepart mainly C8051F360 microcontroller as control core, connect theelectric energy metering, LED display, power-down memory, buttonreset function module of the system module.Based on the user's power supply voltage and current real-time sampling, using special electric energy meter IC, for processing andmultiplication is converted into pulse output and power is proportional to the voltage and current sampling signal, and thenthrough the counter and LED display for single user of electricity to power storage, key features such as clear. The user of electricity consumption can be read in situ, effectively improve the accuracy of electric energy metering, and the whole circuit has simple circuitarrangement, high reliability; there are 6 LED digital tube in addition to the users of electronic watt-hour meter in front of the most high,digital tube display for households, and secondarily display line, after four for the user of electricity, clearly shows the user's account number and power consumption.The curriculum design using the conversion pulse MCU C8051F360 main control chip, AD7755 chip, 74HC165 chip, 74HC164 buttonreset drive eight decoding display chip and 24C16 avoid losing data,chip, and through the Protel drawing, The Multisim software simulation, Silicon IDE development environment for software programming and debugging, find information, learning tools, and ultimately the user of electricity in the digital tube display function.Keywords: electric energy meter; C8051F360 chip; hardware design; software design目录1绪论 (2)1.1电能表在国内发展状况 (2)1.2 课题的研究内容与意义 (2)2 设计任务与主要要求 (4)2.1 设计任务 (4)2.2 设计的主要要求 (4)3 设计原理分析 (5)3.1设计的总体方案 (5)3.2 设计方案框图 (6)3.3 电能表总电路图 (6)4 设计的主要内容 (8)4.1硬件设计 (8)4.1.1 C8051F360单片机电路部分 (8)4.1.2 +5V稳压电源的设计 (9)4.1.3 74HC164驱动LED数码管显示的设计 (11)4.1.4 24C16芯片掉电存储的设计 (13)4.1.5 74HC165芯片按键清零的设计 (14)4.1.6 AD7755电能转换设计 (14)4.2 软件设计 (17)4.2.1 主函数流程图 (17)4.2.2 AT24C16读函数流程图 (18)4.2.3 AT24C16写函数流程图 (19)4.2.4 显示用户电量流程图 (20)4.2.5按键扫描清零函数流程图 (20)4.2.6 中断子程序流程图 (21)5 课程设计总结 (22)参考文献 (23)附录一 (24)附录二 (25)附录三 (27)1 绪论1.1电能表在国内发展状况电能表是我国电工仪表行业中产量最大的产品。

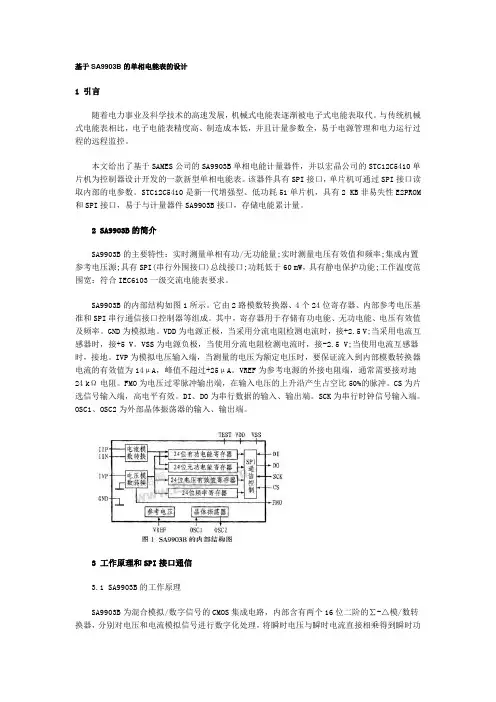

基于SA9903B的单相电能表的设计
基于SA9903B的单相电能表的设计1 引言随着电力事业及科学技术的高速发展，机械式电能表逐渐被电子式电能表取代。
与传统机械式电能表相比，电子电能表精度高、制造成本低，并且计量参数全，易于电源管理和电力运行过程的远程监控。
本文给出了基于SAMES公司的SA9903B单相电能计量器件，并以宏晶公司的STC12C5410单片机为控制器设计开发的一款新型单相电能表。
该器件具有SPI接口，单片机可通过SPI接口读取内部的电参数。
STC12C5410是新一代增强型、低功耗51单片机，具有2 KB非易失性E2PROM 和SPI接口，易于与计量器件SA9903B接口，存储电能累计量。
2 SA9903B的简介SA9903B的主要特性：实时测量单相有功/无功能量;实时测量电压有效值和频率;集成内置参考电压源;具有SPI(串行外围接口)总线接口;功耗低于60 mW，具有静电保护功能;工作温度范围宽：符合IEC6103一级交流电能表要求。
SA9903B的内部结构如图1所示。
它由2路模数转换器、4个24位寄存器、内部参考电压基准和SPI串行通信接口控制器等组成。
其中，寄存器用于存储有功电能、无功电能、电压有效值及频率。
GND为模拟地。
VDD为电源正极，当采用分流电阻检测电流时，接+2.5 V;当采用电流互感器时，接+5 V。
VSS为电源负极，当使用分流电阻检测电流时，接-2.5 V;当使用电流互感器时，接地。
IVP为模拟电压输入端，当测量的电压为额定电压时，要保证流入到内部模数转换器电流的有效值为14μA，峰值不超过+25μA。
VREF为参考电源的外接电阻端，通常需要接对地24 kΩ电阻。
FMO为电压过零脉冲输出端，在输入电压的上升沿产生占空比50%的脉冲。
CS为片选信号输入端，高电平有效。
DI、DO为串行数据的输入、输出端。
SCK为串行时钟信号输入端。
OSC1、OSC2为外部晶体振荡器的输入、输出端。
3 工作原理和SPI接口通信3.1 SA9903B的工作原理SA9903B为混合模拟/数字信号的CMOS集成电路，内部含有两个16位二阶的∑-△模/数转换器，分别对电压和电流模拟信号进行数字化处理，将瞬时电压与瞬时电流直接相乘得到瞬时功率。

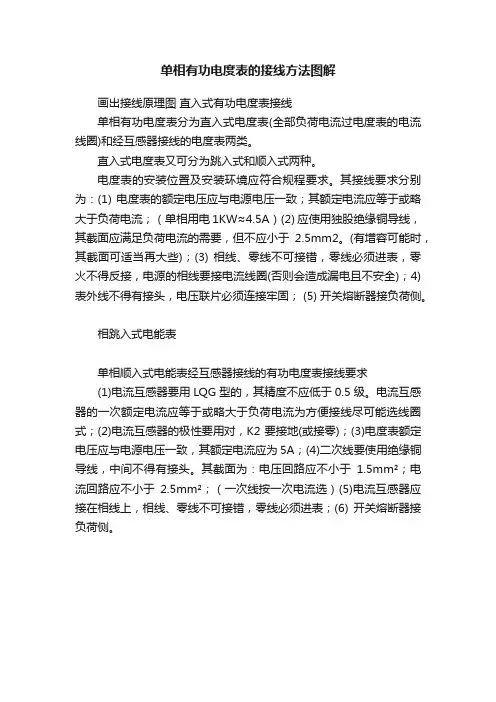

单相有功电度表的接线方法图解
单相有功电度表的接线方法图解
画出接线原理图直入式有功电度表接线
单相有功电度表分为直入式电度表(全部负荷电流过电度表的电流线圈)和经互感器接线的电度表两类。
直入式电度表又可分为跳入式和顺入式两种。
电度表的安装位置及安装环境应符合规程要求。
其接线要求分别为：(1) 电度表的额定电压应与电源电压一致；其额定电流应等于或略大于负荷电流；（单相用电1KW≈4.5A）(2) 应使用独股绝缘铜导线，其截面应满足负荷电流的需要，但不应小于2.5mm2。
(有增容可能时，其截面可适当再大些)；(3) 相线、零线不可接错，零线必须进表，零火不得反接，电源的相线要接电流线圈(否则会造成漏电且不安全)；4) 表外线不得有接头，电压联片必须连接牢固； (5) 开关熔断器接负荷侧。
相跳入式电能表
单相顺入式电能表经互感器接线的有功电度表接线要求
(1)电流互感器要用LQG型的，其精度不应低于0.5级。
电流互感器的一次额定电流应等于或略大于负荷电流为方便接线尽可能选线圈式；(2)电流互感器的极性要用对，K2要接地(或接零)；(3)电度表额定电压应与电源电压一致，其额定电流应为5A；(4)二次线要使用绝缘铜导线，中间不得有接头。
其截面为：电压回路应不小于1.5mm²；电流回路应不小于2.5mm²；（一次线按一次电流选）(5)电流互感器应接在相线上，相线、零线不可接错，零线必须进表；(6) 开关熔断器接负荷侧。
单相电能表的设计与实现
毕业设计设计题目单相电能表的设计与实现学生姓名学号专业班级指导教师院系名称计算机与信息学院2015 年月日目录摘要 (1)Abstract (2)1 绪论 (3)1.1 课题背景和意义 (3)1.2 电能表的发展历史和现状 (3)1。
2。
1 电能表的发展历史 (3)1。
2.2 电能表的研究现状 (3)1。
3 本文研究内容 (4)2 电能表工作原理及ADE7755介绍 (6)2.1 电能表工作原理 (6)2.2 ADE7755介绍 (7)2。
2。
1 外部引脚及功能说明 (7)2。
2。
2 功能简介及功能框图 (9)2。
2.3 ADE7755工作原理 (11)3 电能表的硬件设计 (12)3.1 控制系统设计 (12)3。
1。
1 单片机AT89C51简介 (12)3.1。
2 最小单片机系统设计 (13)3.2 电能计量模块设计 (14)3.3 LCD1602显示模块设计 (15)3.3。
1 LCD1602工作原理 (15)3.3。
2 LCD1602电路设计 (15)3。
4 数据存储模块设计 (16)3.4.1 24C02简介 (16)3。
4。
2 数据存储电路设计 (17)3.5 电源模块设计 (18)3。
6 PCB图 (19)4 电能表的软件设计 (20)4.1 软件开发环境简介 (20)4。
2 主程序模块 (21)4.3 按键扫描中断子程序 (22)4.4 LCD1602显示程序 (23)5 设计结果及分析 (25)结论 (26)致谢 (27)参考文献 (28)单相电能表的设计与实现摘要：随着我国近年来经济技术的快速发展，企业和居民对电能的需求越来越大。
但是传统的机械式电表计费单一、计量误差较大、寿命较短,已经不足以满足人们的需求,所以开发一款寿命长、计量精准的多功能电子式电能表就成为一种必然趋势.本文主要是基于芯片ADE7755设计的一种针对于普通家庭用户使用的电子式单相电能表。
该设计采用高精度电能计量芯片ADE7755来计量用电量，并使用51单片机来控制整个电路。
单相有功电能表的结构
单相有功电能表的结构（最新版）目录一、单相有功电能表的结构概述二、单相有功电能表的主要组成部分三、单相有功电能表的工作原理四、单相有功电能表的应用场景正文一、单相有功电能表的结构概述单相有功电能表是一种用于测量单相交流电路中有功电能的仪表。
它主要由电压元件、电流元件、驱动元件、转盘、铝盘和外壳等部分组成。
电压元件和电流元件分别由电压线圈、电流线圈和铁芯组成，它们负责将交流电压和电流转化为磁通，并通过转盘转化为转动力矩。
驱动元件负责驱动转盘旋转，从而实现电能的测量。
二、单相有功电能表的主要组成部分1.电压元件：由电压线圈、电压铁芯和回磁极组成。
电压线圈接在被测电路的电压上，电压铁芯和回磁极则与电压线圈紧密相连，形成一个闭合的磁路。
2.电流元件：由电流线圈、电流铁芯和接线端子组成。
电流线圈接在被测电路的电流上，电流铁芯与电流线圈紧密相连，形成一个闭合的磁路。
接线端子负责将电流线圈与被测电路连接。
3.驱动元件：由转盘、铝盘和磁钢片组成。
转盘负责承载电压元件和电流元件产生的磁通，并通过转动来实现电能的测量。
铝盘作为转盘的支撑结构，与磁钢片共同构成一个闭合的磁路。
4.外壳：用于保护电能表内部元件，防止外部环境对电能表造成损害。
三、单相有功电能表的工作原理当单相有功电能表接入被测电路后，被测电路的电压和电流分别作用于电压元件和电流元件。
在电压元件和电流元件的铁芯中形成交变的磁通，这个磁通穿过转盘形成转动力矩，使转盘转动。
转盘转动的速度与通过它的磁通成正比，而磁通的大小又与被测电路的电压和电流的乘积成正比。
因此，转盘的转速可以反映被测电路的有功电能消耗。
通过计算转盘在一定时间内转过的圈数，可以得出被测电路在一定时间内消耗的有功电能。
四、单相有功电能表的应用场景单相有功电能表广泛应用于住宅、商业和工业等领域，用于测量和监控单相交流电路中的有功电能消耗。
通过对有功电能的精确测量，可以为用户提供准确的用电信息，帮助用户合理安排用电计划，降低用电成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单相有功功率表设计
作者：黄立明
来源：《科学与财富》2010年第02期
[摘要] 通过理论分析、计算及调试步骤,介绍单相有功功率表的设计和制作。
该表具有电路结构合理、制作简单、测试精度高等特点。
[关键词] 有功功率乘法电路 A/D转换电路滤波电路电路调试
一、工作原理:
1、如电路图及方框图所示,当负载电流iL流过分流器R3时,iL在R3两端产生电压:
u1=iLR3—⑴
当负载两端电压uL通过由R201、R202组成的分压器分压后,其输出电压:
u2=[R202/(R201+R202)]uL—⑵
u2通过由IC201A构成的跟随器,其电压不变:
u3=u2=[R202/(R201+R202)]uL—⑶
u1、u3通过由IC202构成的乘法器,其输出电压:
u4=u1u3/10—⑷
将式⑴、⑶代入式⑷得:
u4=(R3R202iL uL)/[10/(R201+R202)]—⑸
令iL=√2ISin(ωt-φ)、uL=√2USinωt并代入式⑸则:
u4=[2R3R202IUSinωt Sin(ωt-φ)]/[10(R201+R202)]
={R3R202IU[Cosφ-Cos(2ωt-φ)]}/[10(R201+R202)]
上式中u4通过由IC201B构成的滤波器,其输出电压:
U5=R3R202IUCosφ/[10(R201+R202)]
=KIUCosφ
=KP—⑹
从式⑹可得出U5与单相有功功率P成正比。
2、将U5信号传输到由IC203构成的A/D转换器、进行模/数转换并通过LED显示结果。
IC203为双积分型A/D转换电路,IC203与外围电路构成一个DC200mv表头,若将显示单位设定为W,最大输入199.9mv时、LED显示1999W。
因此、当式⑹中的K选择合适,则负载实际消耗的有功功率经过电路运算、通过LED准确显示。
3、IC101和IC102与外围电路构成±15V直流稳压电源,为IC201和IC202提供电源。
IC103与外围电路构成+9V直流稳压电源,为IC203提供电源。
二、电路调试:
1、DC±15V、DC+9V稳压电源:用数字万用表DC20V档测试电源输出电压。
2、DC200mV表头基准调试:从IC20
3、“IN+”和“IN-”两输入端输入DC+100mV基准电压,调整RP3使LED显示1000W(误差±5W)。
3、AD532输入失调电压调整:将AD532的“X1”和“Y1” 两输入端对地短路、调整RP1使AD532输出端(第2脚)输出电压为零。
4、测量分压器(R201+R202)输出电压:u2=uLR202/(R201+R202)。
5、测量分流器R3输出电压(接入1000W标准负载):u1=iLR1
6、重新调整RP2使LED显示1000W(误差±5W)。
三、功率表测量精度的保证:
1、电路结构设计合理。
2、元器件参数选择合适、电气性能稳定。
3、调试步骤合理,调试过程仔细,测量仪器、标准负载准确。
该功率表设计满量程为2000W。
可通过改变分流器电阻R3的阻值或分压器电阻R201、R202的比例、配合LED显示单位及小数点的设定,改变功率表的量程。
例如、将分流器电阻R3的阻值调整为0.01Ω,将LED显示单位设定为KW、LED显示小数点设定在百位上,则该功率表量程扩展为20KW。
参考文献
[1]、ADI美国模拟器件公司产品手册。
[2]、Intersil美国英特西尔公司产品手册。
[3]、《电子检测技术》卢文科著国防工业出版社2002.1出版■。
