4.1.3常用局域网协议
各协议之间的关系入下：
4.2 几种常见的局域网
• 4.2.1 以太网 • 4.2.2 令牌环网 • 4.2.3 令牌总线网
4.2.1 以太网
• 一、以太网的结构 – IEEE802.3 定义了CSMA/CD （载波侦听、多 路访问、冲突检测）介质访问控制方法和物 理层技术规范。采用 IEEE802.3 的典型网络 是以太网。以太网最初采用总线拓扑结构， 现在也采用星状拓扑 – 以太网于1975年在美国研制成功，该网络技 术不断发展，现在，新型以太网速率可以达 到1000Mbps。 – 以太网连接如图
4.1.1 局域网的特点
一般为一个部门所有，不提供公共服务 安全保密性好 可用传输介质多。即可以利用现有的通信线 路，也可以架设专线。或使用无线通信。 有共享信道局域网和交换式局域网 决定局域网特性的主要技术要素有网络拓扑、 传输介质和介质访问控制方法
4.1.2 局域网的拓扑结构
4.1.3 常用局域网协议
802.1 网际互连协议，主要解决802标准与其他网络 的互连问题。 802.2 逻辑链路控制协议 802.3 定义了采用CSMA/CD介质访问控制方法的总 线局域网标准 802.4 定义了令牌总线（Token BUS）局域网标准 802.5 定义了令牌环（Token Ring）局域网标准 802.6 定义了城域网标准 802.7 定义了宽带网标准 802.8 定义了光纤网标准
4.2.1 以太网
• 二、10BASE-5 – 速率：10Mbps – 物理拓扑：为总线结构 – 通信介质：用50欧姆粗同轴电缆 – 网段最大长度：最长500米 – 连接器：采用AUI/DIX接口
4.2.1 以太网
– 每个网段可连接点数：100 – 通过中继器可连接：5个网段，四个中 继器，3个网段可以连计算机。 – 收发器之间最小距离：2.5米 – 收发电缆最大长度：50 米 – 网络最大长度：2500米
4.2.1 以太网
• 三、10BASE-T
– – – – – 速率：10Mbps 物理拓扑：为星型结构 通信介质：双绞线 网段最大长度：最长100米 连接器：RJ-45
4.2.1 以太网
– 每个网段可连接点数：512 – 通过中继器可连接： 5 个网段，四个中继器， 3个网段可以连计算机。 – 系列最大集线器数：4
4.2.1 以太网
4.2.1 以太网
• 二、 CSMA/CD的工作原理 • 网上所有设备共享一条信道，采用 CSMA/CD介质访问控制方法，任意时刻 只能有一台设备发送数据，其他设备处 于接收状态。 • 数据在总线上广播式的传播，任何站点 均可以收到，如果数据帧的地址是自己 的，就接收下来，否则就丢弃掉。 • 可以实现单点、多点和广播通信方式

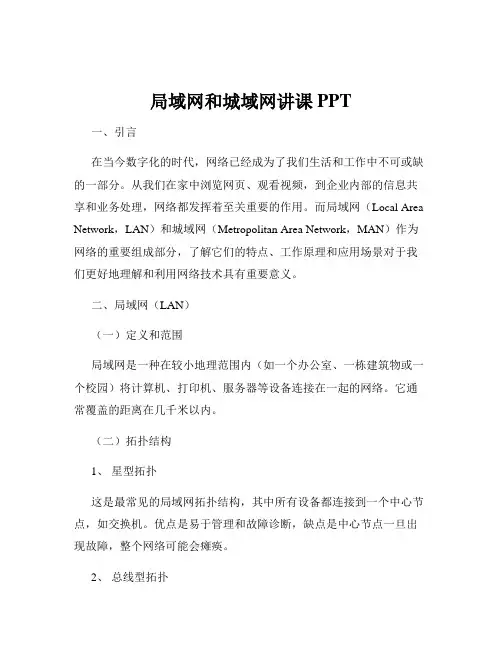

第四讲 局域网与城域网技术
• 4.1 局域网概述 • 4.2 几种常见的局域网
• 4.3 高速局域网技术
• 4.4 交换式局域网
• 4.5 虚拟局域网
• 4.6 主要的城域网技术
4.1 局域网概述
• • • • 4.1.1 4.1.2 4.1.3 4.1.4 局域网的特点 局域网的拓扑结构 局域网的主要协议 局域网操作系统
4.2.2 令牌环网
• 一、令牌环网的工作原理 • IEEE802.5 定义了令牌环网 的规 范 ， 令牌环 网 最早由 IBM于1985年推出，该网物 理结构为环形，而现在多为 星型在环路上采用令牌传送 访问方法，一般采用IBM专 用电缆，可以连接 260 个结 点，也可采用无屏蔽双绞线， 可以连接72个结点。传输速 率 为 4Mbps 或 16Mbps ， 整 个环路的长度不能超过 366 米
4.1.1 局域网的特点
• 1 、定义：局域网是在一个较小的范围内，将 有限的通信设备互连起来的计算机网络。 • 2、特点：
地理范围有限。一般在10M---10KM之 间 传输速率高。1---100Mbps 误码率低。在10-8---10-11之间 协议简单。与局域网范围小、拓扑结 构比较规则有关
3.4.1 以太网工作原理
• 四、常用以太网（Ethernet）物理层标准
• 以太网采用 CSMA/CD算法，采用 1坚持型算法，基带 传输，采用曼彻斯特编码。
• 一、10BASE-2
4.2.1 以太网
– 10----速率 BASE-----基带 2---网段长度（100的 倍总线结构 – 通信介质：用50欧姆细同轴电缆 – 网段最大长度：最长185米 – 连接器：采用BNC、T形头连接。 – 每个网段可连接点数：30 – 通过中继器可连接：5个网段，四个中继器，3个 网段可以连计算机。 – 网络最大长度：925米 – 站点之间最小距离：0.5米
4.2.1 以太网
• 2 、载波侦听、多路访问 / 冲突检测 CSMA/CD （Carrier Sense Multiple Access /Collision Detect）控制方法
又叫先听后讲，边听边讲。
• 基本思想是：在 CSMA 方法的基础上，一边发 送数据，一边从总线上接收信息，将发送的信 息与接收的信息相比较，若两者一致，说明无 冲突，继续发送，若不一致，说明产生了冲突， 立即停止发送，同时发出一串阻塞信号，经随 机等待后再重新尝试。 • 这种方法可以及早的发现冲突，释放介质，从 而提高了信道的利用率。
4.2.1 以太网
• 三、以太网的介质访问控制方法
• 1、载波侦听多路访问（CSMA）控制方法。
– 又称为“先听后讲，边听边讲” – 在发送数据前，先侦听共享介质上有无数据 在传送，如果空闲就发送，否则，退避一段 时间再发送。 – 但由于共享介质有一段长度，一站发送另一 站需要一定时间才能检测到，所以，检测到 的空闲是不可靠的。仍然会产生冲突，一旦 产生冲突，数据帧也要发送完，因此会造成 较长时间的网络延迟，影响信道效率。
一、总线形拓扑结构
1、结构
• 将网上的设备均连接在一条总线上，任 何两台计算机之间不再单独连接。如图
4.1.2 局域网的拓扑结构
环形网络 1、结构：将网上计算机连接成一个封闭的 环。如图
4.1.2 局域网的拓扑结构
星形网络 将多台计算机连在一个中心节点（集线 器）上，各计算机之间通信必须通过 中心节点。如图
